近期充電頭網拆解了JOYROOM機樂堂一款20W 1A1C雙口快充充電器，吸引了不少小伙伴的關注。今天繼續和大家分享機樂堂一款30W快充的拆解，這款充電器同樣配備1A1C接口，分別支持18W QC和30W PD快充，A口還支持華為的22.5W SCP快充，實用性強。下面就來看看充電器的用料做工如何。

一、機樂堂30W快充充電器外觀

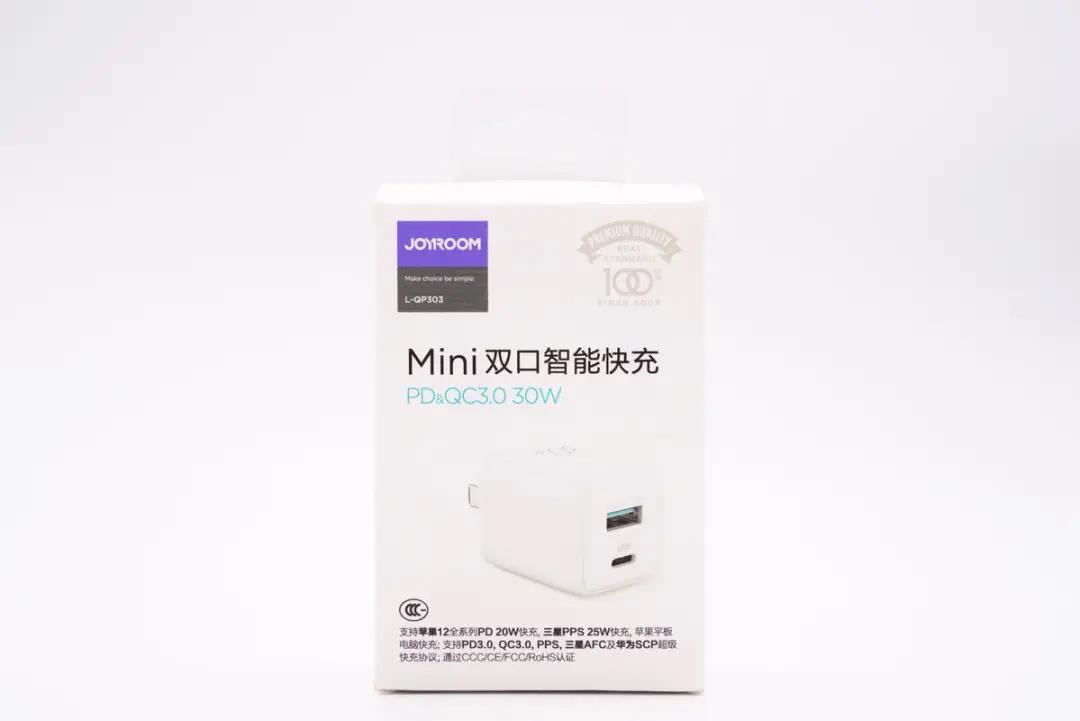

包裝盒頂部帶有掛鉤方便展賣，正面印有JOYROOM品牌、充電器名稱、外觀圖以及賣點等信息。

背面印有充電器使用場景圖以及賣點描述。

包裝內含充電器和使用說明書。

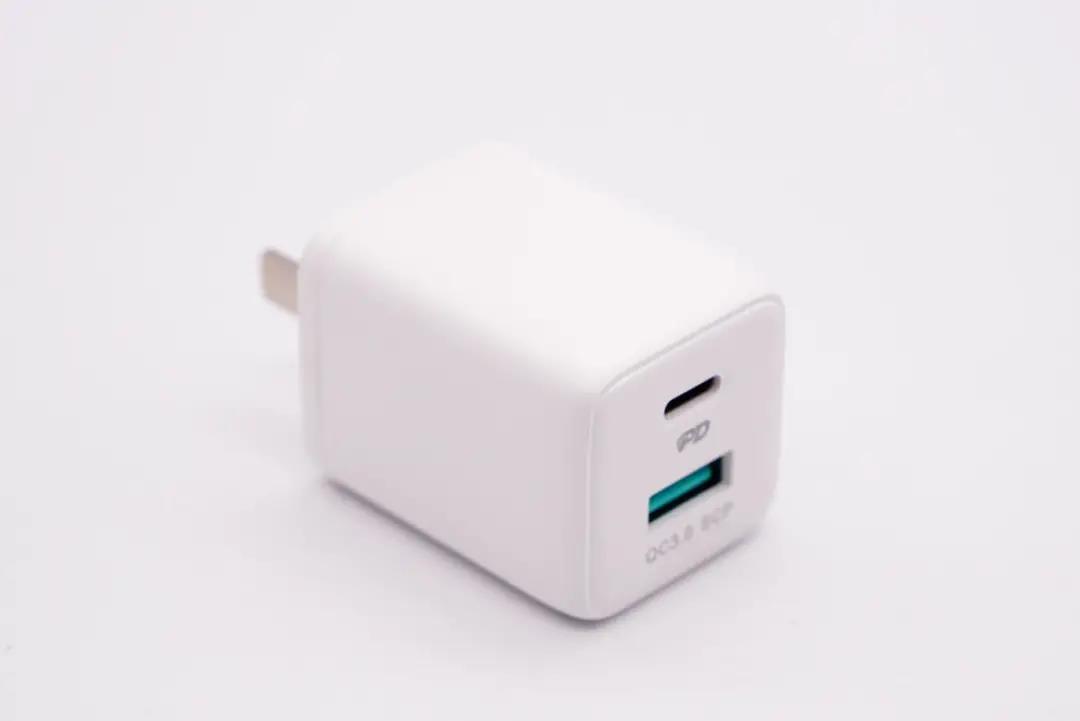

充電器采用小方柱造型設計，整體非常簡潔，機身殼表面啞光處理，各面過渡圓潤。

其中一面印有30W功率字樣。

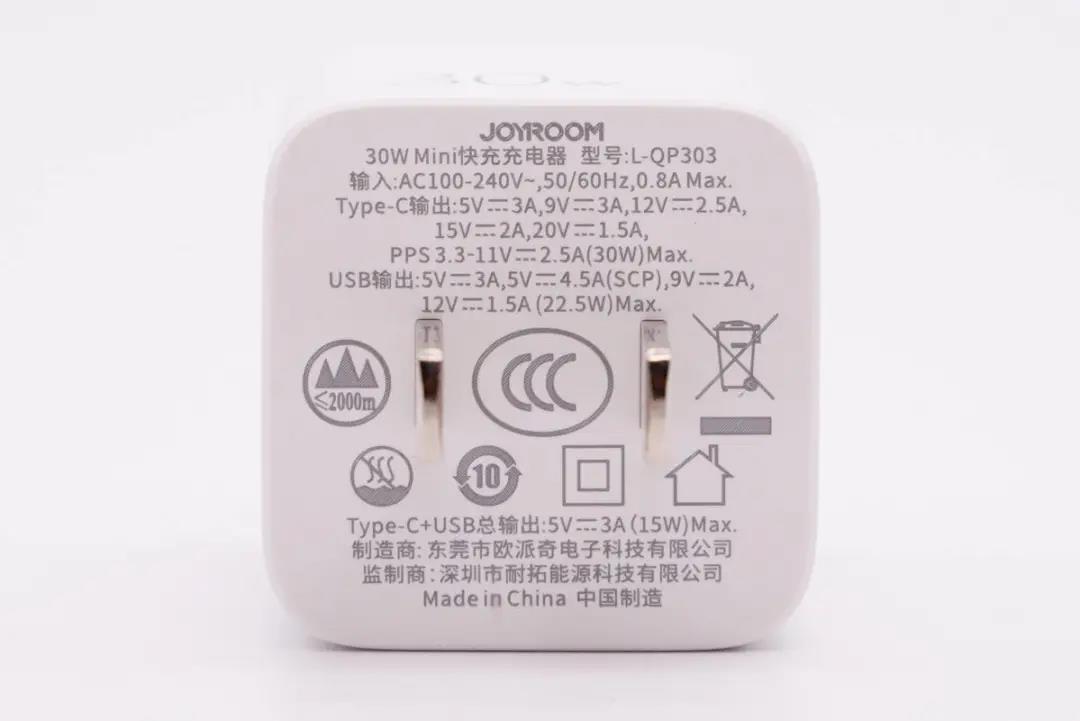

輸入端外殼上標注有充電器參數

型號：L-QP303

輸入：100-240V~50/60HZ 0.8A

輸出：

USB-C：5V3A、9V3A、12V2.5A、15V2A、20V1.5A、3.3-11V2.5A

USB-A：5V3A、5V4.5A（SCP）、9V2A、12V1.5A

USB-C+USB-A：5V3A

制造商：東莞市歐派奇電子科技有限公司

監制商：深圳市耐拓能源科技有限公司

產品已經通過了3C認證。

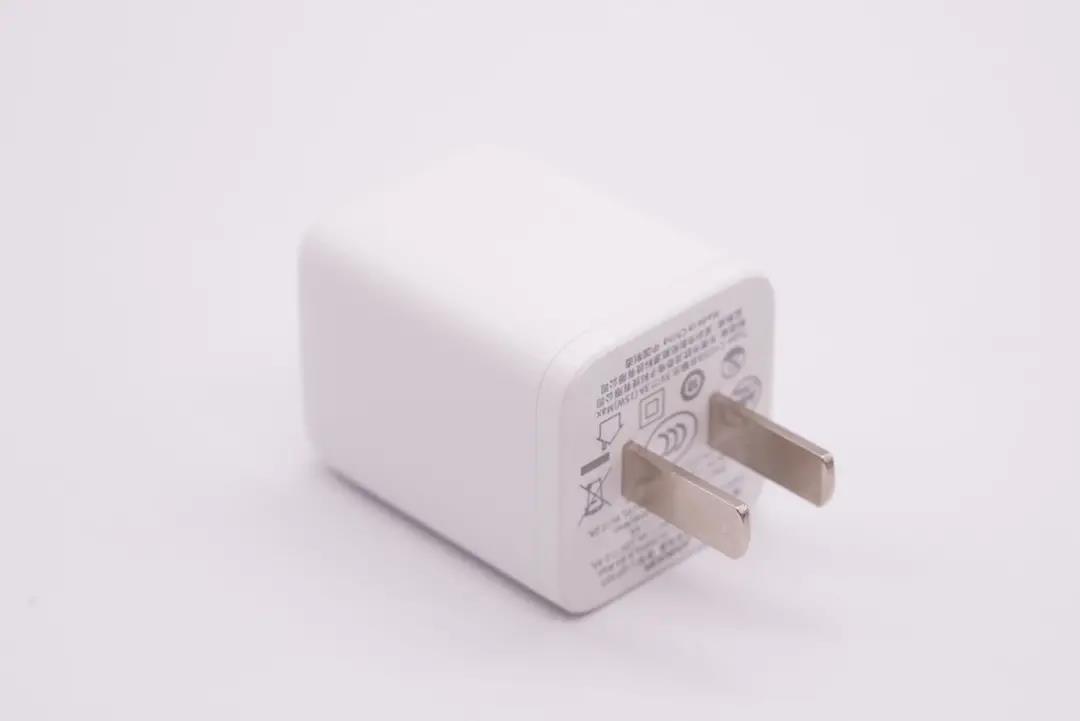

此外配備的是固定式國標插腳。

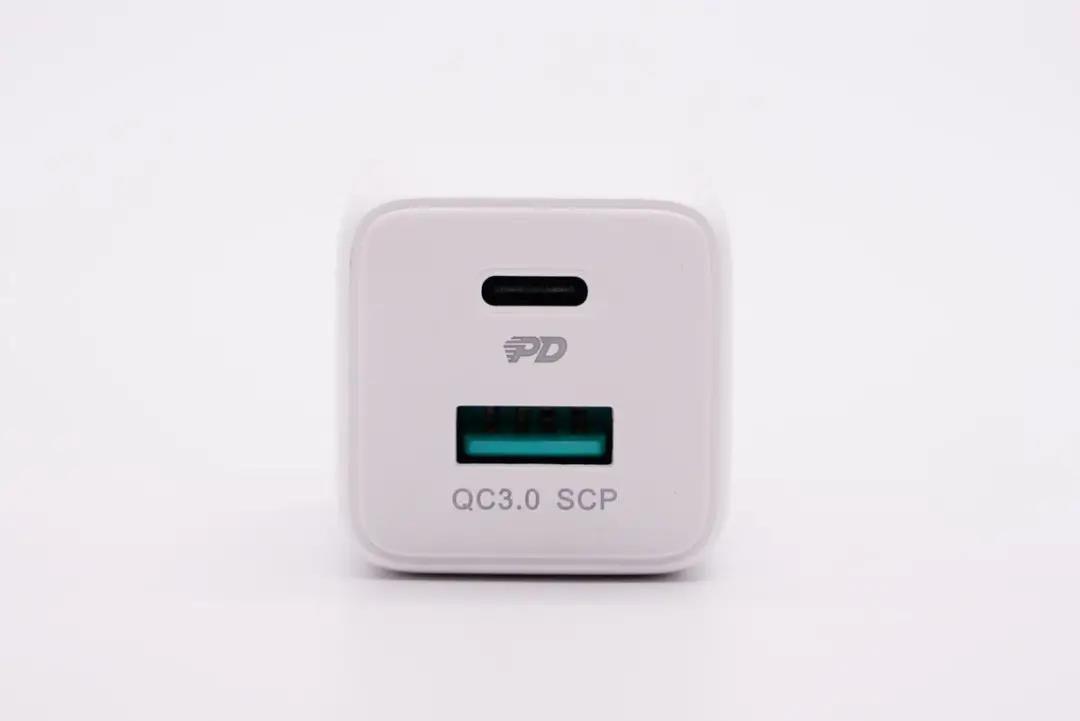

輸出頂面配有1A1C接口，分別采用藍色膠芯和黑色膠芯。

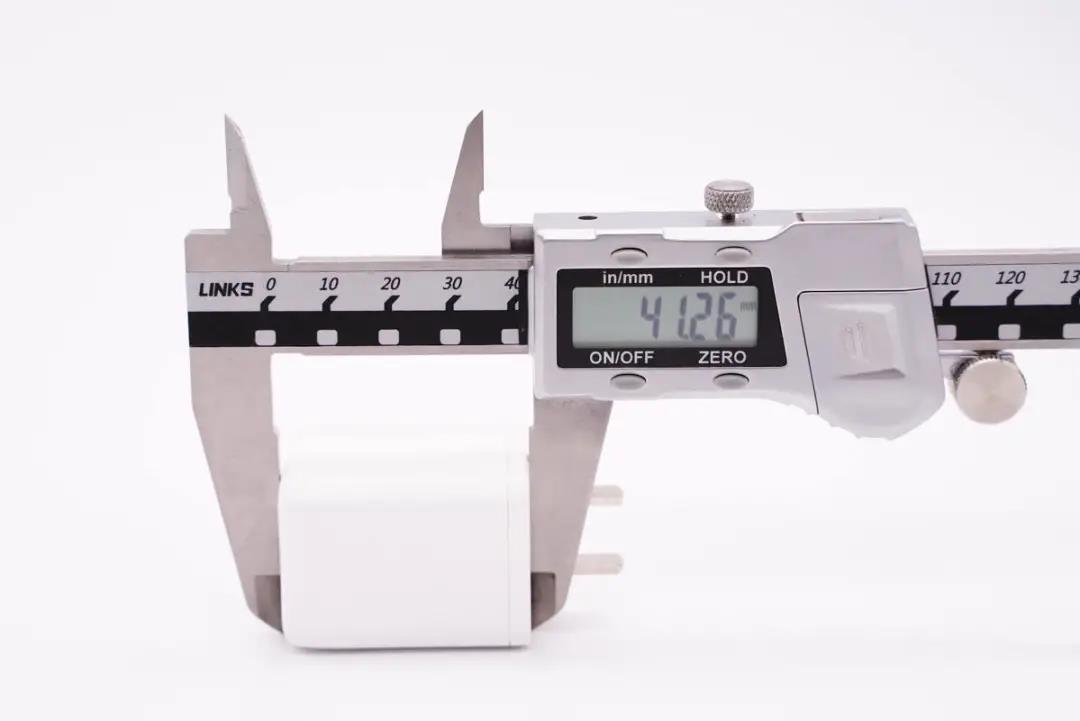

使用游標卡尺實測充電器機身高度為41.26mm。

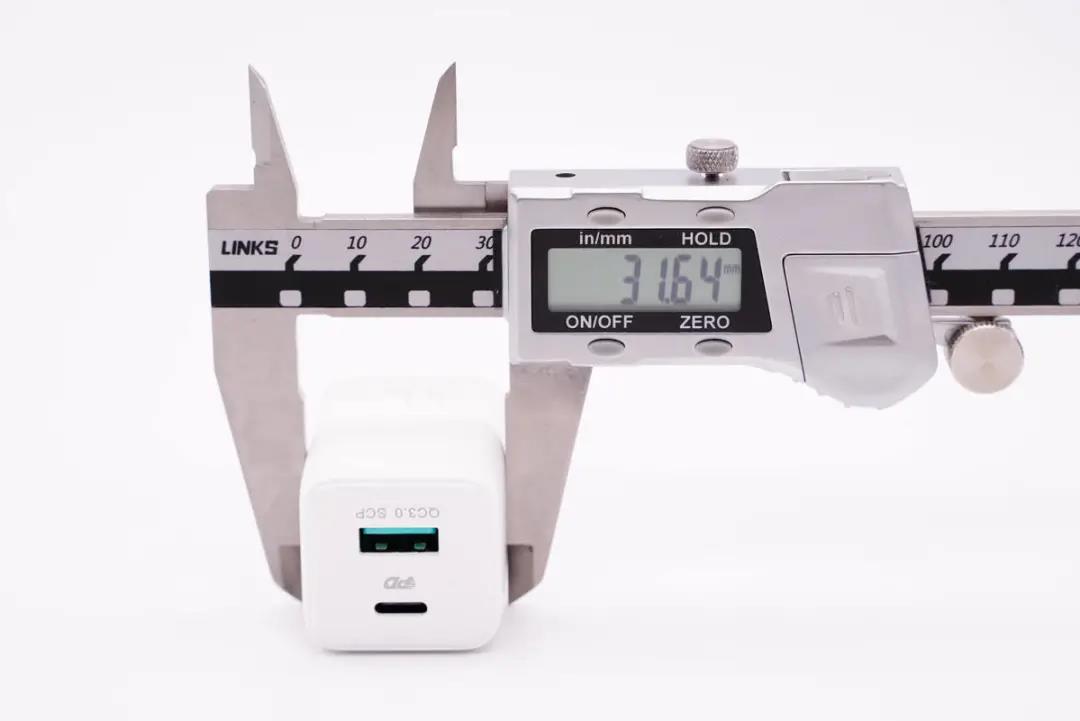

寬度為31.64mm。

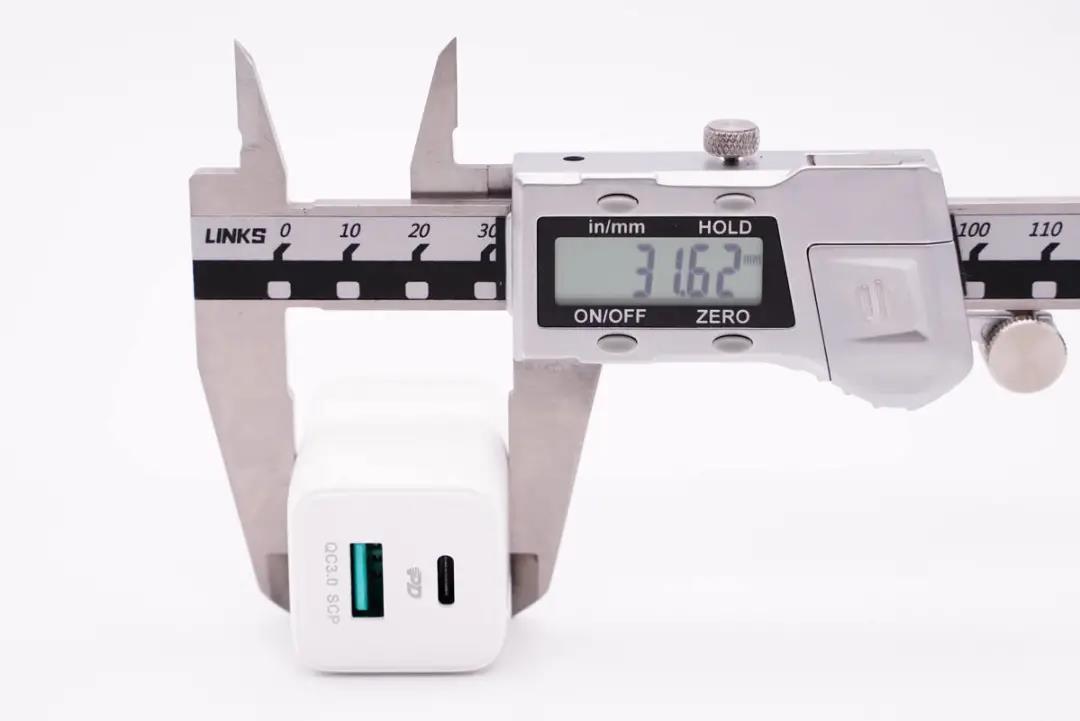

厚度為31.62mm。

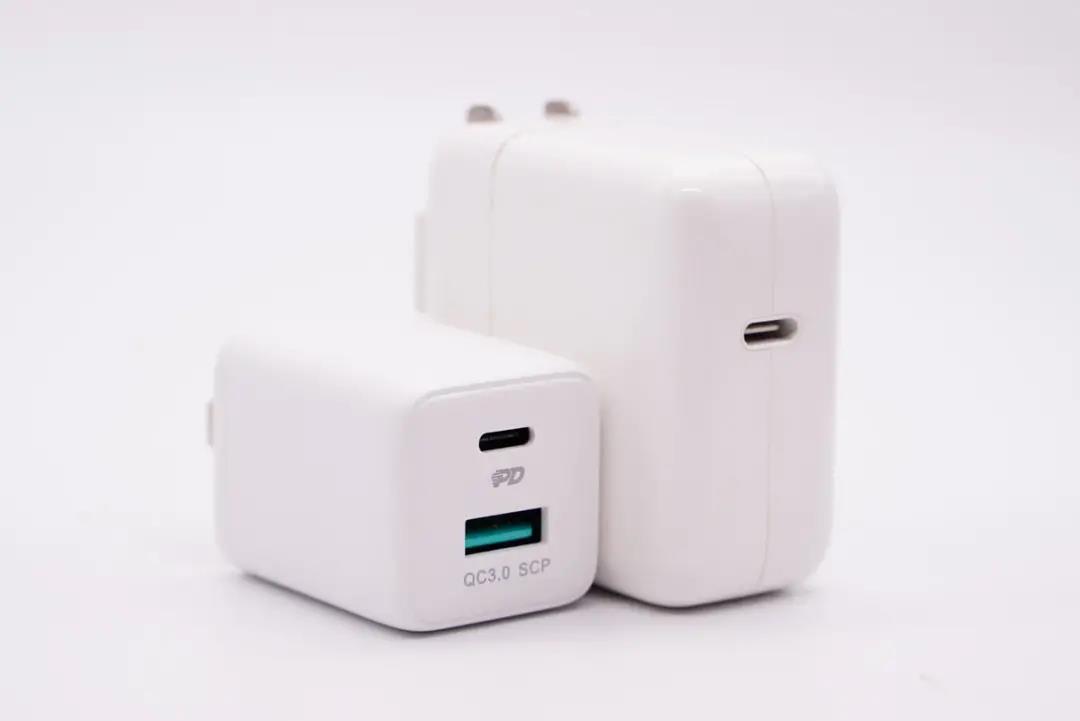

和蘋果30W充電器直觀對比，體積優勢明顯。

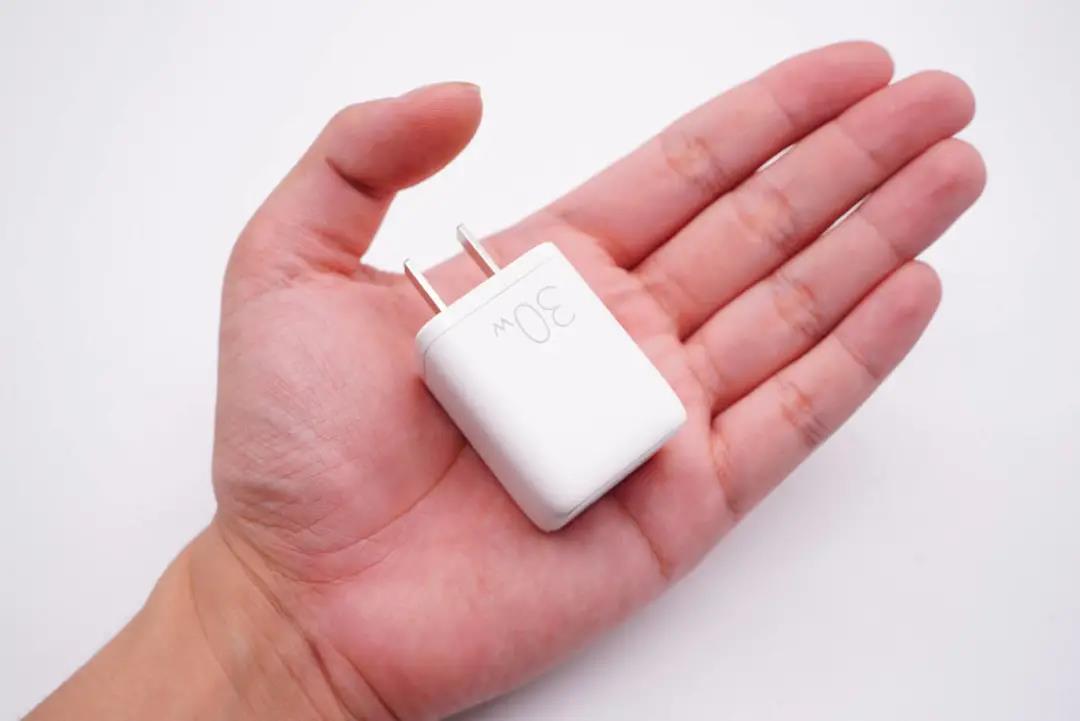

拿在手上的直觀感受。

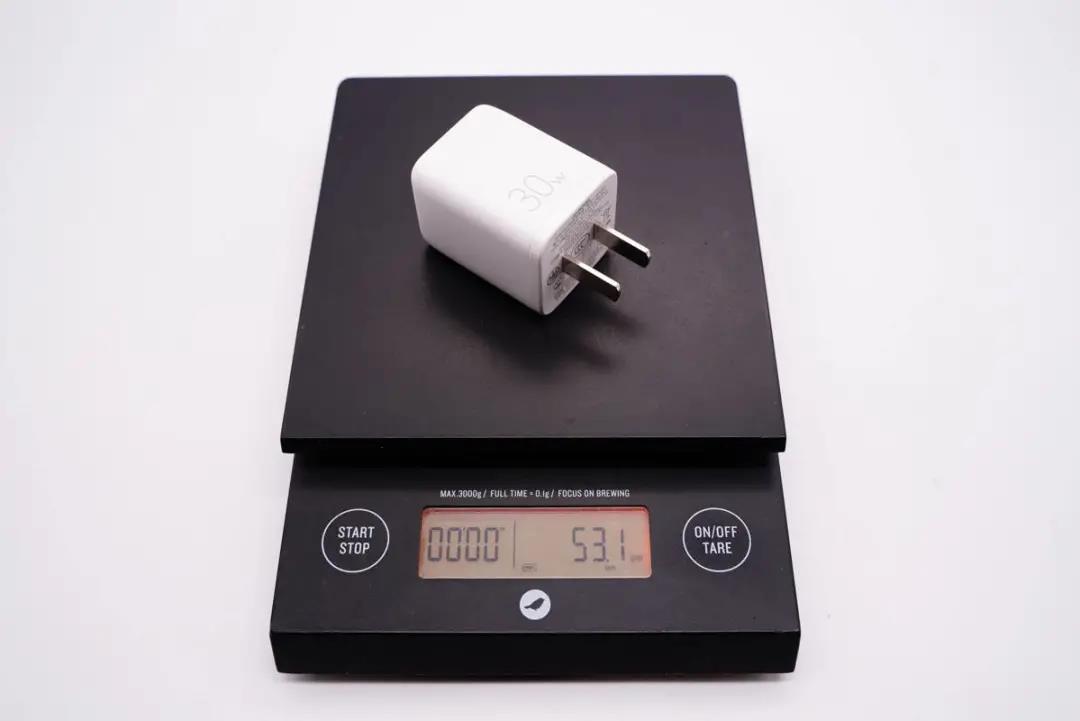

凈重約為53g。

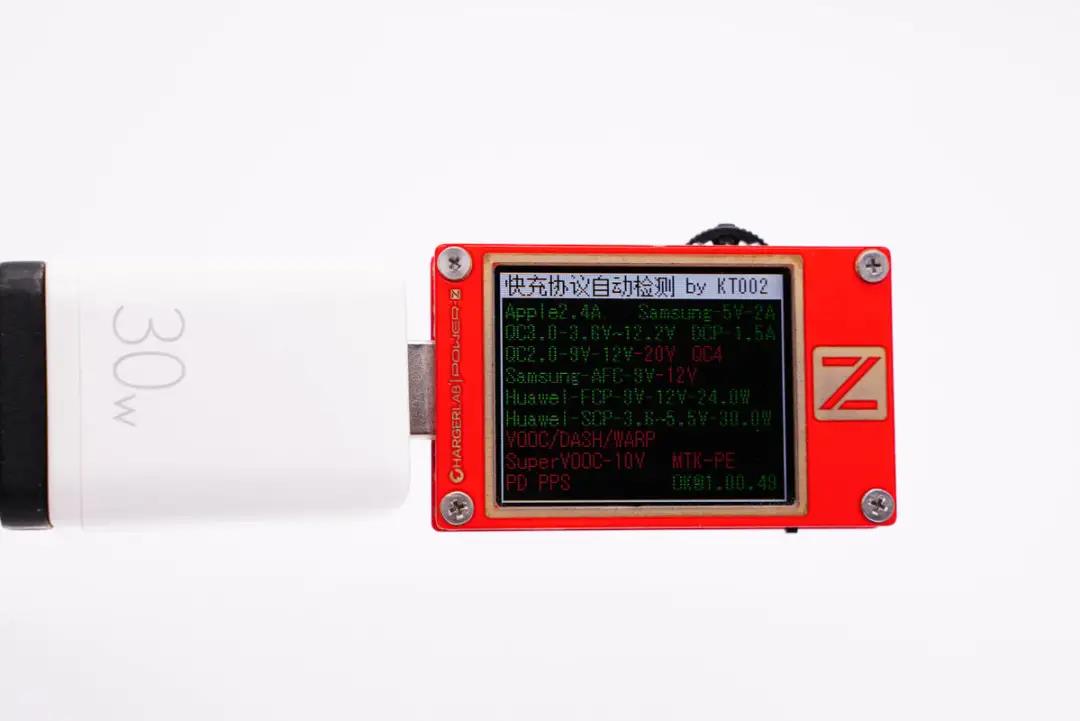

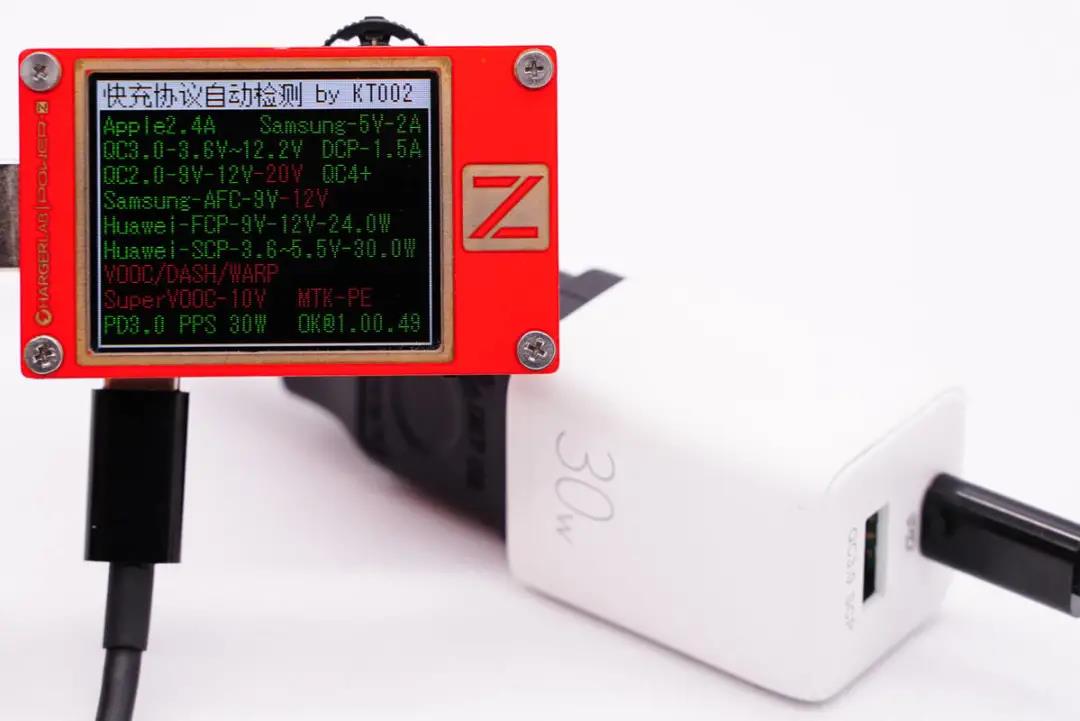

使用ChargerLAB POWER-Z KT002測得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP快充協議。

另外使用KT002測得USB-C口相對于A口，還額外支持PD3.0、PPS快充協議。

此外PDO報文顯示C口還具備5V3A、9V3A、12V2.5A、15V2A、20V1.5A五組固定電壓檔位以及3.3-11V2.5A一組PPS電壓檔位。

二、機樂堂30W快充充電器拆解

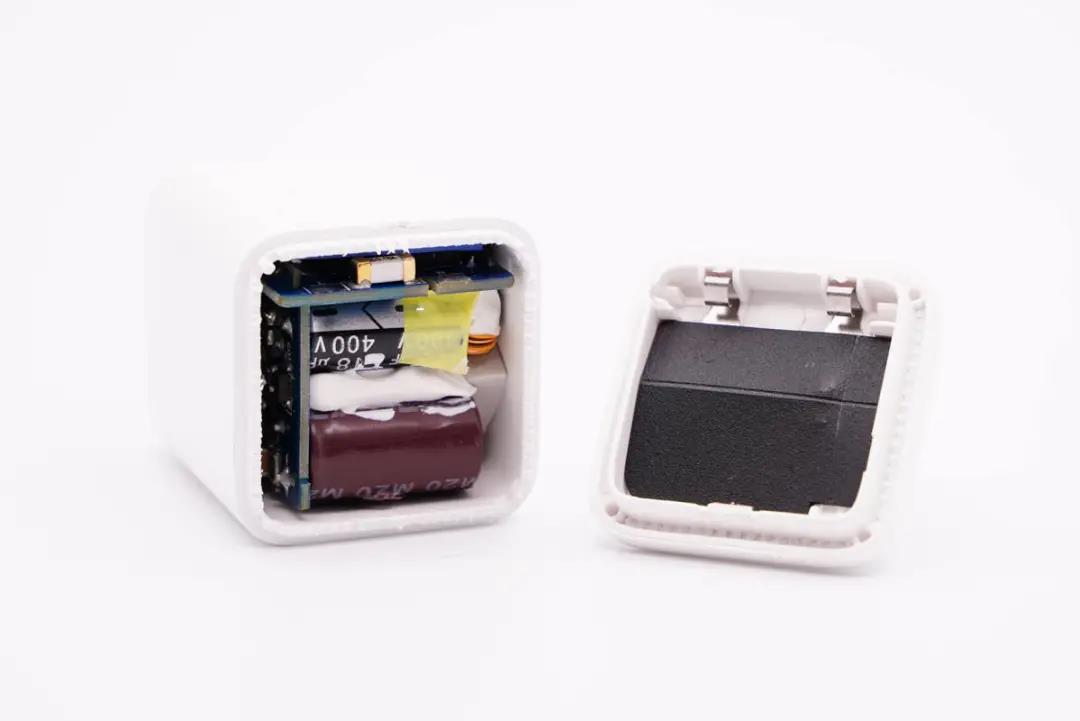

將輸入端外殼拆開，插腳覆蓋塑料板隔離，僅露出金屬彈片和PCB板接觸通電。

充電器采用兩塊小板相互垂直焊接設計。

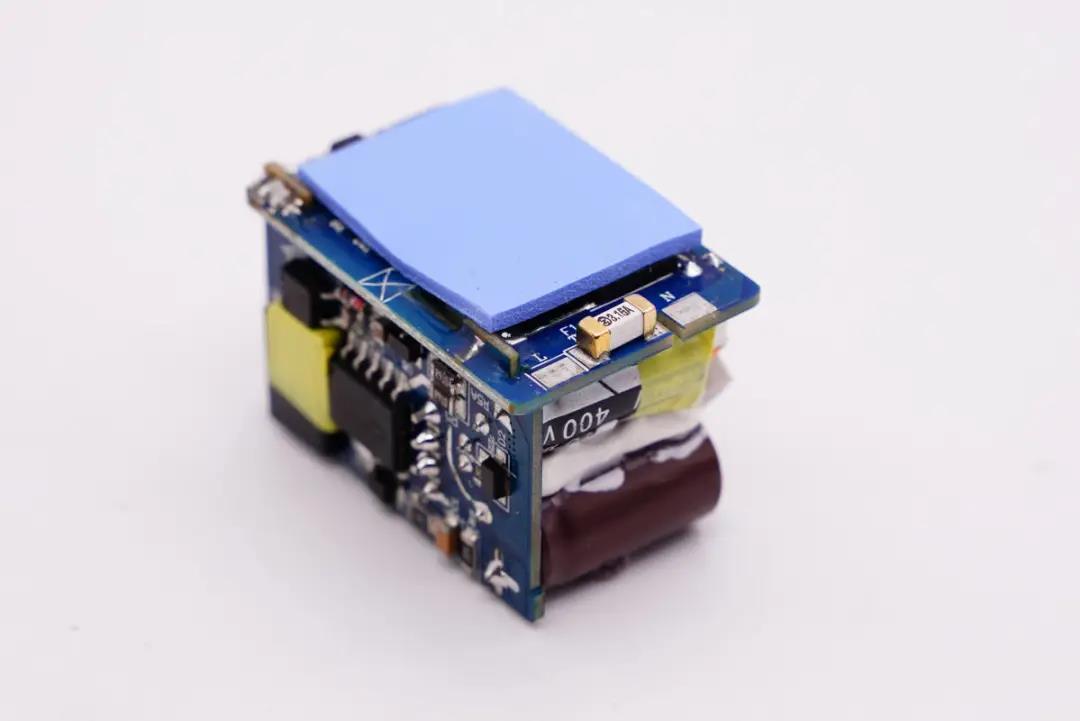

輸入端小板背面貼有導熱墊。

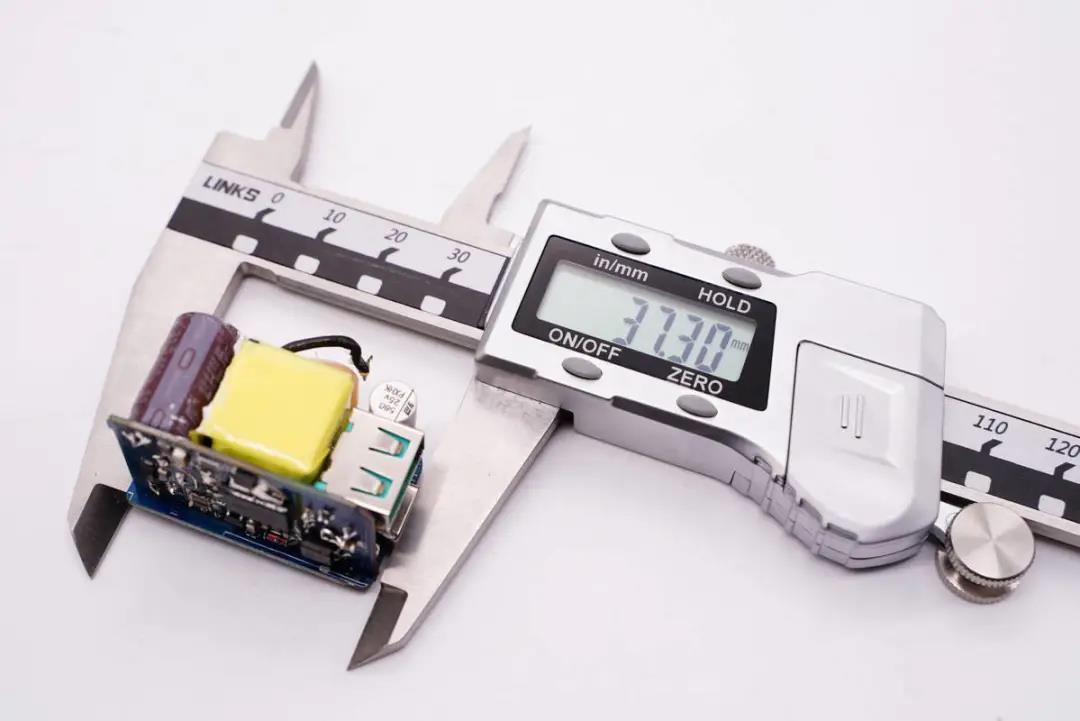

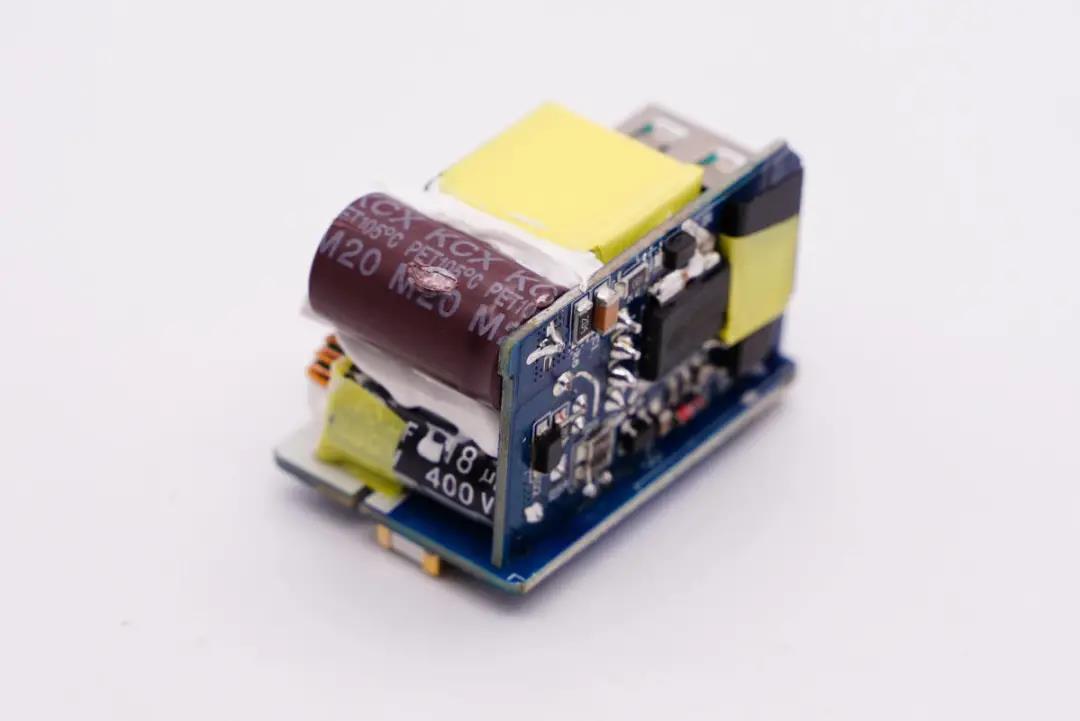

使用游標卡尺測得PCBA模塊長度為37.3,mm。

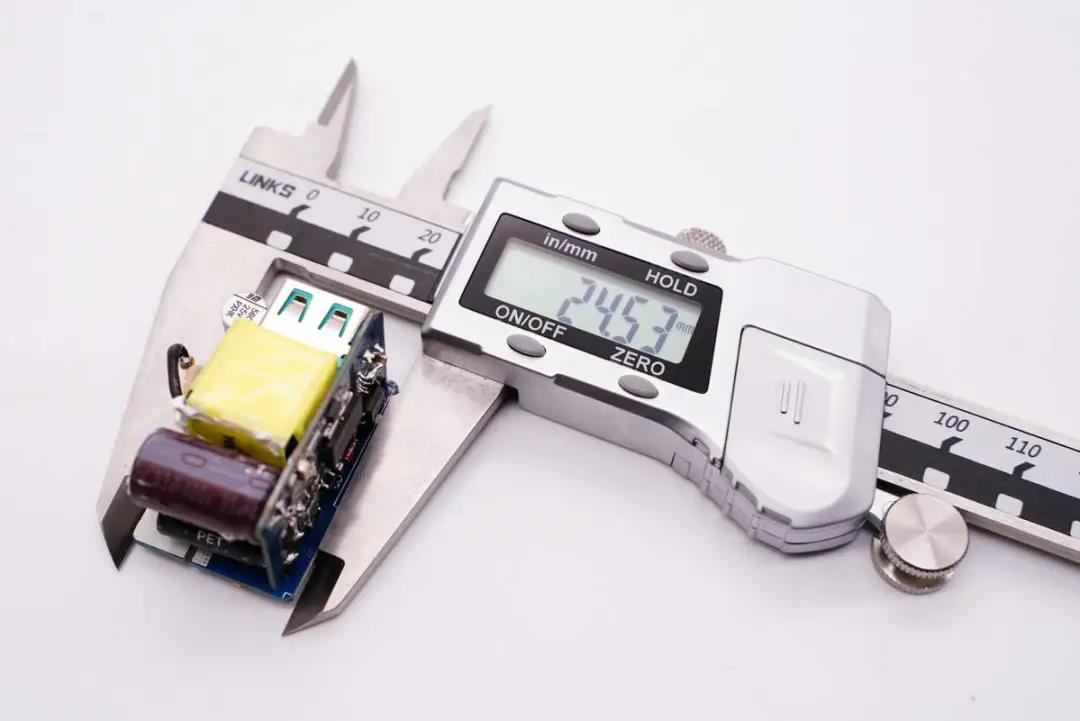

寬度為24.53mm。

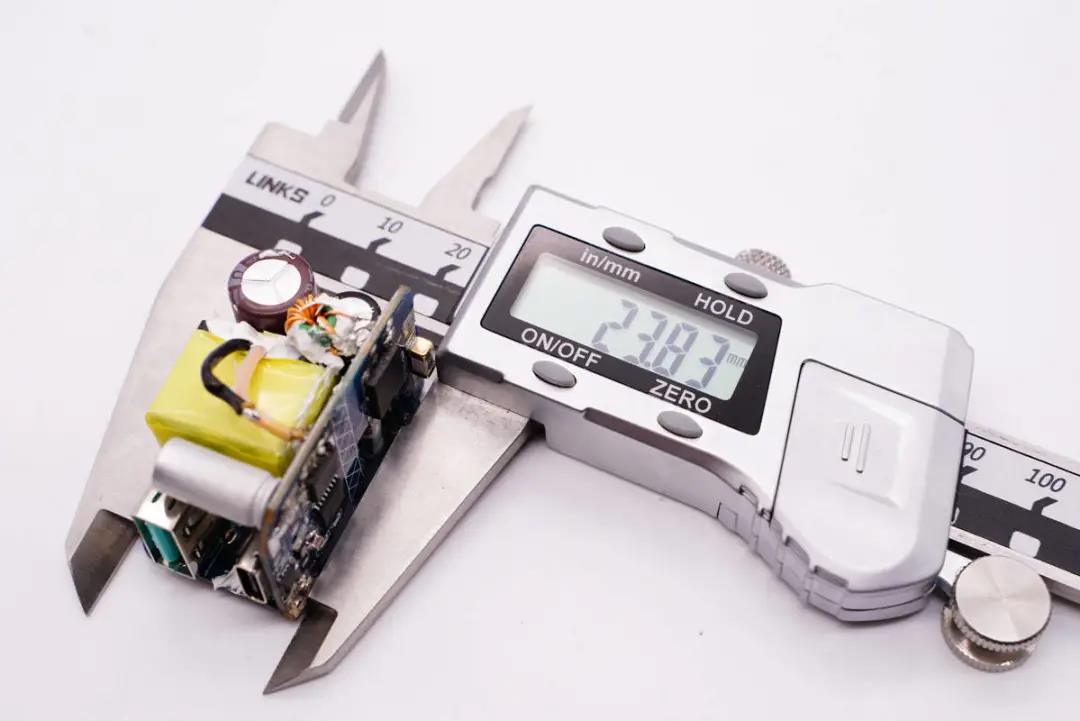

厚度為23.83mm。

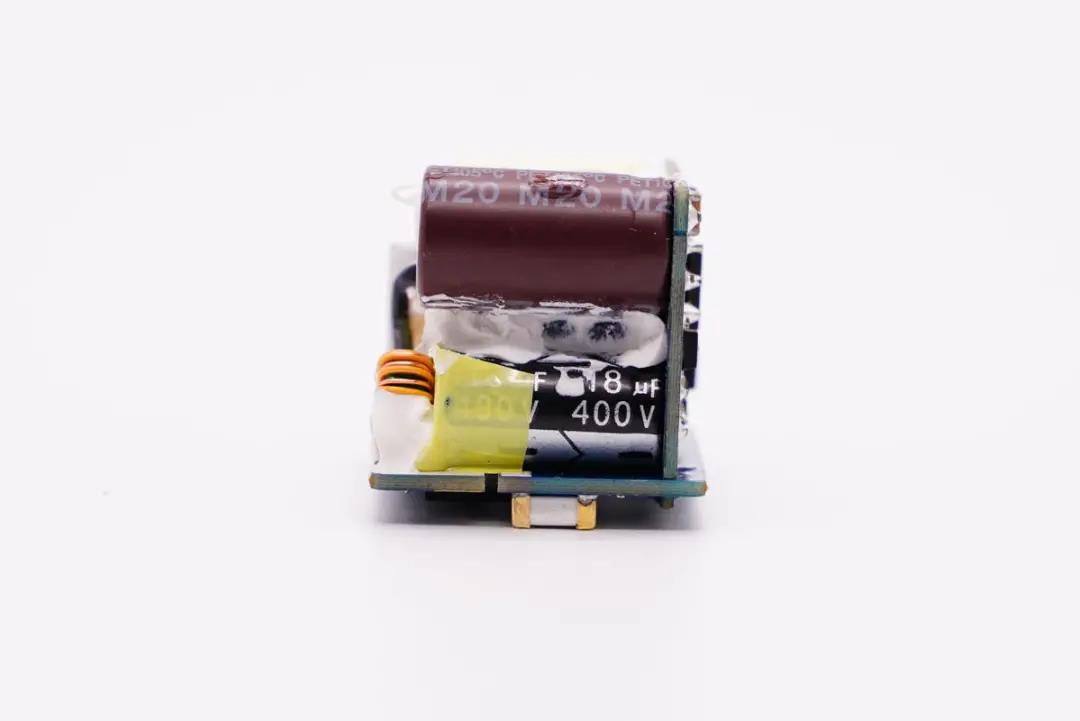

輸入端一覽，共模電感、電容打膠加固，之間通過膠帶隔離絕緣。

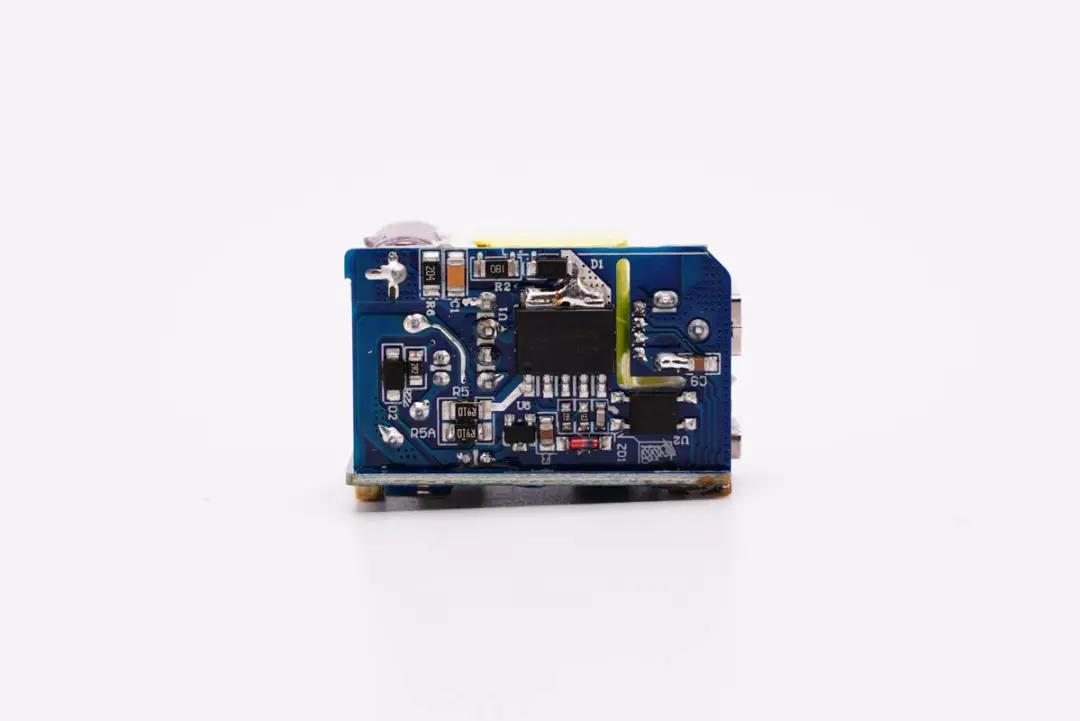

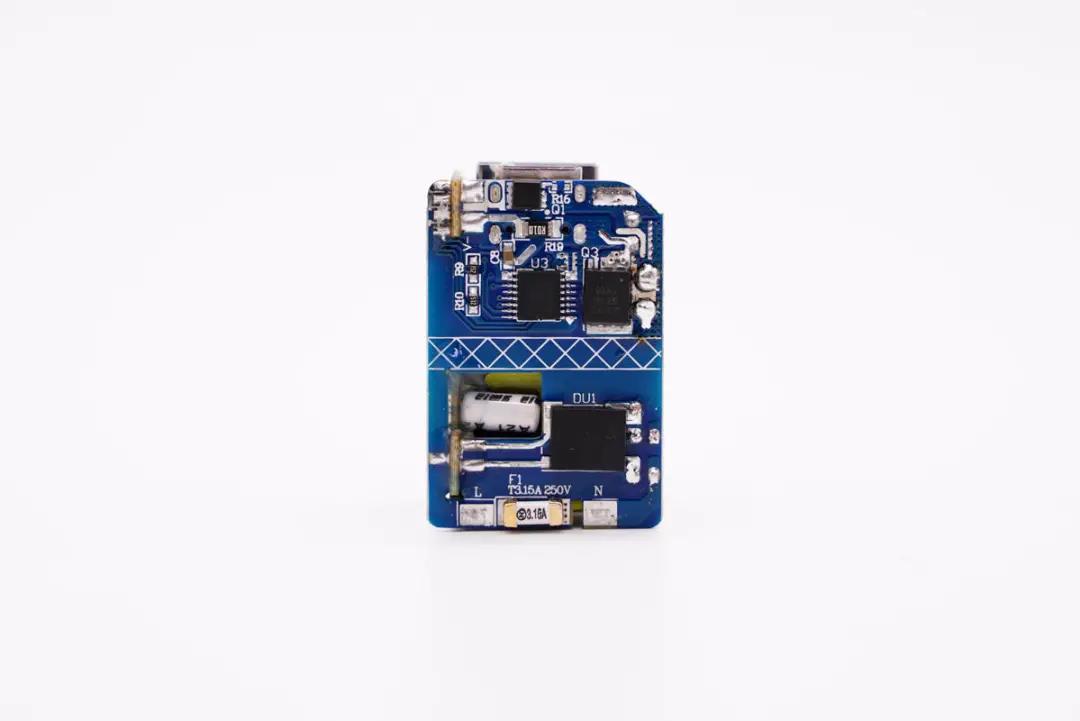

輸入端小板背面一覽，初級次級分界明顯，初級側設有保險絲、整流橋，主控芯片供電電容對應區域鏤空處理，次級側設有同步整流管、協議芯片以及輸出VBUS開關管。

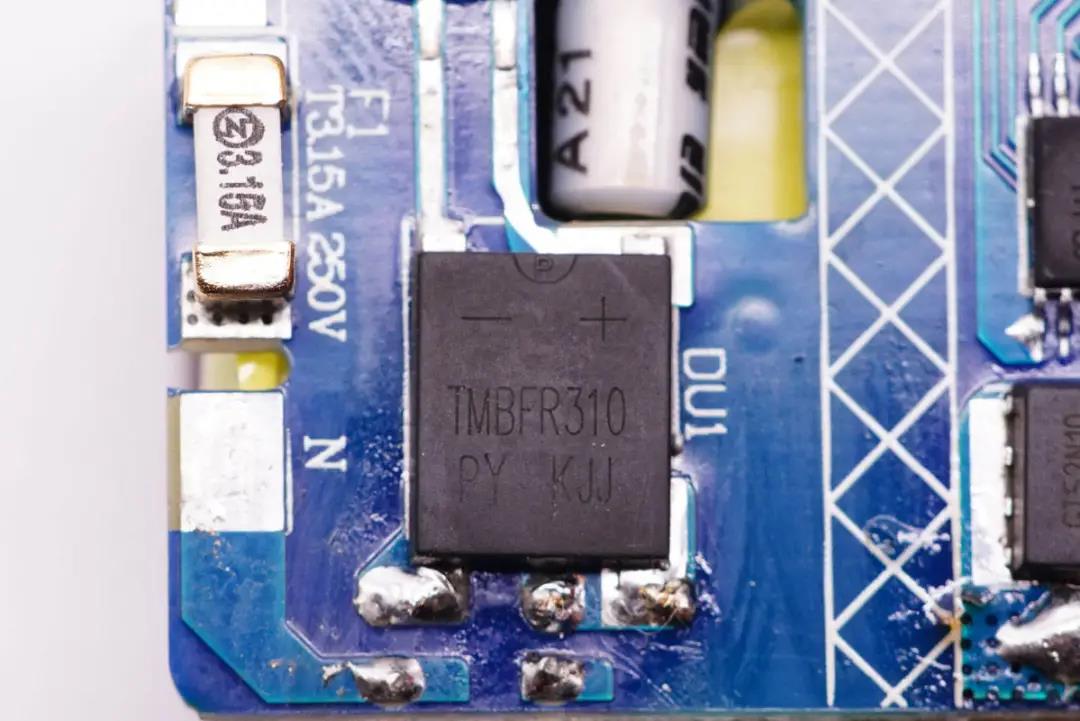

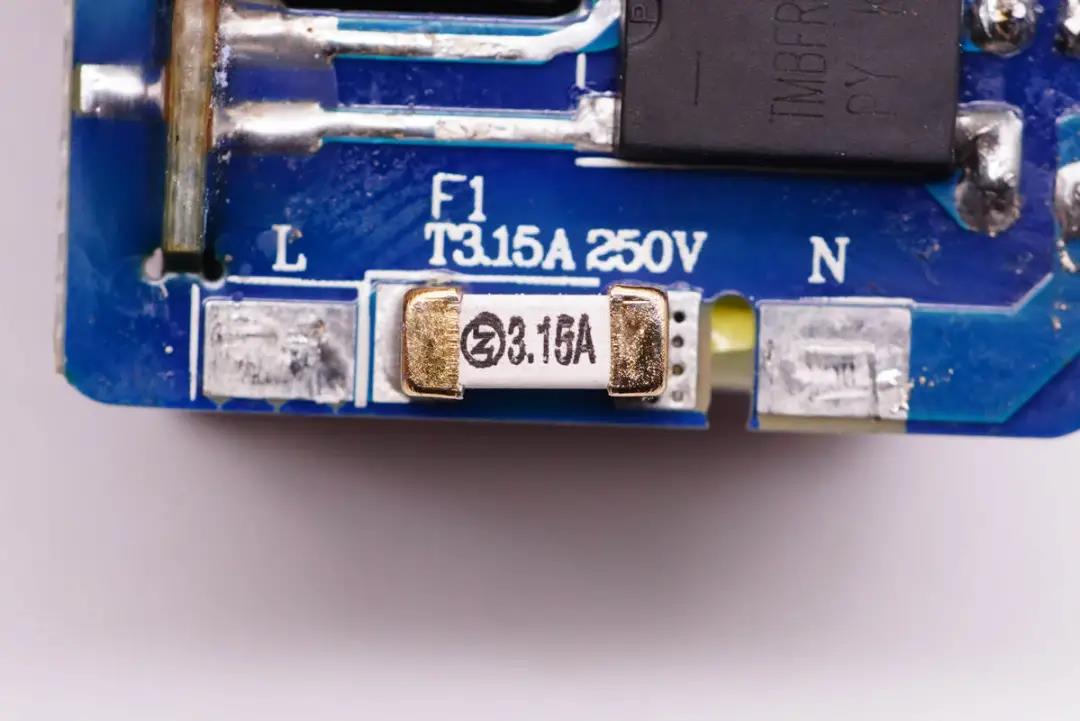

保險絲特寫，額定電流3.15A。

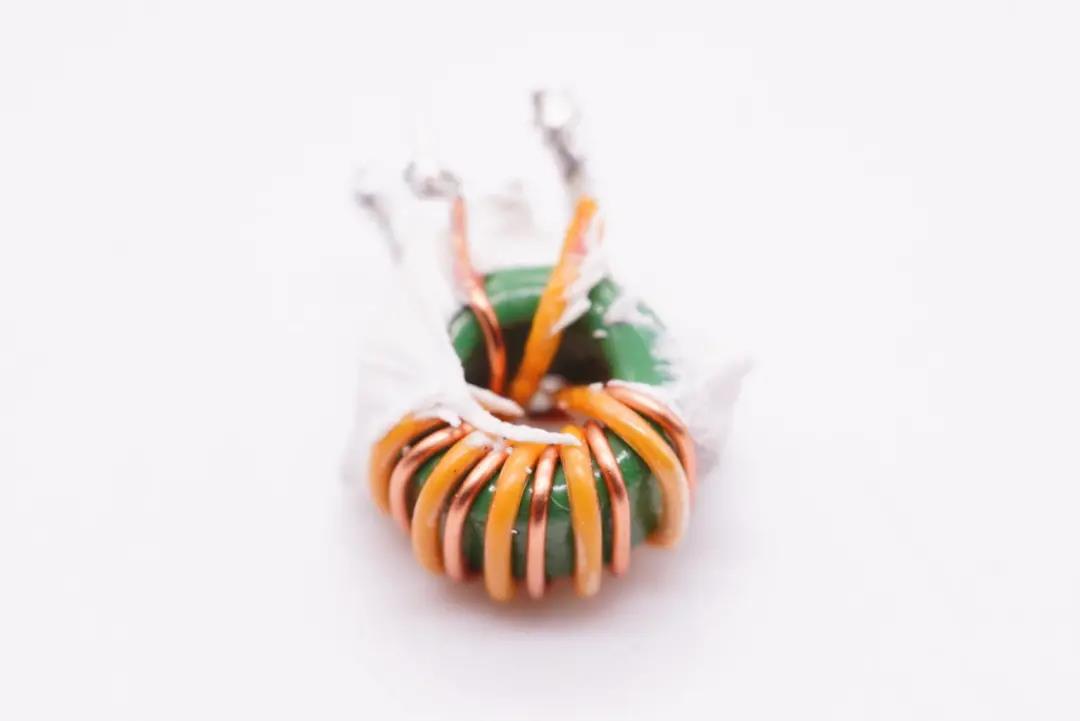

共模電感雙線繞制，用于濾除EMI干擾。

重慶平偉TMBFR310整流橋特寫，最高工作溫度150℃，最大浪涌電流90A。

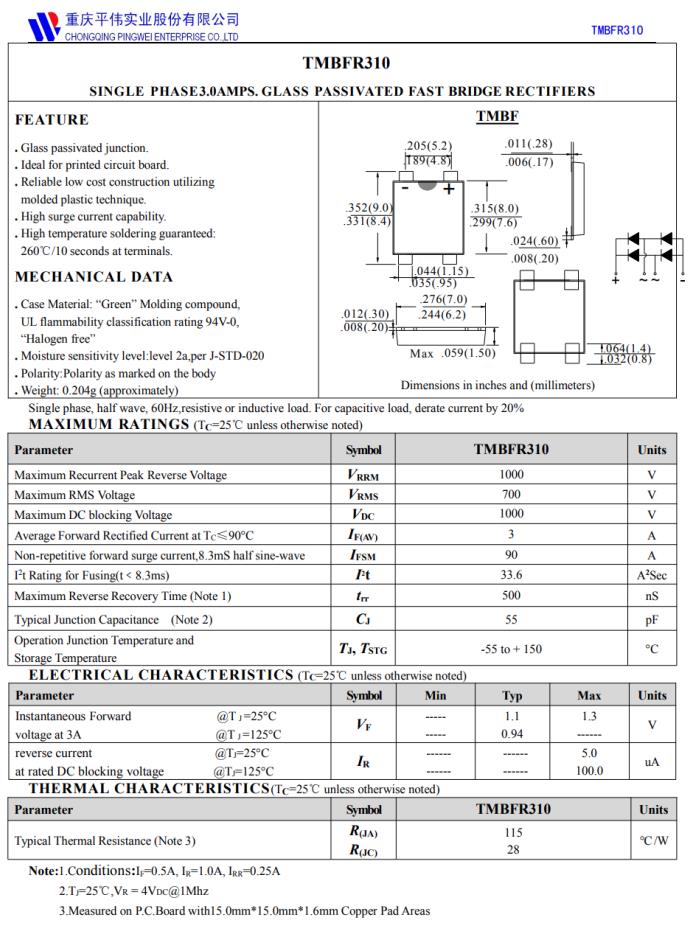

重慶平偉 TMBFR310 詳細資料。

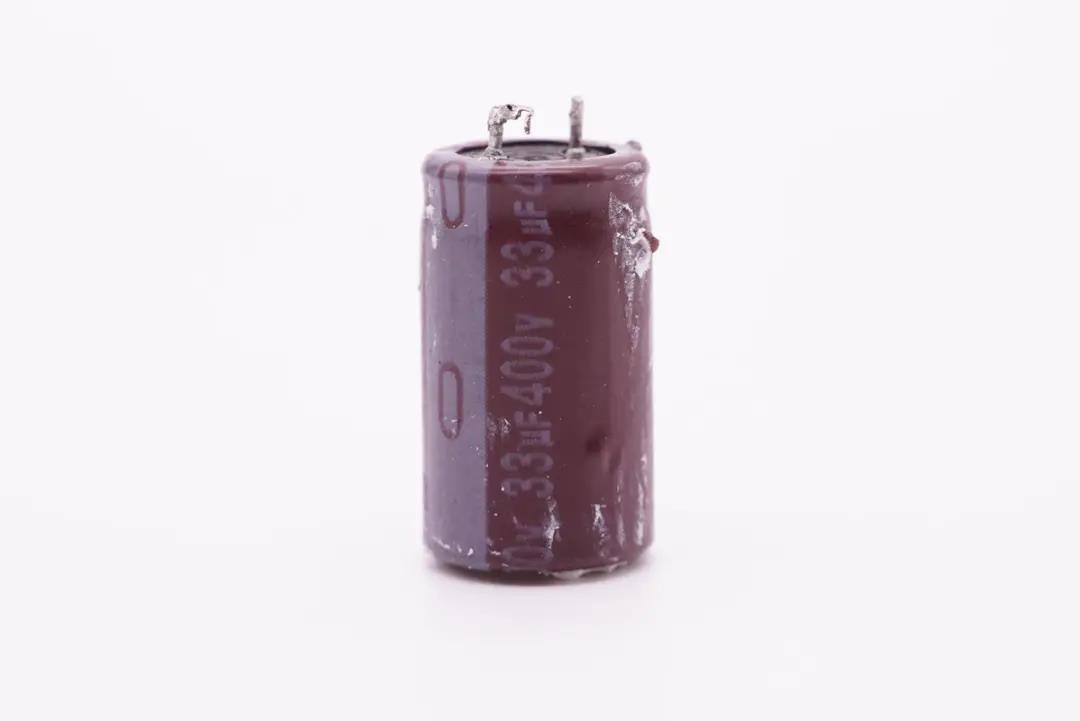

高壓濾波電解電容采用永銘KCX系列，這是永銘2019年推出的快充電源專用產品，其工作溫度范圍在-55℃~105℃，3000小時壽命，并具備抗雷擊、低漏電流（低待機功耗）、高紋波電流、高頻低阻抗等性能優勢。

規格為400V 33μF。充電頭網了解到，憑借小體積的特點，永銘KCX系列電解電容還被公牛65W氮化鎵快充、飛利浦65Ｗ氮化鎵快充插座、摩米士65W 2C1A氮化鎵快充充電器、柚比30W 1A1C氮化鎵快充充電器、京造65W 1A1C氮化鎵快充充電器、努比亞65W 2C1A氘鋒氮化鎵快充等產品采用，獲得客戶一致認可。

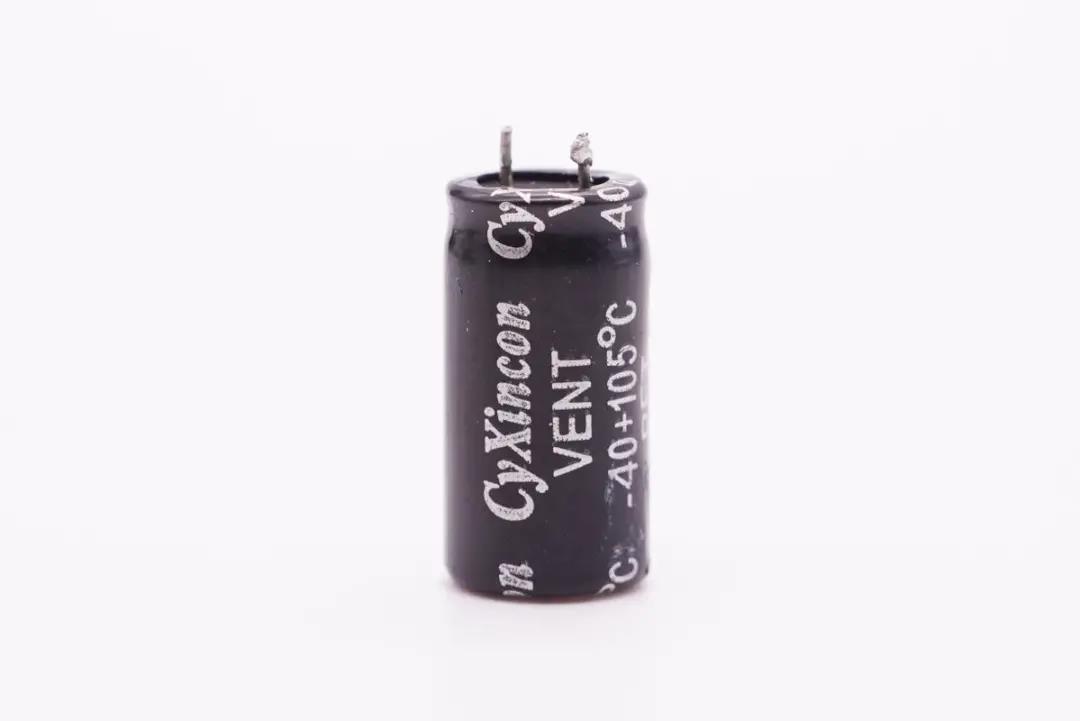

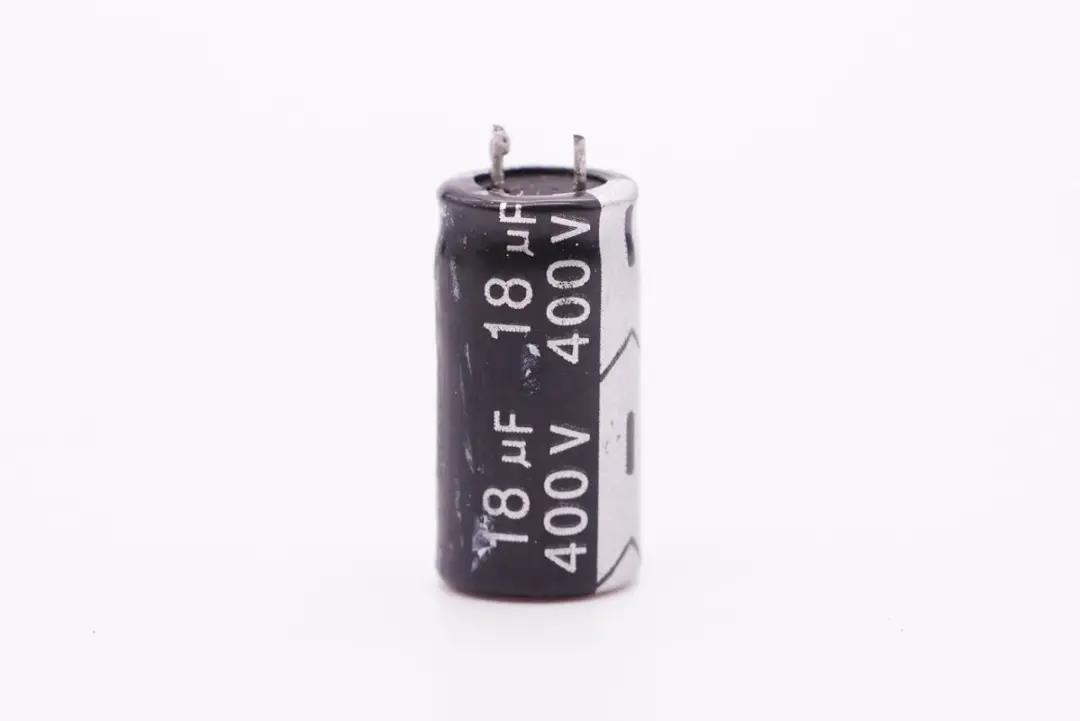

另一顆電容是CyXincon品牌。

規格為400V 18μF。

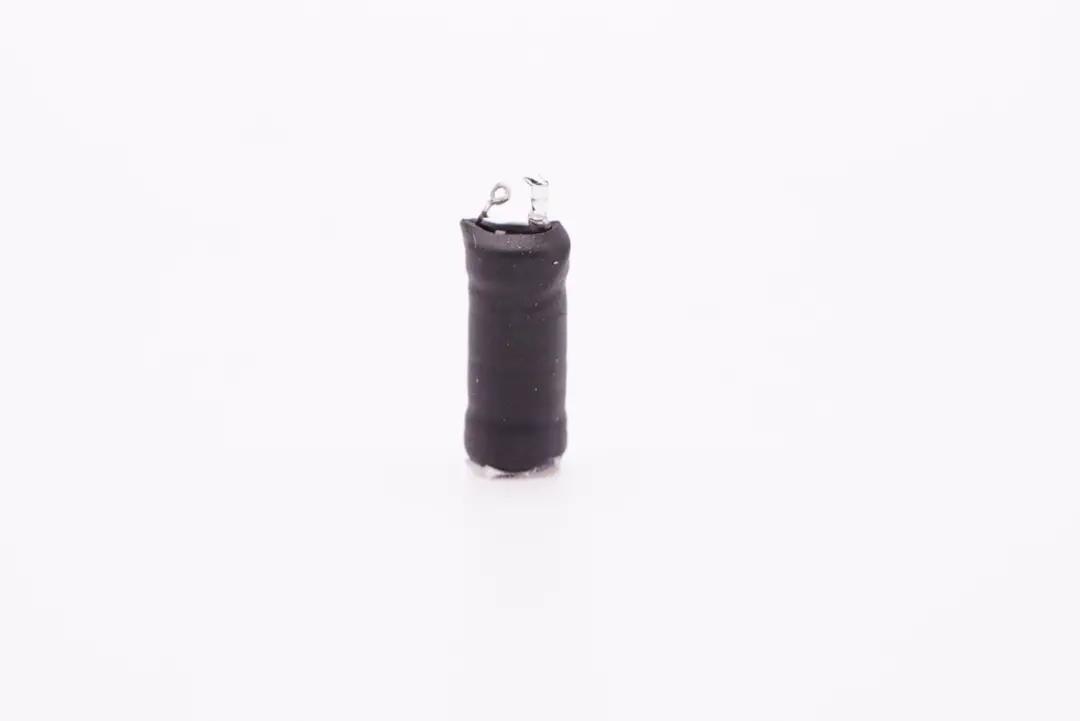

工字電感特寫。

側面小板上還有變壓器和USB-A母座。

背面有主控芯片和光耦。

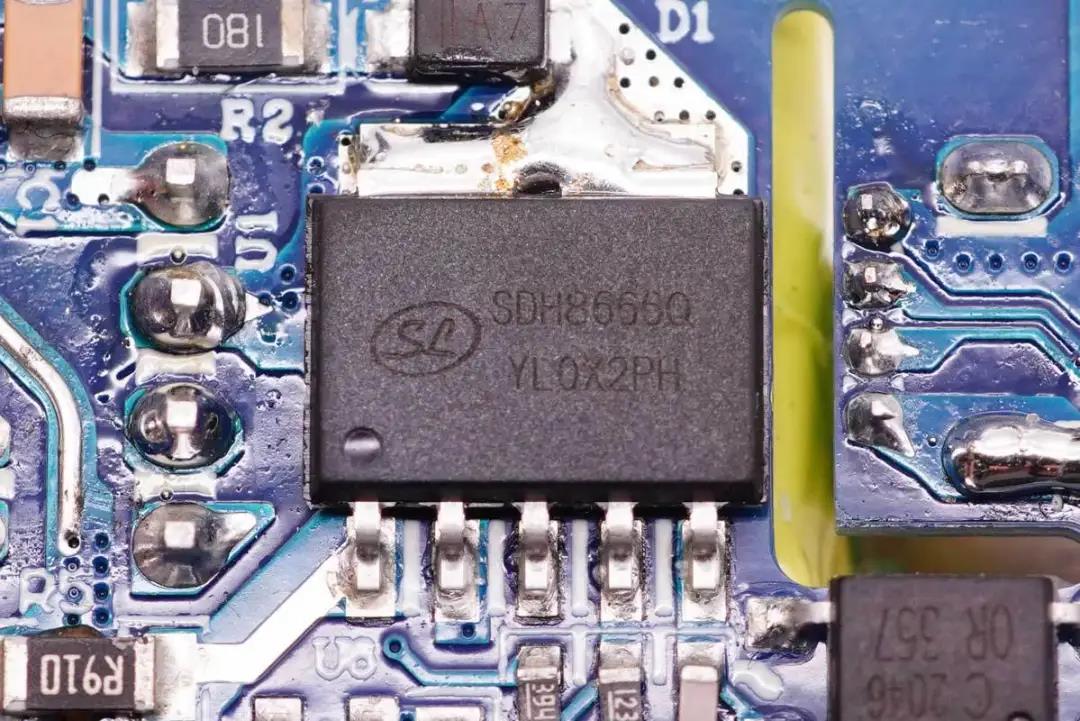

充電器主控芯片采用Silan士蘭微SDH8666Q。該系列產品是士蘭微電子新一代SSR反激控制芯片，采用了自有專利EHSOP5貼片封裝，內置高壓大功率MOSFET，導阻0.55Ω，可廣泛適用于36W適配器或48W開放環境，包括通用適配器、快充、顯示器和平板電視等，此前充電頭網已經對該款芯片進行相關報道。

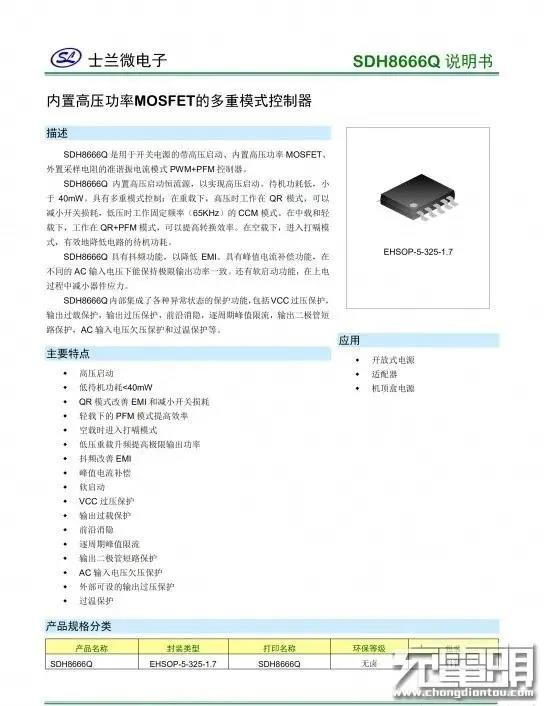

SDH8666Q詳細參數資料，采用該芯片的產品還有柚比18W PD快充、麥多多30W 1A1C USB PD快充充電器、萬魔雙口30W PD快充充電器。此外采用士蘭快充產品的還有倍思、belkin、vivo、努比亞、小米等品牌的數十款產品。

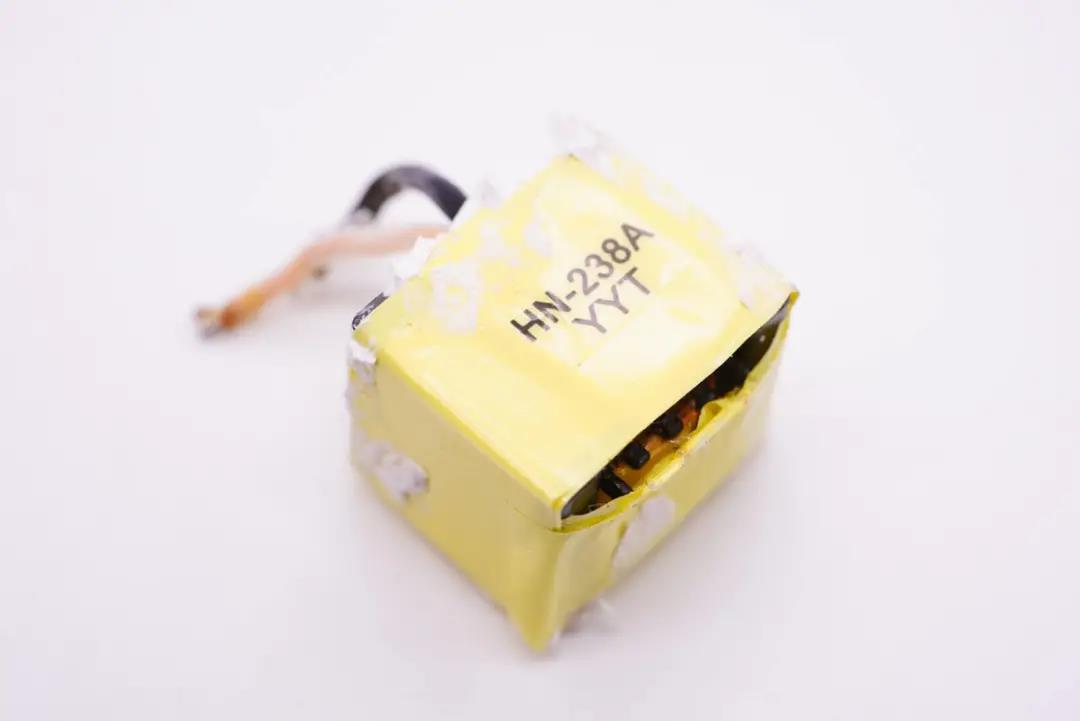

變壓器特寫。

OR 357光耦，用于初級次級通信，反饋調節輸出電壓。

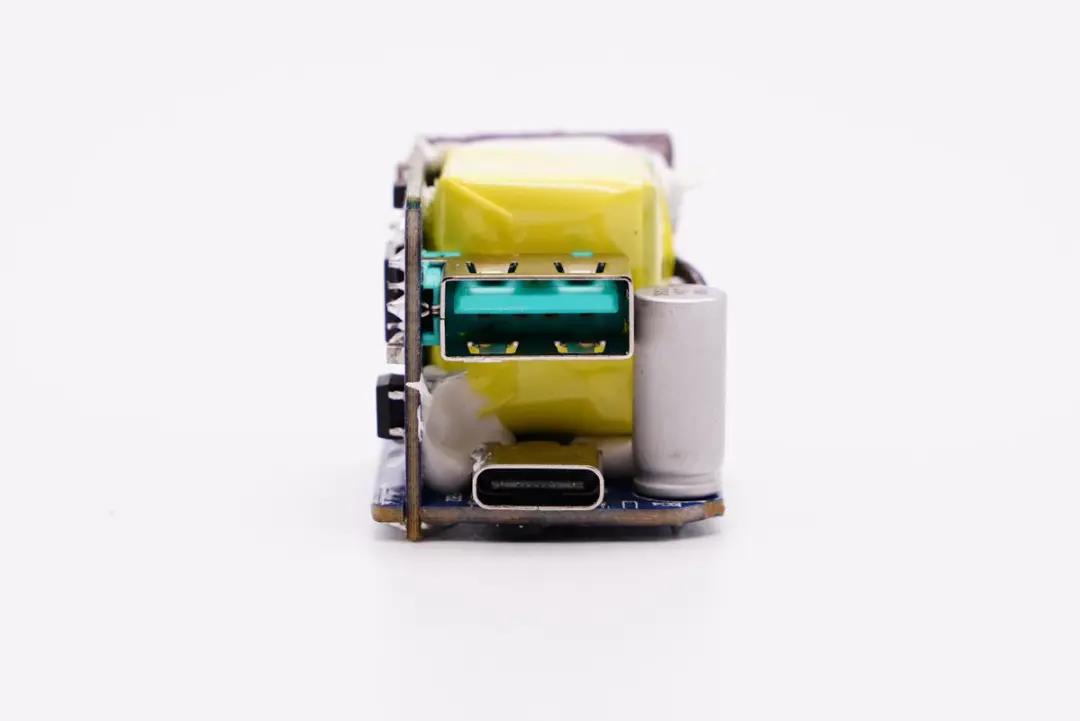

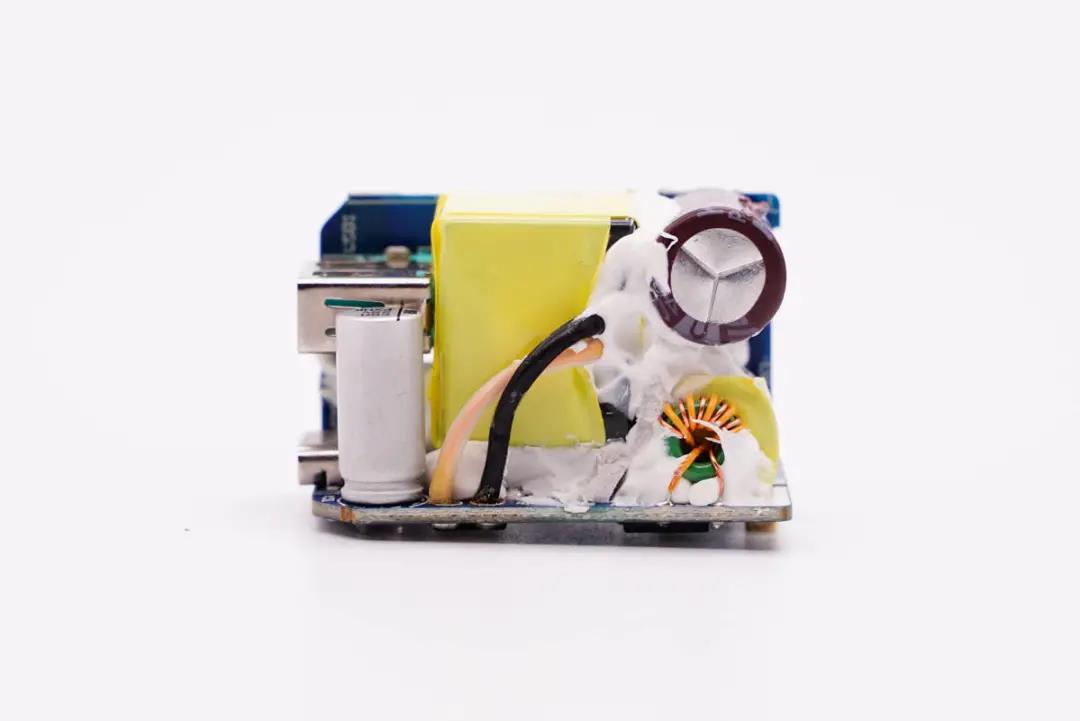

輸出端一覽，USB-A母座焊接在側面小板上，右側是濾波固態電容。

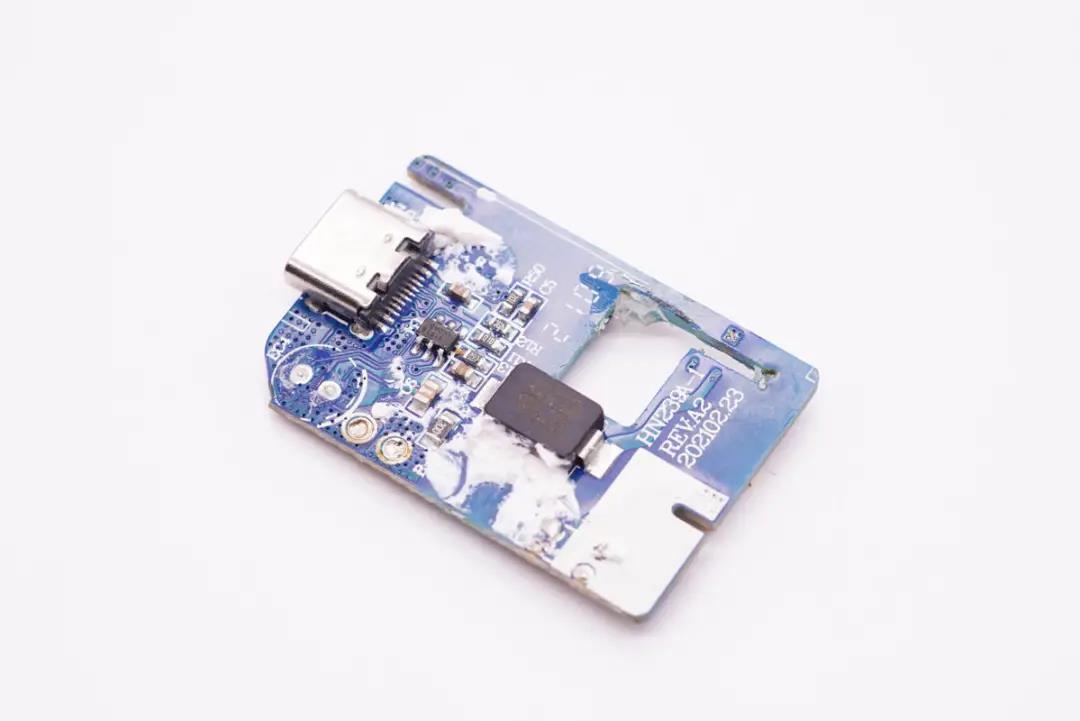

將側面小板拆掉，主板正面還設有貼片Y電容和同步整流控制器。

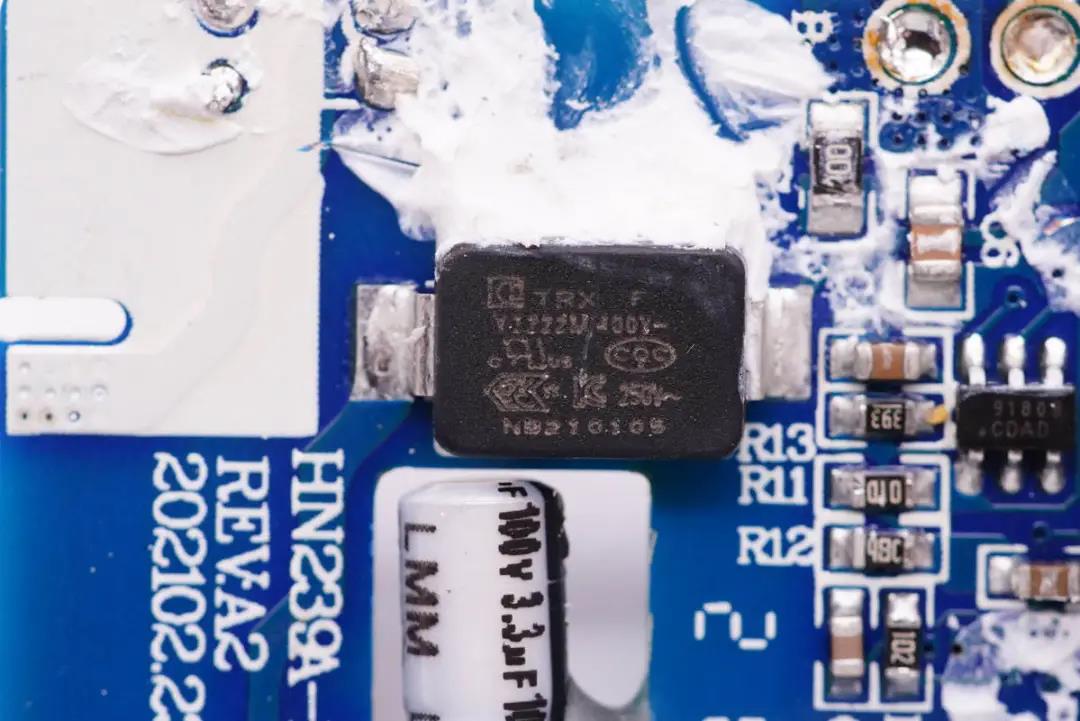

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，還應用于REMAX、海陸通、第一衛、貝爾金等品牌的迷你快充上，性能獲得客戶一致認可。

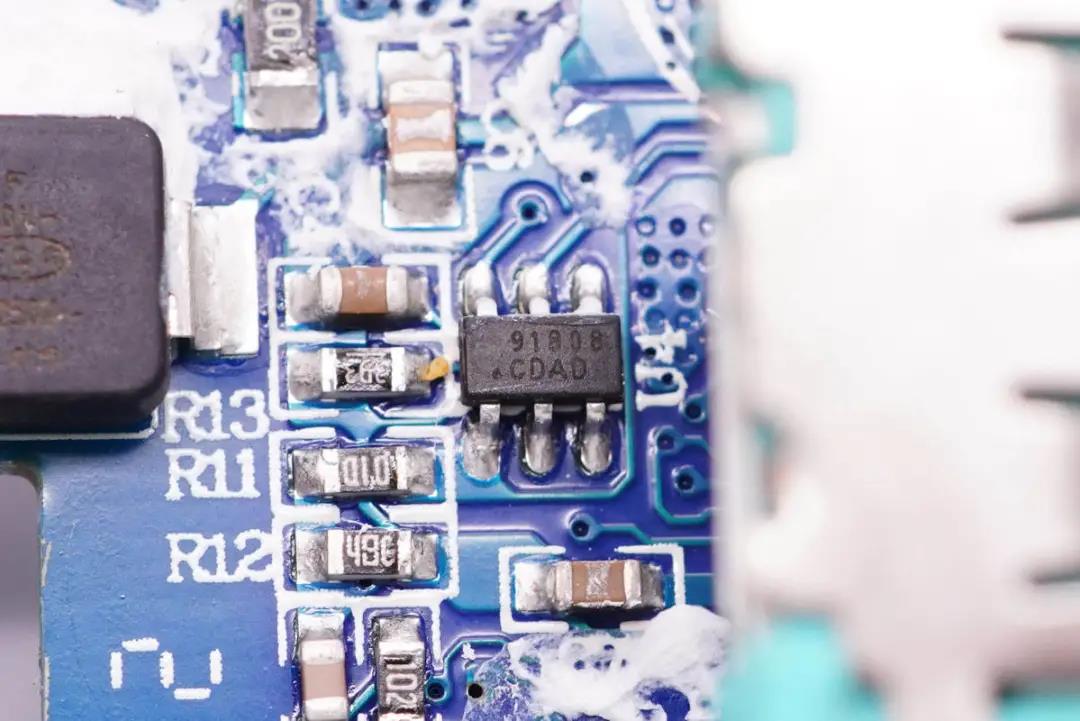

次級同步整流控制器采用MK91808。該芯片是緊湊的適用于反激拓撲的同步整流控制器，兼容于CCM、DCM以及QR 工作模式；使用自供電技術為VCC供電，可以直接置于正端應用而無需輔助繞組。

次級同步整流MOS管采用谷峰GT52N10，耐壓100V，DFN5x6封裝。

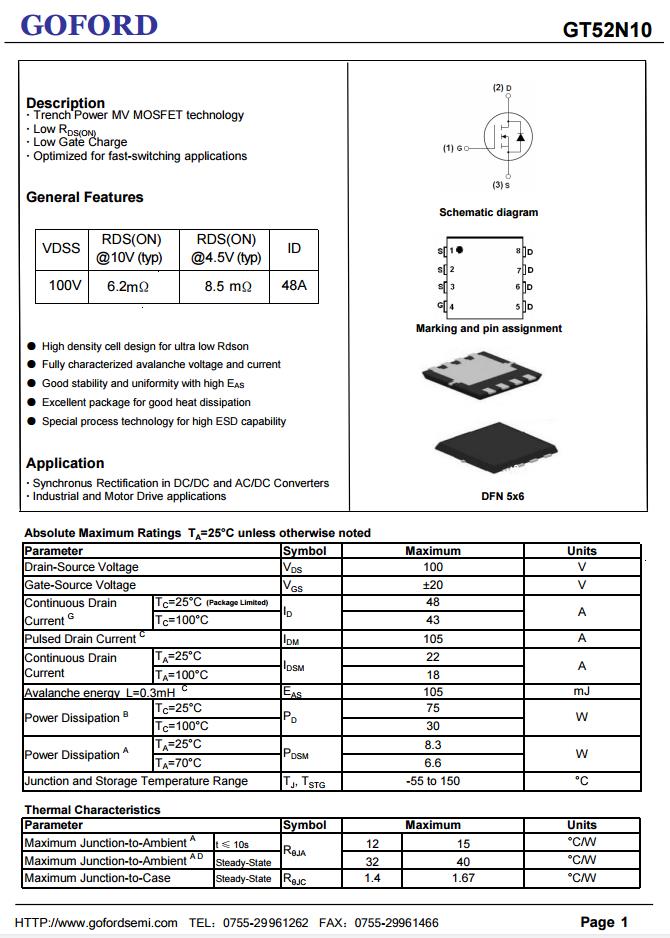

谷峰GT52N10資料信息。

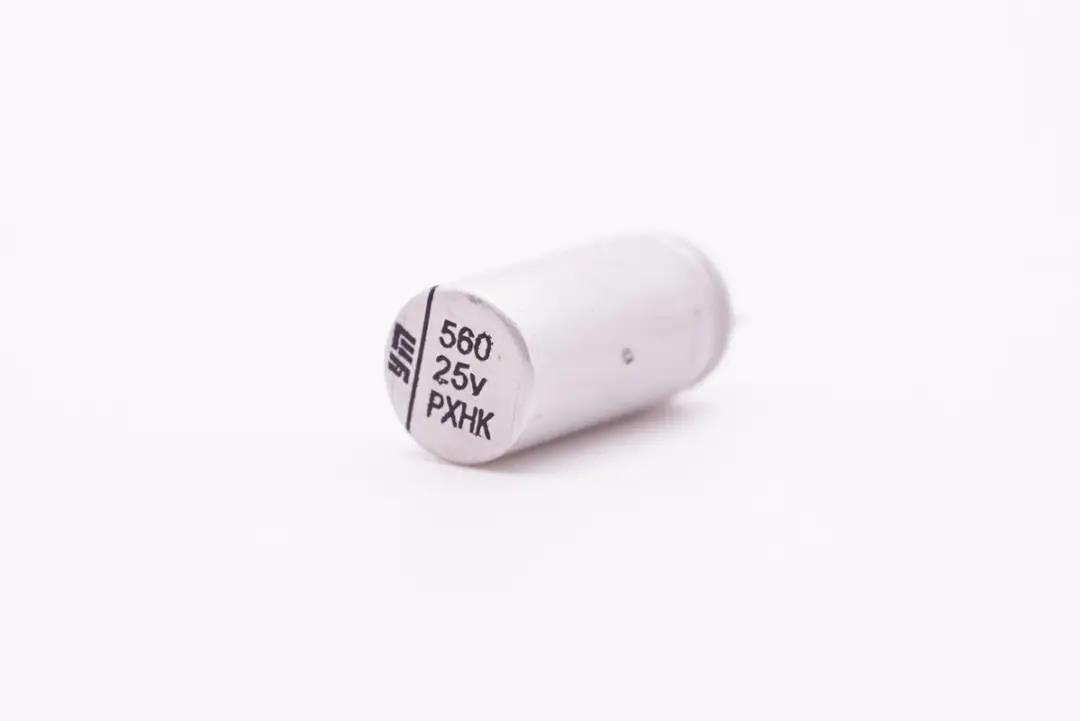

輸出濾波固態電容采用永銘NPX系列，規格為25V 560μF。該系列電容具有小體積、低ESR、高容許紋波電流、高可靠性等特點。

充電頭網了解到，永銘NPX系列固態電容此前已被閃極100W 3C1A氮化鎵快充充電器、摩米士65W 2C1A氮化鎵快充、倍思45W 1A1C氮化鎵充電器、努比亞65W氘鋒氮化鎵充電器等產品使用，此外還被應用在小小黑、品勝、邦克仕等品牌20W迷你充上，獲得客戶一致認可。

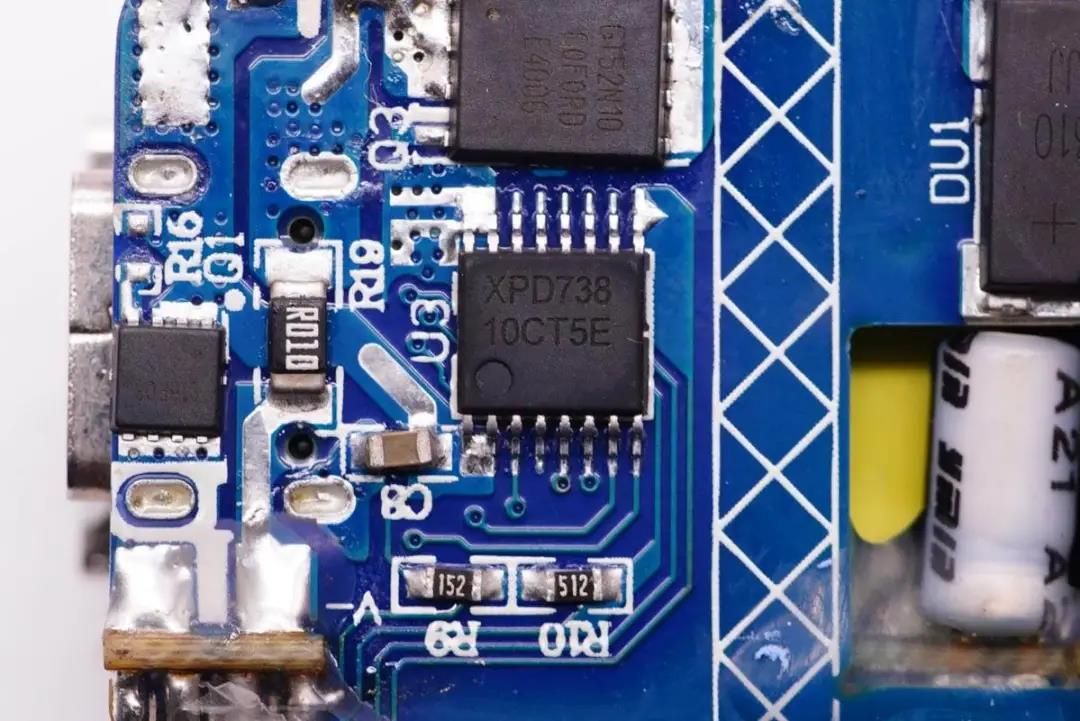

協議芯片采用云矽半導體XPD738，用于1C1A雙口控制。XPD738通過了USB PD3.0認證（TID：3479），支持PD2.0/3.0、PPS、QC2.0/3.0、FCP、SCP、HVSCP、AFC等快充協議，很適合應用在1C1A雙端口充電設備上，支持任意單口快充雙口輸出5V，在A口連接蘋果充電線但未接入蘋果手機時，C口仍然有快充。

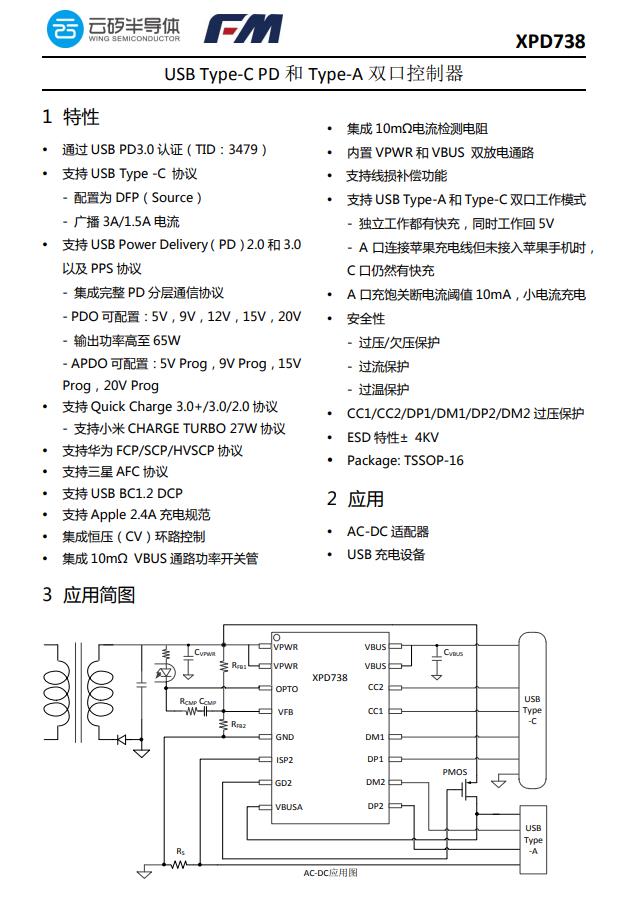

云矽半導體XPD738資料信息。

充電頭網拆解了解到，云矽半導體XPD系列快充協議芯片已被聯想20W 1A1C快充插座、傲基20W PD快充充電器、倍思20W迷你PD快充、海陸通20W PD快充、傲基1A1C 32W快充、奧睿科20W USB PD快充、樂奇領先20W PD快充等多個品牌的數十款產品采用，抓住20W PD快充風口，富滿集團云矽半導體單月PD協議芯片銷量突破千萬顆。

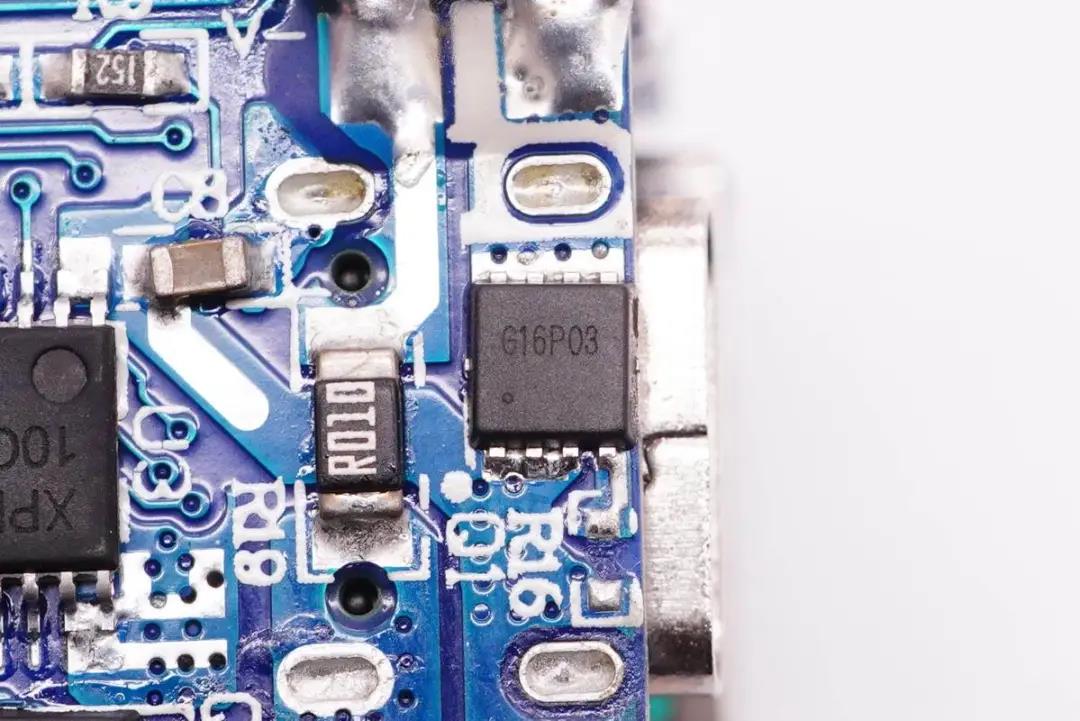

輸出VBUS開關管采用谷峰G16P03，PMOS管，耐壓30V。

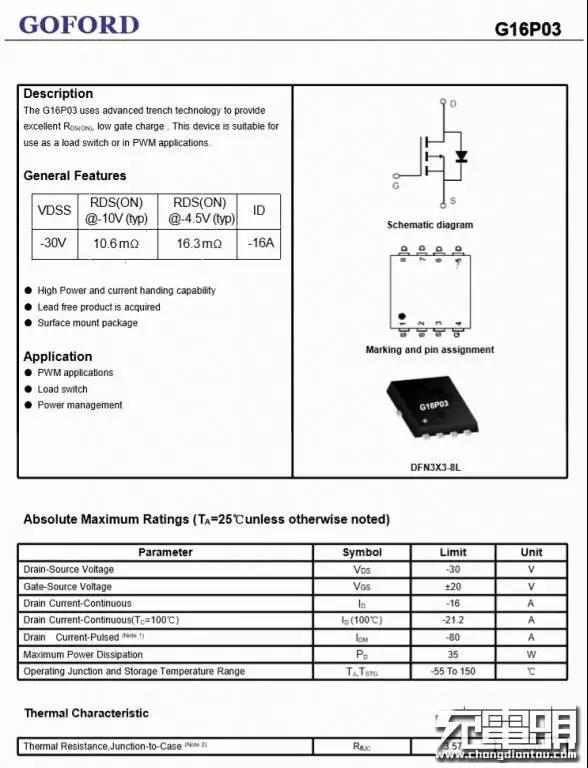

谷峰 G16P03 詳細資料。

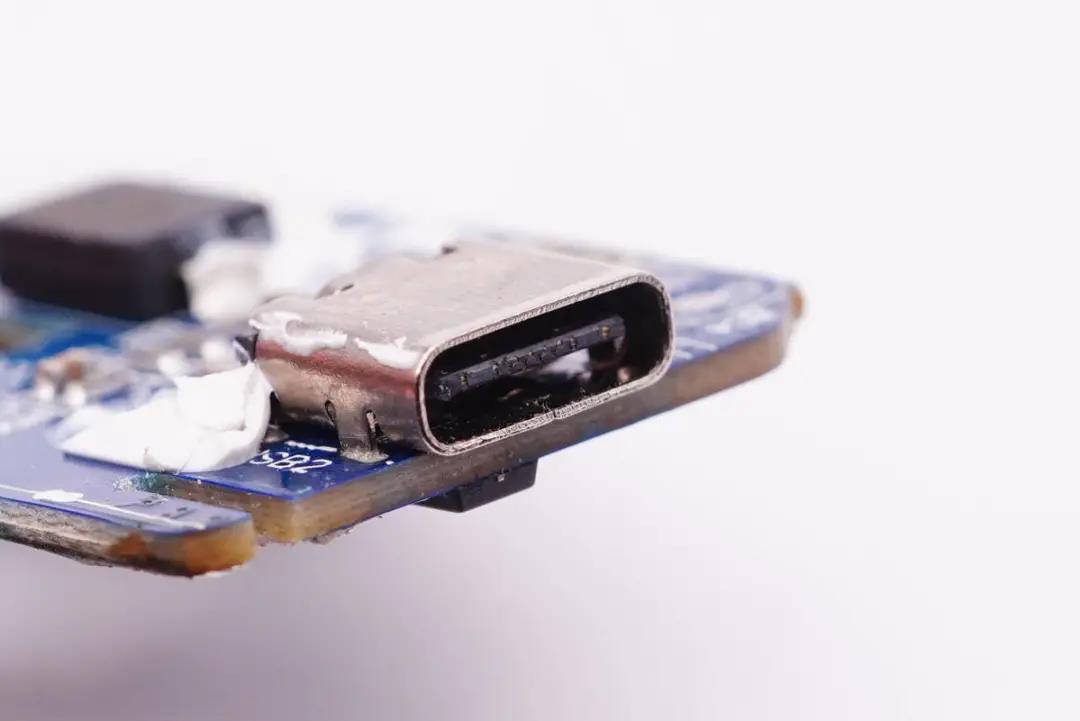

USB-C母座特寫。

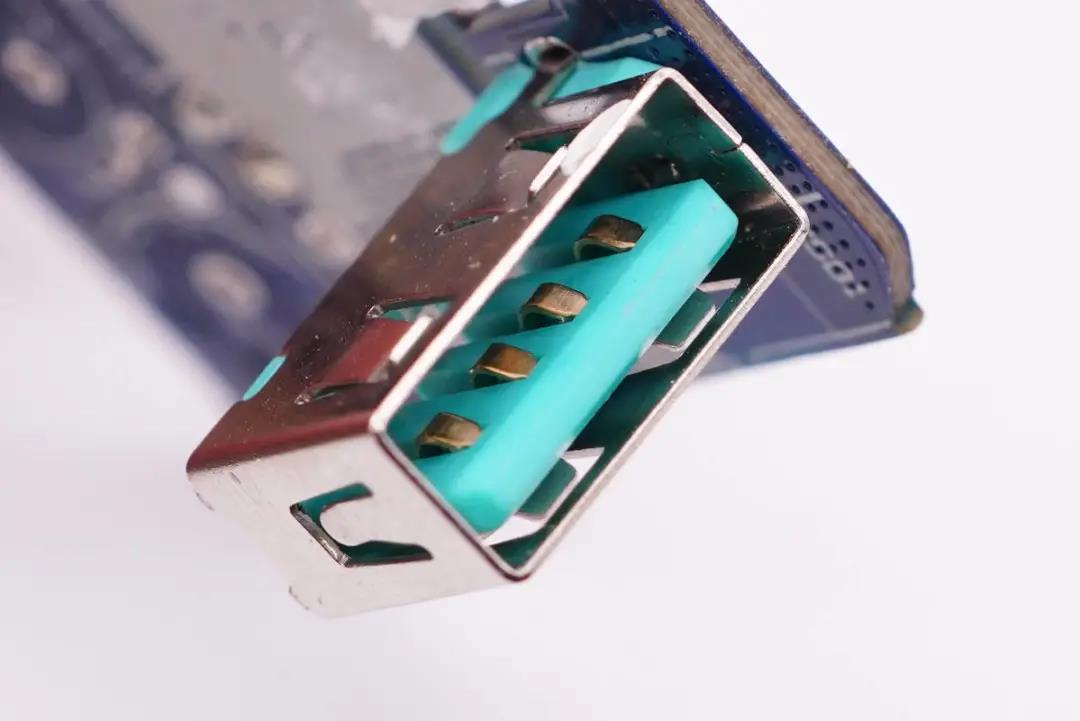

USB-A母座特寫。

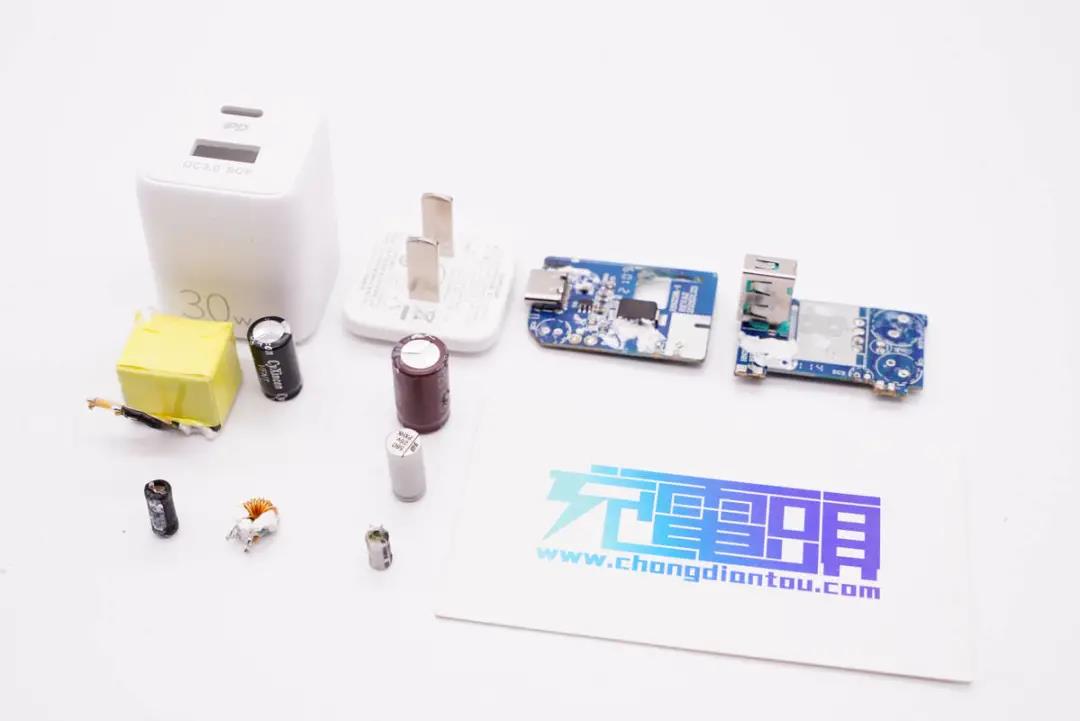

全部拆解完畢，來張全家福。

充電頭網拆解總結

機樂堂這款充電器采用小方柱造型設計，機身簡潔，配備時下熱門的1A1C接口，支持QC、AFC、FCP、SCP、PD、PPS多個主流快充協議，此外還具備3.3-11V2.5A PPS電壓檔位，整體兼容性很好，滿足華為22.5W快充，iPhone 12系列20W快充，三星25W快充，以及平板等設備的快充需求。

充電頭網通過拆解了解到，PCBA模塊采用兩塊電路板組合焊接成L型結構，電容變壓器等器件打膠加固，輸入端設有絕緣隔離板。充電器開關電源由士蘭微SDH8666Q高集成主控芯片，以及MK91808同步整流控制器搭配谷峰整流管組成，輸出端采用云矽半導體XPD738控制雙口輸出電壓。此外采用永銘小型PD快充電容進行輸入輸出濾波。
