CHANGHONG長虹是國內有名的家電品牌，各種大件小件家電都有生產銷售。最近充電頭網購買了長虹一款42英寸智能網絡電視42P3F，內置4K電視專用芯片、立體聲揚聲器，無論是視覺還是聽覺體驗都會很好。另外還支持手機游戲、電影無線投屏等，進一步增強娛樂體驗。

當然，此次是對這款電視的內置電源進行拆解。作為一款智能電視，想必大家也很好奇這類電視的內部設計情況，那么下面就一起來看看電視機的內置電源是如何設計的。

一、長虹電視42P3F外觀

作為大件，長虹電視采用常見牛皮紙盒包裝，中心印有長虹電視字樣，以及42和框框組成的代表“42英寸電視”的標識，右下角是長虹的“讓想象發生”標語，左下角搬運注意標識。

另一面中心是“CHANGHONG長虹”品牌，右下角字換成了長虹電視。

盒子內部，周邊都是白色泡沫保護電視，頂部一個凹槽內放有紅色塑料袋裝的腳架。

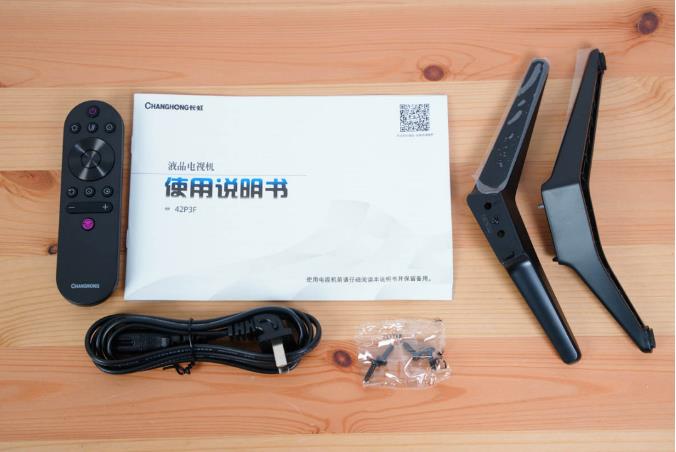

除電視外，里面還有這些東西，包括遙控器、電源線、腳架、組裝螺絲和說明書。

場景一覽，黑色外殼加黑屏，相當有氣質，風格也十分簡潔。

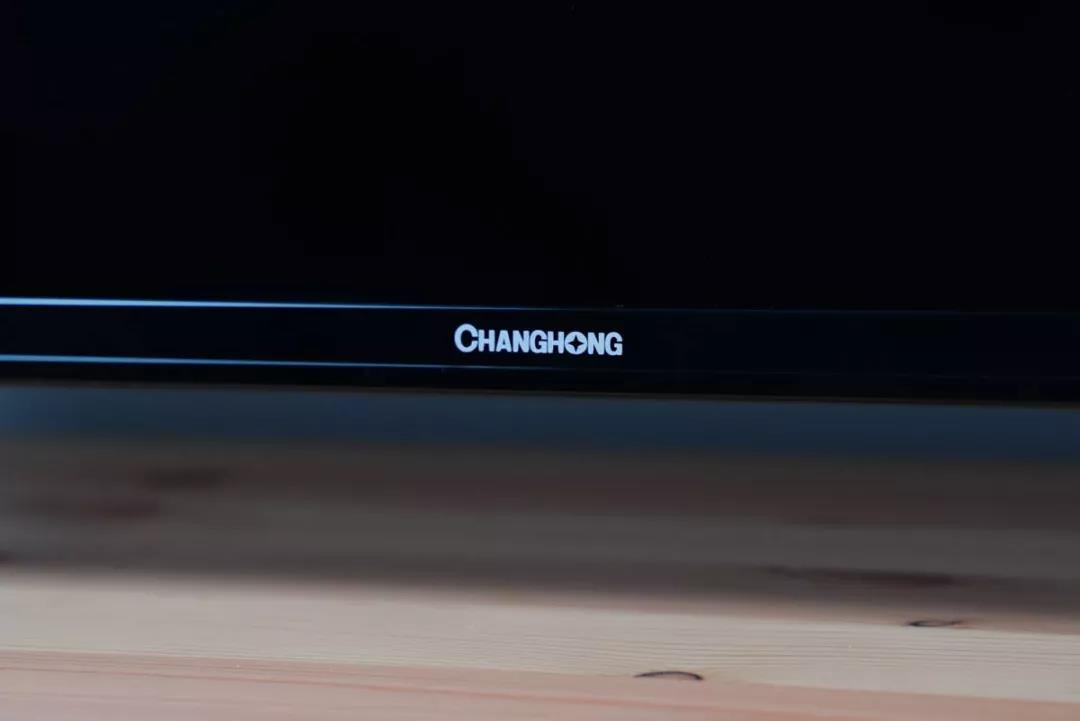

電視底部邊框中間有CHANGHONG品牌logo。

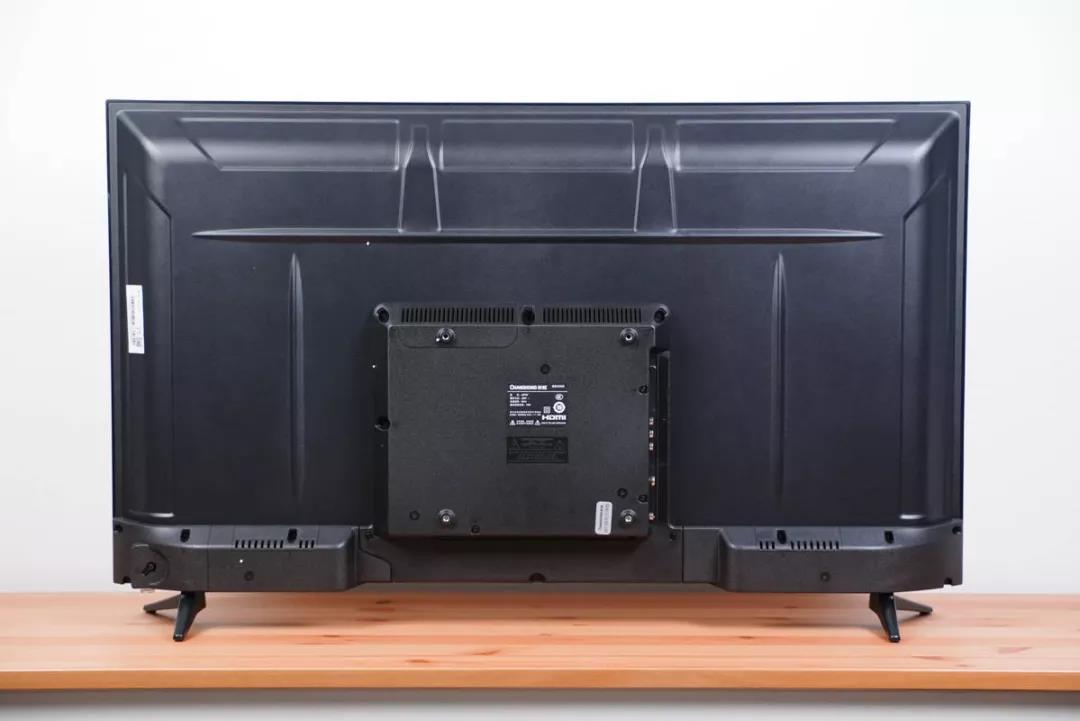

電視機背面一覽，邊緣過渡圓潤，電源鍵在左下角，中心凸起是接口功能區域，此外設有散熱窗口。

凸起外殼上預留有四個螺絲孔，用戶可選購壁掛架BG13將整機放置在合適的位置。

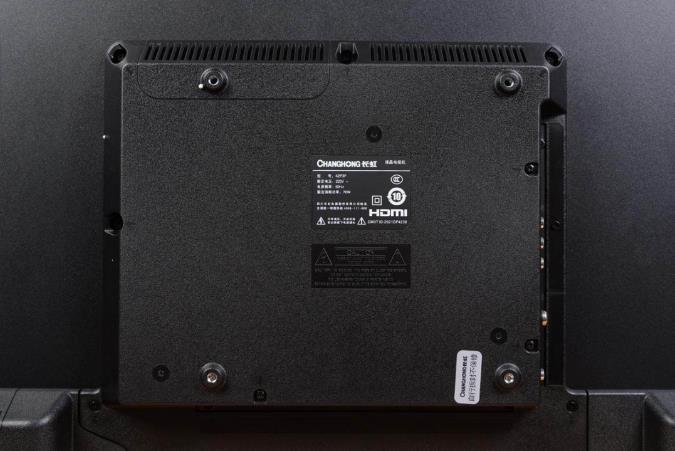

中心貼有電視機銘牌

型號：42P3F

額定電壓：220V~

電源頻率：50Hz

額定消耗功率：70W

四川長虹電器股份有限公司制造，并且電視已通過HDMI認證和CCC認證。

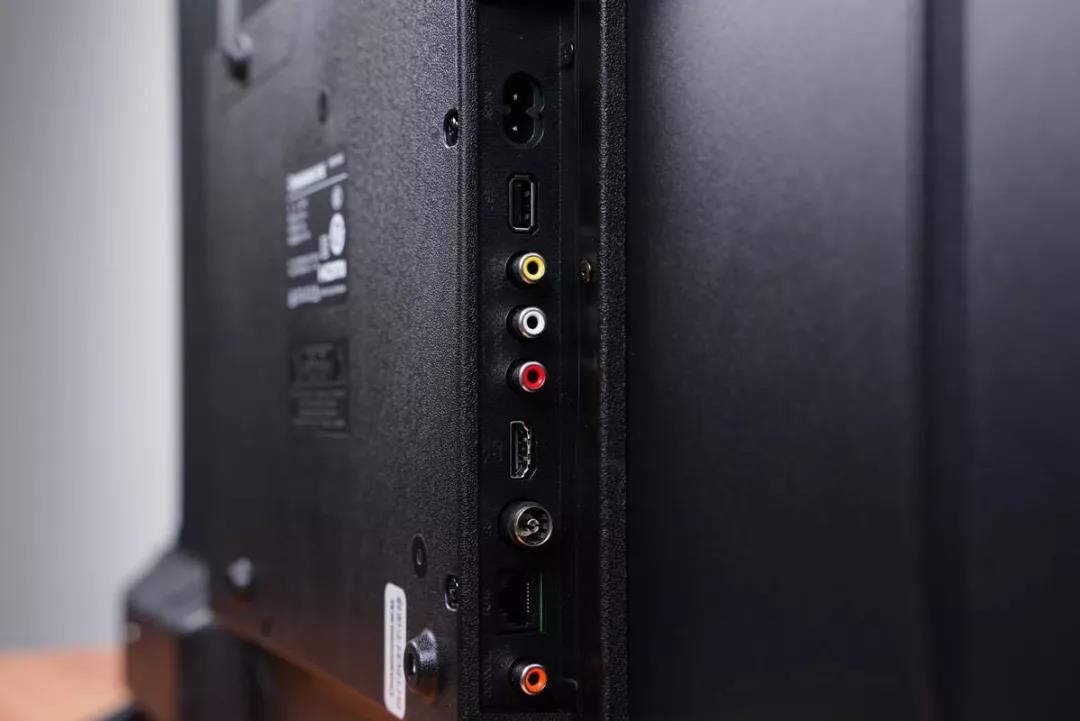

側面插口一覽，從上到下依次是8字電源線插口、USB2.0接口、AV輸入接口（黃白紅）、HDMI（2.0）接口、天線輸入端口、RJ45網絡接口、同軸輸出接口。

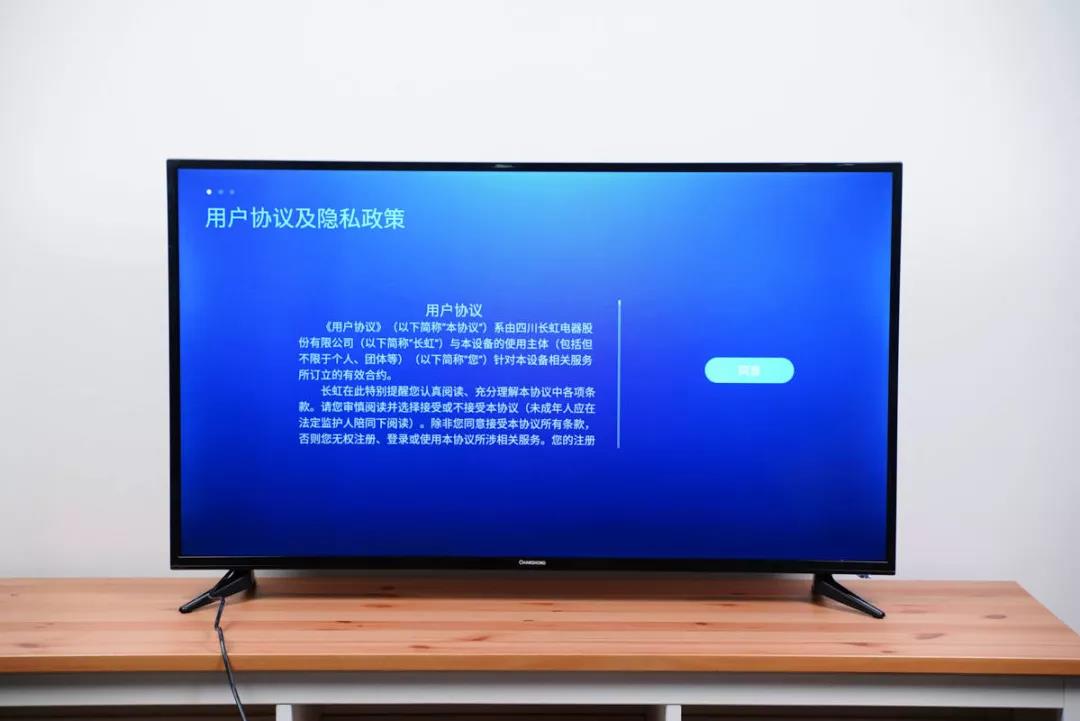

打開電視，會有用戶協議及隱私政策界面給用戶進行操作。

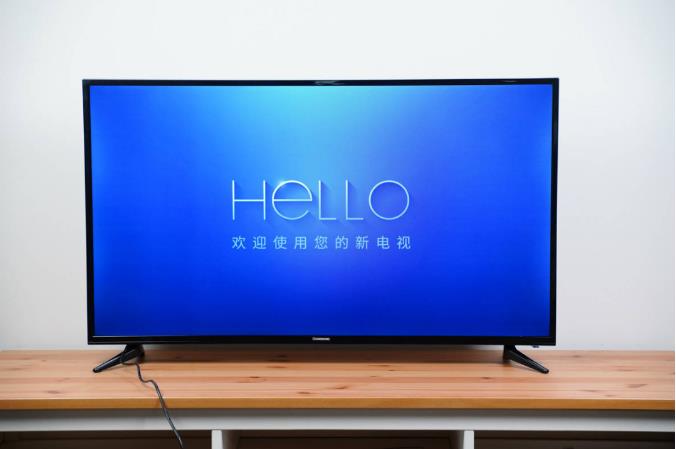

綁定好后進入歡迎界面。

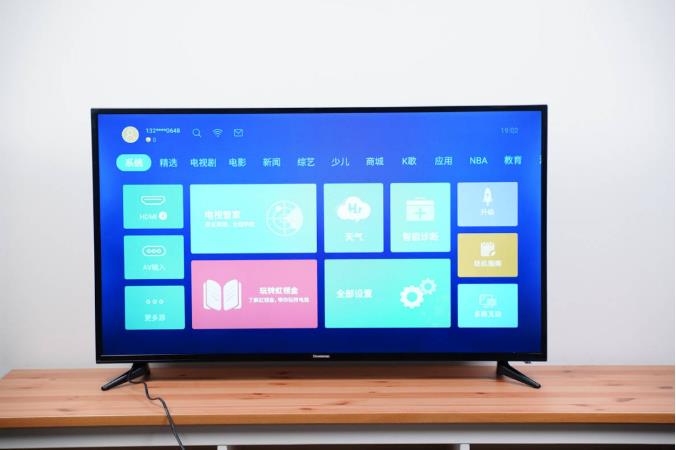

最后是菜單界面一覽。

二、長虹電視42P3F內置電源拆解

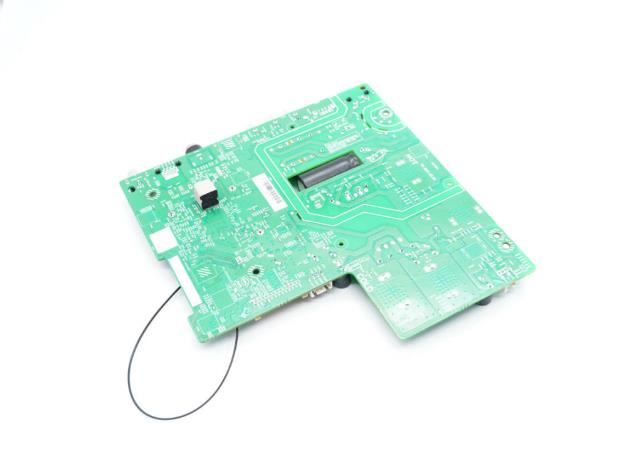

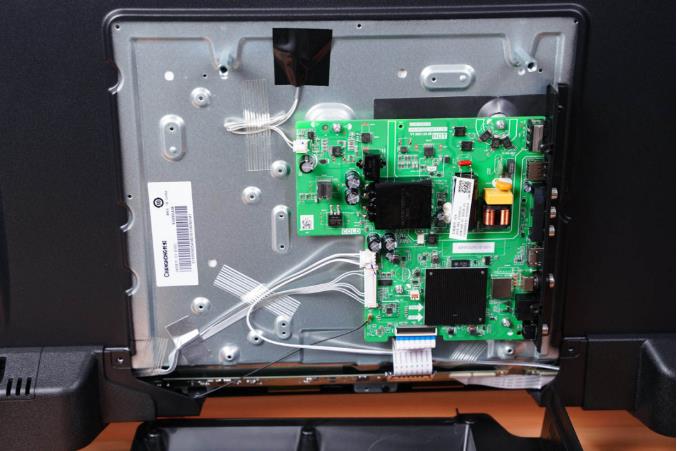

拆下凸起外殼，內部PCB板使用螺絲固定在金屬背板上，電視機的所有功能都集成在這塊電路板上，連接的導線均為插拔式設計。電路板下方為屏幕排線接口，黑色散熱片下為電視機處理器。

拔掉導線，拆掉螺絲即可將電路板無損取出。

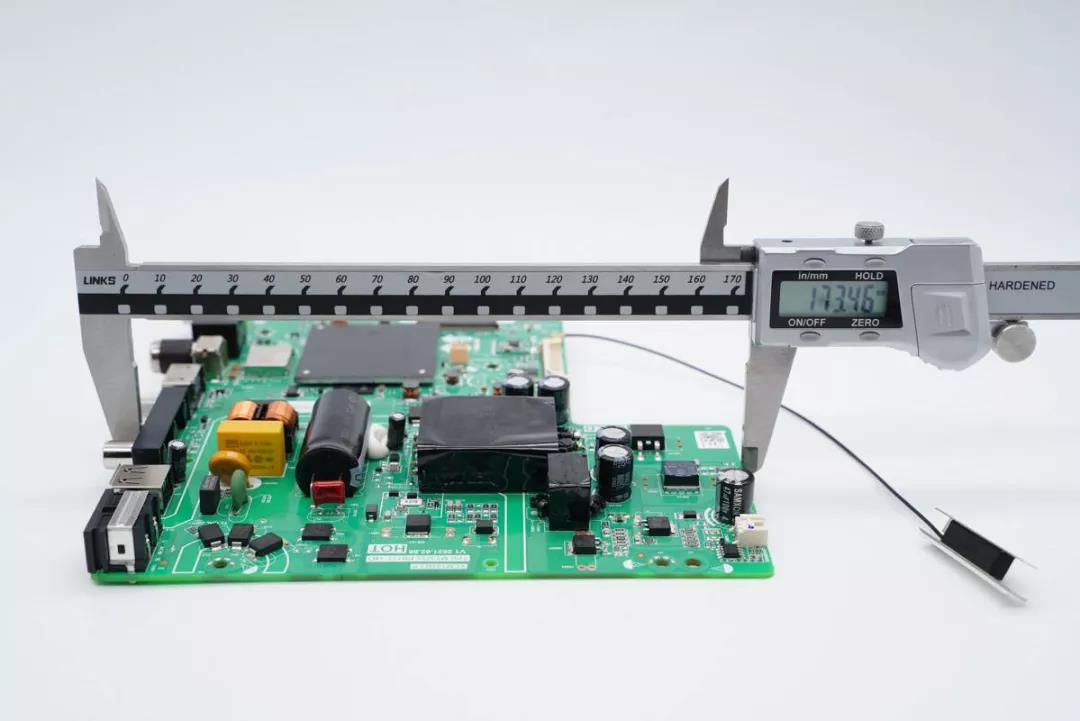

測得PCB板長度為173.46mm。

寬度為170mm。

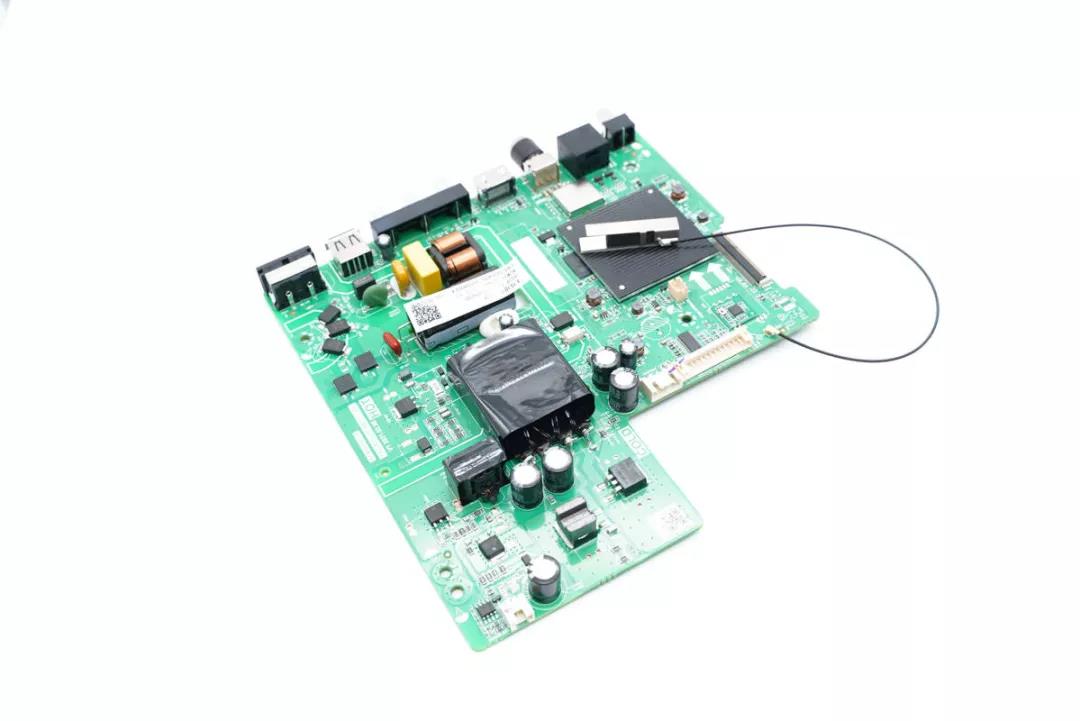

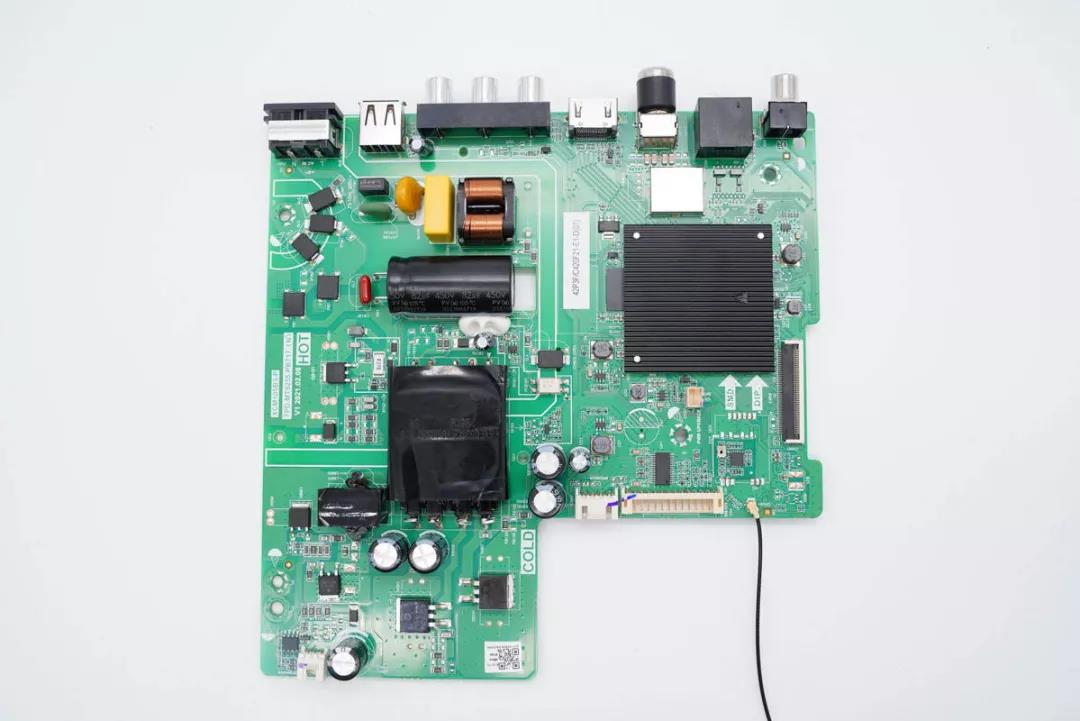

PCB板正面一覽，左上區域是電視內置電源高壓側區域，且分界非常明顯。

PCB板單面焊接元器件，背面有一處貼有導電布，電容對應區域鏤空，使得電容可以沉板處理降低高度。

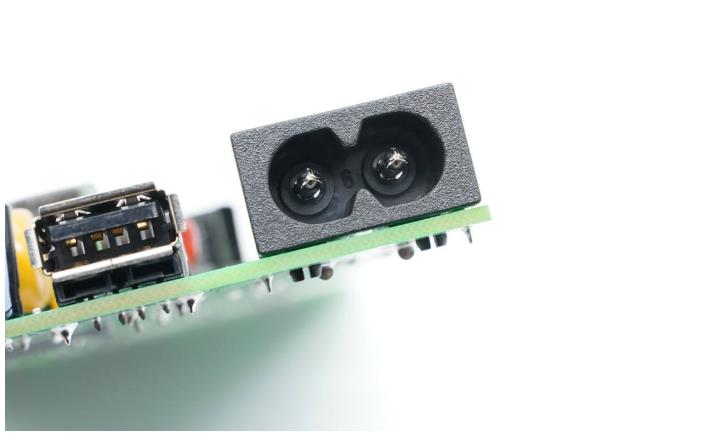

8字輸入母座特寫，過孔焊接。

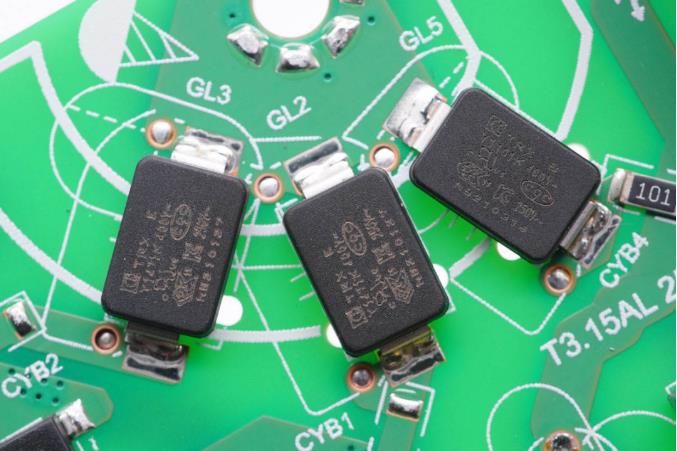

輸入端三顆貼片Y電容均來自四川特銳祥科技股份有限公司，扇形布局，具有體積小、重量輕等特色，適用于各類AC-DC輸入端電源產品。

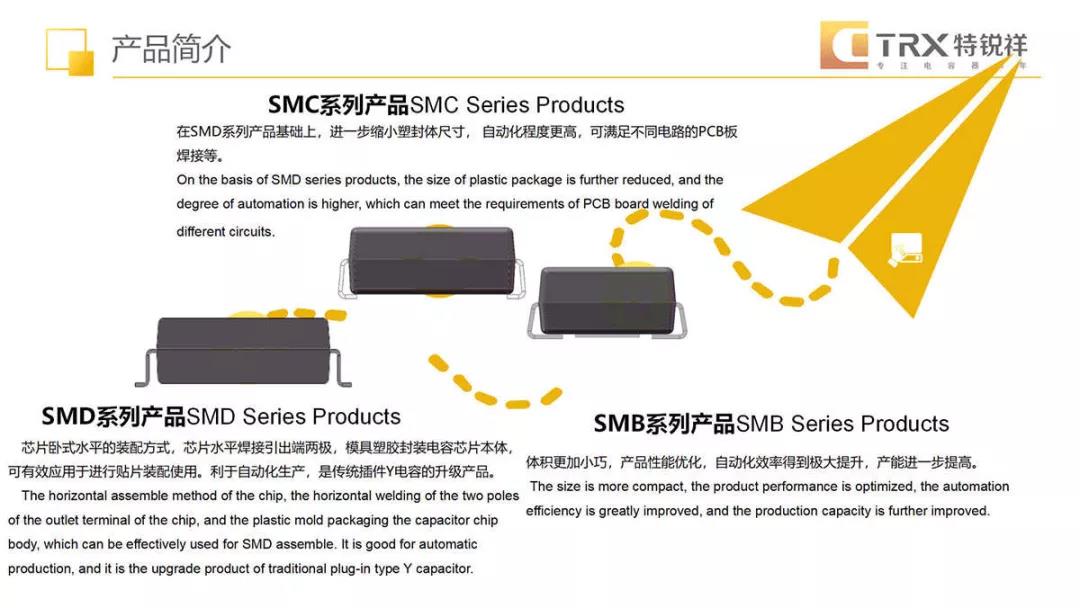

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容還可用于快充領域，并被綠聯3C1A 100W氮化鎵快充、倍思QC5認證100Ｗ氮化鎵快充、麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，以及努比亞、海陸通、第一衛、貝爾金等品牌的迷你快充上，性能獲得客戶一致認可。

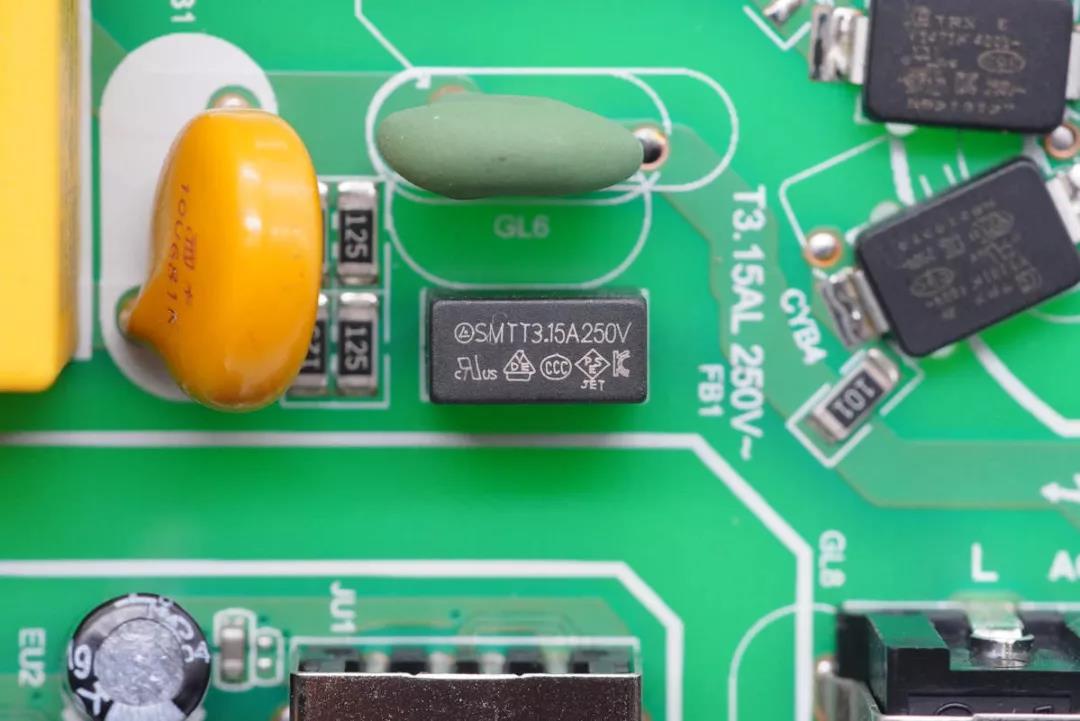

保險絲特寫，規格為3.15A 250V。

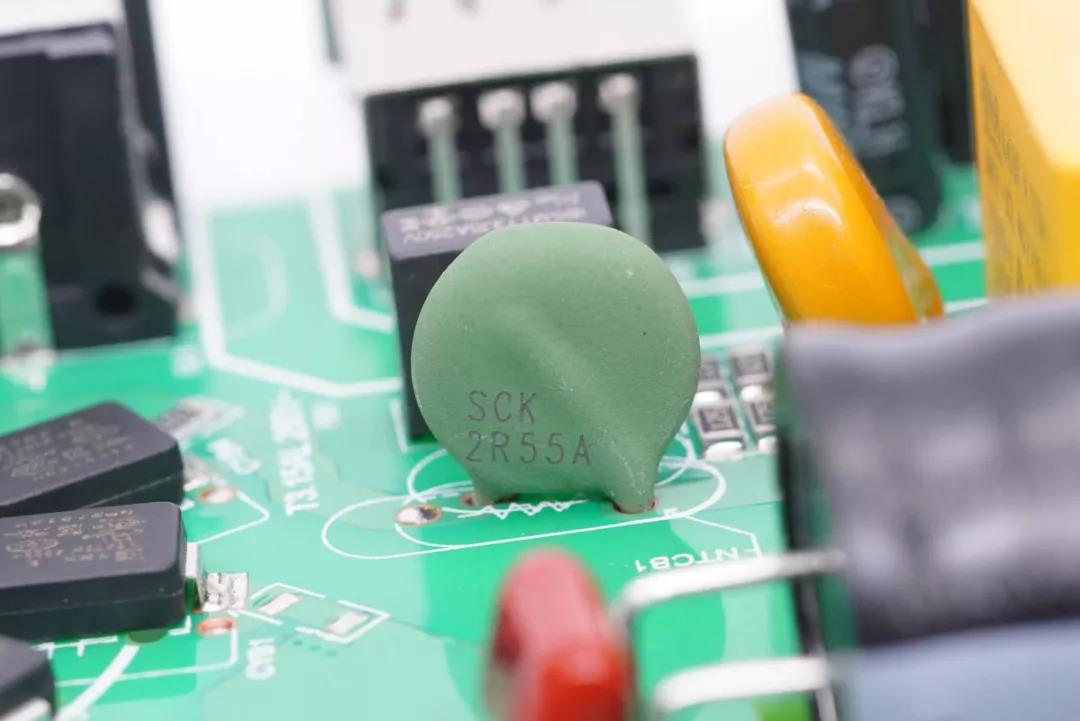

NTC浪涌抑制電阻，抑制上電浪涌電流。

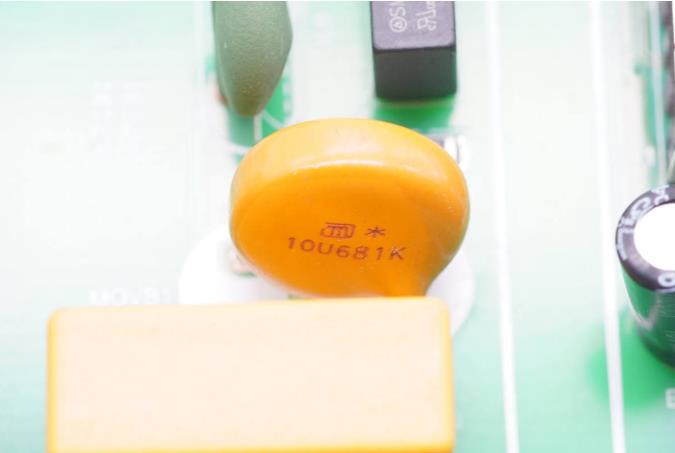

10U681K壓敏電阻特寫，輸入過電壓保護。

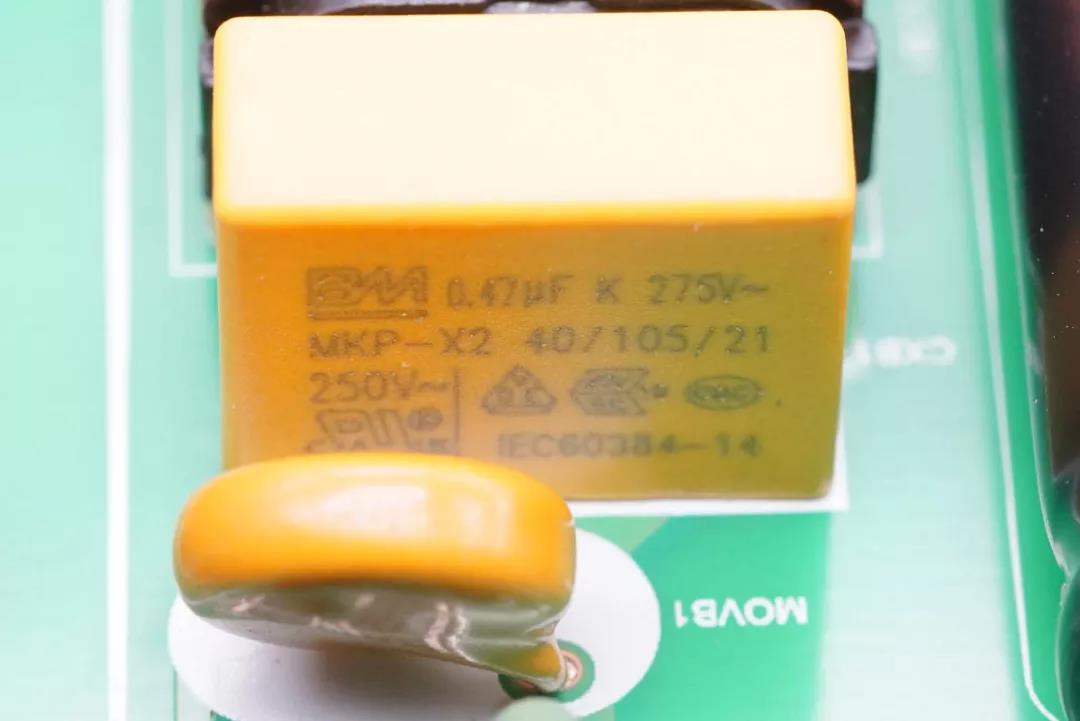

安規X電容容量0.47μF。

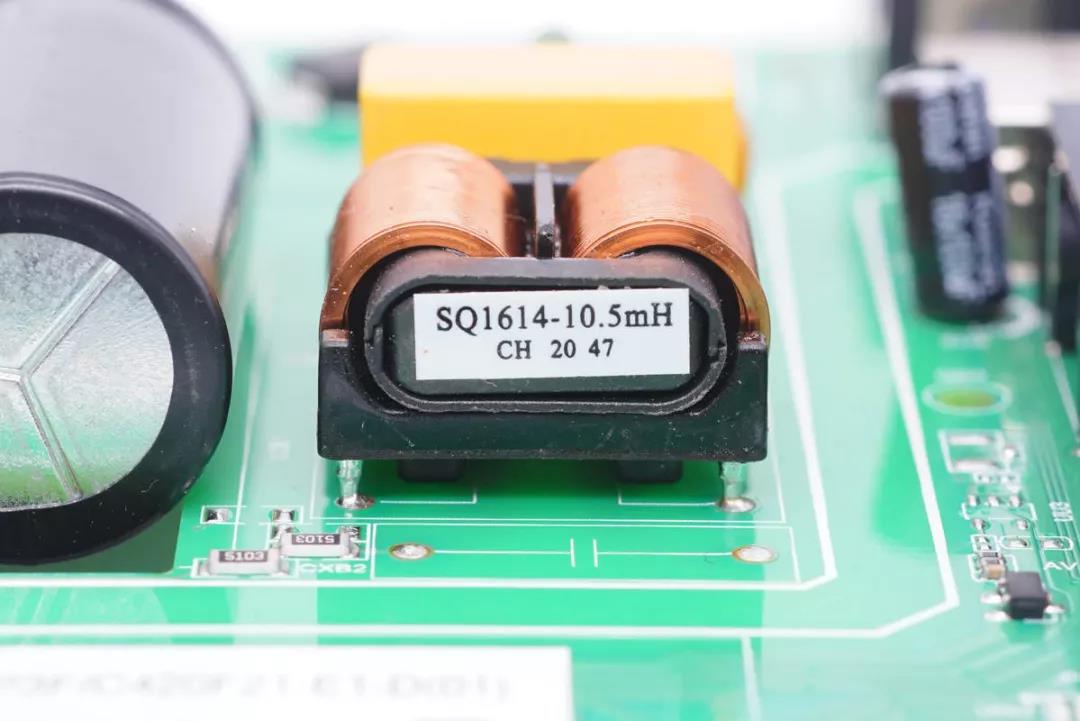

共模電感特寫，扁平銅帶繞制，用于濾除EMI干擾。

側面貼有信息標簽。

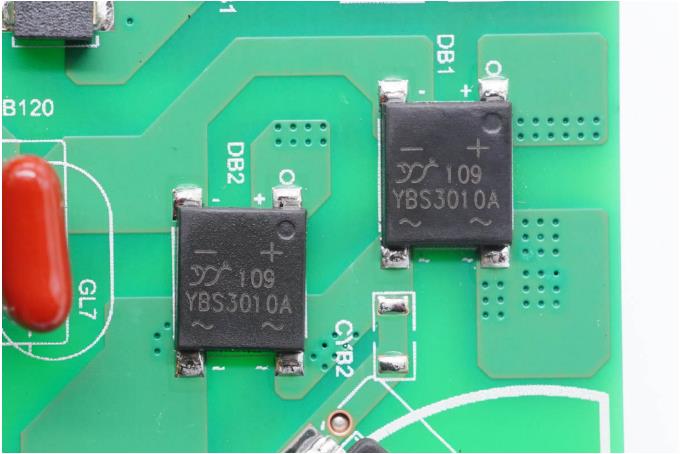

YBS3010A整流橋，設置兩顆以均攤發熱。

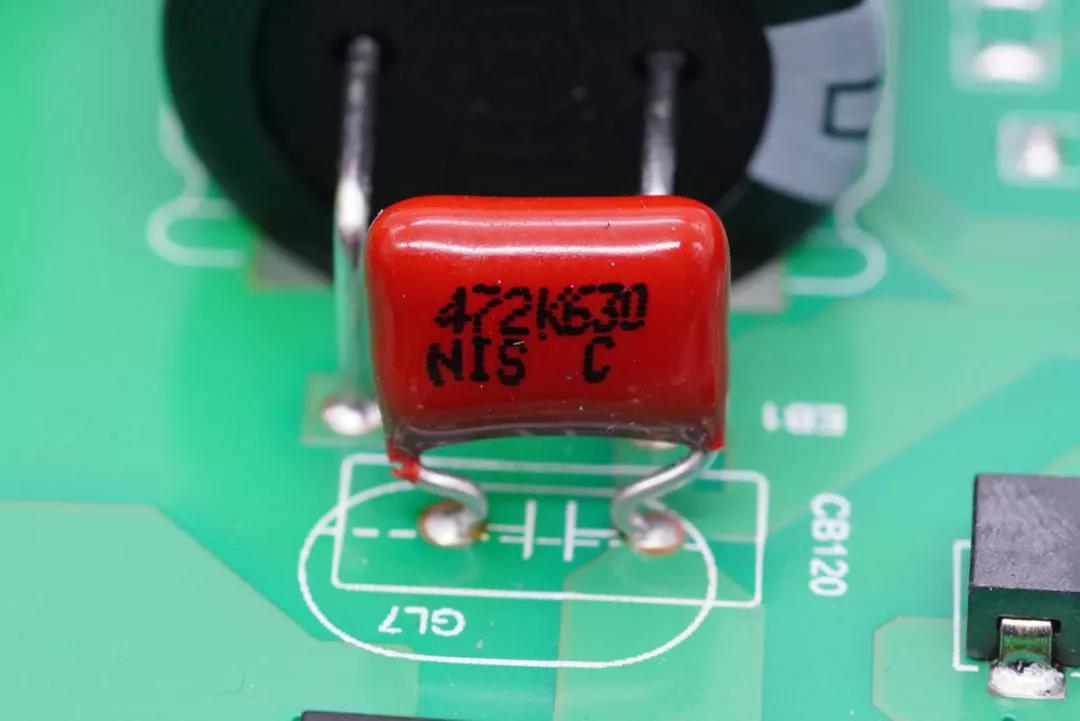

紅色薄膜電容特寫。

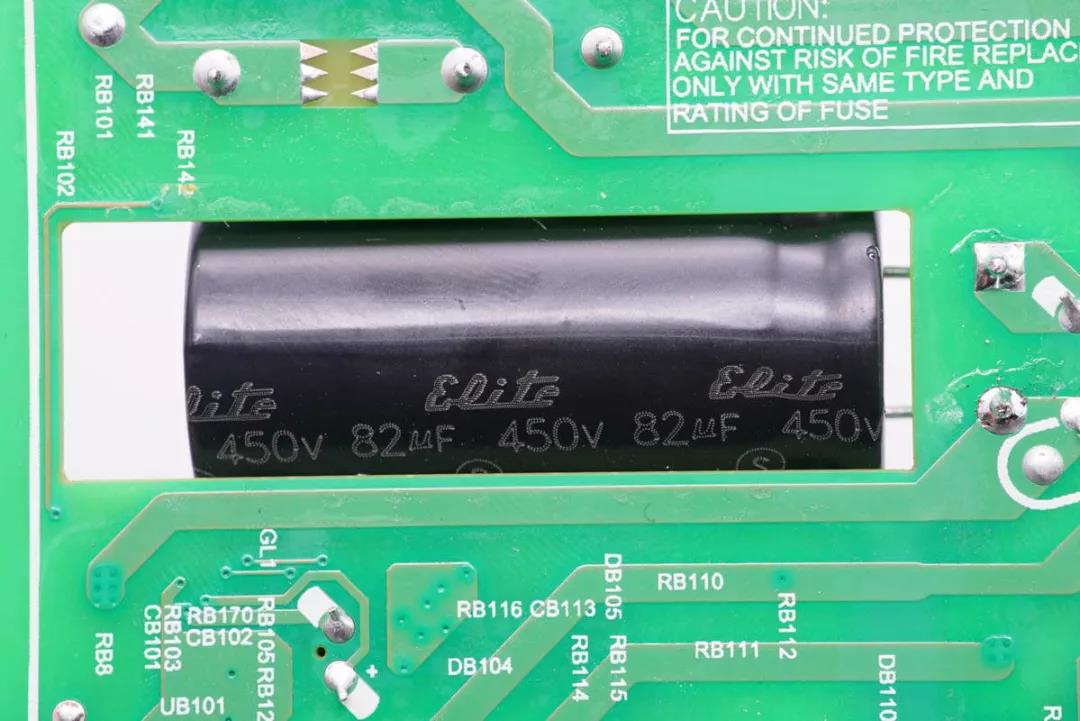

高壓濾波電解電容來自中國臺灣金山，規格為450V 82μF。

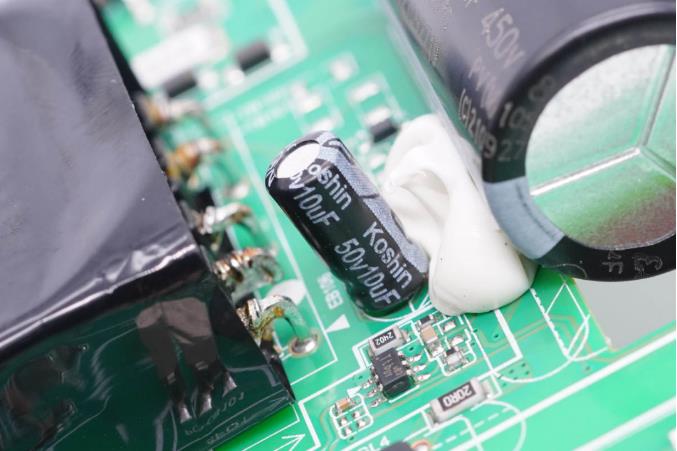

主控芯芯片供電電容來自東佳電子，規格為50V 10μF。這兩顆電容打膠加固。

小電容旁邊是PWM主控芯片。

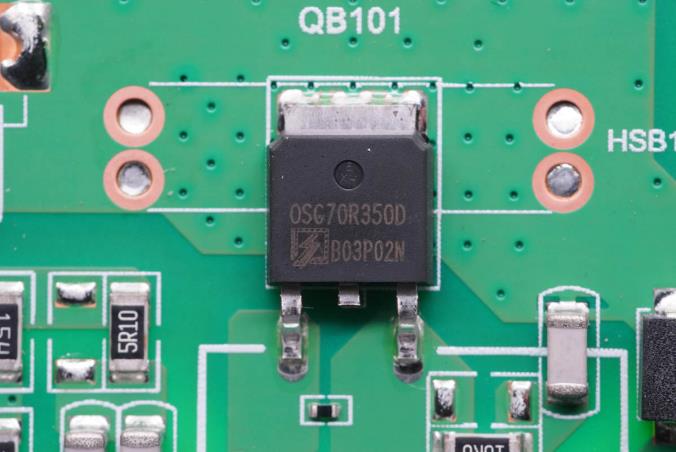

初級開關MOS管采用東微OSG70R350DF，耐壓750V，導阻350mΩ，TO252封裝。

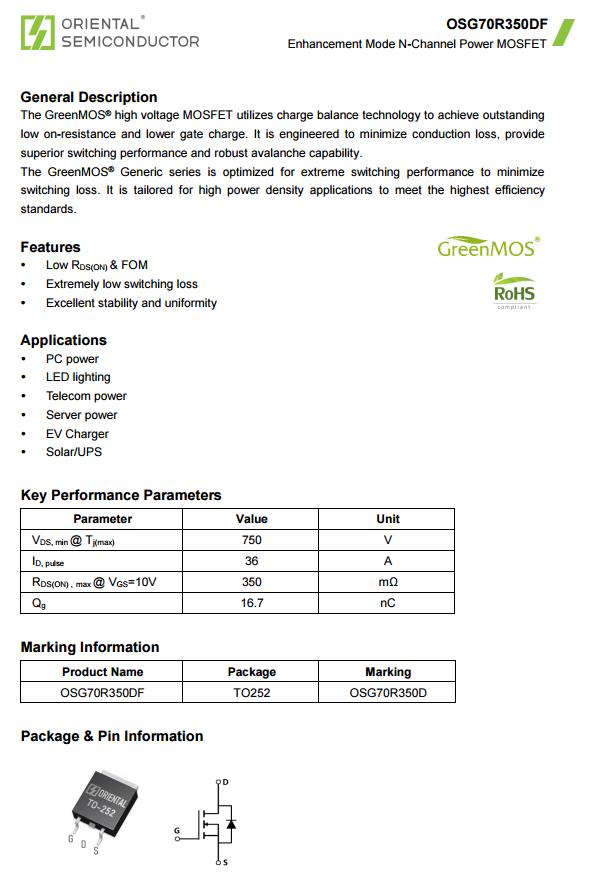

東微OSG70R350DF資料信息。

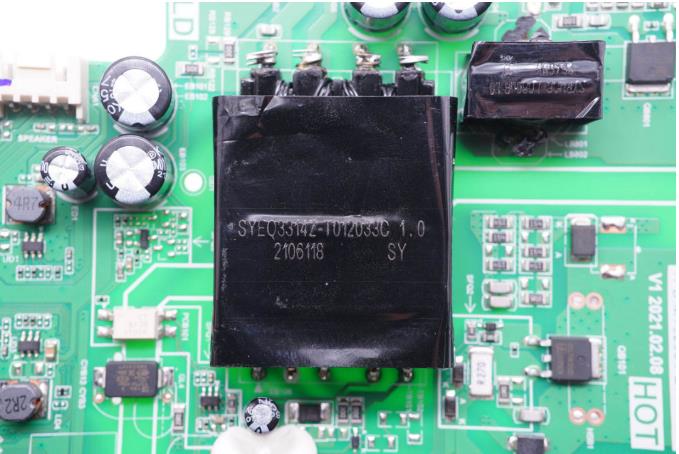

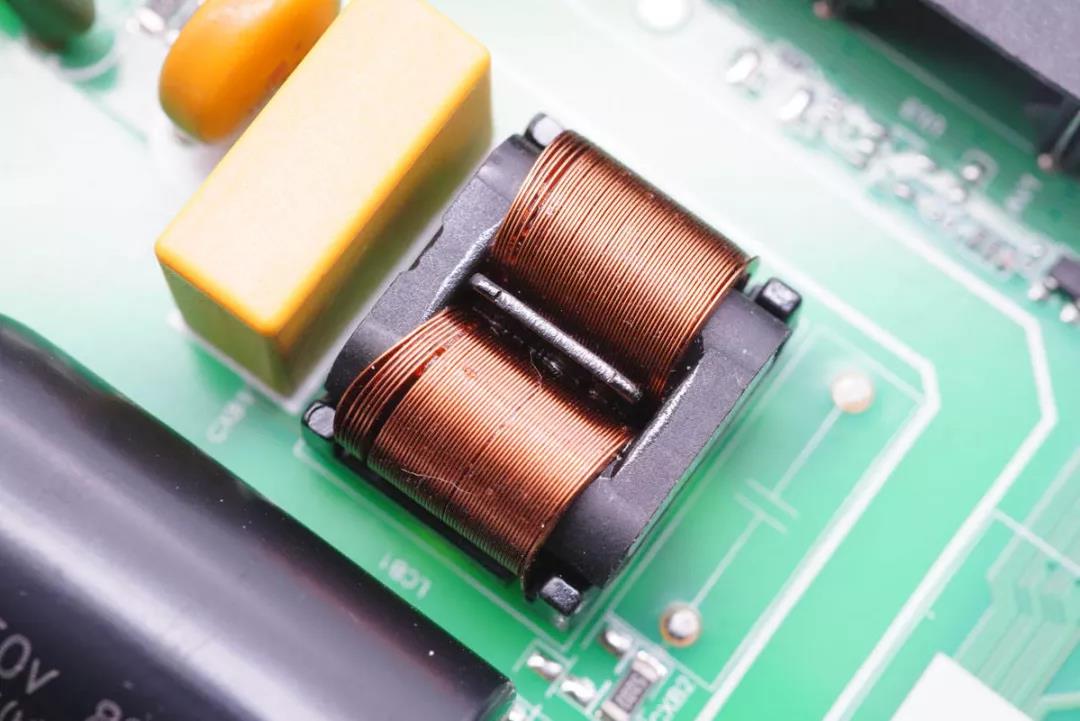

變壓器包裹黑色膠帶絕緣，頂部噴碼有信息。

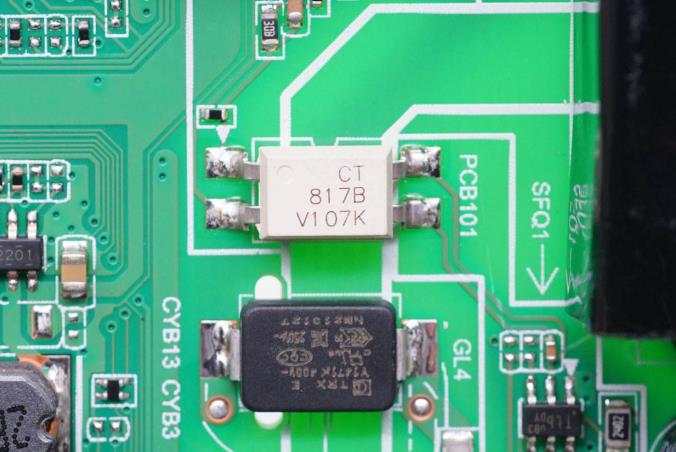

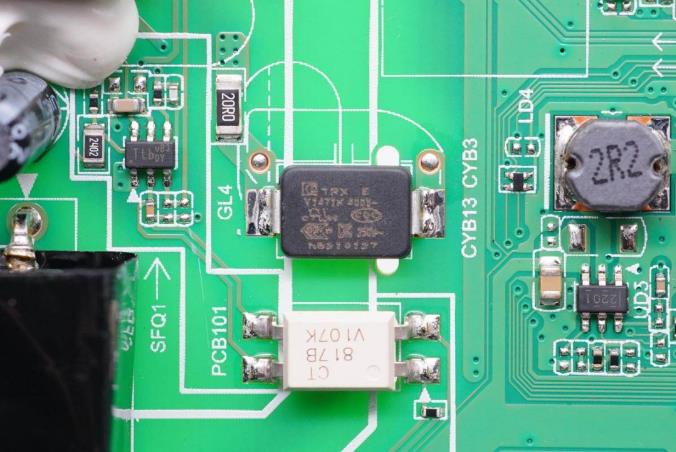

CT 817B光耦，用于反饋輸出電壓。

旁邊還有一顆特銳祥貼片Y電容。

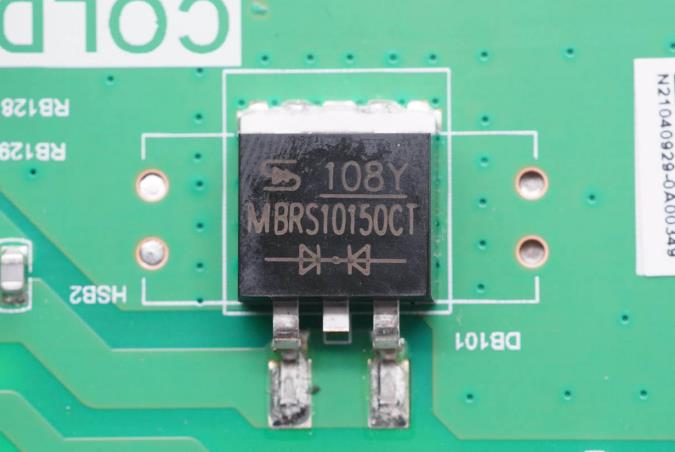

臺半 MBRS10150CT肖特基二極管，10A150V耐壓，用于電源輸出整流。

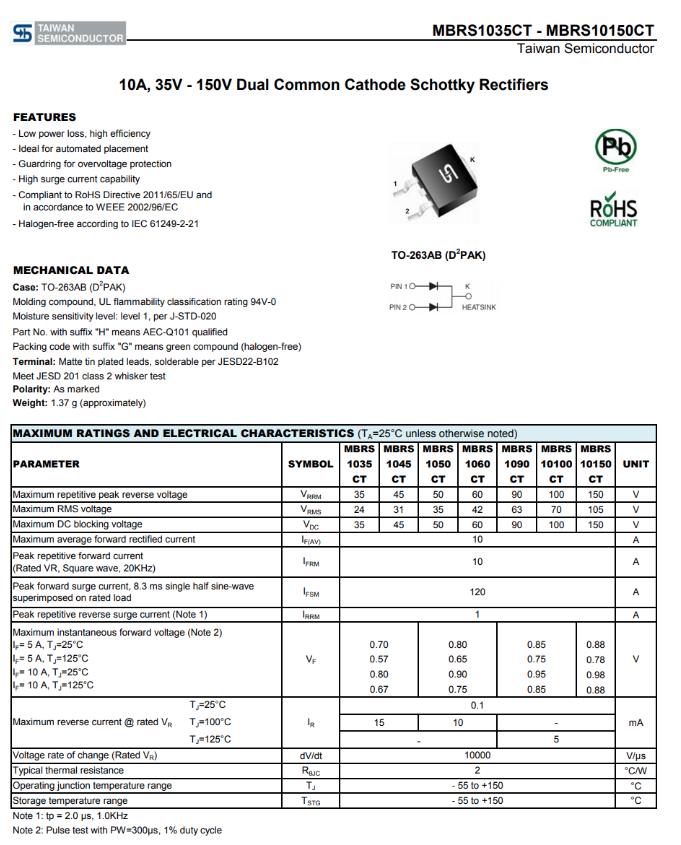

臺半 MBRS10150CT 詳細資料。

兩顆輸出濾波電解電容來自東佳，規格均為63V 100μF。

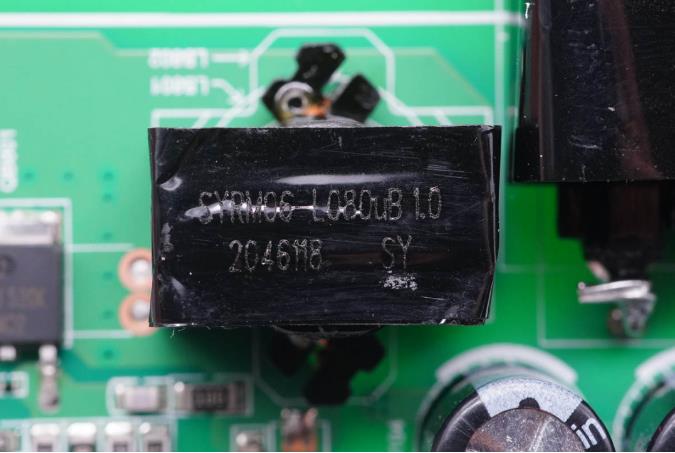

LED背光升壓電感也包裹黑色絕緣膠帶。

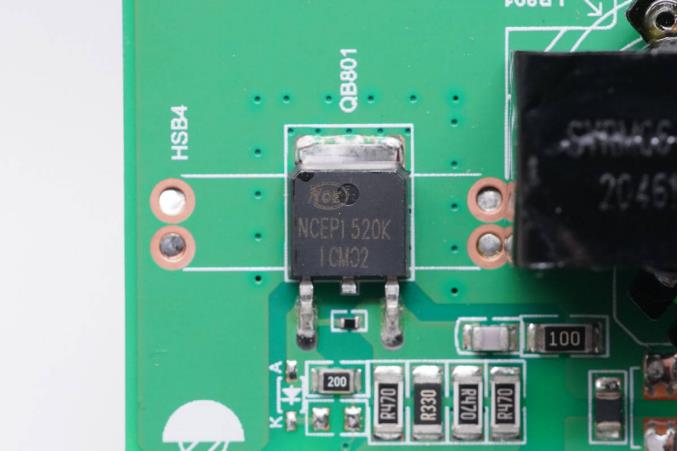

新功率NCEP1520K，耐壓150V，NMOS，用于LED背光升壓。

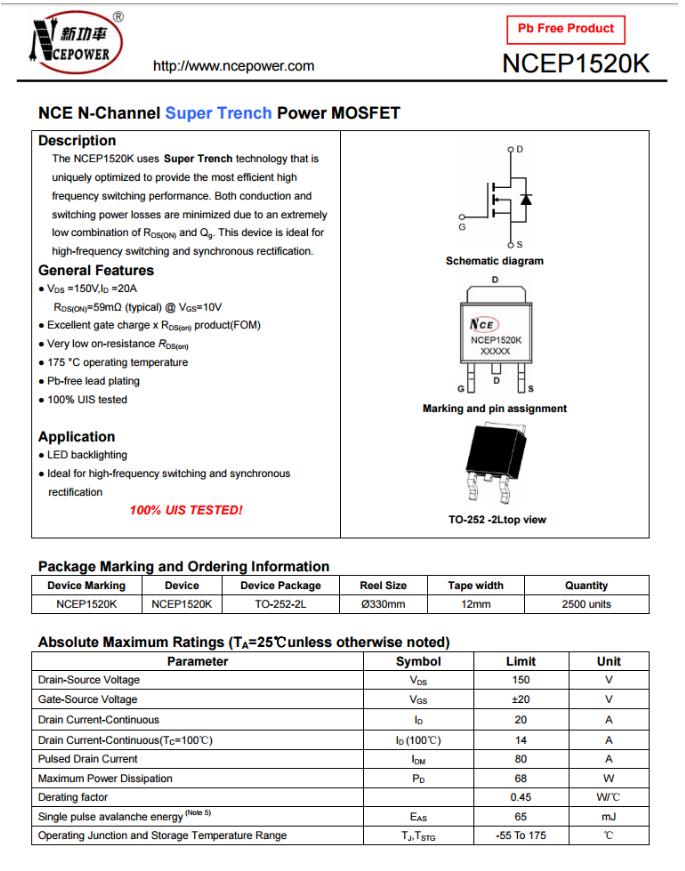

新功率NCEP1520K資料信息。

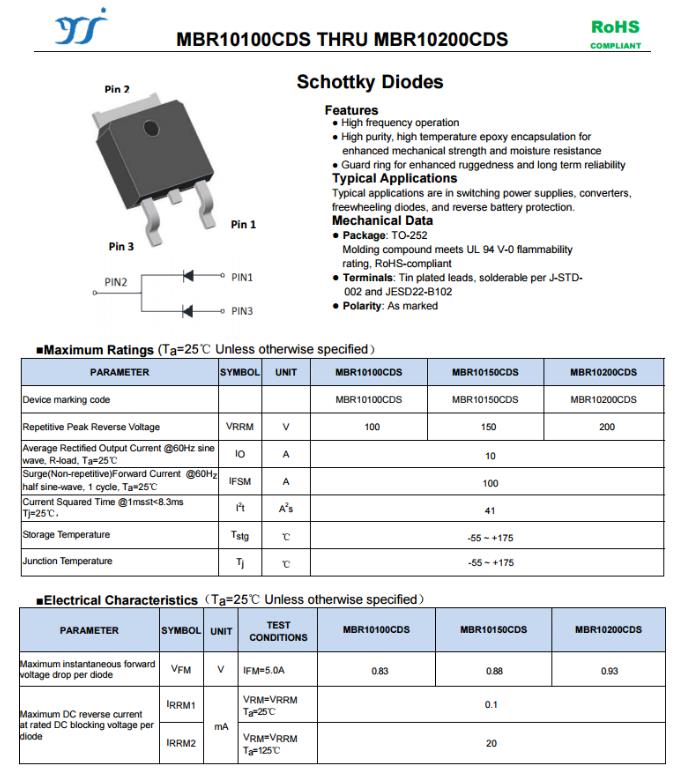

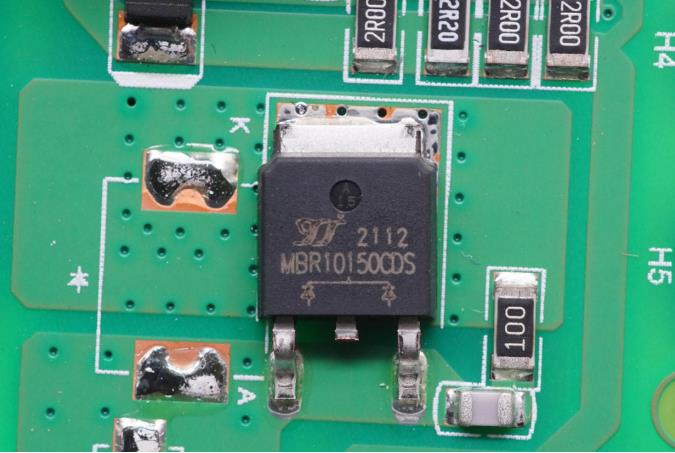

楊杰MBR10150CDS肖特基二極管，10A，耐壓150V，用于背光升壓整流。

楊杰MBR10150CDS資料信息。

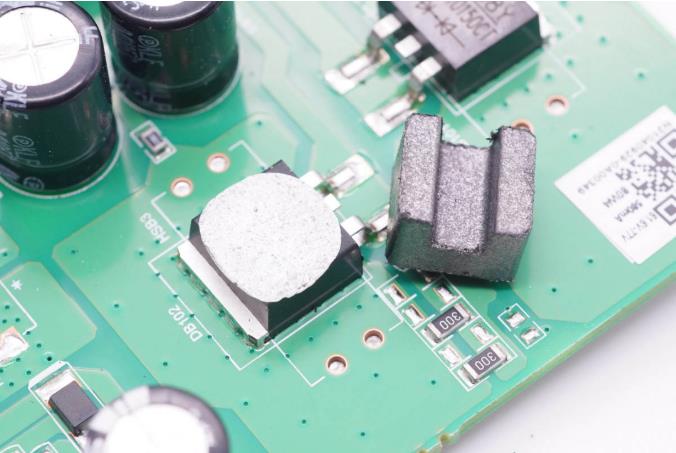

另外一顆二極管上用導熱膠粘貼一塊散熱片。

吉林華微快恢復二極管10F40S3，10A，耐壓400V。

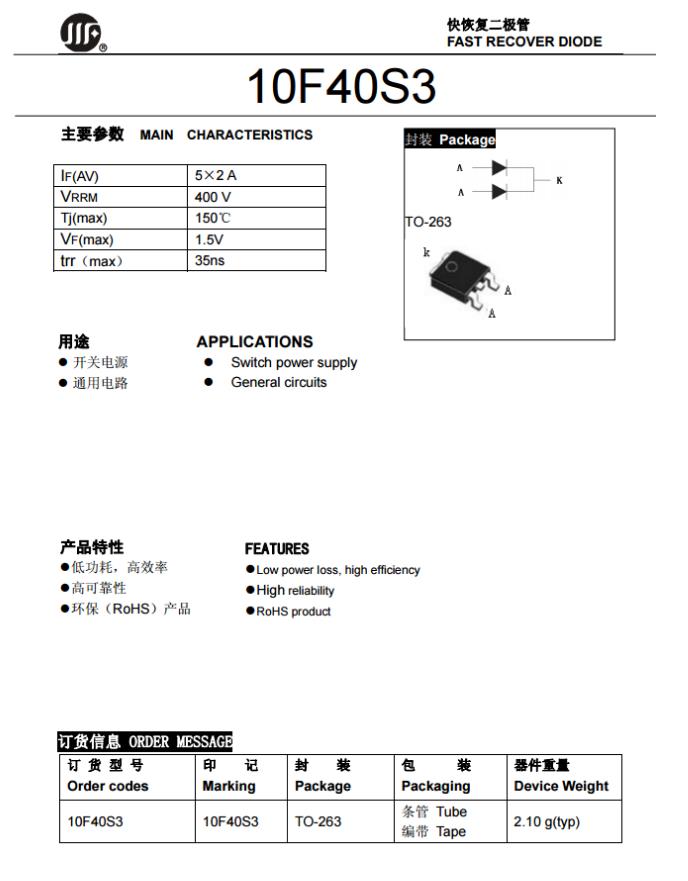

華微10F40S3 詳細資料。

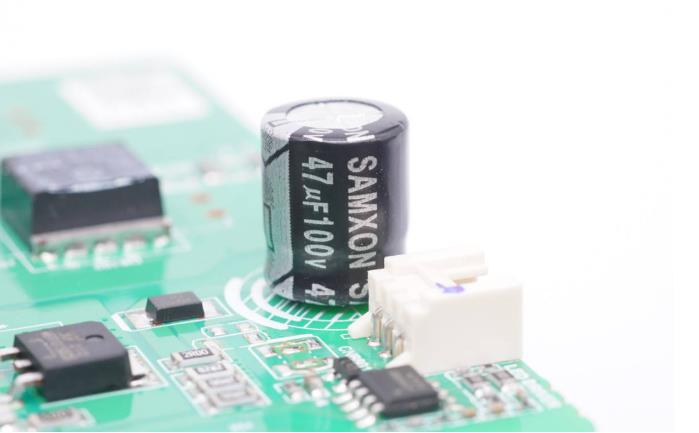

輸出濾波電解電容來自SAMXON三信，規格為100V 47μF。

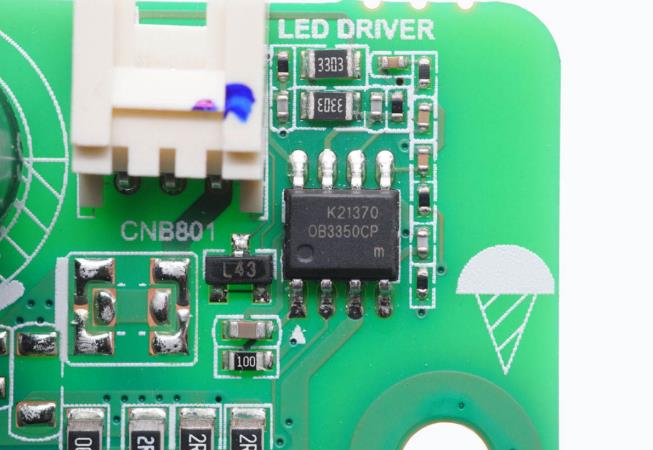

昂寶OB3350CP，高性價比LED調光控制器，配合MOS管和肖特基二極管和電感，用于電視機LED背光升壓驅動。

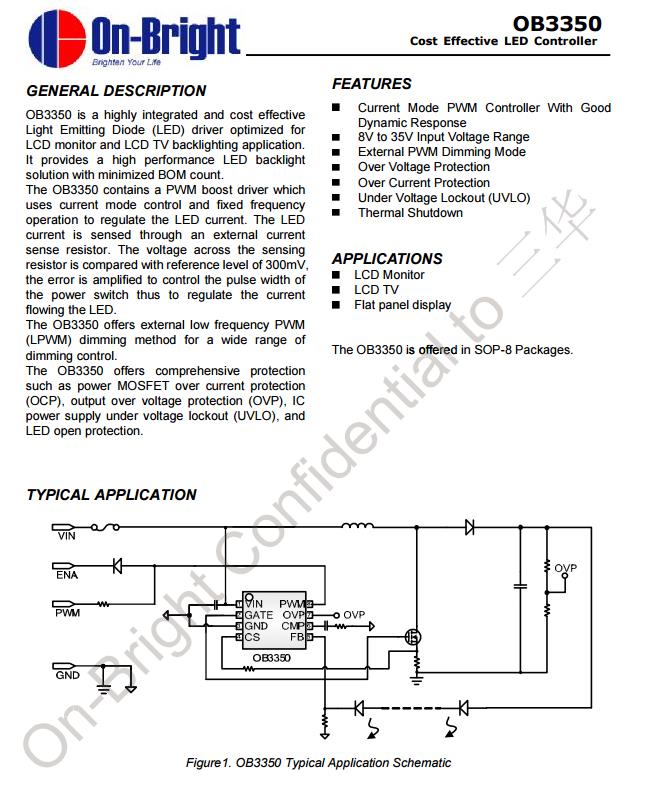

昂寶OB3350CP資料信息。

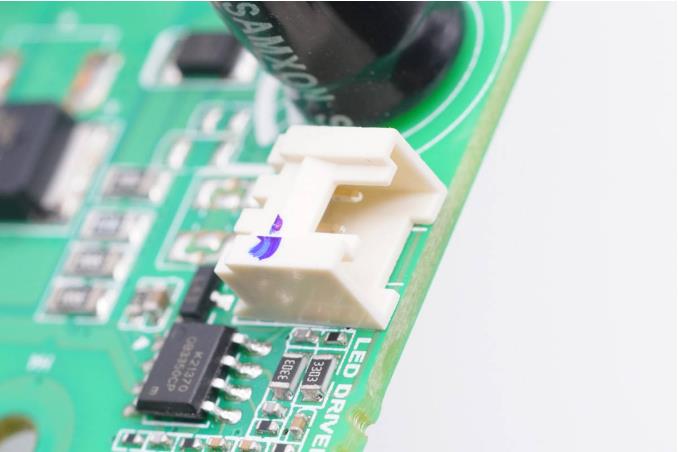

LED背光插槽特寫。

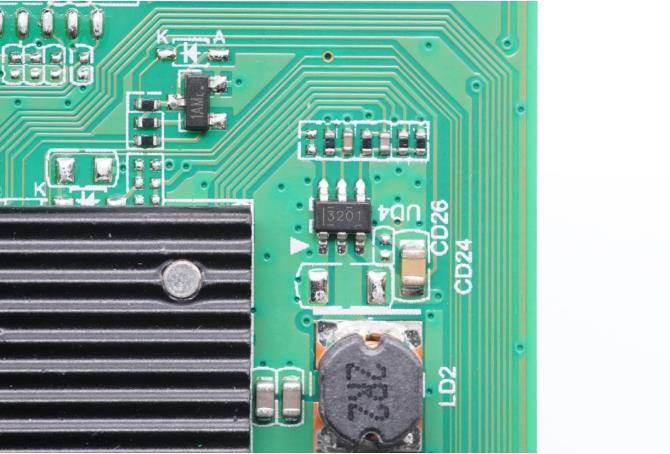

TI TPS563201 3A輸出同步整流降壓轉換器，用于電視機數字芯片供電，支持4.5-17V輸入。

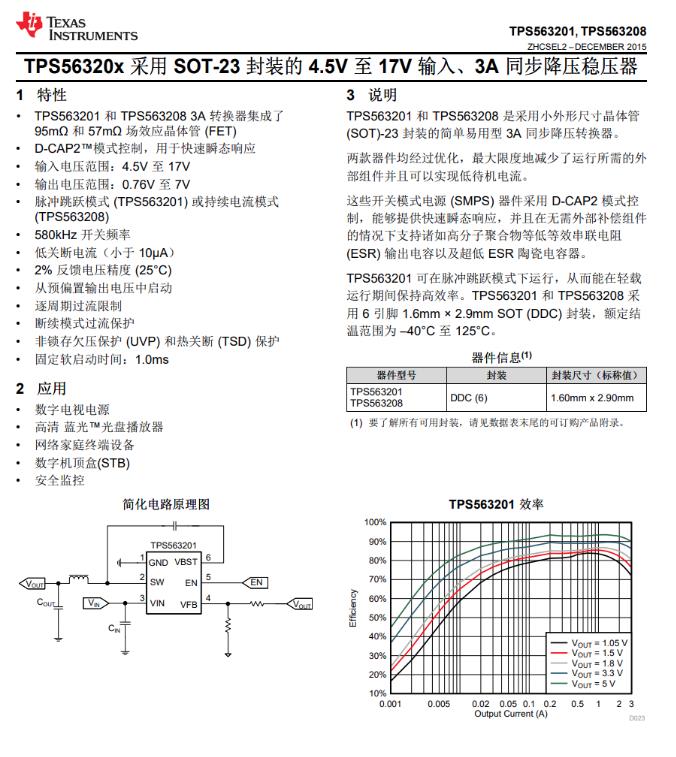

TI TPS563201 詳細資料。

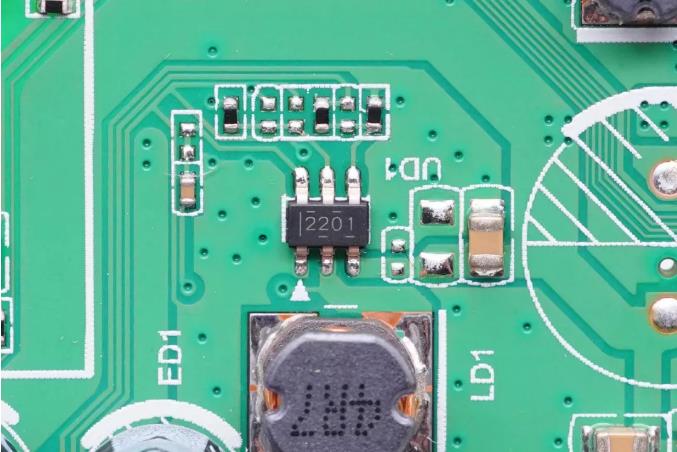

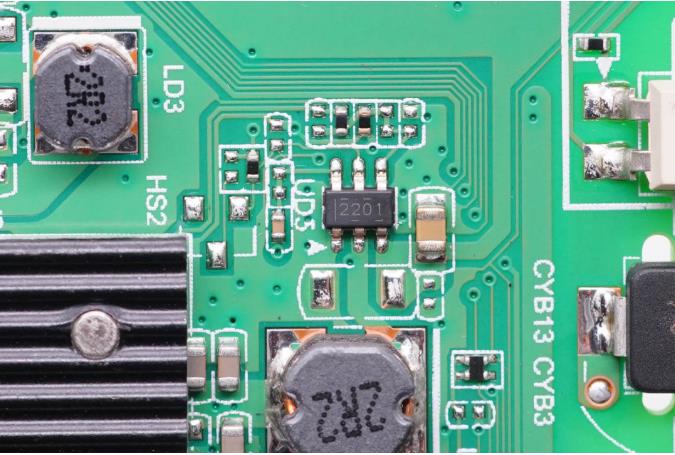

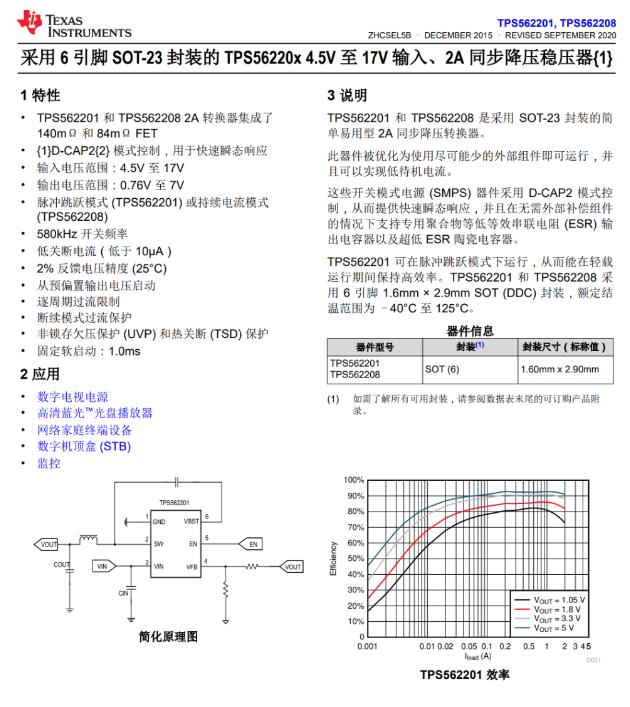

TI TPS562201 2A輸出同步整流降壓轉換器，為電視機數字電路單元降壓供電，支持4.5-17V輸入電壓。

TI TPS562201 詳細資料。

另外一顆TPS562201降壓電路。

另外一顆TPS562201降壓電路。

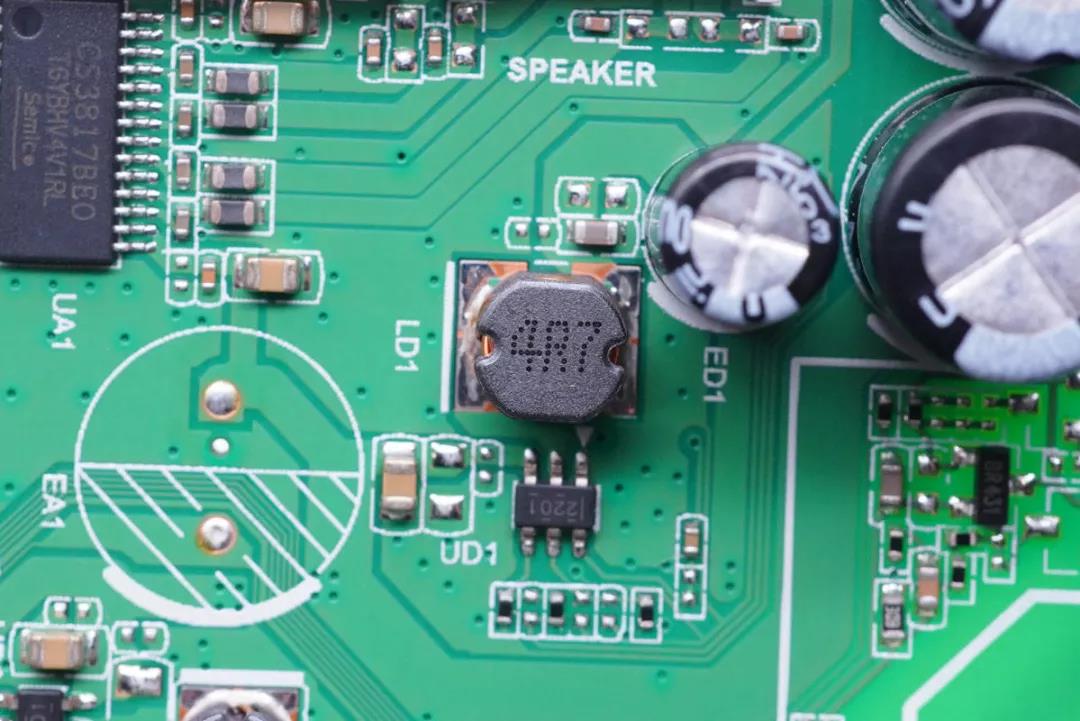

4R7降壓電感。

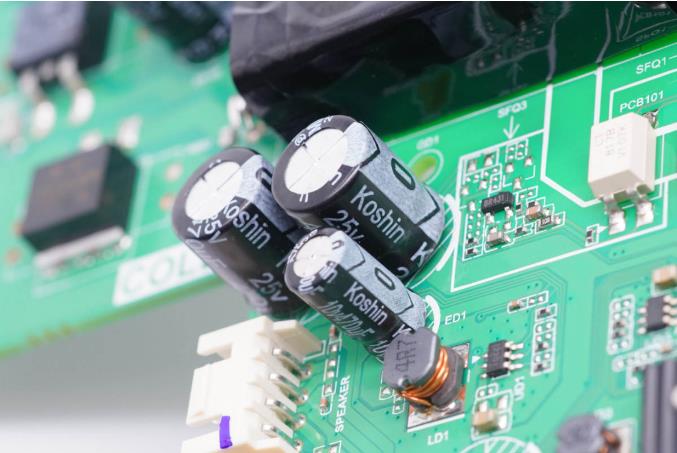

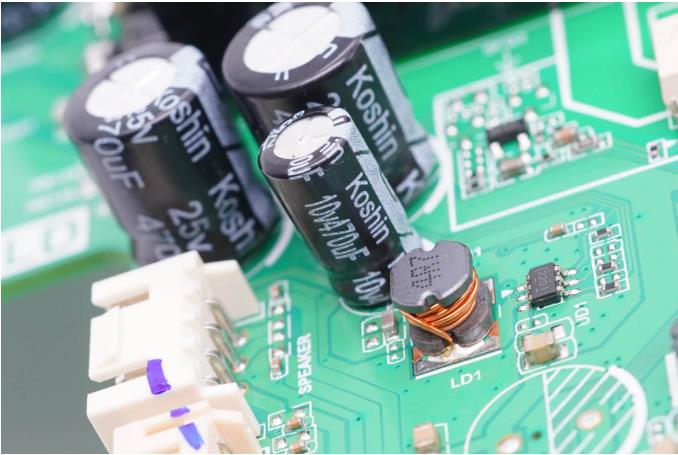

大小三顆電容均來自東佳，兩顆大電解電容規格均為25V 470μF。

小電容規格為10V 470μF。

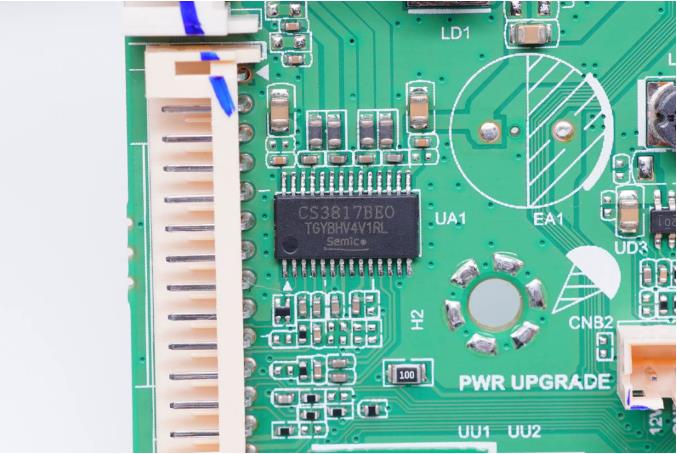

華潤矽科微 CS387BEO 立體聲D類功放，用于電視機伴音功放。

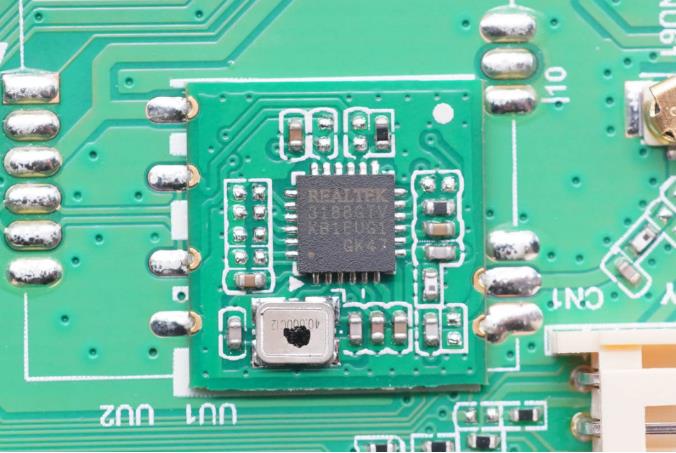

無線模組采用REALTEK RTL3188GTV芯片，用于電視機無線網絡連接。

USB2.0母座特寫，下方有塑料殼支撐。

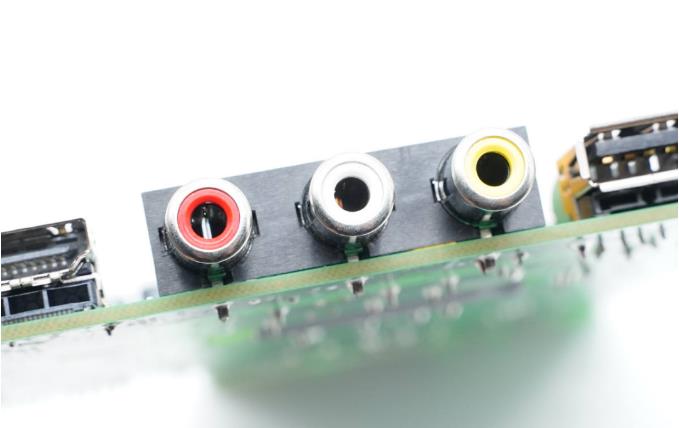

三個AV輸入接口特寫。

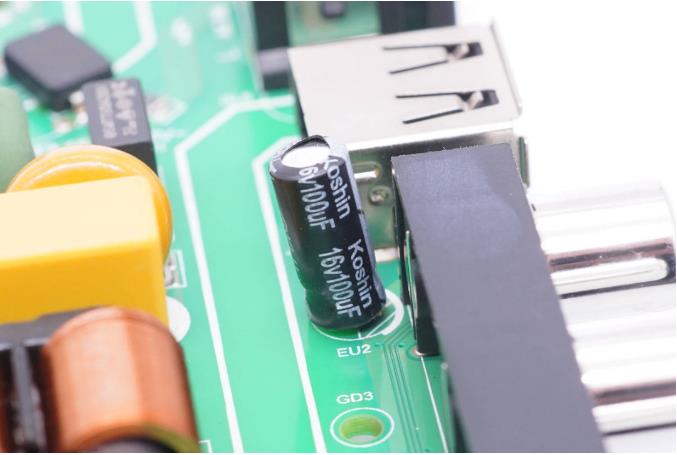

后面有一顆濾波電容，規格為16V 100μF，來自東佳。

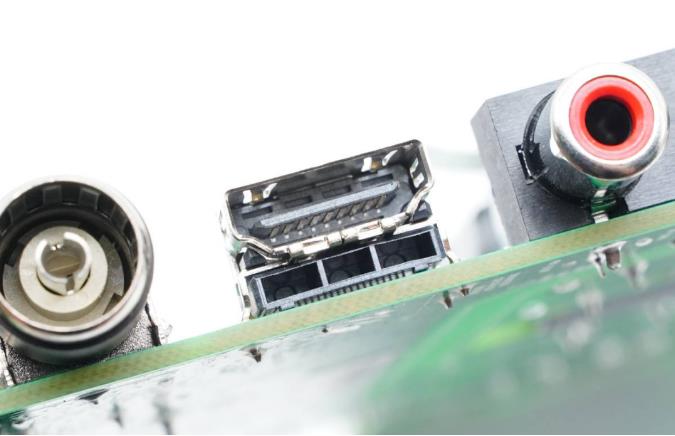

HDMI（2.0）接口母座特寫，同樣有塑料殼支撐。

天線輸入端口特寫。

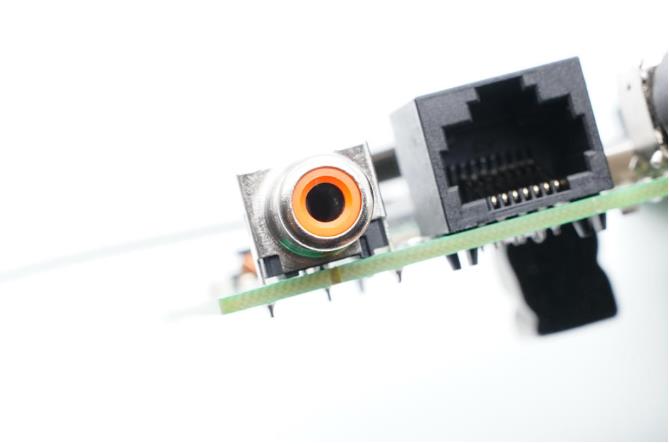

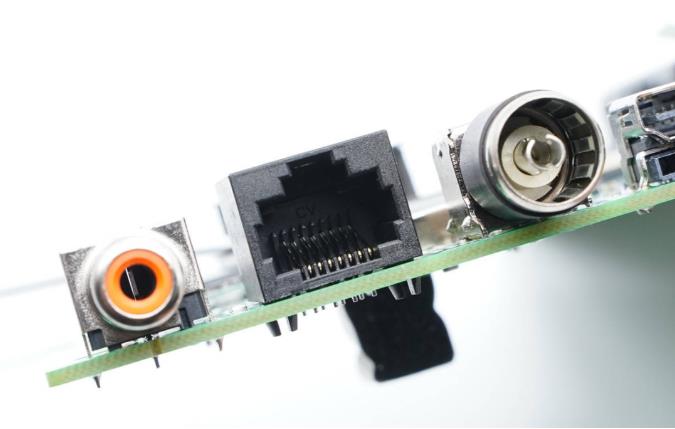

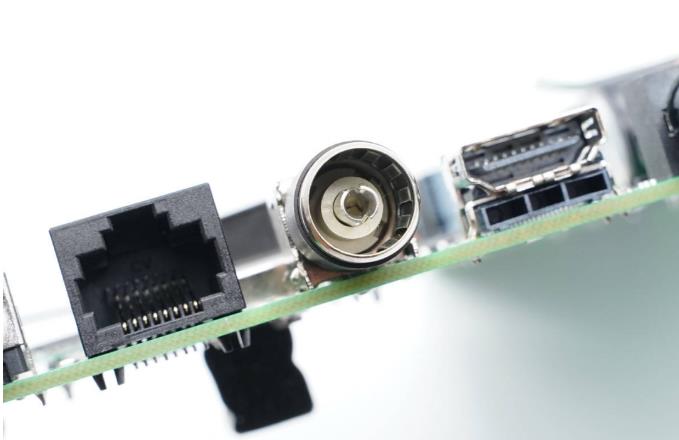

RJ45網絡接口特寫。

同軸輸出接口特寫。

充電頭網拆解總結

這款長虹電視的電路板拆下還是比較簡單的，連接導線均為插拔式設計，無論是組裝，還是對于后期的維修等，都會很方便。當然此次拆解也只是單純想和大家分享下如今的智能電視內部的基本設計情況，各位請勿模仿私自拆開，以免自家電視故障了不能保修，造成不必要的損失。

充電頭網通過拆解了解到，長虹電視的電源采用了特銳祥四顆貼片型Y電容，基于單路反激架構輸出為背光供電和數字芯片供電，開關電源輸出采用肖特基二極管整流。背光供電通過昂寶OB3350CP控制升壓，數字處理器供電通過多顆TI TPS562201和一顆TPS563201同步降壓轉換器供電。

電視機主板上集成WiFi模塊和有線網絡接口，方便連接網絡。數字信號處理和開關電源在一塊電路板上，降低生產成本。
