深圳市科訊實業有限公司創建于1992年，是集研發、生產、銷售于一體的高新技術企業。面對大火的氮化鎵快充和20W迷你充市場，科訊先后推出了65W 1A1C氮化鎵快充充電器和迷你20W PD快充充電器供客戶選擇。

如今隨著30W迷你氮化鎵快充市場的興起，科訊又順勢推出了一款迷你33W快充氮化鎵充電器以滿足市場需求，讓iPhone以外的用戶也能體驗到小體積以及更高功率迷你充的好。

這款充電器有固定和折疊插腳兩種款式，兼容市面上大多數主流快充協議，還支持PPS快充，可以兼容更多品牌設備。下面充電頭網就對這款充電器進行詳細拆解，看看做得如何。

一、科訊33W氮化鎵充電器外觀

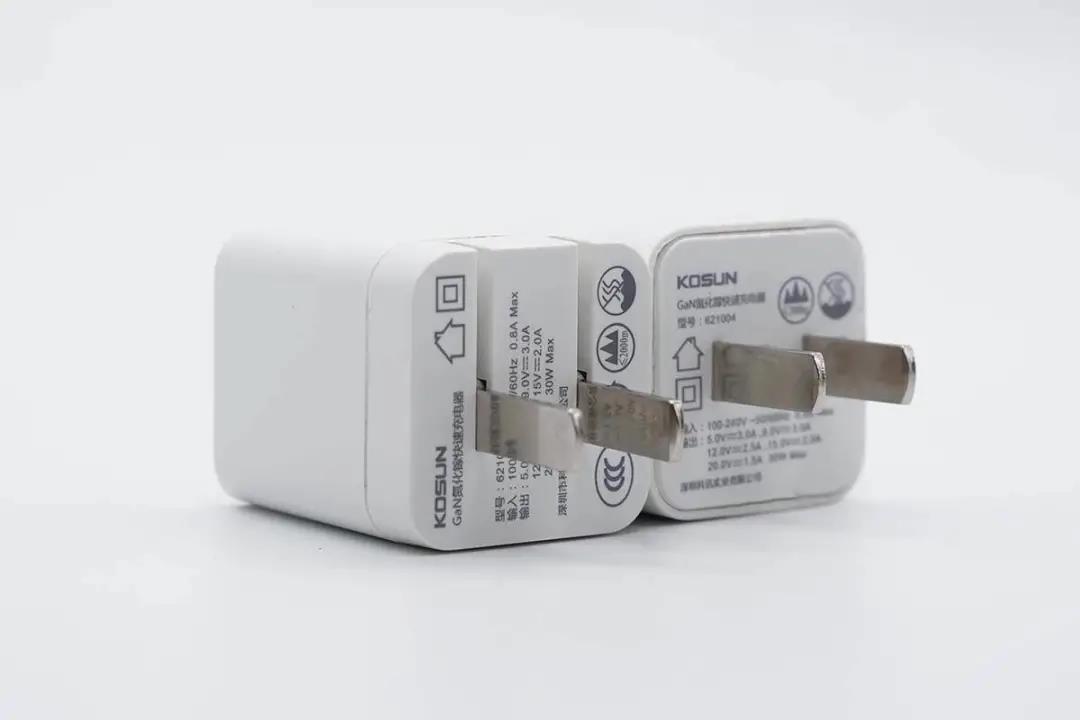

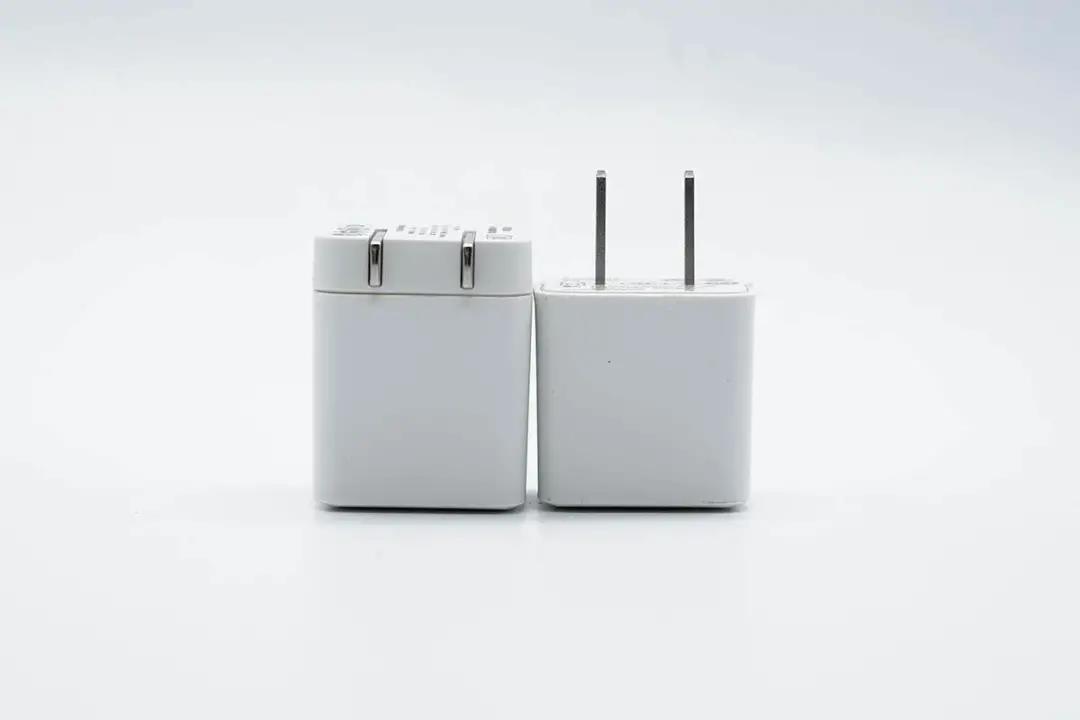

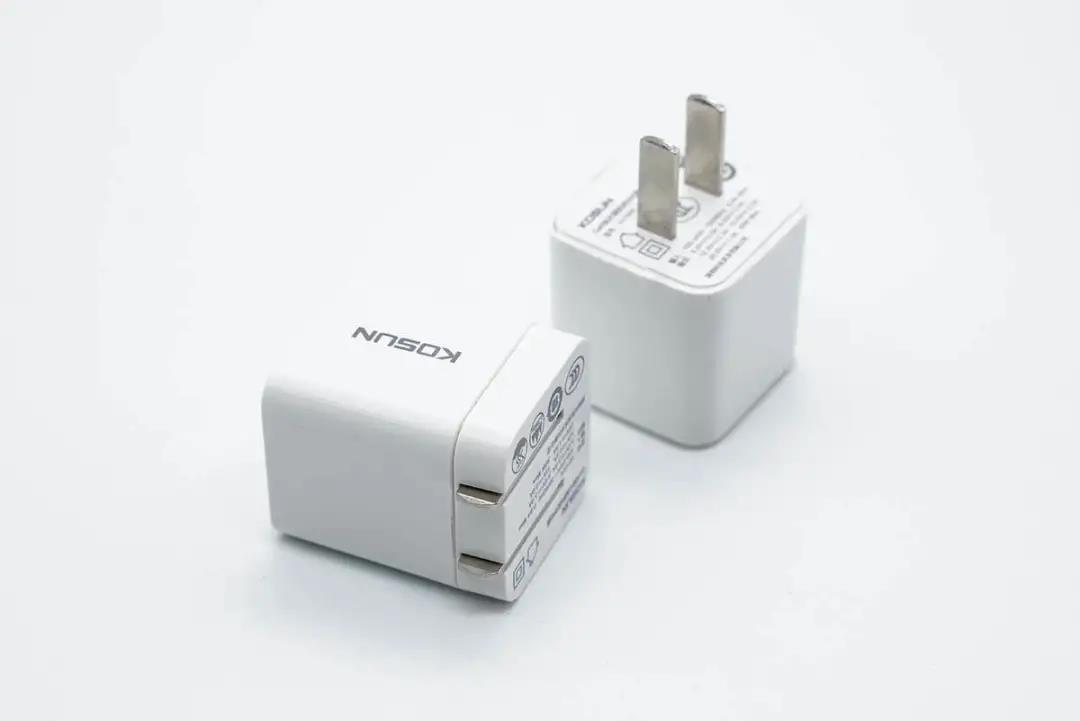

科訊這款迷你33W氮化鎵充電器有固定和折疊拆解兩種款式。

兩款充電器一是插腳不同，固定插腳款適合居家辦公等固定場所使用，折疊插腳款適合攜帶外出。

其次是機身長度不同，折疊插腳款式稍長一些。

除此之外，兩者的橫截面大小相同。

參數也一樣，下面我們以固定插腳款式為例進行介紹。

充電器采用小方塊造型設計，PC阻燃材質白色外殼表面啞光，整體小巧設計簡潔。

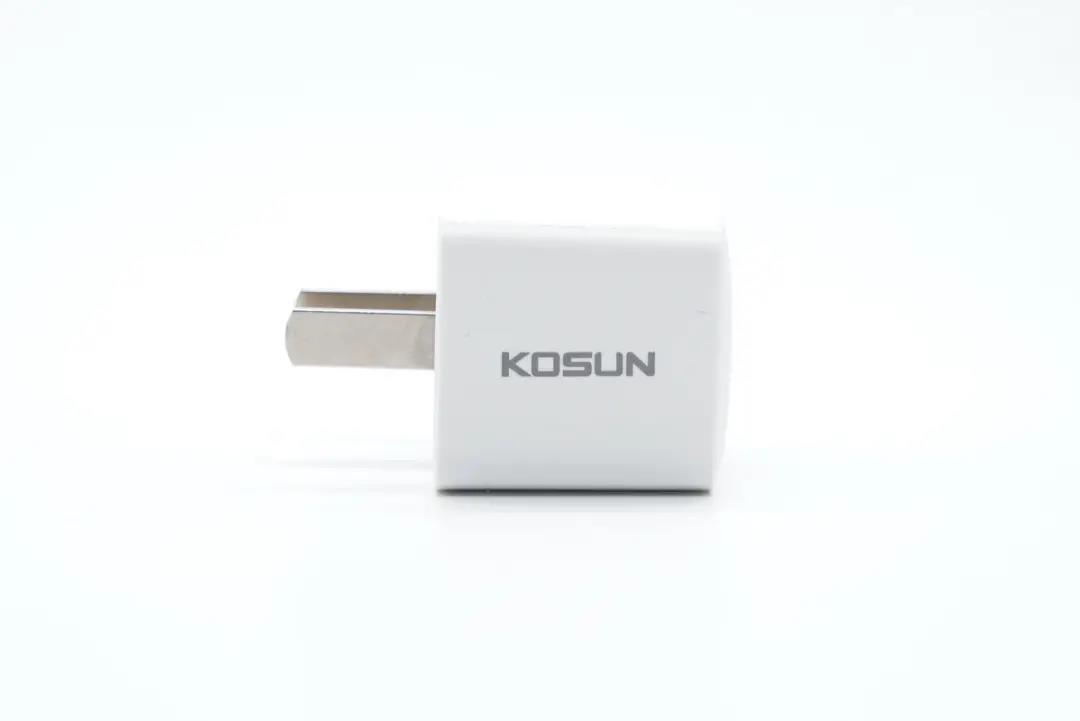

腰身上印有KOSUN品牌。

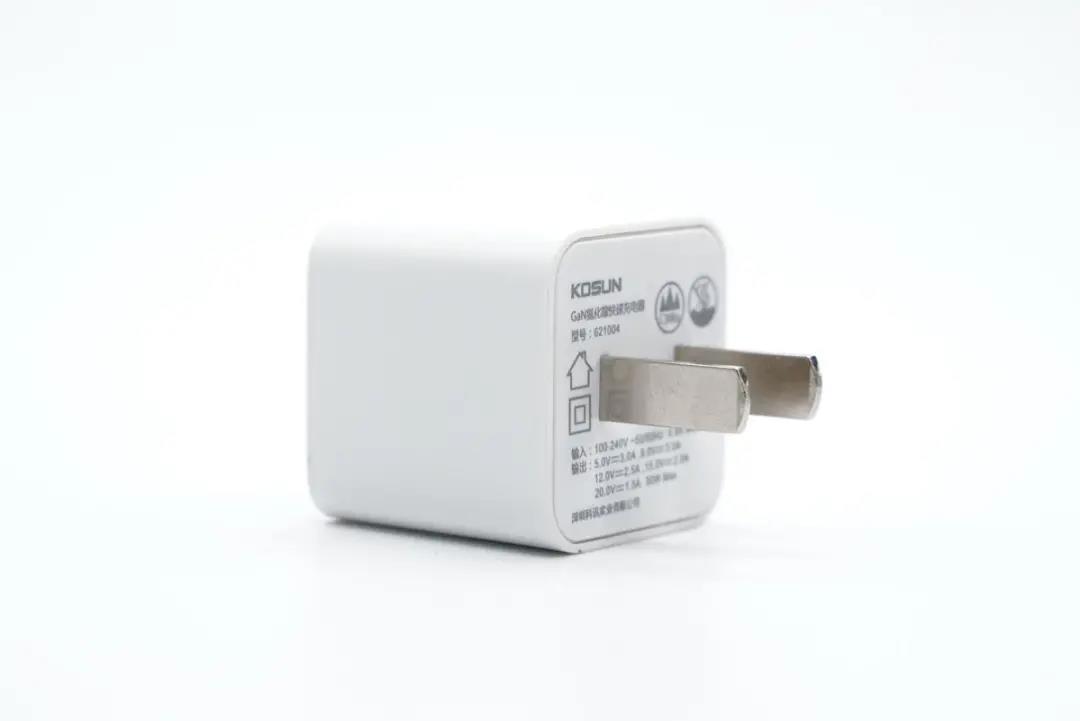

輸入端配備固定式國標插腳。

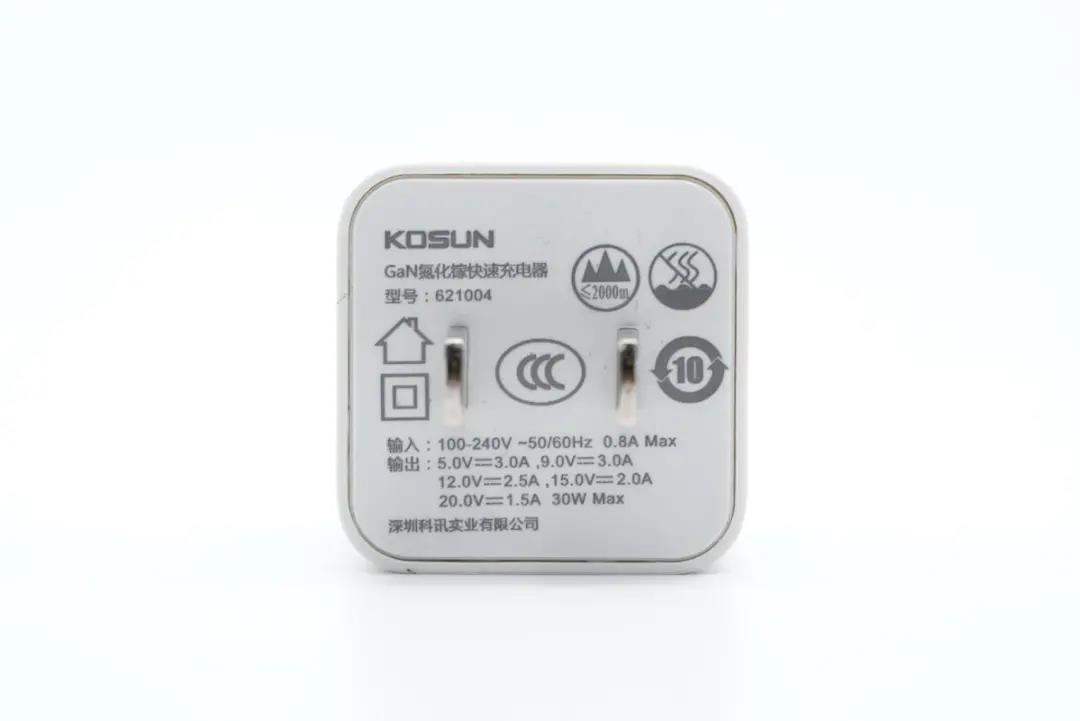

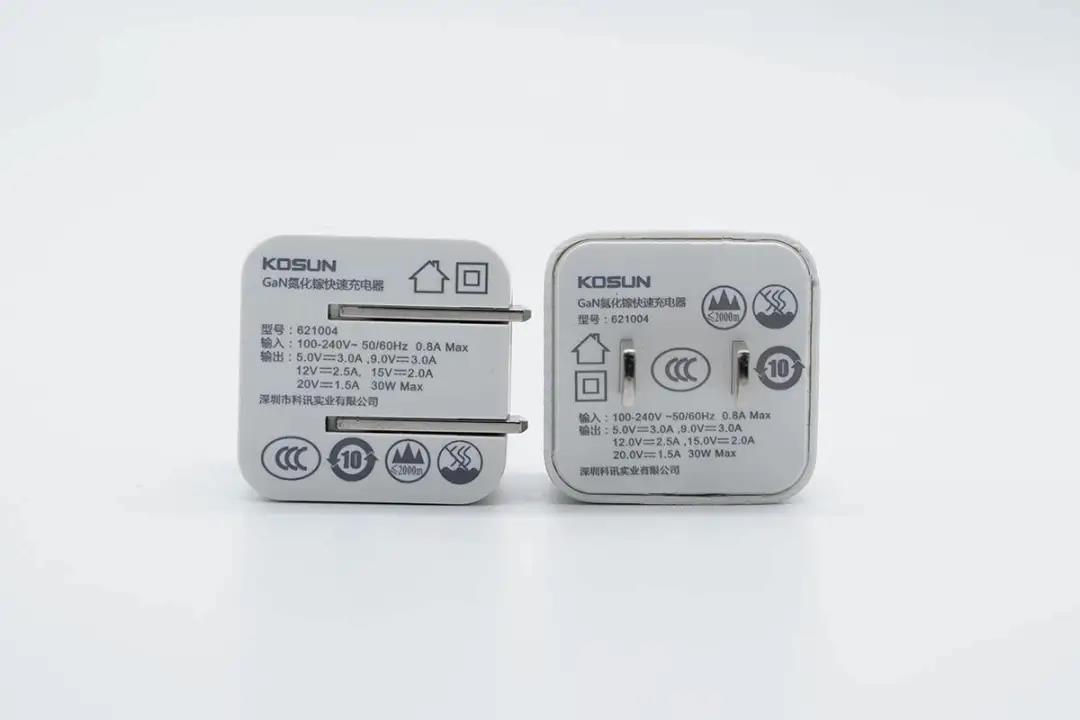

輸入端外殼上標注有充電器參數信息

型號：621004

輸入：100-240V~ 50/60Hz 0.8A

輸出：5V3A、9V3A、12V2.5A、15V2A、20V1.5A，30W Max

制造商：深圳市科訊實業有限公司

產品已經通過了3C認證。

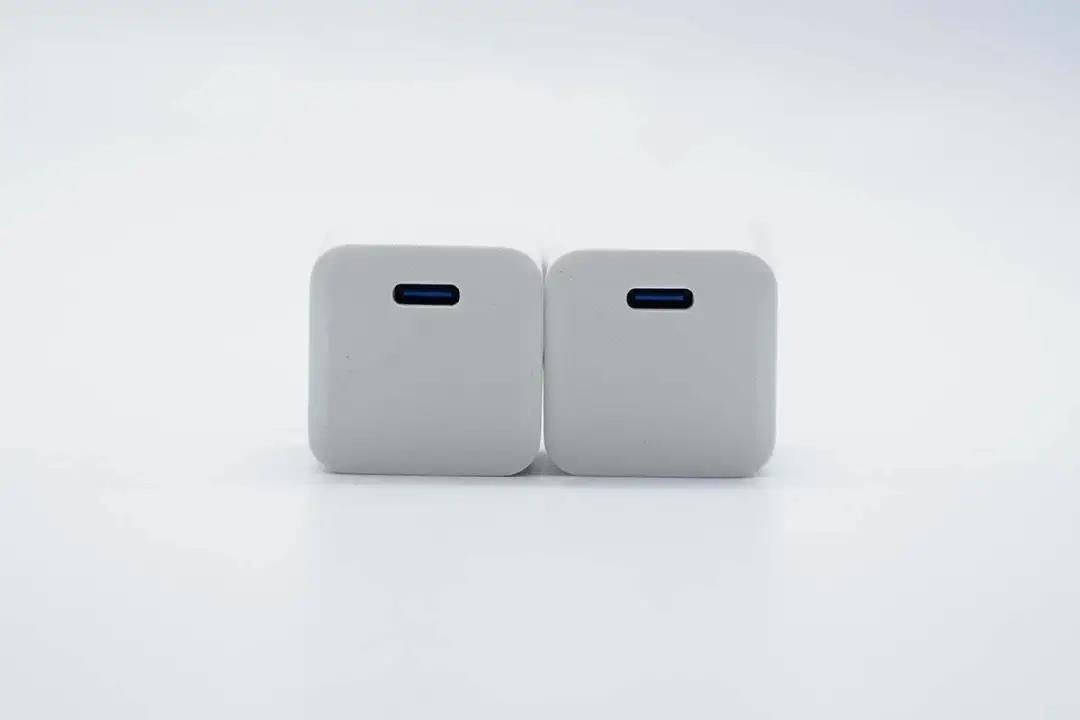

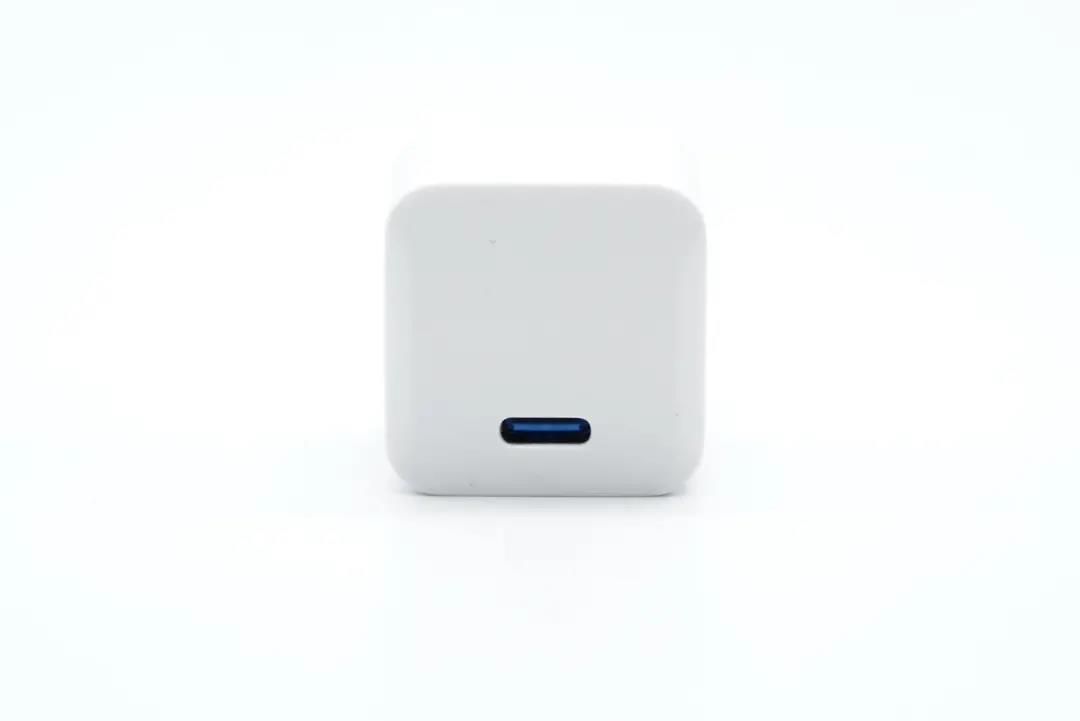

輸出頂面微凸，并做了曬紋設計，兩側傾斜，十分有特點。充電器配備單USB-C口，藍色膠芯不露銅。

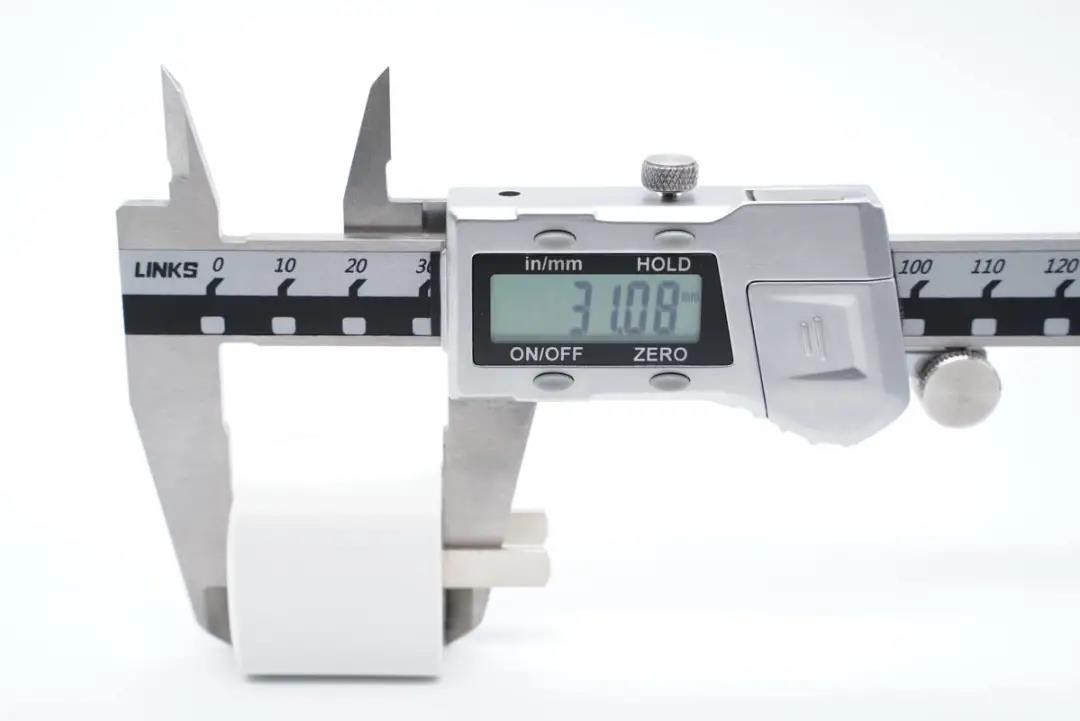

測得機身高度為31.08mm。

寬度為30.18mm。

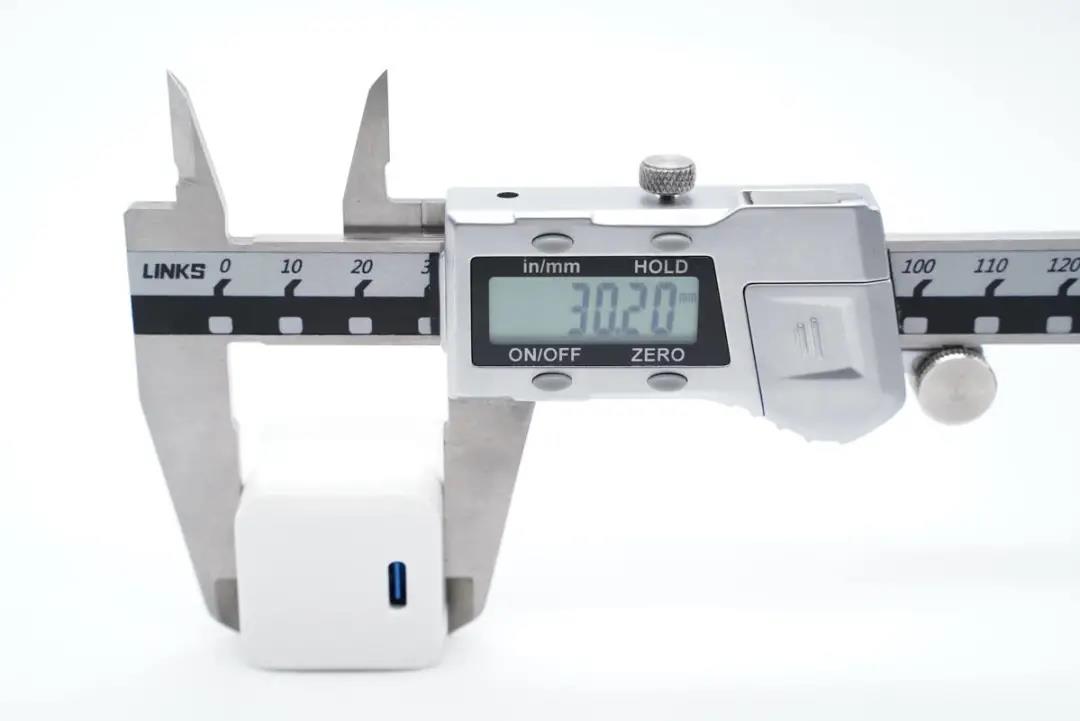

厚度為30.2mm。通過三維可以算得充電器體積約為28.33cm3，功率密度約為1.16W/cm3。

和蘋果30W充電器直觀對比，體積優勢非常明顯。

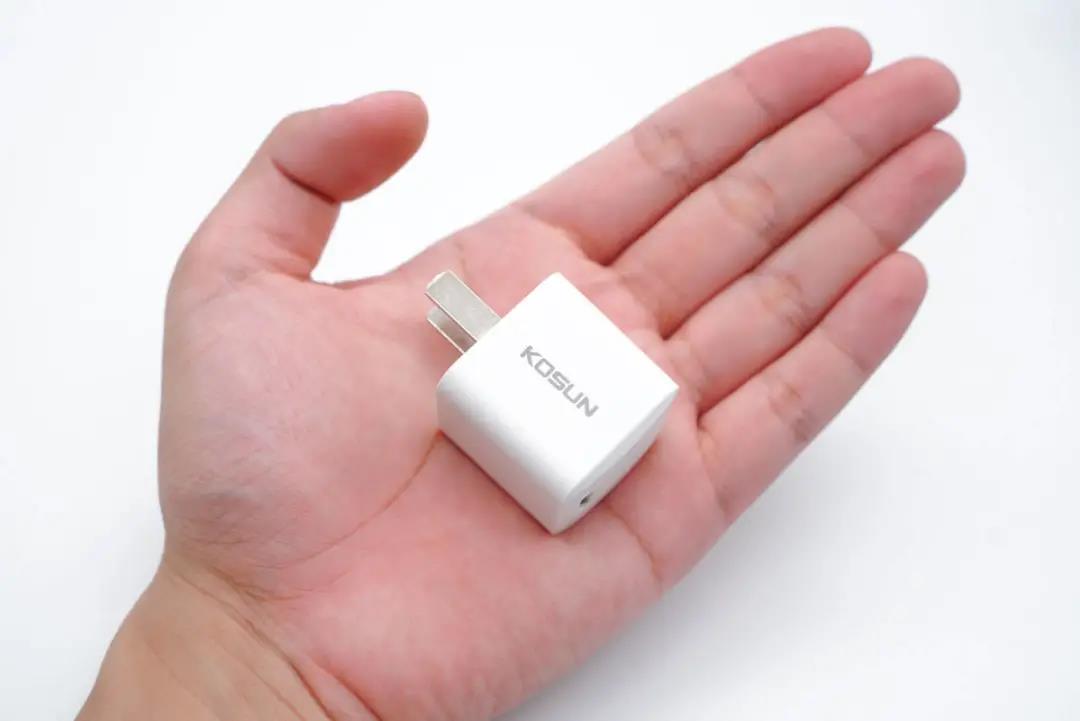

拿在手上的直觀感受，十分小巧。

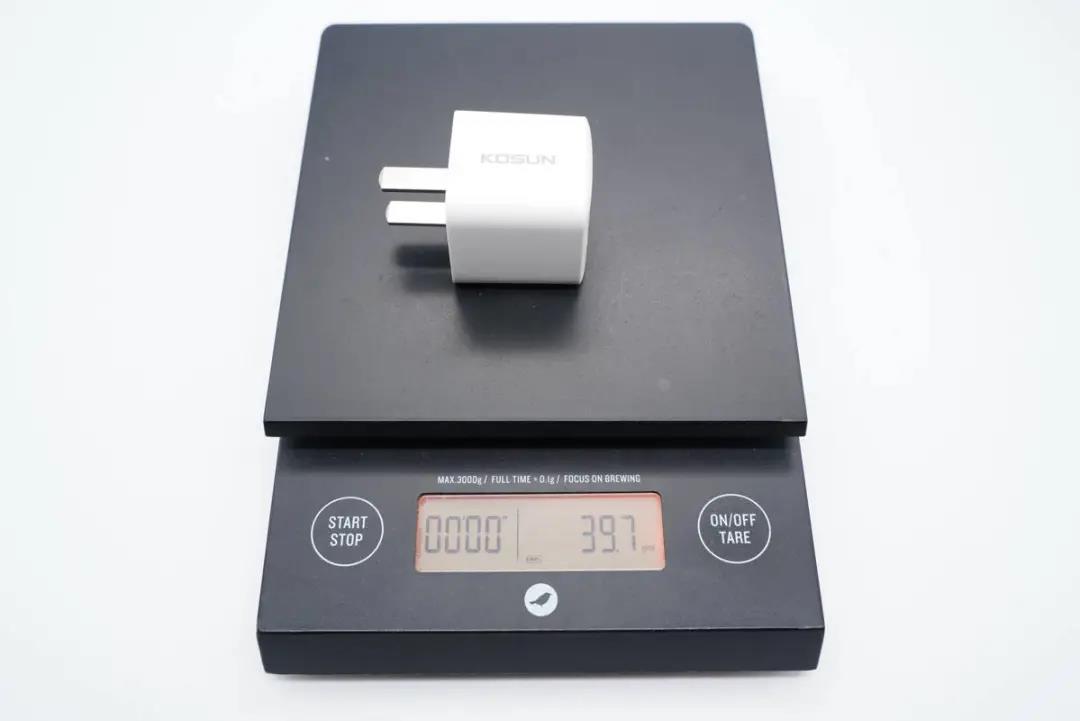

充電器凈重約為40g。

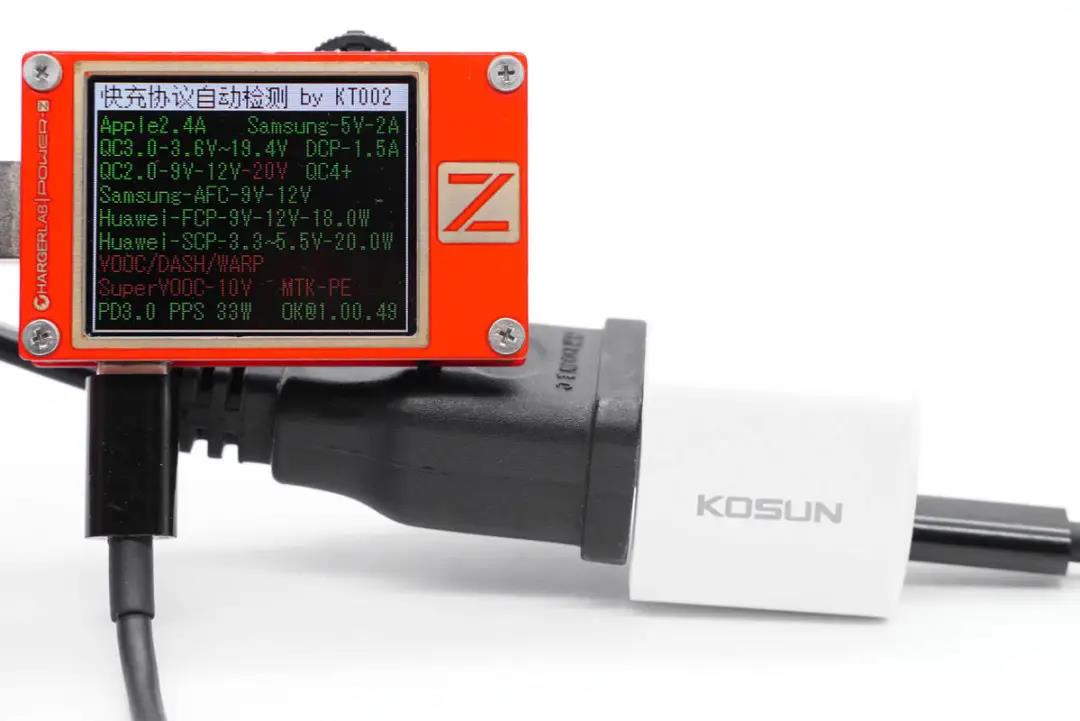

使用ChargerLAB POWER-Z KT002檢測USB-C口輸出協議，顯示支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PD3.0和PPS快充協議。

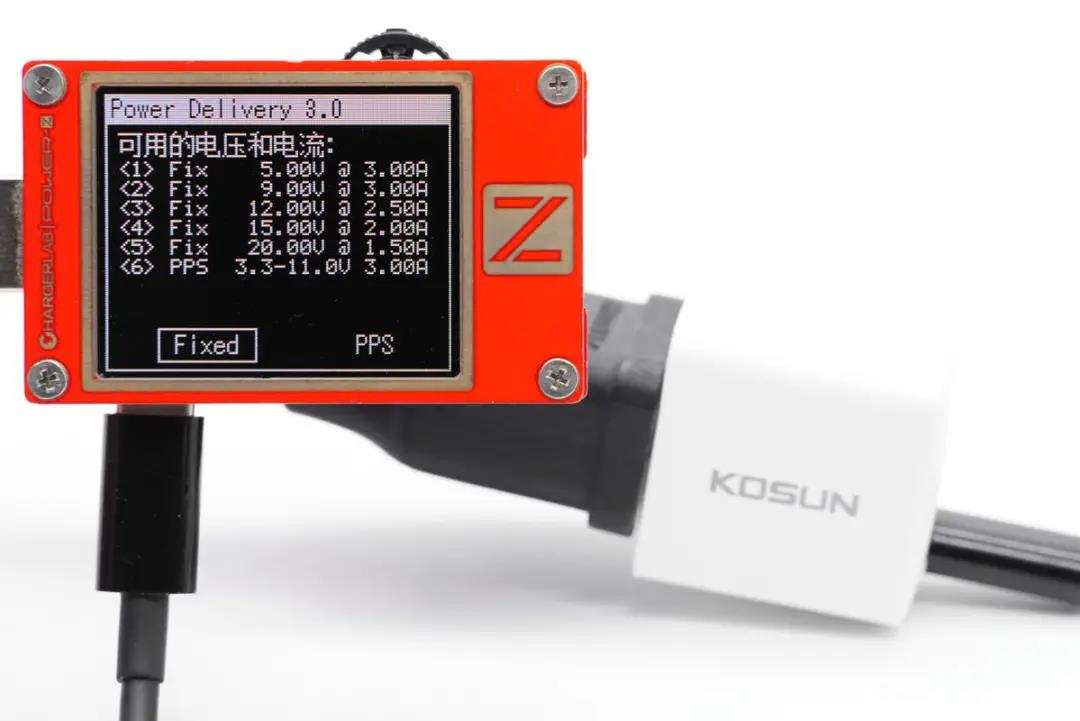

此外PDO報文顯示C口還具備5V3A、9V3A、12V2.5A、15V2A、20V1.5A五組固定電壓檔位，以及3.3-11V3A PPS電壓檔位。

二、科訊33W氮化鎵充電器拆解

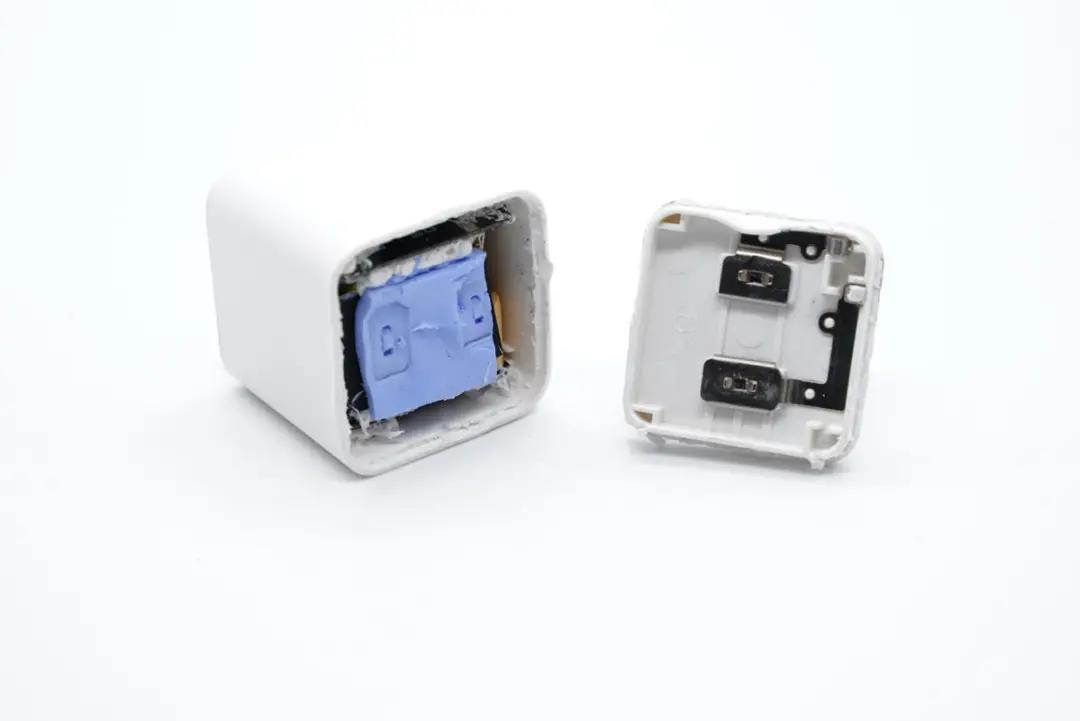

將機身殼拆開，輸入端貼有一塊藍色導熱墊，插腳和金屬彈片壓接，彈片與電路板接觸通電。

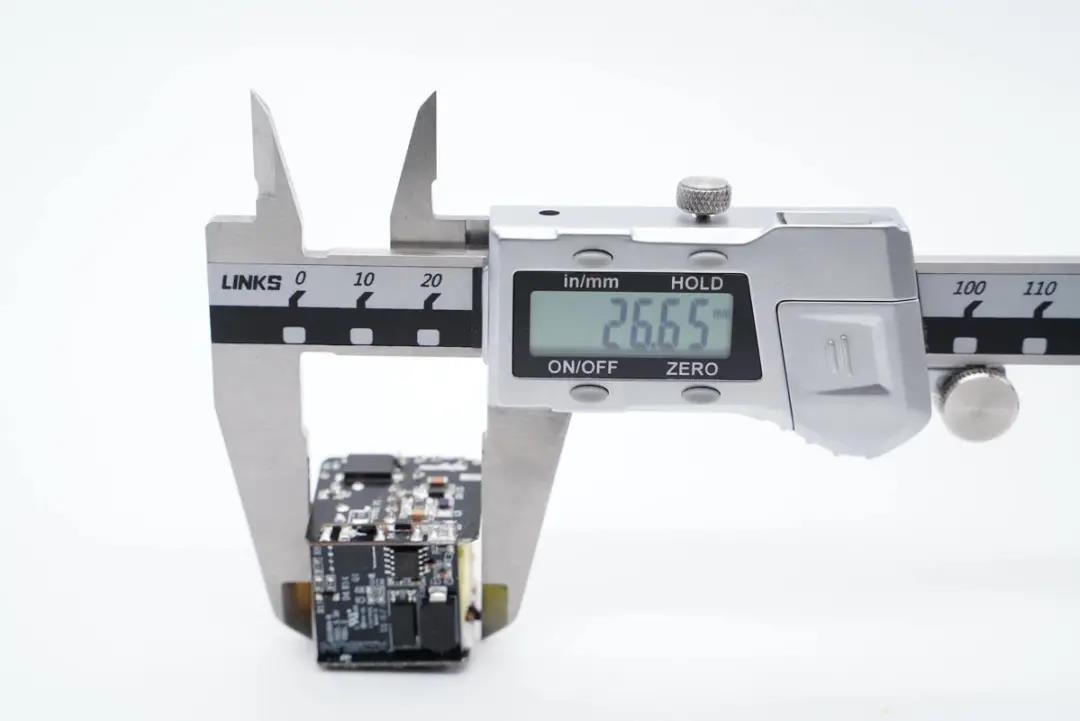

測得模塊高度為26.65mm。

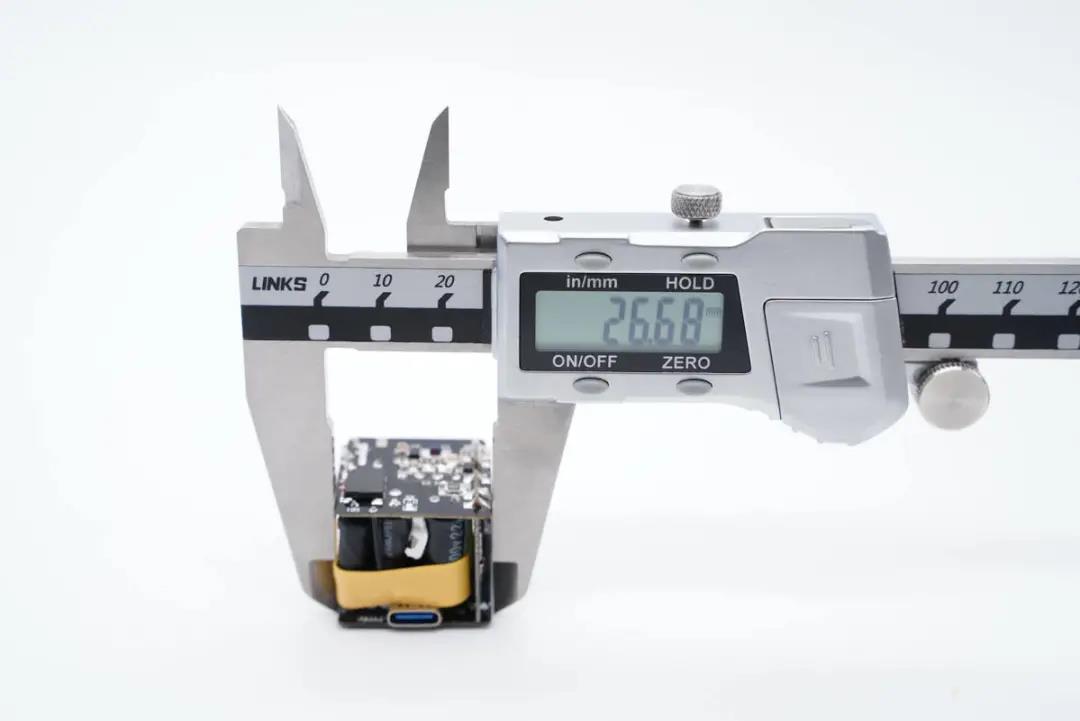

寬度為26.68mm。

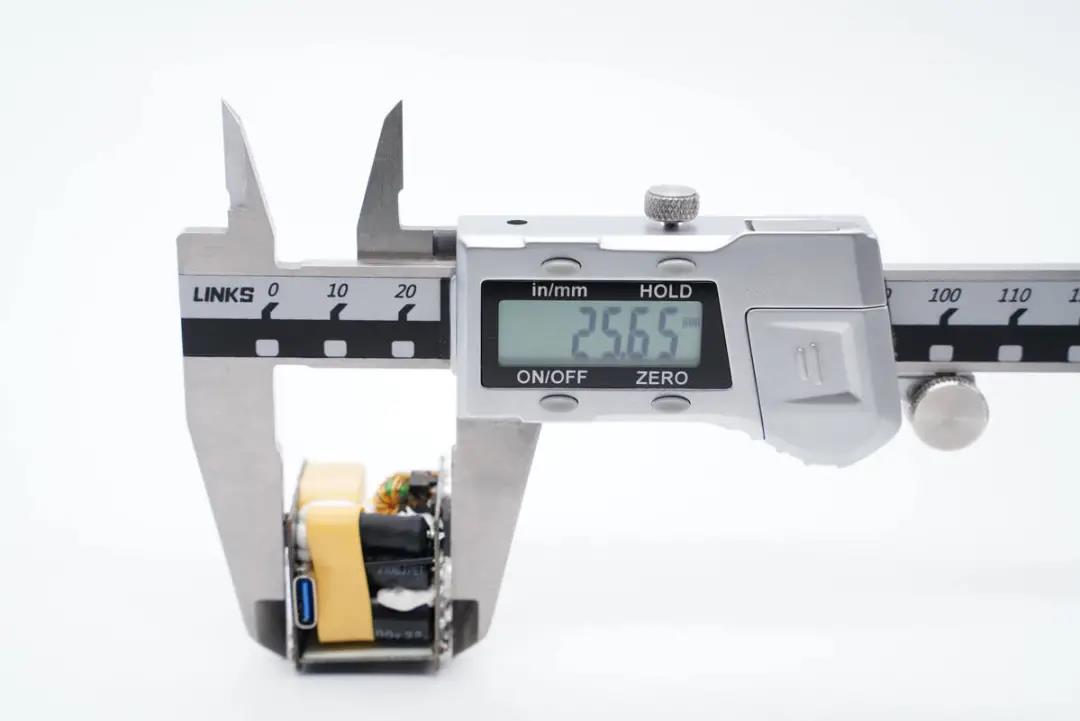

厚度為25.65mm、

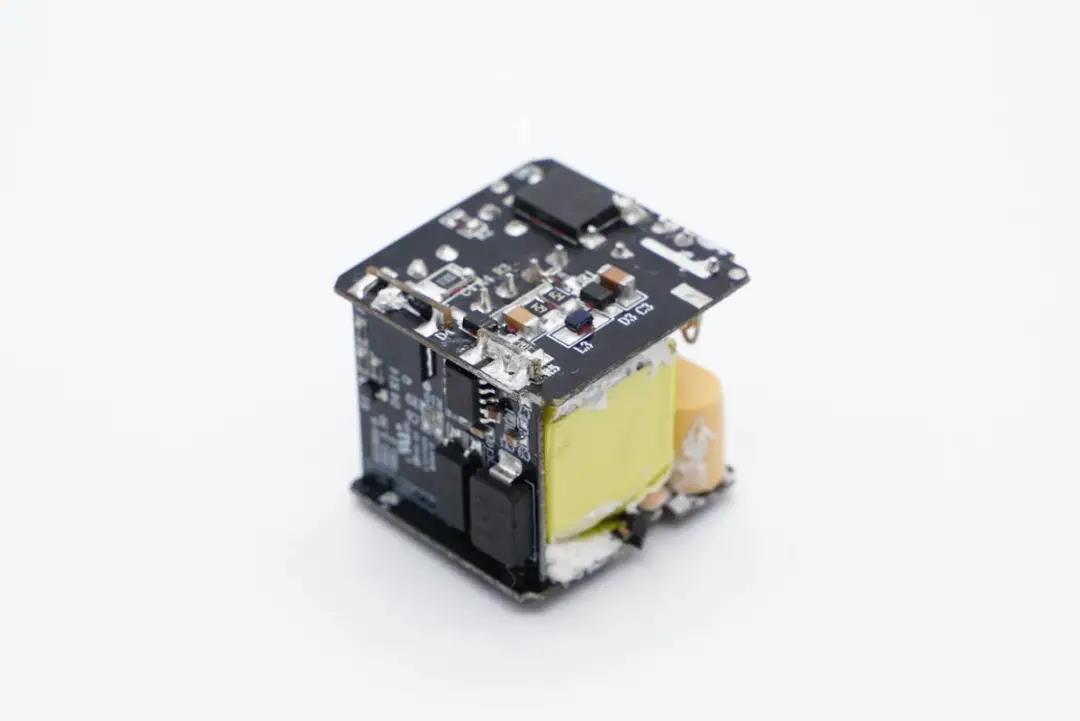

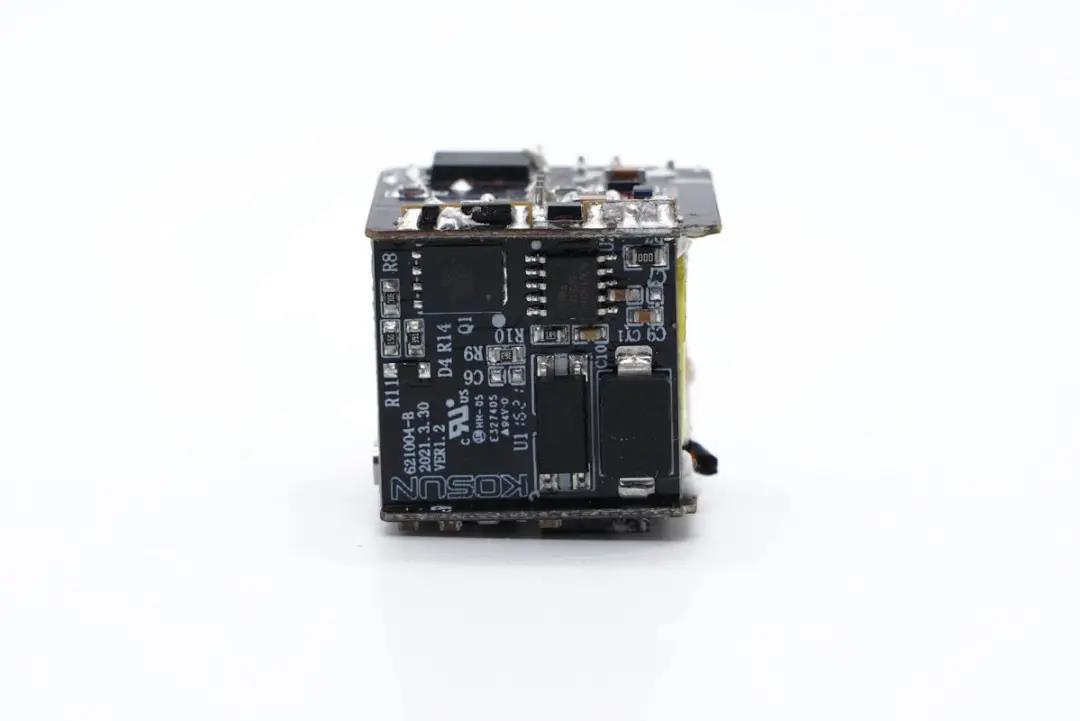

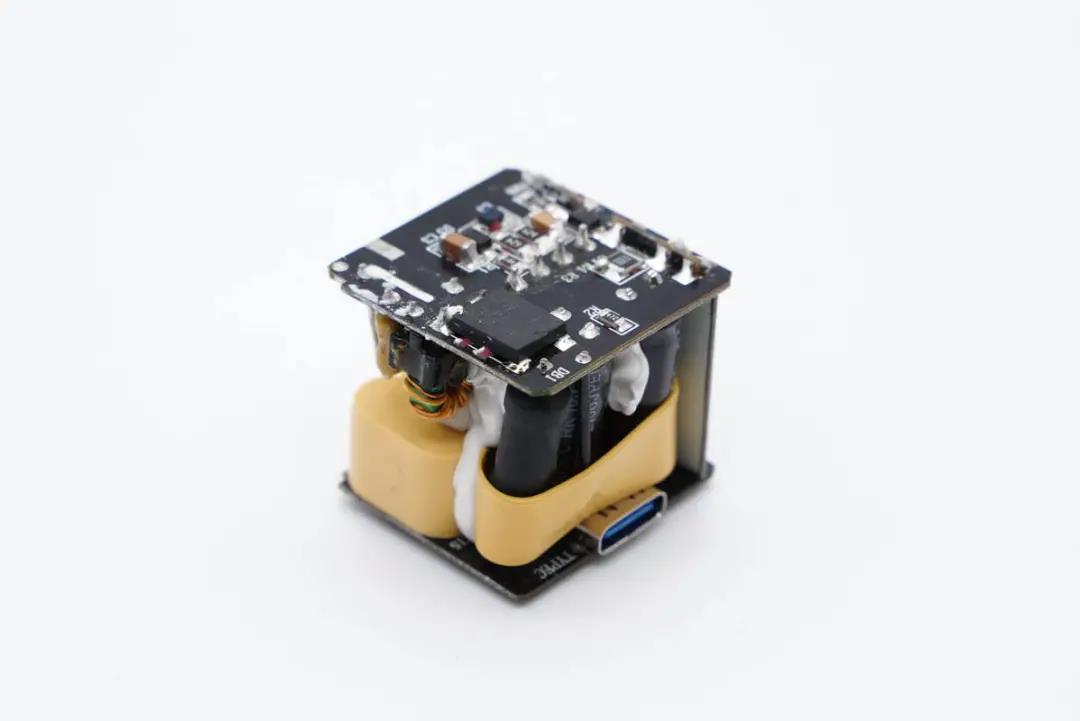

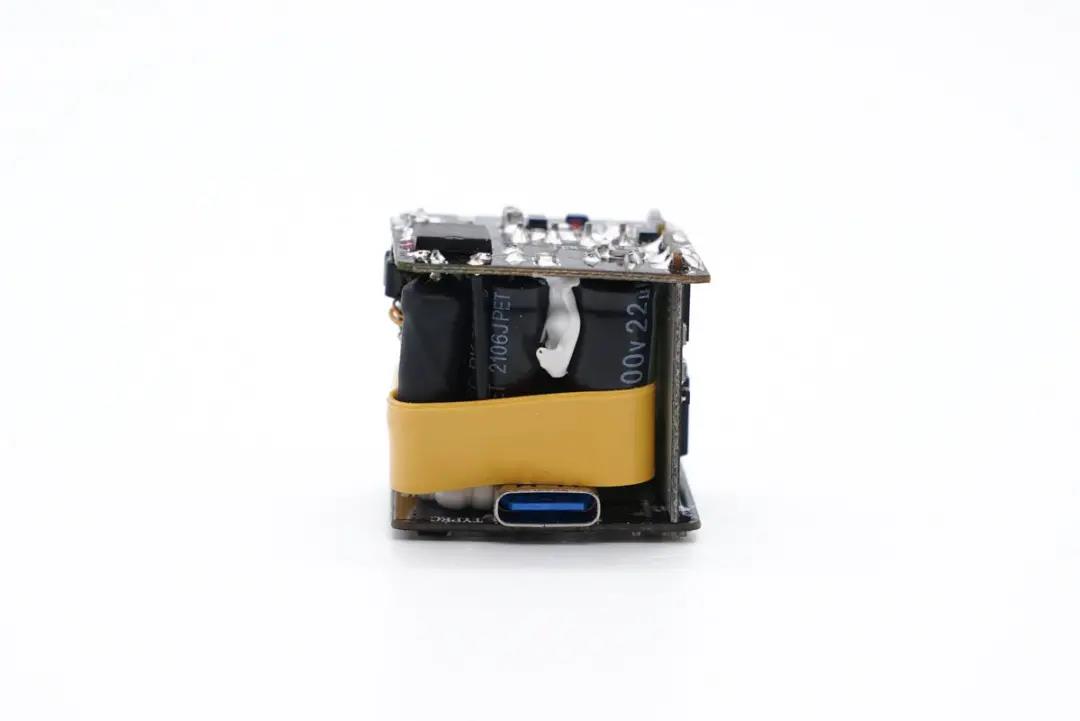

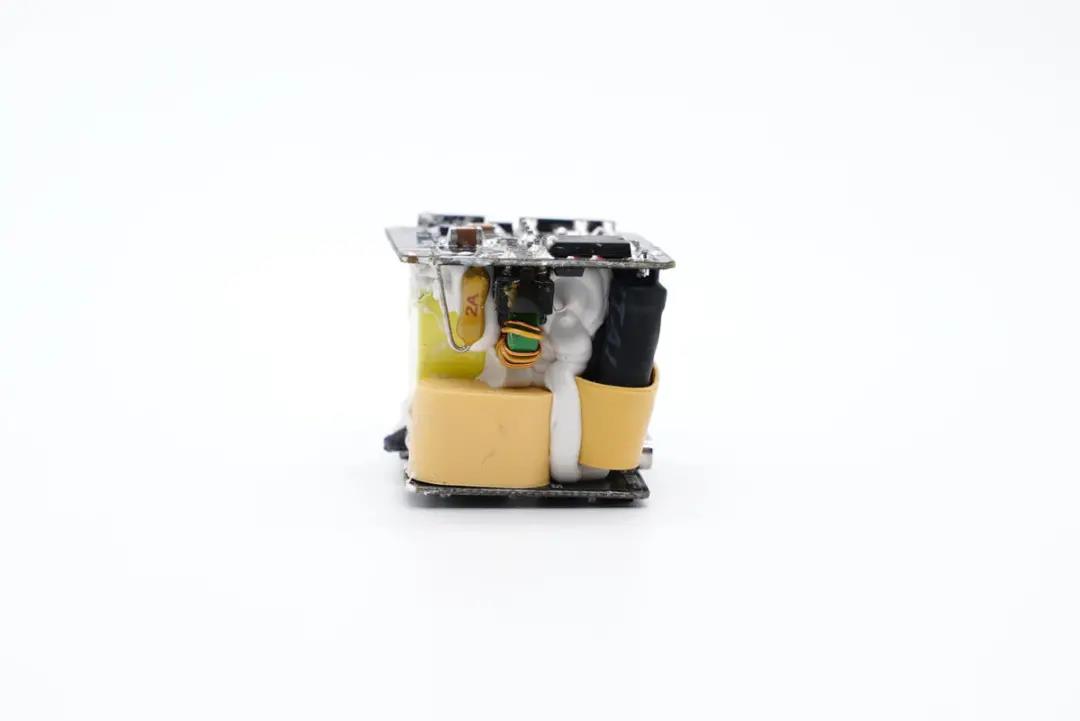

PCBA模塊采用三塊小板組合焊接設計，U型結構。

高低壓濾波電容套有膠套絕緣，元器件的縫隙間填充硅膠加固。

通過觀察發現，科訊這款33W迷你充電器采用高頻QR開關電源寬范圍輸出，協議芯片控制接口輸出電壓的設計架構。下面我們從輸入端開始一一了解各器件的信息。

上層小板焊接保險絲和共模電感。

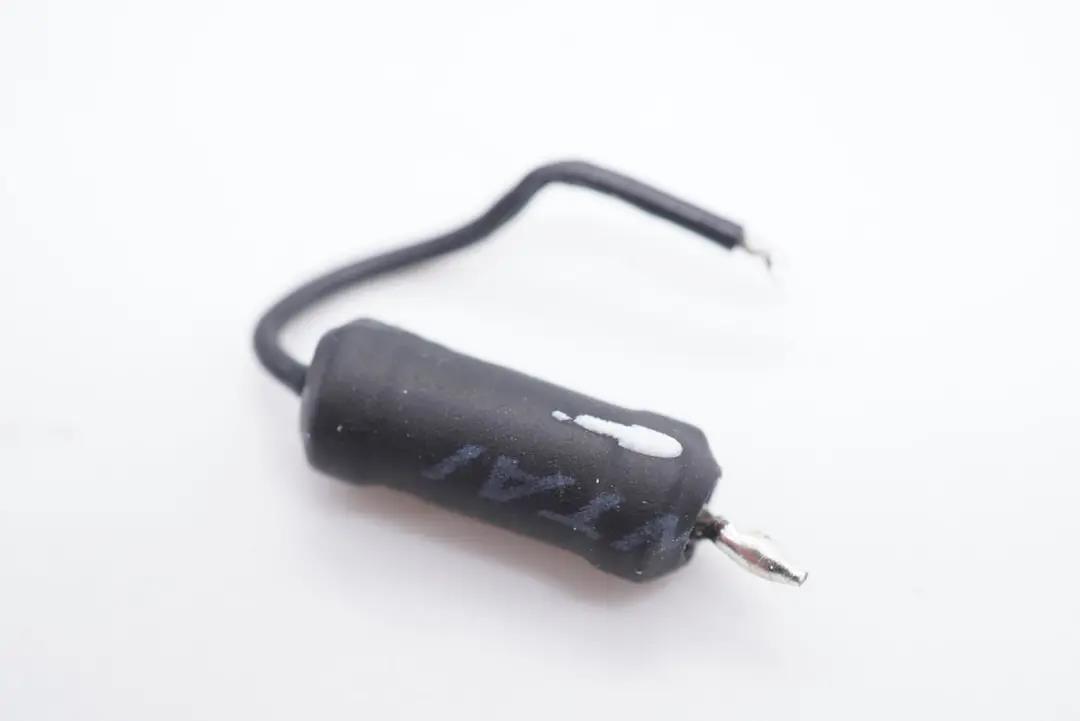

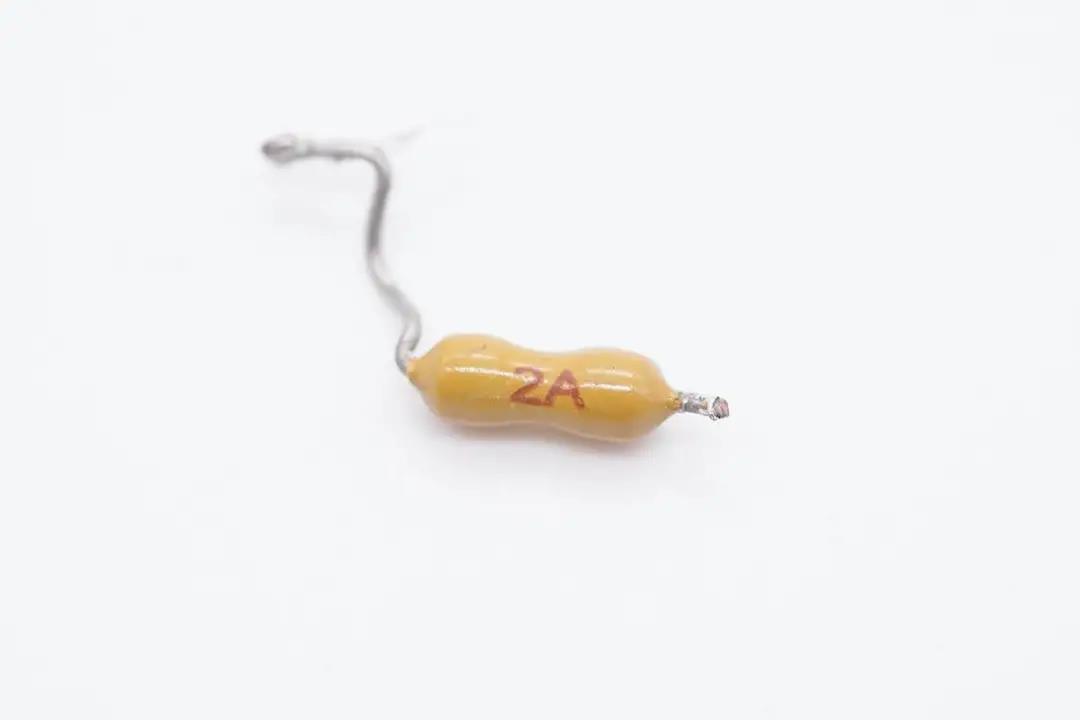

保險絲特寫，額定電流2A。

共模電感特寫，用于濾除EMI干擾。

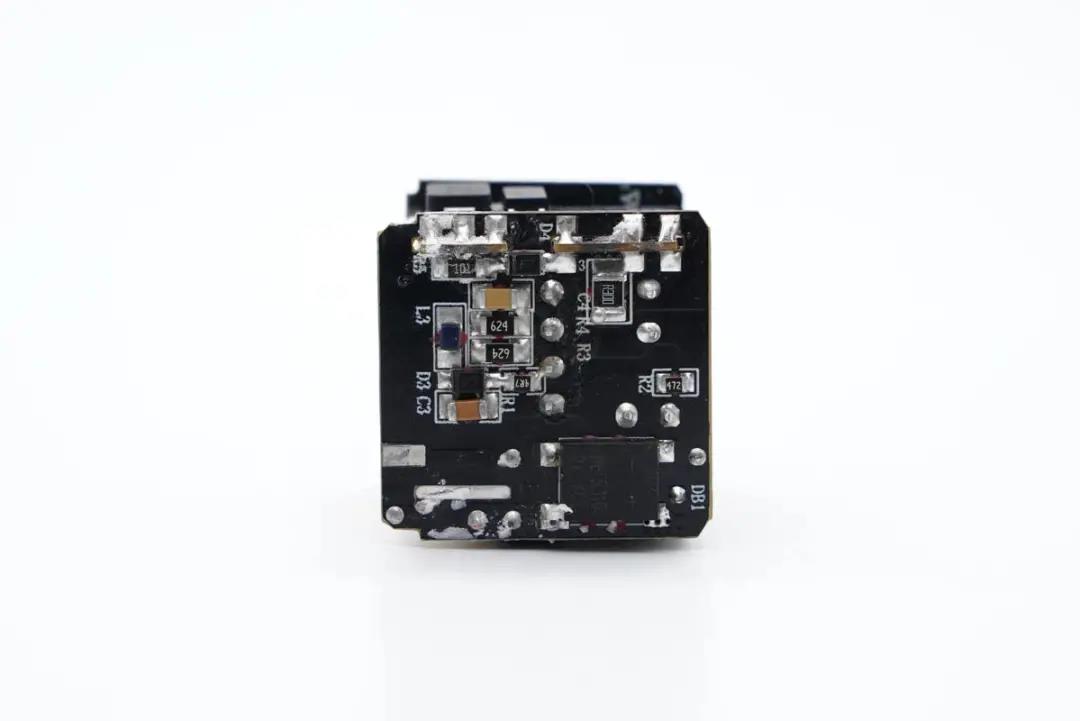

小板背面設有整流橋。

TMBFR310整流橋特寫。

輸出端可以看到兩顆高壓濾波電解電容以及工字電感。

工字電感外套熱縮管。

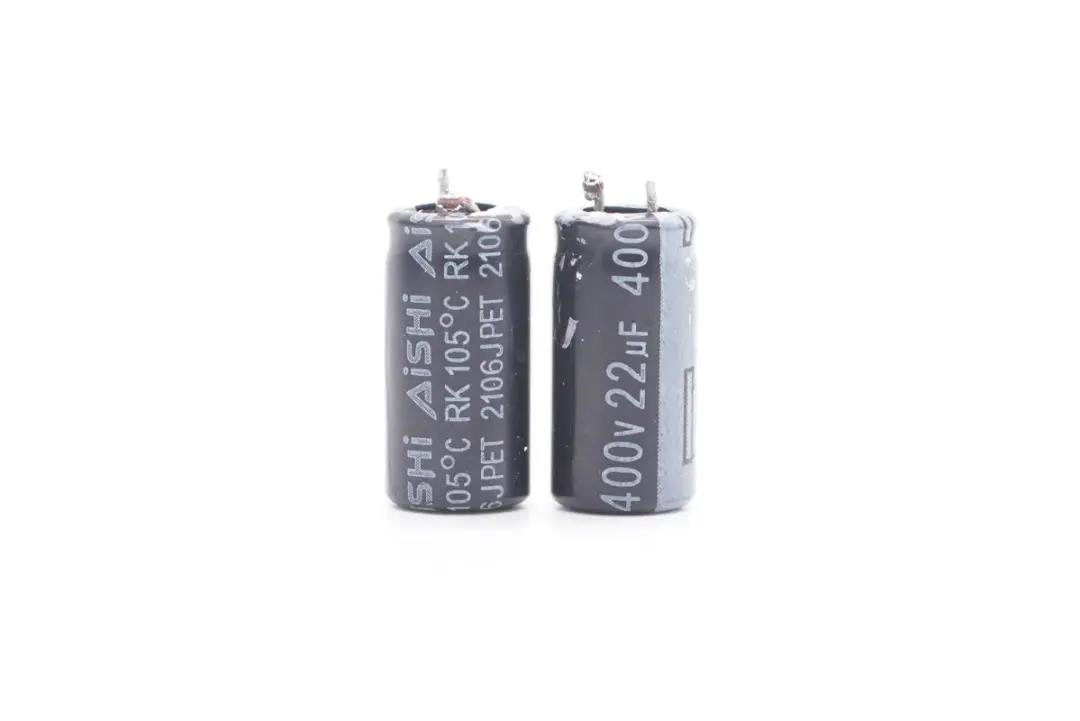

兩顆高壓濾波電解電容來自艾華，規格都是400V 22μF。

連接小板上設有開關電源主控芯片、氮化鎵功率芯片、光耦以及Y電容。

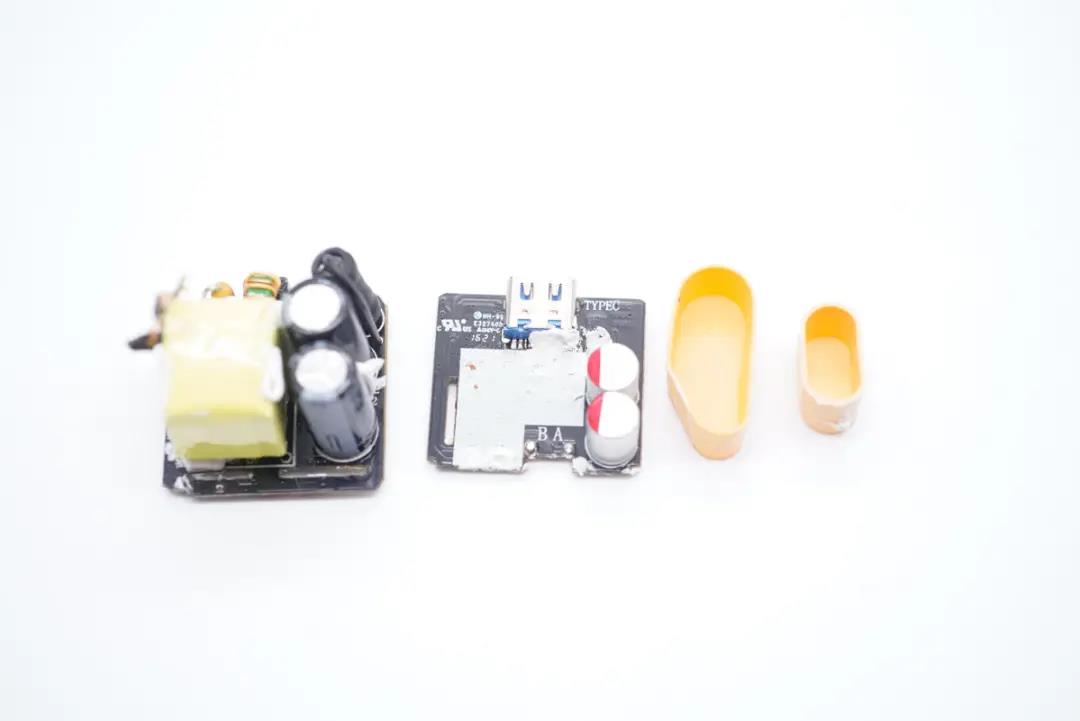

將模塊拆分開，輸入端小板上還有變壓器。

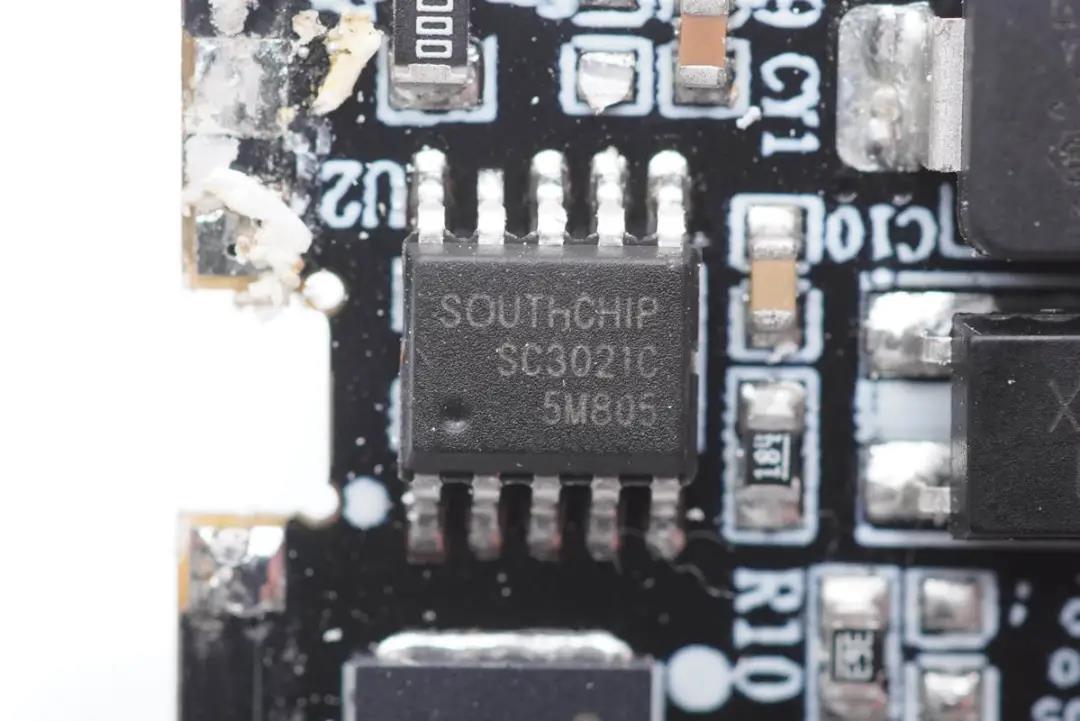

開關電源主控芯片采用南芯SC3021C，滿足各類高頻QR快充需求。SC3021C專有GaN直驅設計，省去外置驅動器或者分立驅動器件。集成分段式供電模式，單繞組供電，無需復雜的供電電路。內置高壓啟動及交流輸入Brown In/Out功能，集成了X-cap放電功能。SC3021C最高支持170KHz工作頻率，適用于繞線式變壓器。

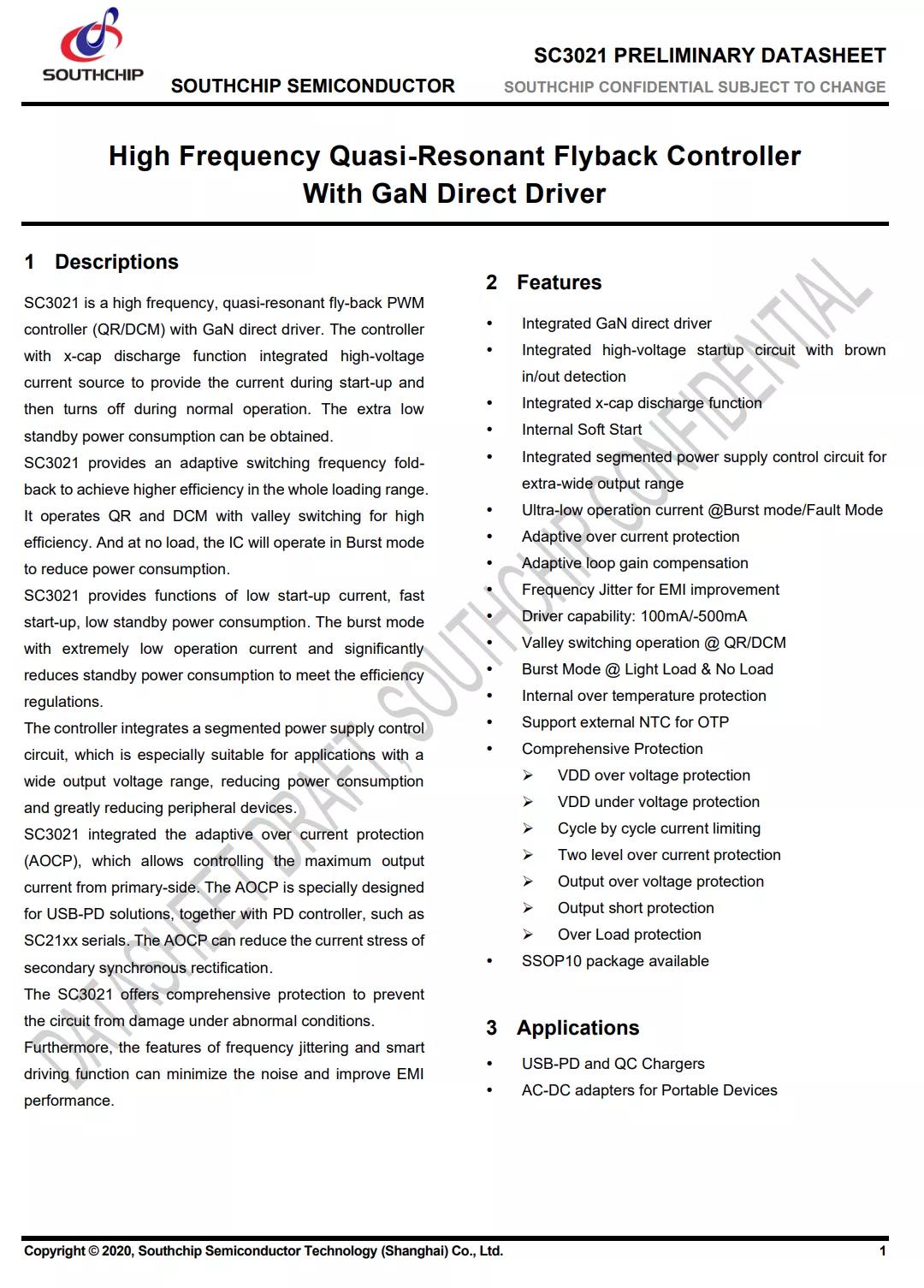

南芯SC3021C資料信息。

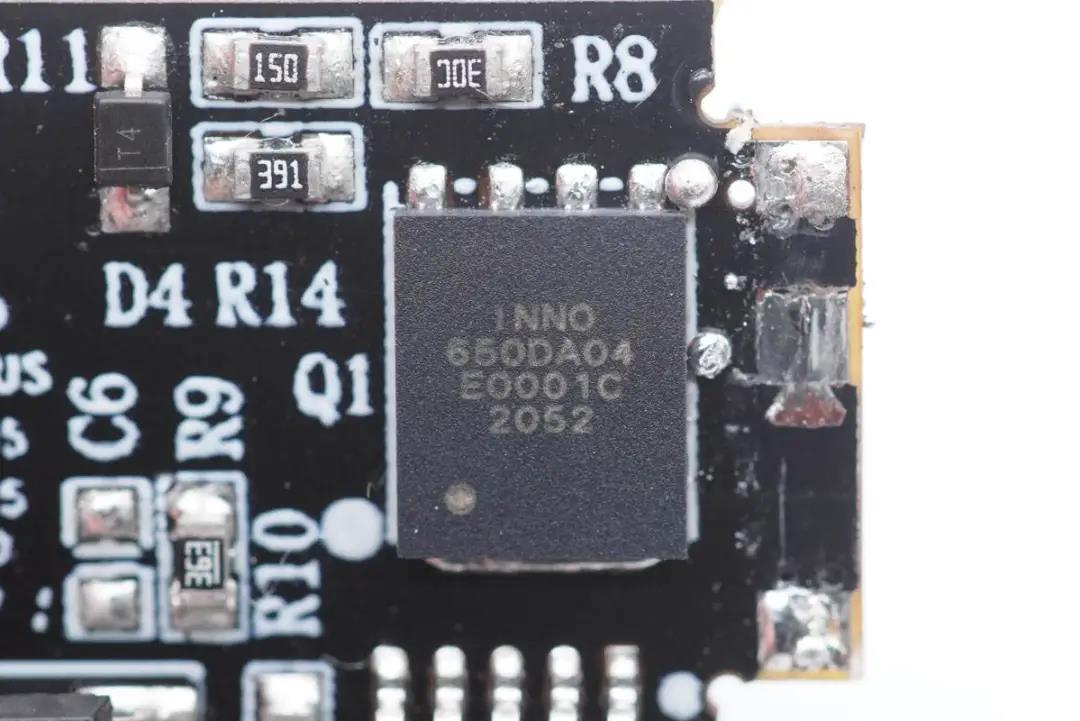

氮化鎵功率芯片采用英諾賽科INN650DA04，耐壓650V，導阻480mΩ（max），具備高頻高效、極低損耗、快速主動散熱等特點，同時采用DFN5*6封裝，實現小體積、高效率。

值得一提的是，英諾賽科的“InnoGaN”氮化鎵功率開關管基于業界領先的8英寸生產加工工藝，是目前市面上最先量產的先進制程氮化鎵功率器件，這項技術的大規模商用將推動氮化鎵快充的快速普及。

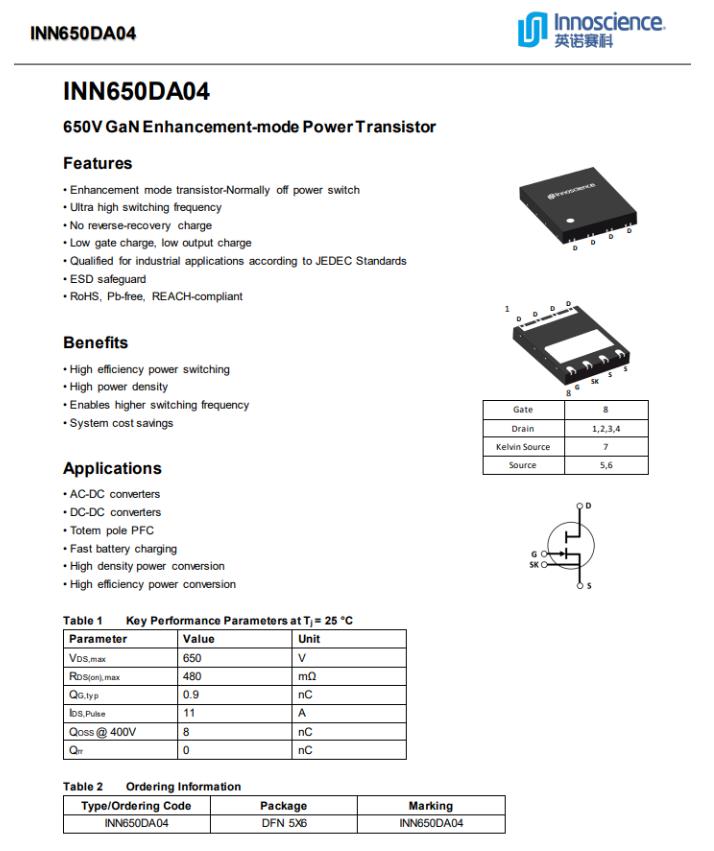

英諾賽科INN650DA04資料信息。

INN650DA04是InnoGaN系列第二代新品，此前已被努比亞30W氮化鎵快充、睿元實業33W 1A1C氮化鎵快充、REMAX 30W氮化鎵快充采用。第一代氮化鎵功率芯片INN650D02此前已被聯想小新100W雙USB-C口氮化鎵快充、努比亞120W 2C1A三口氮化鎵快充、羽博65W 1A1C氮化鎵快充、品勝65W 2C1A氮化鎵快充、紅魔手機6 Pro標配120W PD氮化鎵快充、摩米士100W 2A2C氮化鎵快充、魅族65W氮化鎵充電器、ROCK 65W 2C1A氮化鎵快充等多款產品采用，芯片質量獲得市場認可。

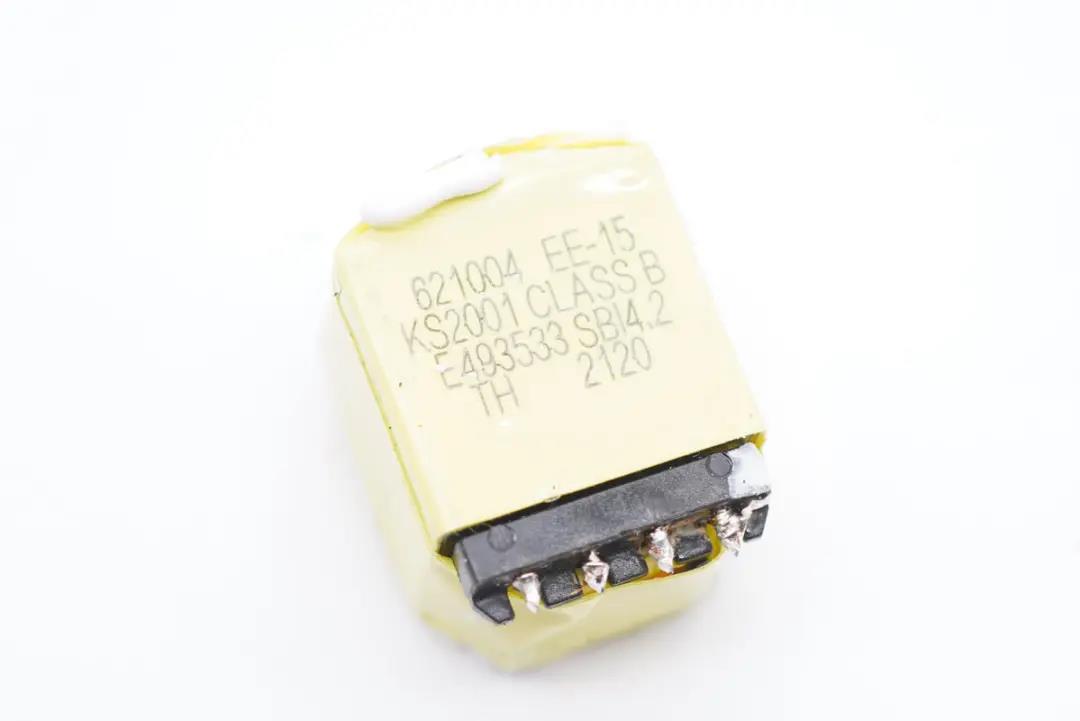

變壓器特寫。

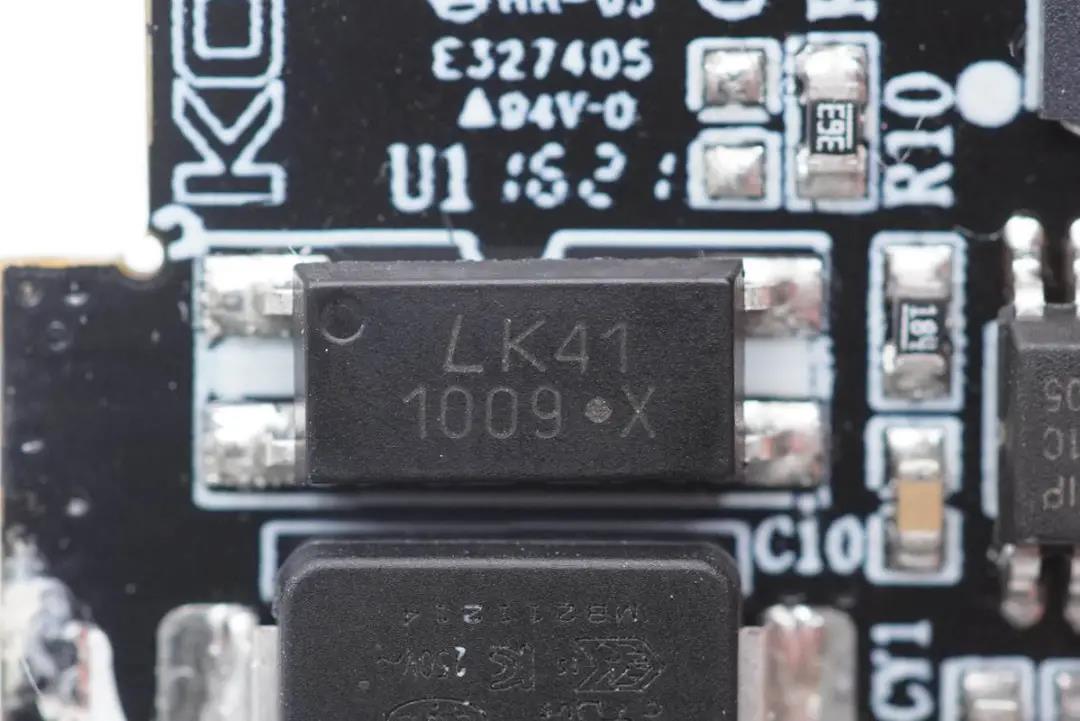

1009光耦特寫，用于初級次級通信，反饋輸出電壓。

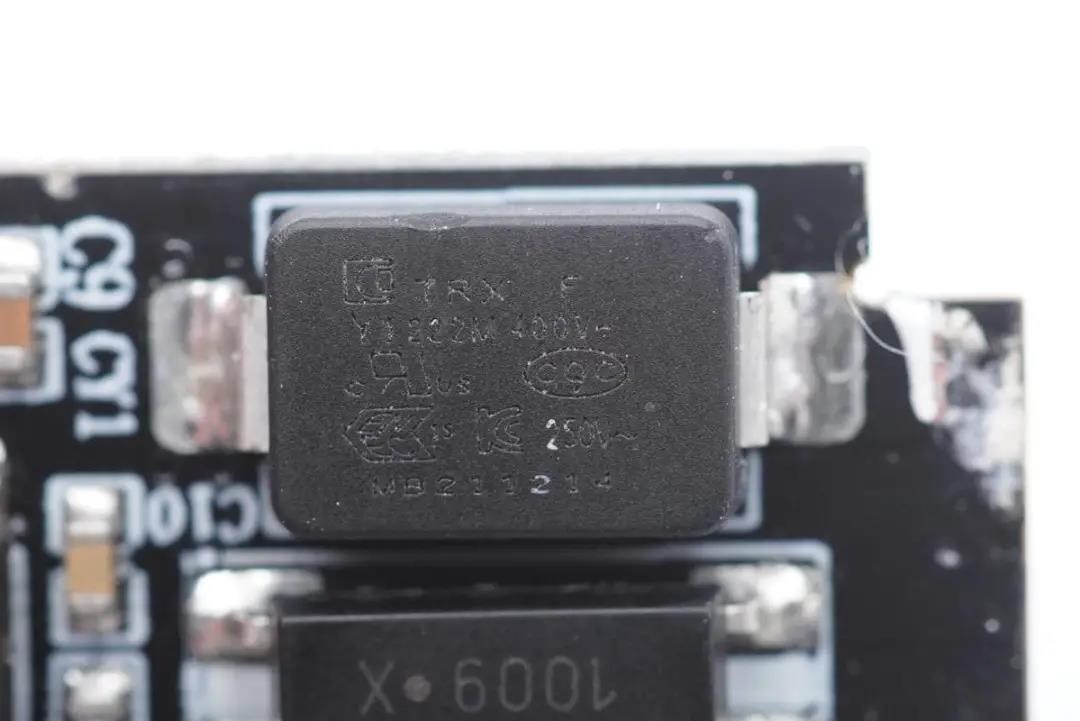

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。

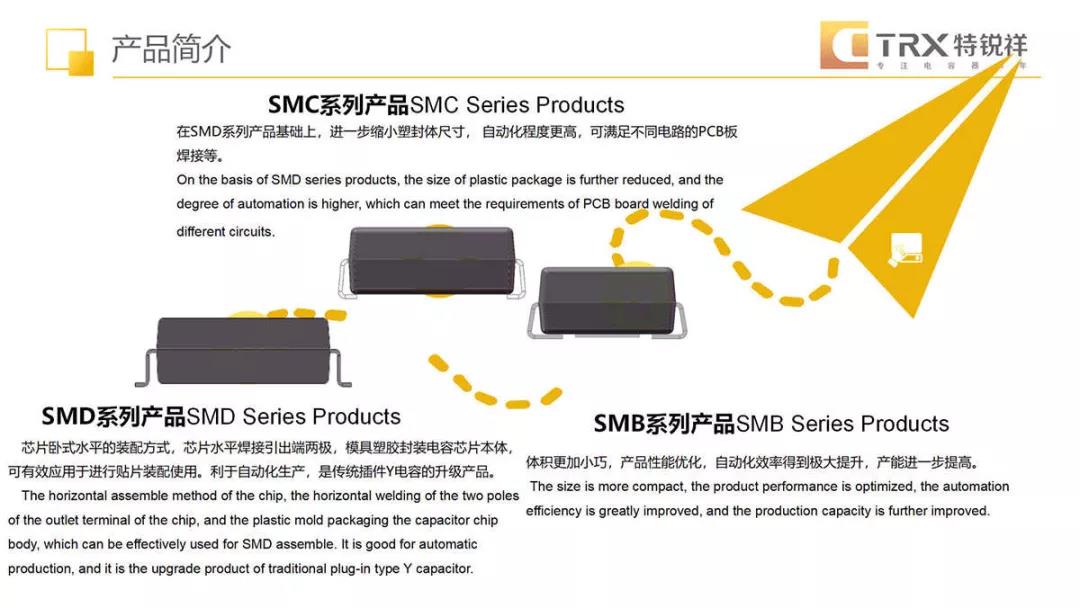

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，也可應用于海陸通、第一衛、貝爾金等品牌20W迷你快充上，性能獲得客戶一致認可。

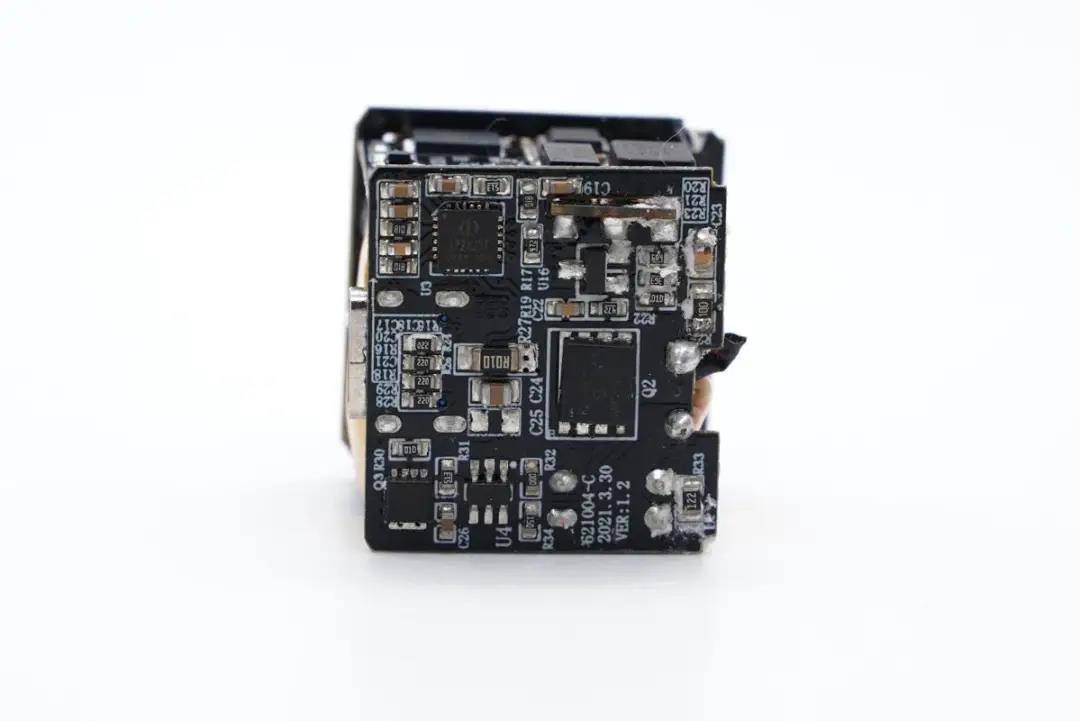

輸出端小板背面設有同步整流控制器、整流管、協議芯片以及輸出VBUS開關管。

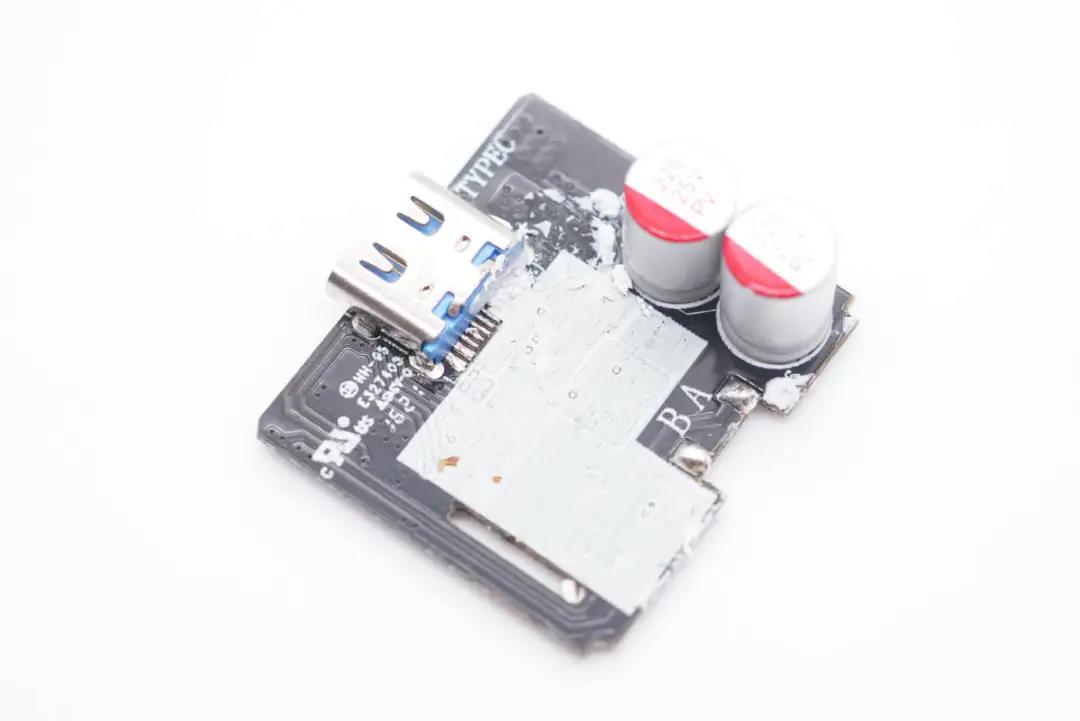

另一面設有兩顆輸出濾波固態電容。

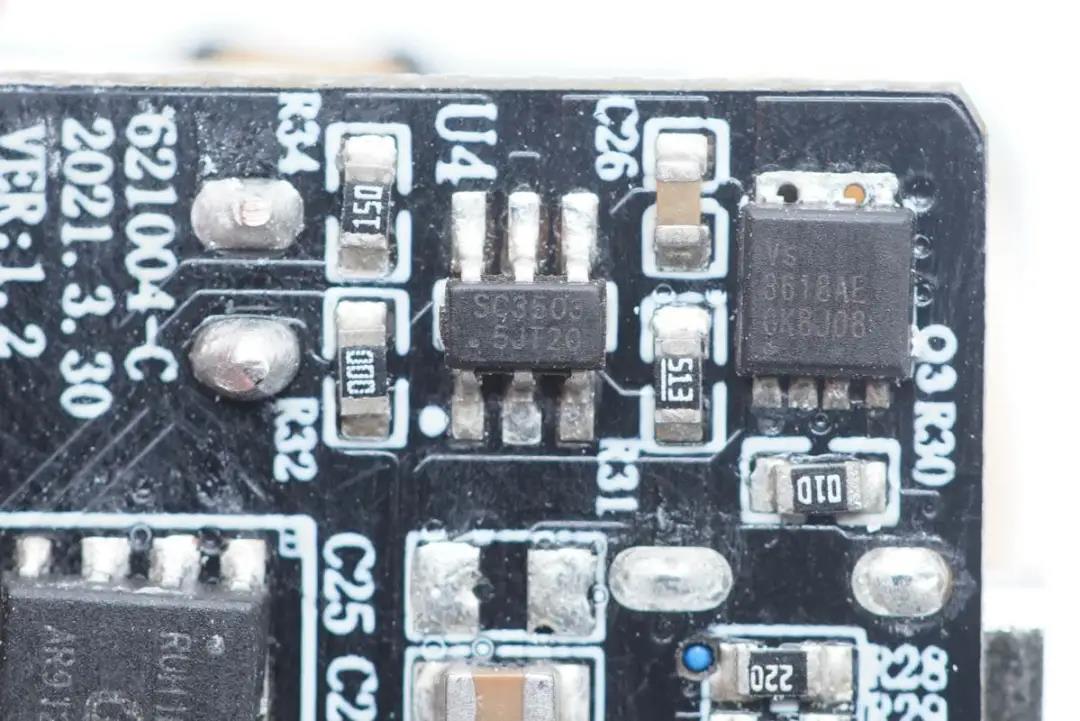

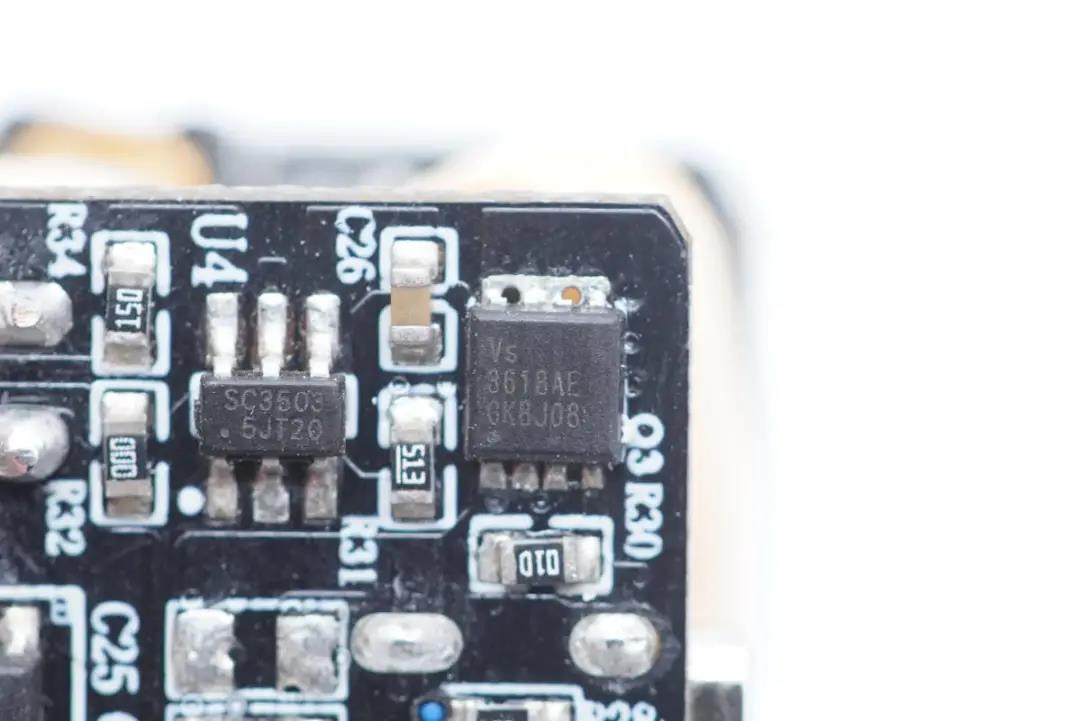

同步整流控制器采用南芯半導體SC3503，這是一顆自適應開通檢測和快速關斷同步整流控制器，無需輔助線圈供電，輸出電壓最低可低至0V，專利的自適應開通檢測電路避免同步整流管誤開通，兼容多種MOS，具有超低的靜態電流，支持多種工作模式，支持高側和低側同步整流，外圍元件非常精簡。采用SOT23封裝，適用于寬輸出范圍反激適配器應用。

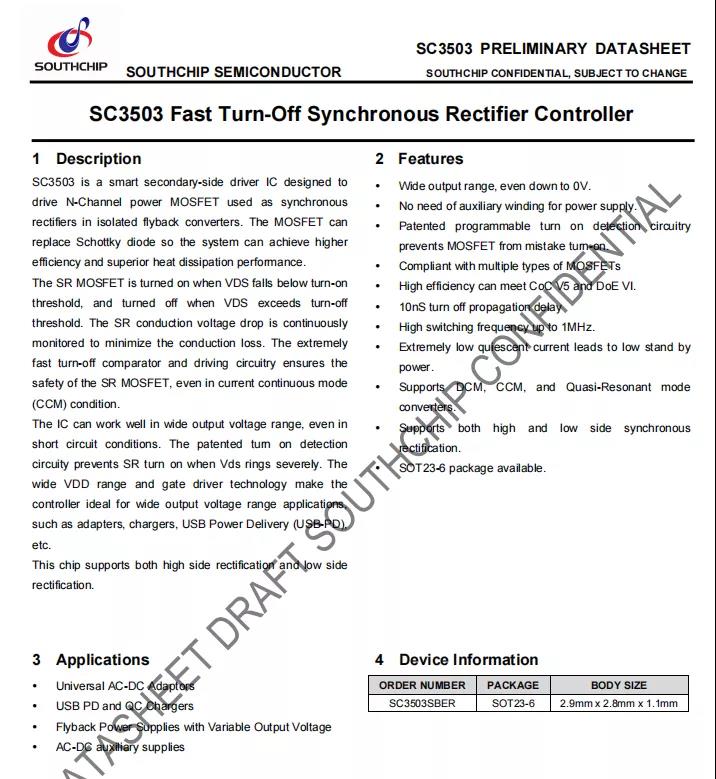

南芯SC3503資料信息。充電頭網拆解了解到，該芯片已經被努比亞30W氮化鎵快充、華科生65W 2C1A氮化鎵快充充電器采用。

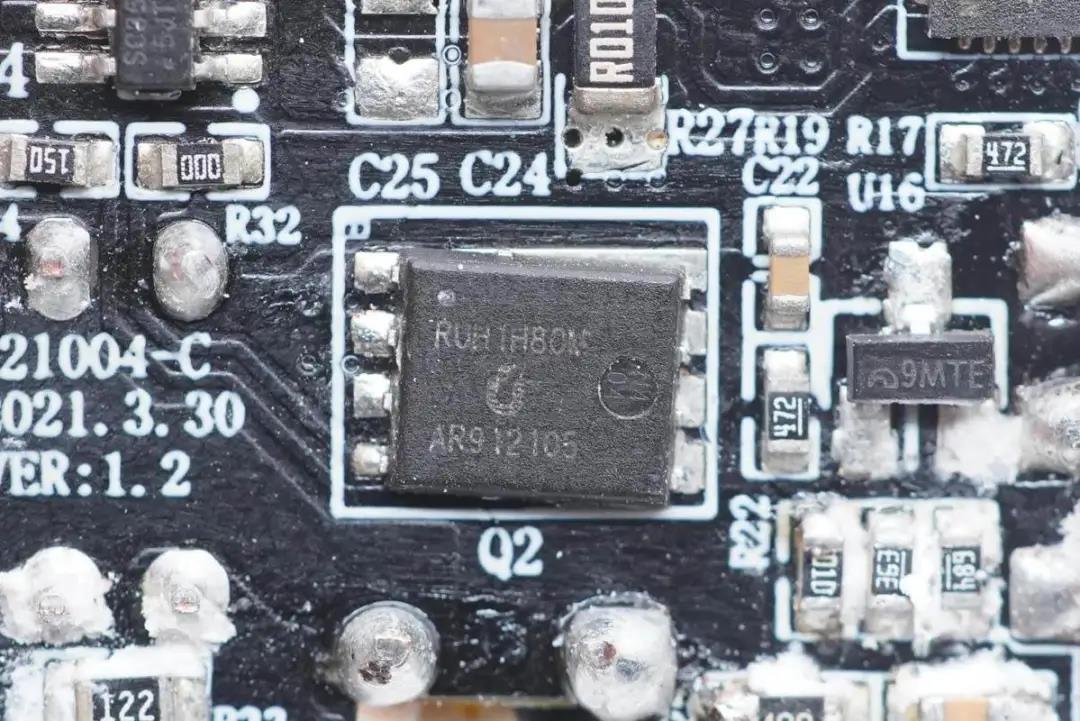

同步整流管采用銳駿半導體RUH1H80M，NMOS管，耐壓100V，PDFN5060封裝。

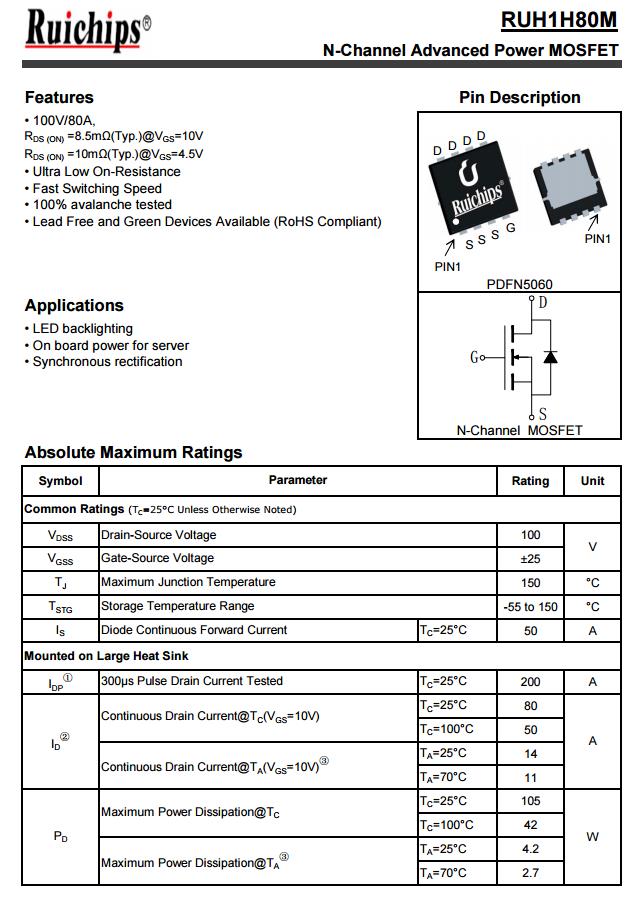

銳駿RUH1H80M資料信息。

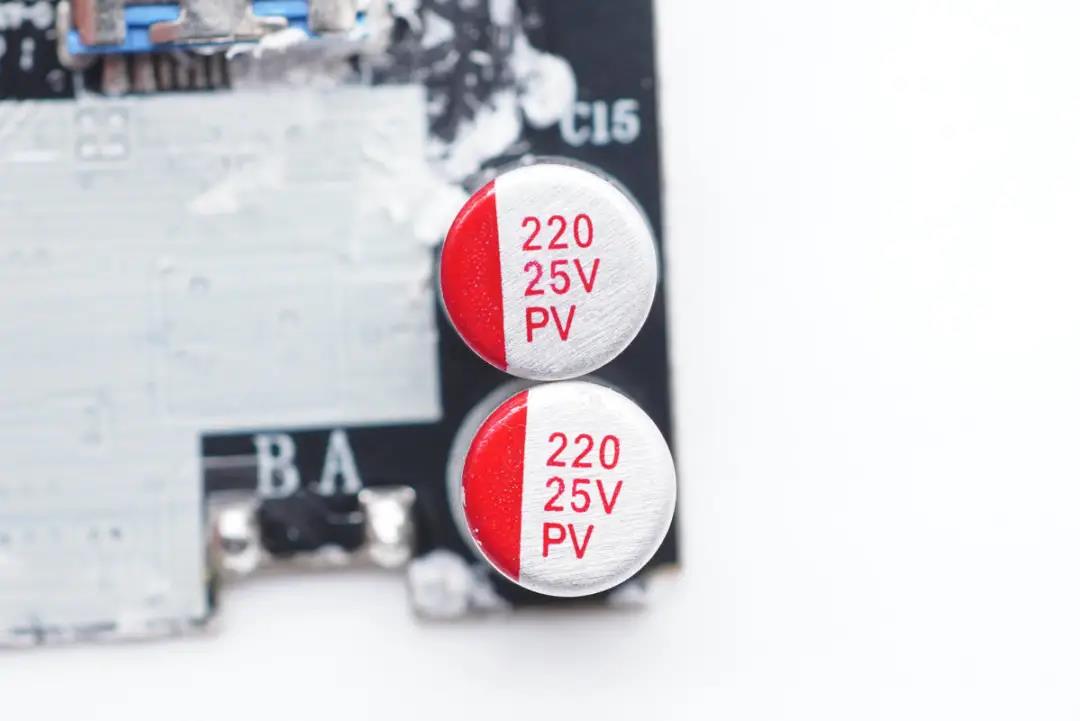

兩顆同步整流輸出濾波固態電容規格都是25V 220μF。

協議芯片采用英集芯IP2723T，該芯片已通過USB IF協會PD3.0 PPS認證，TID：3135，是一款集成多種協議、用于USB輸出端口的快充協議IC。支持多種快充協議，包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。

為適配器、車充等單向輸出應用提供完整的TYPE-C解決方案。此外IP2723T具備高集成度與豐富功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。

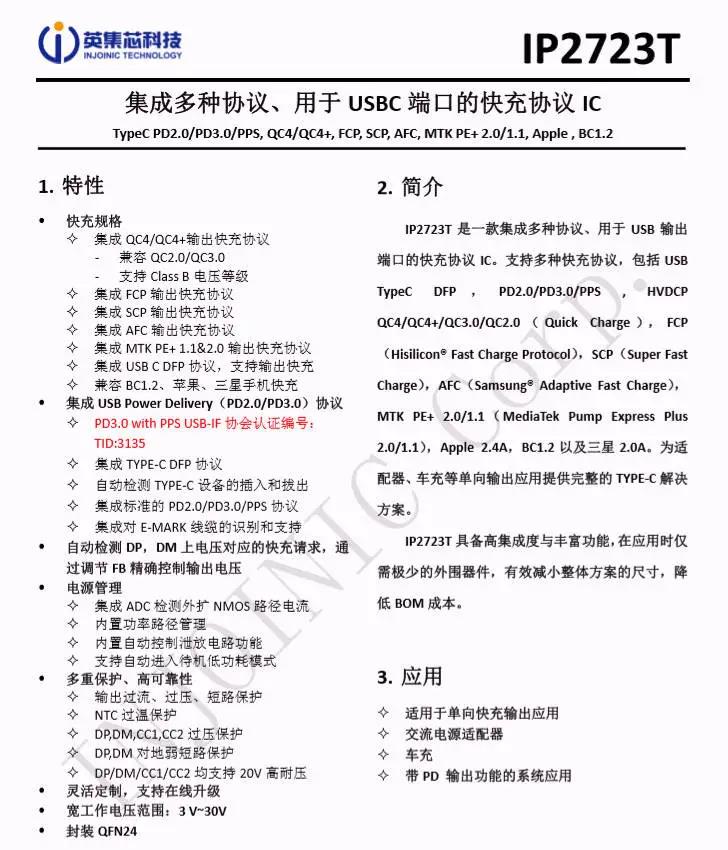

英集芯IP2723T資料信息。

充電頭網拆解了解到，英集芯IP2723T已被閃魔、摩米士、REMAX、麥多多、華科隆等多個品牌20W充電器采用，同時還被摩米士65W 2C1A氮化鎵快充充電器、努比亞65W USB PD氮化鎵充電器、努比亞1A1C 45W氘鋒氮化鎵快速充電器等氮化鎵充電器使用，此外英集芯快充芯片還可用于車充、移動電源、適配器等各種充電領域，并被小米、京東京造、華為、三星、特斯拉等知名品牌的百余款產品采用。

輸出VBUS開關管采用威兆半導體VS3618AE。耐壓30V，PDFN3333封裝。

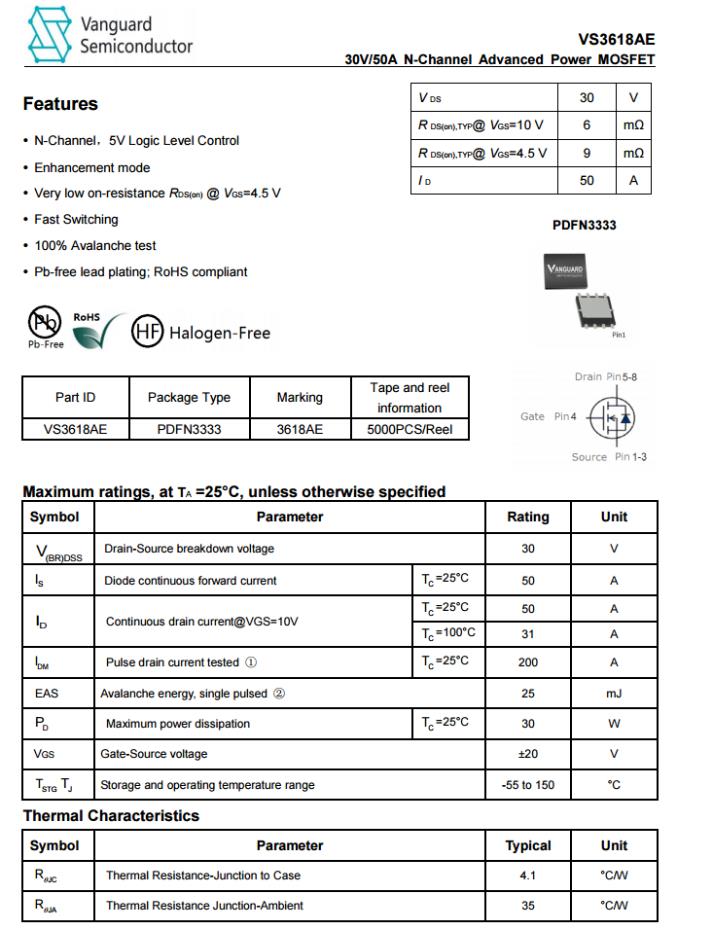

威兆VS3618AE資料信息。

充電頭網拆解了解到，威兆MOS管被小米120W充電器、iQOO 55W超快閃充車充、VIVO 33W閃充車充、努比亞120W 2C1A三口氮化鎵快充、聯想YOGA 65W雙C口氮化鎵充電器、華為50W超級快充無線車充、Aohi迷你20W PD快充、Redmi K40游戲增強版原裝67W快充等數十款產品廣泛應用，芯片質量獲得市場高度認可。

USB-C母座特寫，過孔焊接。

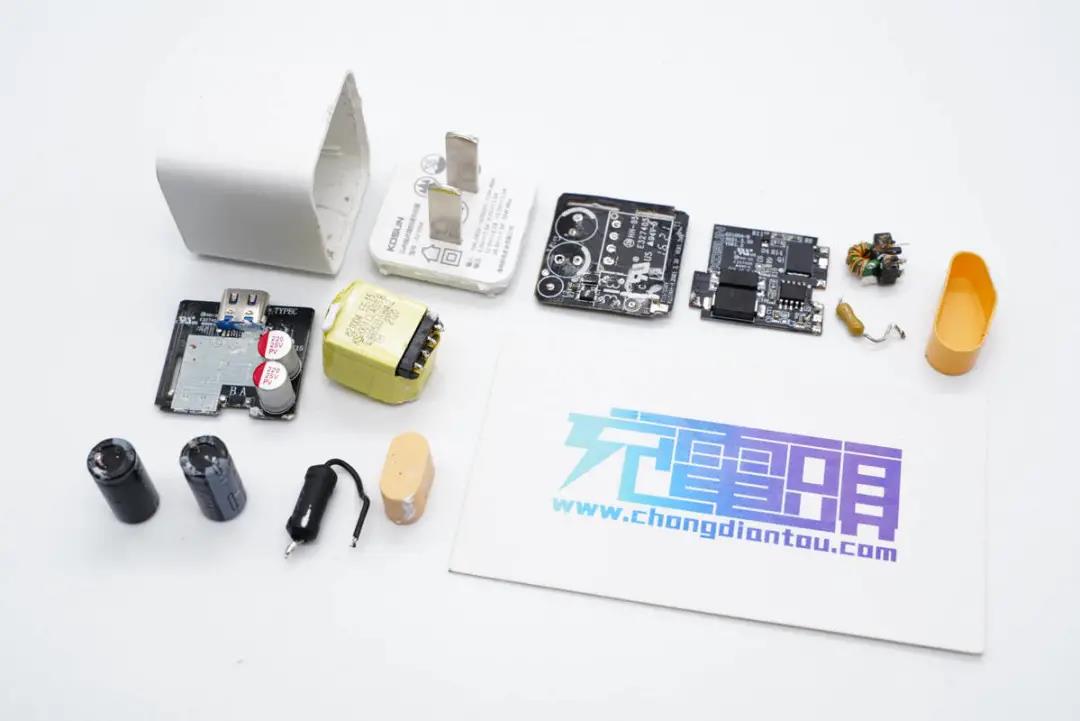

全部拆解完畢，來張全家福。

充電頭網拆解總結

科訊這款迷你33W氮化鎵充電器，小是產品的核心特點之一，功率密度做到了1.16W/cm3，雖然沒有破紀錄，但也和第一基本相當。其次充電器支持QC、AFC、FCP、SCP、PD3.0和PPS多個主流快充協議，具備5V3A、9V3A、12V2.5A、15V2A、20V1.5A、3.3-11V3A電壓檔位，檔位齊全，整體性能不錯，滿足各大品牌手機、平板等設備快充需求。配備固定插腳適合居家辦公使用。

充電頭網通過拆解了解到，充電器輸入端貼有一塊導熱墊，模塊為U型結構設計，為了提高整體穩定性，元器件間的縫隙填充硅膠。另外高低壓濾波電容套有絕緣膠套，整體做工講究。另外充電器采用南芯半導體SC3021C+SC3503高頻QR氮化鎵快充方案，搭配英諾賽科第二代氮化鎵功率芯片INN650DA04以及銳駿同步整流管，協議芯片采用英集芯IP2723T。采用艾華電解電容進行濾波，用料也很可靠。
