>產品新聞>獲得國家CCC強制認證，采用特銳祥貼片Y電容，伊戈爾超薄40W LED驅動電源LS-40-900拆解
2021-07-16
伊戈爾電氣股份有限公司始創于二十世紀九十年代，旗下產品涵蓋照明電源、照明燈具、光伏發電變壓器、配電變壓器、工業控制變壓器、車載電源、通訊電源等共七大類五百多個品種，廣泛應用于照明、新能源、工控、電力等行業。
近期充電頭網拿到了伊戈爾一款LED驅動電源，這是一款恒流源產品，輸出電流900mA，支持20-42V直流輸出，最高輸出電壓為54V，標稱輸出功率為37.8W，可驅動7串到14串LED燈。下面我們就對這款產品進行詳細拆解，看看伊戈爾的設計做工如何。
一、伊戈爾40W LED驅動電源外觀

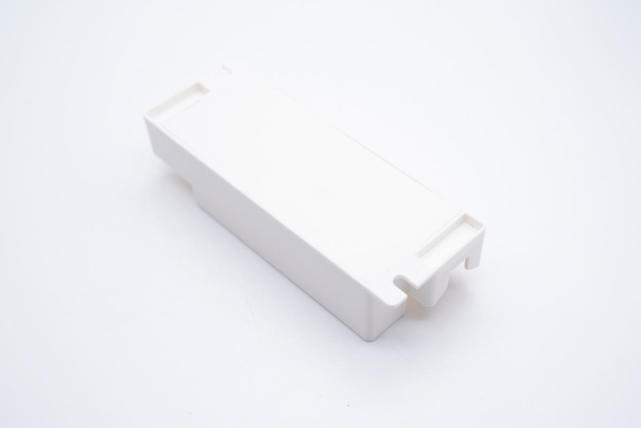

伊戈爾40W LED驅動電源采用PC材質白色外殼，表面啞光，設計相當簡潔。
機身殼背面印有產品參數信息。
參數特寫：輸入為220-240Vac，輸入電流最大0.32A，功率因數＞0.95，最高環境溫度為45℃，最高外殼溫度為85℃。輸出恒流900mA，支持20-42V直流輸出，最高輸出電壓為54V，標稱輸出功率為37.8W，可驅動7串到14串LED燈。產品已通過3C認證和CE認證，室內使用。外殼上還標注了允許使用的導線直徑范圍及線芯長度。

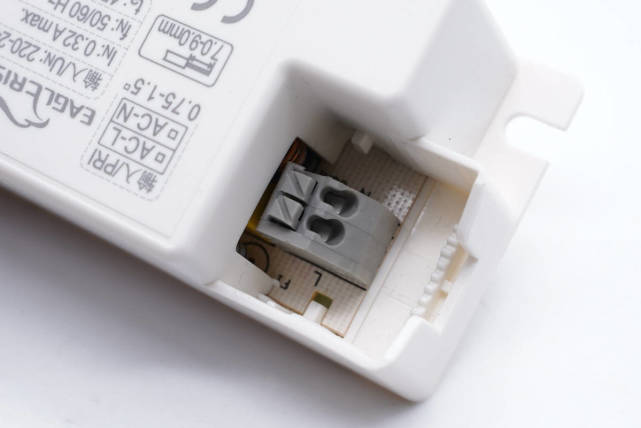

輸入接線母座特寫，壓接端子便于接線。
輸出接線母座特寫，使用壓接端子，紅黑色區分正負極。

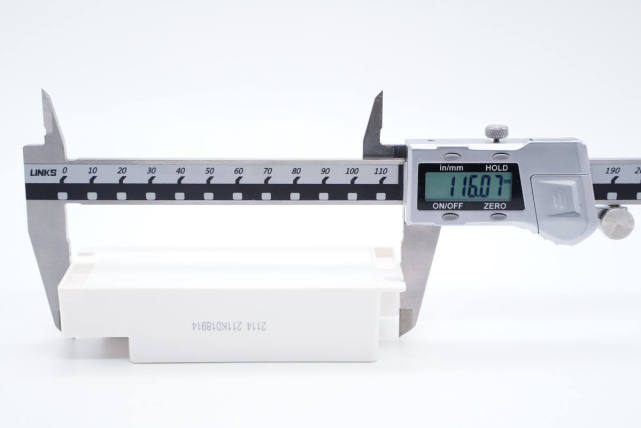

測得機身長度為116.07mm。

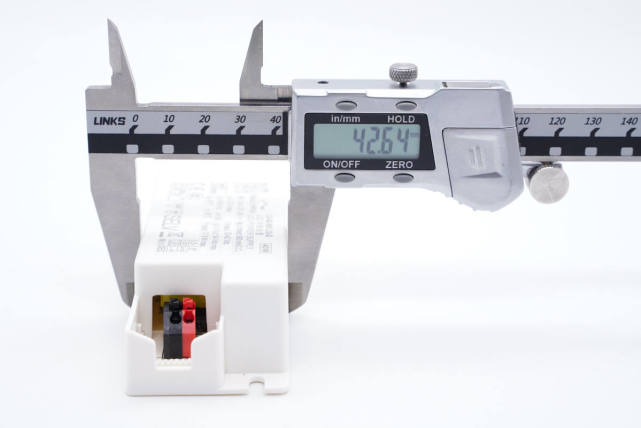

寬度為42.64mm。
厚度為27.99mm。

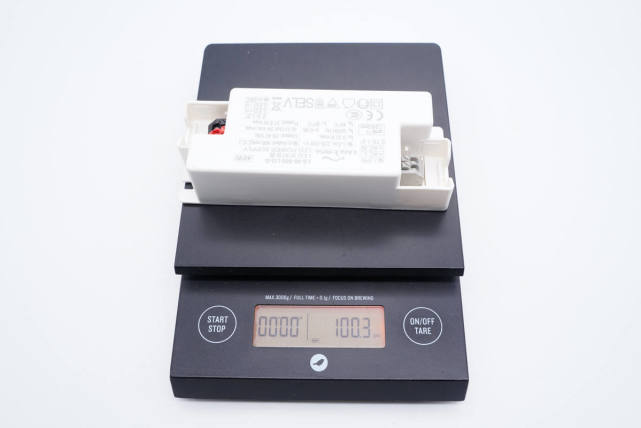

凈重約為100g。
二、伊戈爾40W LED驅動電源拆解

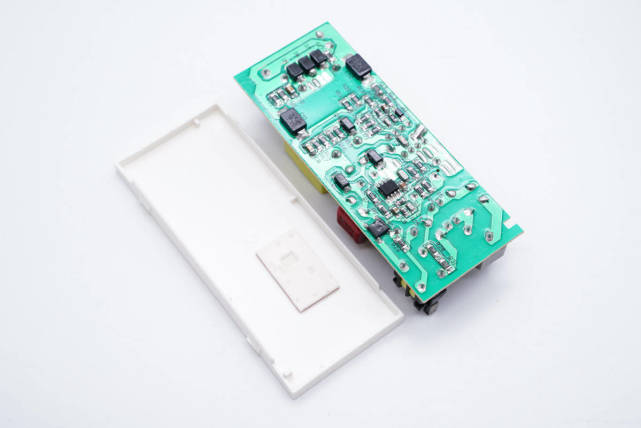

頂部塑料殼采用卡扣封裝固定設計，拆開方便，也是為了方便日后進行維護。
塑料殼對應主板背面PFC升壓控制器處有導熱墊，幫助發熱器件散熱。

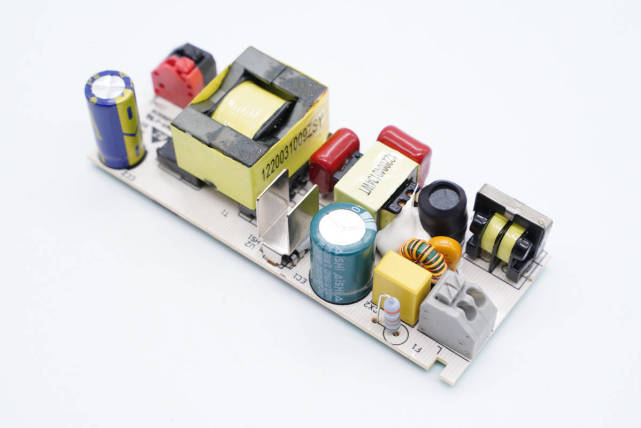

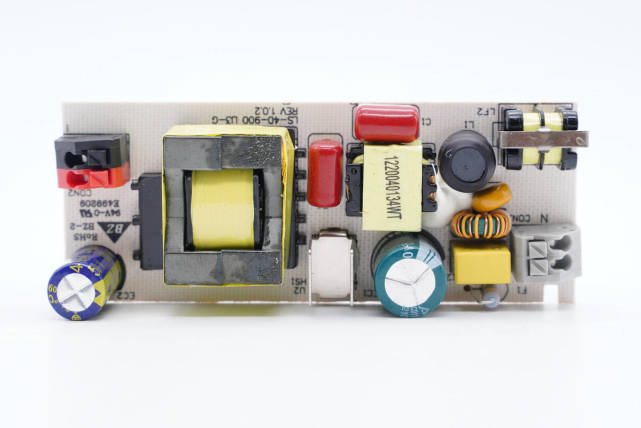

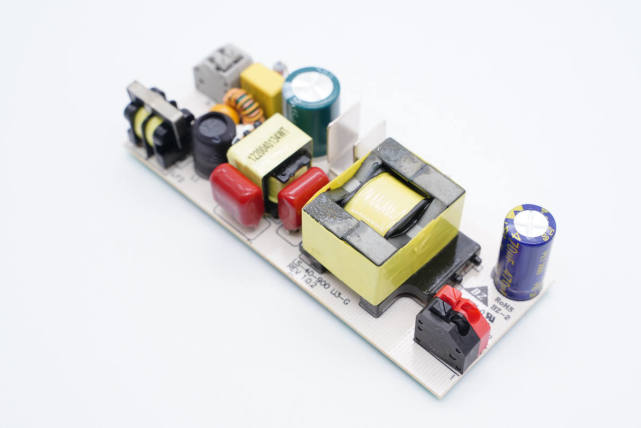

主板正面一覽，有變壓器，升壓電感，散熱片下面還有一顆芯片。輸入輸出側有濾波電容，輸入有兩級共模電感。

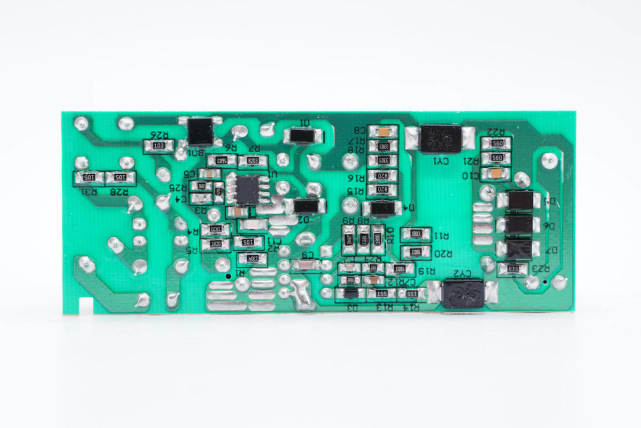

主板背面一覽，初級側設有整流橋和PFC升壓控制器，兩顆貼片Y電容橫跨初次級，輸出端采用快恢復二極管整流輸出。

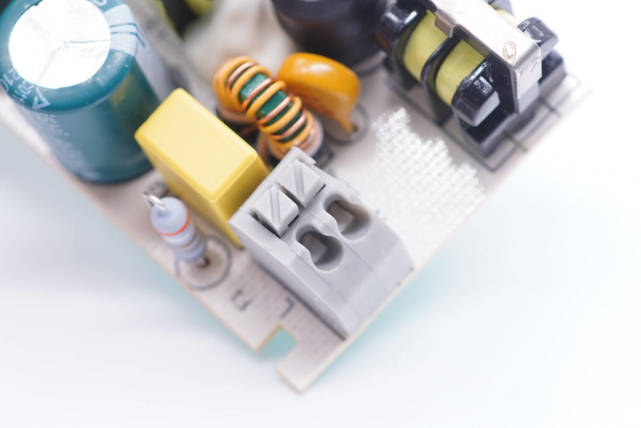

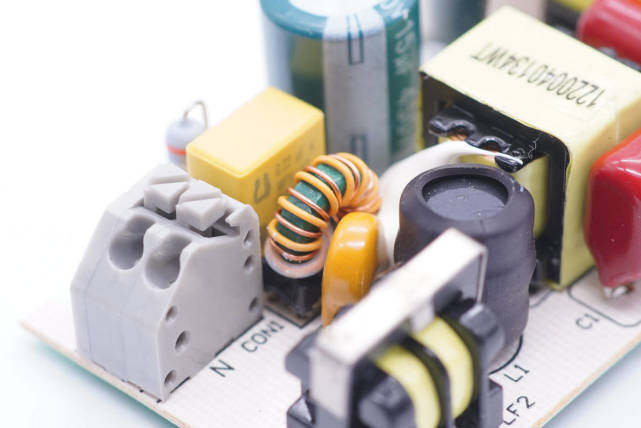

輸入端一覽。
壓接接線母座特寫。
AC輸入端保險電阻特寫。
安規X電容容量0.22μF，共模電感雙線繞制用于濾除EMI干擾。

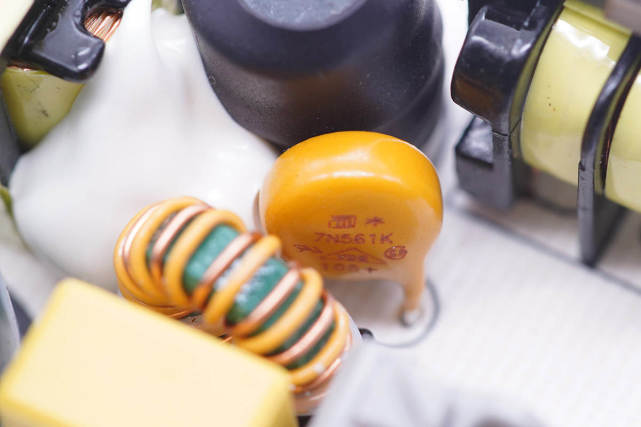

7N561K壓敏電阻特寫。

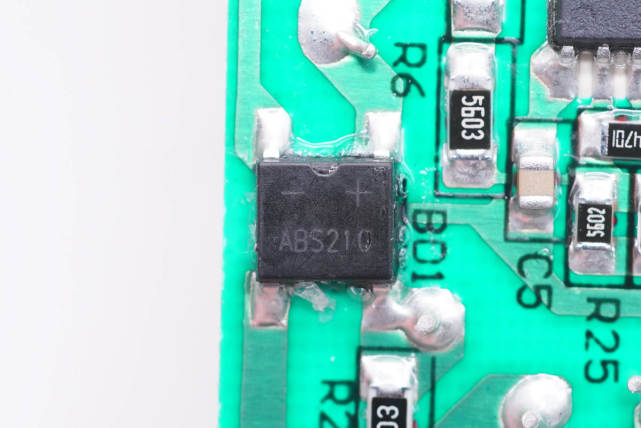

ABS210整流橋。
另一顆共模電感特寫。
工字電感外套熱縮管保護。

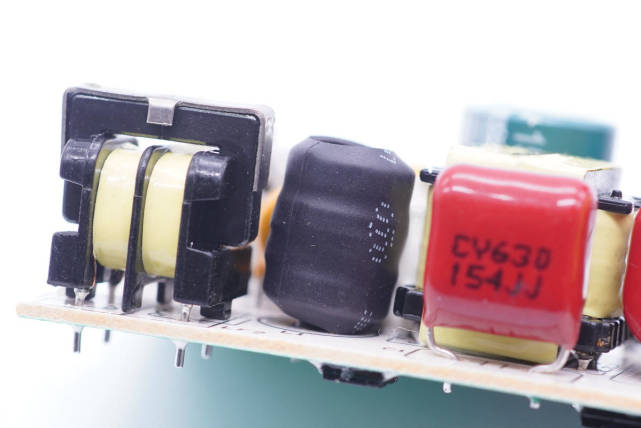

紅色薄膜濾波電容特寫，一共兩顆且都一樣。

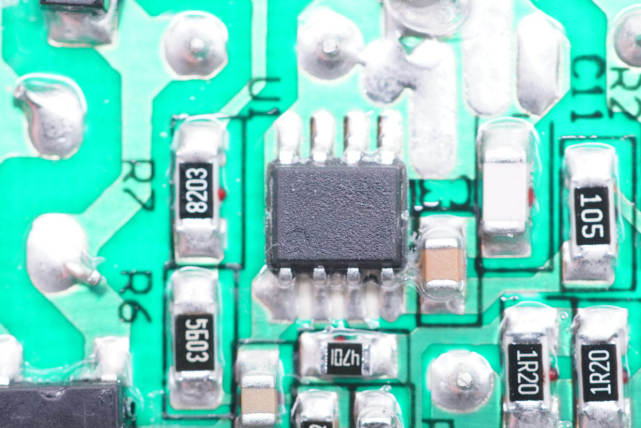

PFC升壓控制器特寫，內置升壓開關管，矽力杰SY22744，內部集成520V NMOS開關管，采用準諧振降低開關損耗，支持輸出過電壓保護，高性價比。
PFC升壓電感特寫。

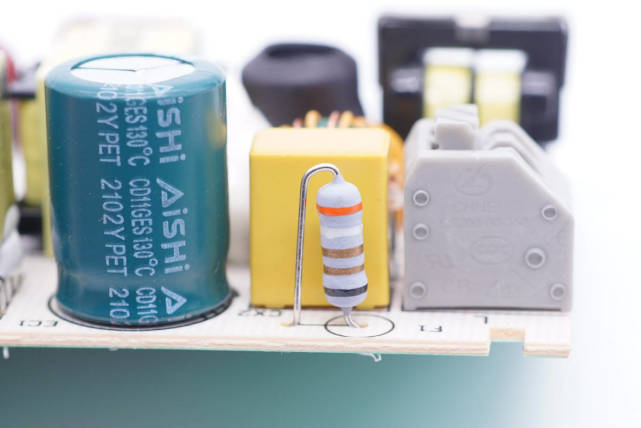

高壓濾波電解電容來自AiSHi艾華。

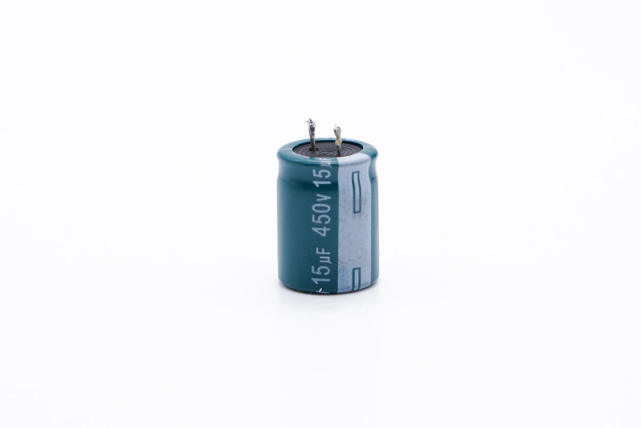

規格為450V 15μF。

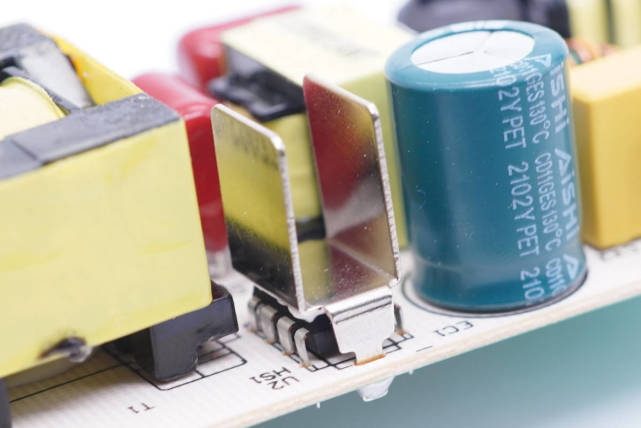

主控芯片頂部焊接散熱片幫助散熱。

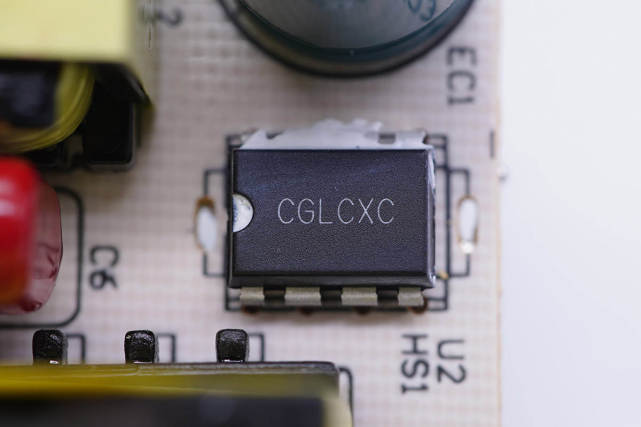

LED驅動芯片為矽力杰SY58237，頂部焊接散熱片。采用準諧振反激拓撲，內置650V NMOS，采用專有的浮動開關設置，無需光耦和輔助線圈反饋，具有可靠的LED短路和開路保護，支持熱折返，采用DIP8封裝。
板子另一端是變壓器、濾波電容以及接線母座。

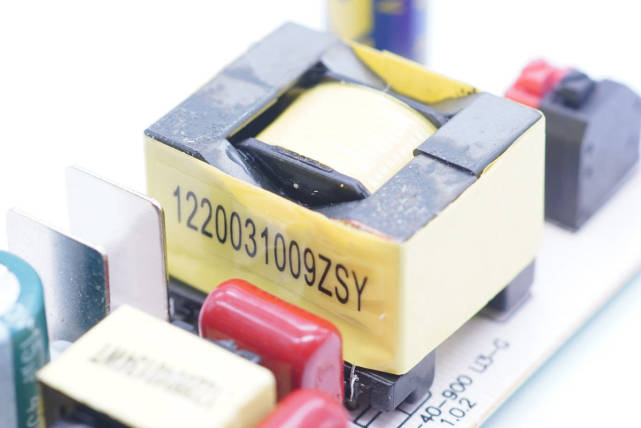

變壓器特寫，側邊貼有信息標簽。

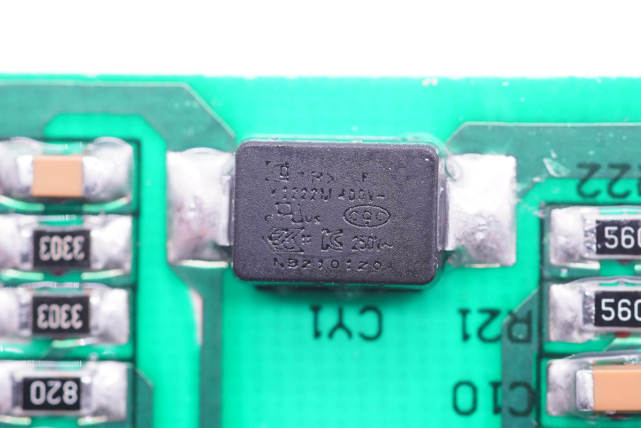

兩顆貼片Y電容均來自四川特銳祥科技股份有限公司，扇形布局，具有體積小、重量輕等特色，適用于各類AC-DC輸入端電源產品。
特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。
充電頭網了解到，特銳祥貼片Y電容還可用于快充領域，并被綠聯3C1A 100W氮化鎵快充、倍思QC5認證100Ｗ氮化鎵快充、麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，以及努比亞、海陸通、第一衛、貝爾金等品牌的迷你快充上，性能獲得客戶一致認可。
另一顆特銳祥Y電容特寫。

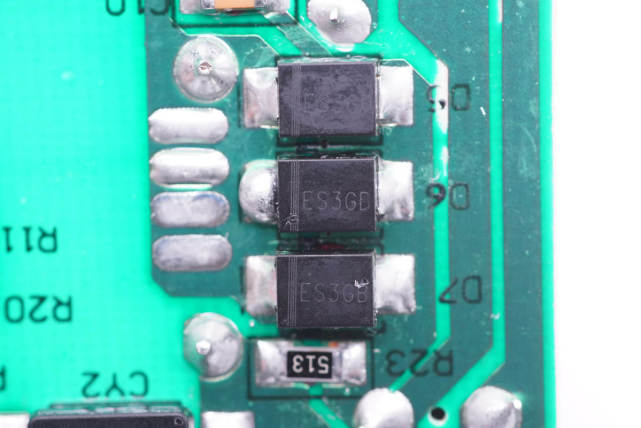

三顆ES3GB超快恢復二極管并聯進行輸出整流，額定電流3A，三顆并聯降低溫升。

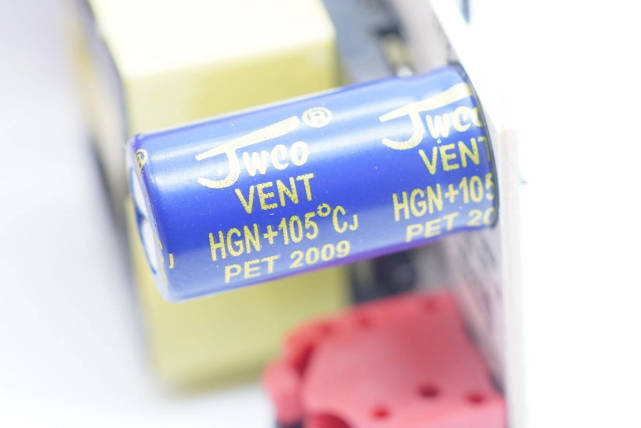

輸出濾波電解電容來自深圳市JWCO佳維誠電子有限公司。
規格為50V 470μF。
輸出接線母座特寫，塑料殼紅黑配色區分輸出正負極。
充電頭網拆解總結
伊戈爾這款LED驅動電源頂部外殼卡扣封裝，輸入輸出接口母座壓接設計，整體來看是為了日后維修、更換進行設計的。作為一款LED驅動電源，輸入端使用PFC電路，通常小功率開關電源都不使用PFC，而使用PFC電路可以提高功率因數，轉換效率，并且減小初級電容容量，可見伊戈爾在設計上更為講究。
此外作為LED驅動電源，一般安裝在燈具里，因此體積要小，為此采用了特銳祥兩顆貼片Y電容，幫助電源實現小型化。輸出端二極管并聯進行輸出整流，電路精簡。
