近期充電頭網了解到業內廠商賽能微電子基于S1109S方案設計了一款迷你20W PD快充，PCBA模塊尺寸僅為28*25*24mm，非常的小巧。此外和知名大廠海陸通合作實現產品量產上市，支持市面上的全主流快充協議，既滿足消費者對迷你充的需求，同時又相當實用。下面就來看看產品具體做得如何。

值得一提的是，深圳市賽能微電子有限公司創始人唐順柏先生為前意法半導體深圳設計中心總經理，現深圳大學客座教授和研究生導師。分別于2008年、2018年、2019年成立創建了依崇微電子、賽能微電子、山東海聲尼克微電子。主要從事數字、模擬、數模混合集成電路設計研發、封裝測試、銷售。定位為在專用領域，成為并肩世界的IDM(設計+制造)半導體公司。

經了解，賽能微推出系列快充主控，其中S1108SA恒壓和S1008SA恒功率系列主打18W快充市場，S1109S恒壓和S1009S恒功率系列主打20W和22.5W快充市場，S1139N恒壓和S1039N恒功率系列主打25-30W快充系列。其中S1139N和S1039N采用了散熱更加優良的DFN5*6封裝。經查閱相關規格資料，賽能微全系列快充主控IC的Vcc電壓為9-41V，非常適用于3.3-12V的輸出電壓變化。

一、賽能微迷你20W快充外觀

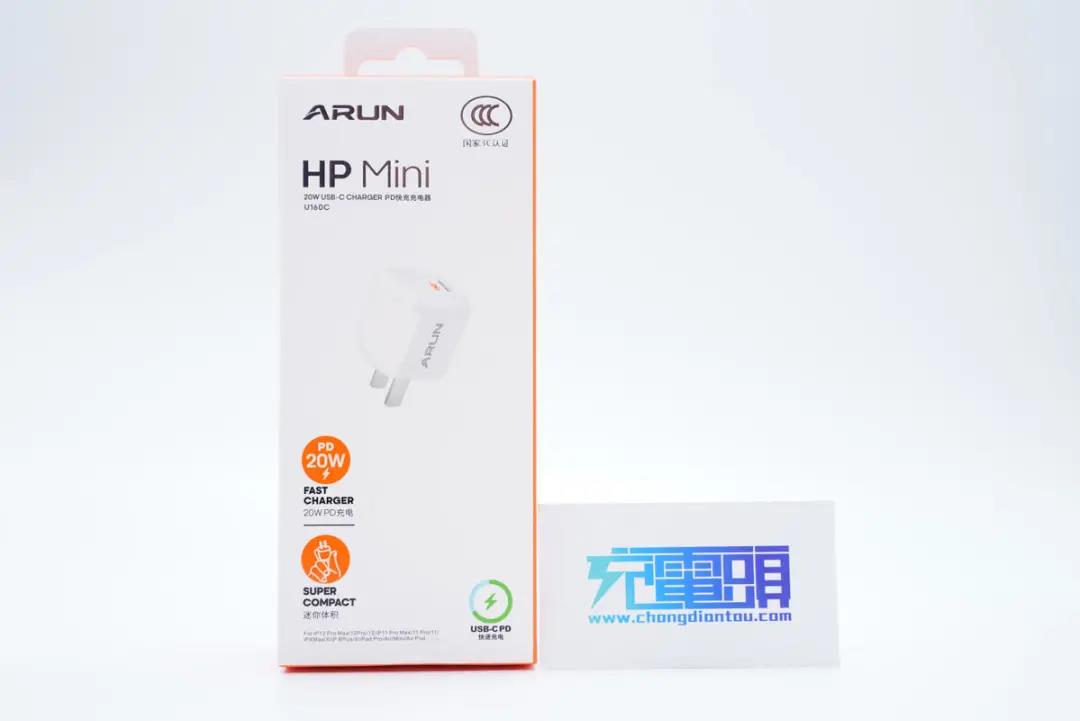

包裝盒正面印有ARUN品牌、CCC認證、HP Mini、20W PD、SUPER COMPACT等標識，中間是充電器外觀圖。

另一面設計也基本一樣，對應充電器處為櫥窗設計，可觀察充電器實體展示效果更好。

側面印有充電器參數、安全警示語和有害物質清單。

包裝內有充電器和數據線，都放在塑料托盤凹槽內固定保護。

附帶線纜是C to Lightning線，線頭塑料殼高光亮面處理手感光滑，此外線纜做了抗彎折處理。

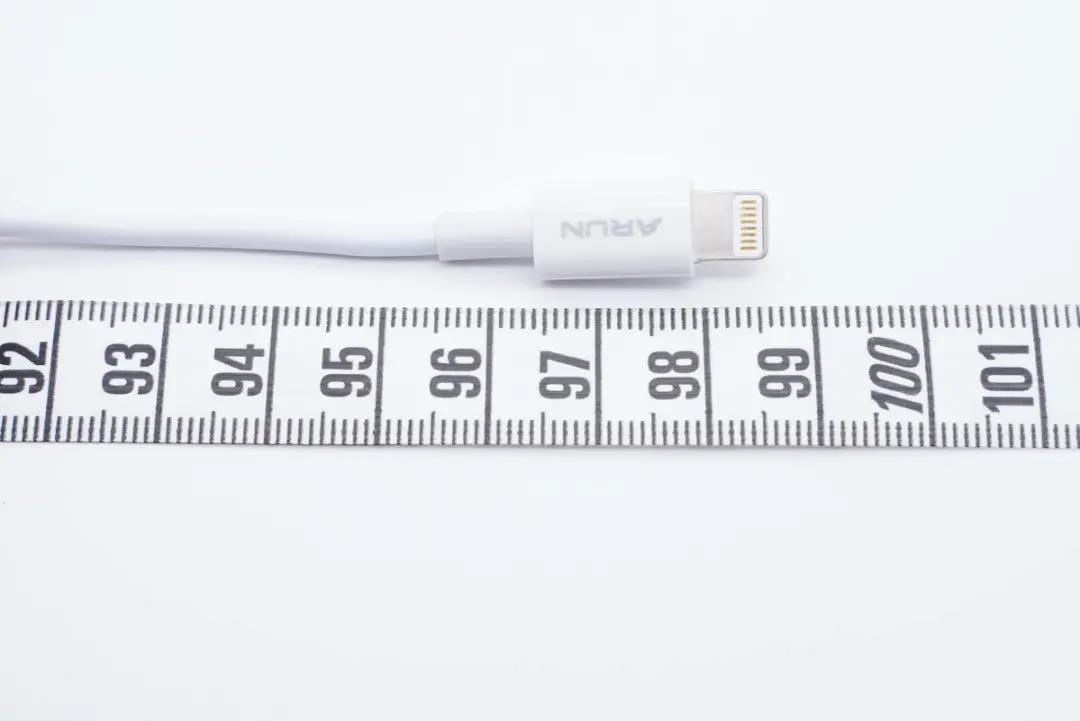

另外測得線纜長度約為98.5cm。

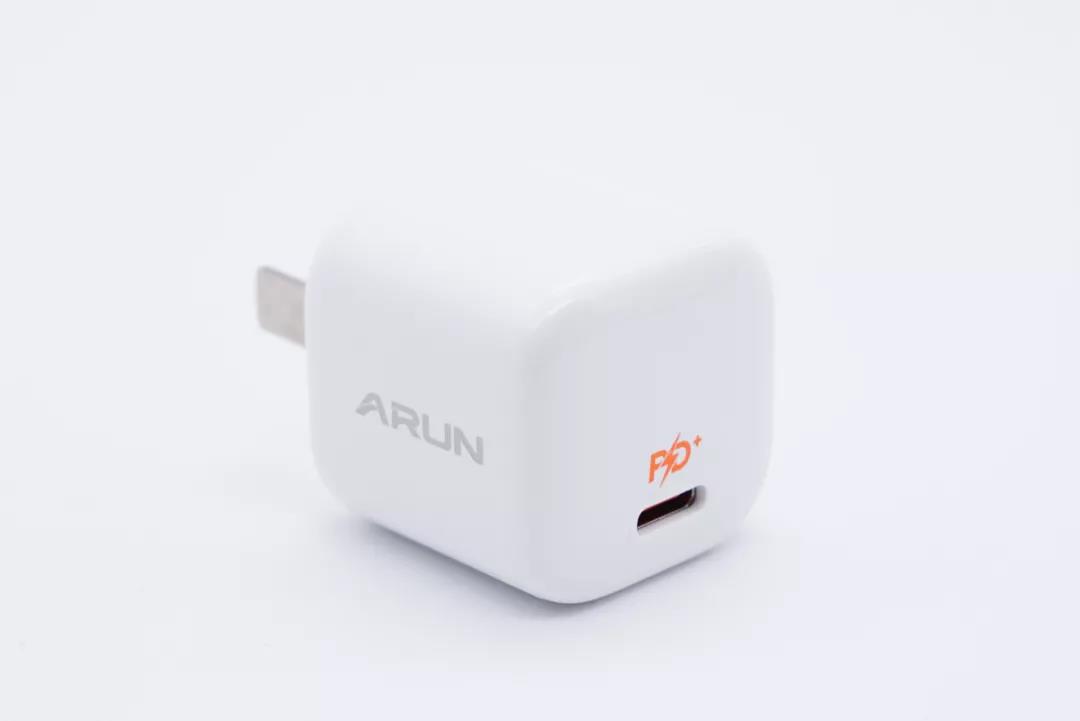

充電器機身小巧迷你，造型趨于小方塊，采用PC阻燃材質白色外殼，表面高光亮面處理，邊角過渡圓潤，不僅小而且使用手感好，顏值在線。

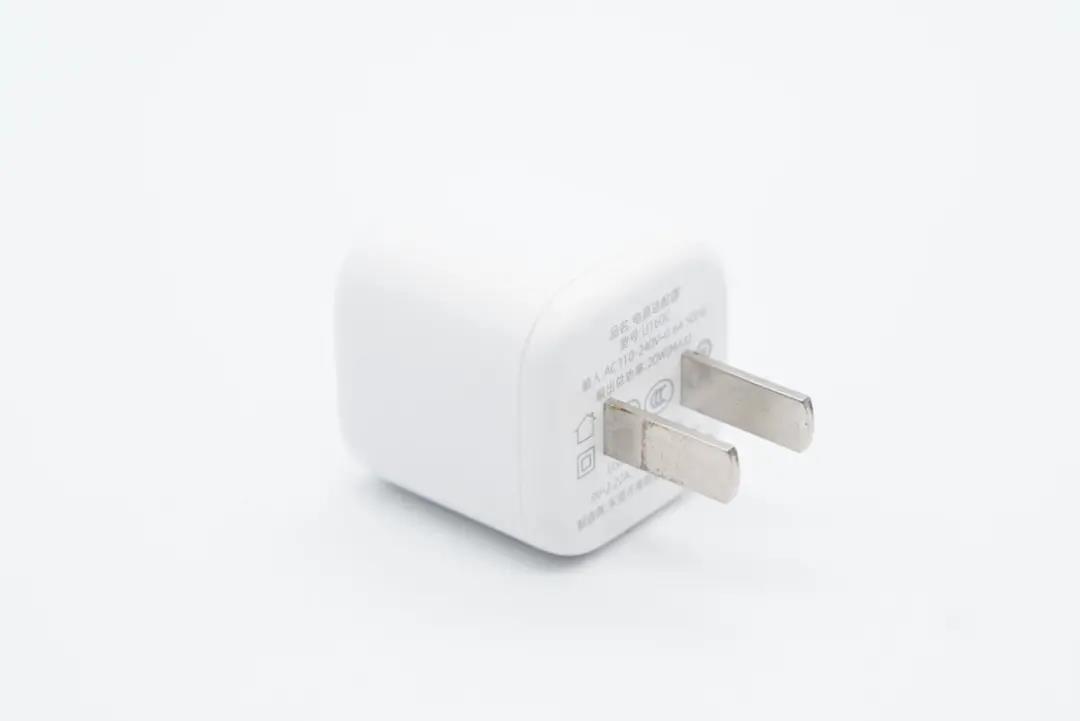

充電器配備固定式國標插腳。

輸入端外殼上印有充電器參數

型號：U160C

輸入：110-240V~50HZ 0.6A

輸出：5V3A、9V2.22A、12V1.67A

輸出總功率：20W MAX

制造商：東莞市海陸通實業有限公司

產品已經通過了國家3C認證。

機身頂面配有單USB-C口，黑色膠芯不露銅，接口旁印有PD快充標識。

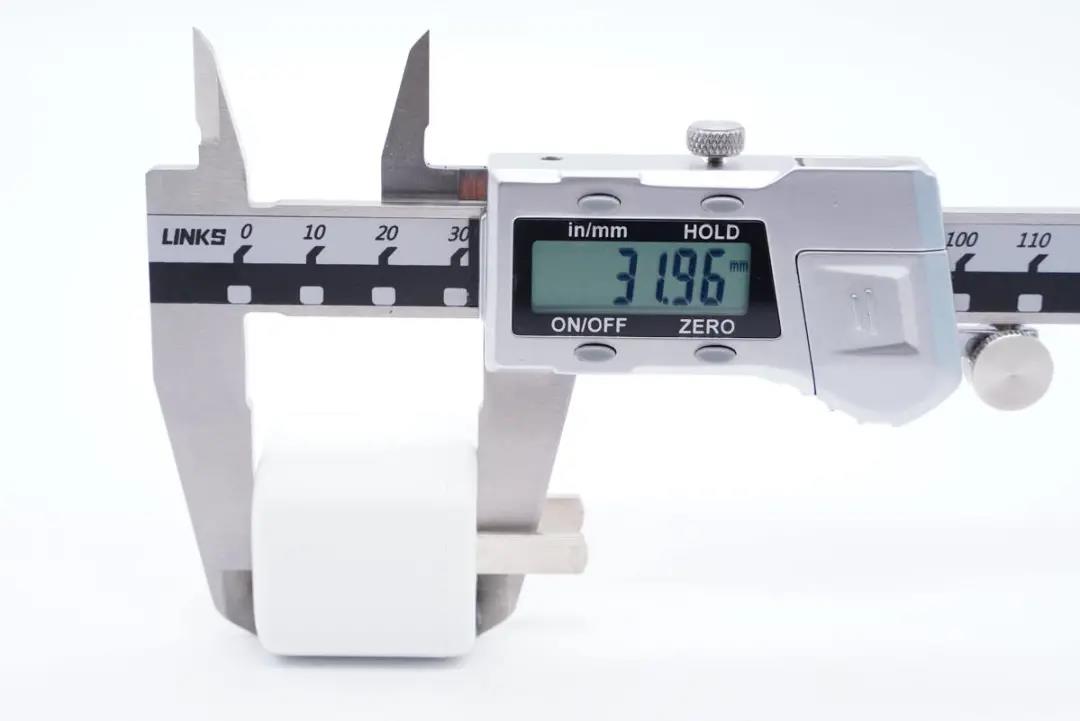

測得機身高度為31.96mm。

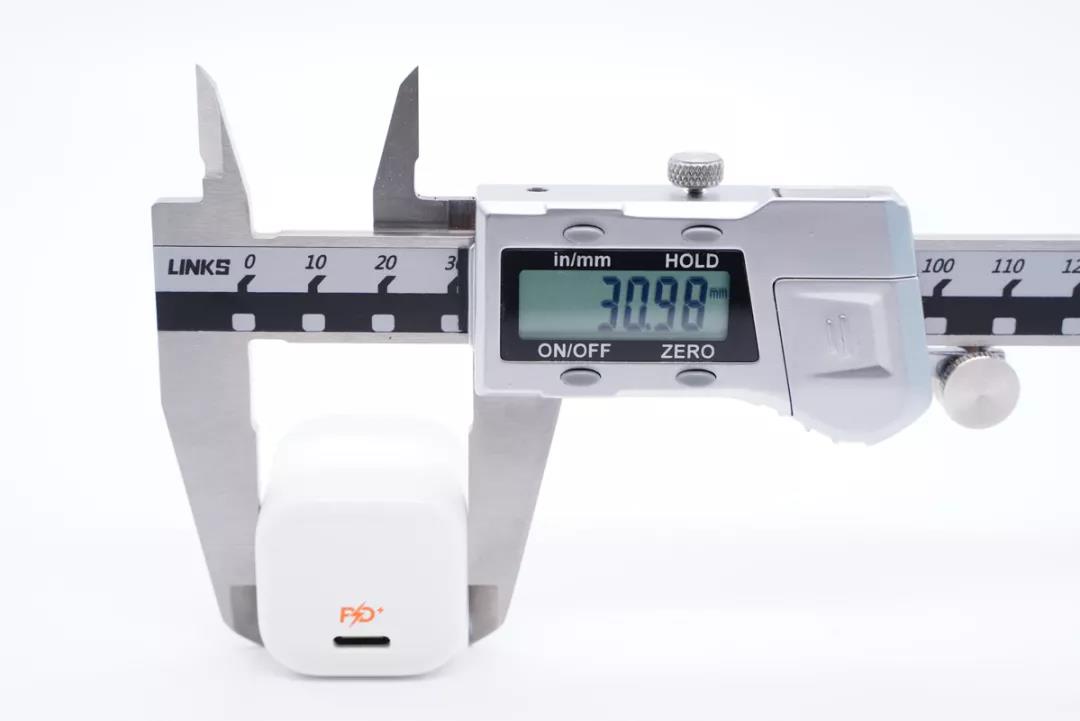

寬度為30.98mm。

厚度為31.03mm。

和蘋果20W充電器直觀對比，體積優勢明顯。

拿在手上的直觀感受，不僅小而且精致。

充電器凈重約為40g。

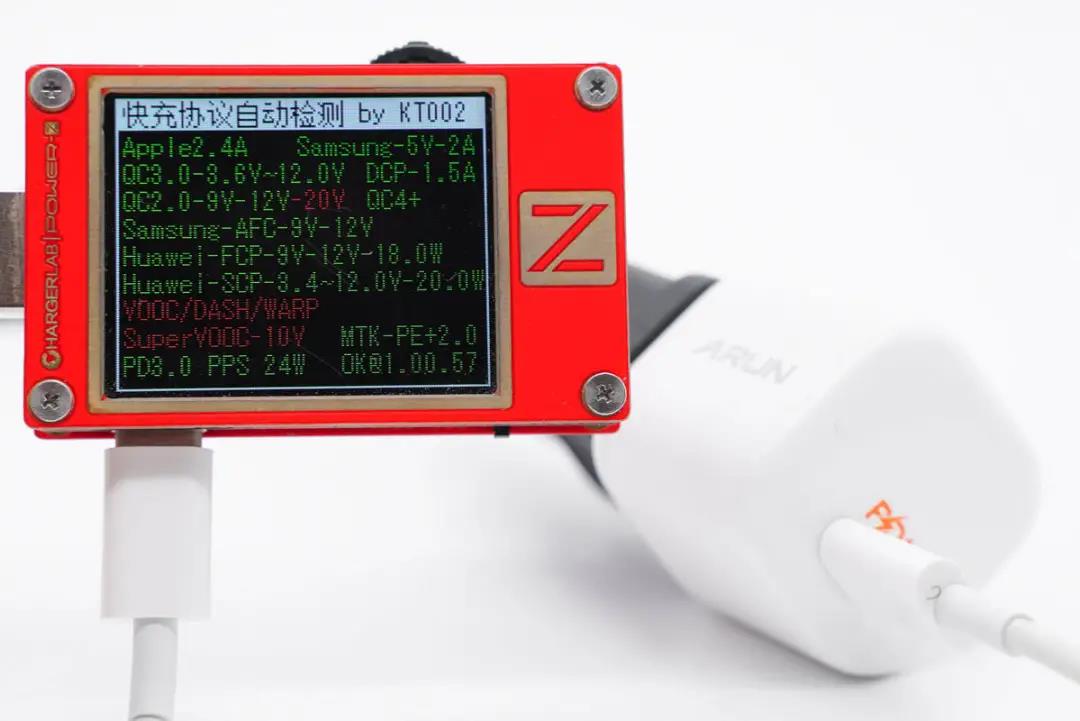

使用ChargerLAB POWER-Z KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充協議。

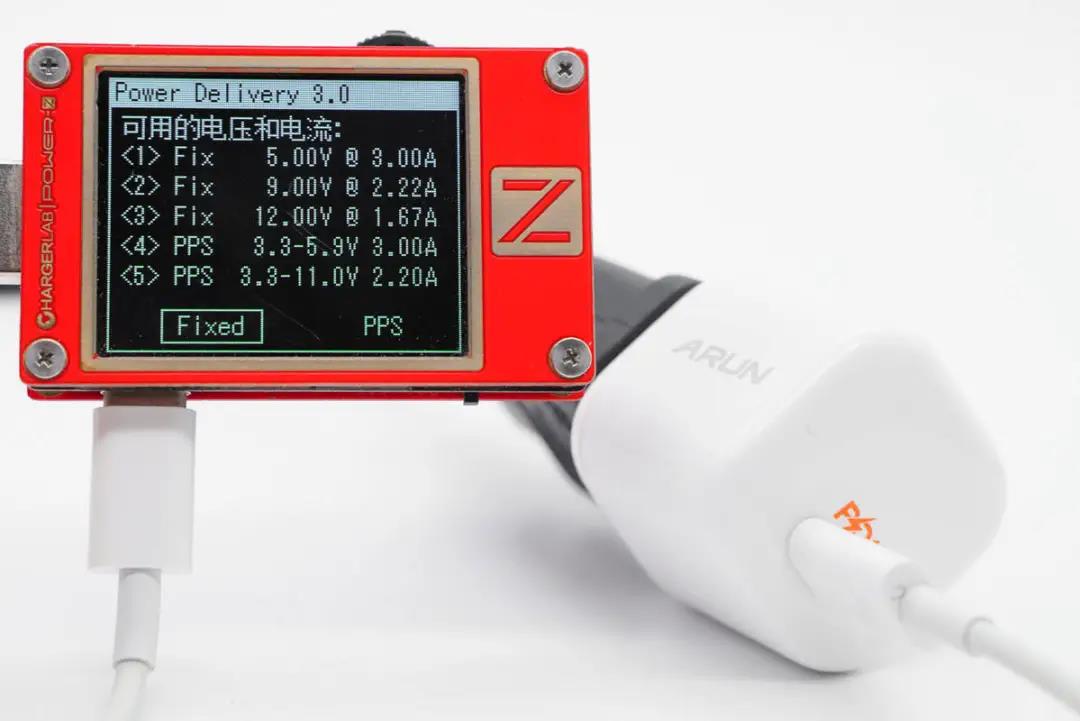

此外還具備5V3A、9V2.22A、12V1.67A三組固定電壓檔位，以及3.3-5.9V3A和3.3-11V2.2A兩組PPS電壓檔位。

二、賽能微迷你20W快充拆解

充電器金屬彈片壓接，輸入端接觸式通電設計，此外這一側填充導熱膠。

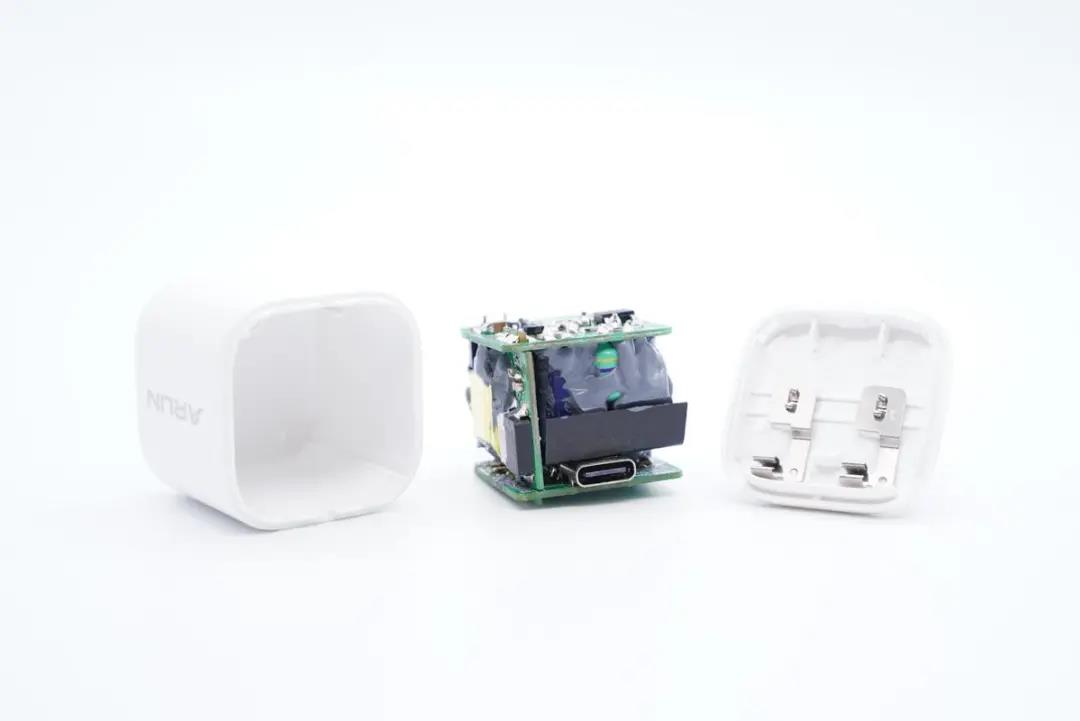

將PCBA模塊取出。

測得長度為28.13mm。

寬度為25.55mm。

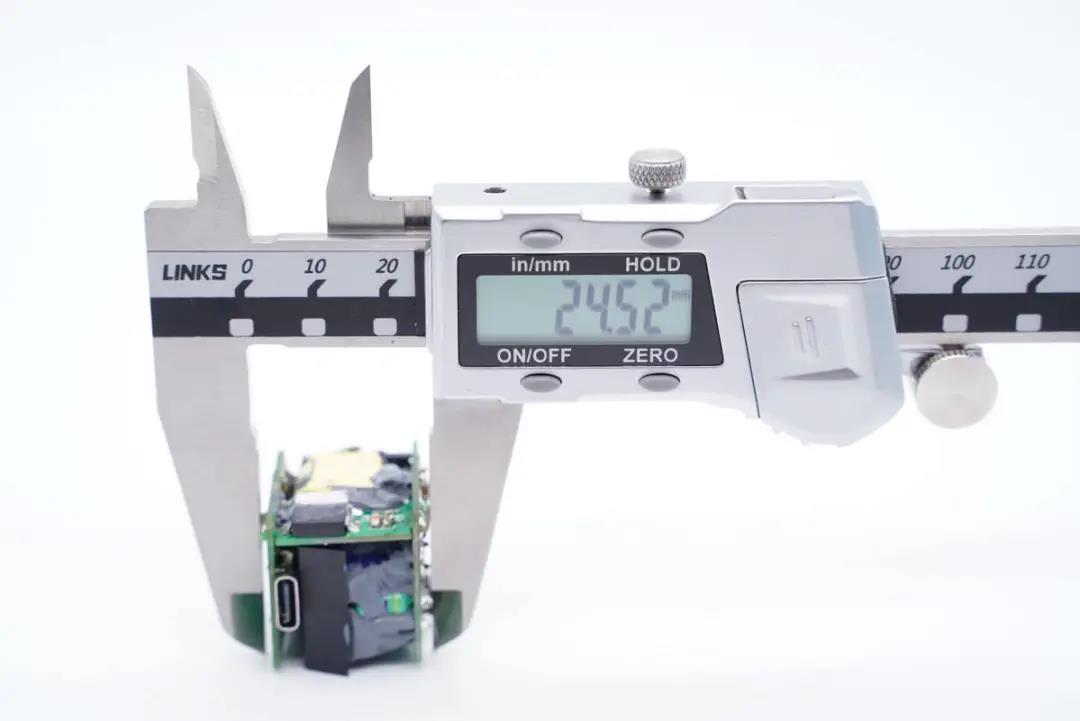

厚度為24.52mm。

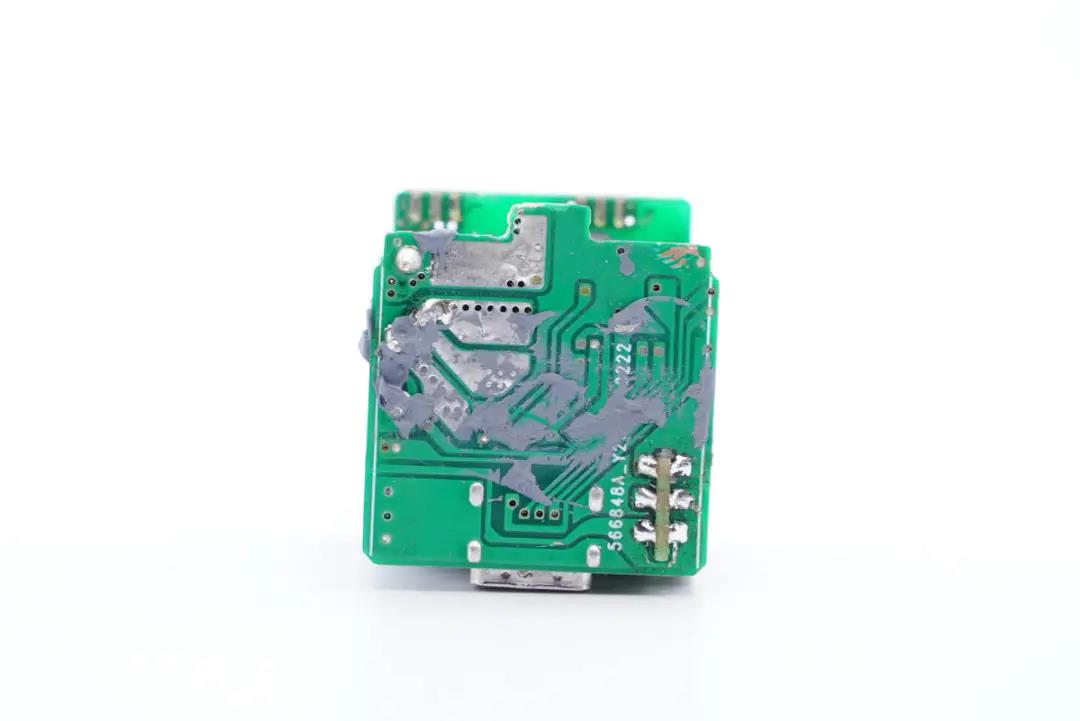

PCBA模塊由三塊小板組成。

模塊初級次級間設有絕緣隔離板，元件間的縫隙填充導熱膠。

通過觀察發現，充電器采用QR開關電源寬范圍輸出，協議芯片控制輸出電壓的典型架構，下面我們從輸入端開始了解各器件的信息。

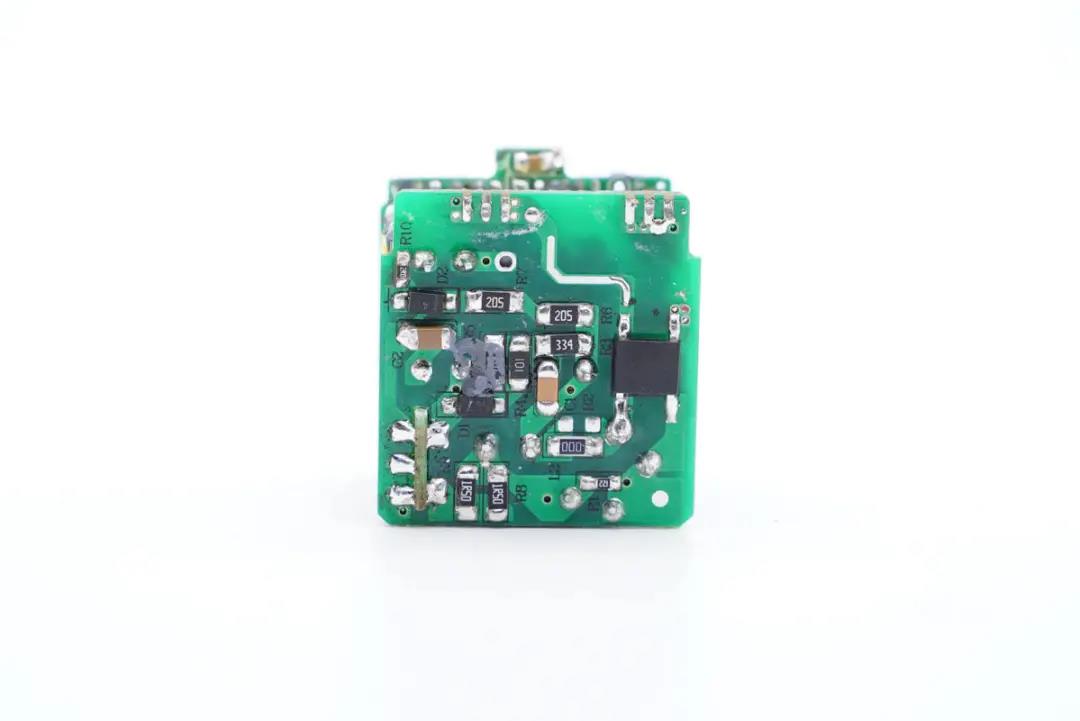

輸入端小板背面設有一顆整流橋。

將模塊拆分開，小板正面設有保險絲、色環電感、高壓濾波電解電容、變壓器等器件。

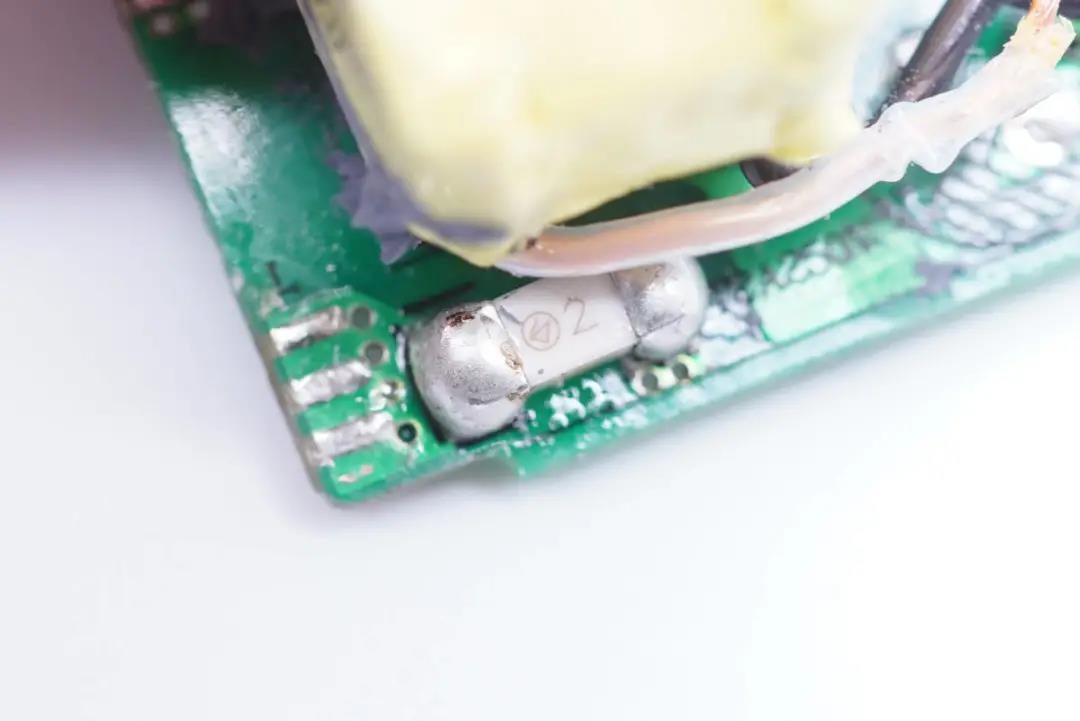

輸入端貼片保險絲特寫，額定電流2A。

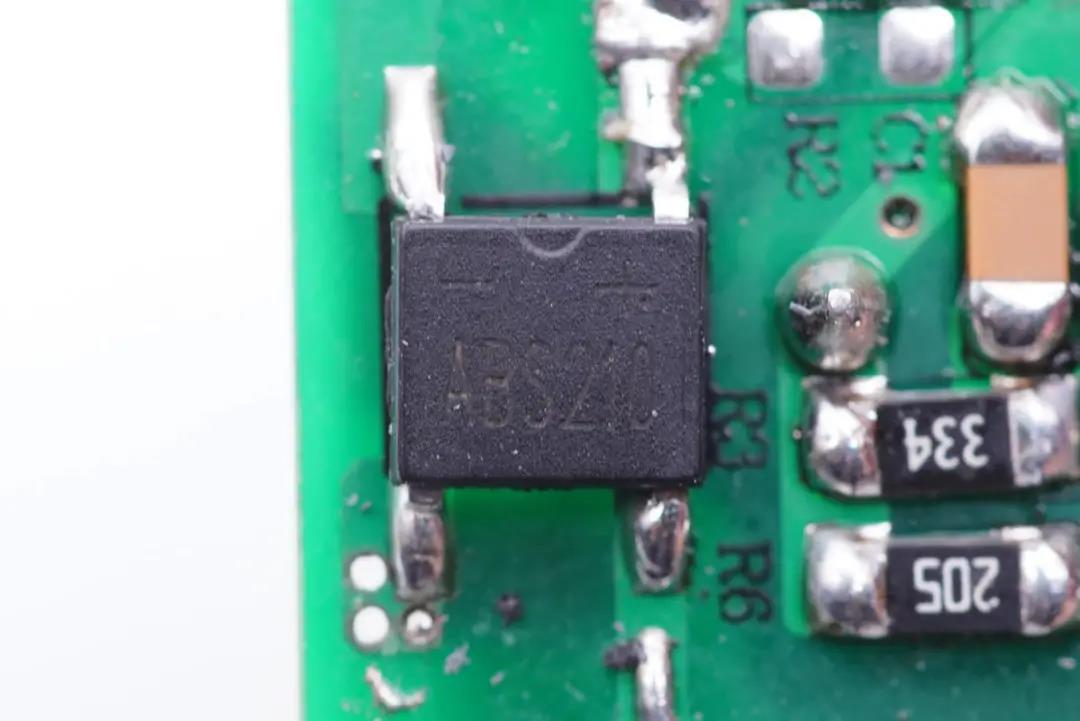

ABS210整流橋特寫。

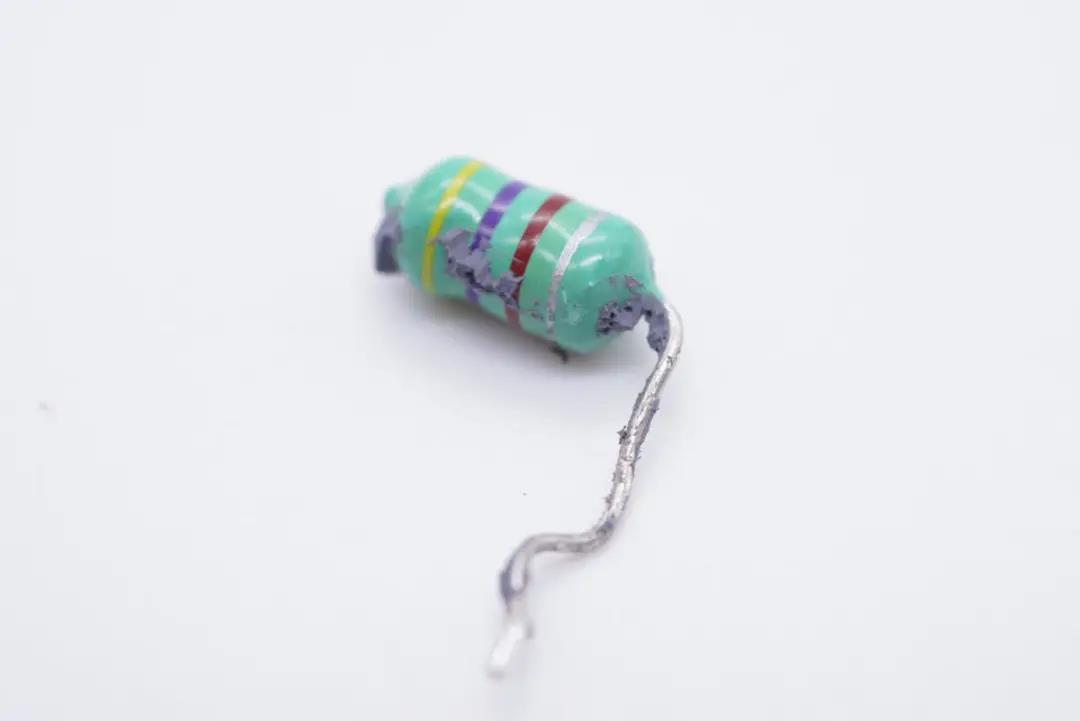

色環電感特寫。

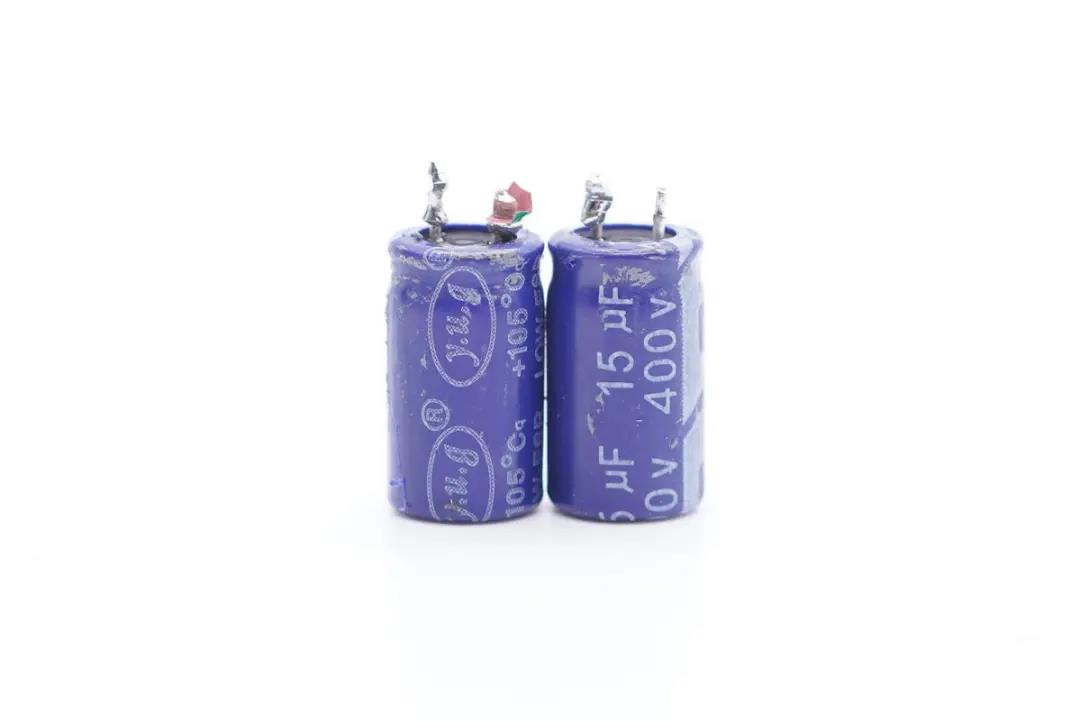

兩顆高壓濾波電解電容來自昱光電子，規格為400V 15μF。

變壓器特寫，ATQ17 95磁芯，來自于深圳市博眾達科技有限公司。

開關電源主控芯片在連接小板上。

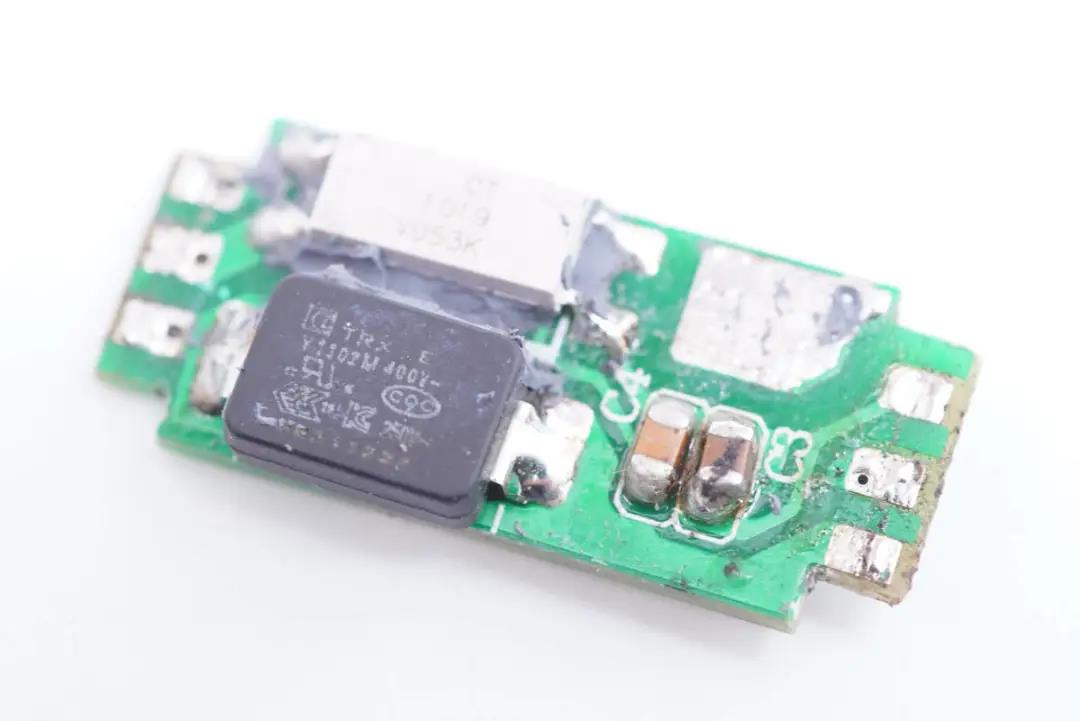

小板另一面設有光耦和貼片Y電容。

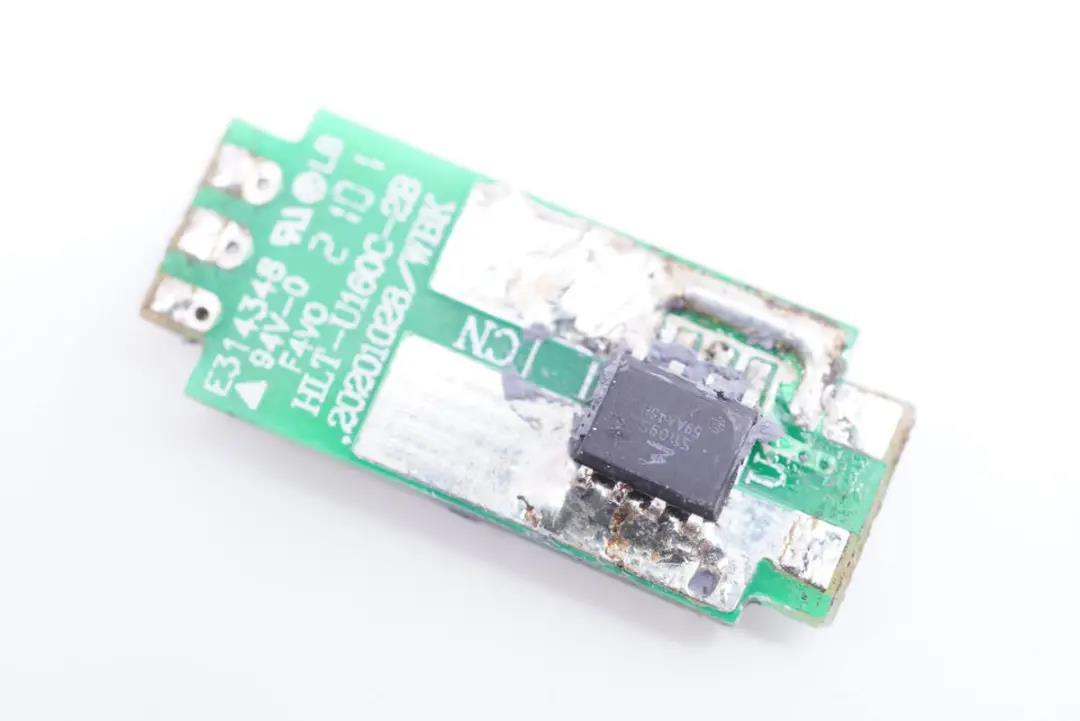

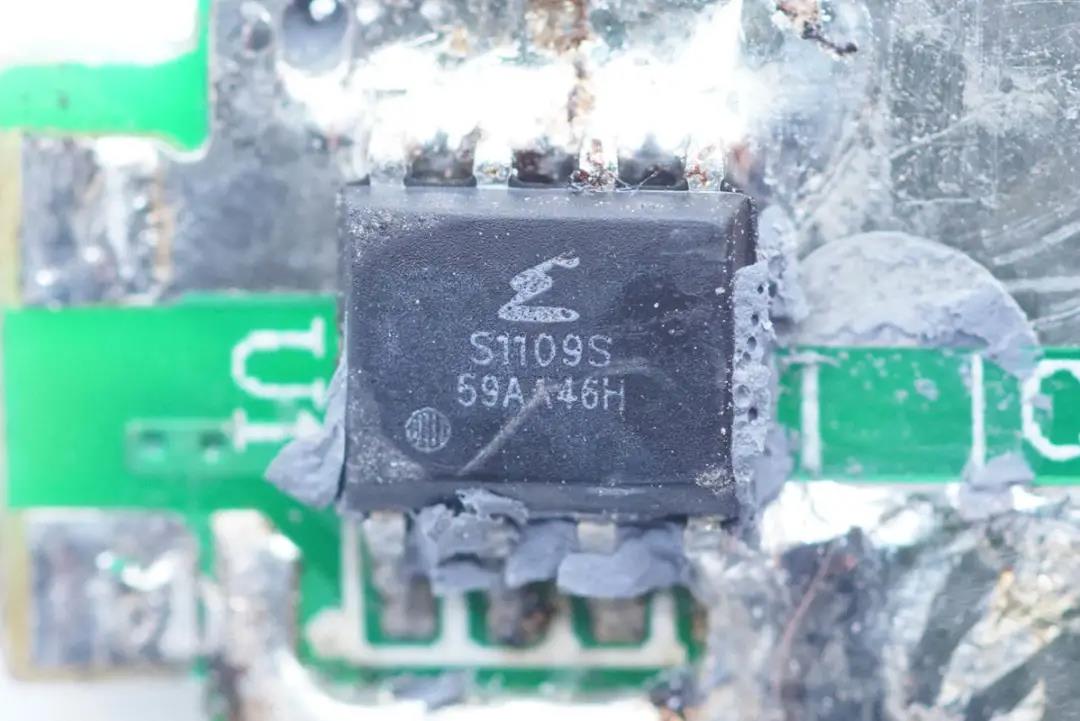

充電器主控芯片采用深圳市賽能微電子有限公司的S1109SCL，這是一顆電流模式PWM控制芯片，內部集成了650V1Ω高壓多層外延超結MOS管。芯片采用固定65kHz開關頻率，支持20W輸出功率，同時內置了完善全面的保護功能，并具有超低待機功耗，滿足能源之星六級要求。

賽能微S1109S資料信息。

充電頭網了解到，面對眾多手機廠家不配送充電器的契機，賽能微推出一系列內置功率管的電源管理快充主控芯片，S1109S系列被大量應用于20W PD快充，S1108S系列被大量應用于18W PD快充，S1139N系列被大量應用于25W及30W PD快充。

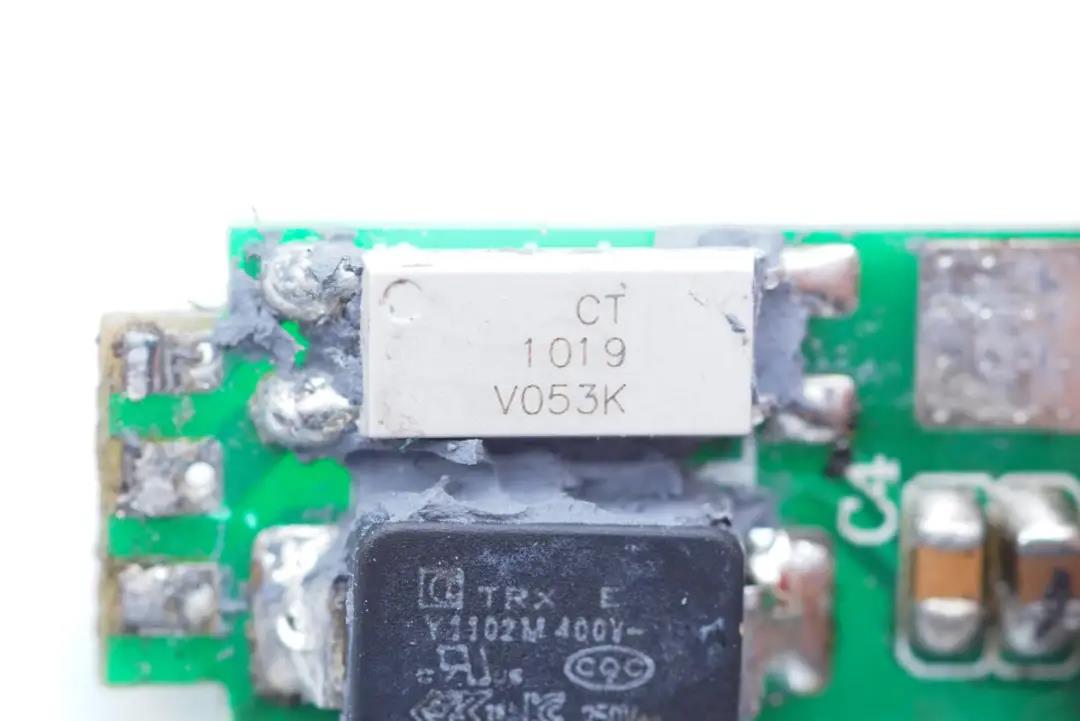

CT 1019光耦，用于初級次級通信，反饋調節輸出電壓。

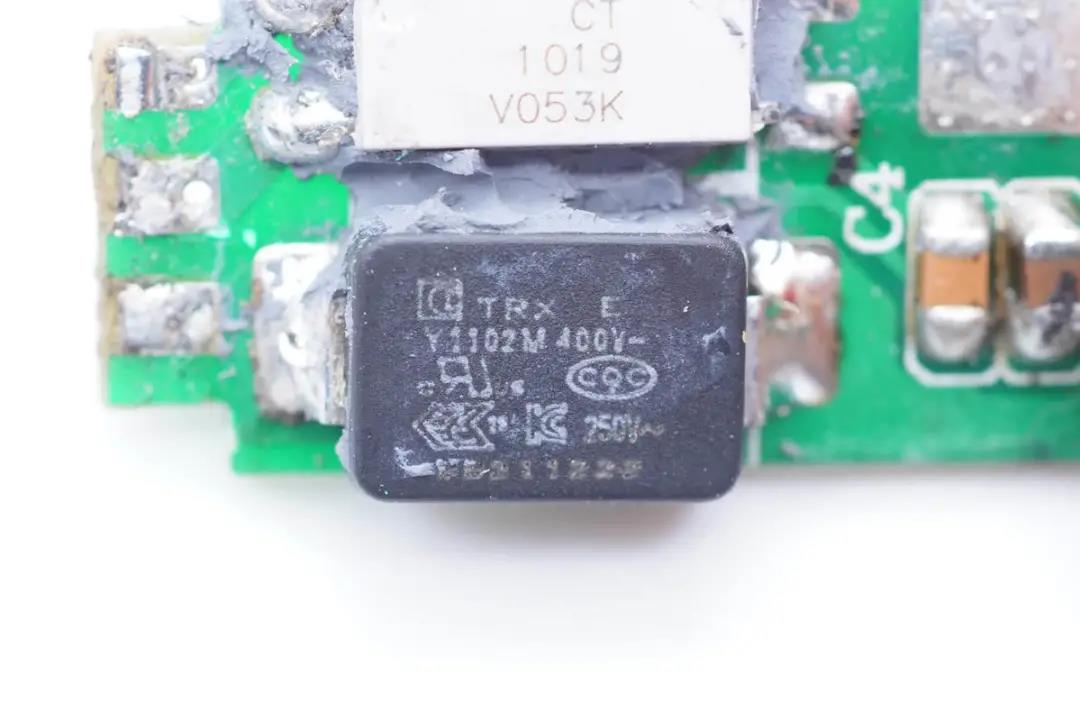

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被貝爾金、安克、QCY、聲麗、麥多多、OPPO、聯想、努比亞、倍思、海陸通、第一衛等品牌的數十款快充產品使用，此外還被伊戈爾40W LED驅動電源、長虹42英寸智能網絡電視42P3F內置電源、卓飛航45W氮化鎵超快墻充等產品使用，性能獲得客戶一致認可。

輸出端小板背面沒有元器件。

正面設有同步整流芯片、濾波電容、協議芯片和輸出VBUS開關管。

同步整流芯片特寫，絲印MK91738。

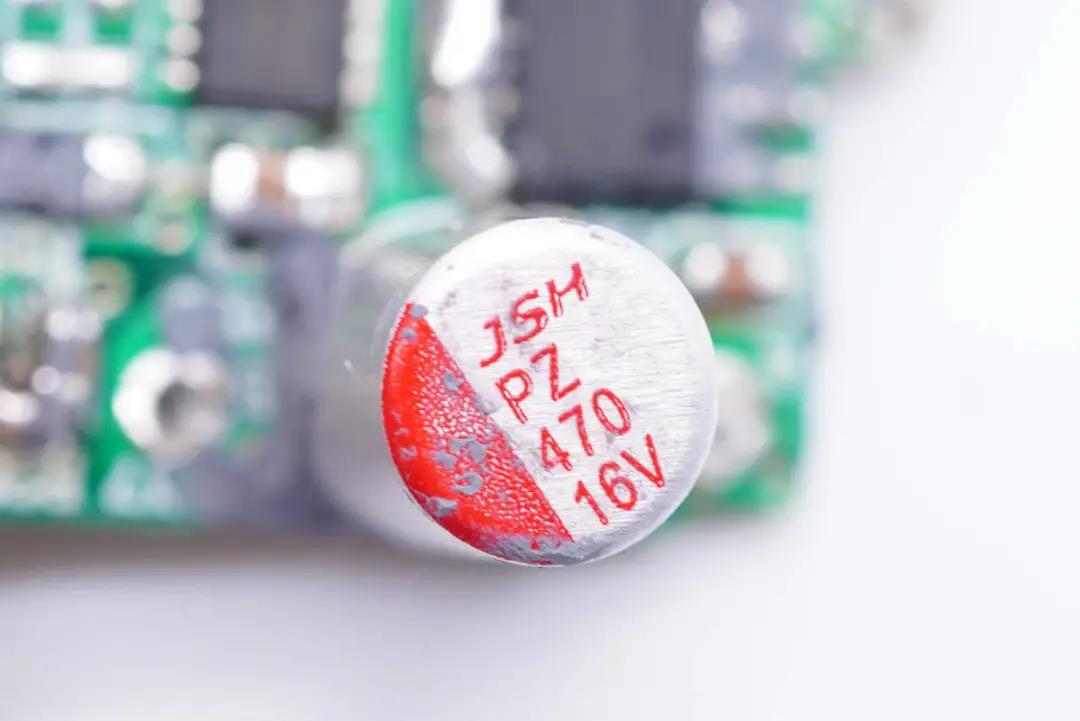

輸出濾波固態電容來自萬京源，規格為16V 470μF。

協議芯片采用珠海智融SW2303，通過高通QC5認證，是業內第一顆非MCU架構的QC5認證協議芯片。這是一款高集成度USB Type-C/Type-A接口快充協議芯片，支持PD、QC、FCP、高低壓SCP、AFC、SFCP以及PE等主流快充協議；支持光耦反饋和FB反饋兩種工作模式；支持4KV ESD HBM。

SW2303集成了CV/CC控制環路，Type-C接口邏輯，快充協議控制器，以及多種安全保護功能。配合AC-DC或DC-DC以及少量的外圍元器件，即可組成完整的高性能的Type-C/Type-A口快速充電解決方案。

智融SW2303資料信息。

充電頭網拆解了解到，智融SW2303此前還被中逸光迷你30W PD快充、安克可折疊迷你20W快充、QCY 65W 1A1C氮化鎵快充、華科生迷你22.5W快充、JinHotai迷你25W PD快充、宜麗客45W PD快充、科訊迷你20W PD快充充電器等數十款產品采用。

輸出VBUS開關管特寫，絲印CWT361AP。

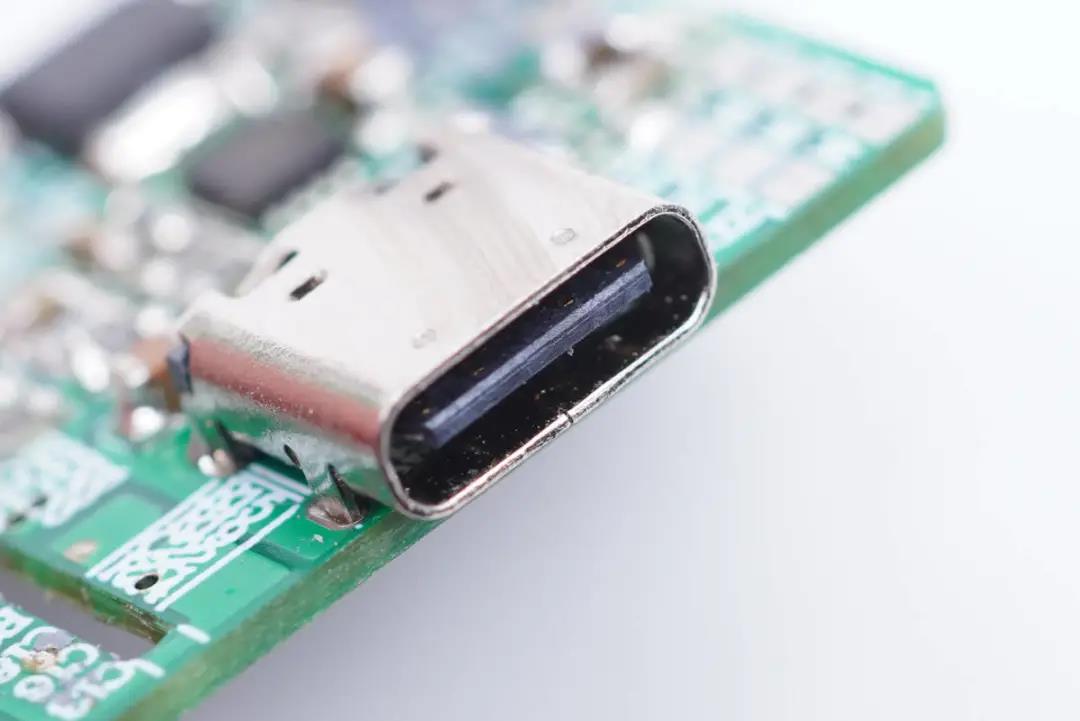

USB-C母座特寫，過孔焊接。

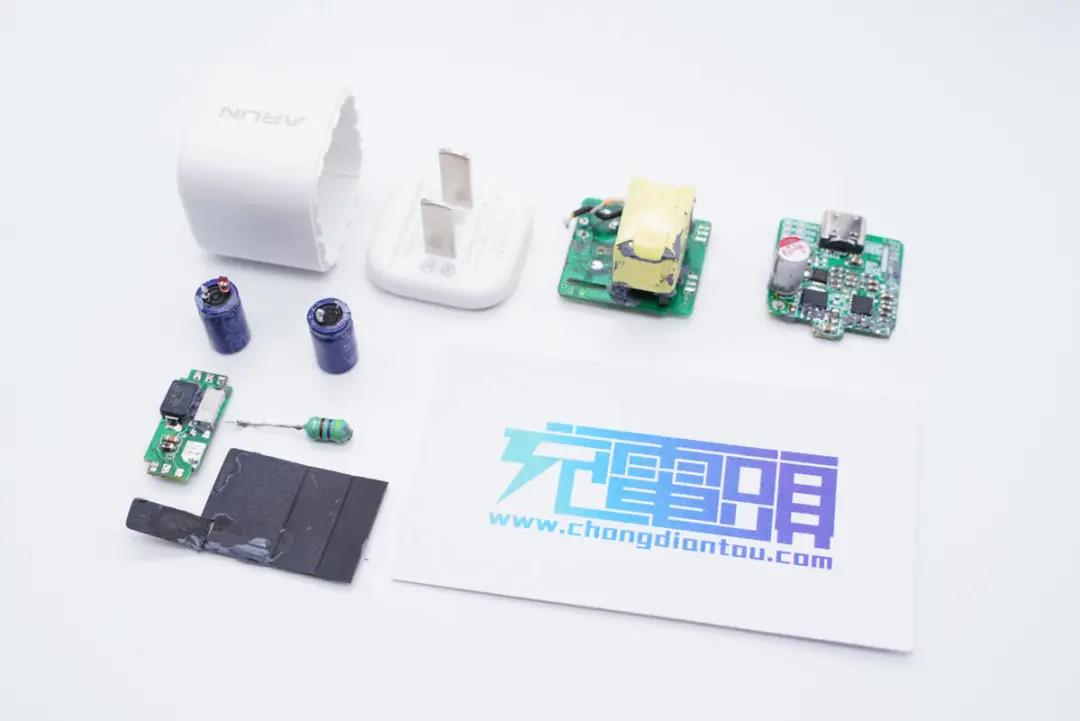

全部拆解完畢，來張全家福。

充電頭網拆解總結

由海陸通助力量產上市的這款迷你20W快充，最終的整體尺寸做到了32*31*31mm，非常的小巧，除了內部巧妙采用堆疊結構設計外，還得益于賽能微S1109S高集成快充芯片的使用，其內置MOS管可以大大簡化電路節省空間。

按照20W額定輸出功率計算，這款充電器的功率密度為0.65W/cm3，而傳統充電器功率密度一般僅為0.3W/cm3左右，也就是說基于賽能微快充方案設計的20W快充體積上縮小了一半，能夠充分滿足消費者對迷你級快充的需求。

此外充電器協議芯片采用智融SW2303，讓這款充電器兼容QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS等市面主流快充協議，既能滿足iPhone 12 20W快充，也能滿足國內華為、小米等知名品牌手機快充，性能實用。
