在蘋果推出iPhone 12系列手機后，知名品牌UGREEN綠聯針對新機用戶推出了一款小金剛20W PD快充充電器，不僅迷你顏值高，而且用料扎實可靠，售價更是可以說是和消費者“交個朋友”，讓很多人贊不絕口。

隨著iPhone 13部分款式充電功率上限的提升，近期綠聯在小金剛快充外觀基礎上設計出了一款最大功率33W的氮化鎵快充新品CD272，繼承上一代各種優點的同時，兼容協議更加豐富，不僅可以滿足iPhone 13系列新機快充需求，對華為、小米等品牌手機也能很好兼容。下面充電頭網就對綠聯這款氮化鎵快充進行詳細拆解，看看用料做工如何。

值得一提的是，充電頭網還拆解過綠聯65W 2C1A氮化鎵快充充電器、綠聯100W 3C1A四口快充桌面充、綠聯100W 3C1A四口氮化鎵快充、綠聯小金剛20W PD快充充電器等多款充電器。

此外對綠聯65W 3C1A氮化鎵充電器、20W迷你小金剛快充等產品也有相關詳細評測，歡迎查閱。

一、綠聯30W氮化鎵充電器外觀

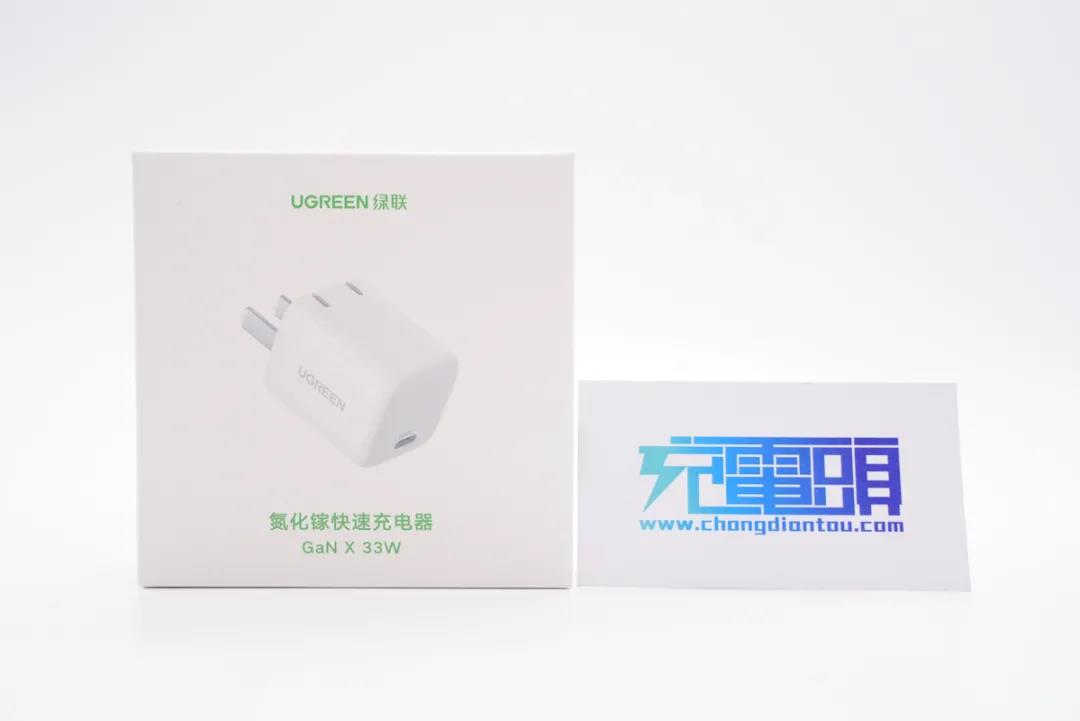

包裝盒正面印有UGREEN綠聯品牌、充電器外觀圖和名稱，字體采用經典綠色配色。

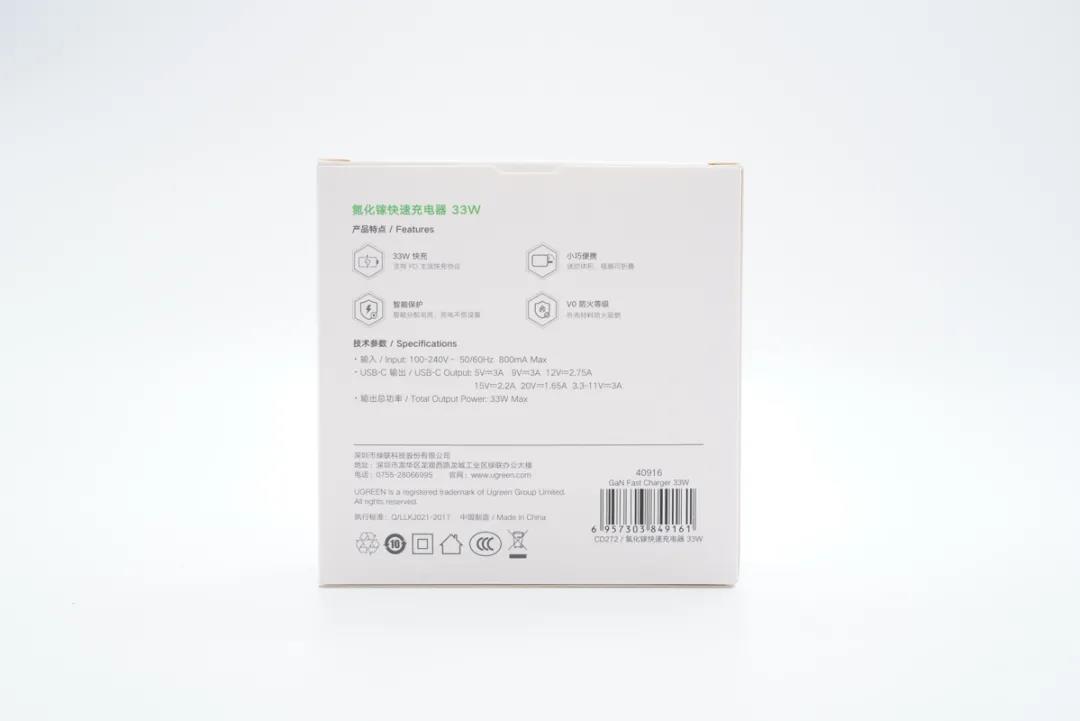

背面印有產品四大特點標識、參數和商家信息。

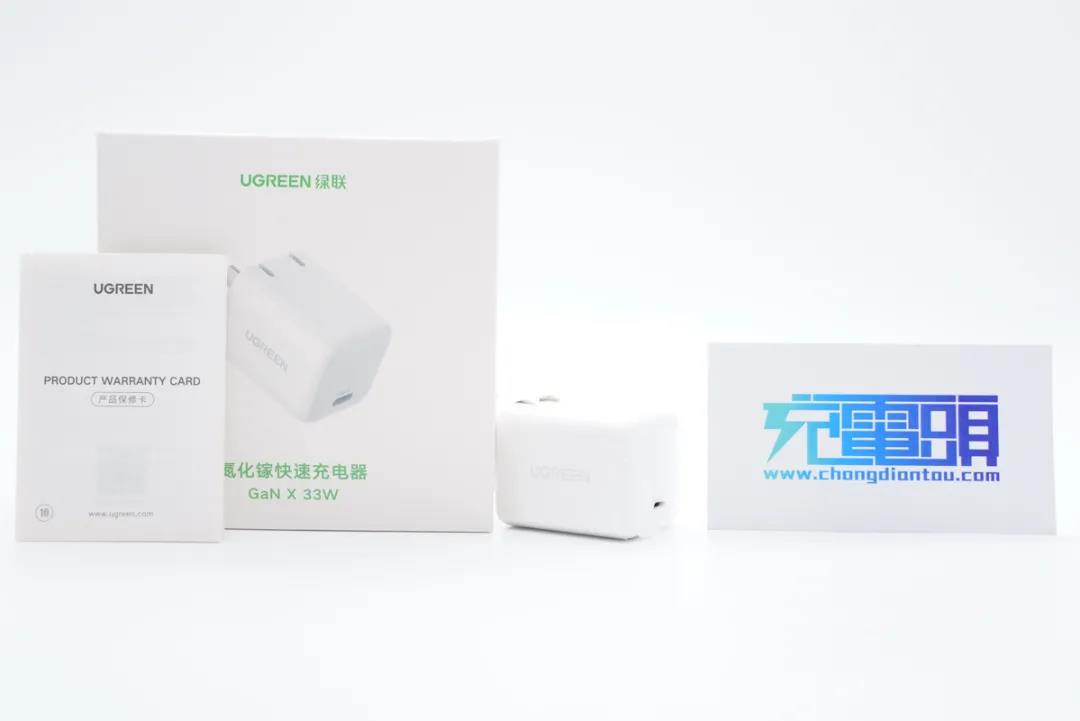

包裝內含充電器和產品保修卡。

充電器采用PC材質白色外殼，背面高光亮面處理，邊角過渡圓潤，使用手感好。

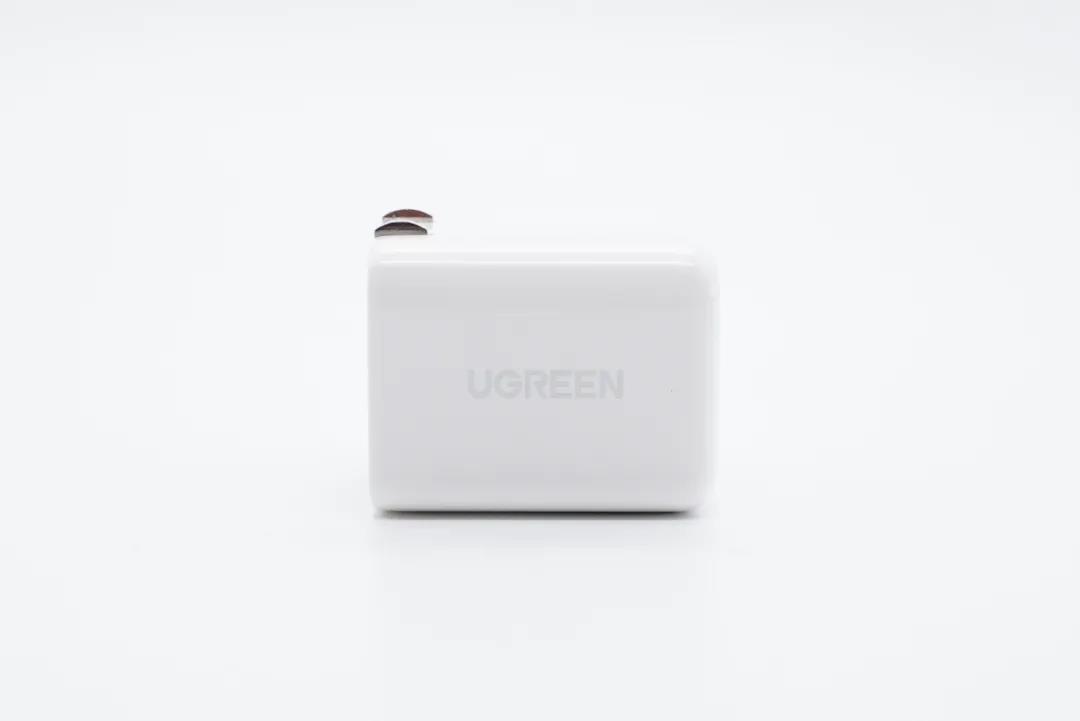

腰身一面印有UGREEN品牌logo。

充電器輸入端為平直切面設計，可以很好貼合排插、墻插，使用十分穩定。

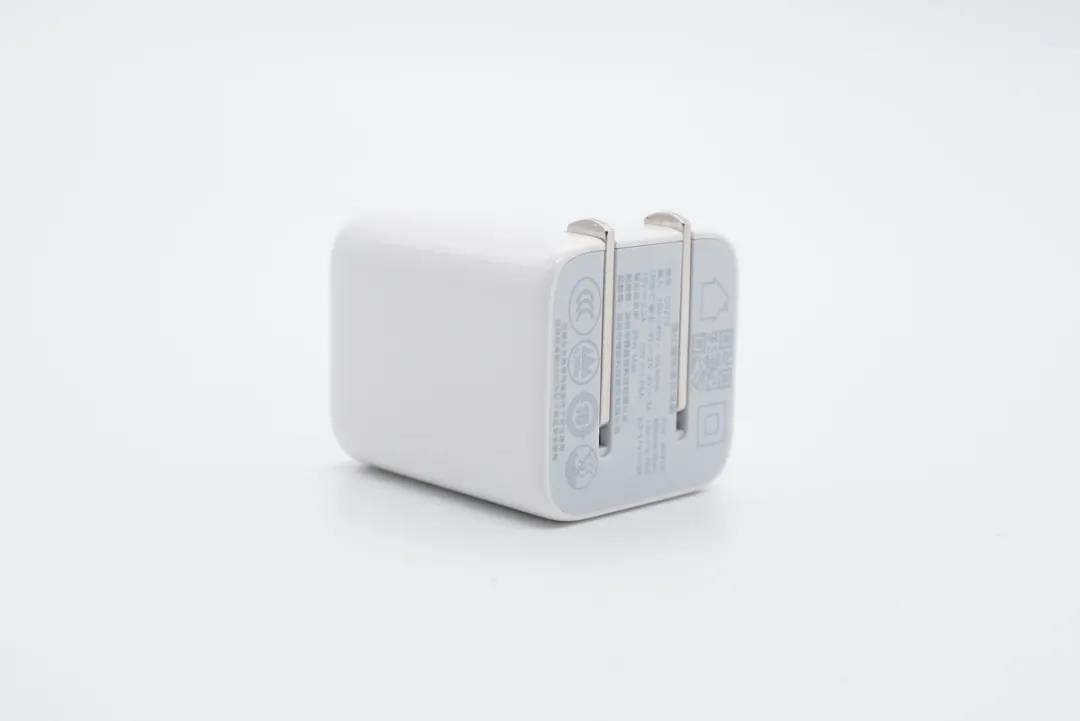

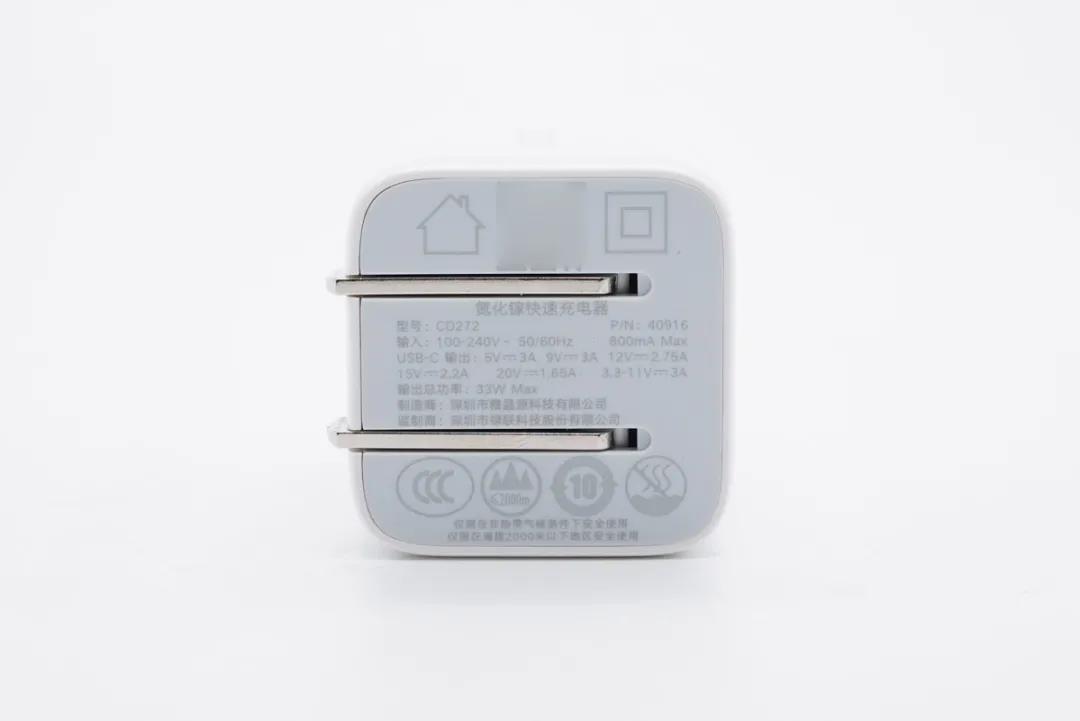

輸入端外殼上印有充電器參數

型號：CD272

輸入：100-240V~50/60HZ 0.8A

輸出：5V3A、9V3A、12V2.75A、15V2.2A、20V1.65A、3.3-11V3A

輸出總功率：33W Max

制造商：深圳市雅晶源科技有限公司

監制商：深圳市綠聯科技股份有限公司

產品已經通過了3C認證。

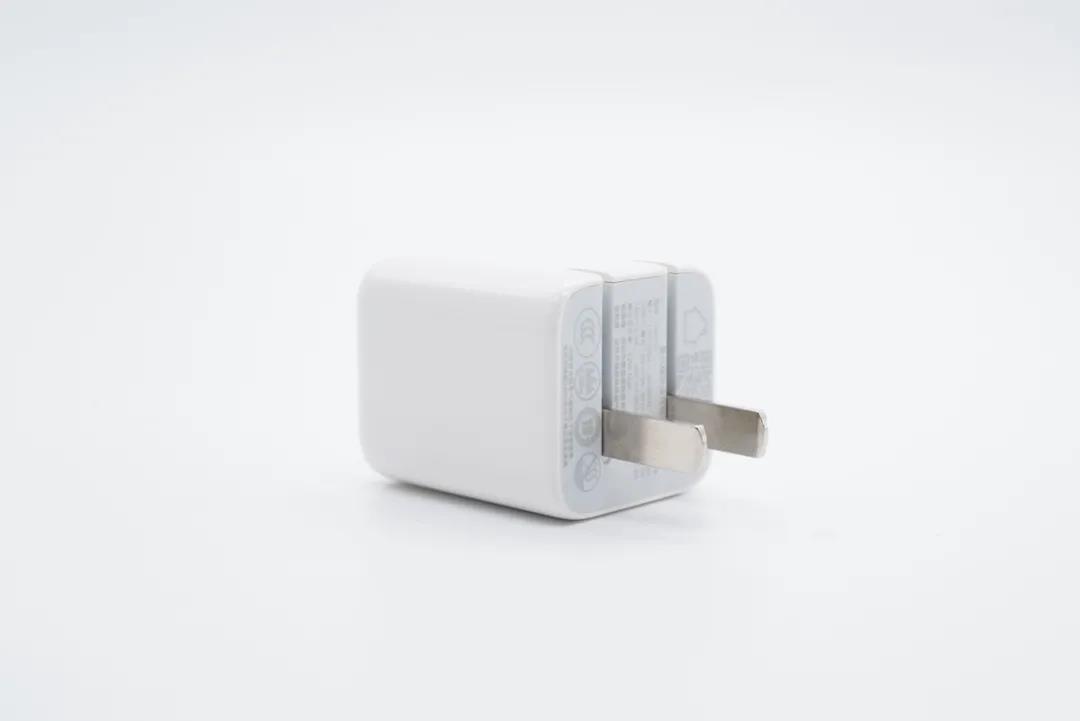

配備可折疊國標插腳，外出攜帶方便。

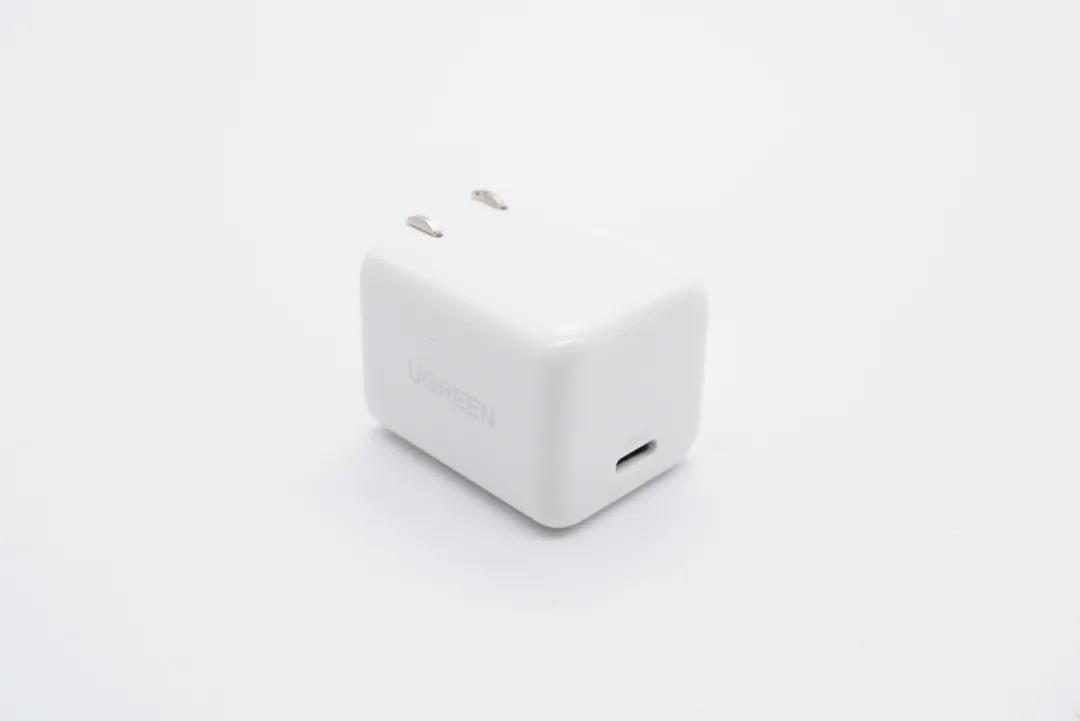

頂面配有單USB-C接口，白色膠芯。

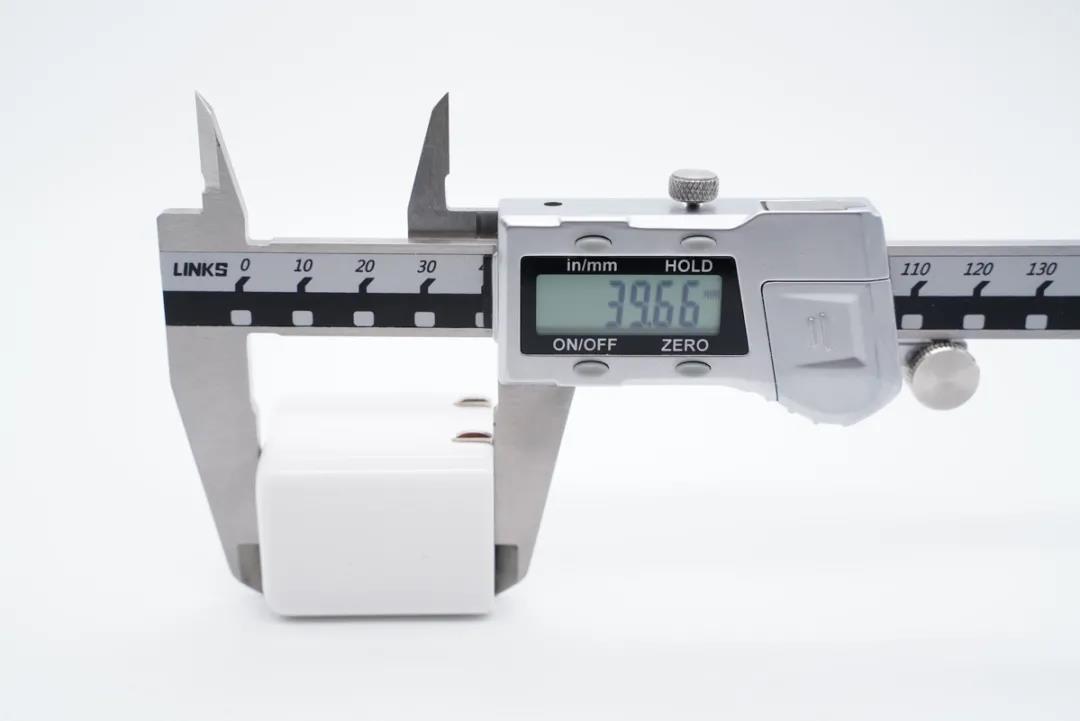

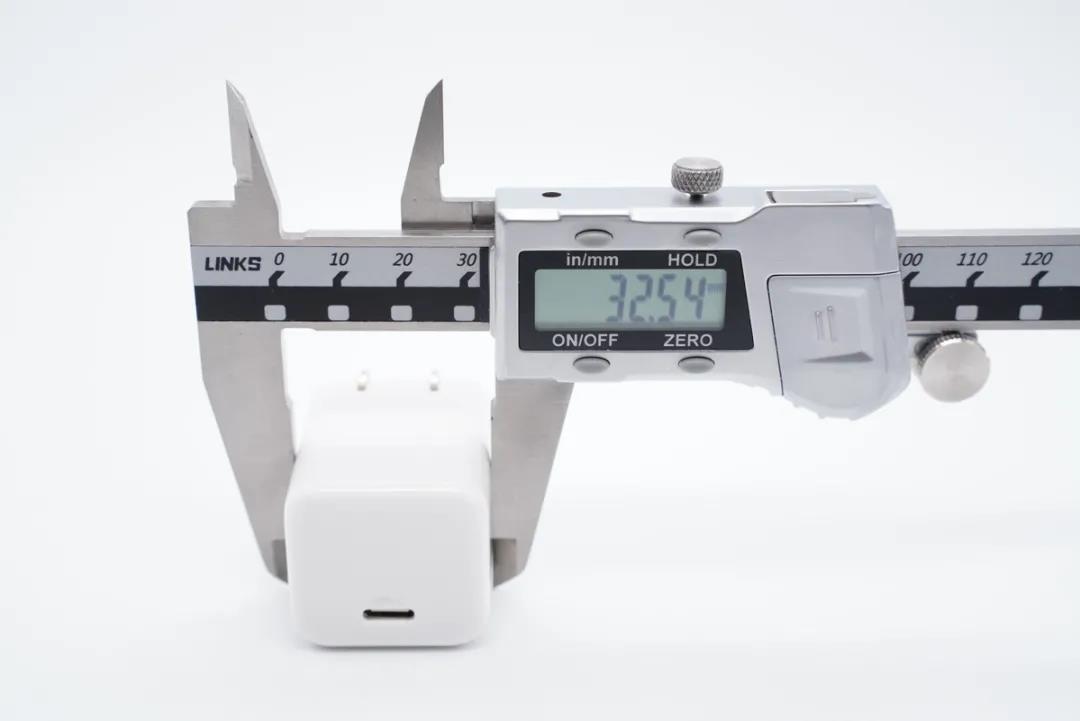

測得機身高度為39.66mm。

寬度為32.54mm。

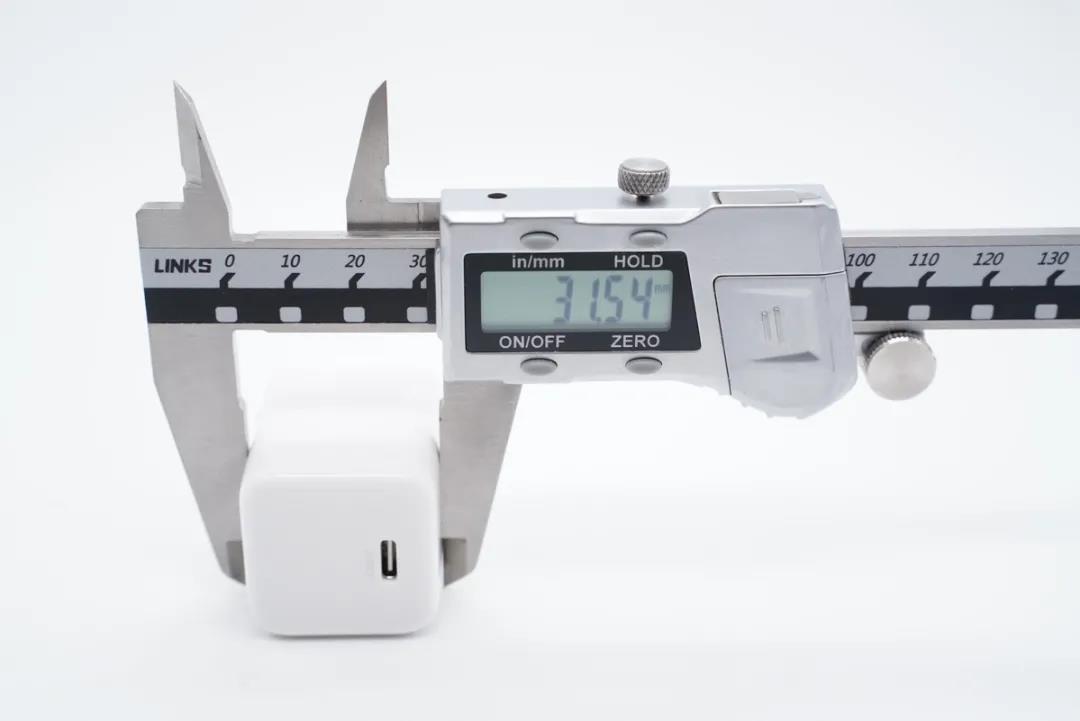

厚度為31.54mm。

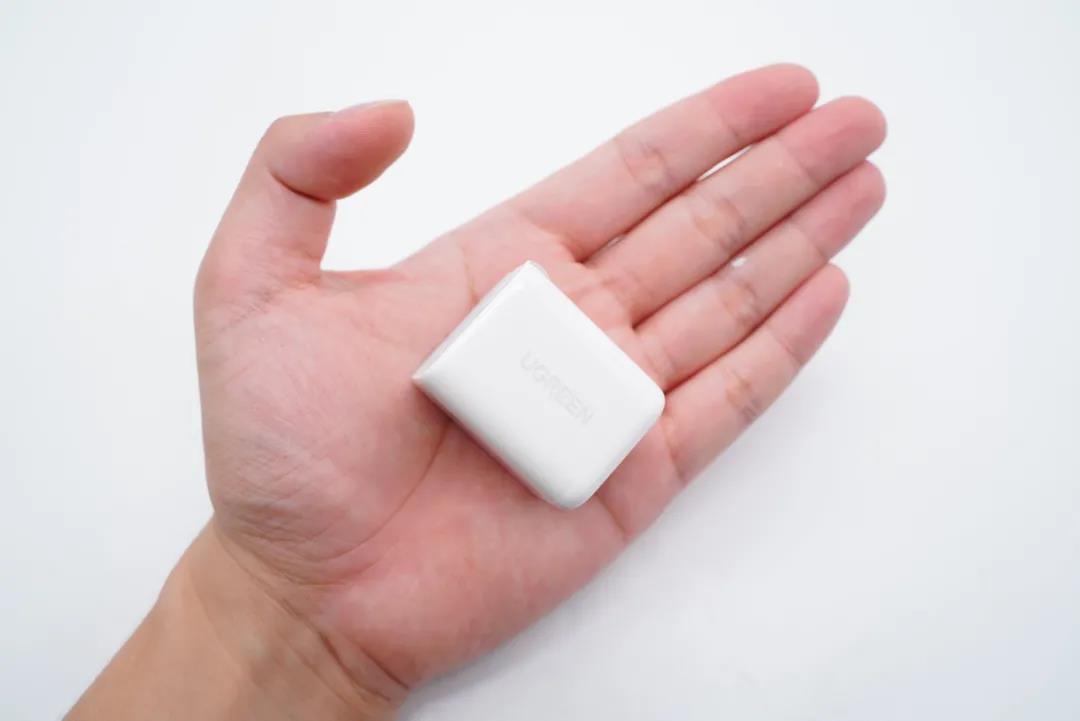

拿在手上的直觀感受，十分小巧。

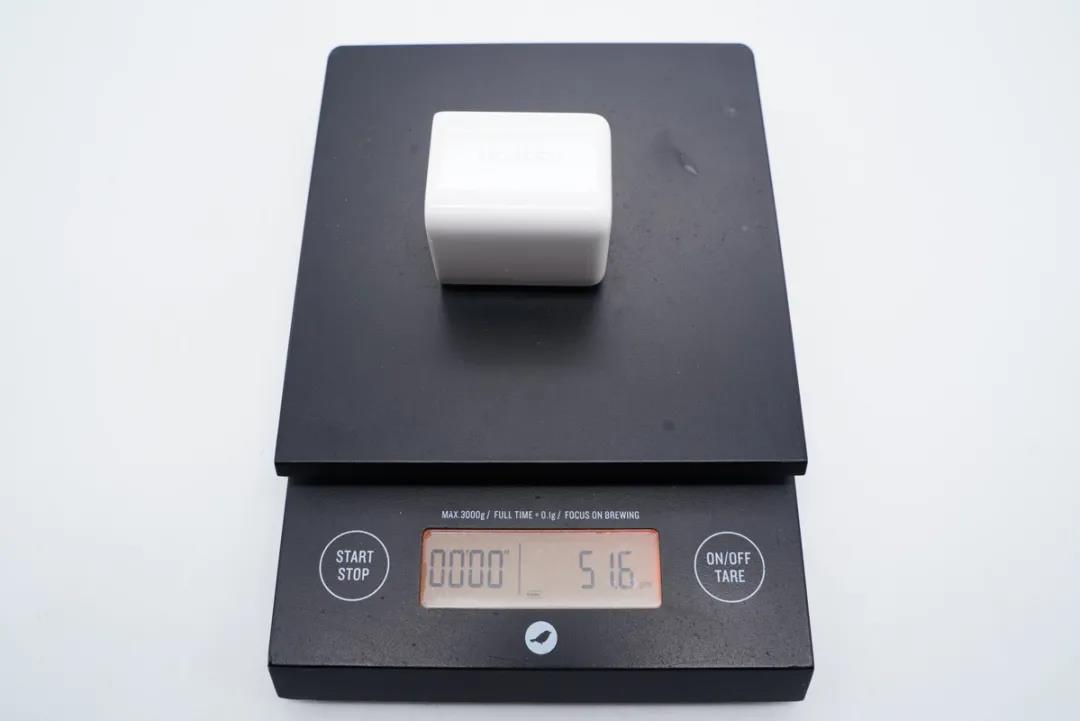

凈重約為52g。

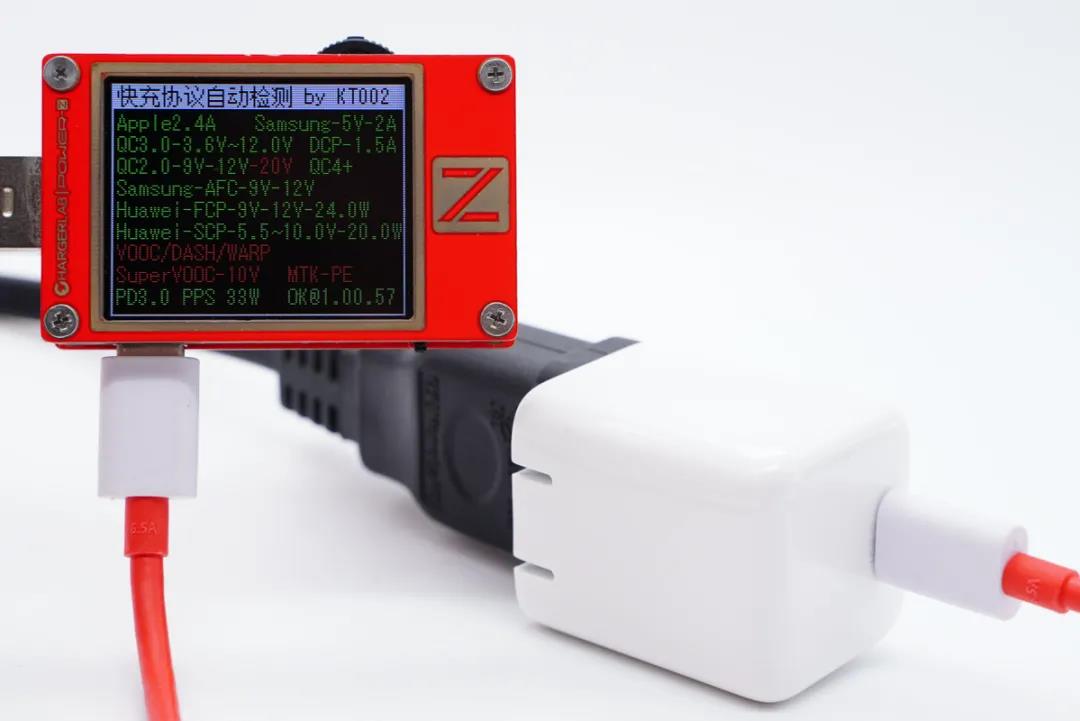

使用ChargerLAB POWER-Z KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、QC4.0、QC4+、AFC、FCP、SCP、PD3.0、PPS快充協議。

此外PDO報文顯示C口還具備5V3A、9V3A、12V2.75A、15V2.2A、20V1.65A五組固定電壓檔位，以及3.3-11V3A一組PPS電壓檔位。

二、綠聯30W氮化鎵充電器拆解

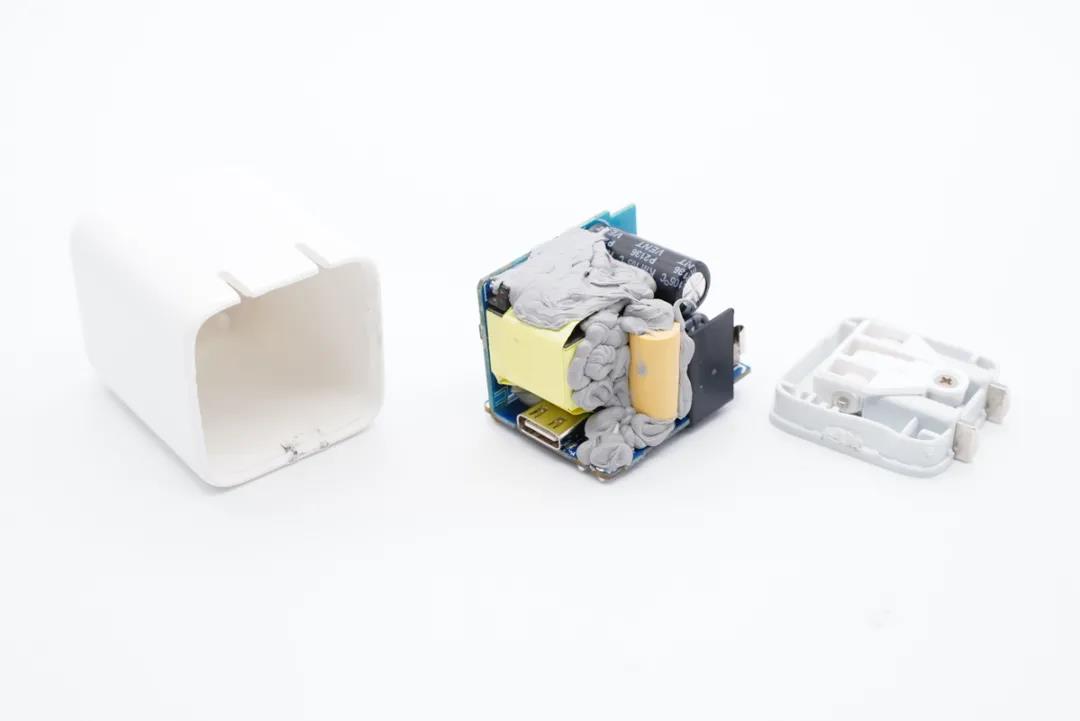

將輸入端外殼拆開取出PCBA模塊。

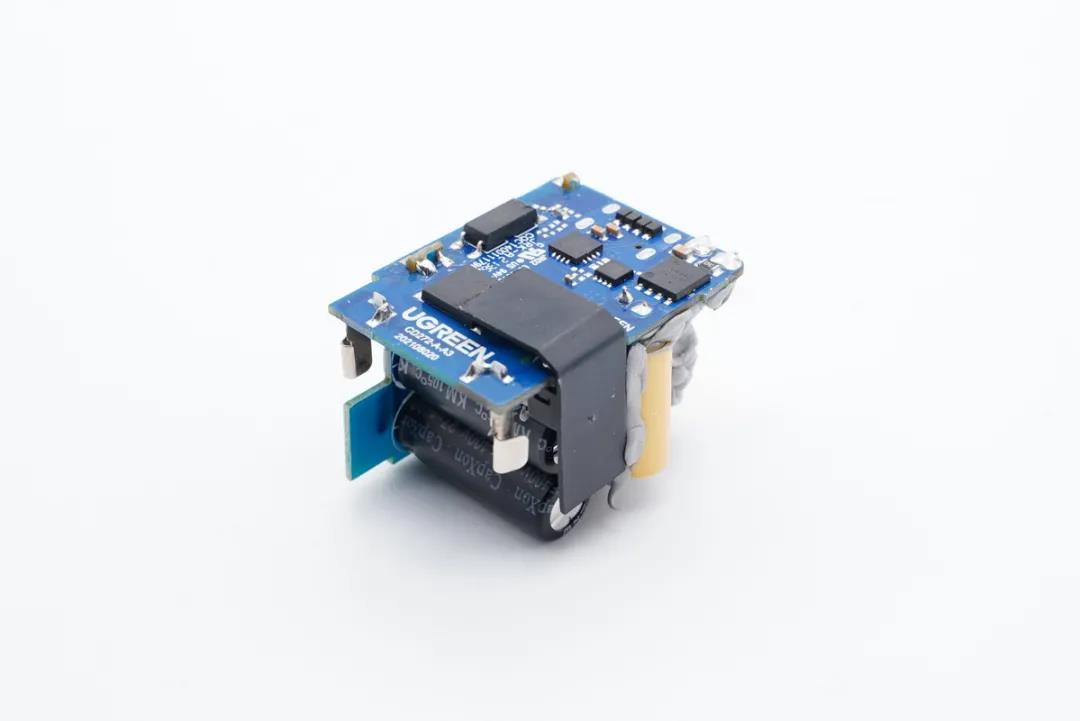

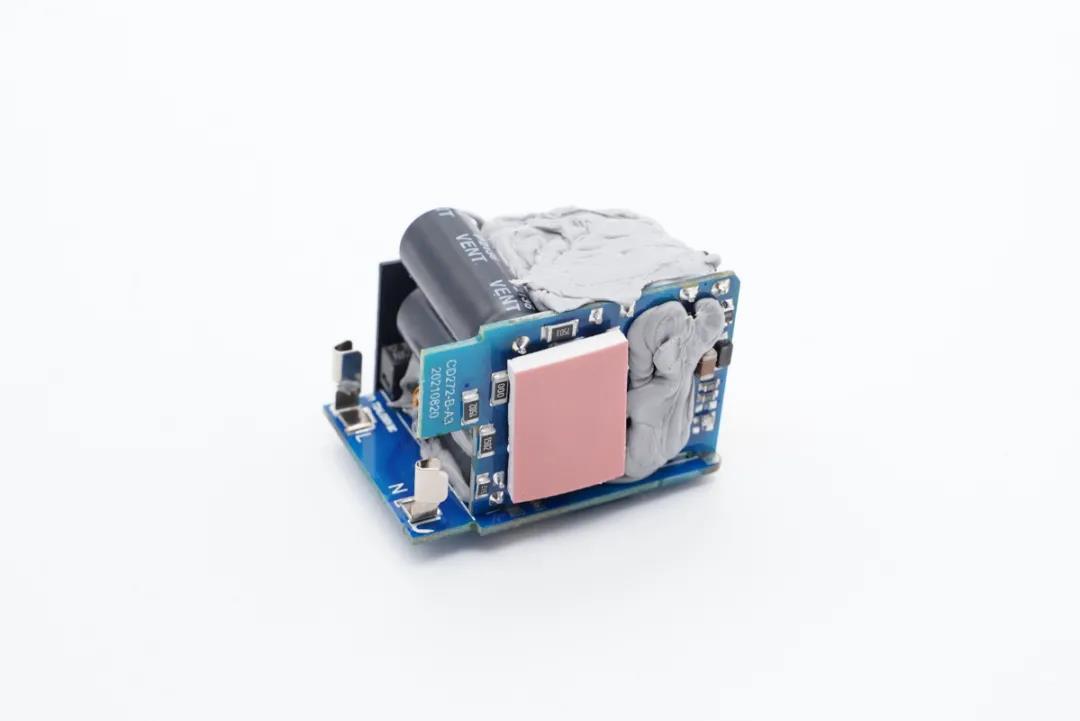

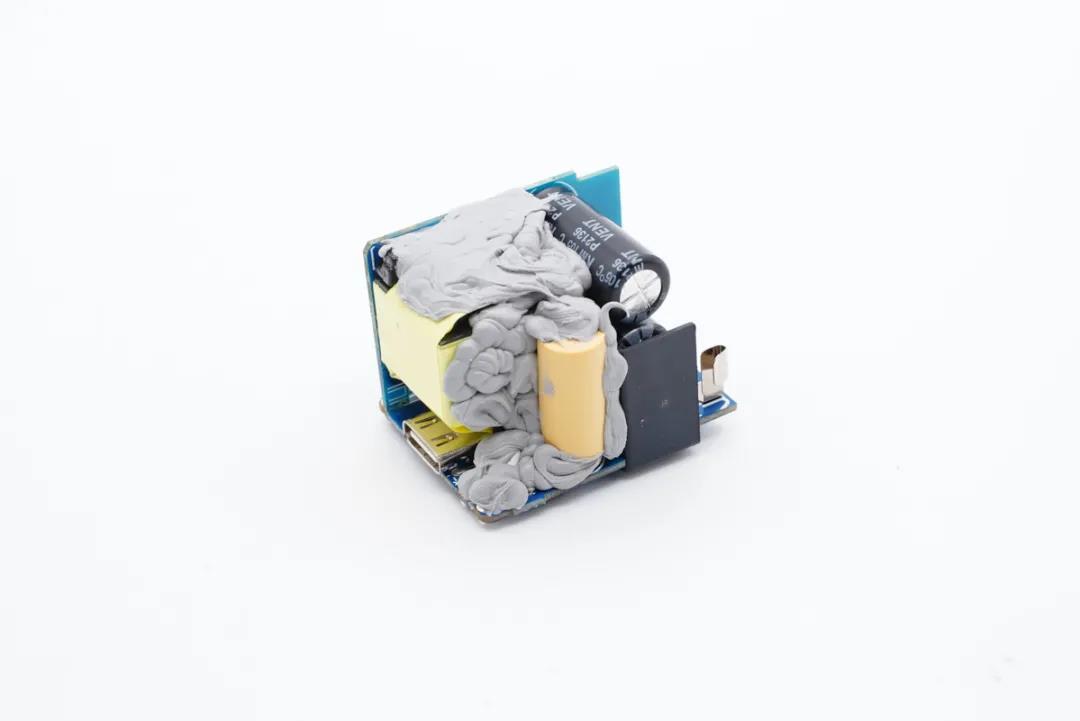

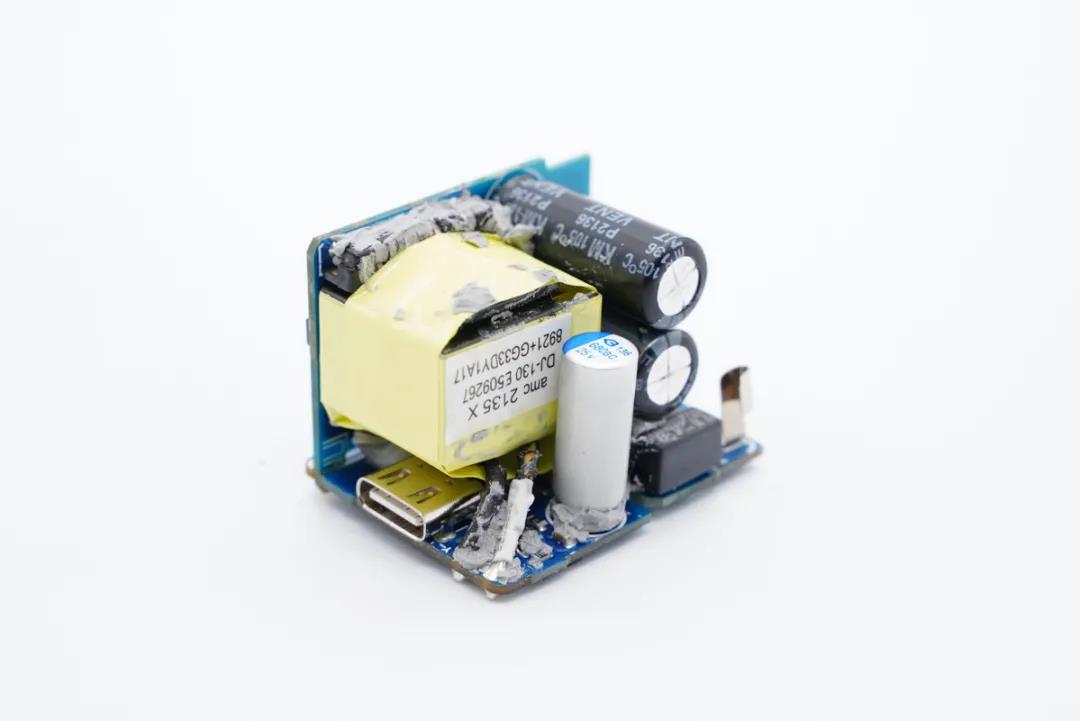

PCBA模塊采用兩塊小板組合焊接設計，L型結構，電容、變壓器等打膠加固，輸出濾波固態電容外套黃色絕緣膠套。

側邊小板背面貼有導熱墊，右邊區域打膠幫助芯片散熱。

充電器初級次級間設有黑色塑料殼絕緣隔離。

將硅膠清理干凈，通過觀察發現充電器采用高頻QR開關電源架構，協議芯片控制輸出電壓，下面我們從輸入端開始一一了解各器件的信息。

輸入端兩側焊接金屬片，接觸式通電，另外可以看到有延時保險絲、共模電感、工字電感以及兩顆高壓濾波電解電容。

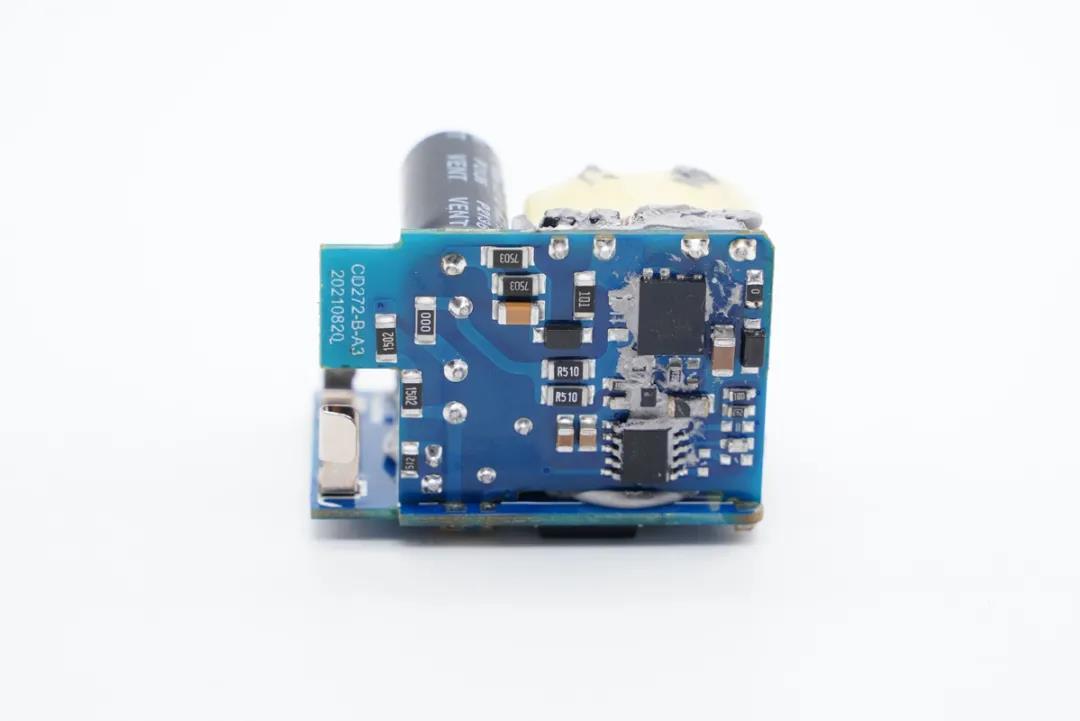

側邊小板背面有開關電源主控芯片和氮化鎵功率開關管。

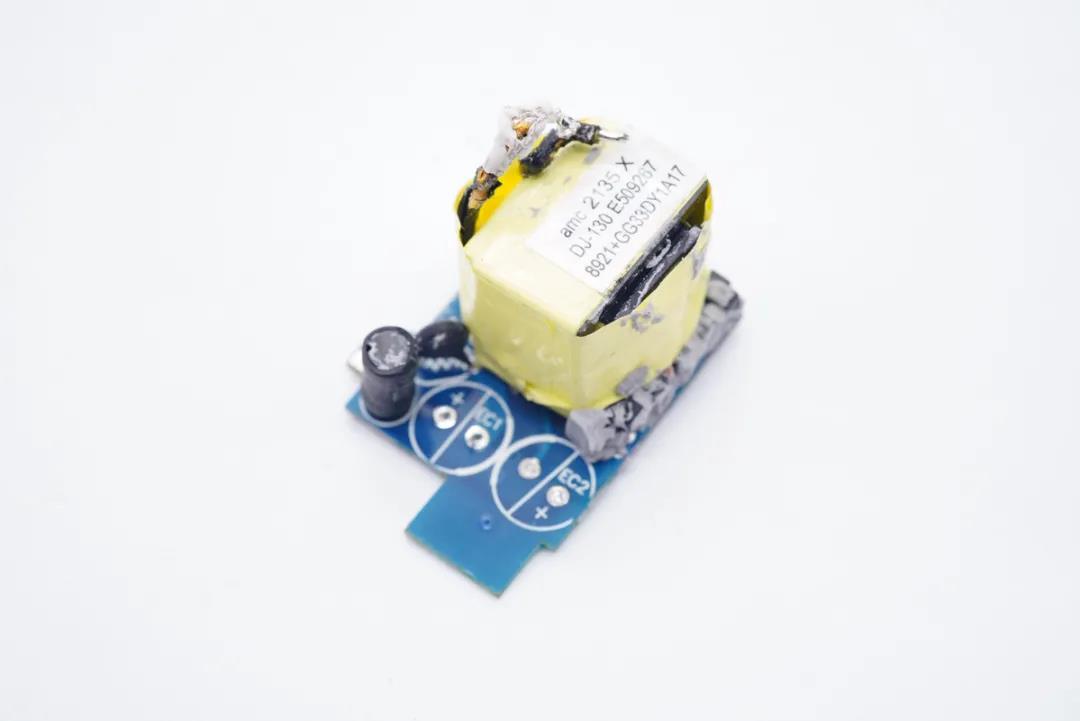

將小板拆下，正面還有NTC浪涌抑制電阻和變壓器。

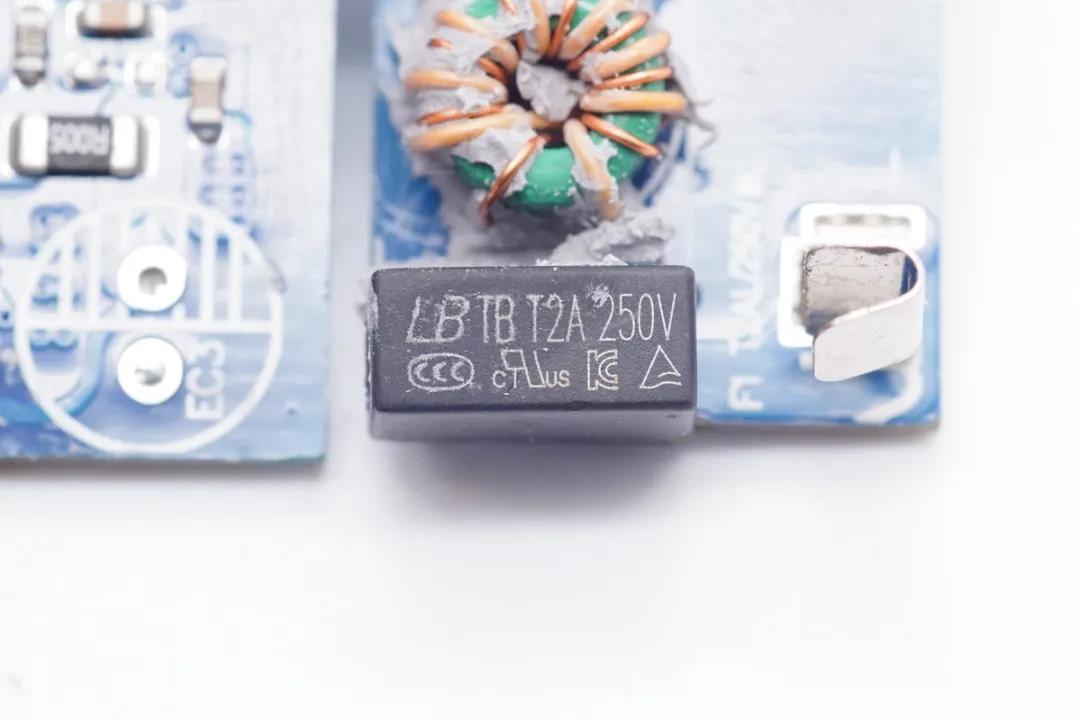

延時保險絲來自LB藍寶，規格為2A 250V。

共模電感雙線繞制，用于濾除EMI干擾。

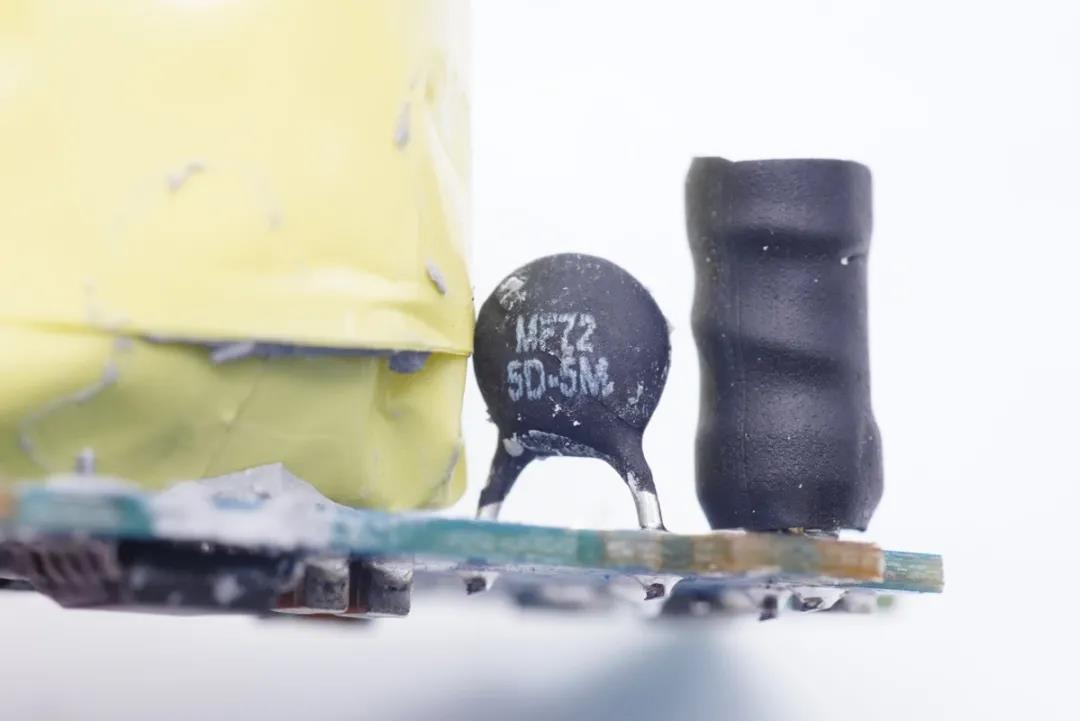

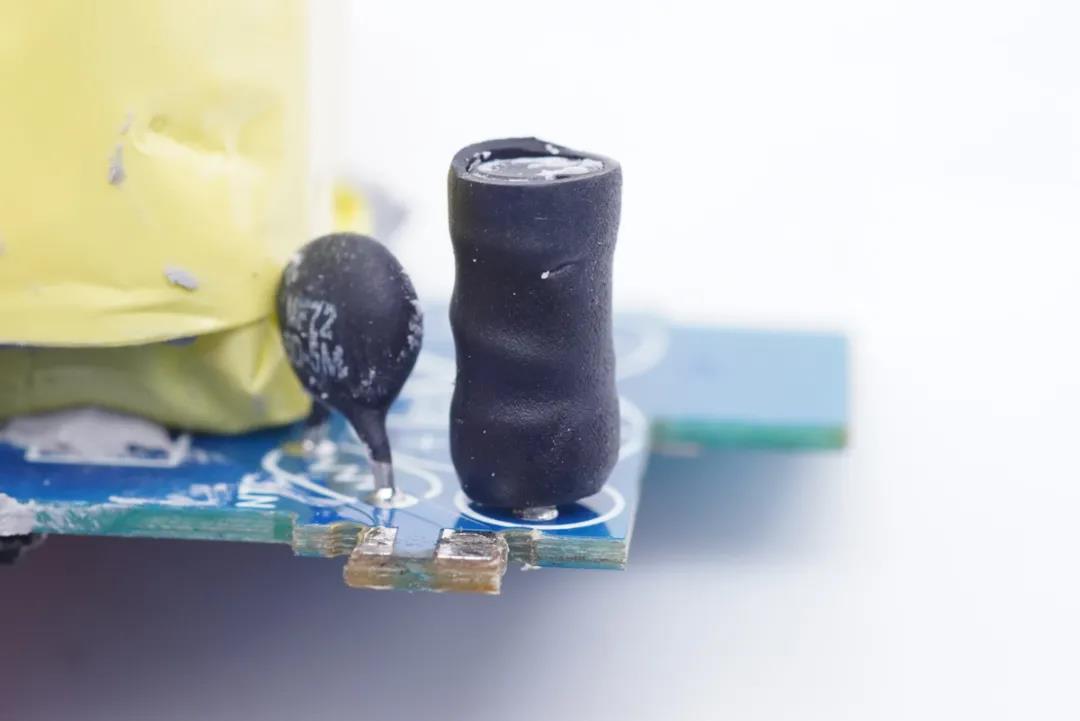

NTC浪涌抑制電阻用于抑制上電浪涌電流。

工字電感外套熱縮管保護。

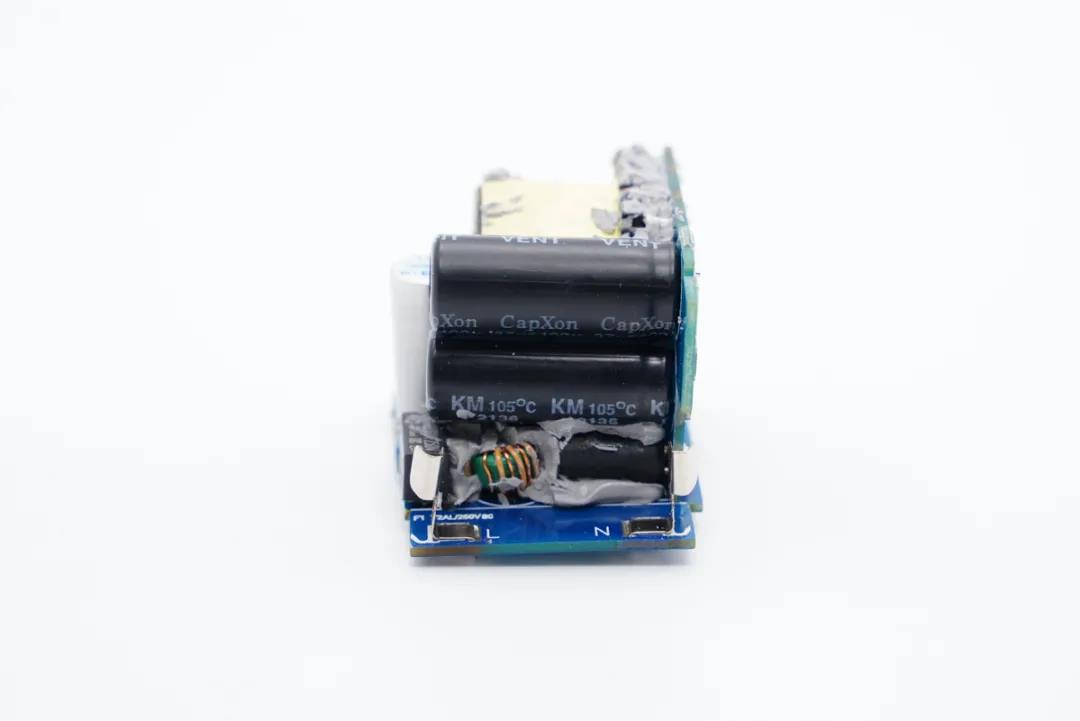

兩顆高壓濾波電解電容來自CapXon豐賓，規格均為400V 27μF。充電頭網了解到，豐賓電容還被華為、綠聯、ANKER、小米、vivo、惠普等知名品牌的百余款快充產品采用。

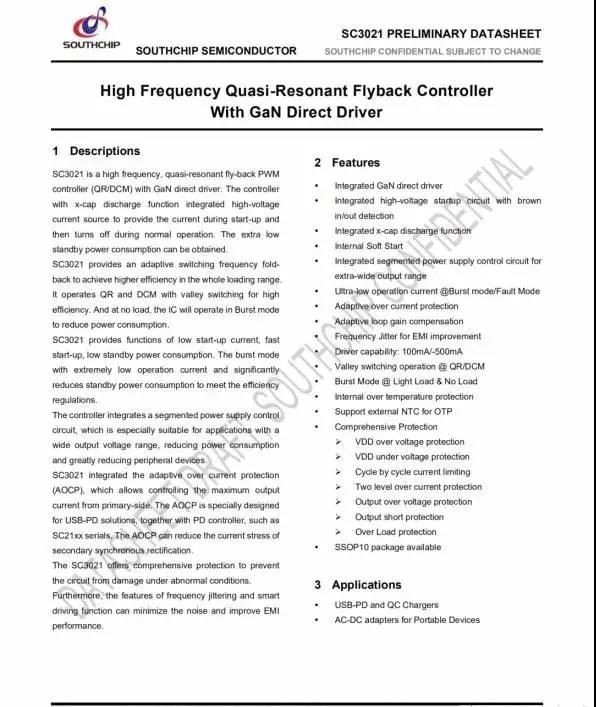

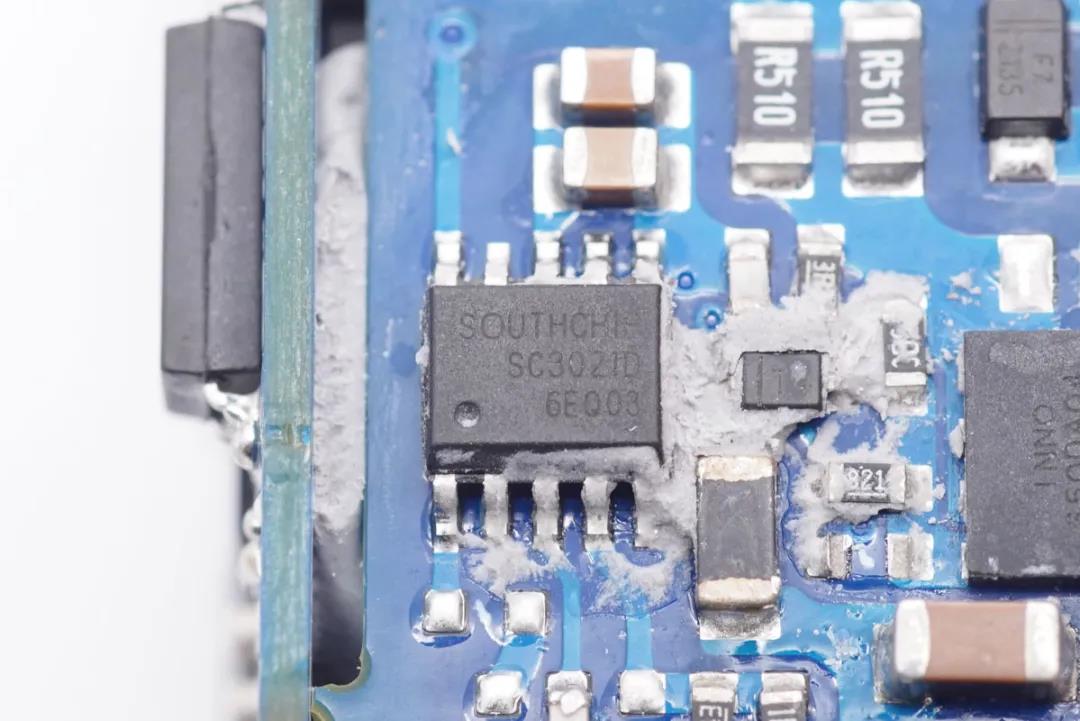

開關電源主控芯片為南芯SC3021D，支持170KHz GaN直驅，專為30W氮化鎵充電器設計，在該方案下可采用ATQ17/15繞線式變壓器，極具性價比。

據了解，南芯SC3021x滿足各類高頻QR快充需求，采用專有的GaN直驅設計，省去外置驅動器或者分立驅動器件；集成分段式供電模式，單繞組供電，無需復雜的供電電路；內置高壓啟動及交流輸入Brown In/Out功能，集成了X-cap放電功能。

充電頭網拆解了解到，南芯快充芯片可應于充電器、車充、移動電源、儲能電源等產品，此前已被安克PowerHouse II 400戶外電源、羽博300W便攜式儲能電源、三星45W PD快充車充、紫米20號200W PD快充移動電源、紫米65W 2C1A桌面PD快充、安克Nano 20W PD快充充電器等數十款產品采用，品質獲得客戶高度認可。

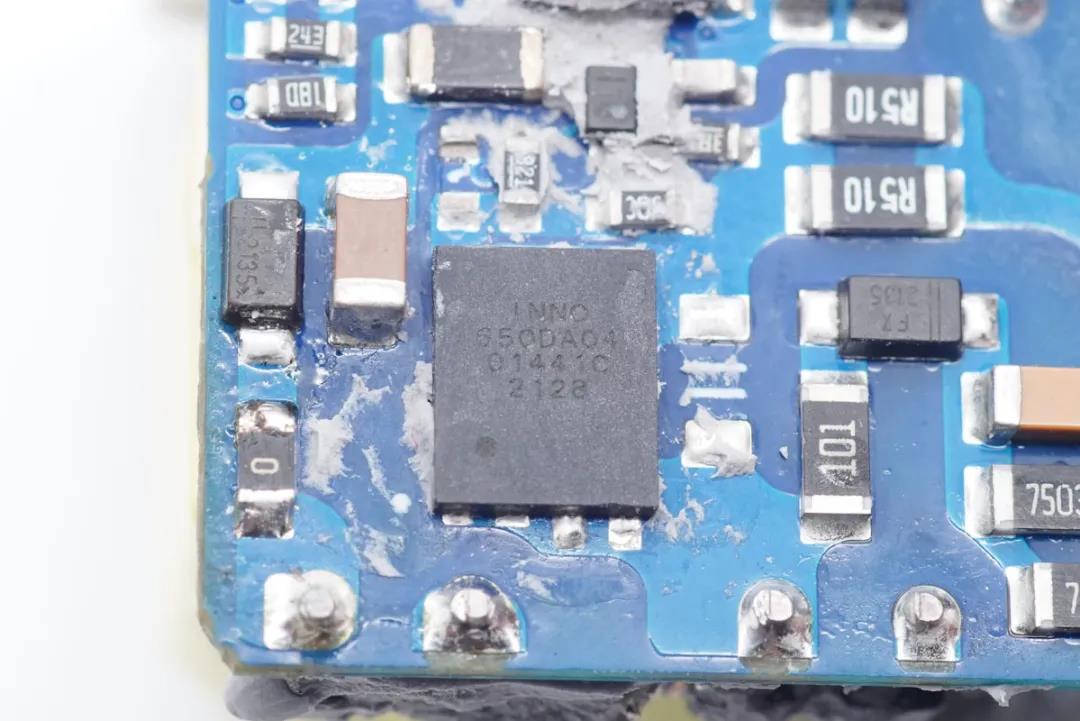

氮化鎵功率芯片采用英諾賽科INN650DA04，耐壓650V，導阻480mΩ（max），具備高頻高效、極低損耗、快速主動散熱等特點，同時采用DFN5*6封裝，實現小體積、高效率的充電器設計。

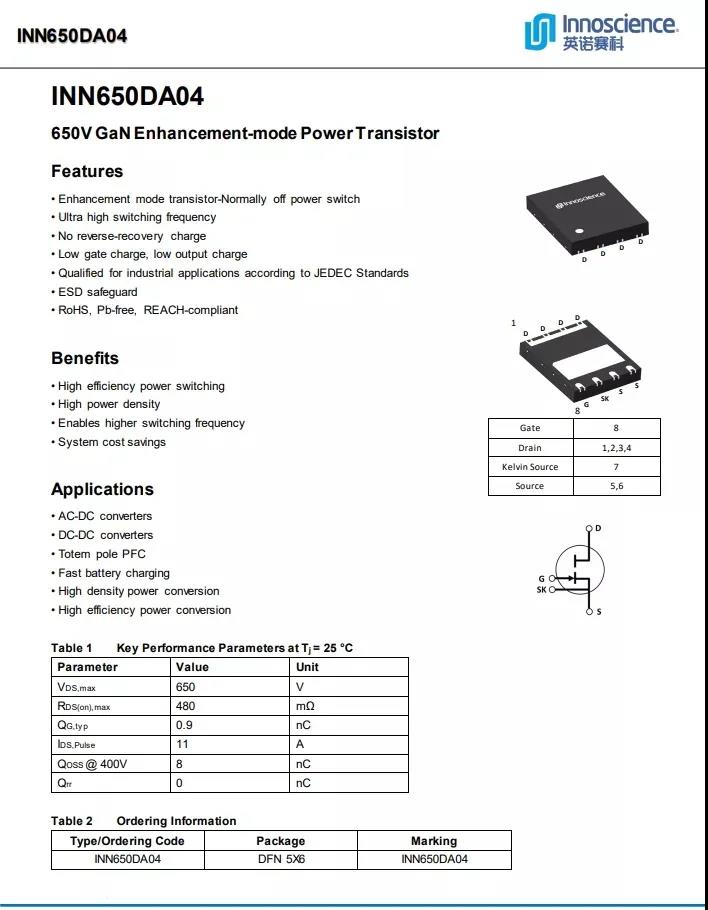

英諾賽科INN650DA04資料信息。

INN650DA04是InnoGaN系列第二代新品，此前已被古石科技迷你30W氮化鎵快充、科訊迷你33W快充氮化鎵、REMAX 30W氮化鎵快充、努比亞30W氮化鎵方糖快充、睿元實業33W 1A1C氮化鎵快充等數十款30W快充產品采用，芯片質量獲得市場認可。

變壓器特寫，頂部貼有信息標簽。

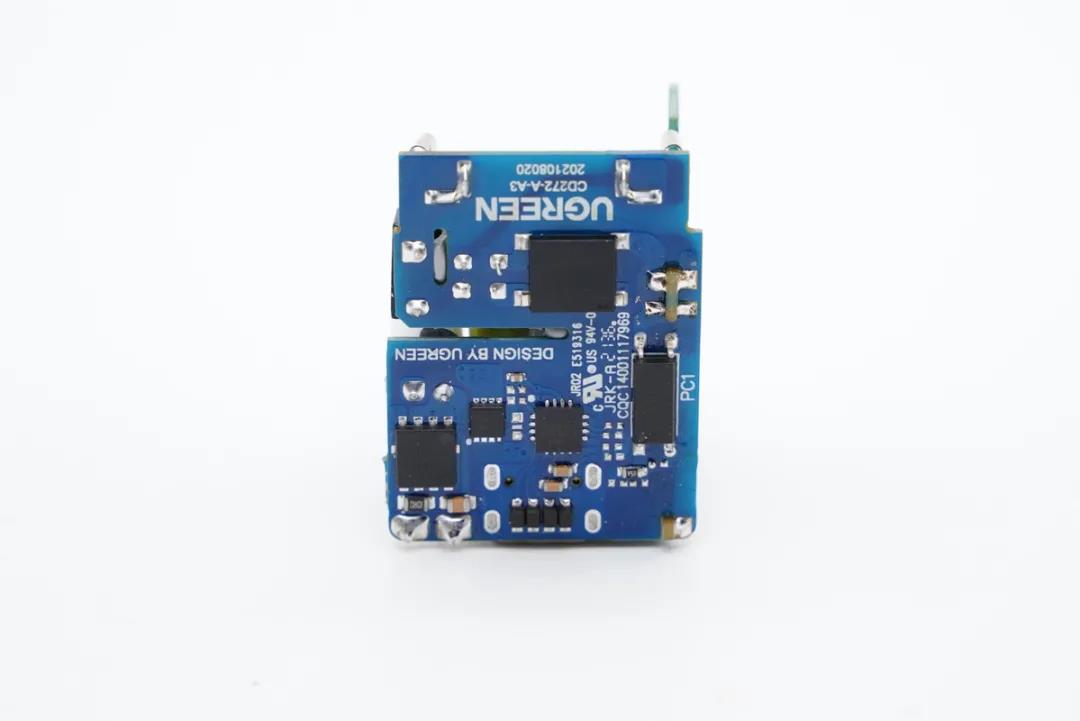

另一塊小板背面有整流橋、光耦、同步整流管、協議芯片以及輸出VBUS開關管。

正面次級側設有貼片Y電容和同步整流控制器，固態濾波電容已被拆掉。

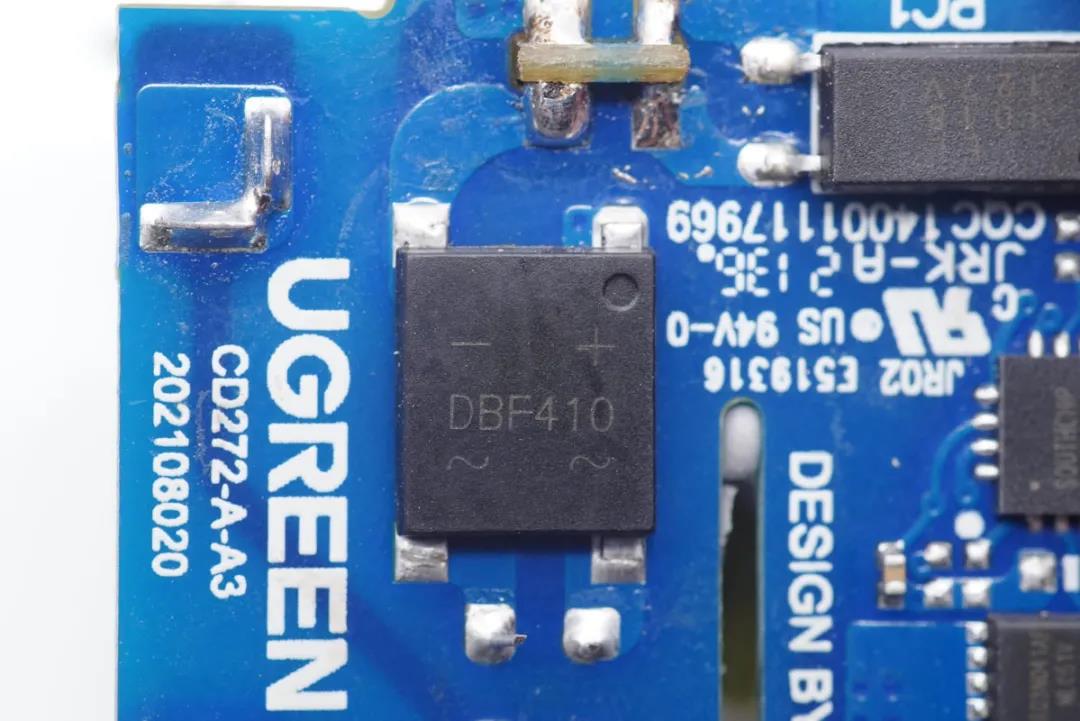

DBF410整流橋特寫。

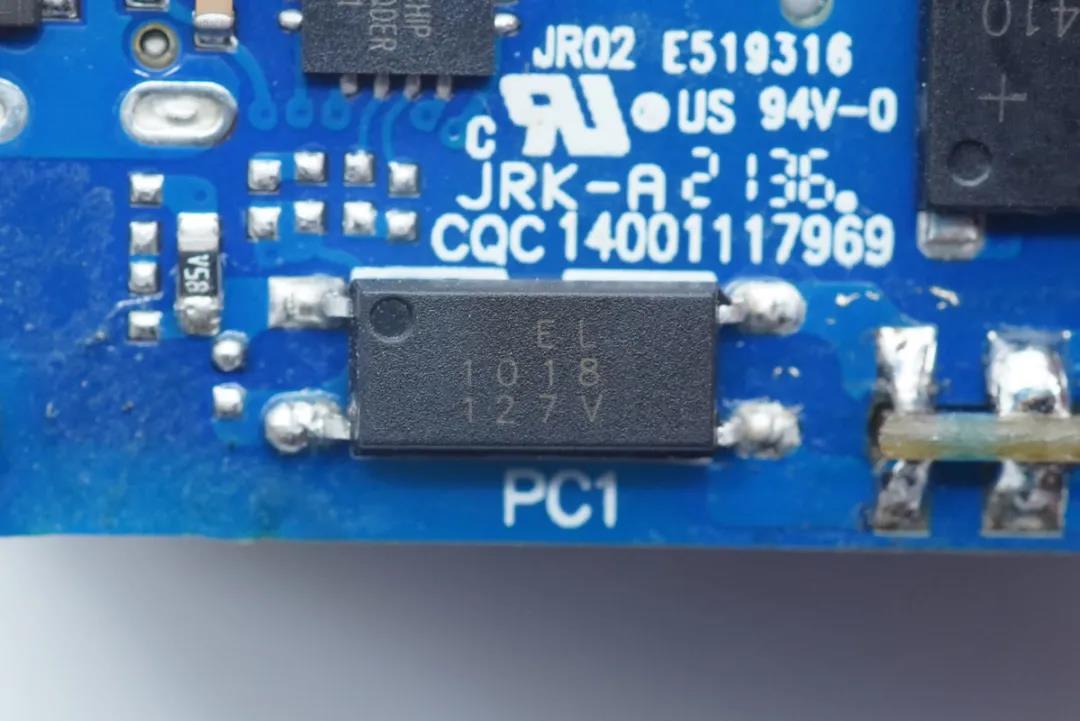

EL 1018光耦，用于初級次級通信，反饋輸出電壓。

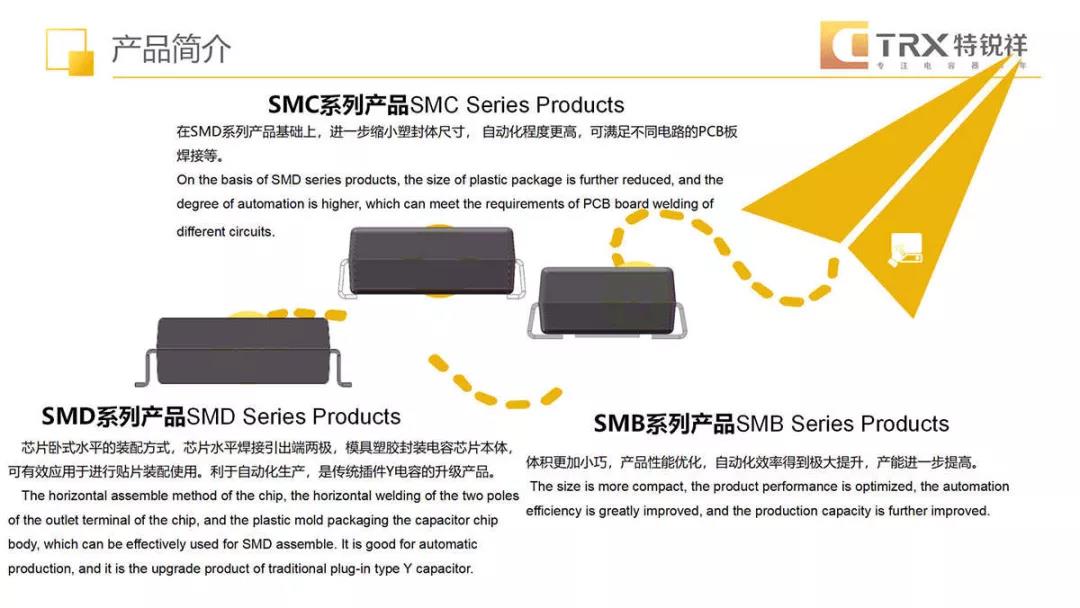

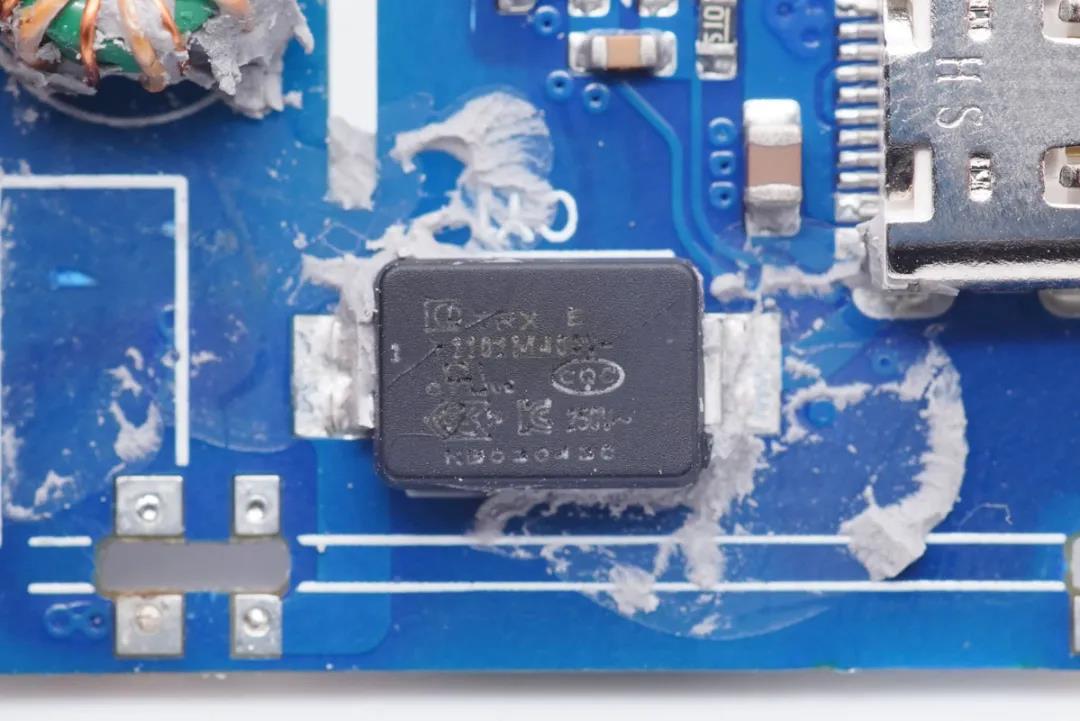

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被貝爾金、安克、QCY、聲麗、麥多多、OPPO、聯想、努比亞、倍思、海陸通、第一衛等品牌的數十款快充產品使用，此外還被伊戈爾40W LED驅動電源、長虹42英寸智能網絡電視42P3F內置電源、卓飛航45W氮化鎵超快墻充等產品使用，性能獲得客戶一致認可。

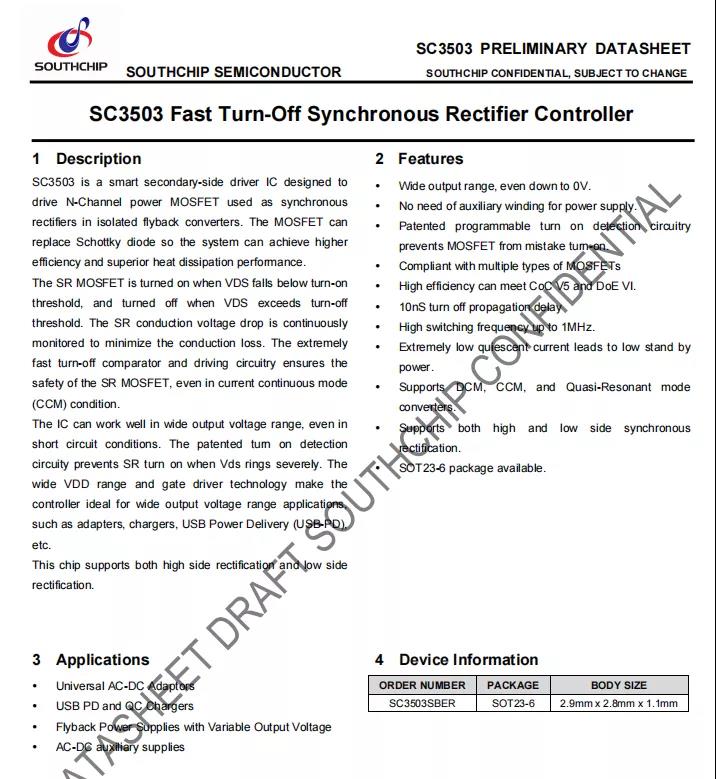

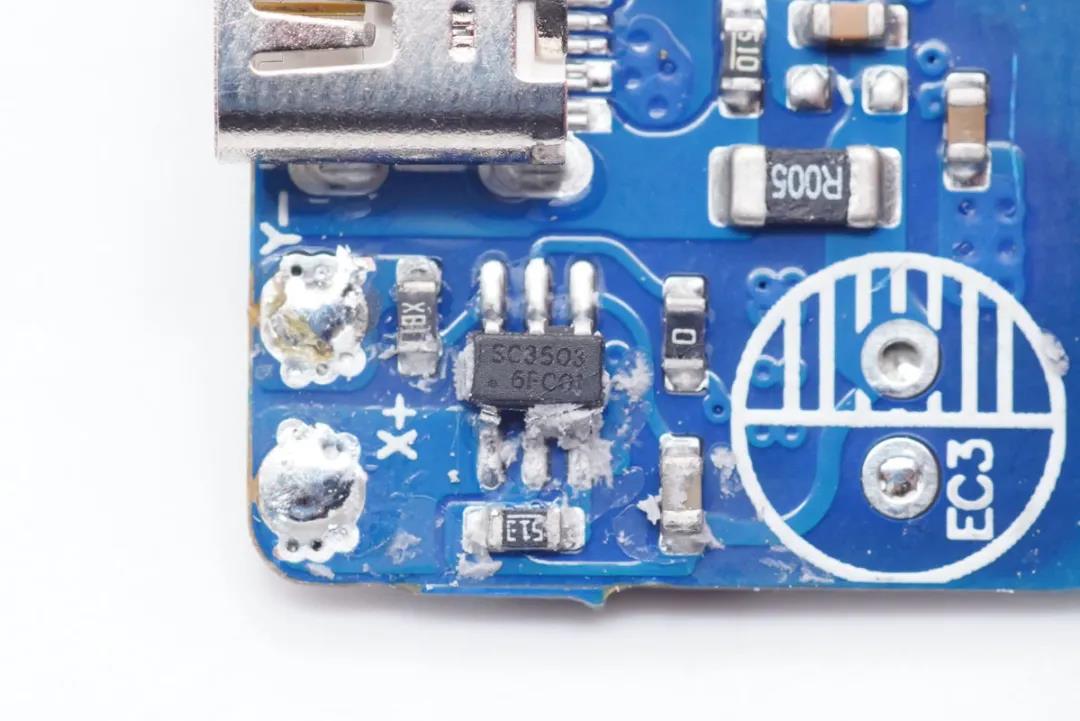

同步整流控制器采用南芯半導體SC3503，這是一顆自適應開通檢測和快速關斷同步整流控制器，無需輔助線圈供電，輸出電壓最低可低至0V，專利的自適應開通檢測電路避免同步整流管誤開通，兼容多種MOS，具有超低的靜態電流，支持多種工作模式，支持高側和低側同步整流，外圍元件非常精簡。采用SOT23封裝，適用于寬范圍反激適配器應用。

南芯SC3503資料信息。

充電頭網拆解了解到，該芯片已經被威源新能30W 1A1C氮化鎵快充、古石科技迷你30W氮化鎵快充、科訊迷你33W氮化鎵快充、意象65W氮化鎵充電器、努比亞30W氮化鎵快充、華科生65W 2C1A氮化鎵快充充電器采用。

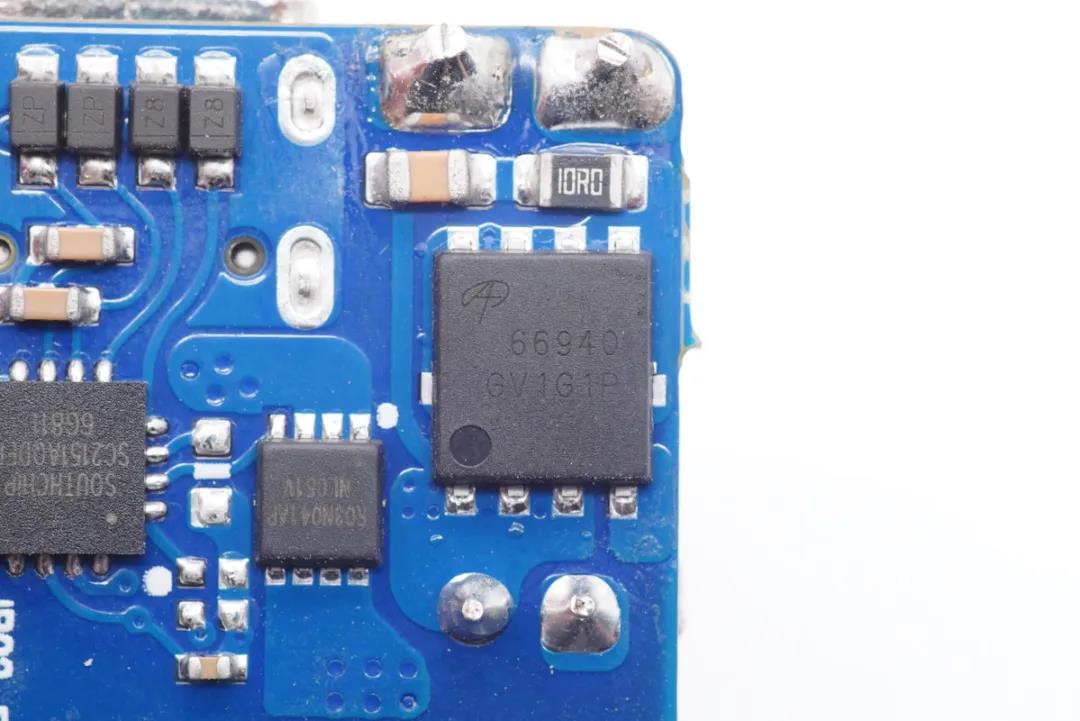

次級同步整流MOS管，絲印66940，來自AOS萬代。

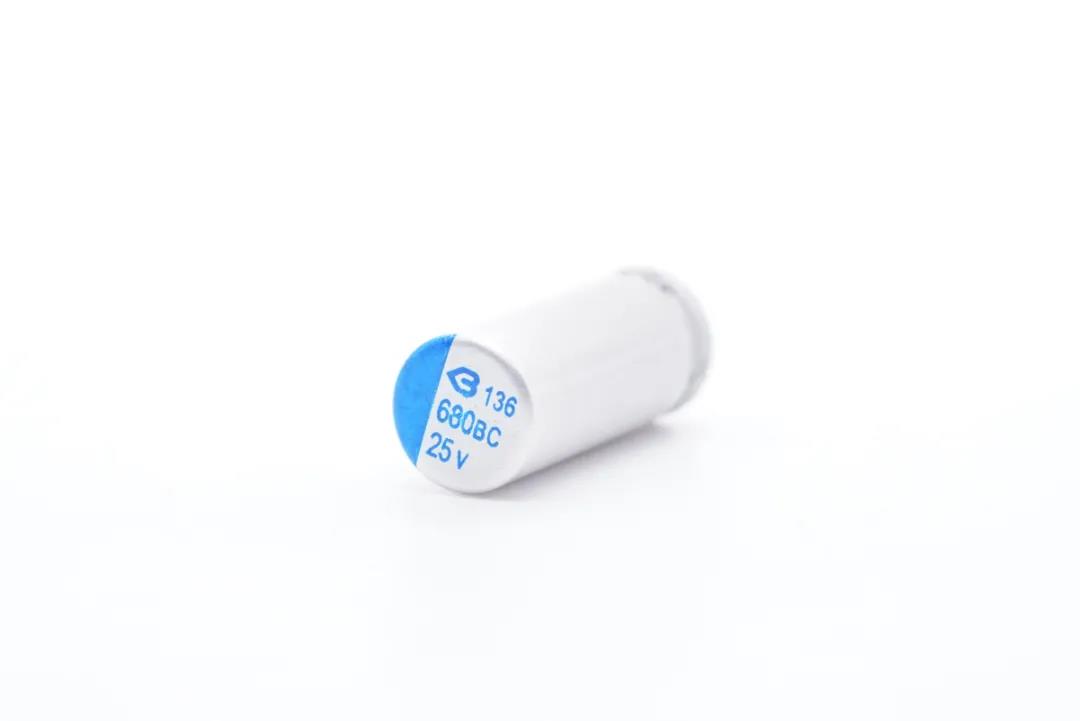

輸出濾波固態電容來自綠寶石，規格為25V 680μF。

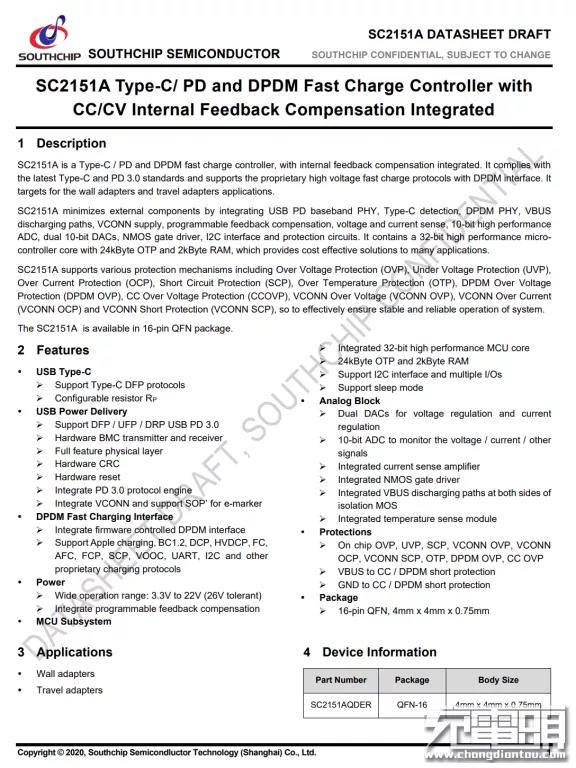

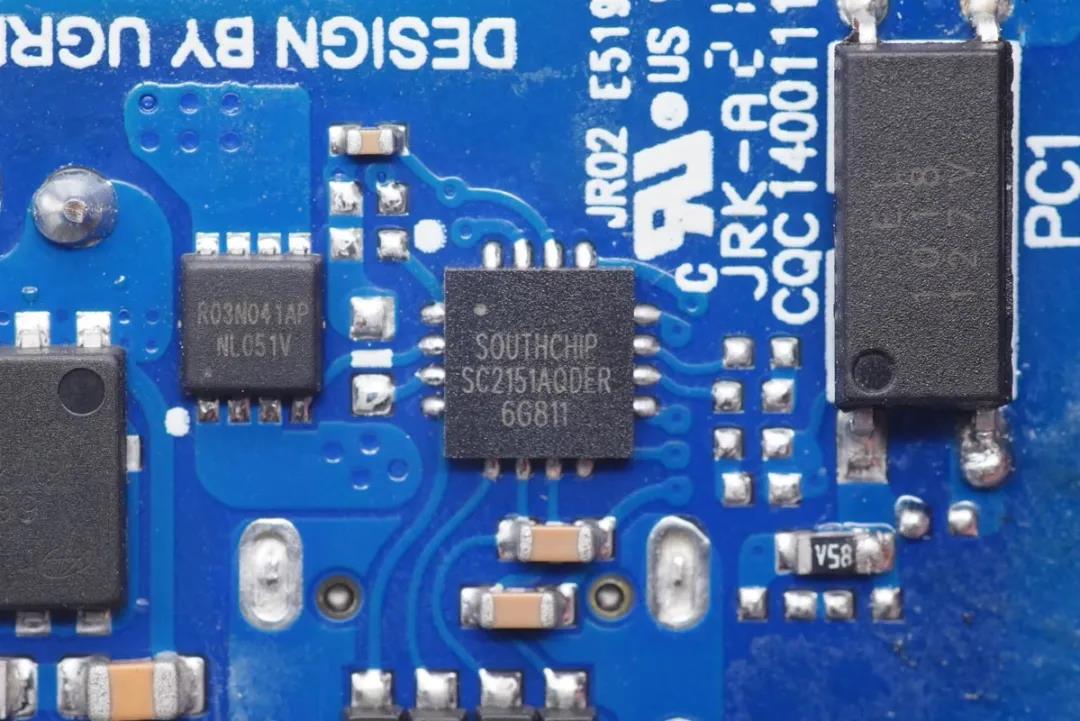

協議芯片采用南芯SC2151A，該芯片已經獲得USB-IF PD3.0認證，TID：4869。其采用16-pin QFN 4*4mm封裝，是一顆支持PD和DP/DM快充協議的控制器，內部集成反饋環路，支持最新的Type-C和PD3.0標準，同時還支持使用DP/DM接口的專有快充協議，適用于各類適配器應用。

南芯SC2151A內部集成了32位高性能MCU內核，集成24kB單次編程存儲器和2kB RAM。該控制器針對各類快充協議集成了USB PD物理層、Type-C檢測、DP/DM快充協議物理層，VCONN供電。

此外，針對快充適配器方案內置了輸出放電路徑、內置可編程反饋補償、電壓電流檢測、10bit高性能ADC、兩個10bit DAC、NMOS通路管驅動、I2C通信接口以及豐富的保護電路，為適配器等應用提供了簡單高效的協議控制器解決方案。

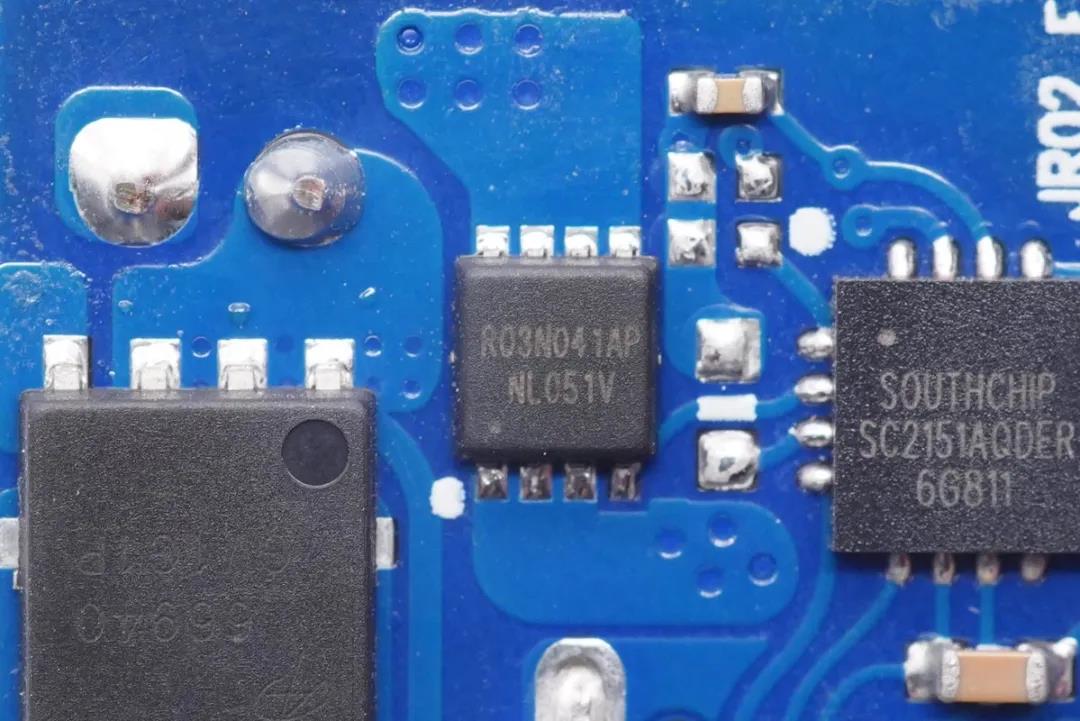

輸出VBUS開關管特寫，絲印R03N041AP。

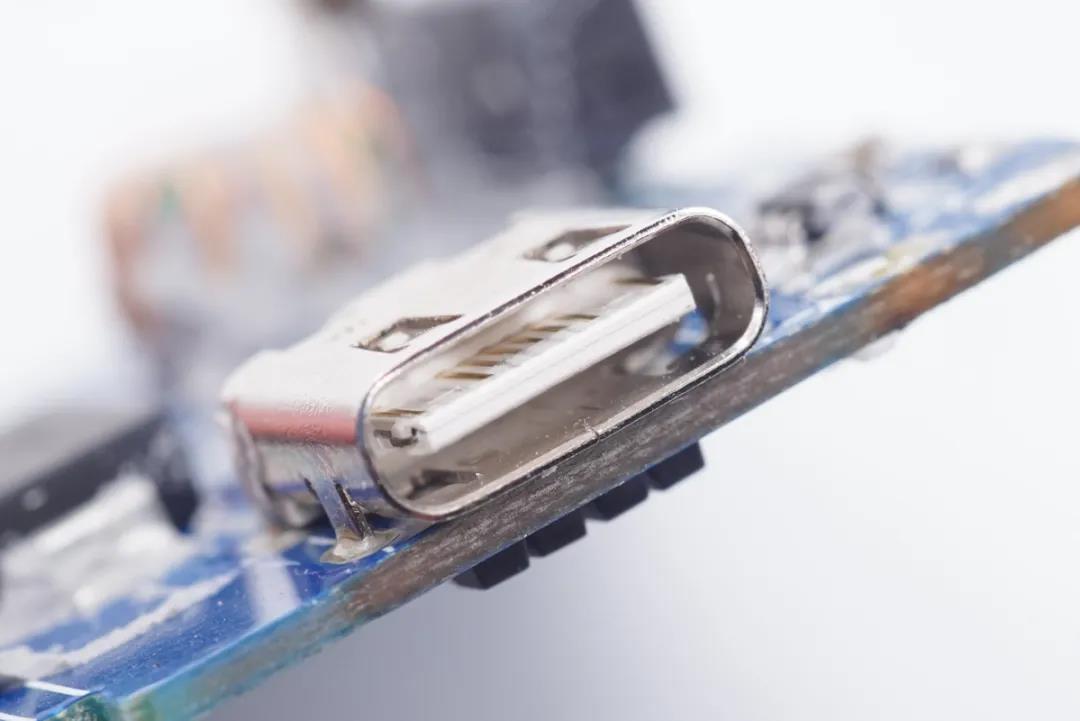

USB-C母座特寫，過孔焊接。

全部拆解完畢，來張全家福。

充電頭網拆解總結

綠聯30W氮化鎵快充機身光滑邊角圓潤，使用手感好。充電器整體體積小巧且配備折疊插腳，不僅滿足用戶對迷你充的喜好，同時十分便攜。此外支持QC、AFC、FCP、SCP、PD3.0、PPS多個快充協議，而且具備15V和20V高壓檔位，不僅可以滿足iPhone 13全系列機型快充，還沒給平板以及部分筆電充電，性能強悍實用。

充電頭網通過拆解了解到，充電器采用兩塊小PCB板組合焊接，L型結構設計，電容、變壓器等器件打膠加固，電容套有絕緣膠套，初次級間設有隔離板，做工可靠。

此外充電器采用業內知名廠商南芯半導體SC3021D+SC3503+SC2151A全套快充方案，采用英諾賽科INN650DA04二代氮化鎵功率器件，萬代同步整流管。豐賓電解電容和綠寶石固態電容進行輸入輸出濾波，用料依舊扎實。

充電頭網還拆解過綠聯雷電3多功能擴展塢、綠聯20000mAh 45W雙向快充移動電源、綠聯10000mAh磁吸無線充移動電源、綠聯40W雙C口快充車充等其它類型配件，歡迎查閱。
