對于輕薄型筆電產品而言，目前百瓦以內的充電器已經能夠滿足充電需求，并且在氮化鎵技術的加持下，百瓦快充的體積也得到了很大優化，便攜性大幅提升。不過對于搭載高性能獨顯的性能本、游戲本而言，百瓦以內的充電功率就明顯有些不足了，而百瓦以上的大功率快充勢必將會帶來體積的成倍增加，變得十分笨重。

作為第三方配件廠商，尚巡此前就針對游戲本、性能本用戶的痛點，推出了多款功率在百瓦之上的氮化鎵電源適配器，其中就包括充電頭網此前拆解的一款120W氮化鎵電源。近日，尚巡再次推出一款輸出功率高達230W的氮化鎵電源，并且已經獲得了國家CCC認證。得益于應用了氮化鎵技術，這款電源的體積相比傳統器件的電源縮減了一半，為用戶的出行減負。

下面充電頭網就為大家分享尚巡230W氮化鎵充電器的拆解，看看這款產品的內部結構和用料如何。

一、尚巡230W氮化鎵電源外觀

淺青色的包裝盒，外形方正，正面有尚巡的logo，整體設計簡約。

背面為產品參數和廠商信息，制造商為尚合工業（惠州）有限公司，監制：尚合電子智能科技（深圳）有限公司。

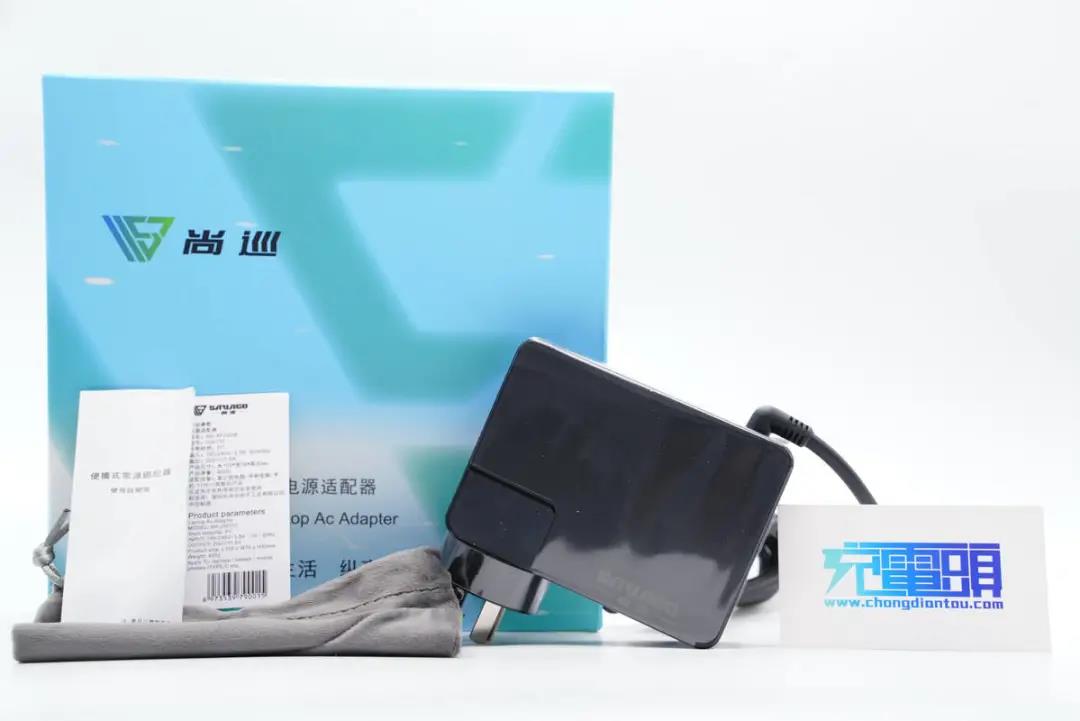

包裝盒里面除了電源之外，還有一個絨布袋以及使用說明書。

絨布袋好評，日常不用的情況下可以將電源收納起來，防止插腳刮傷其他設備。

尚巡230W氮化鎵電源適配器機身主體部分采用塑料防刮保護膜包裹，并印有SAVAGO尚巡的品牌logo，輸入端配的是三腳插頭，輸出端自帶一條固定充電線纜。

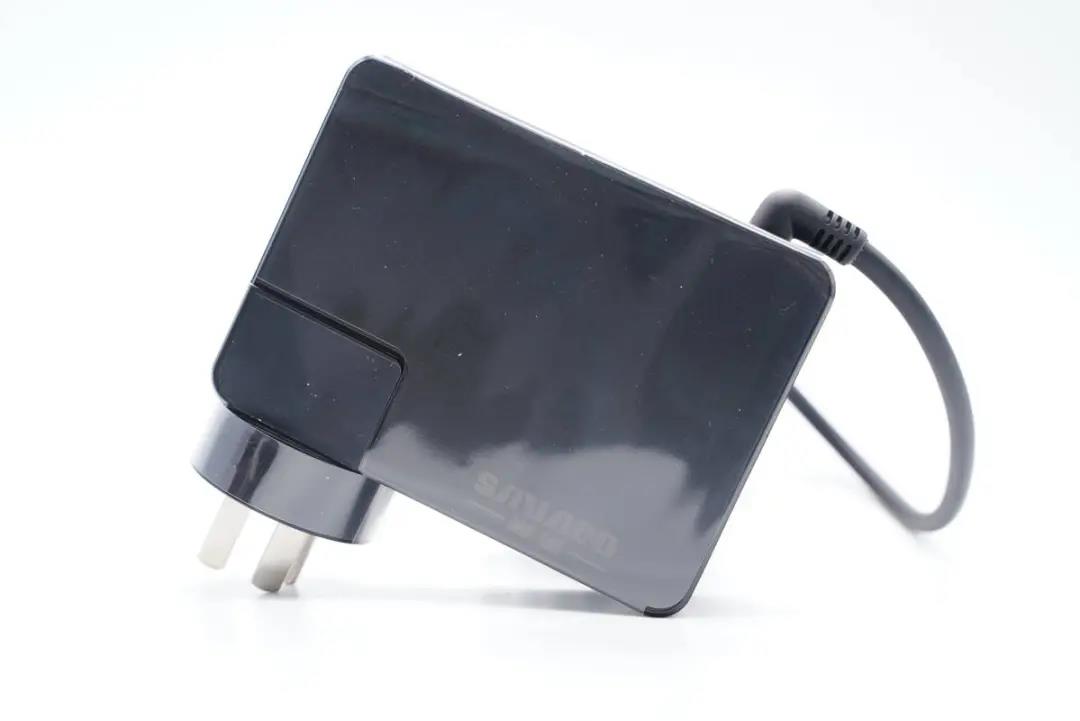

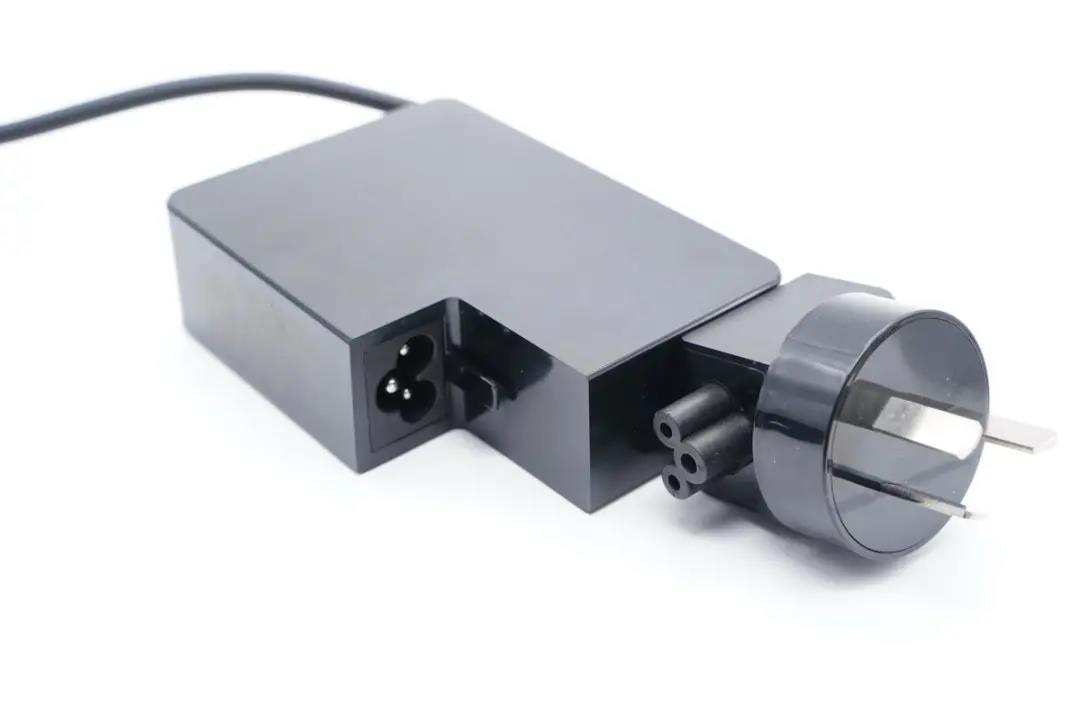

黑色機身采用磨砂硬質表面，防滑耐刮，三腳插頭為可拆卸設計，可以根據不同的國家和地區的插腳規格更換不同類型的插腳。三腳插頭的設計在給筆電產品充電時，不會出現“麻手”的感覺。

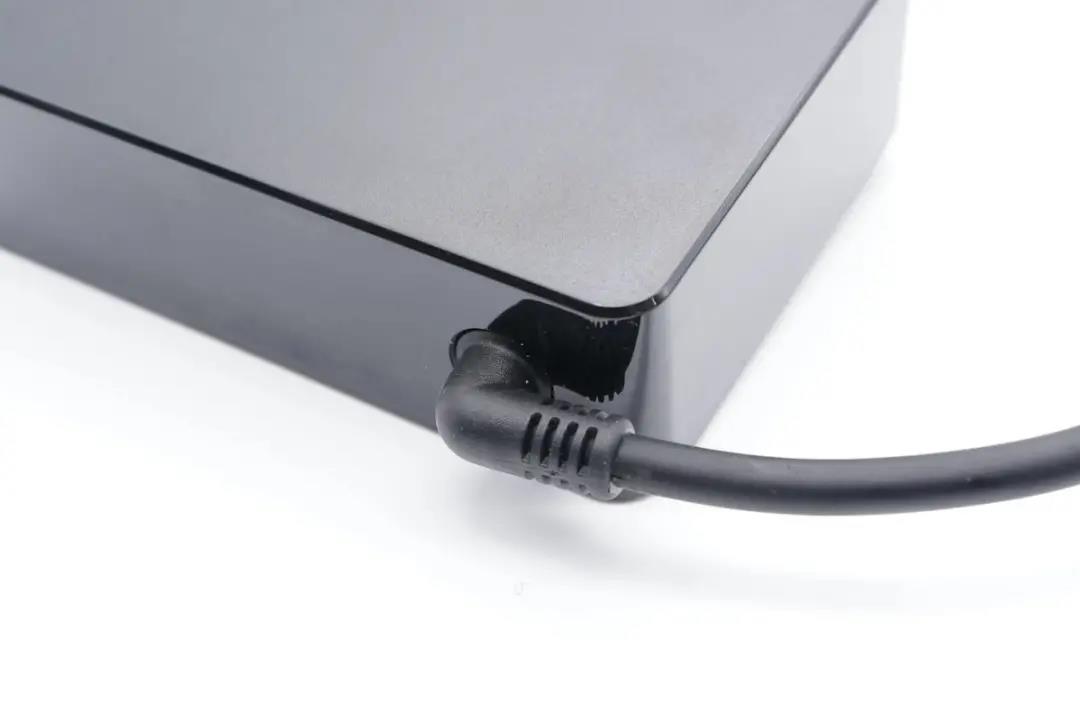

輸出端線纜與機身連接處加固處理，加強抗彎折性能。

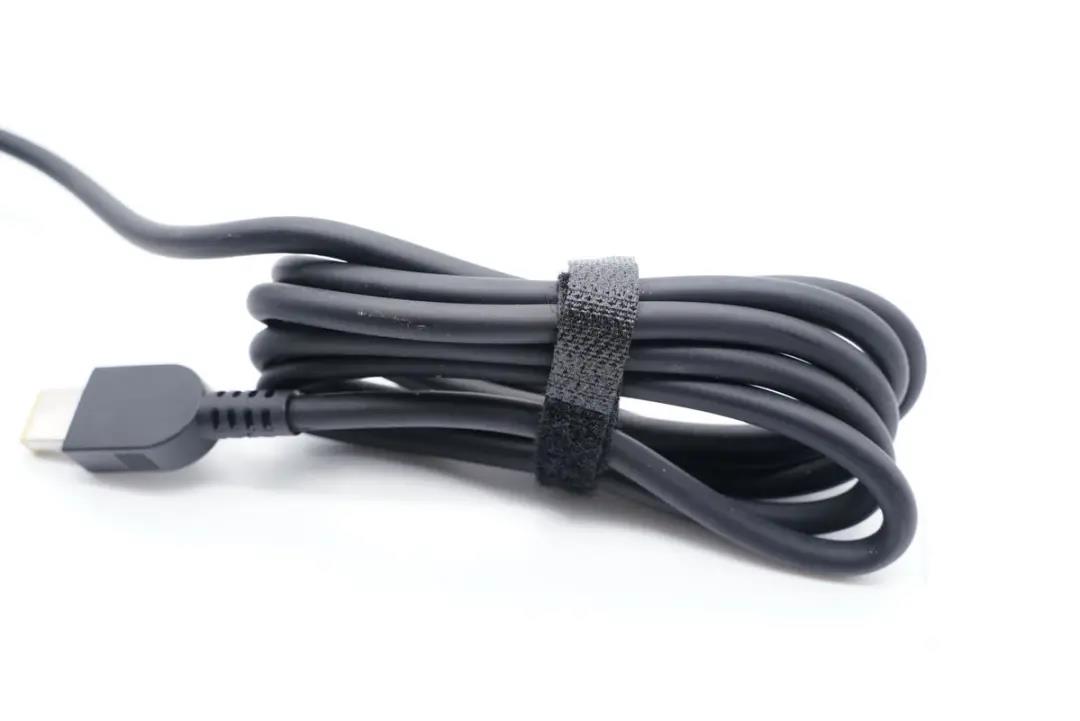

延長線配有魔術束線帶，方便線纜的收納。

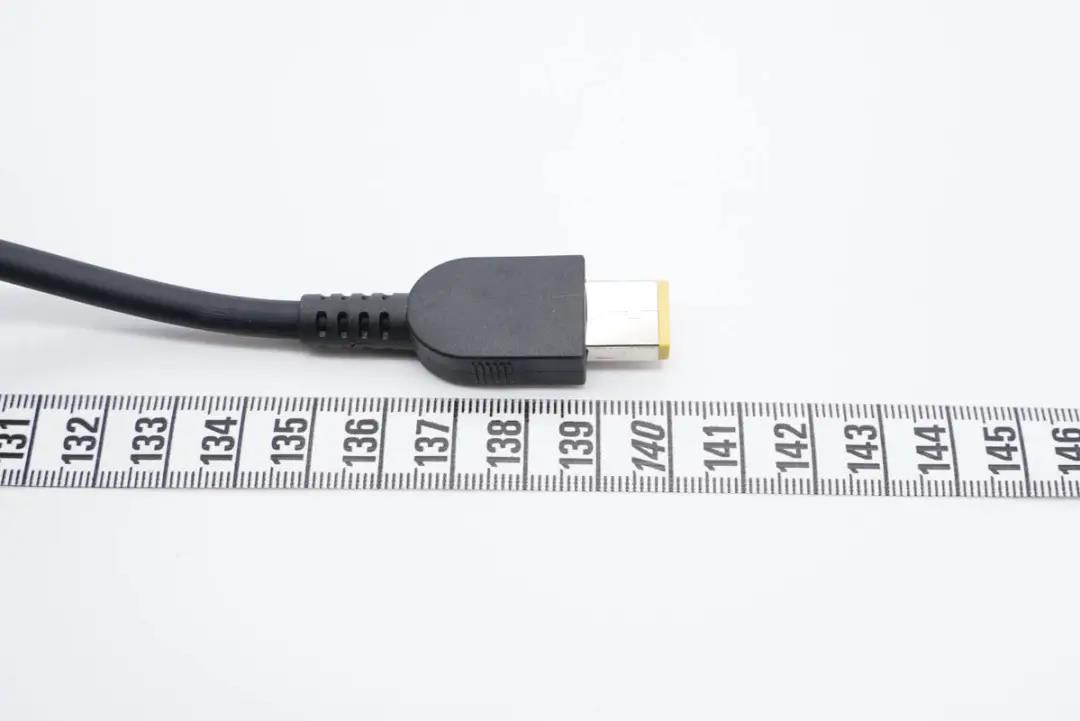

輸出接口為聯想方口設計，線纜長度約為1.4米。

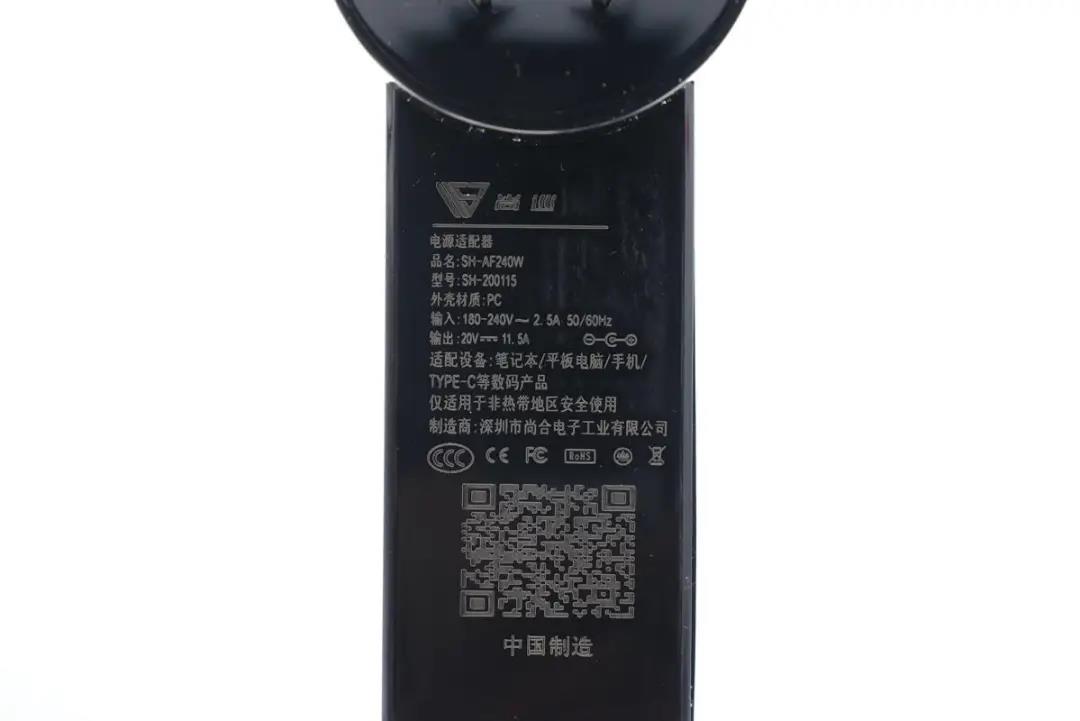

參數方面，產品型號為SH-AF240W，外殼材質：PC；輸入支持100-240V 2.5A 50/60Hz，輸出支持20V 11.5A，230W，已經獲得了CCC、CE、FCC等多種認證；制造商：深圳市尚合電子工業有限公司。

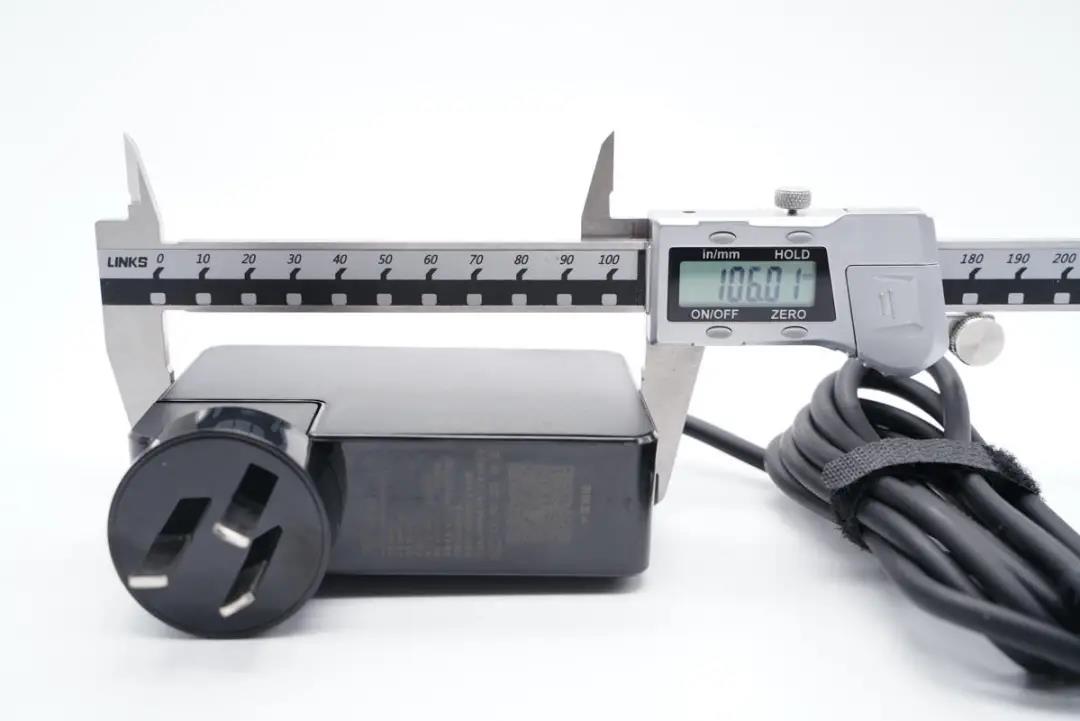

長度約為106mm。

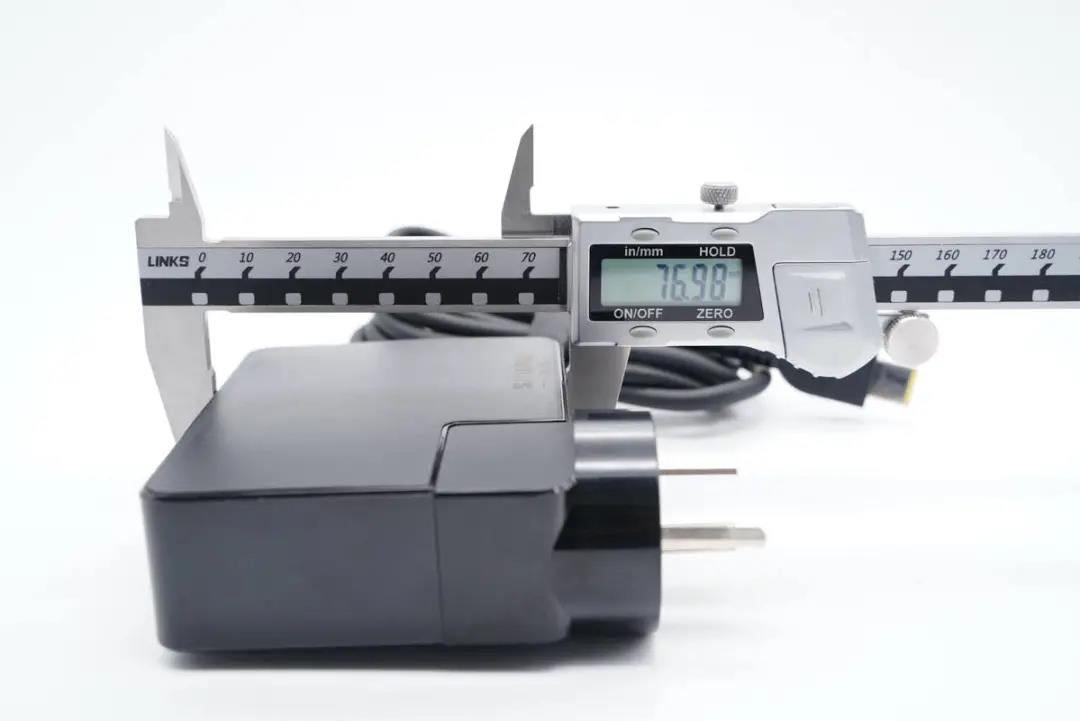

不帶插腳寬度約為77mm。

厚度約為30.6mm，功率密度約為0.92W/cm3。

裸機凈重約為471g。

二、尚巡230W氮化鎵電源拆解

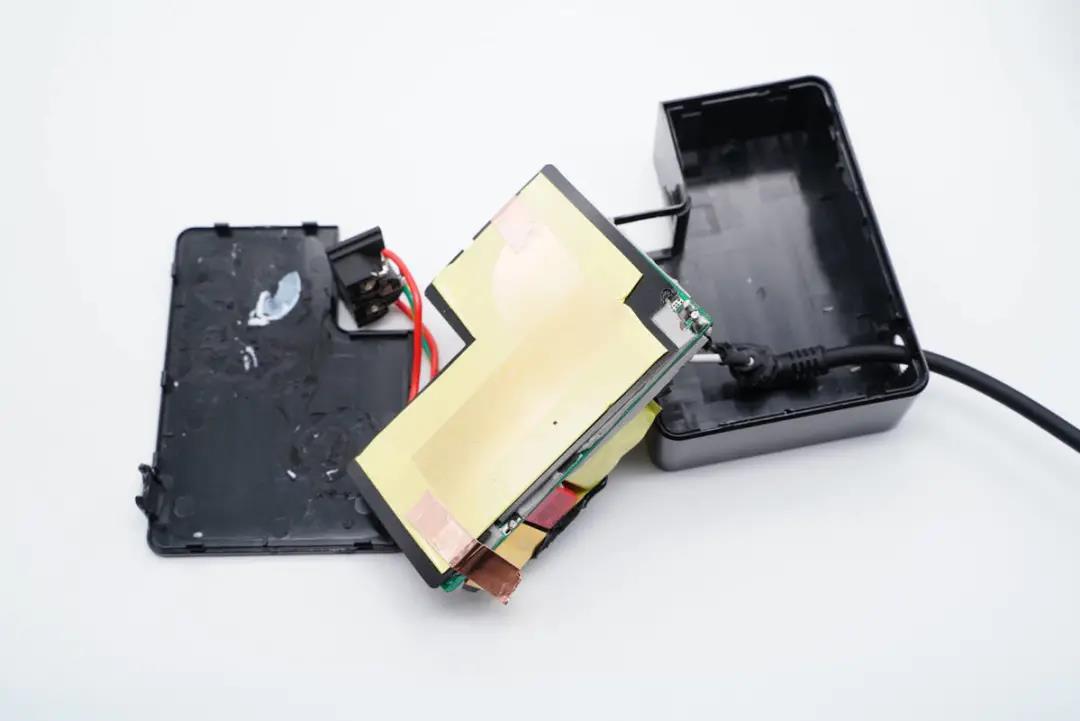

將充電器的外殼打開，可見內部PCB模塊背面貼有很大一塊黃銅散熱片。

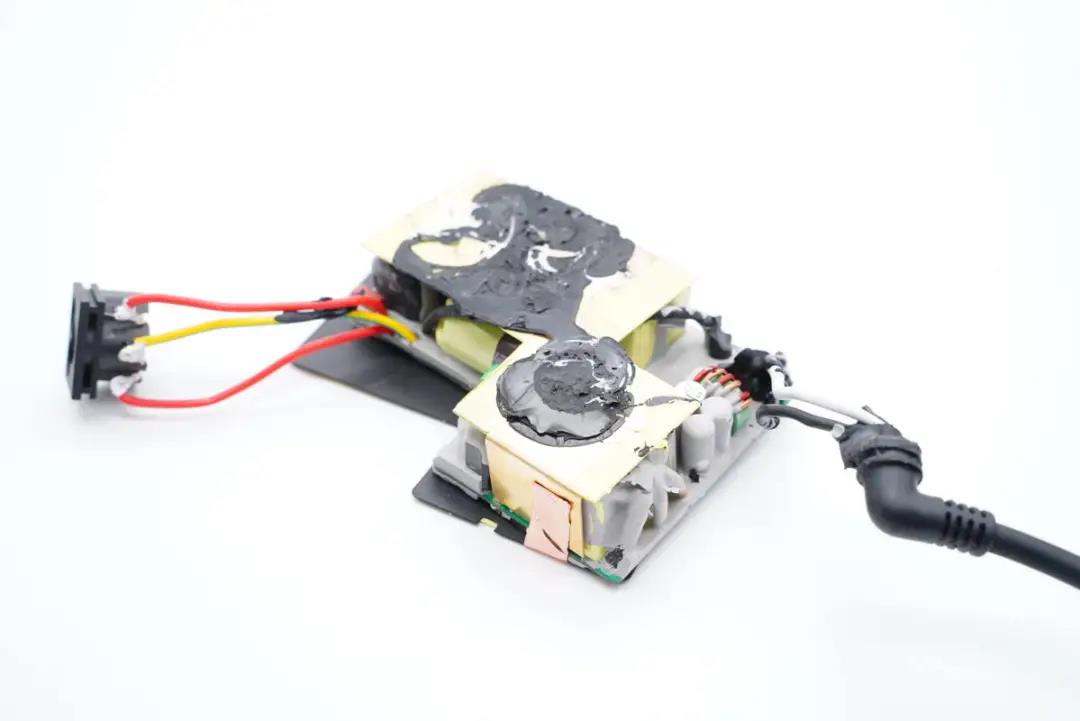

PCB模塊正面同樣使用大面積散熱片覆蓋，并且打膠與外殼固定，元器件之間大面積注膠處理。

背面金屬散熱片下面還設有一層導熱墊，與元器件緊密接觸，加強散熱性能。

將散熱片拆除，正面的元器件分布有序。

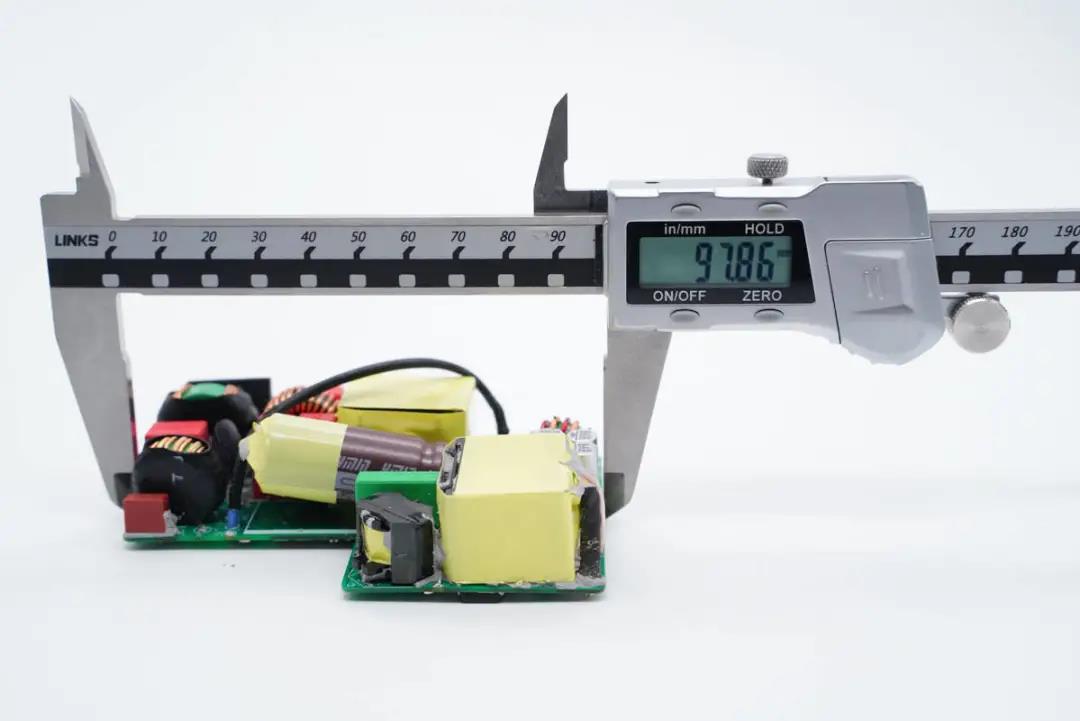

實測PCB板的長度約為97.86mm。

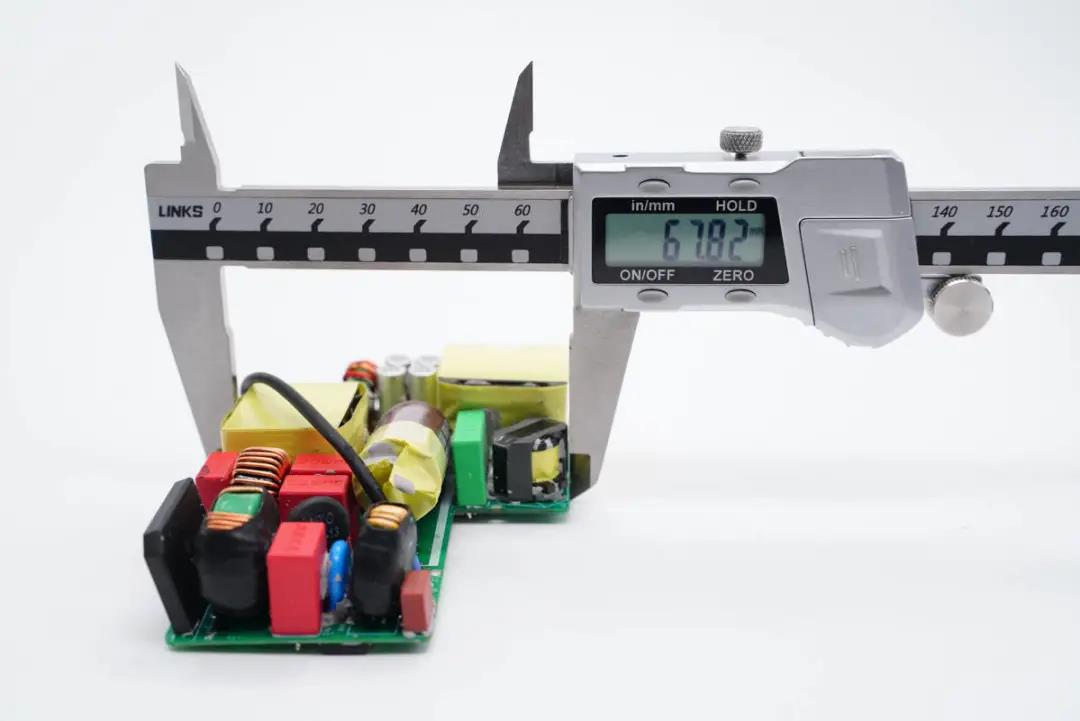

寬度約為67.82mm。

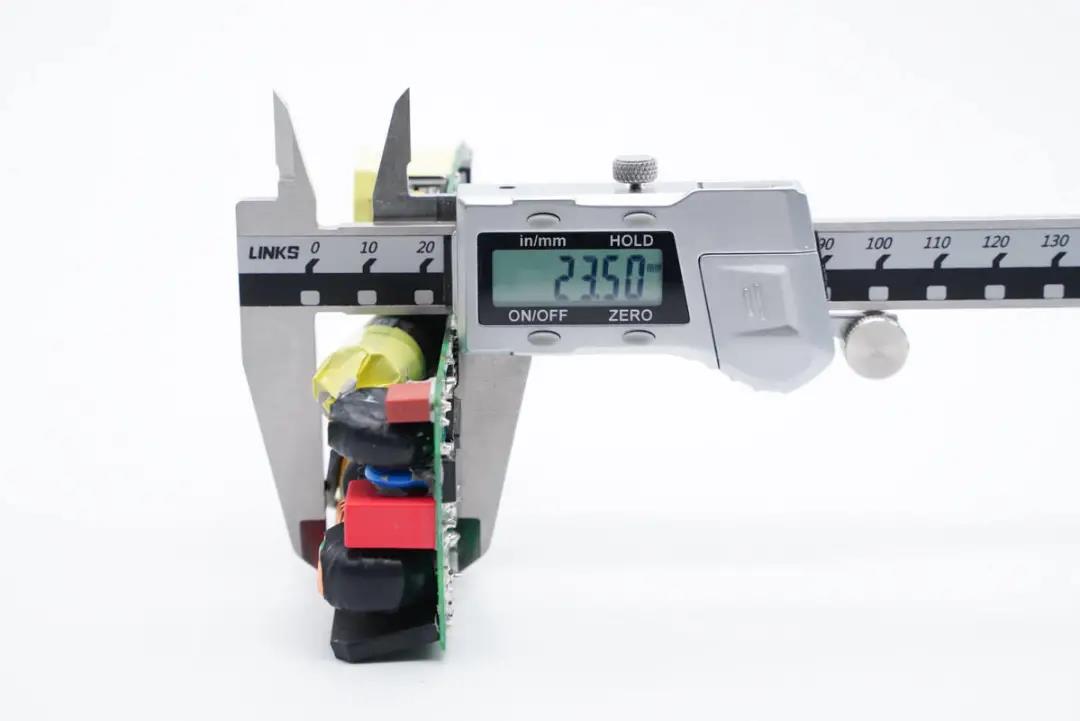

厚度約為23.5mm。

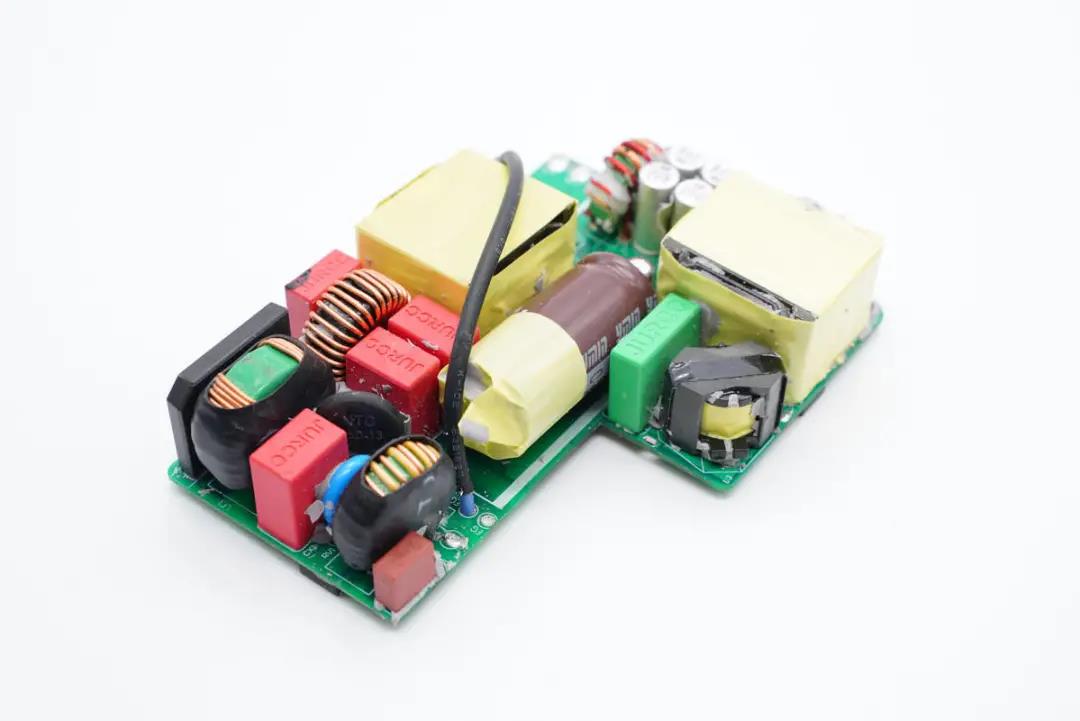

輸入端為EMI電路、整流濾波、PFC升壓電感等元件，居中一顆大電容橫向放置，頂部貼有膠帶絕緣；另有一根接地導線橫跨初級和次級。

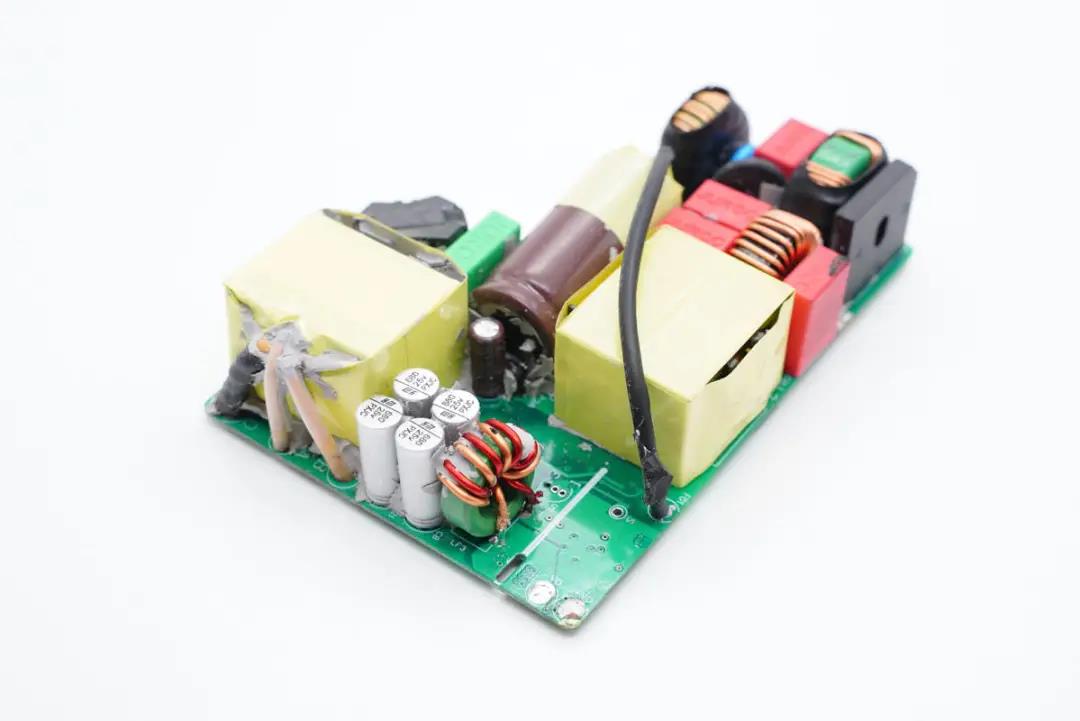

從輸出端來看，設有四顆固態電容和一顆電感濾波，旁邊是LLC主變壓器。

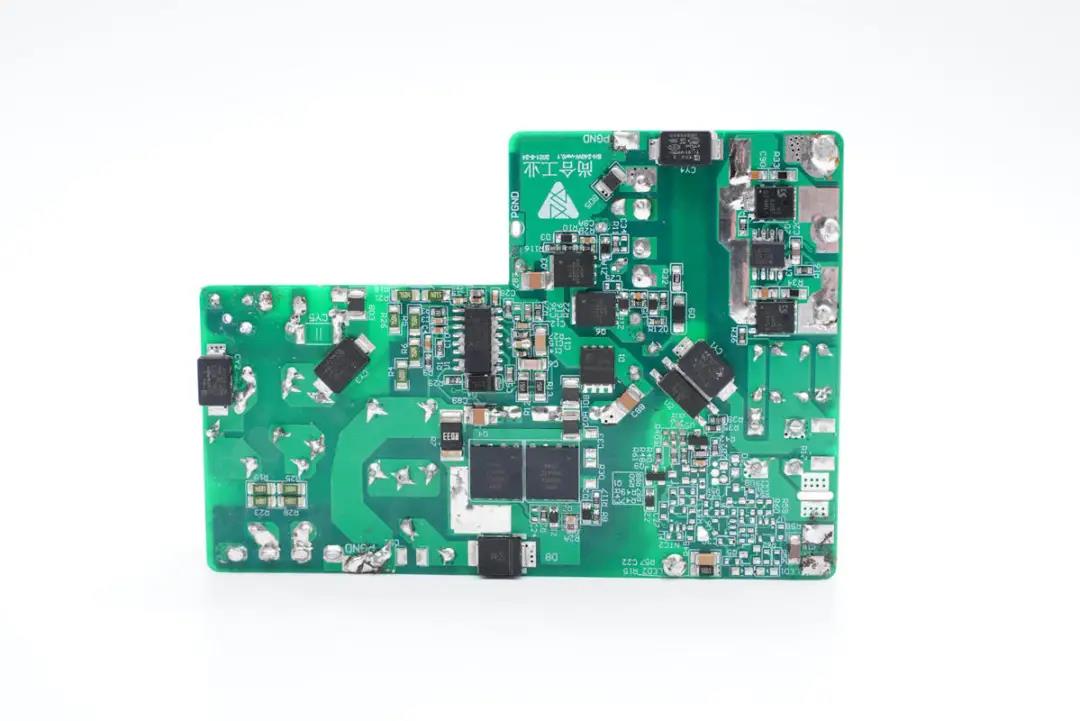

PDB板背面是控制電路，包含了PFC+LLC合封控制器，PFC升壓開關管、LLC半橋、貼片Y電容、同步整流芯片以及同步整流MOS管等。

充電頭網通過觀察分析發現，這款電源內部采用了PFC+LLC電源架構，以固定電壓輸出，不僅采用了合封控制器，同時使用了4顆氮化鎵開關管以及1顆碳化硅二極管。下面就詳細介紹這款產品的用料。

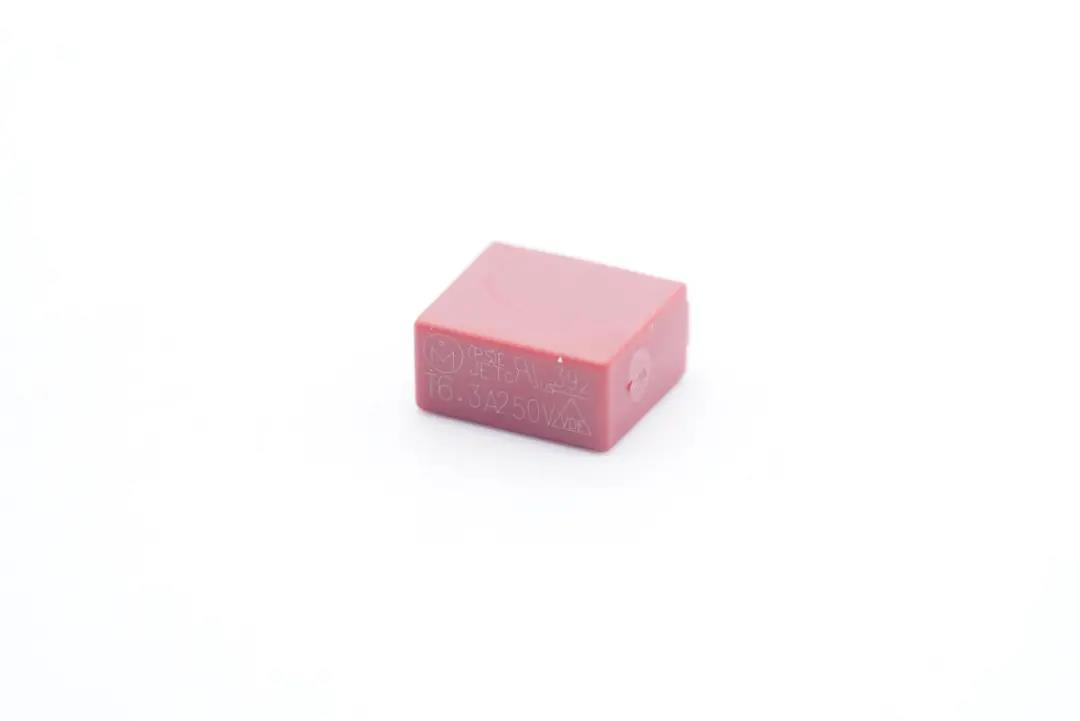

輸入端延時保險絲，規格為6.3A 250V。

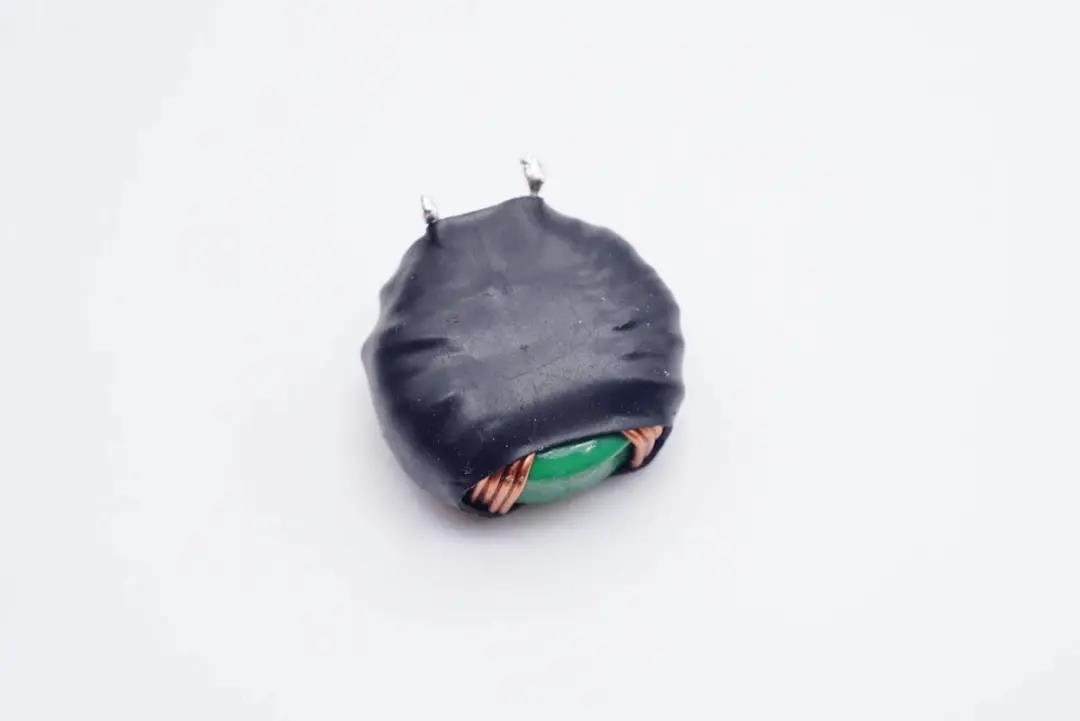

共模電感，使用熱縮管包裹絕緣。

NTC浪涌抑制電阻用于抑制上電沖擊浪涌電流。

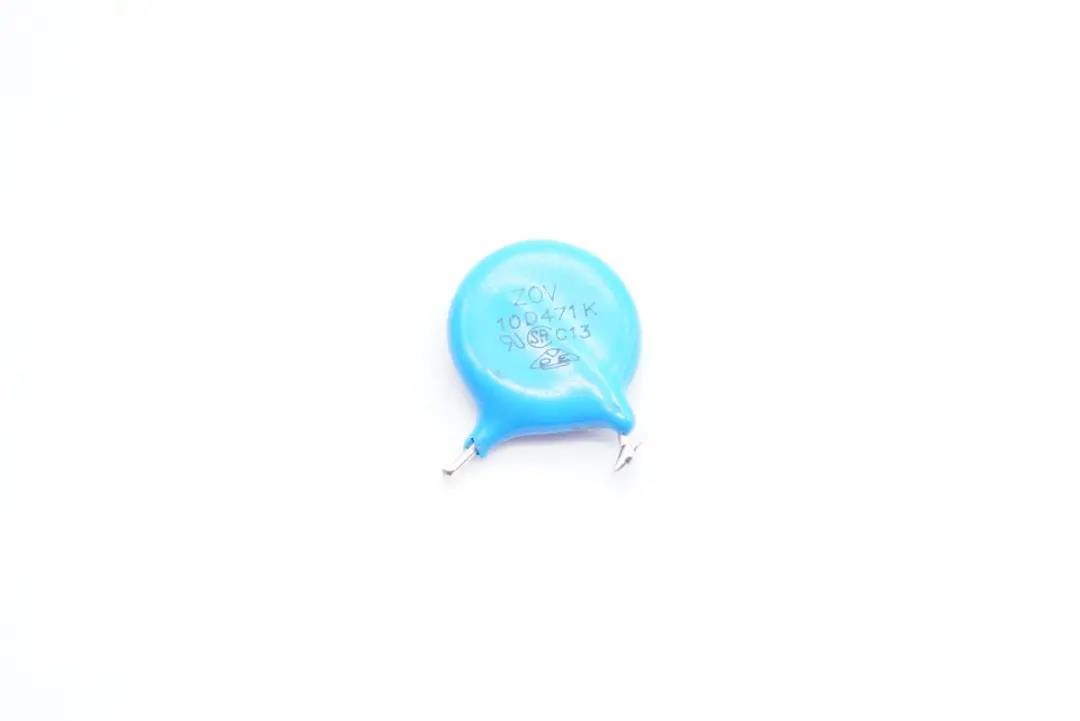

絲印10D471K的壓敏電阻特寫。

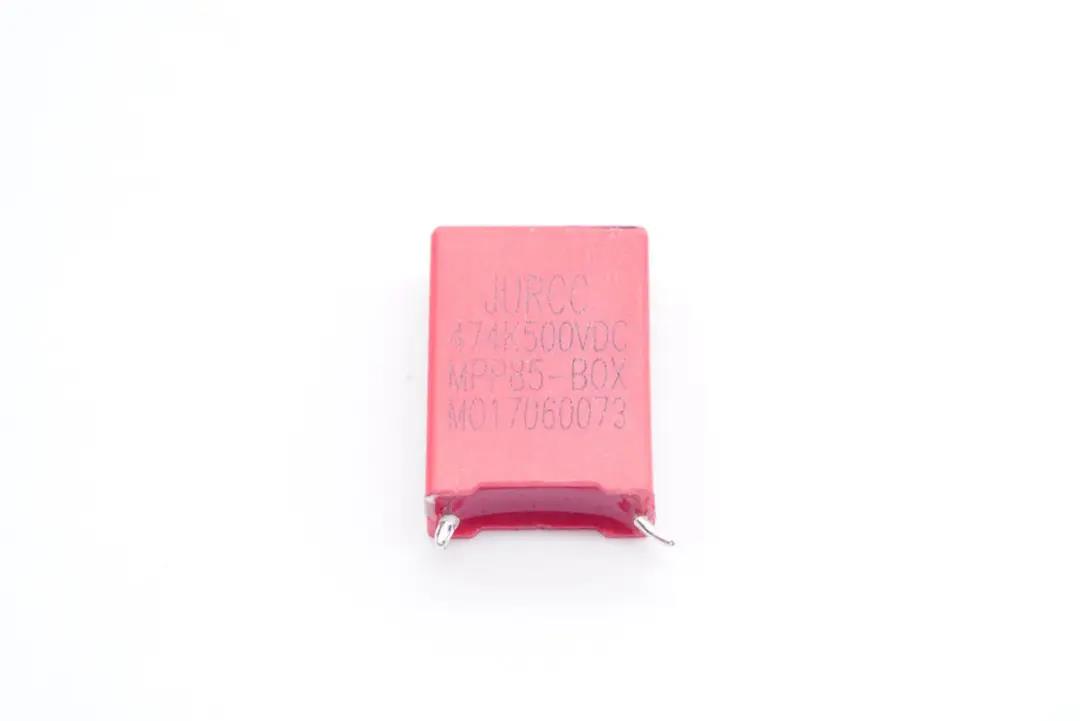

來自JURCC的薄膜電容。

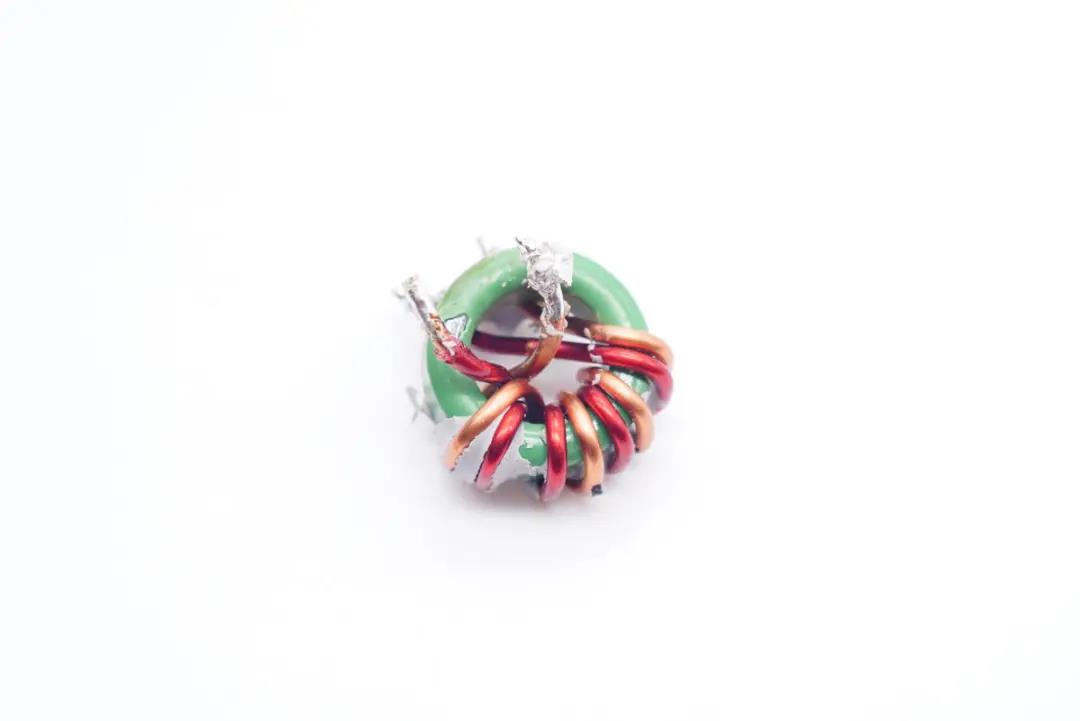

另外一顆共模電感。采用兩級共模電感設計，用于濾除EMI干擾。

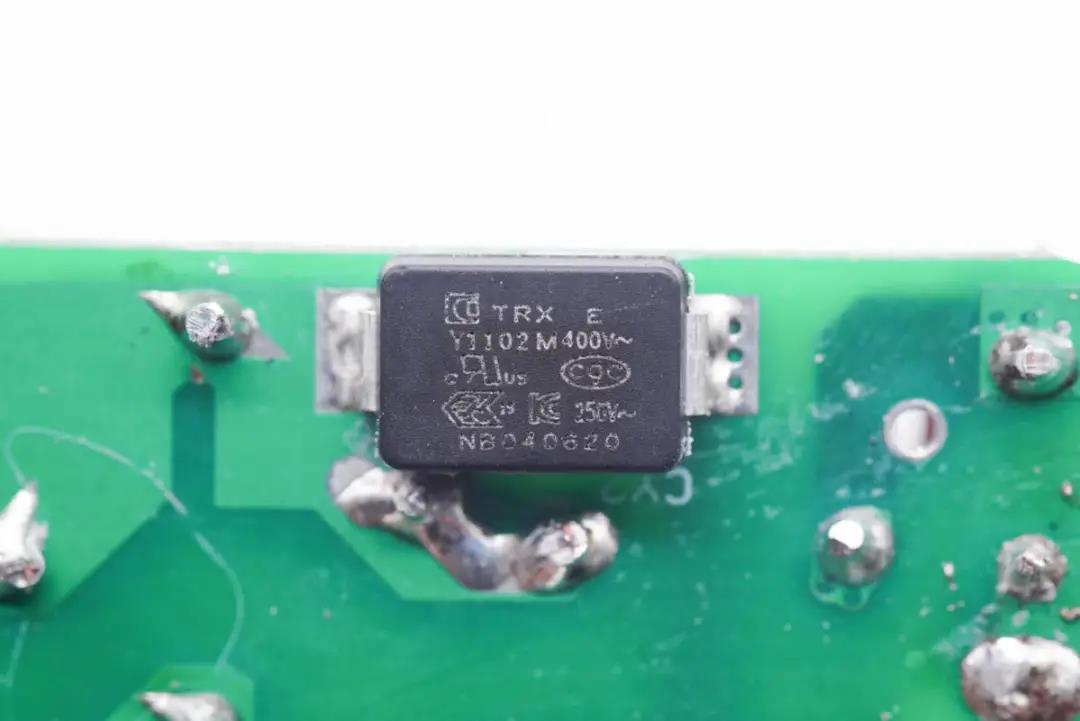

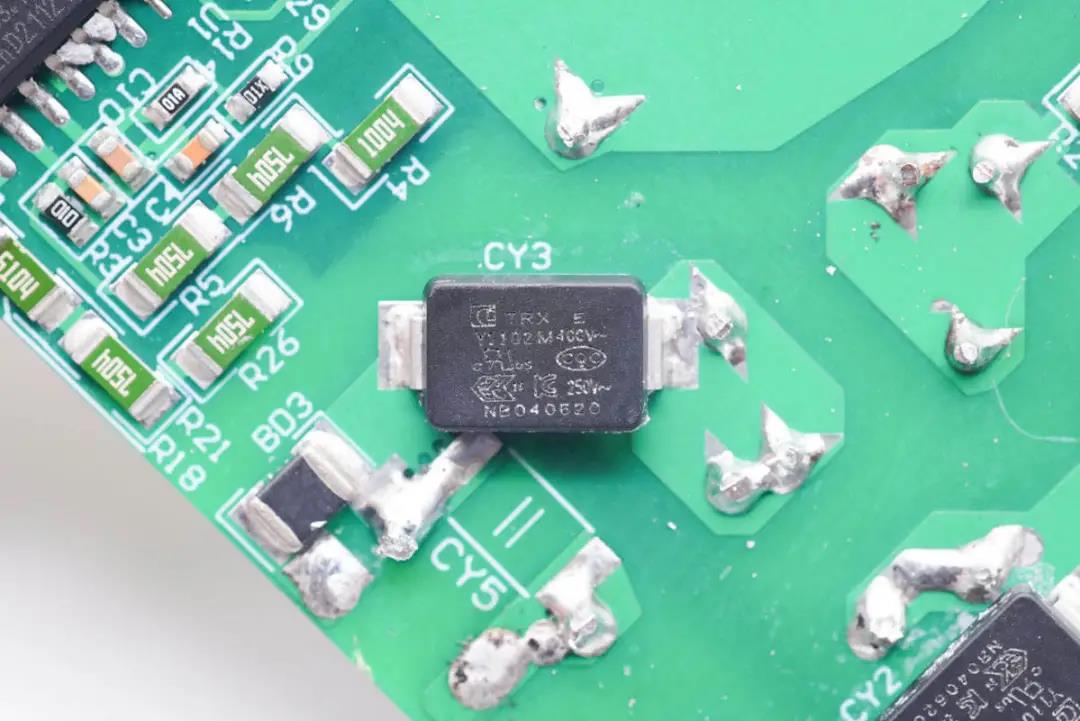

輸入端設有一顆貼片Y電容，來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被貝爾金、安克、QCY、聲麗、麥多多、OPPO、聯想、努比亞、倍思、海陸通、第一衛等品牌的數十款快充產品使用，此外還被伊戈?duì)?0W LED驅動電源、長虹42英寸智能網絡電視42P3F內置電源、卓飛航45W氮化鎵超快墻充等產品使用，性能獲得客戶一致認可。

另外一顆同規格的貼片Y電容。

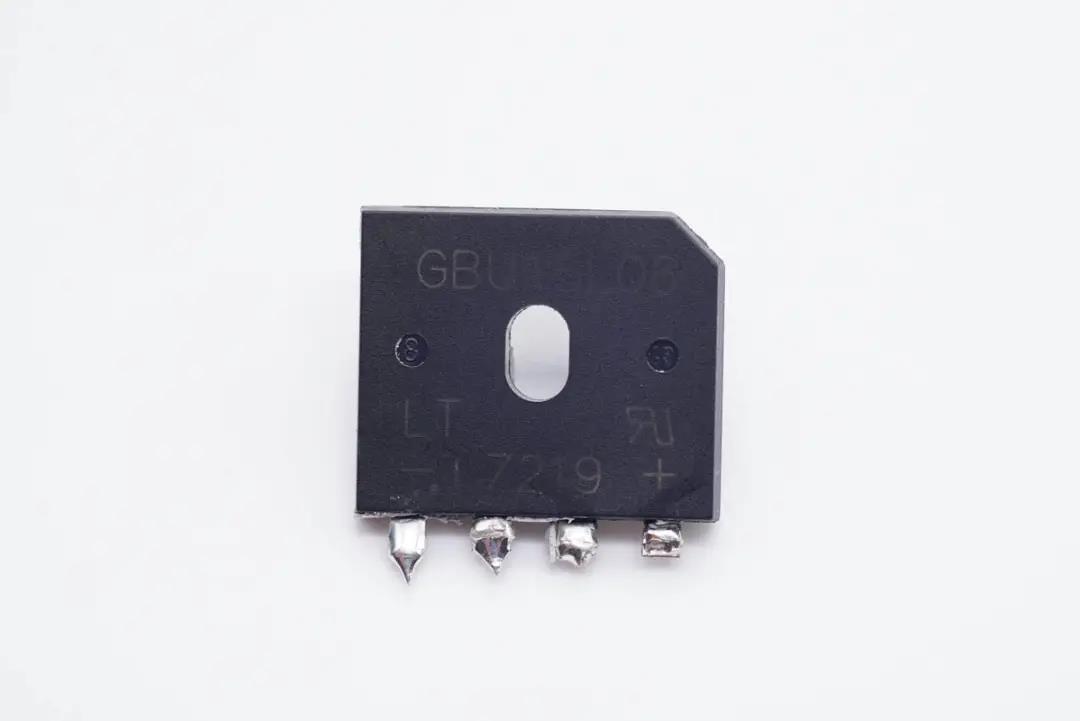

輸入端整流橋，用于將高壓交流電變成高壓直流電。

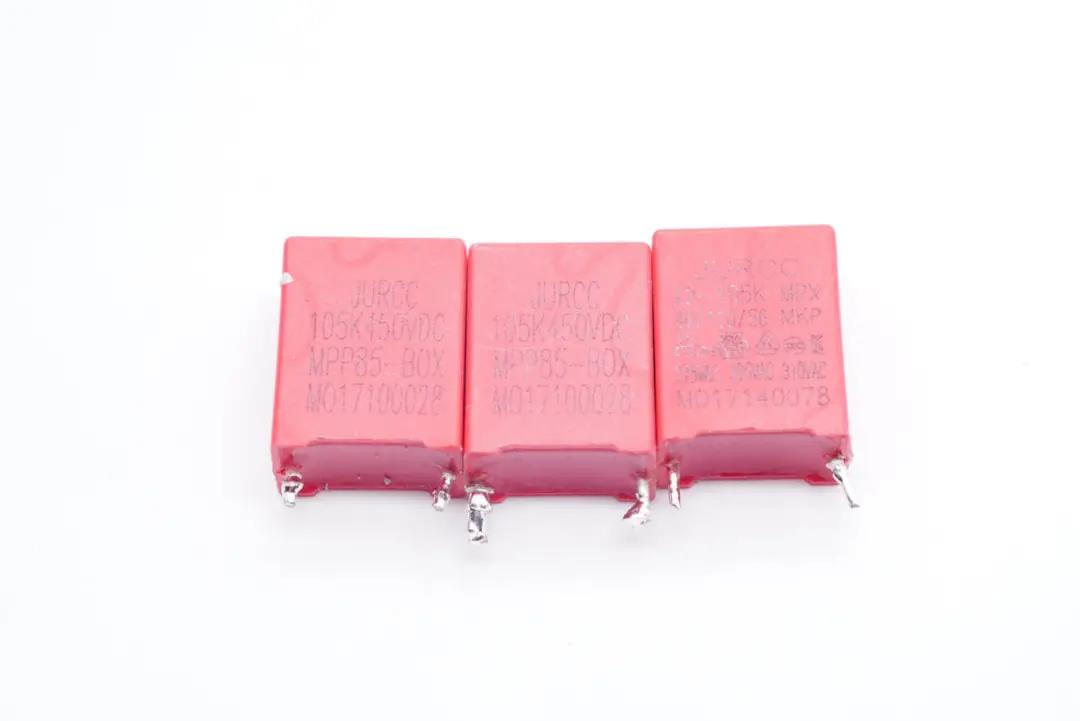

整流后采用三顆薄膜電容濾波。

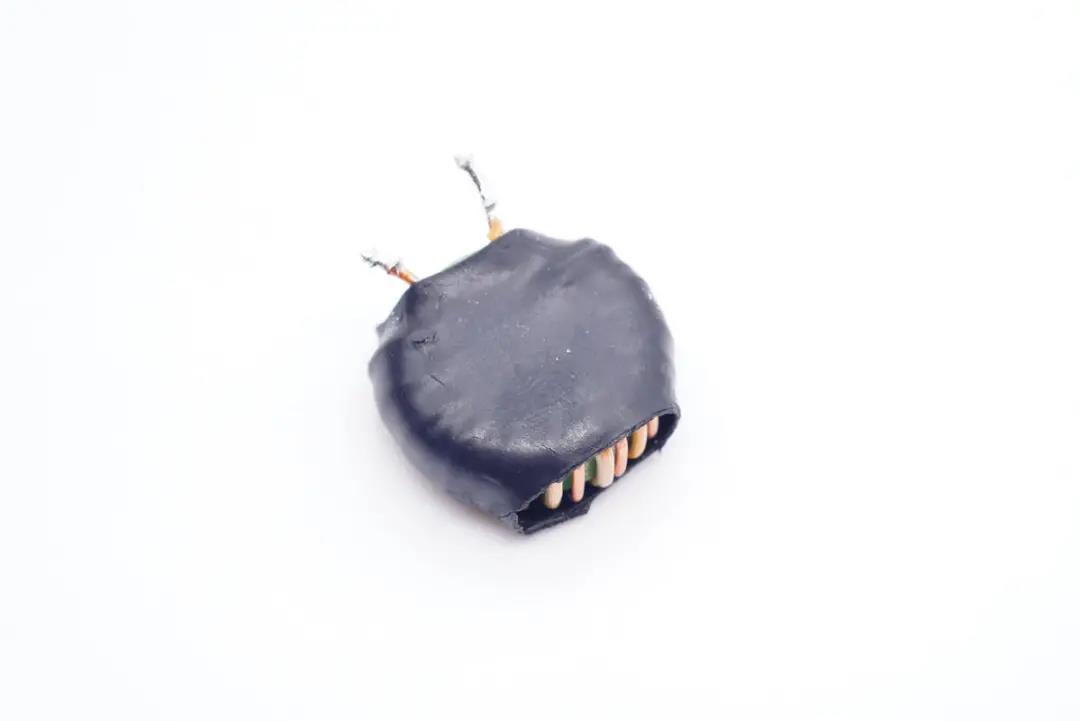

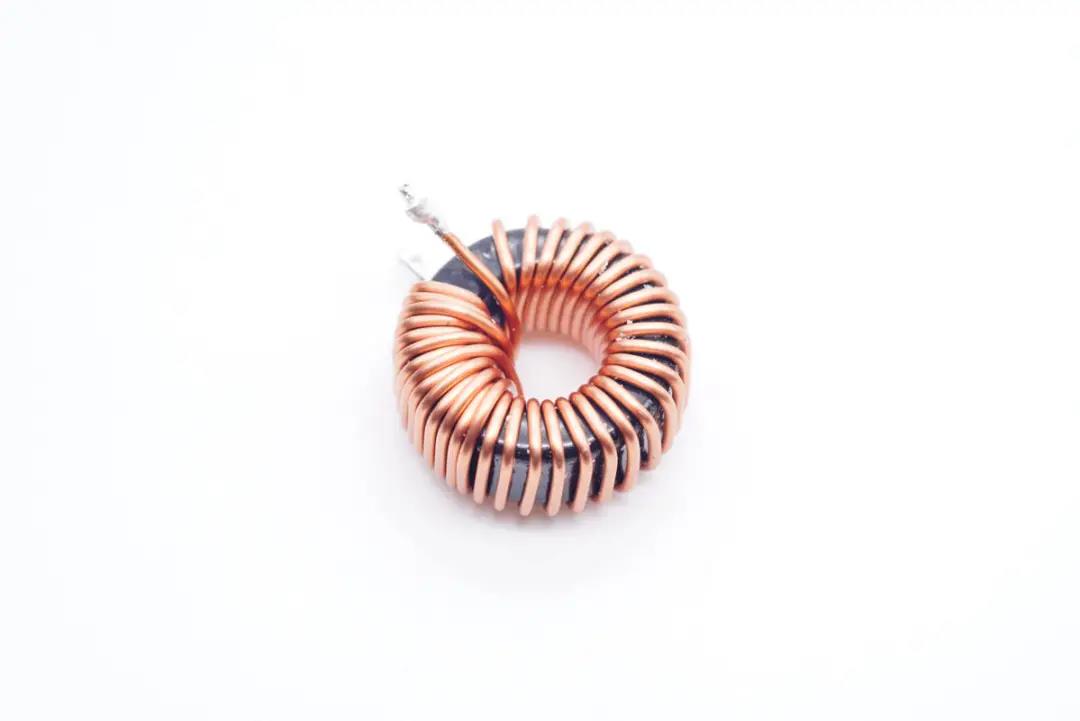

同時還設有一顆電感，用于濾波。

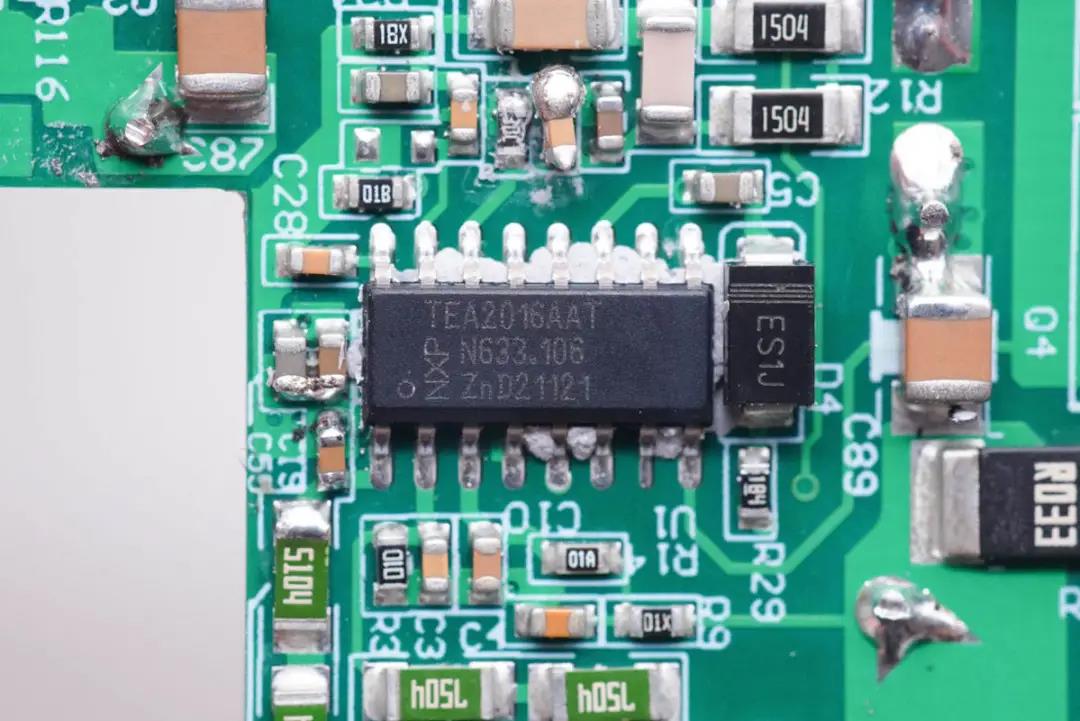

LLC主控芯片采用NXP恩智浦TEA2016AAT，內置LLC控制器和PFC控制器，內置數字架構控制，簡化了設計的同時減少外圍元件數量，芯片內置多重完善的保護功能。

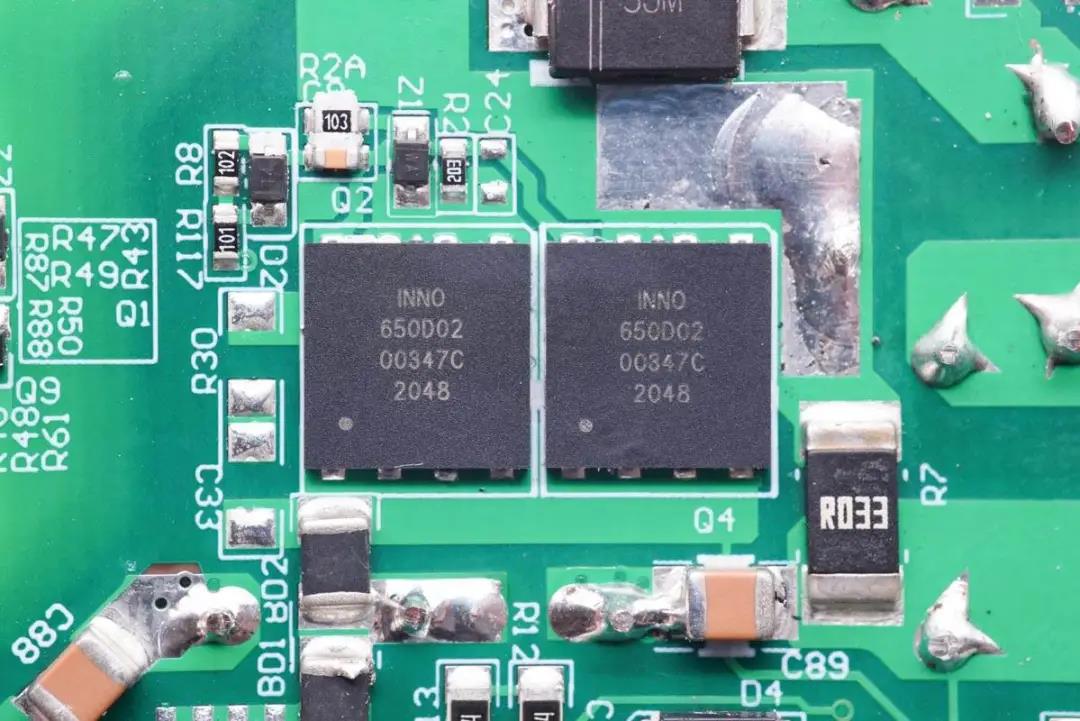

PFC升壓開關管采用兩顆英諾賽科INN650D02氮化鎵功率芯片，額定耐壓為650V，峰值耐壓750V，導阻低至0.2Ω，符合JEDEC標準的工業應用要求，支持ESD保護，支持開爾文源極。最高工作溫度150℃。

英諾賽科INN650D02開關管高頻特性好，且導通電阻小，適合高頻高效的開關電源應用，采用DFN8*8封裝，具備超低熱阻，散熱性能好，適合高功率密度的開關電源應用。

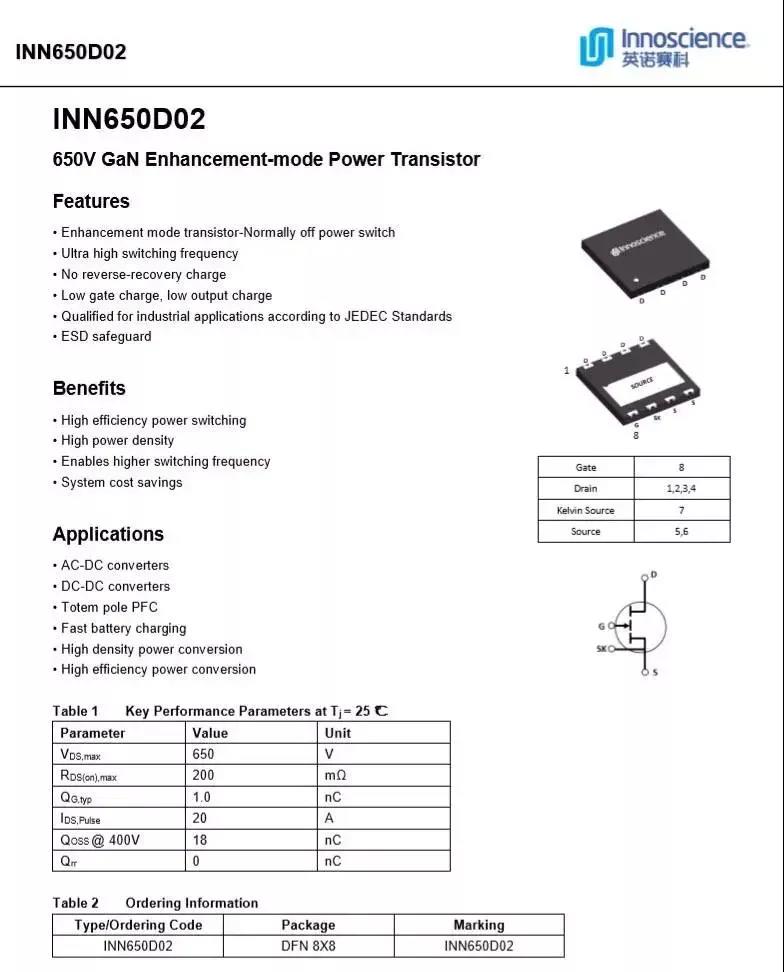

英諾賽科 INN650D02 詳細資料。

充電頭網拆解了解到，該氮化鎵開關管還被聯想小新100W雙C口氮化鎵快充、努比亞30W氮化鎵快充、努比亞120W 2C1A三口氮化鎵快充、品勝65W 2C1A氮化鎵快充、紅魔手機6 Pro標配120W PD氮化鎵快充、REMAX 100W氮化鎵充電器、摩米士100W 2A2C氮化鎵快充、努比亞65W PD氘鋒氮化鎵快充、飛頻65W PD氮化鎵充電器、魅族65W氮化鎵充電器等多款產品采用，芯片質量獲得市場認可。

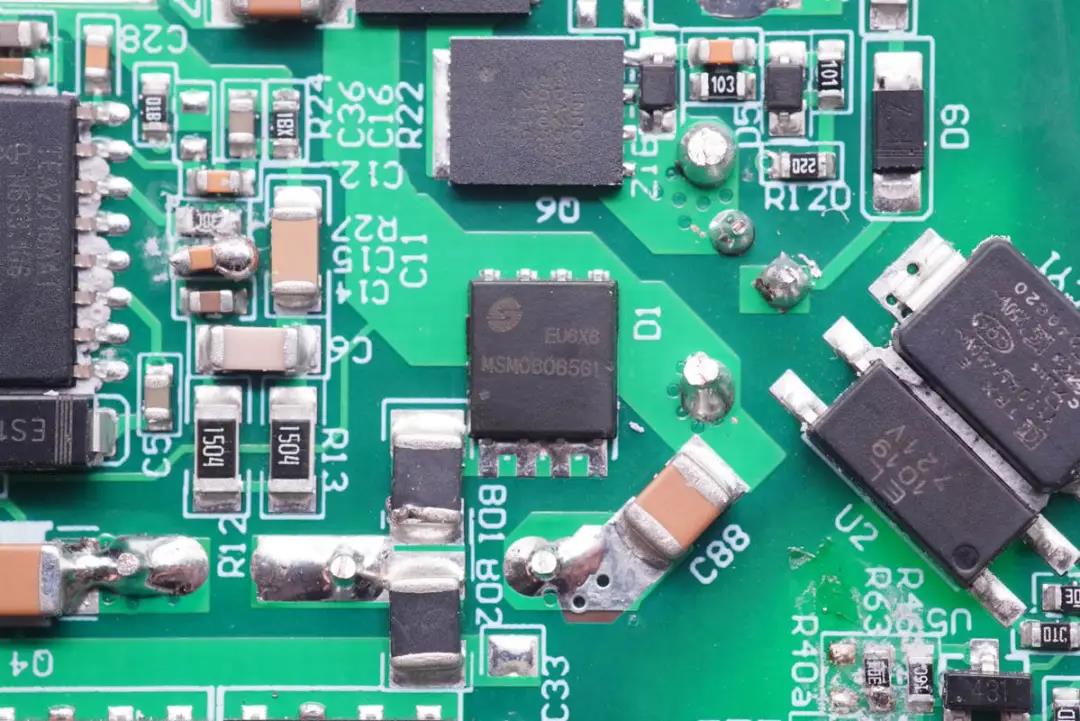

PFC升壓整流管特寫，為美浦森 MSM06065G1碳化硅二極管，采用DFN5*6封裝，超薄封裝節省體積，適用于高功率密度的大功率氮化鎵適配器中。

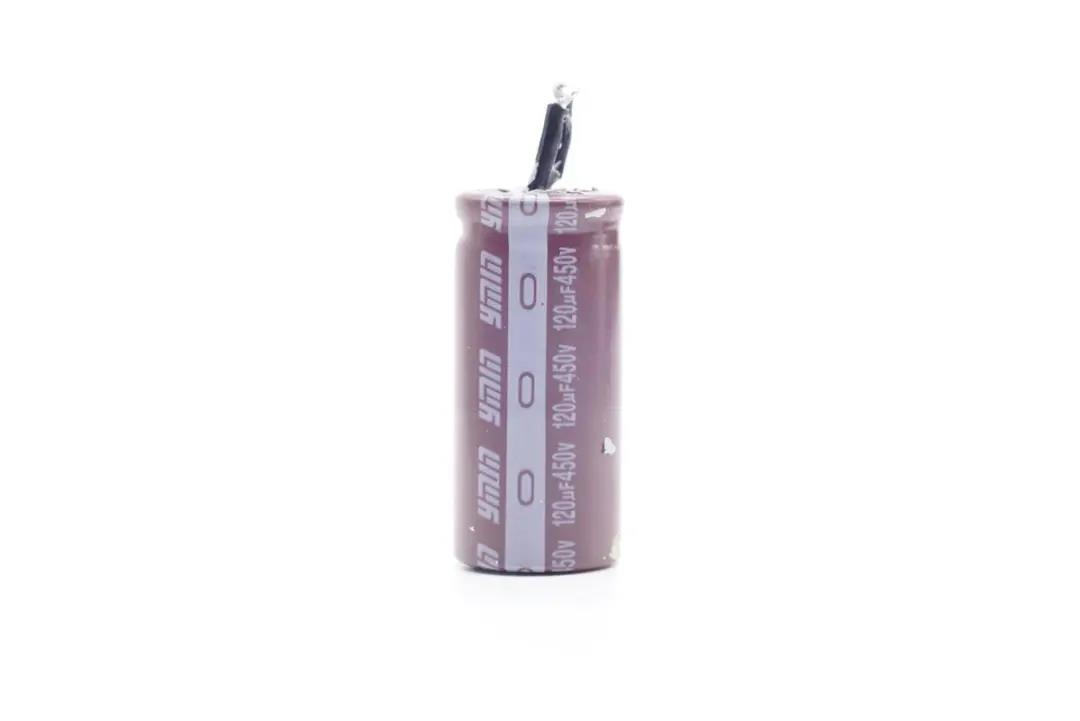

主電容來自永銘KCX系列，450V 120μF。該系列產品工作溫度范圍在-55℃~105℃，3000小時壽命，并具備抗雷擊、低漏電流（低待機功耗）、高紋波電流、高頻低阻抗等性能優勢。

充電頭網了解到，憑借小體積的特點，永銘KCX系列電解電容還被公牛65W氮化鎵快充、飛利浦65Ｗ氮化鎵快充插座、摩米士65W 2C1A氮化鎵快充充電器、柚比30W 1A1C氮化鎵快充充電器、京造65W 1A1C氮化鎵快充充電器、努比亞65W 2C1A氘鋒氮化鎵快充等產品采用，獲得客戶一致認可。

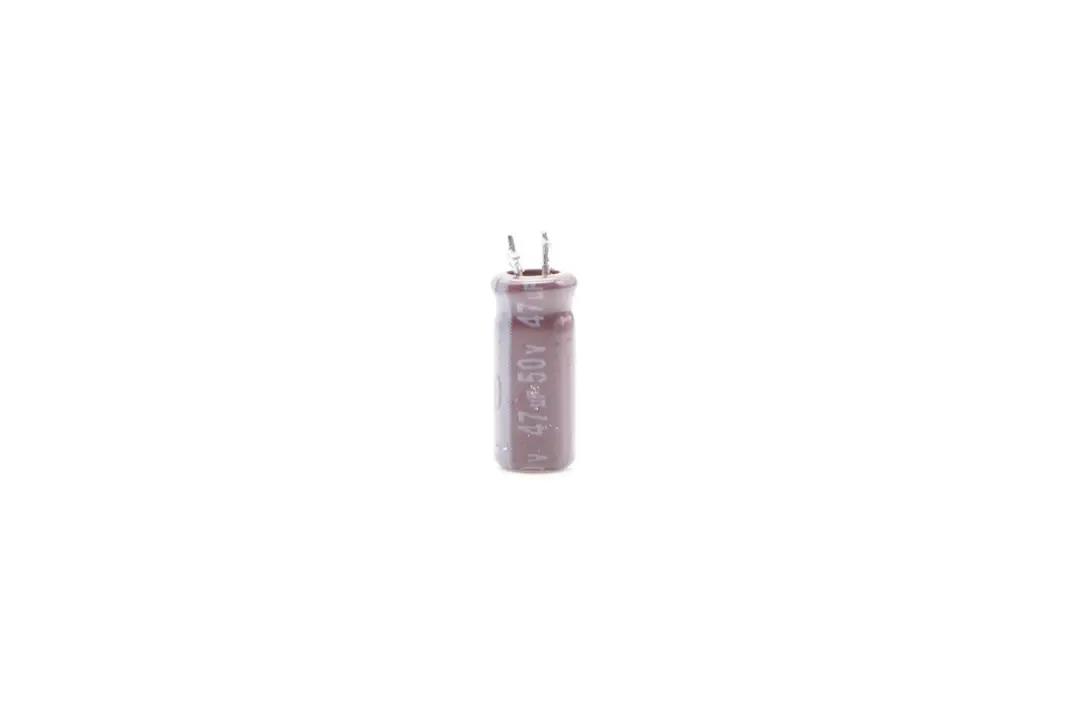

另有一顆永銘的50V 47μF電容，用于主控芯片供電。

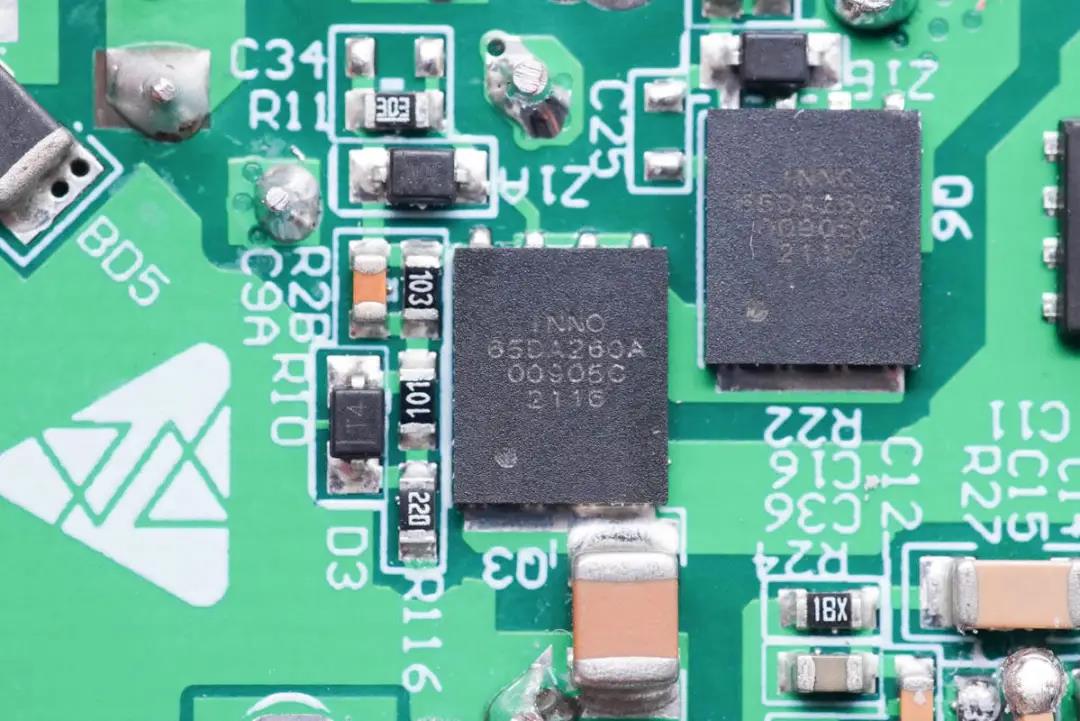

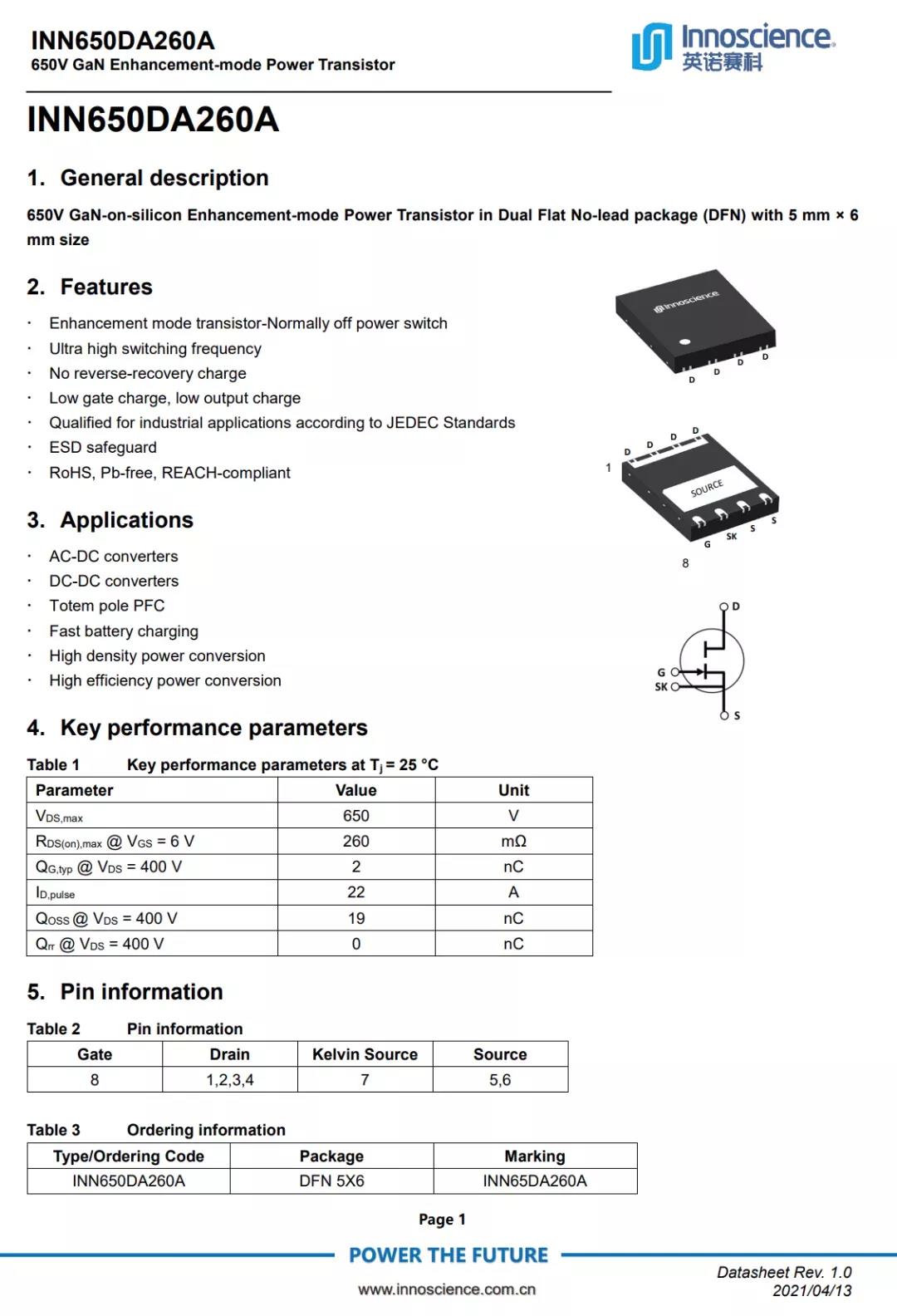

LLC半橋采用兩顆英諾賽科INN650DA260A，這是一顆高性價比、耐壓650V的氮化鎵高壓?jiǎn)喂?，瞬態耐壓750V，得益于工藝改進，相比英諾賽科之前的氮化鎵器件，性能有明顯的提升，適用于65-120W的反激架構，120-200W的LLC架構。

英諾賽科INN650DA260A支持超高開關頻率，無反向恢復電荷，具有極低的柵極電荷和輸出電荷，符合JEDEC標準的工業應用要求，內置ESD保護，符合RoHS、無鉛、歐盟REACH法規。

英諾賽科INN650DA260A采用DFN5*6封裝，相比DFN8*8，體積明顯減小，功率密度有較大提升?？捎糜陂_關電源、DC-DC轉換、圖騰柱PFC、電池快充、高能效高功率密度功率轉換應用。

充電頭網拆解了解到，英諾賽科氮化鎵功率開關管還有INN650DA02、INN650DA04等型號，并被SPRUCE 140W 3C1A無線充二合一充電座、安述240W氮化鎵+碳化硅適配器、QCY 65W 2C1A氮化鎵快充、聯想小新100W雙C口氮化鎵快充、努比亞120W 2C1A三口氮化鎵快充、紅魔手機6 Pro標配120W PD氮化鎵快充、REMAX 100W氮化鎵充電器、摩米士100W 2A2C氮化鎵快充、魅族65W氮化鎵充電器等多款產品采用，芯片質量獲得市場認可。

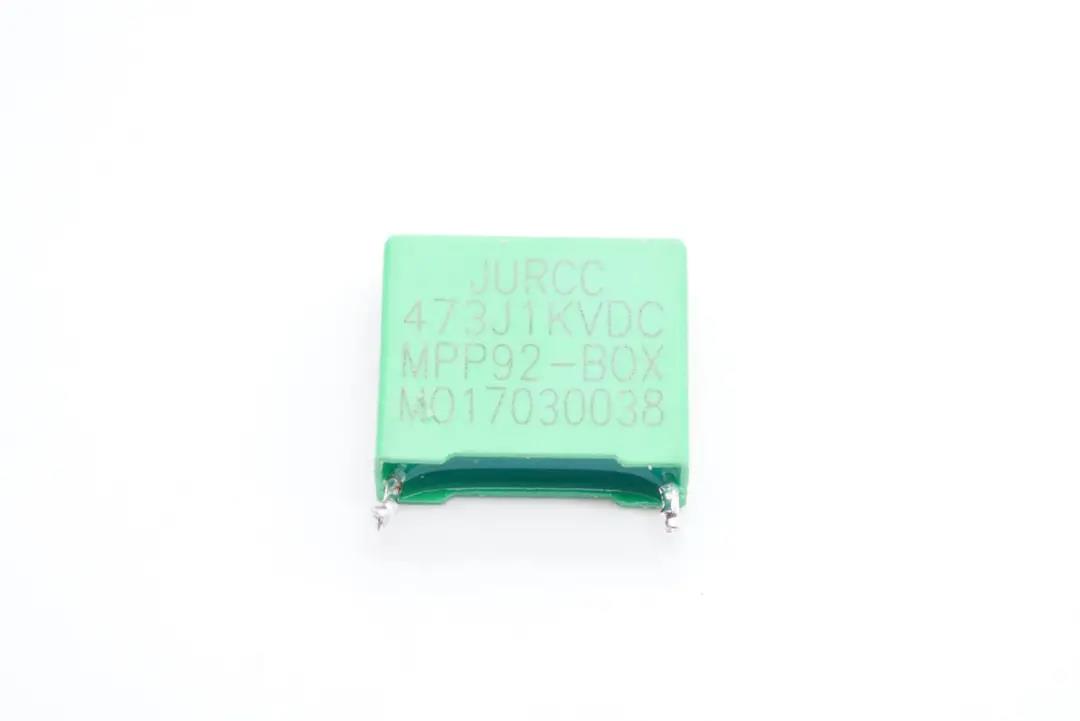

LLC諧振電容，473J1KV耐壓。

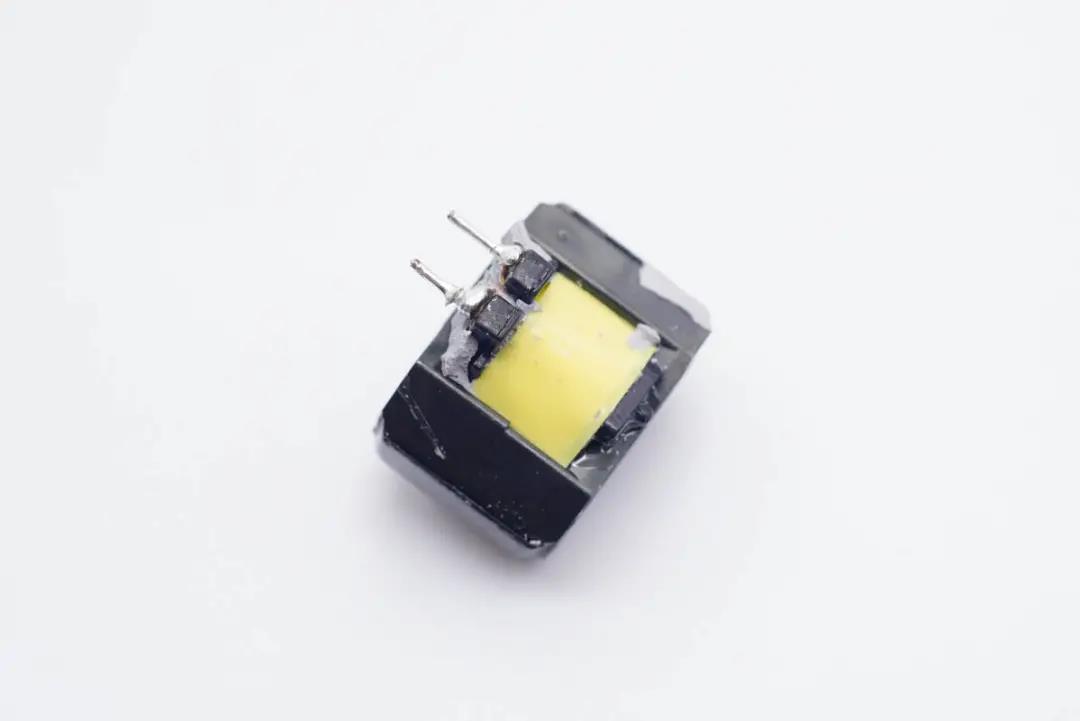

LLC諧振電感。

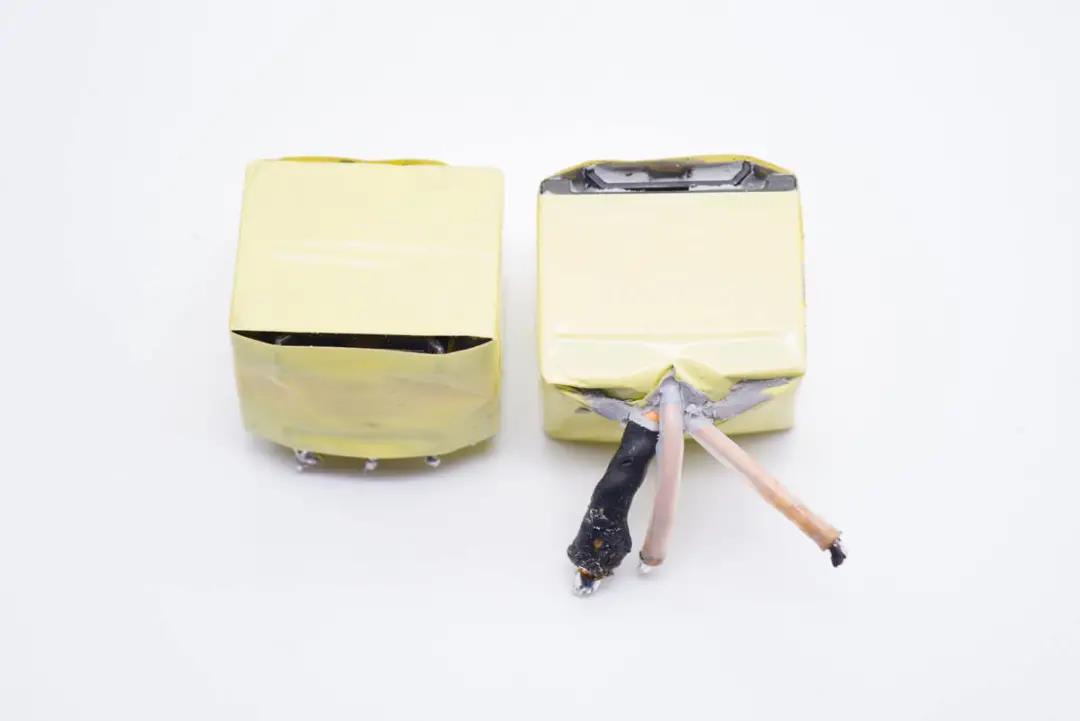

PFC升壓電感和LLC變壓器特寫。

億光的光耦以及一顆特銳祥的貼片Y電容。

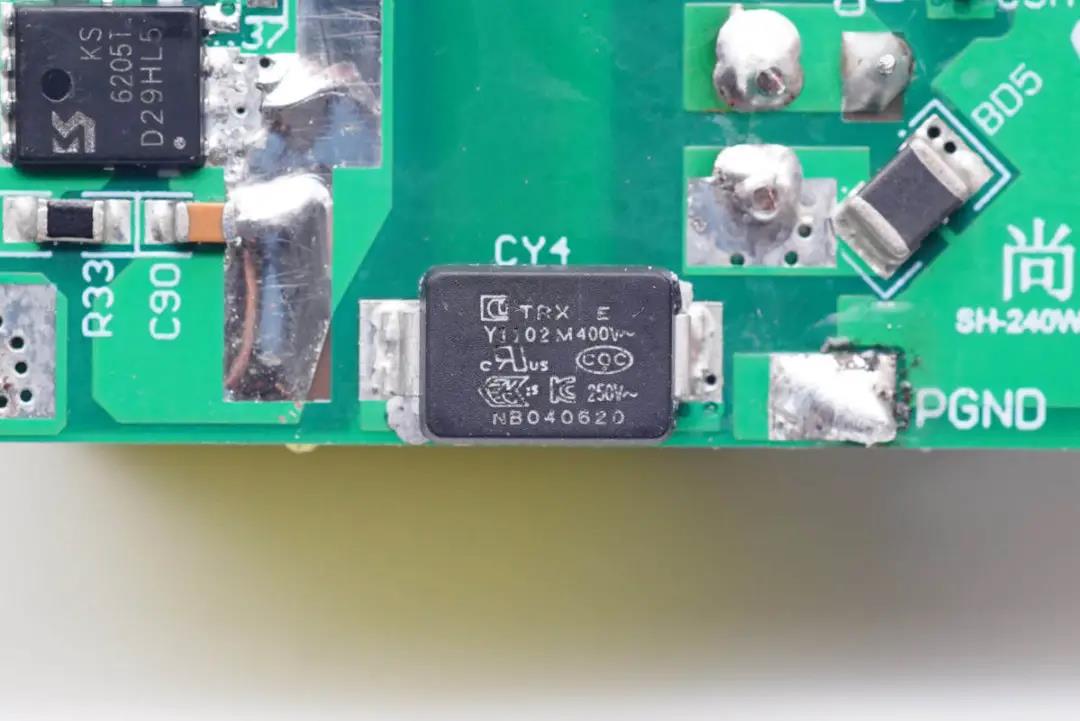

另外一顆置于初級和次級之間的特銳祥貼片Y電容。

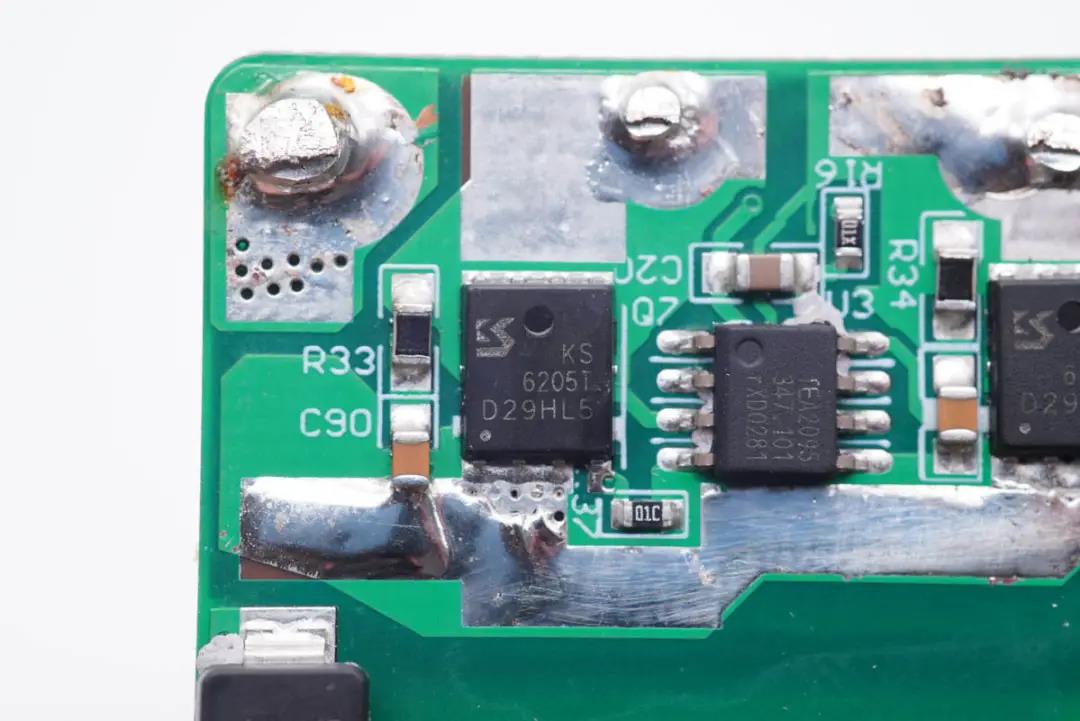

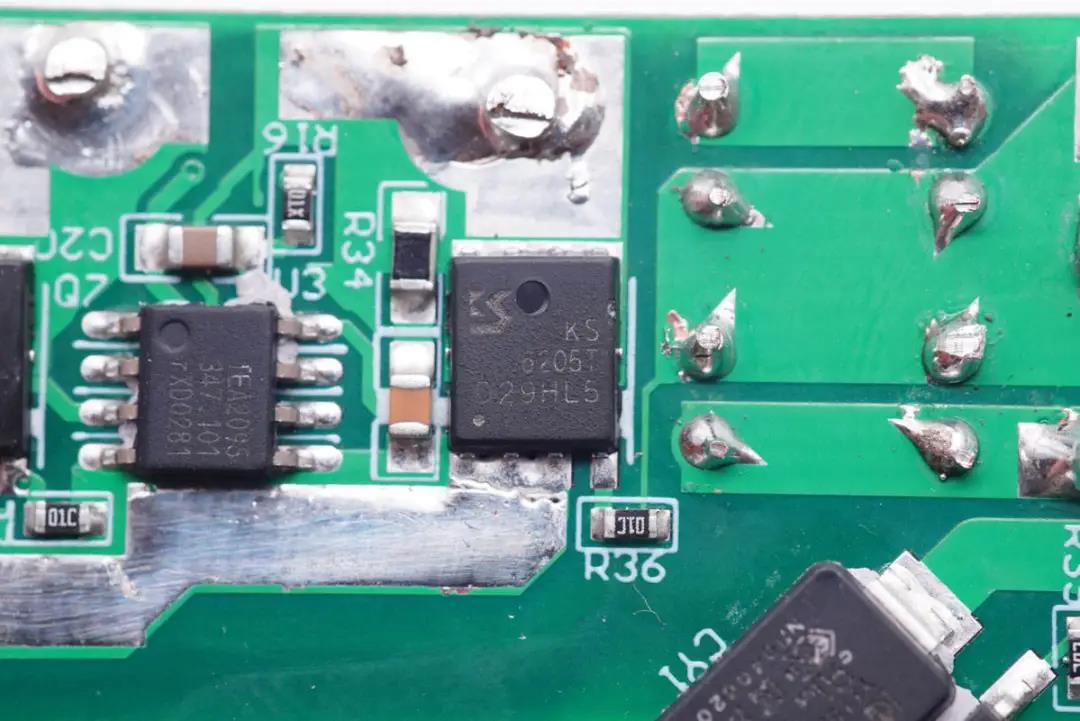

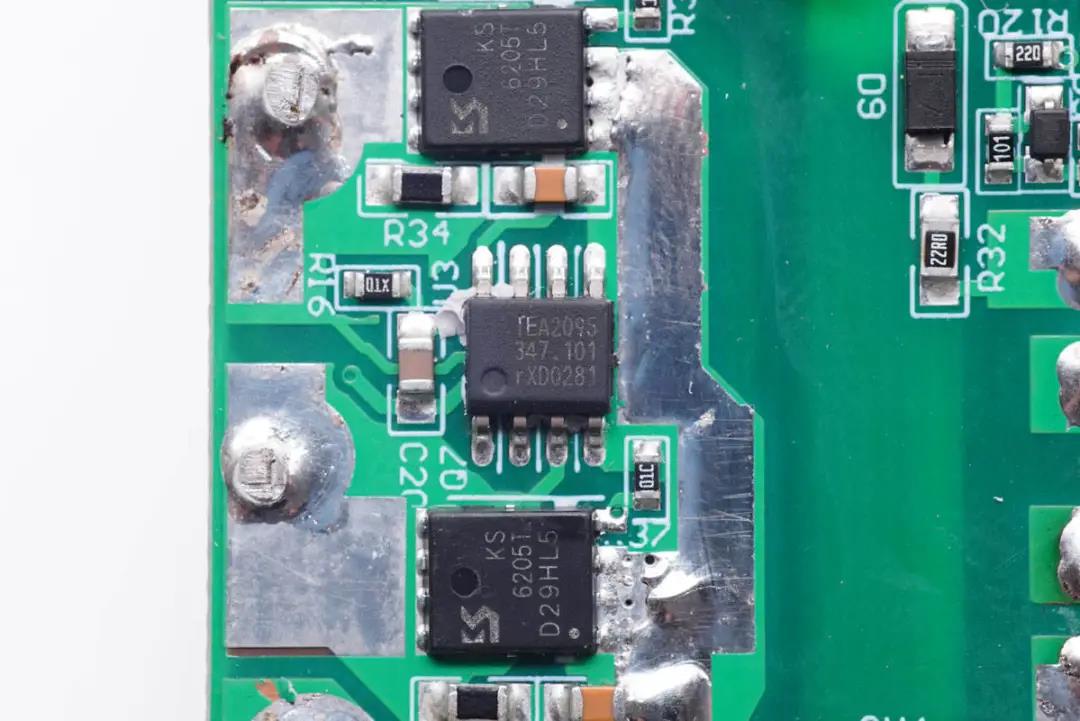

同步整流控制器采用恩智浦TEA2095，上下兩顆是同步整流MOS管。

同步整流MOS管特寫，冠禹KS6205NAT，耐壓60V，導阻3mΩ。

另外一顆同步整流MOS管，兩顆型號相同。

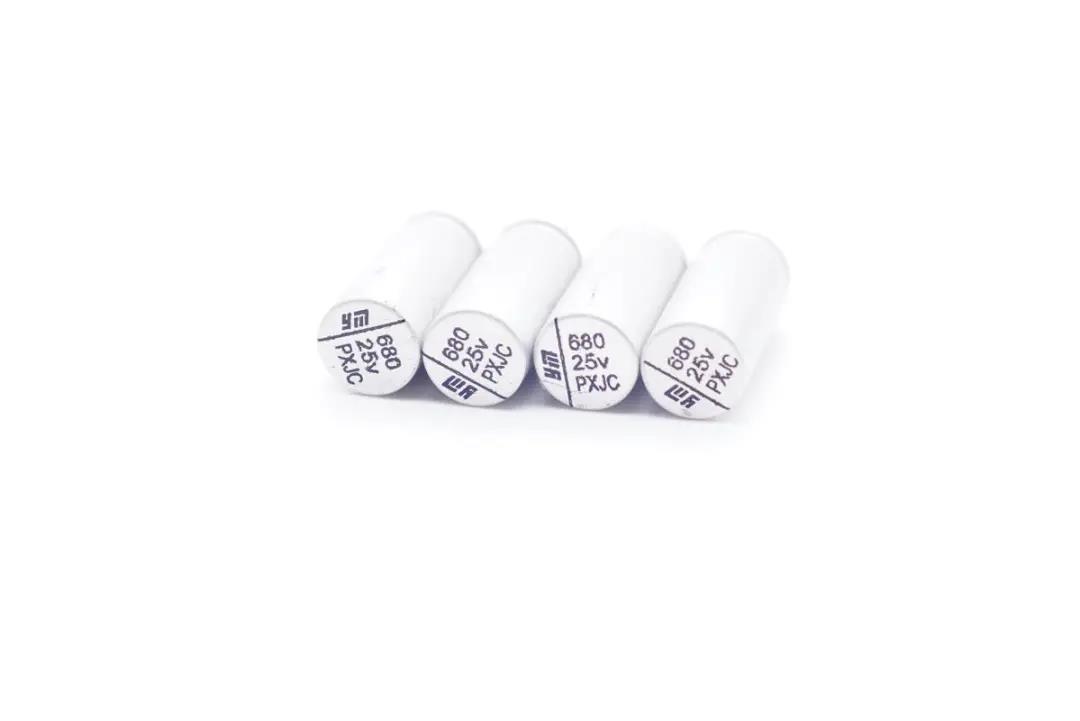

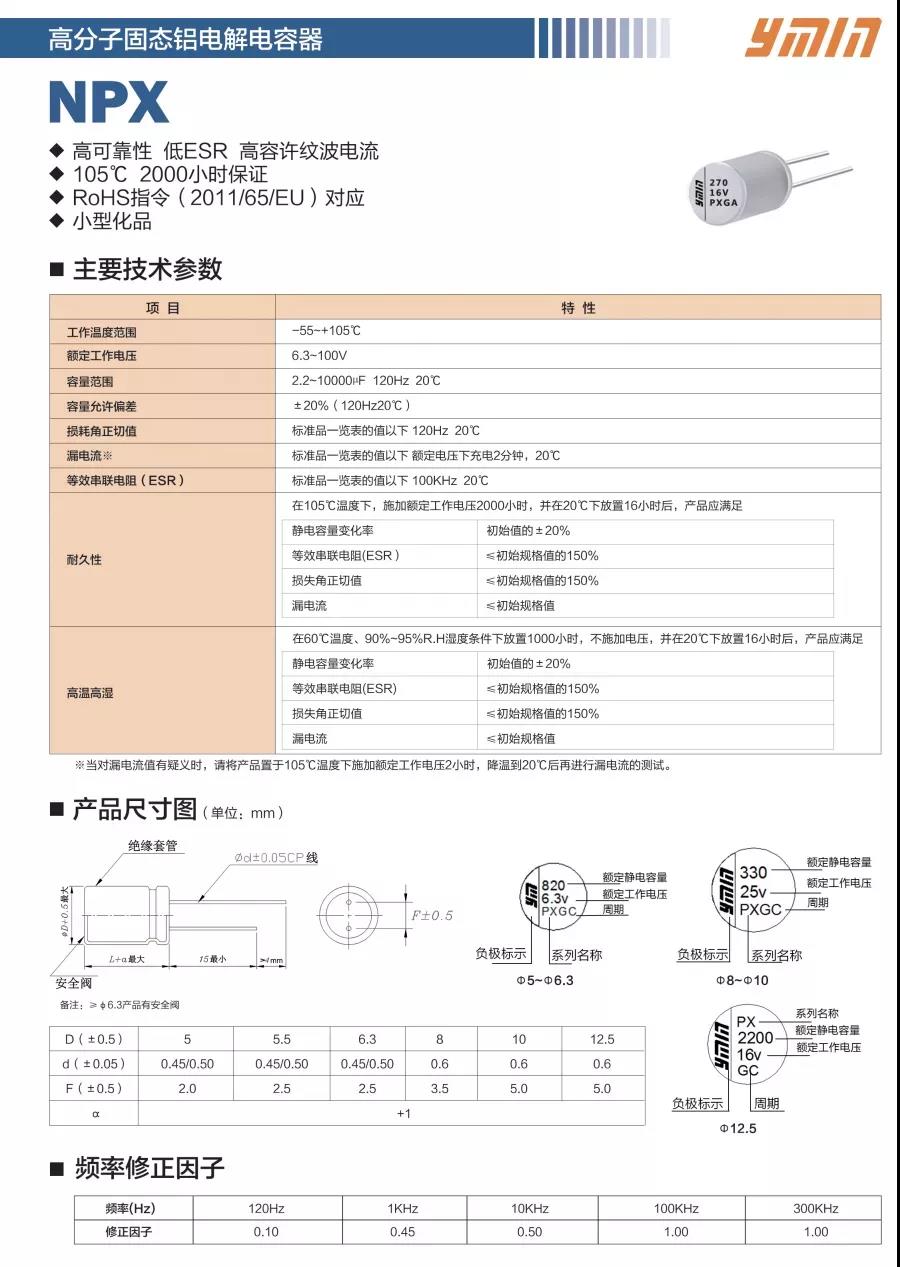

輸出濾波采用四顆永銘NPX系列固態電容并聯，單顆容量25V 680μF。該系列電容具有小體積、低ESR、高容許紋波電流、高可靠性、耐開關沖擊等特點。

充電頭網了解到，永銘NPX系列固態電容此前已被安克30W氮化鎵超能充、安克 65W氮化鎵超能充、安克45W氮化鎵超能充、閃極100W 3C1A氮化鎵快充、摩米士65W 2C1A氮化鎵快充、倍思45W 1A1C氮化鎵充電器、努比亞65W氘鋒氮化鎵充電器等產品使用，此外還被應用在小小黑、品勝、邦克仕等品牌20W迷你充上，獲得客戶一致認可。

除了電容之外，還設有一顆電感濾波。

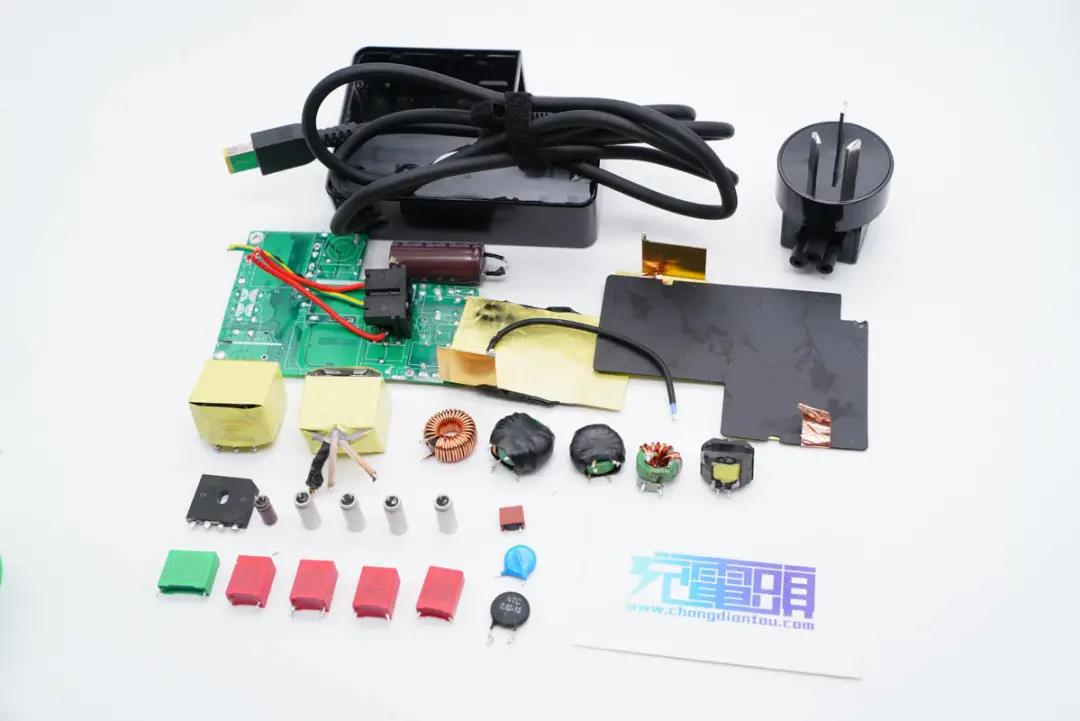

尚巡230W氮化鎵充電器全部拆解完畢。

充電頭網總結

對于傳統的游戲本電源而言，大磚塊一直都是其留給用戶的固有印象，雖然能夠滿足游戲本的功耗，但產品體積確實讓人有點難以接受，尤其是出門攜帶，非常不便。尚巡230W氮化鎵電源適配器在保證性能的同時，對體積進行大幅度優化，整機功率密度達到了0.92W/cm3，提升了電源配件的便攜性。

在性能方面，尚巡230W氮化鎵充電器采用的是PFC+LLC的高性能架構，支持100-240V寬電壓輸入，固定20V電壓輸出，標稱最大輸出電流可達11.5A，可以滿足聯想拯救者Y7000P等游戲本的充電需求，并且獲得了CCC認證，品質可靠。

用料方面，選用恩智浦TEA2016AAT+TEA2095全套控制器方案，芯片集成度高，外圍電路簡單，同時內置了四顆英諾賽科氮化鎵開關管和一顆美浦森碳化硅二極管，提升整機性能，電容方面，選用永銘推出的氮化鎵快充專用電容濾波，為筆記本電腦提供穩定的輸出。
