近日充電頭網拿到了Baseus倍思一款20W超級硅快充充電器CCCJG20CC-X，此前有拆過倍思同型號歐規20W超級硅充電器，不過型號雖然相同，但是本次拿到的這款在包裝盒上設有很明顯的Pro字樣，屬于Pro款。

相較之下，這款擁有黑、白、紫、藍、粉等豐富配色，而且配備可折疊插腳，外出攜帶方便。而且充電頭網了解到，這款充電器內置天德鈺快充協議IC JD6606S，兼容快充協議更豐富，實用性更上一層樓。下面就和小編一起來看看這款充電器的詳細拆解。

此前充電頭網還拆解過倍思120W 2C1A氮化鎵快充充電器、倍思QC5認證100Ｗ氮化鎵快充、倍思100W 2C2A氮化鎵快充、倍思30W超級硅充電器、倍思10000mAh 1A1C二合一氮化鎵充電器等產品，歡迎查閱。

一、倍思20W超級硅快充外觀

包裝盒黃白配色，正面印有Baseus品牌、充電器外觀圖、名稱以及20W、SUPER Si兩大特性標識。

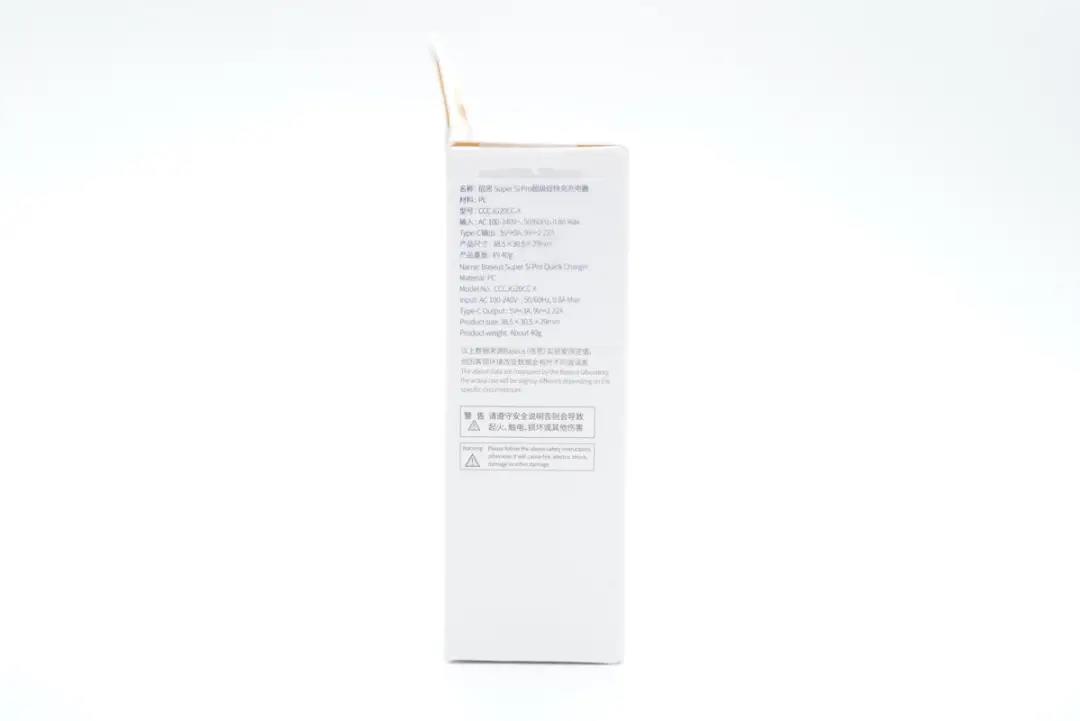

側面貼有產品的參數信息貼紙。

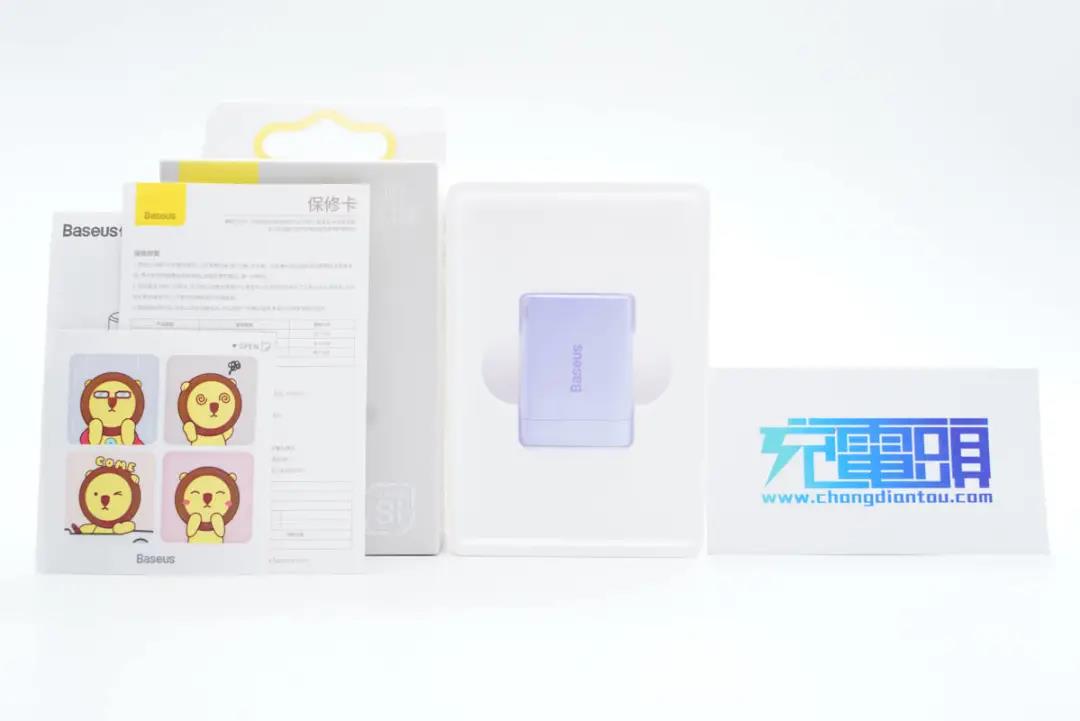

包裝內全部東西一覽。

充電器整體為紫色配色，機身表面啞光處理，腰身各面之間過渡圓潤，此外加入指示燈元素。

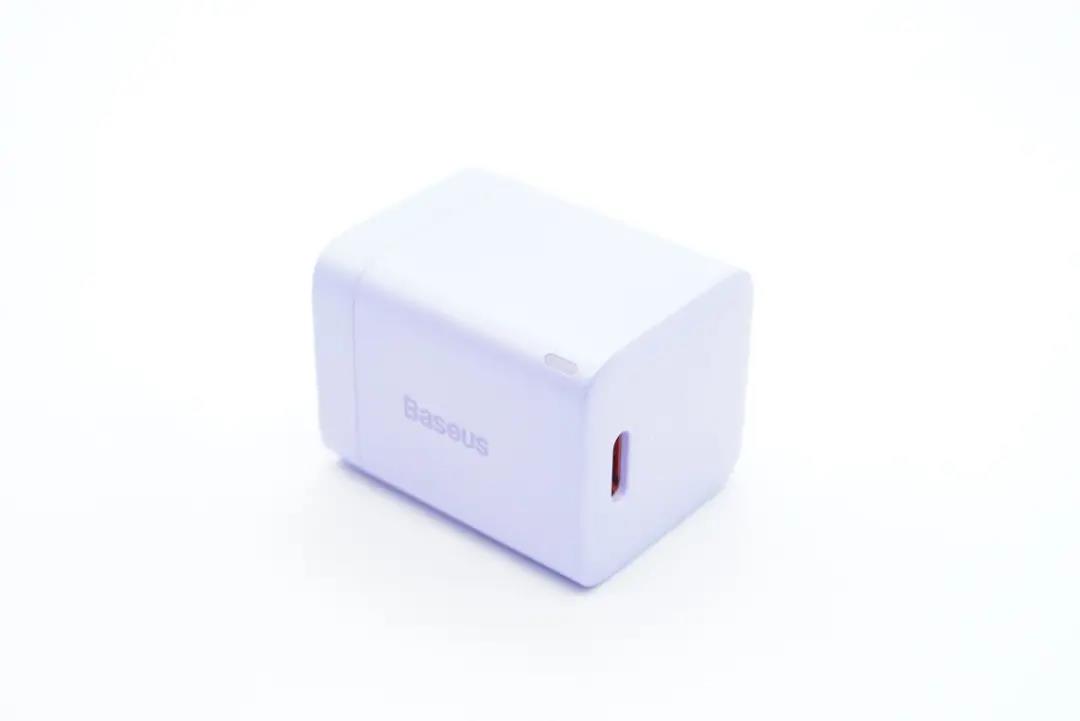

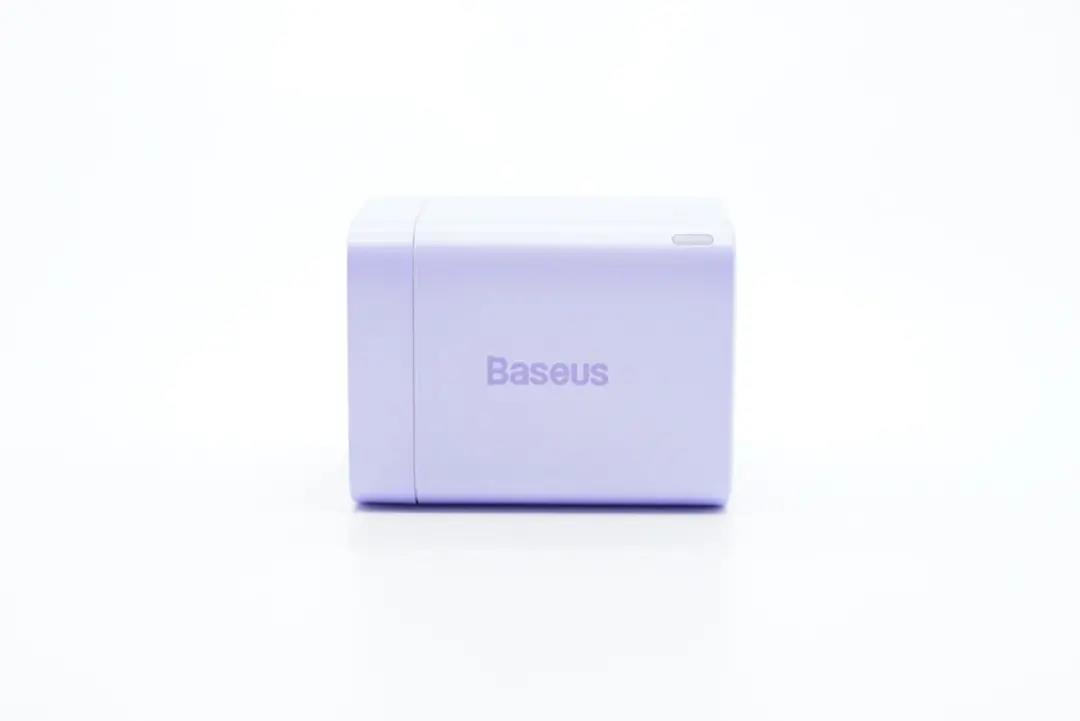

機身正面印有Baseus品牌。

另一側面還印有20W SUPER Si字樣。

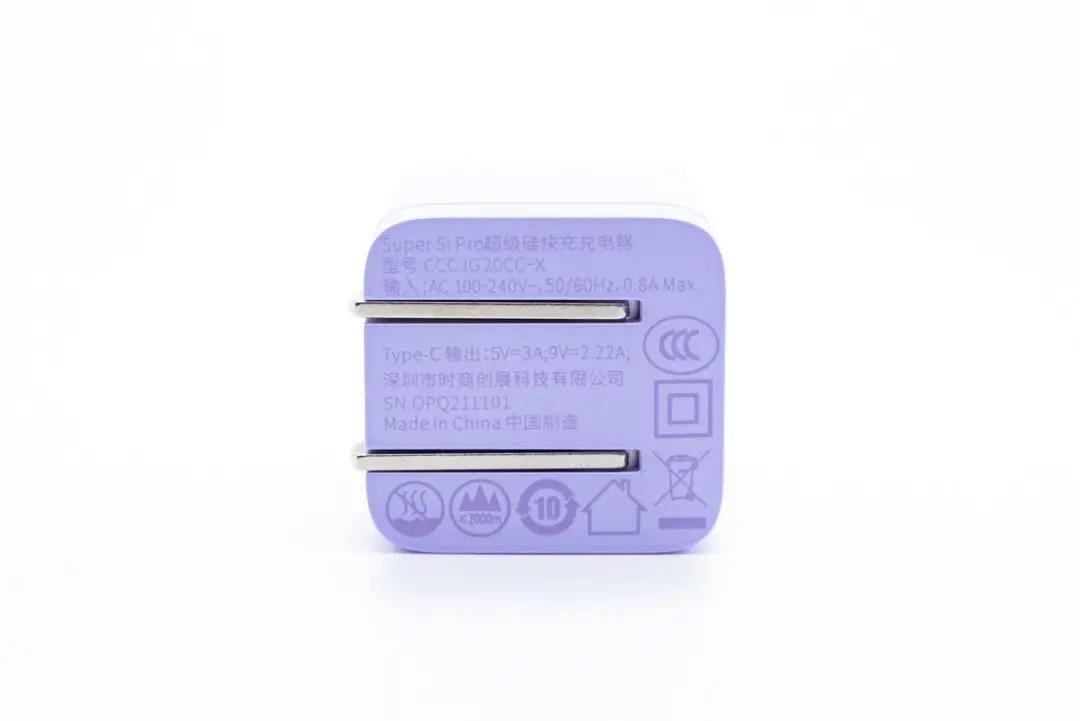

輸入端外殼印有充電器參數

型號：CCCJG20CC-X

輸入：100-240V~50/60HZ 0.8A

輸出：5V3A、9V2.22A

深圳市時商創展科技有限公司

充電器已經通過了CCC認證。

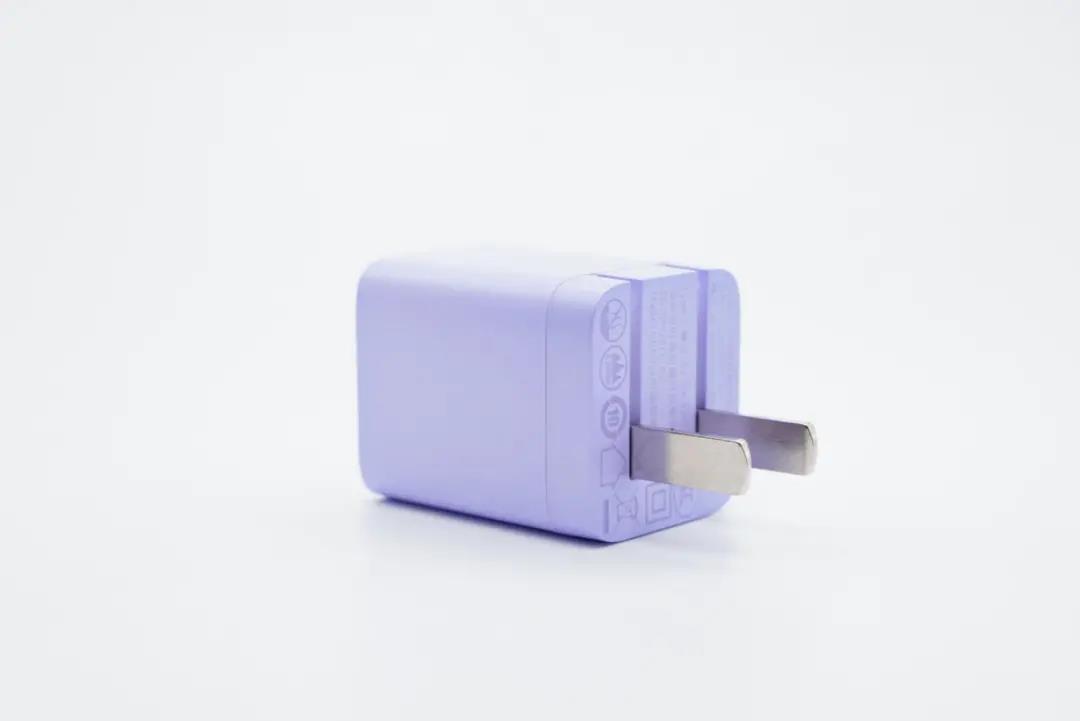

配備的是可折疊國標插腳，攜帶方便且不會刮傷包里其它設備。

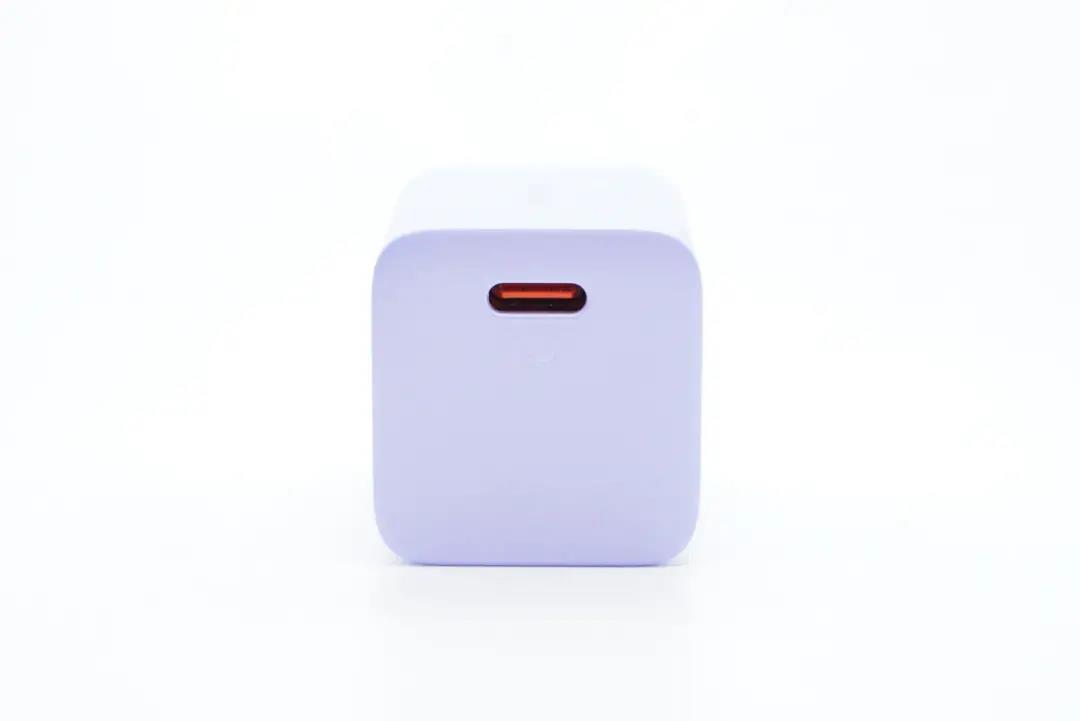

頂面配有單USB-C口，橘紅色膠芯。

測得充電器機身高度為38.35mm。

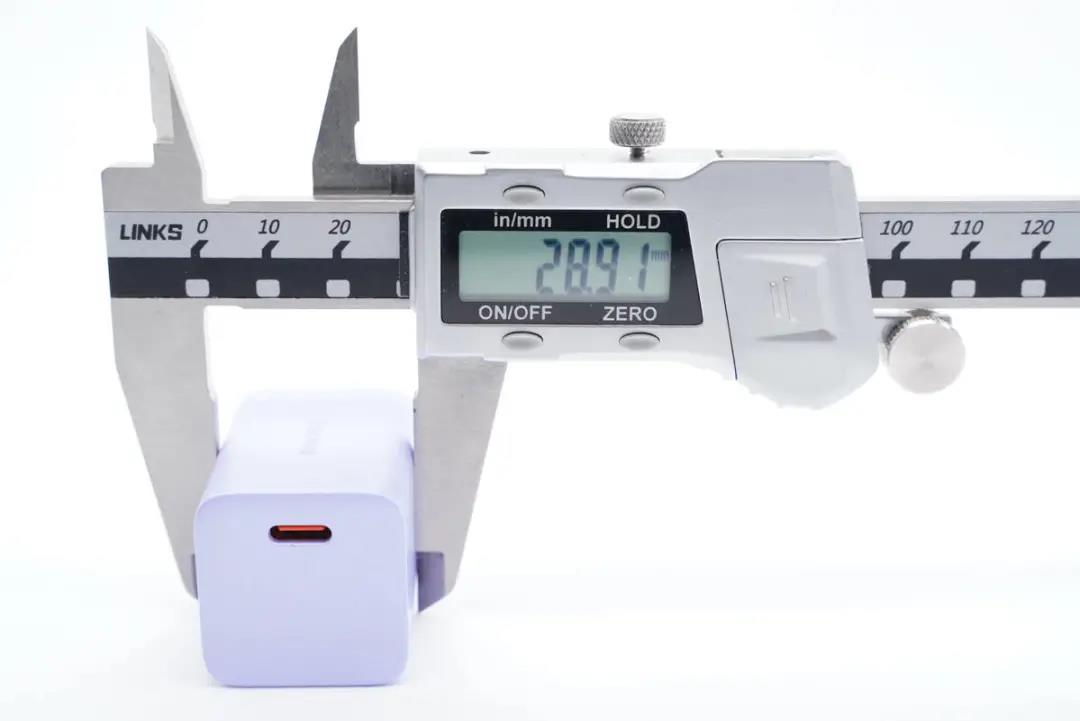

寬度為28.91mm。

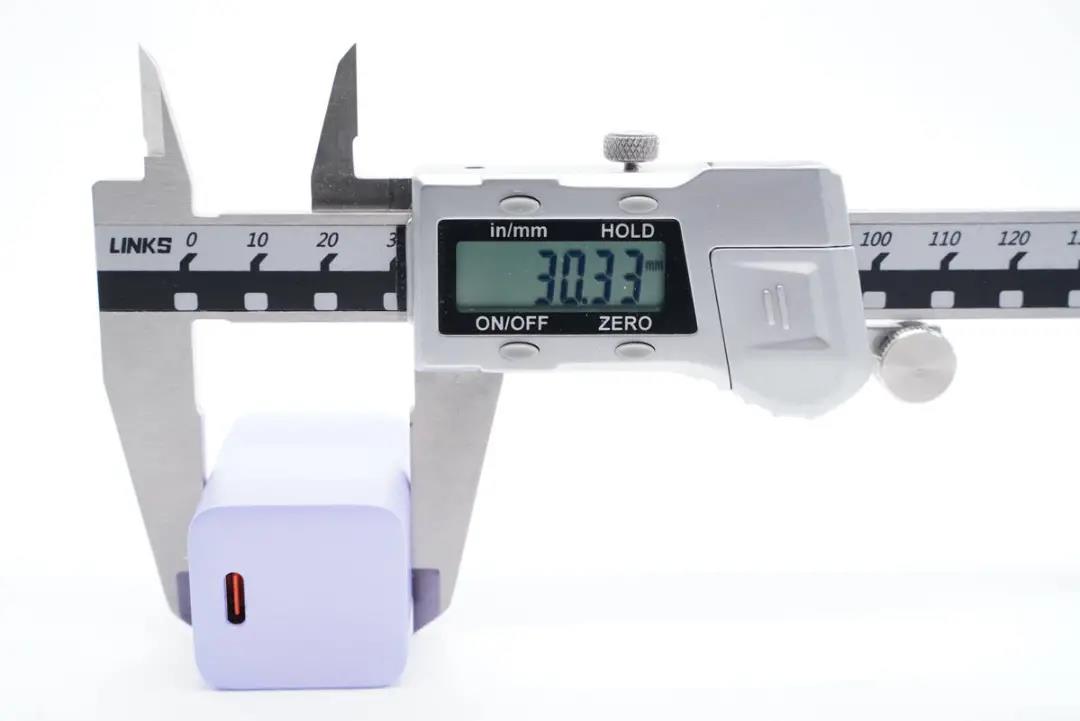

厚度為30.33mm。

和蘋果20W充電器對比，在配備折疊插腳的情況下，體積仍有優勢。

拿在手上的直觀感受，小巧靚麗。

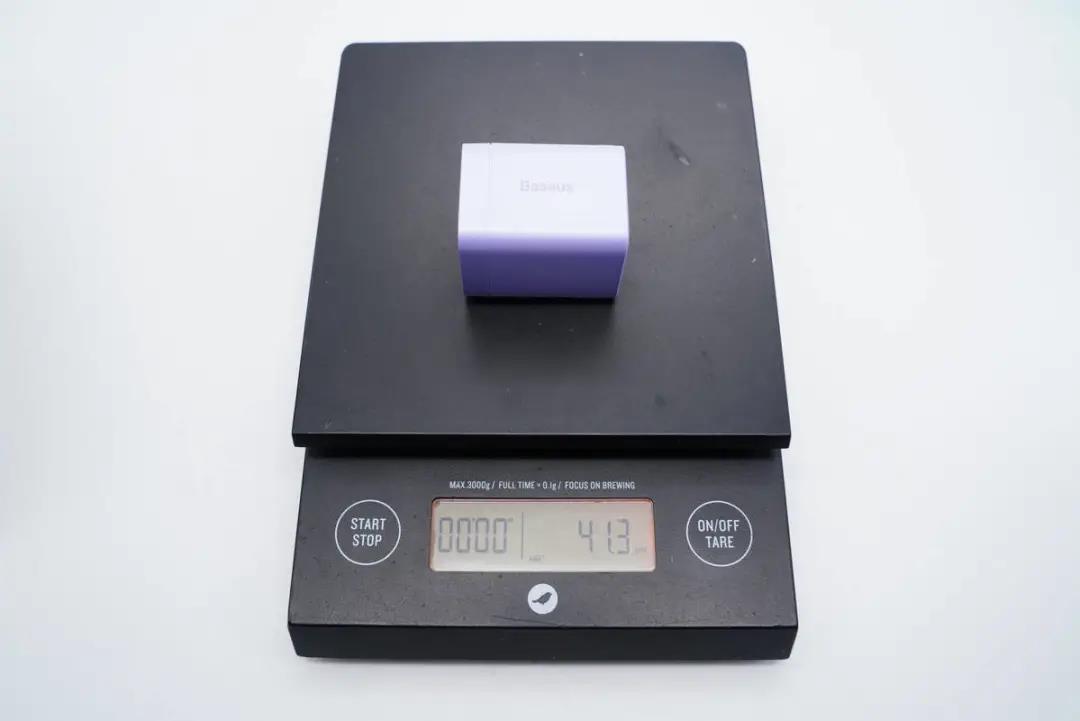

凈重約為41g。

接通電源指示燈亮淡藍色光。

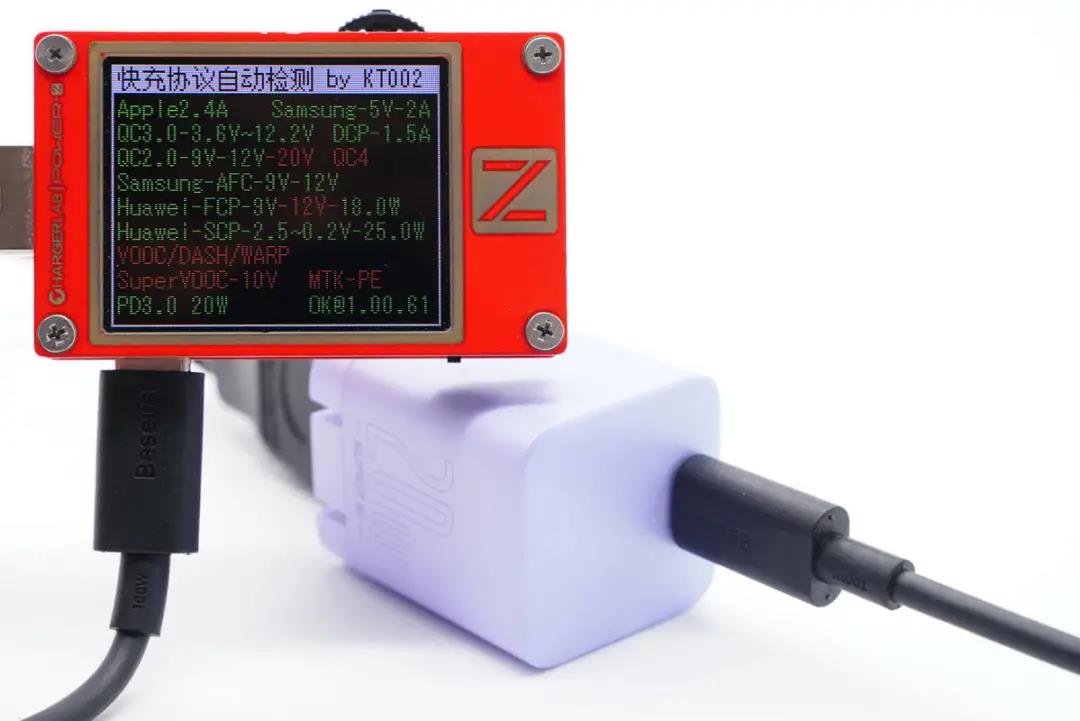

使用ChargerLAB POWER-Z KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A和DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PD3.0快充協議。

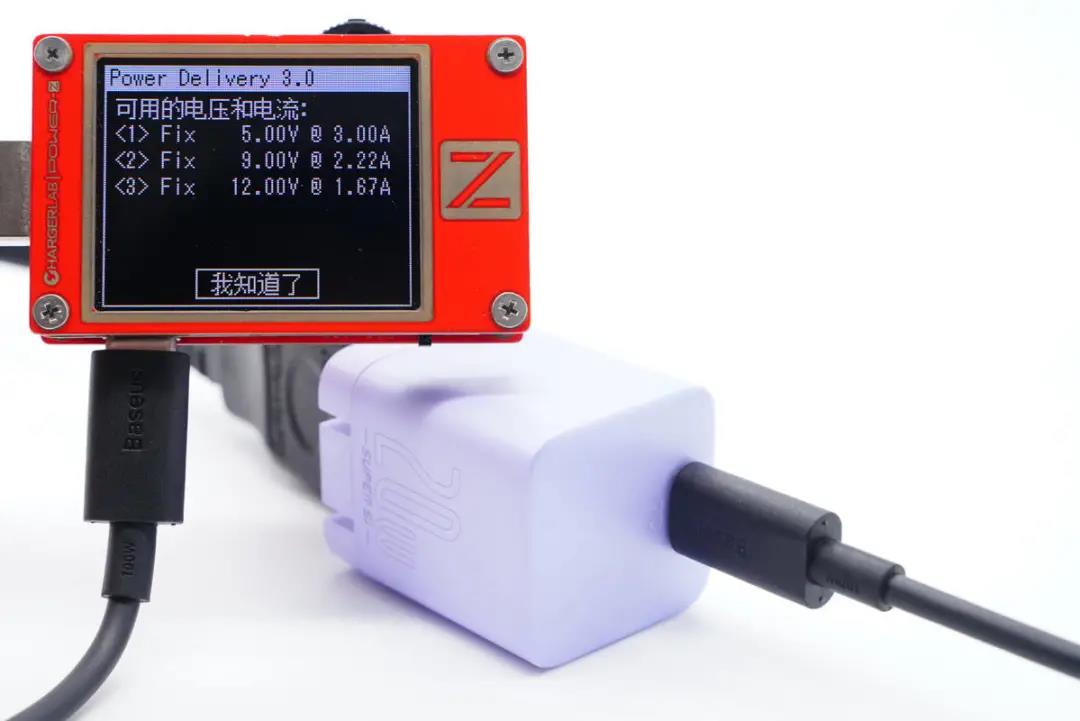

此外C口還具備5V3A、9V2.22A、12V1.67A三組固定電壓檔位。

二、倍思20W超級硅快充拆解

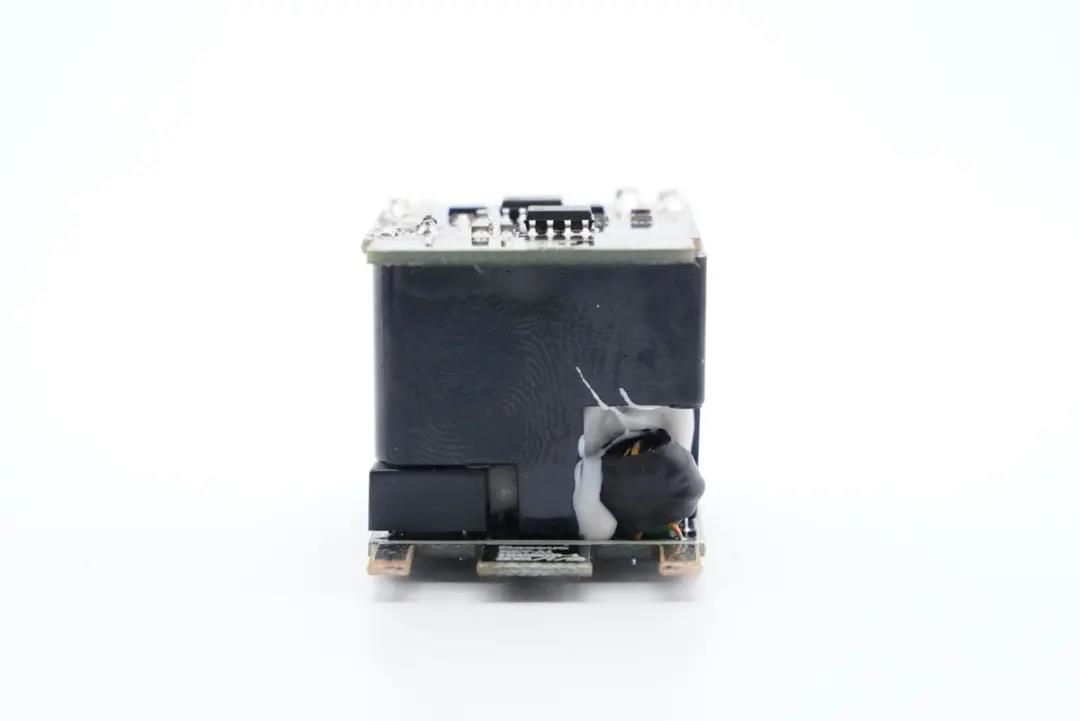

拆開外殼取出充電器模塊。

測得模塊長度為26.69mm。

寬度為24.32mm。

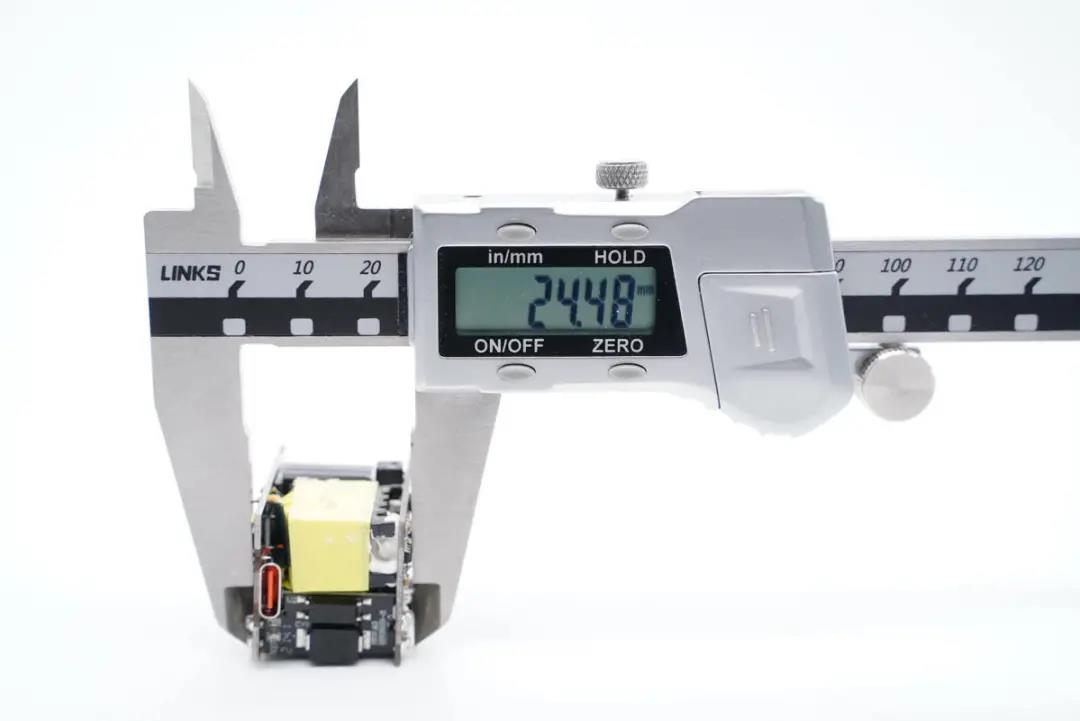

厚度為24.48mm。

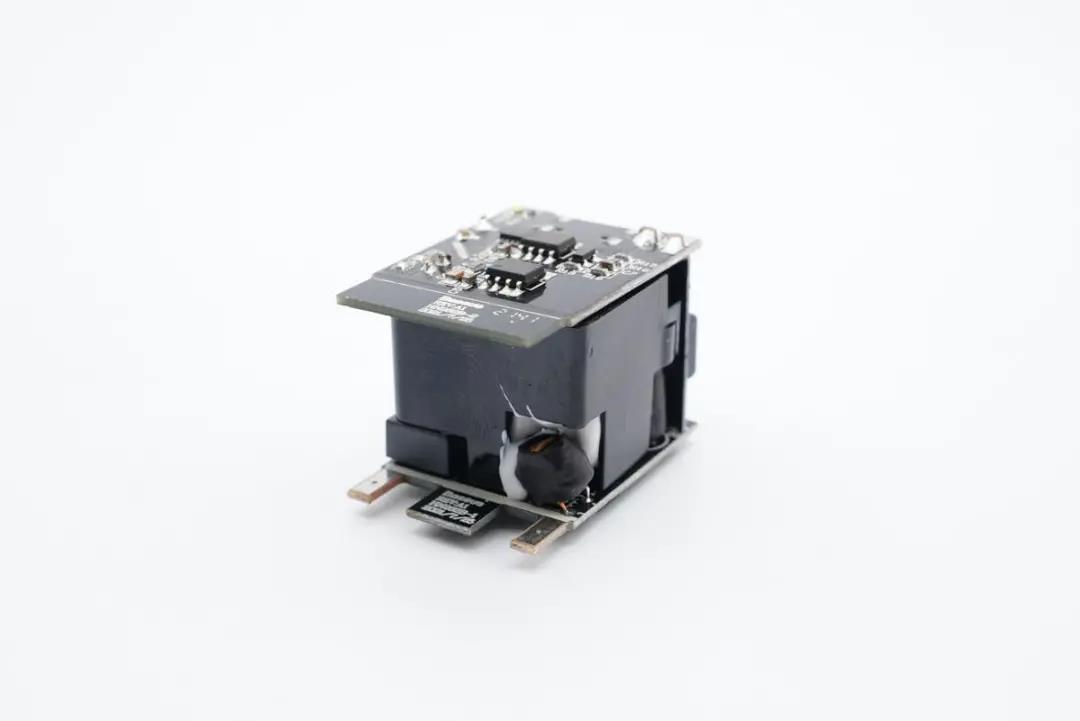

充電器模塊由三塊小板組合焊機而成。

模塊輸入端以及右側覆蓋塑料殼，加固器件同時進行初級次級隔離。

通過觀察發現，倍思這款充電器采用QR開關電源架構，天德鈺JD6606S控制接口輸出電壓，下面我們來看看充電器各器件的詳細信息。

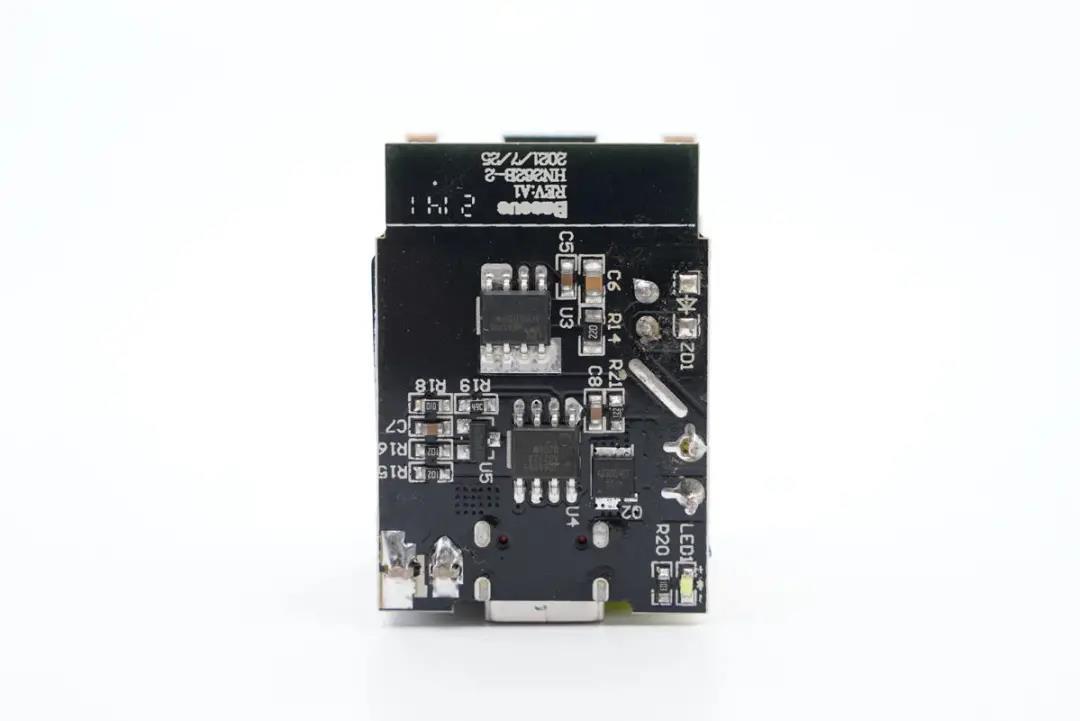

輸出端小板背面設有同步整流芯片、協議芯片以及輸出VBUS開關管。

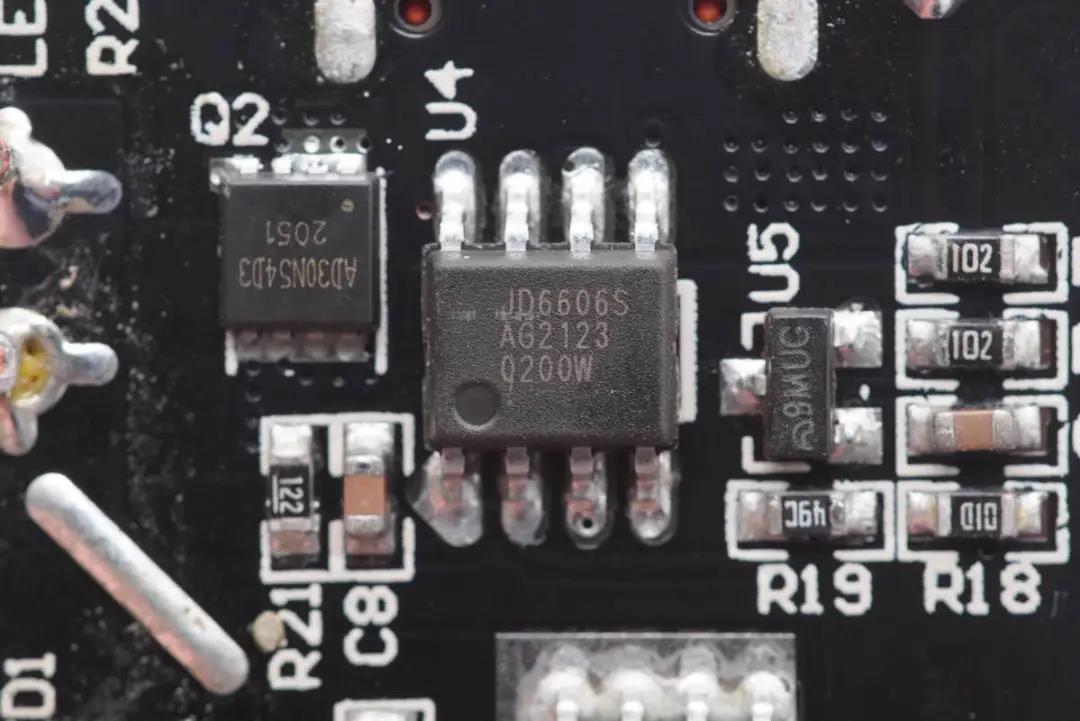

USB-C口協議芯片采用天德鈺JD6606S，這是天德鈺專為iPhone 12設計的20W PD快充芯片，通過了USB PD 3.0認證，TID：3768。這是一顆高性能和高兼容性的快充協議芯片，采用CPC-16L封裝，支持USB  PD3.0快充之外，還包括支持QC3+、QC3.0、QC2.0、AFC、FCP、SCP以及APPLE 2.4A等主流的充電協議。

天德鈺JD6606S提供恒壓恒流控制，支持多口輸出控制，支持輸出過壓，過流保護，并且集成VBUS放電功能，輸出協議由電阻靈活配置，并且支持多口輸出降功率，支持最大60W到最小18W輸出，滿足主流PD適配器輸出。

充電頭網拆解了解到，天德鈺的快充協議芯片可應用在充電器、車充、移動電源等產品上，此前已被公牛20W 2A1C魔方插座、公牛20W 2A1C快充迷你差旅插座、紫米20號200W PD快充移動電源、小米100W快充車充、小米10000mAh 30W立式無線充移動電源、公牛3USB快充魔方插座、品勝20W PD快充等數十款產品采用。

輸入端一覽，兩側接觸端子沉金，共模電感外套絕緣管。

延時保險絲來自LB藍寶，規格為2A 250V。

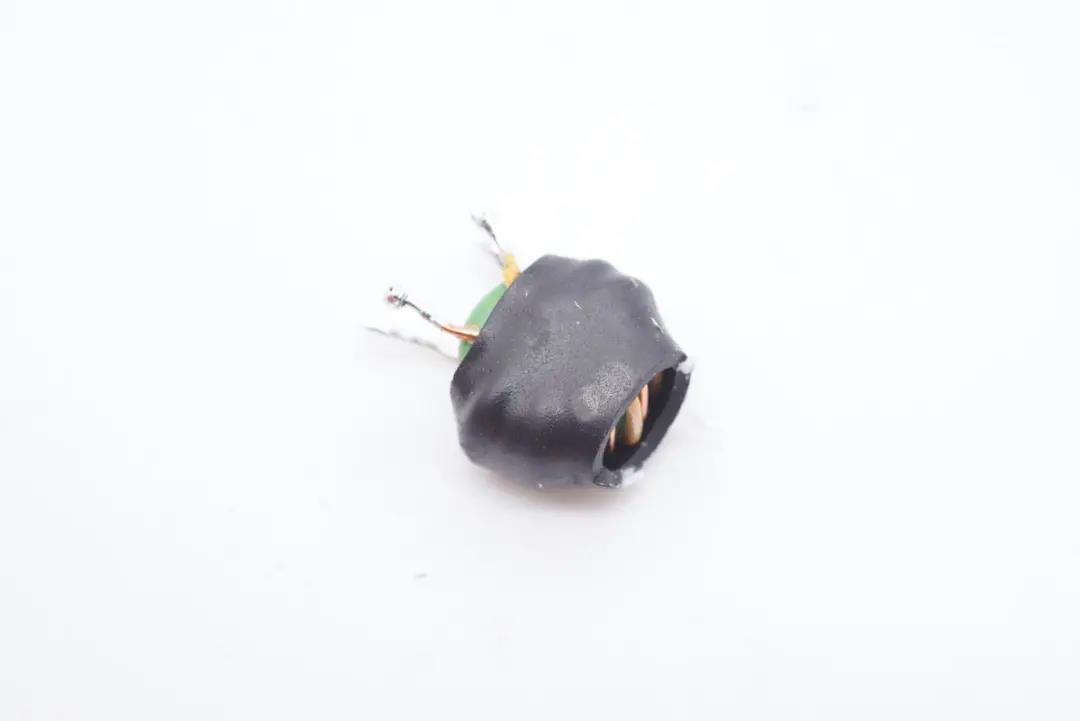

共模電感特寫，用于濾除EMI干擾。

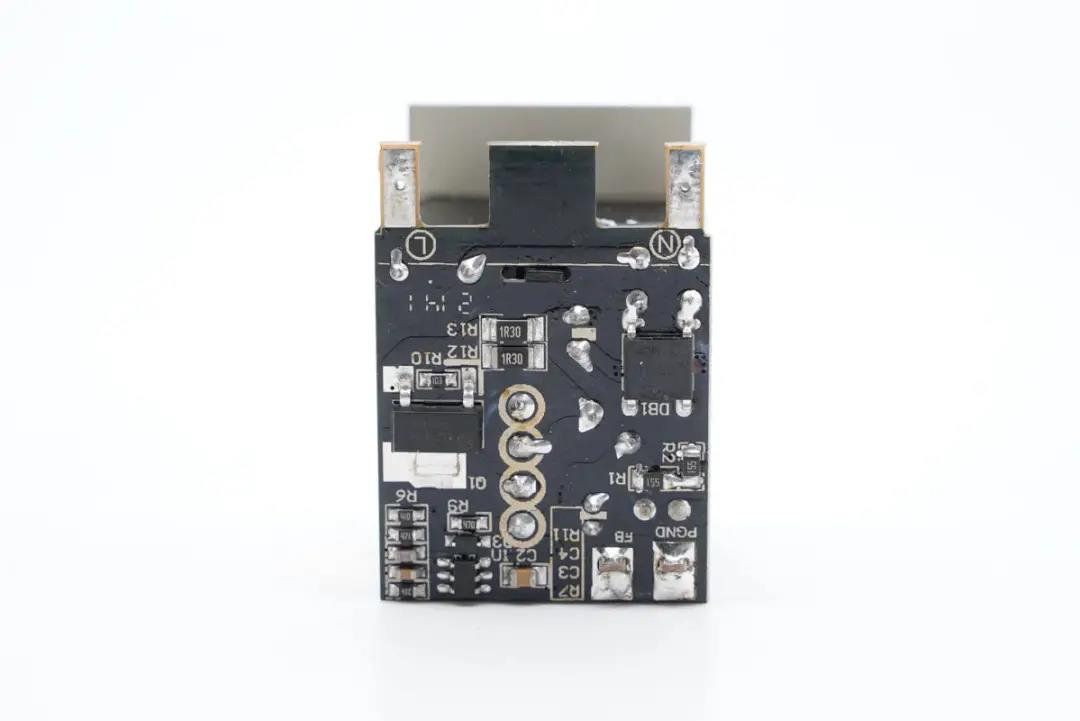

輸入端小板背面設有整流橋、PWM控制器以及初級開關MOS管。

將模塊拆分開，輸入端小板另一面設有工字電感、高壓濾波電解電容、主控芯片供電電容以及變壓器，變壓器還貼有青稞絕緣紙。

ABSR210整流橋特寫。

工字電感特寫，外套絕緣管。

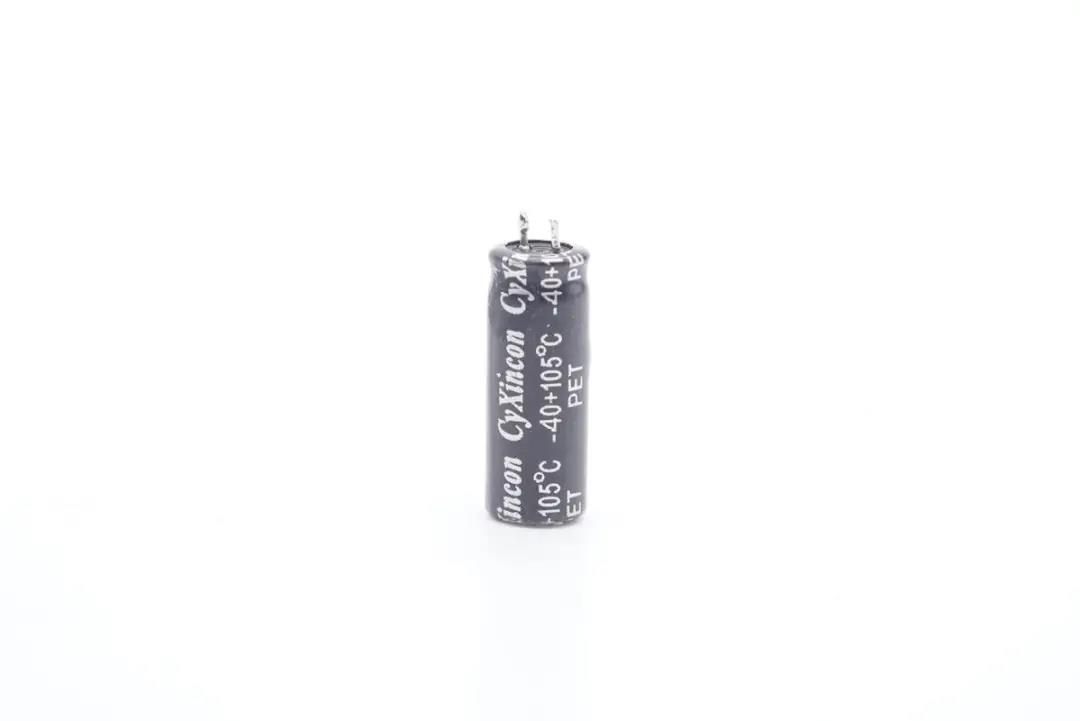

兩顆高壓濾波電解電容均為CyXincon品牌。

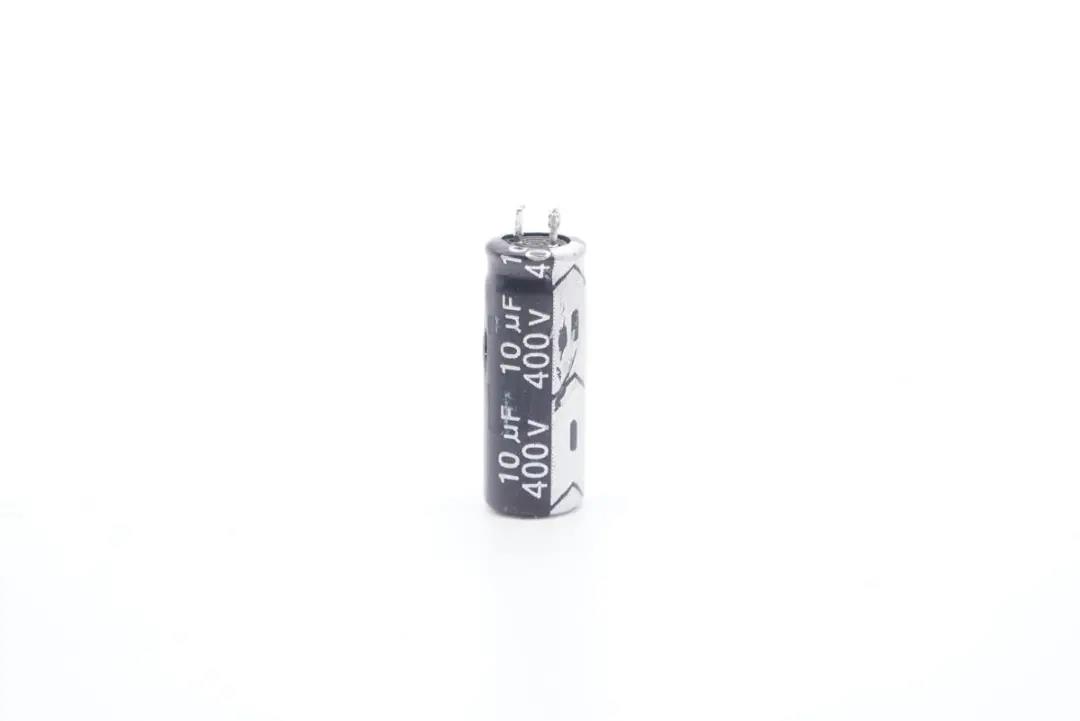

小的規格為400V 10μF。

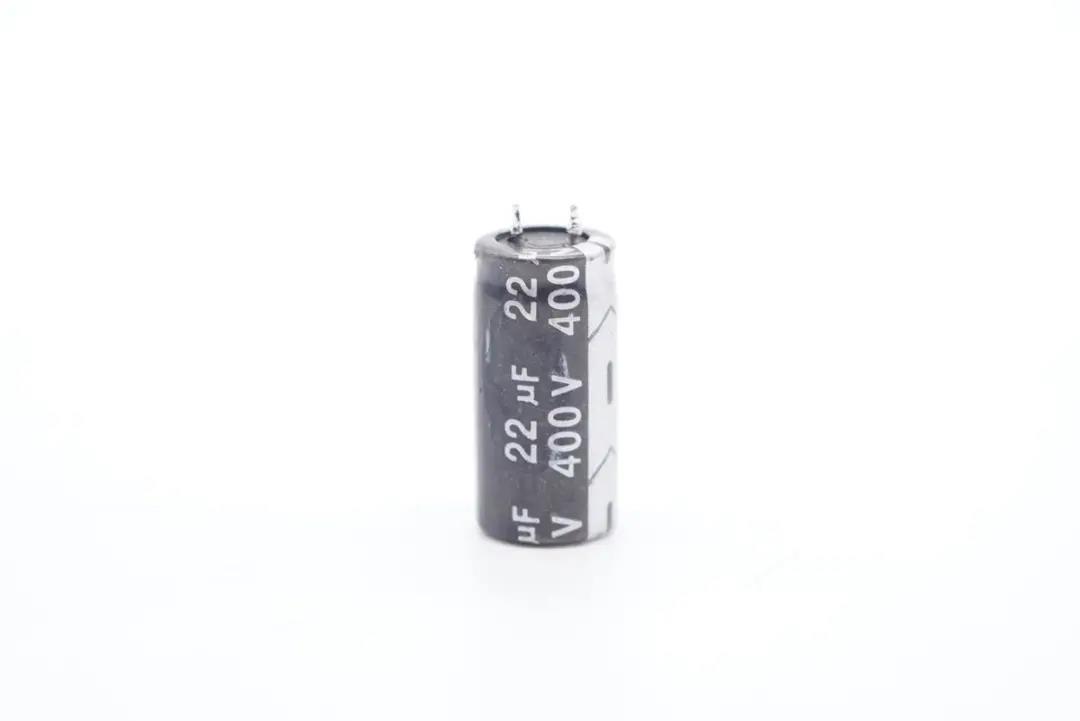

大的規格為400V 22μF。

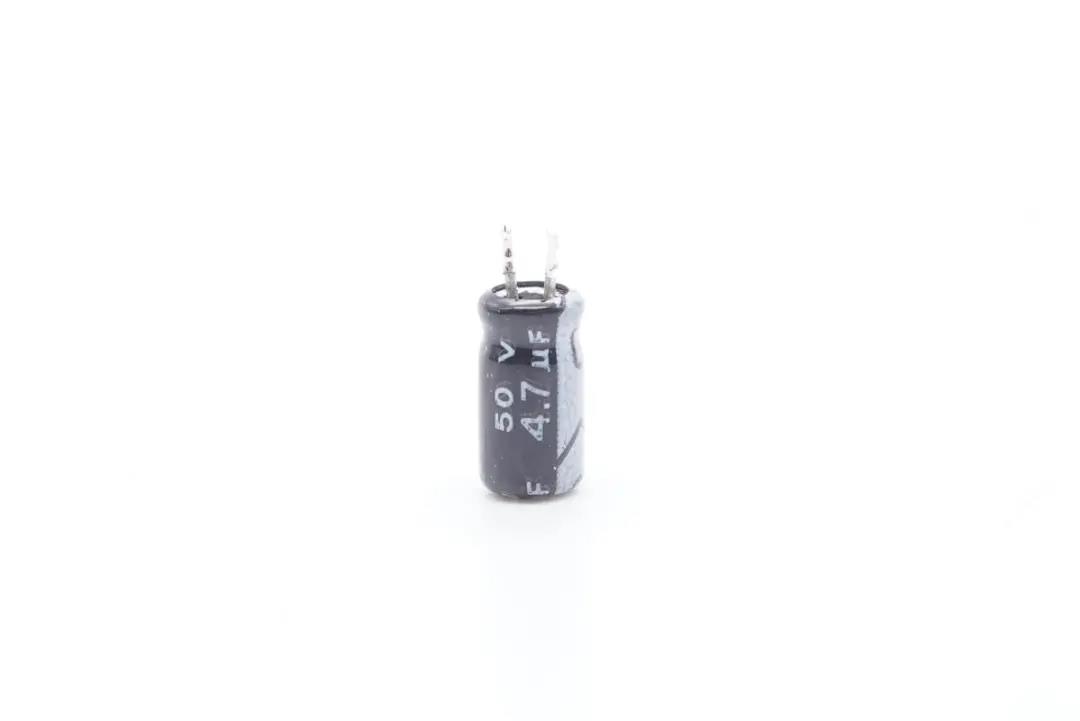

主控芯片供電電容規格為50V 4.7μF。

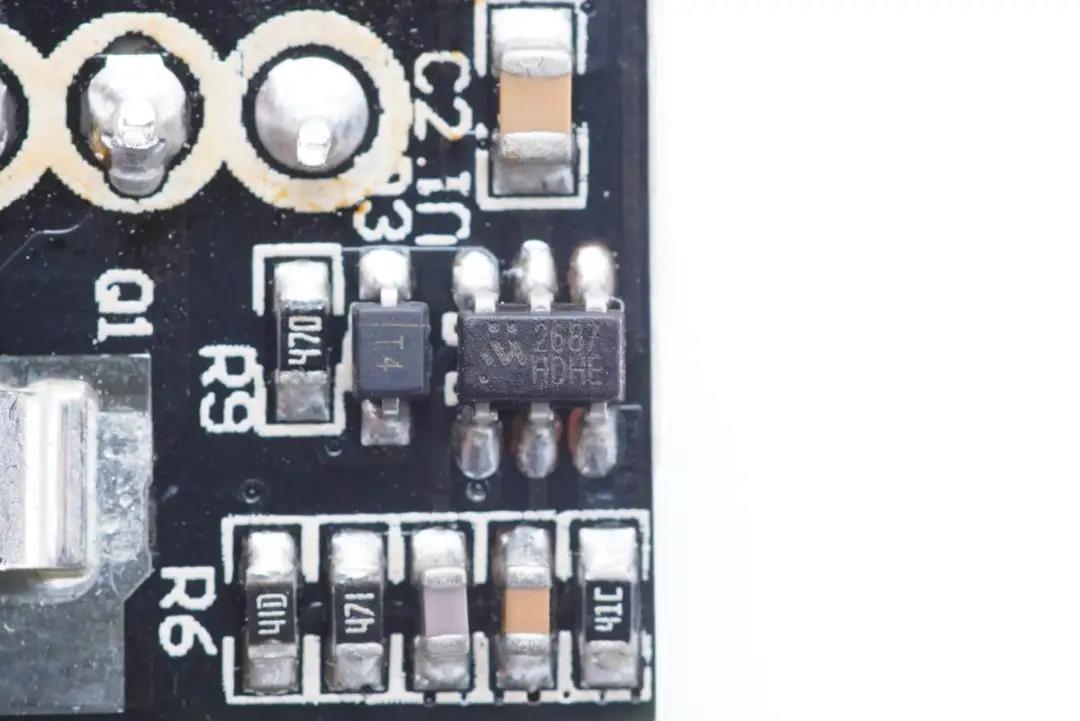

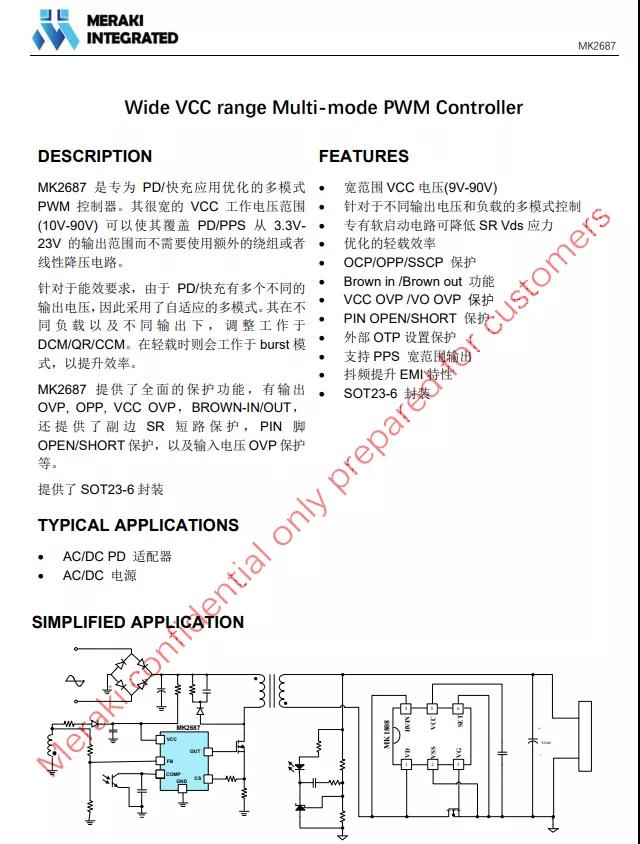

充電器主控芯片采用茂睿芯MK2687。據充電頭網了解，MK2687是茂睿芯在去年秋季PD展會上首發的一顆PD專用PWM芯片，其110V Vcc耐壓優化PD輔助供電設計，支持USB PD PPS 3.3V-20V的輸出變化過程，無需額外的穩壓電路。

MK2687自主專利技術，能夠顯著降低開機時原副邊功率管的電壓尖峰，提高系統可靠性；MK2687是一款集成了多模式（CCM/DCM/QR）工作方式的PWM  IC，多段式的頻率曲線，有效提高系統效率。芯片推出半年來已經在多個客戶實現量產。

MK2687提供了全面的保護功能，有輸出OVP, OPP, VCC OVP，BROWN-IN/OUT， 還提供了副邊SR短路保護， PIN腳OPEN/SHORT保護，以及輸入電壓OVP保護等。提供了SOT23-6封裝。

充電頭網通過拆解了解到，茂睿芯的AC-DC PWM 還被倍思30W 2A1C快充充電器、倍思20W 1A1C快充充電器、air-J 18W 1A1C快充充電器、華科生迷你33W快充、愛莎瓦特65W 2A1C氮化鎵快充等產品采用。

初級開關MOS管采用華瑞微HRM65R1K2N，超結MOS管，耐壓650V，SOT-223-2L封裝。

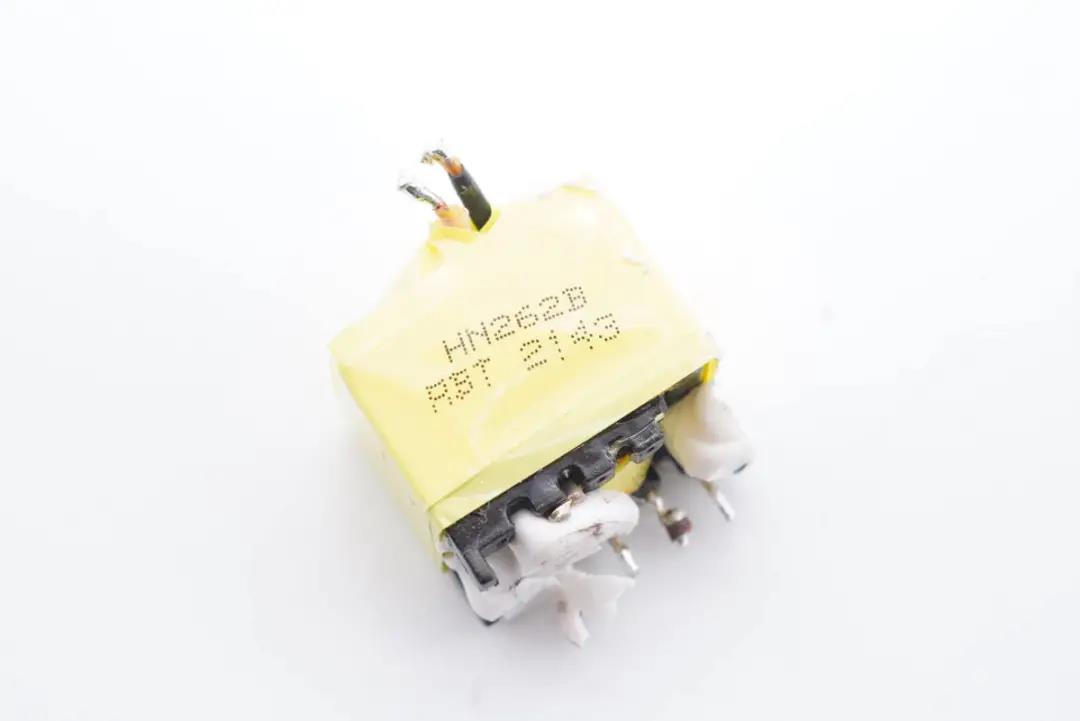

變壓器特寫。

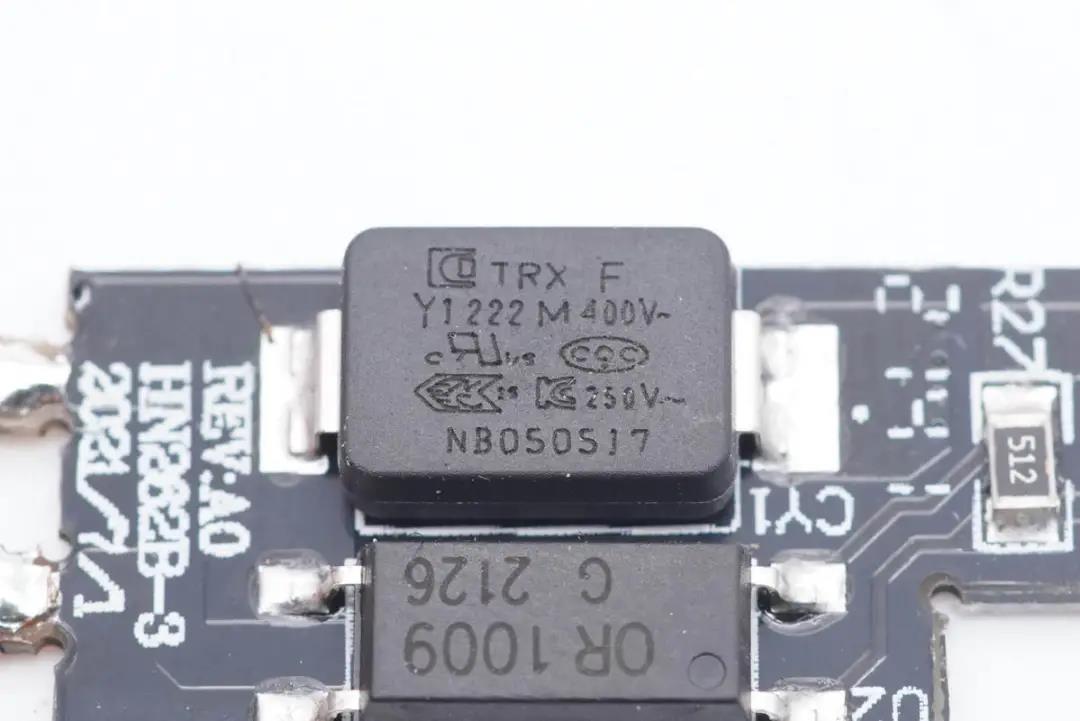

連接小板上設有光耦以及貼片Y電容。

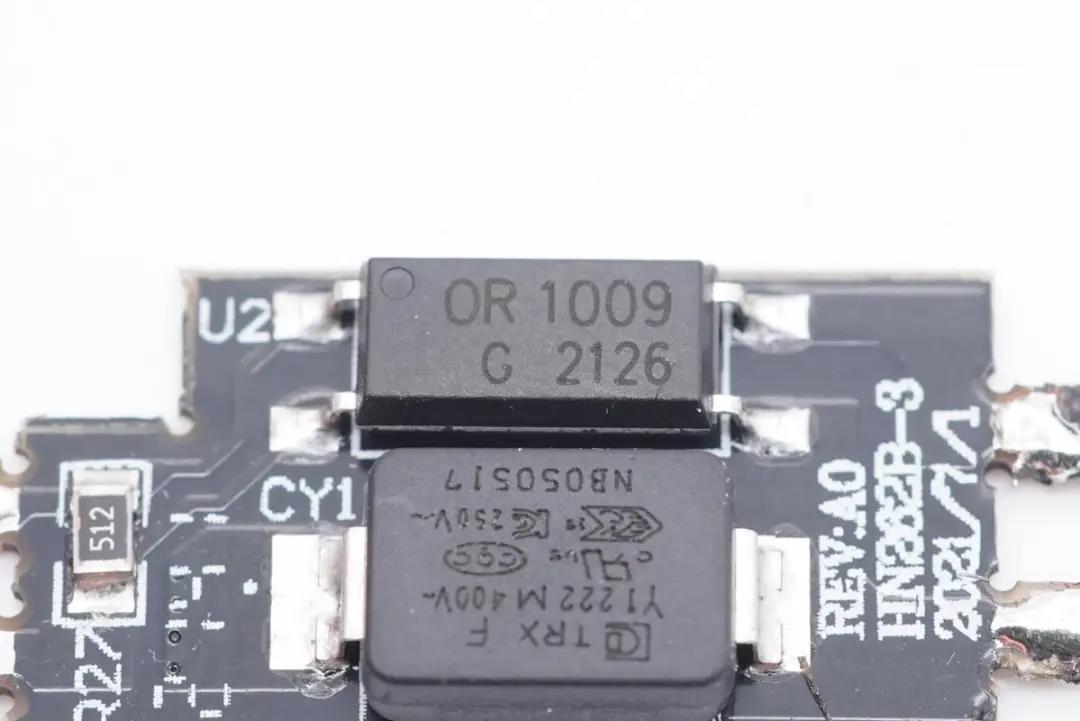

OR 1009光耦，用于初級次級通信，反饋調節輸出電壓。

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被貝爾金、安克、QCY、聲麗、麥多多、OPPO、聯想、努比亞、倍思、海陸通、第一衛等品牌的數十款快充產品使用，此外還被伊戈爾40W LED驅動電源、長虹42英寸智能網絡電視42P3F內置電源、卓飛航45W氮化鎵超快墻充等產品使用，性能獲得客戶一致認可。

模塊拆開后，可以看到小板另一面設有一顆輸出濾波固態電容。

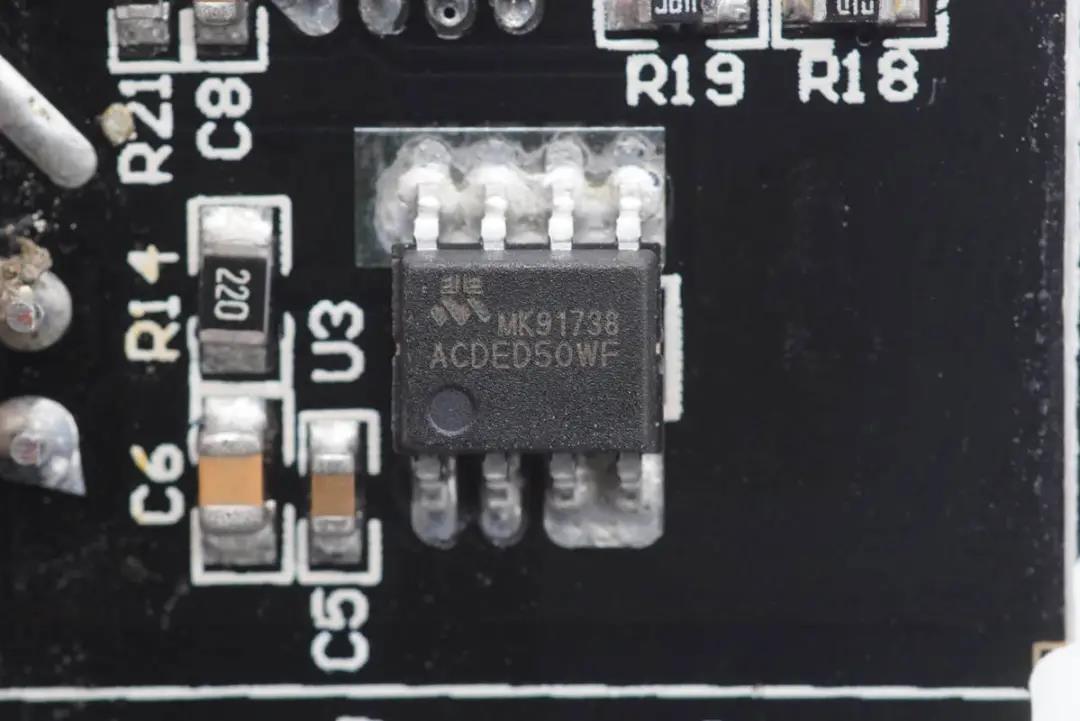

同步整流芯片特寫，絲印MK91738。

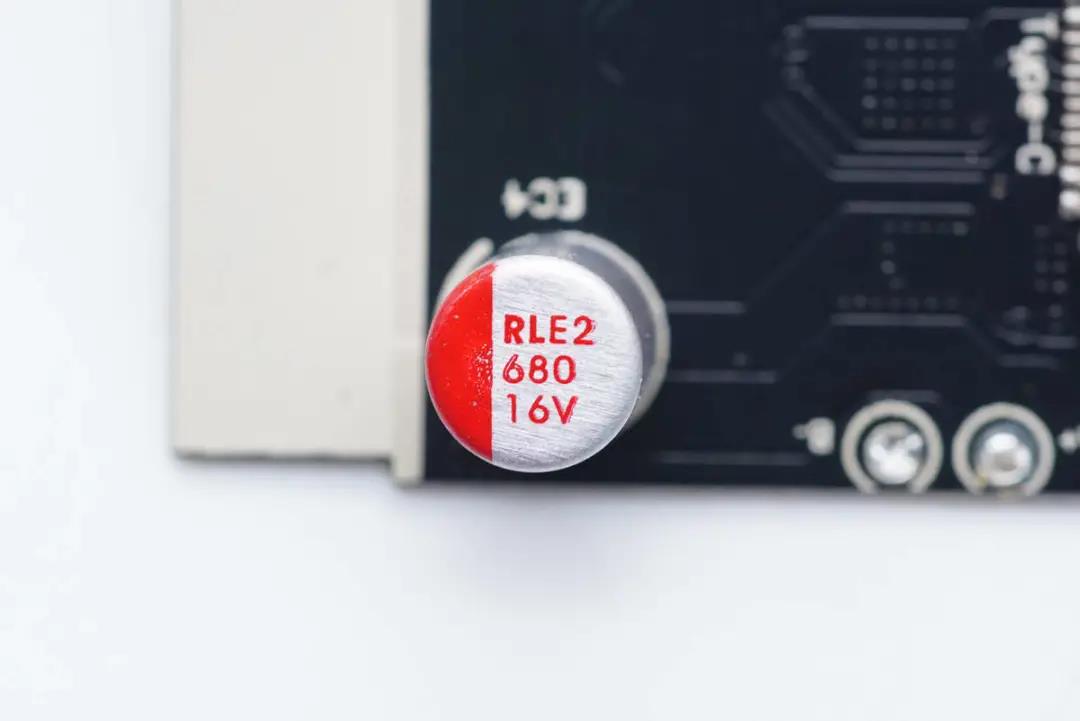

輸出濾波固態電容特寫，規格為16V 680μF。

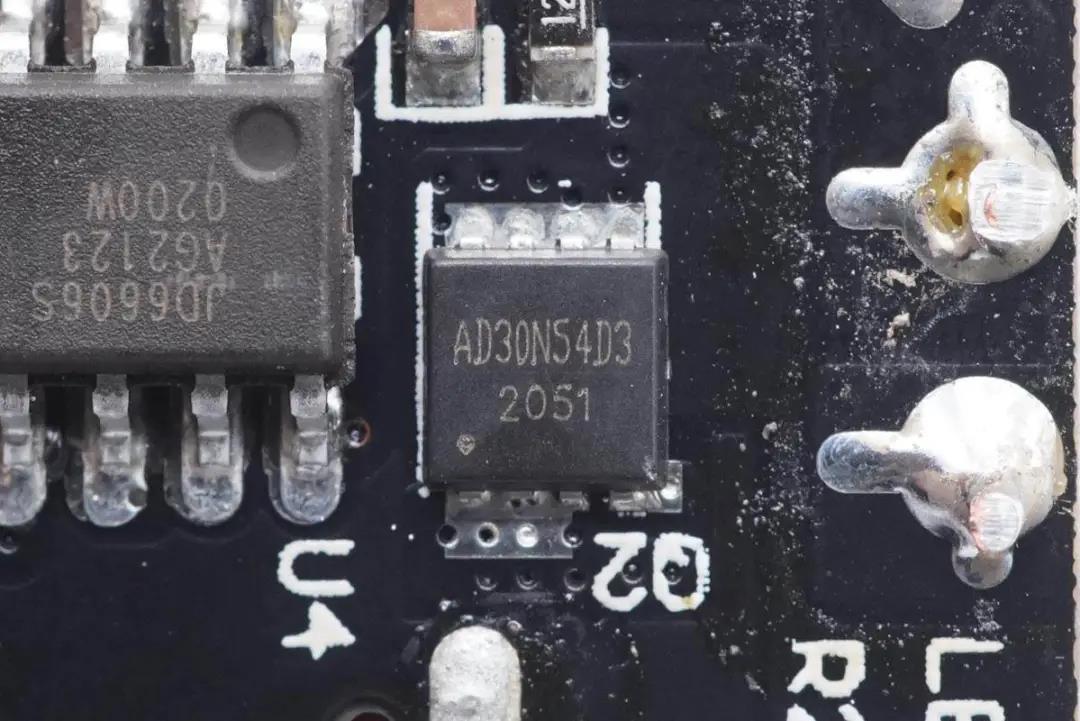

輸出VBUS開關管采用砹德曼AD30N54D3，NMOS管，耐壓30V，導阻5.7mΩ，采用P PAK3X3封裝。

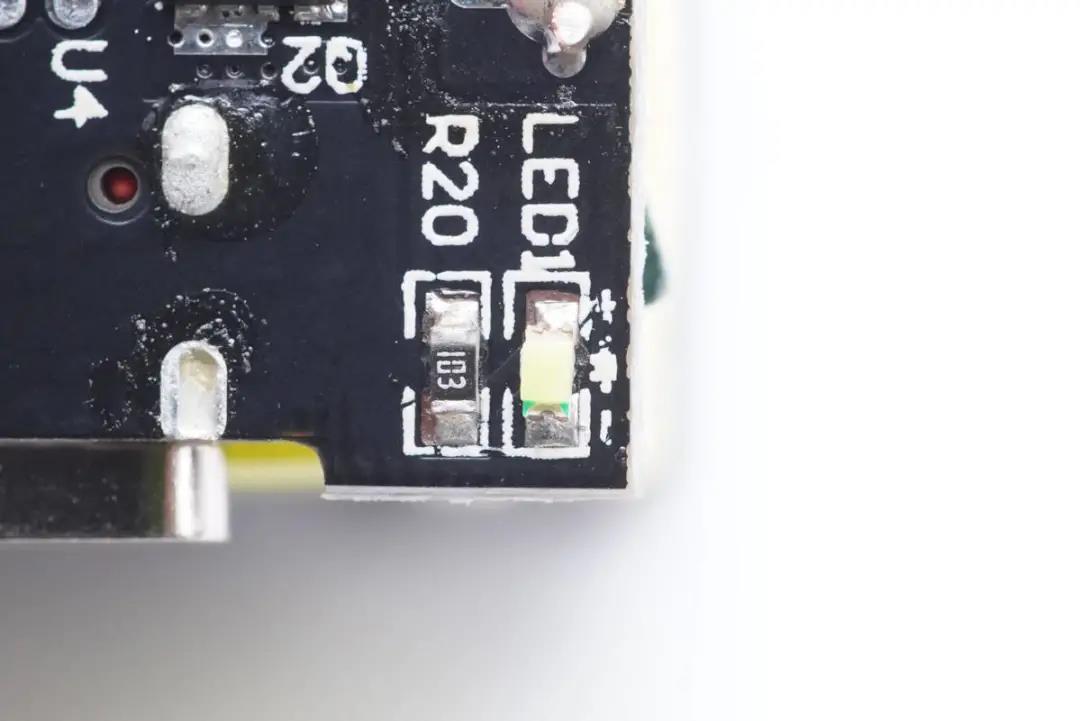

指示燈特寫。

USB-C母座特寫，過孔焊接。

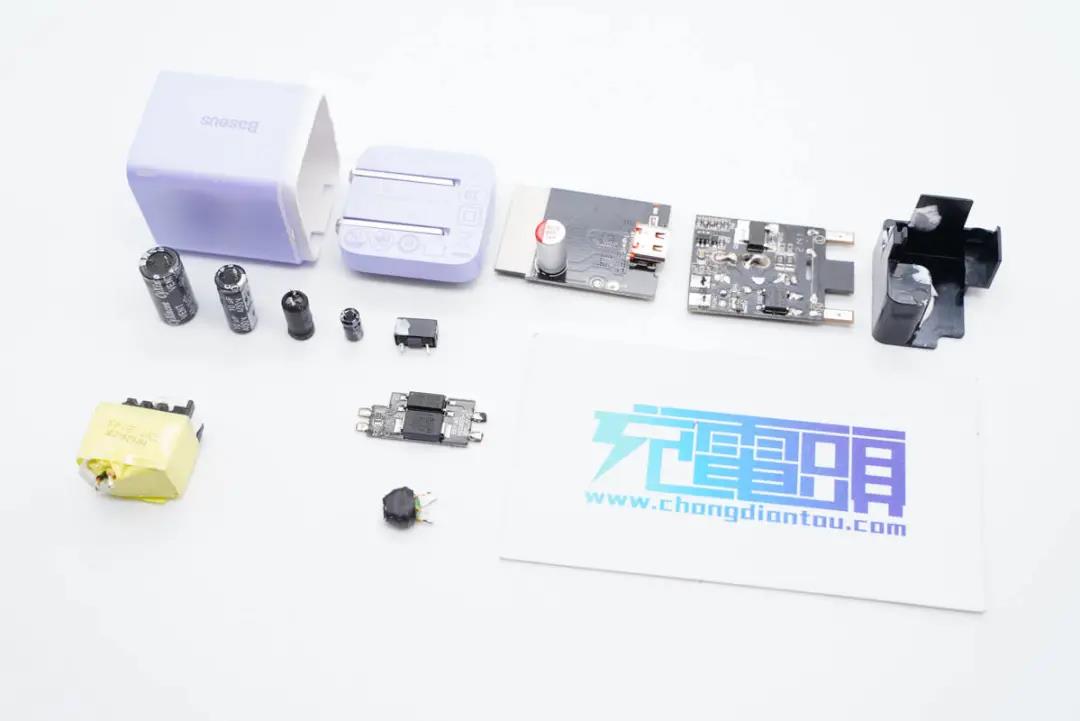

全部拆解完畢，來張全家福。

充電頭網拆解總結

作為超級硅系列的Pro版，倍思這款20W快充采用紫色配色，顏值很高，同時配備折疊插腳便攜性好。得益于天德鈺JD6606S協議芯片的應用，兼容QC、AFC、FCP、SCP、PD3.0快充協議，支持蘋果20W PD快充，也能滿足華為、小米等品牌手機快充需求。而且天德鈺JD6606S通過了USB PD 3.0認證，不僅擁有高性能和高兼容性，芯片質量也很可靠。

充電頭網通過拆解了解到，充電器內部采用多塊小板堆疊設計，盡可能縮小整體體積。除天德鈺JD6606S協議芯片外，還采用了茂睿芯MK2687主控搭配華瑞微MOS，以及MK91738同步整流芯片的電源方案。內部器件打膠加固，初級次級做了絕緣隔離處理。
