華為前不久召開了全屋智能及新品春季發布會，在發布會上，華為帶來了一款支持25W輸出的mini超級快充充電器，不僅支持SCP、FCP華為快充協議，還支持QC和PD3.0 PPS快充。華為這款mini超級快充充電器能夠為主流的手機提供理想的快充體驗，是一款非常有競爭力的快充。

充電頭網已經拿到了華為mini超級快充充電器，下面就為大家?guī)磉@款充電器的測試和拆解，先睹為快。

華為mini超級快充開箱

包裝盒依舊華為風十足，正面印有品牌logo、產品名稱以及外觀圖等。

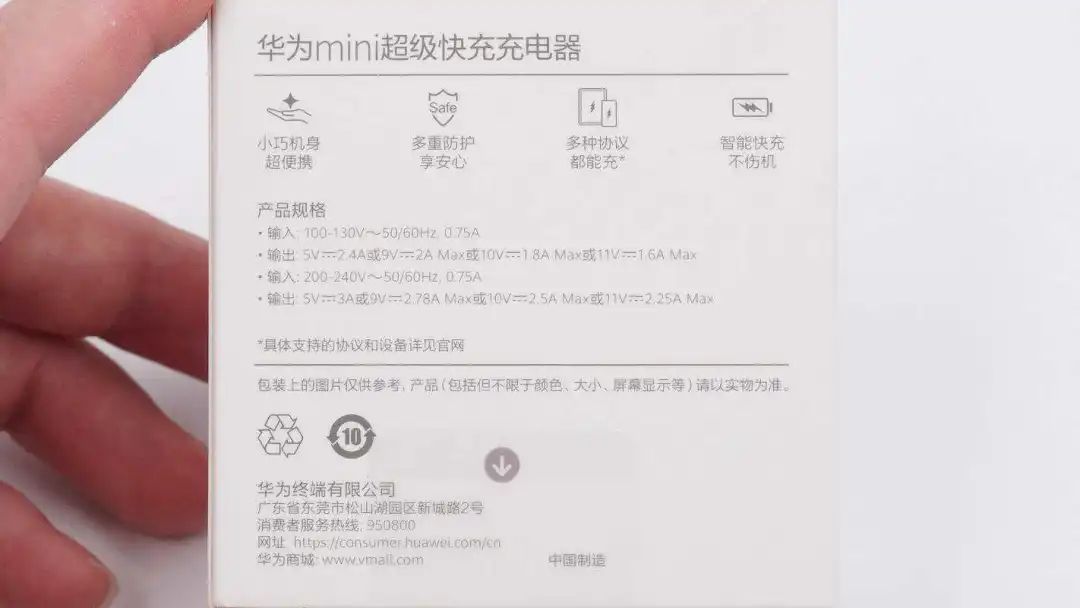

背面印有充電器賣點以及參數等。

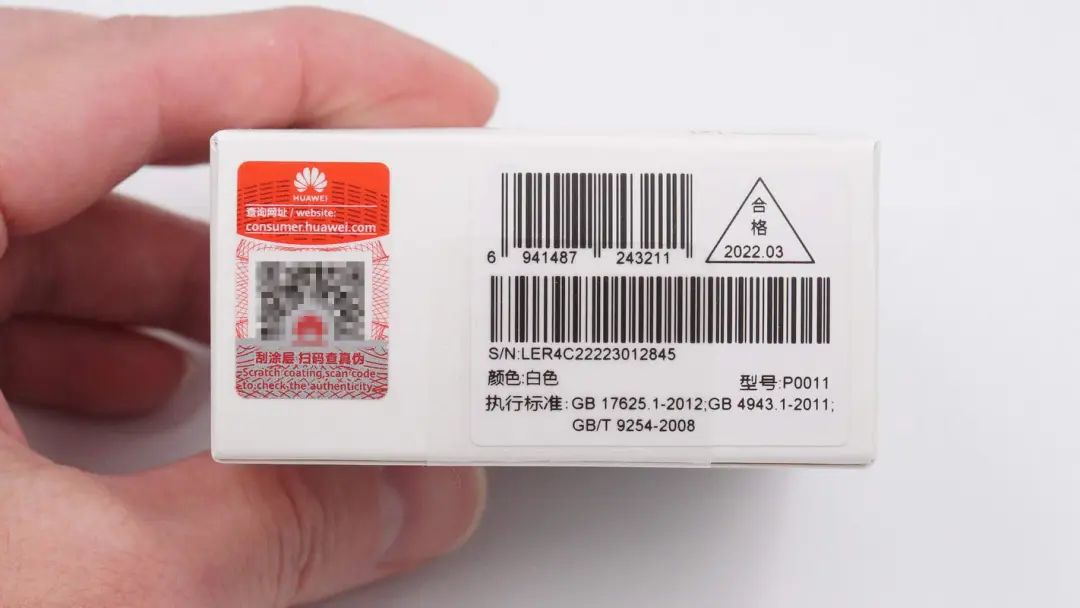

底部左側有產品防偽碼，可通過掃碼驗證自己買到的是正品還是假貨，另外貼紙上可以看到產品顏色、型號等信息。

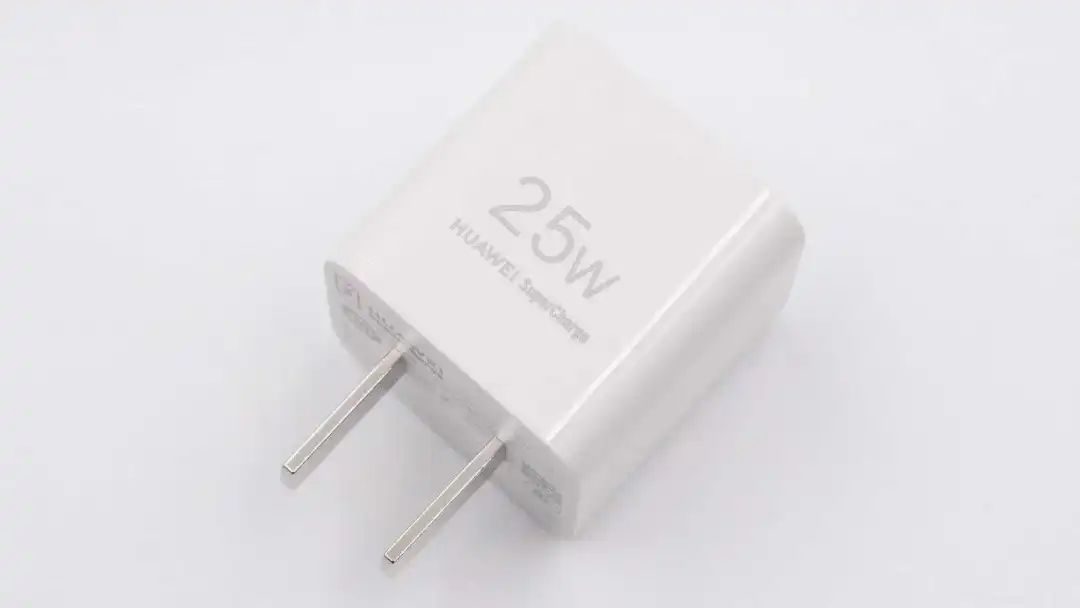

充電器采用時下主流小方塊造型設計，PC材質白色外殼，腰身高光亮面處理，各面間過渡圓潤，上下端切面設計，邊緣過渡明顯。

機身正面印有25W和HUAWEI SuperCharge字樣。

充電器采用固定式國標插腳。

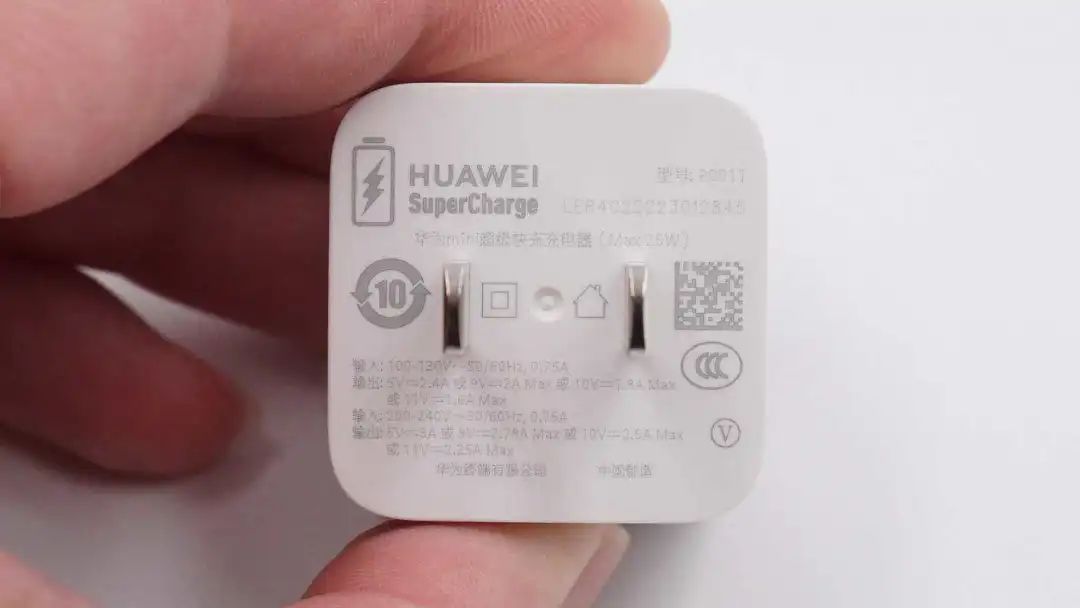

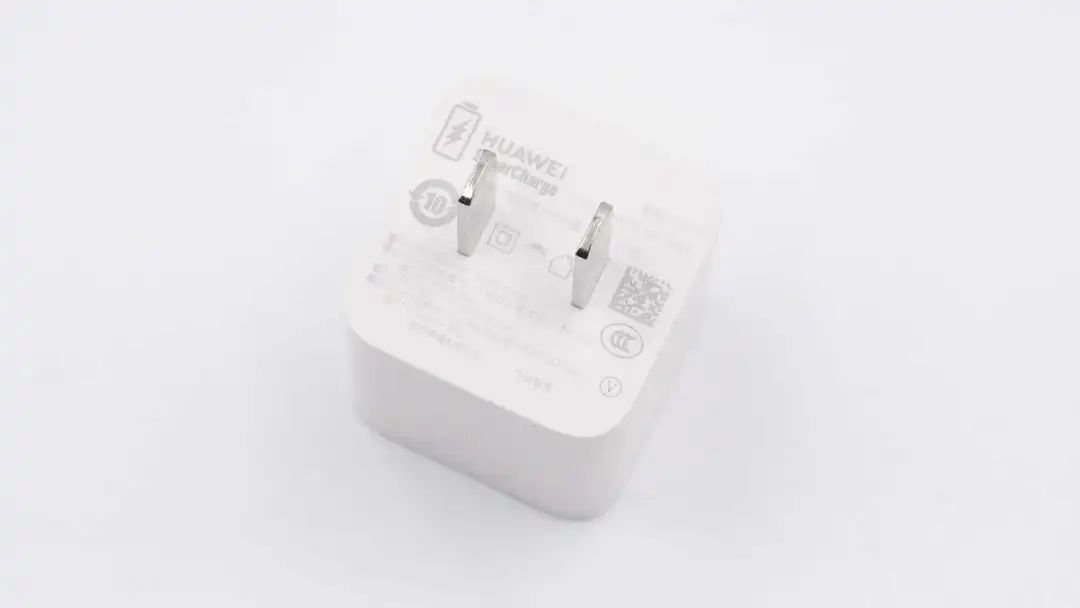

底部外殼上印有充電器參數

型號：P0011

輸入：100-130V 50/60Hz 0.75A

輸出：5V2.4A、9V2A、10V1.8A、11V1.6A

輸入：200-240V 50/60Hz 0.75A

輸出：5V3A、9V2.78A、10V2.5A、11V2.25A

華為終端有限公司

充電器已經通過了CCC認證。

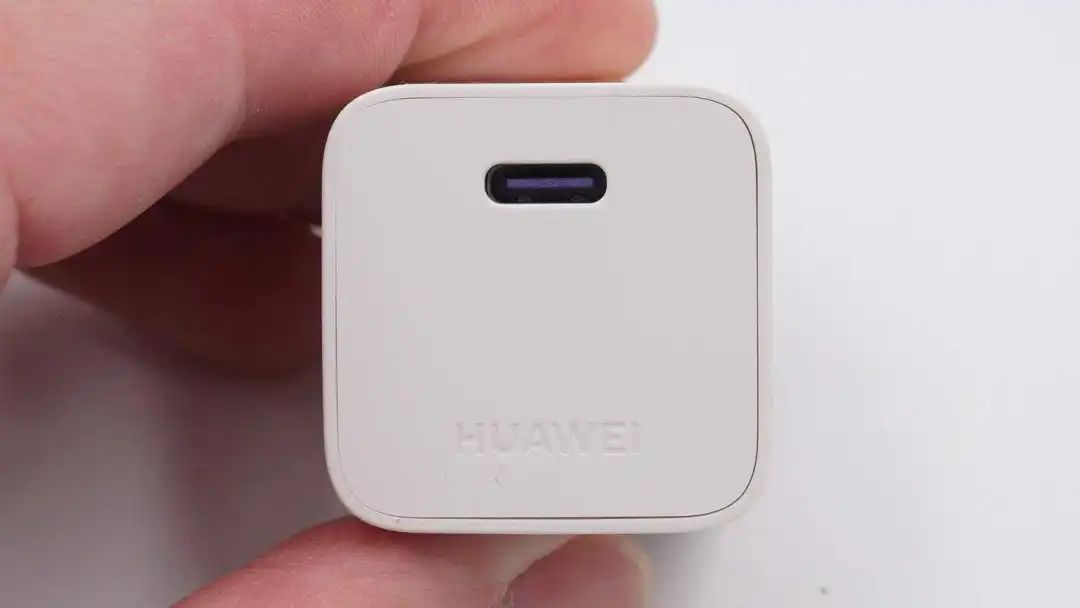

頂面配有單USB-C接口，膠芯為獨具華為特色的紫色配色，此外頂面注塑凹印HUAWEI品牌logo。

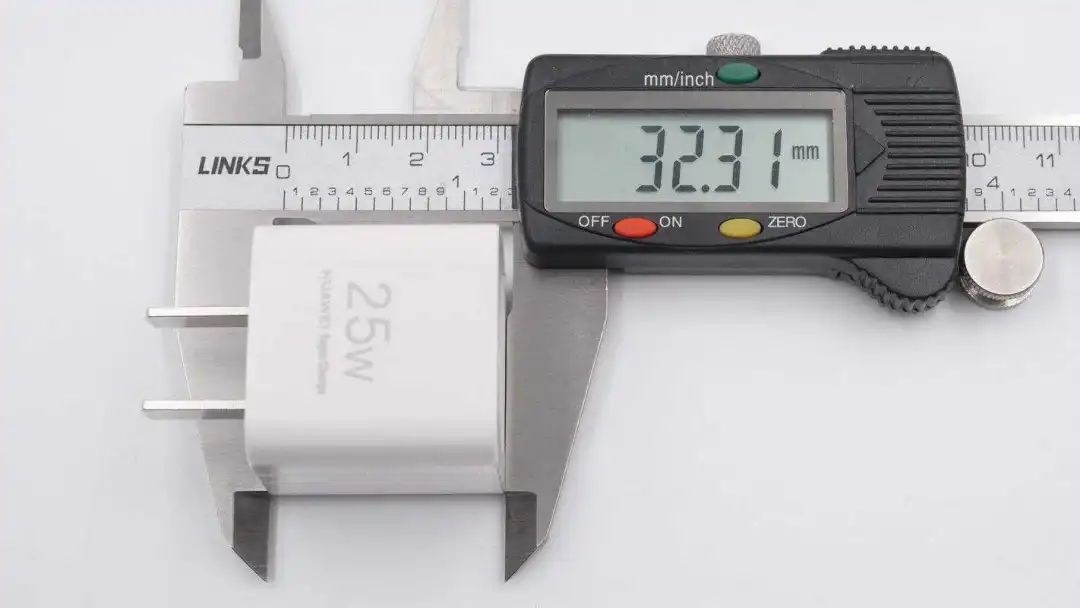

測得充電器機身高度為32.31mm。

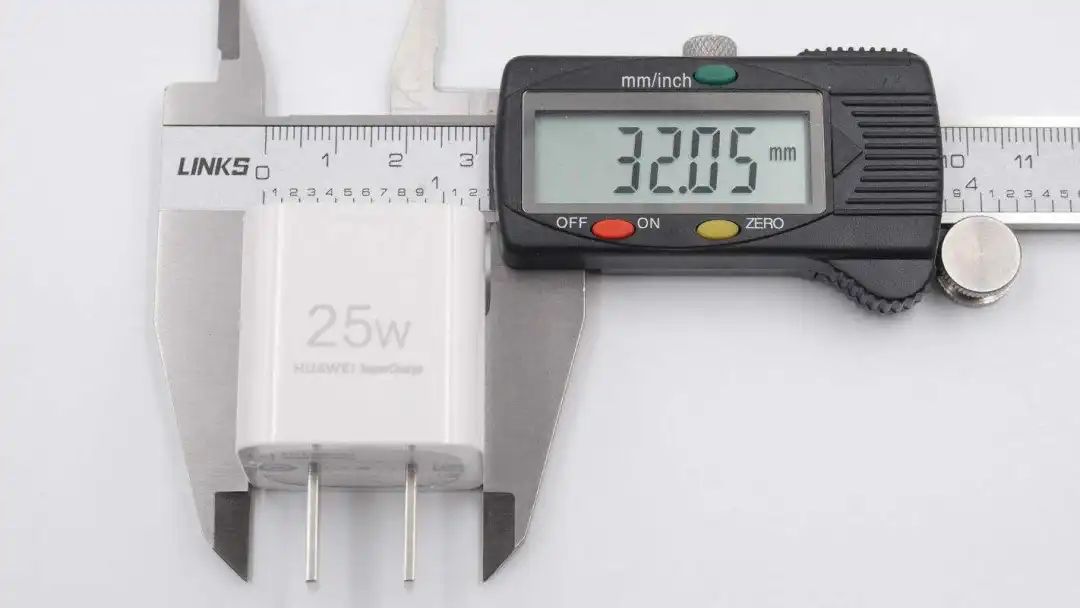

寬度和厚度相同，約為32mm。通過三維算得充電器體積約為32.77cm3，功率密度為0.76W/cm3。

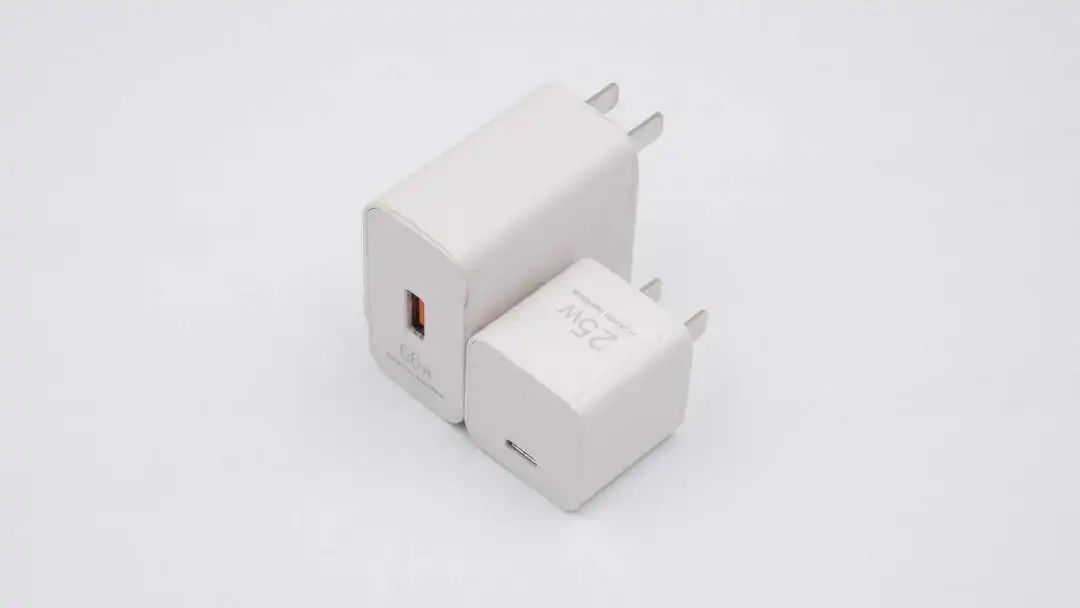

拿來和華為的66W超級快充對比，讓大家對這款充電器的大小有個直觀感受。

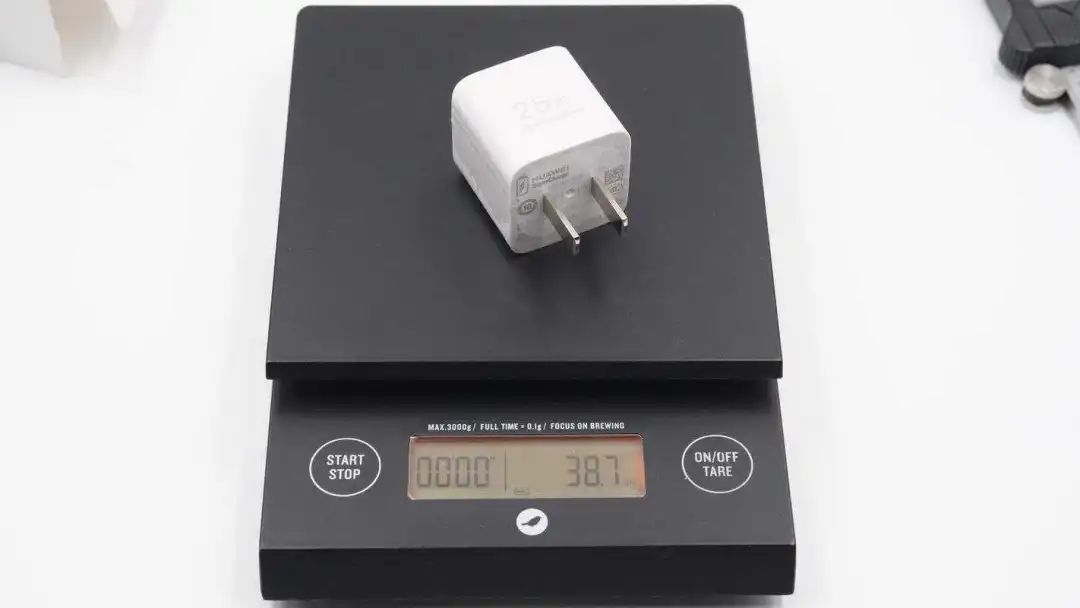

充電器凈重約為39g。

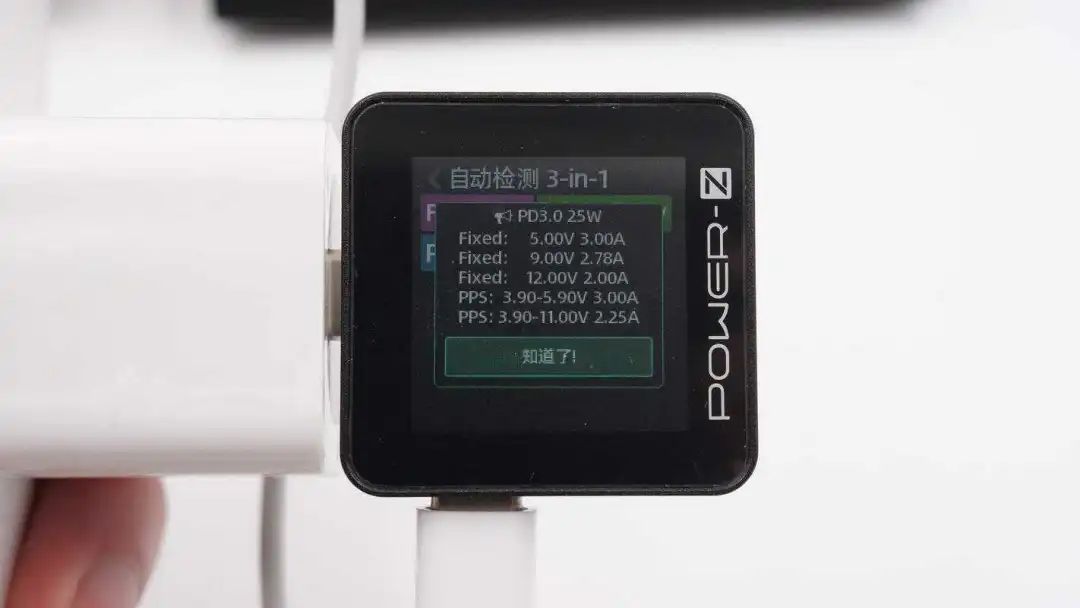

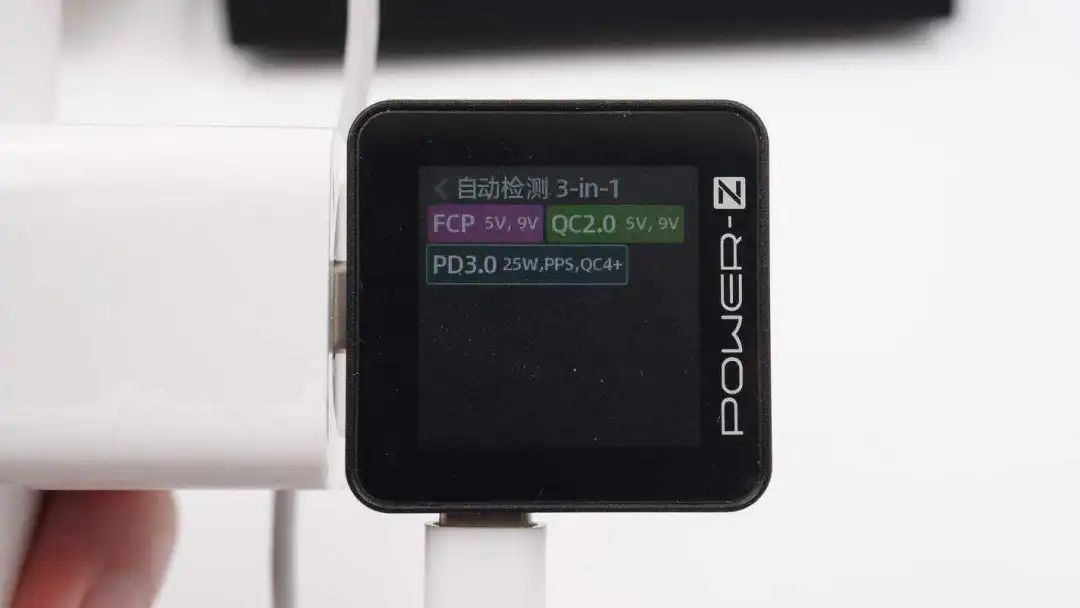

使用ChargerLAB POWER-Z KM002C測得充電器支持FCP、QC2.0、PD3.0、PPS快充協議。

并且還具備5V3A、9V2.78A、12V2A三組固定電壓檔位，以及3.9-5.9V3A和3.9-11V2.25A兩組PPS電壓檔位。

華為mini超級快充拆解

對華為這款迷你25W充電器的外觀、大小尺寸、性能等有了基本了解后，下面繼續對其進行拆解，看看產品做工用料如何。

沿輸出側外殼接縫處拆開充電器后蓋，可以直接取出內部PCBA模塊。

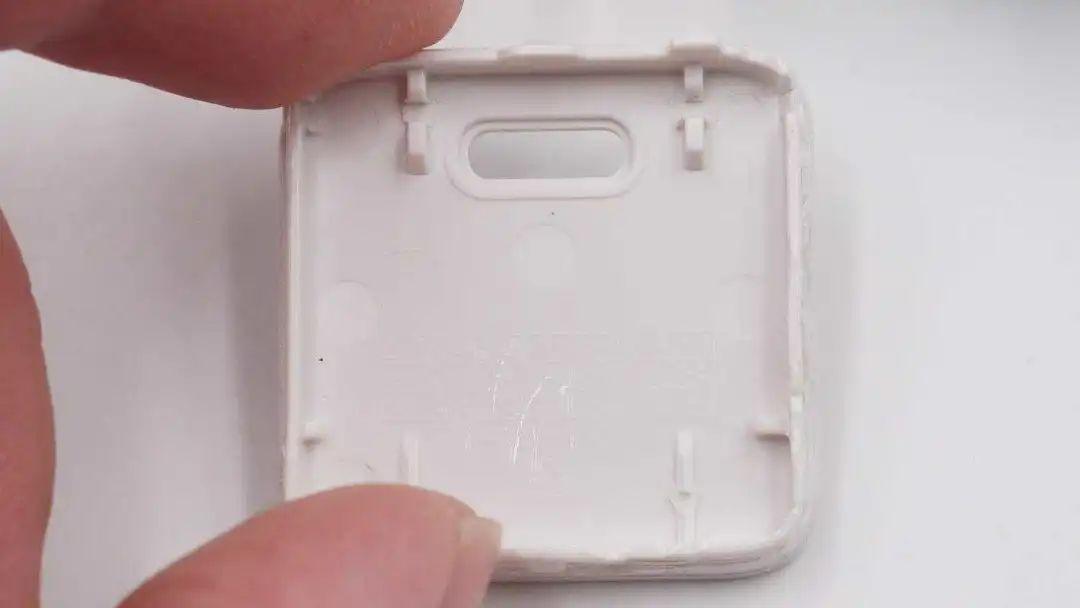

后蓋內部印有生產日期信息。

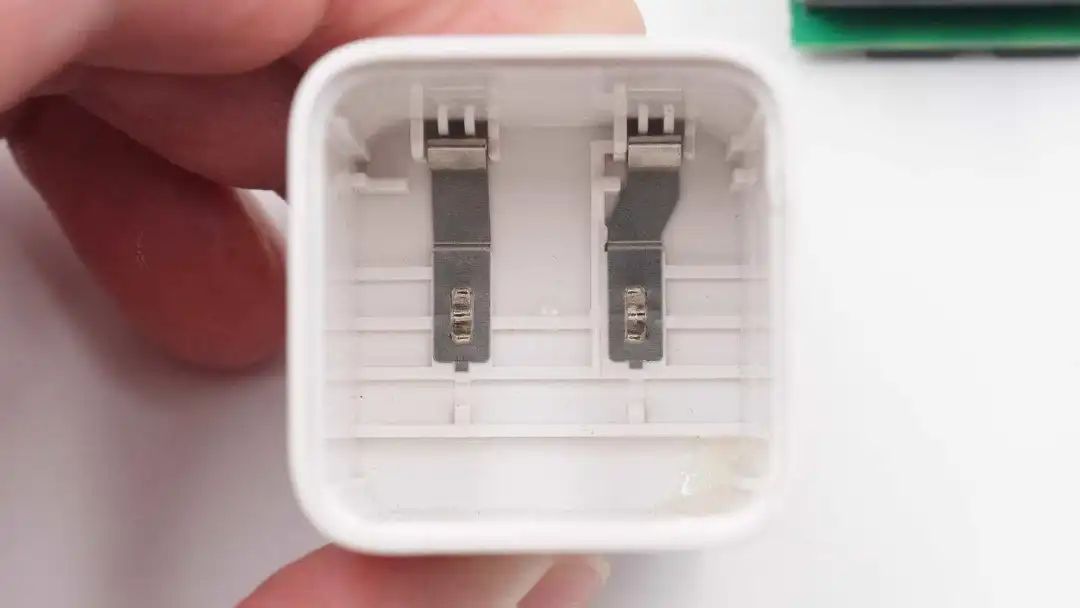

殼體內部是連接插腳的彈片，另一頭壓接到主板上通電。外殼內部開有PCB固定槽和加強筋。

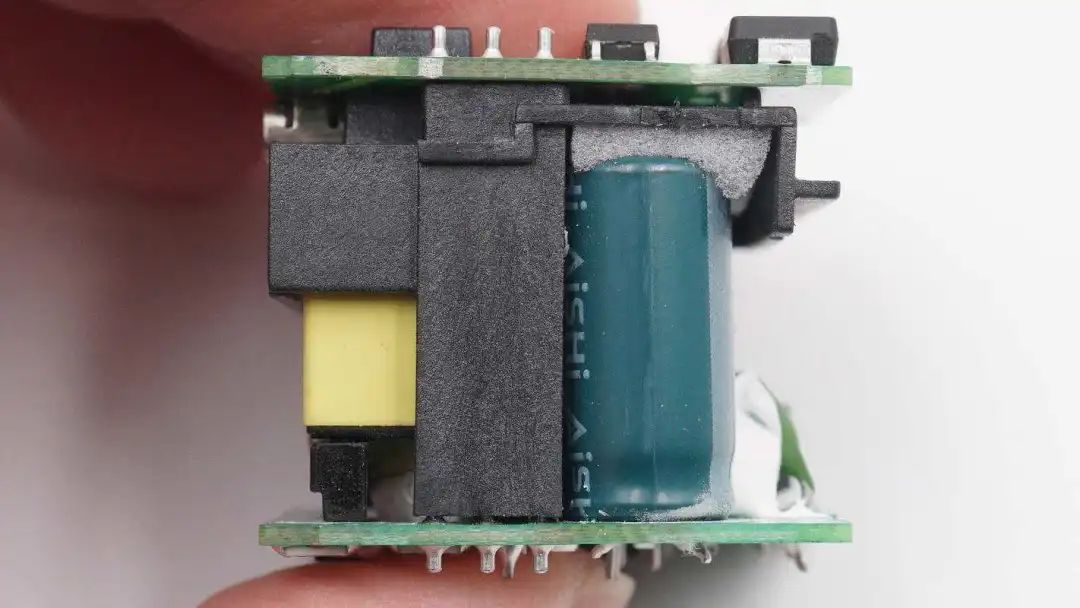

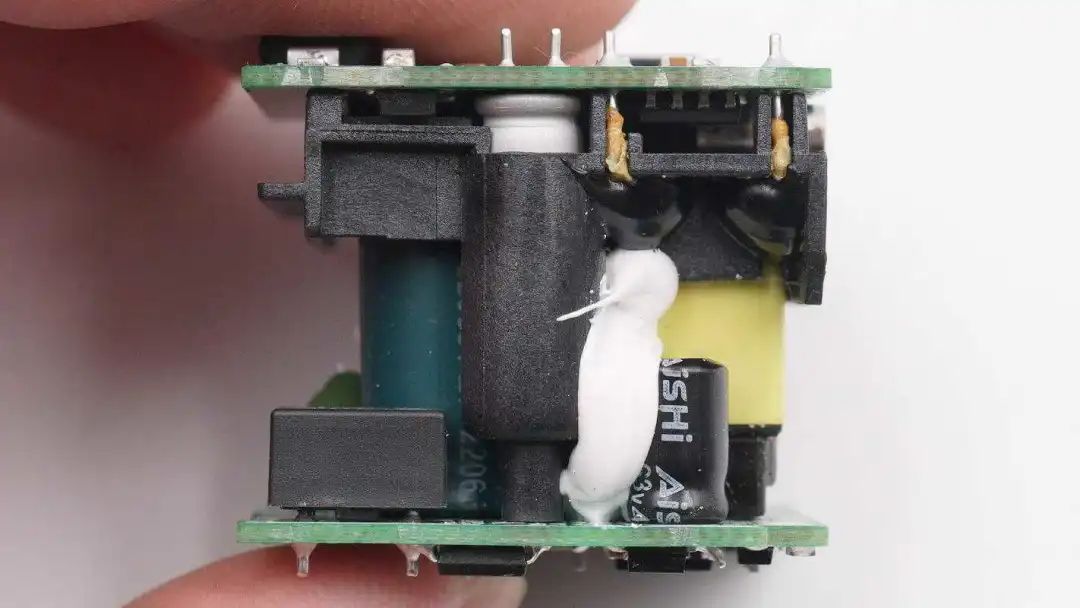

充電器內部使用兩塊PCB組合焊接而成，初級側電解電容使用塑料支架絕緣固定。

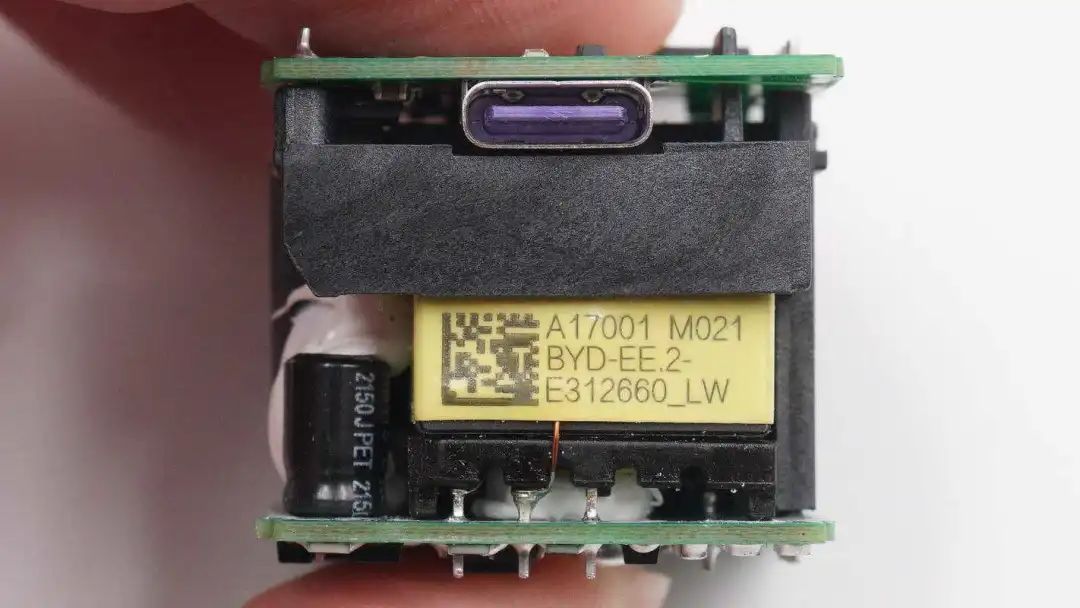

變壓器來自BYD。

連接兩塊小板的針腳。

次級濾波電容插在支架內部，絕緣支架與變壓器打膠固定。

下面拆焊開支架與小板的焊接，進行詳細拆解。

兩塊小板之間通過變壓器和針腳連接。

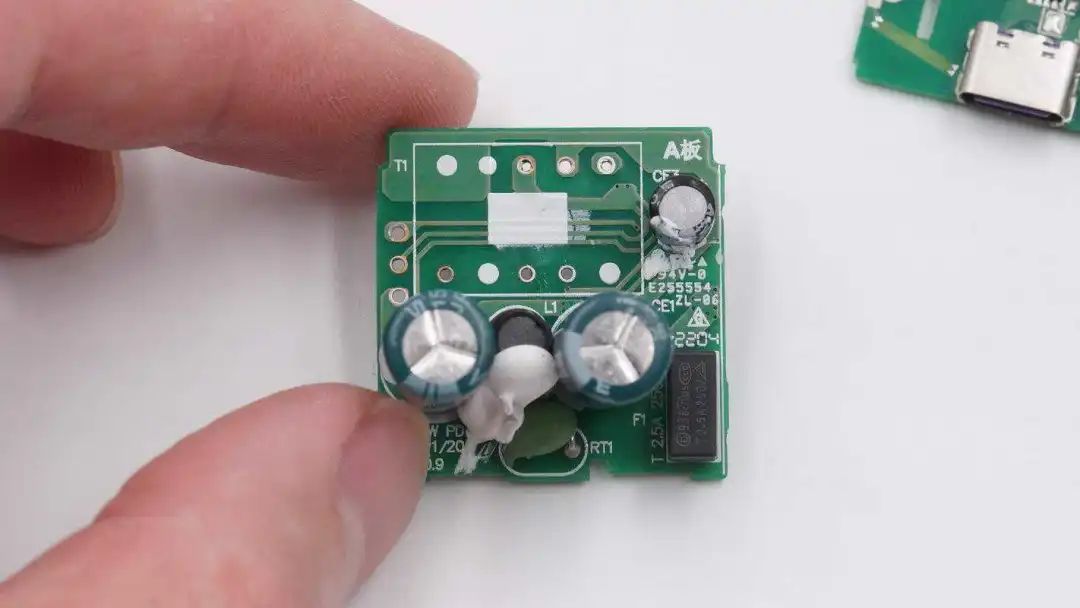

焊接將兩塊小板拆分開，板子右上角標注A板，為初級側，上面焊接有NTC浪涌抑制電阻，保險絲及電解電容等元件。

電路板背面是整流橋和初級主控芯片，其中初級芯片內部集成開關管。

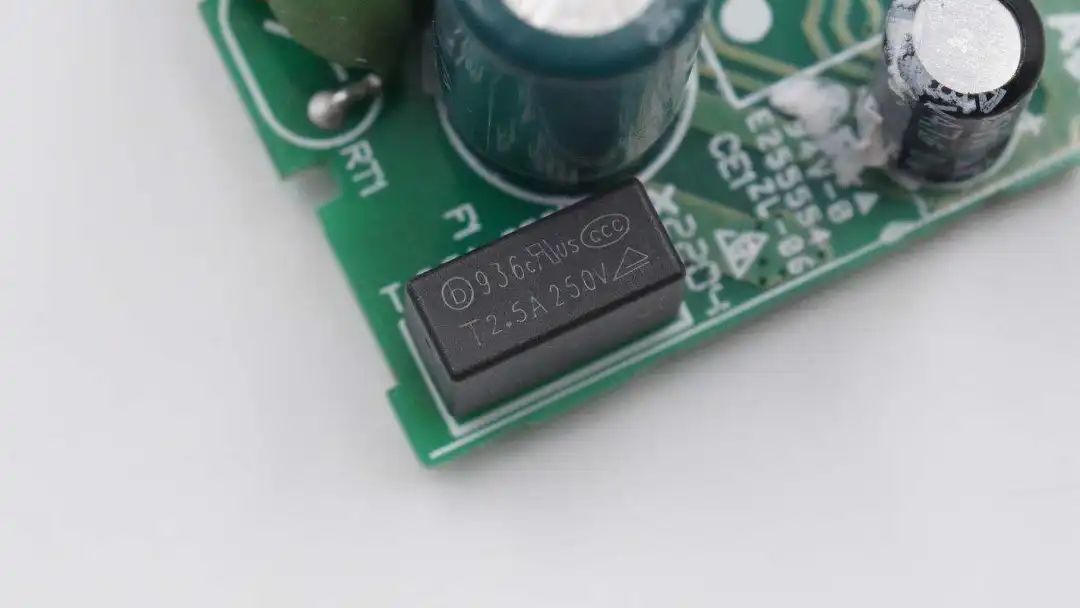

輸入端延時保險絲來自東莞市貝特電子科技股份有限公司，出料號 936 2.5A 250V，具有慢熔斷特性，能夠承受充電器插電時電解電容的充電電流而不會熔斷，規格2.5A 250V。

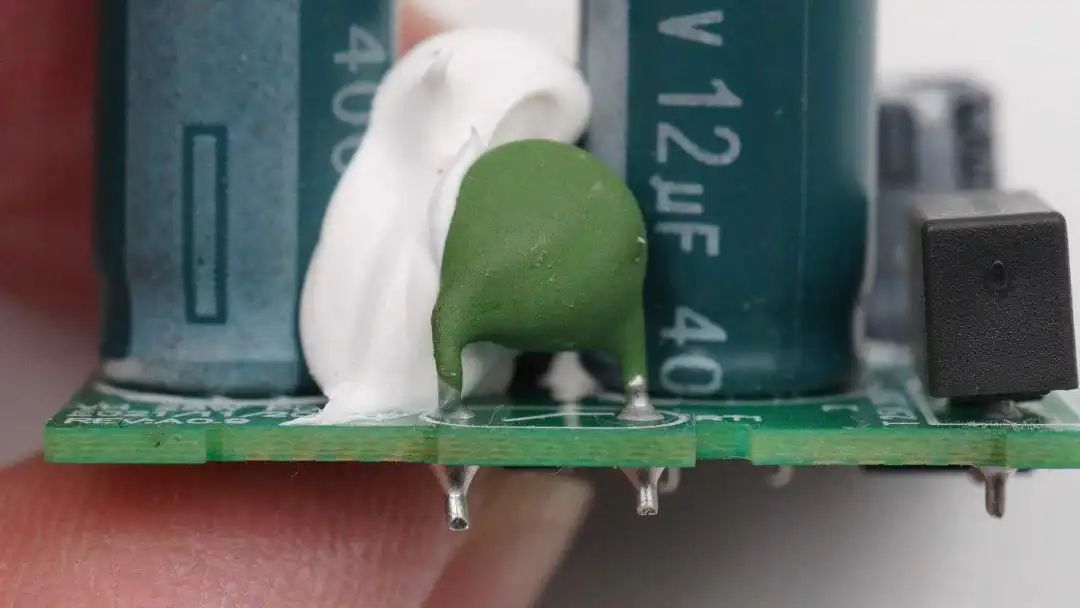

輸入端綠色NTC熱敏電阻，用于抑制充電器插電時的浪涌電流，減小插電時的火花。

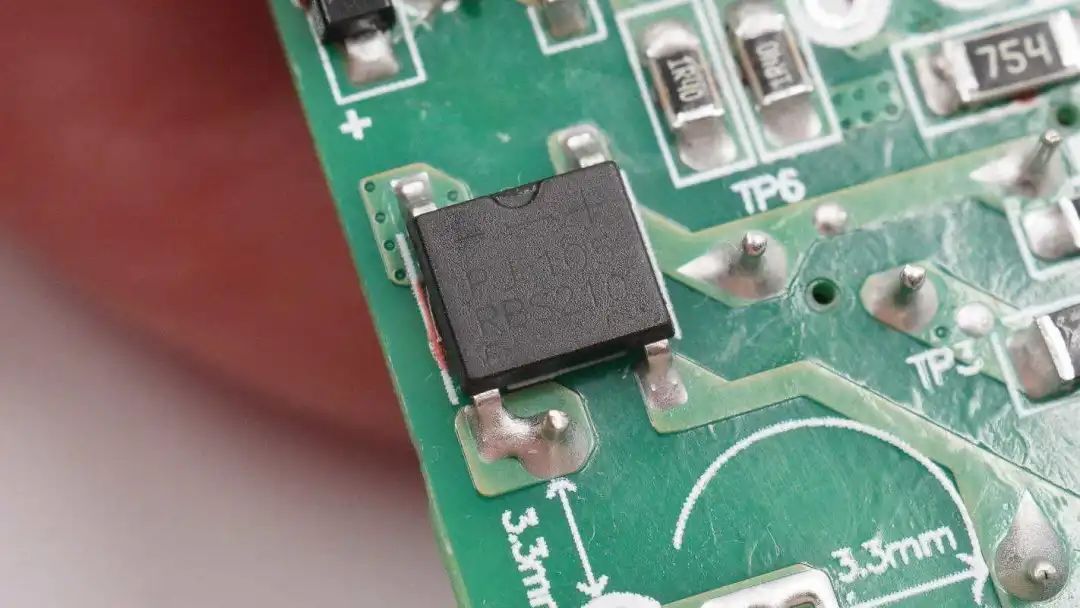

整流橋型號為RBS210，正向電流2A，耐壓1000V。

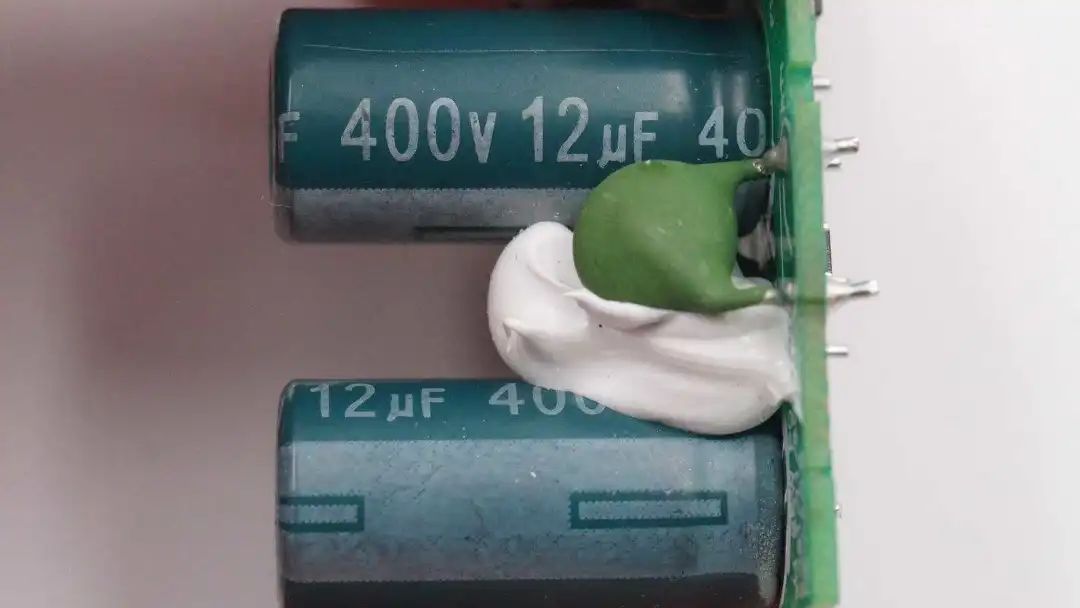

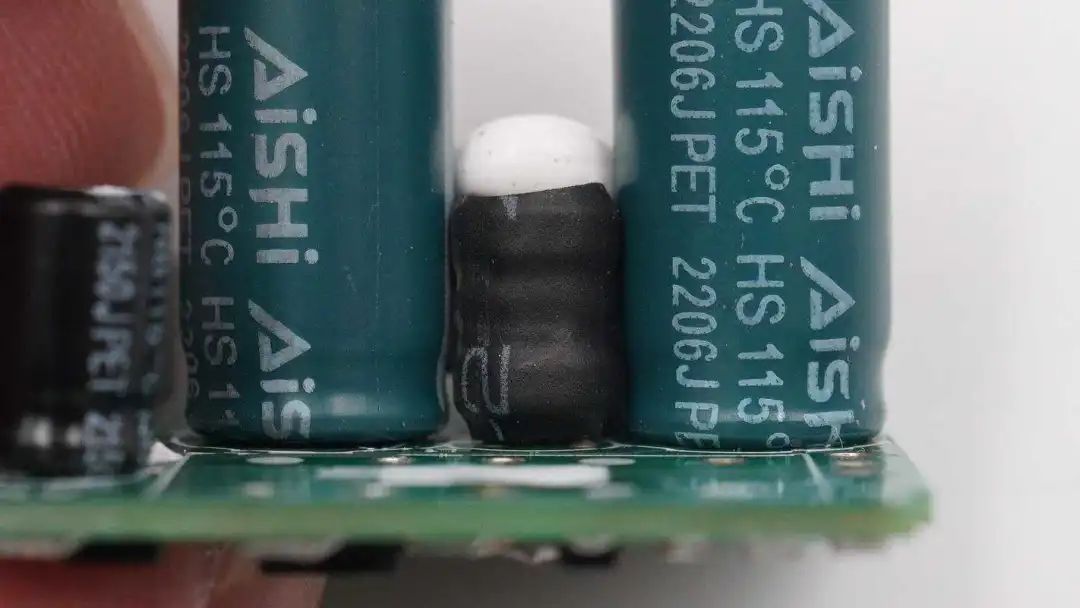

輸入端兩顆濾波電容來自AiSHi艾華，HS系列115℃耐熱，規格為400V 12μF。

工字差模電感特寫，外套熱縮管絕緣。

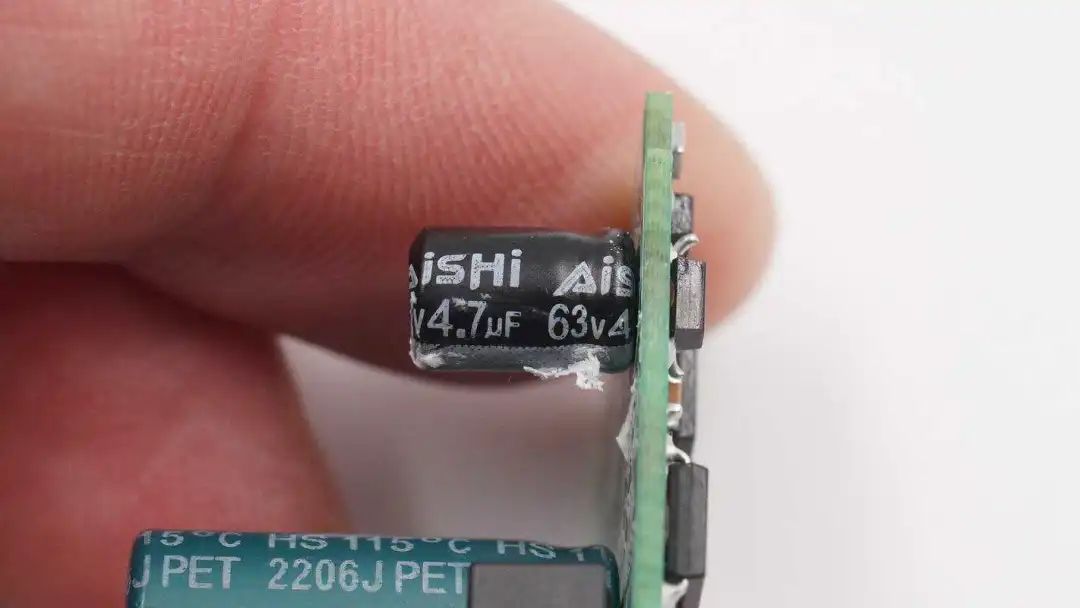

為主控芯片供電的濾波電容，來自AiSHi艾華，耐壓63V 4.7μF。

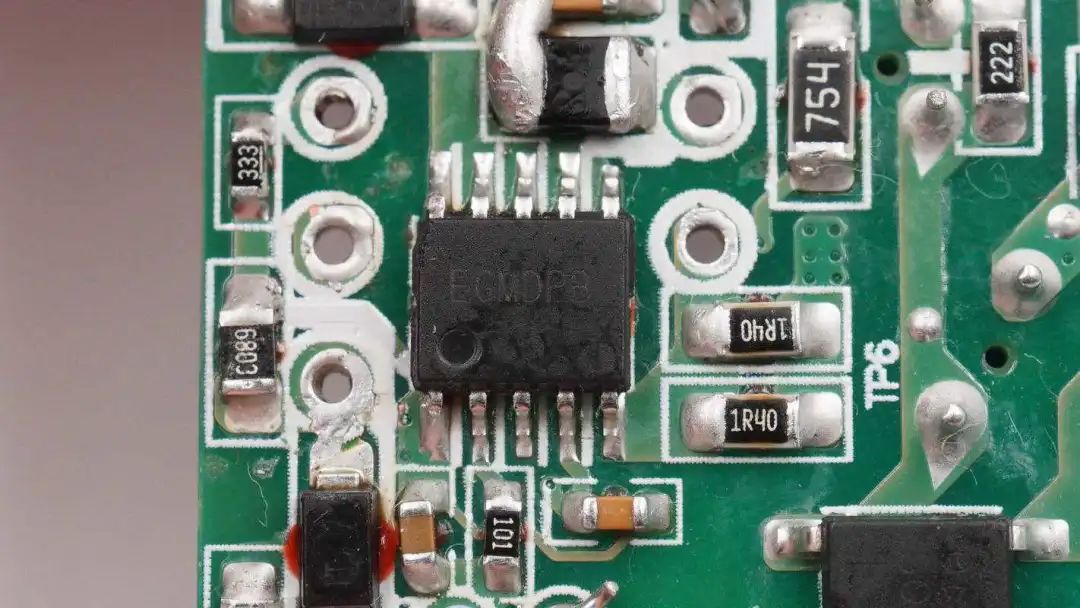

開關電源主控芯片絲印EGM，實際型號為SY50238，來自矽力杰。這是一顆控制器和開關管二合一的初級芯片，內置650V1.2Ω開關管，支持CCM和QR準諧振模式，可減小變壓器體積及提高效率。支持過熱保護和過功率保護等完善的保護功能。與之搭配的同步整流芯片為SY52341，充電頭網對這款開關電源套片進行過相關介紹。

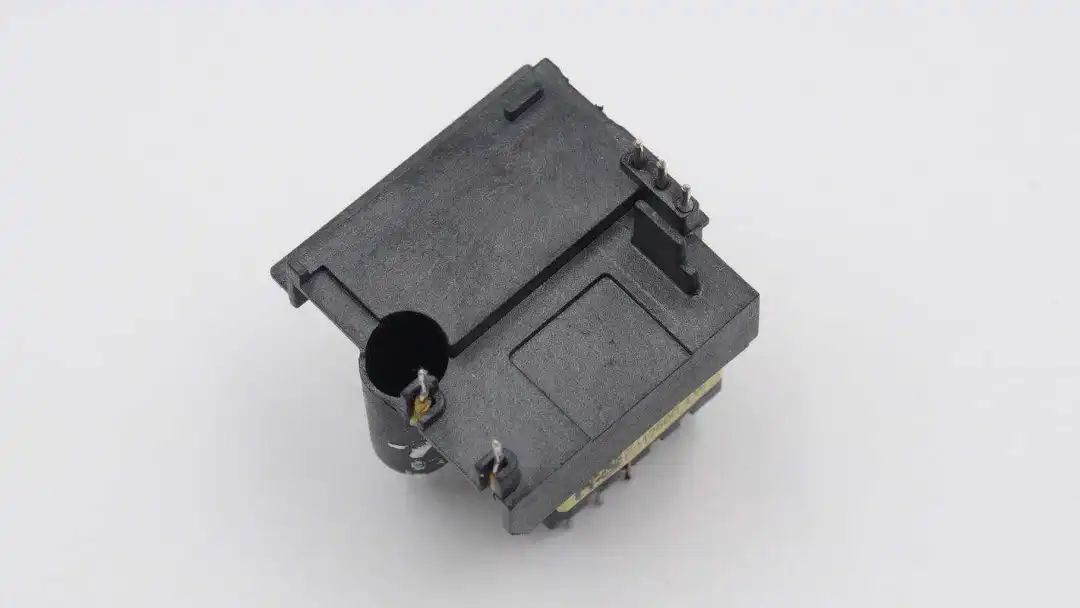

變壓器固定在塑料支架上，塑料支架上還開有次級濾波電容的位置，一個支架實現初次級的完整絕緣與隔離。

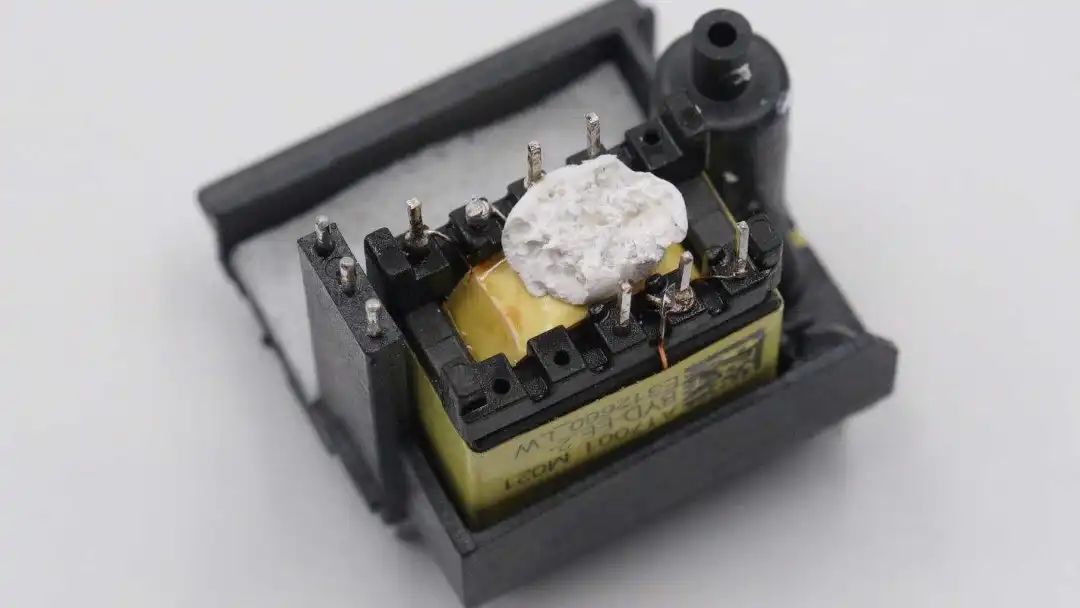

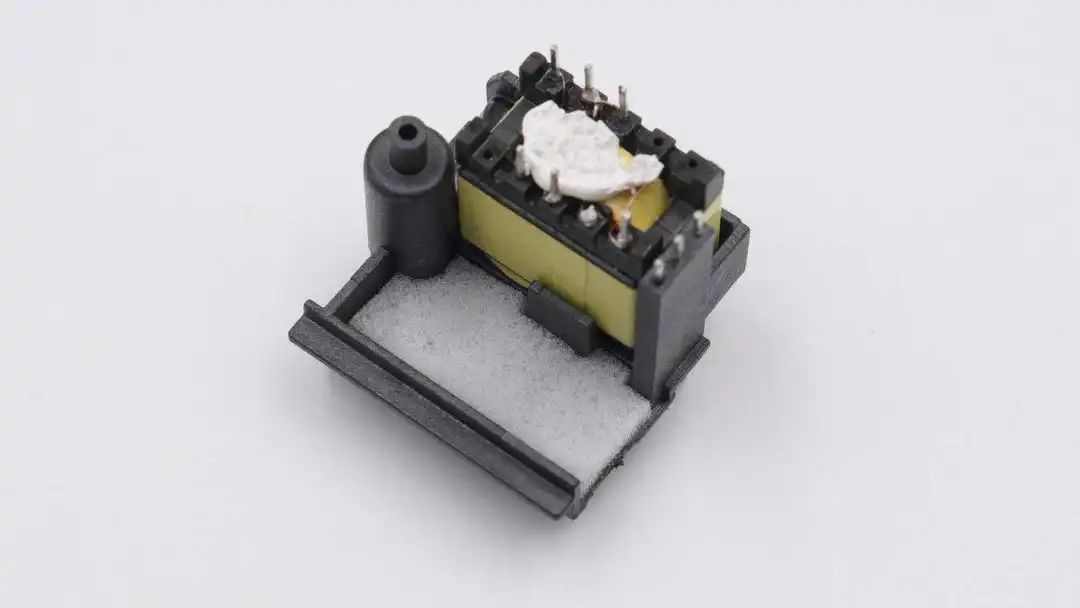

變壓器特寫，底部粘膠固定。支架對應電解電容的位置貼有泡棉。

緩沖吸收震動的泡棉特寫。

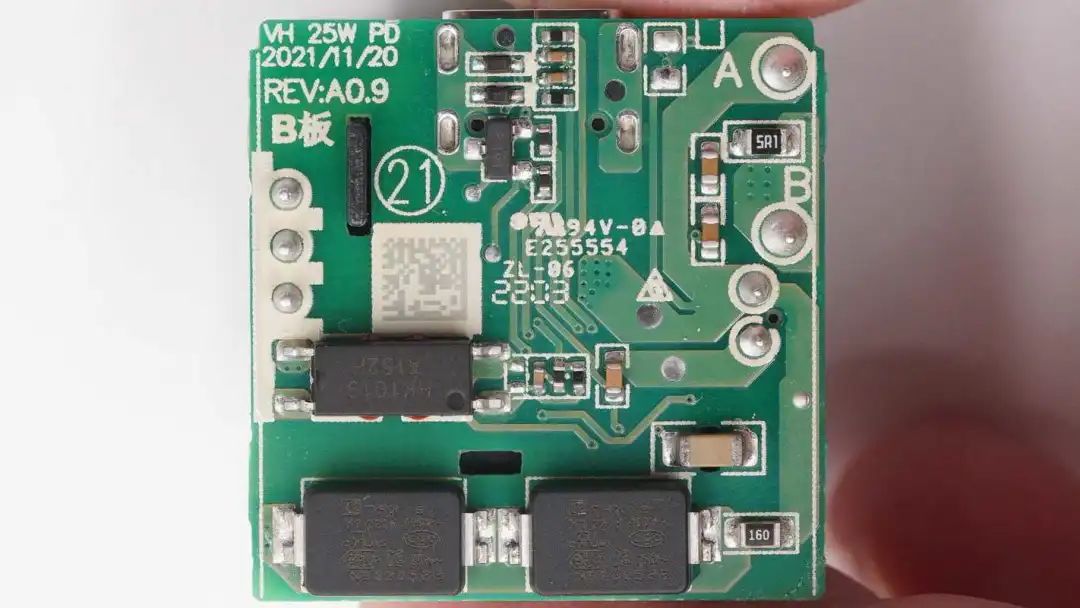

次級小板左上角標注B板，背面焊接光耦和貼片Y電容。

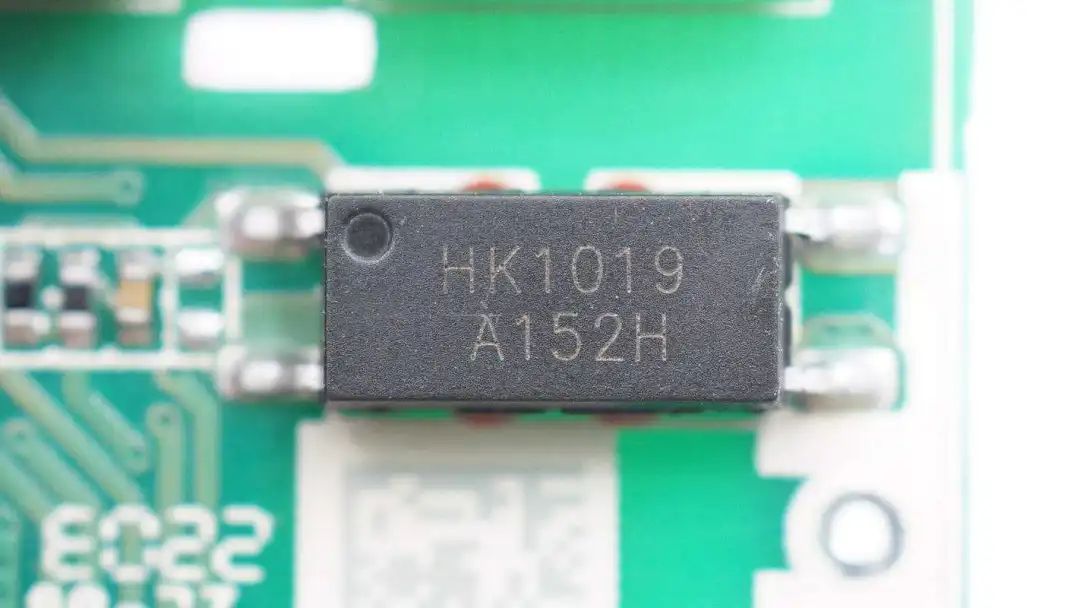

用于電壓反饋的1019光耦。

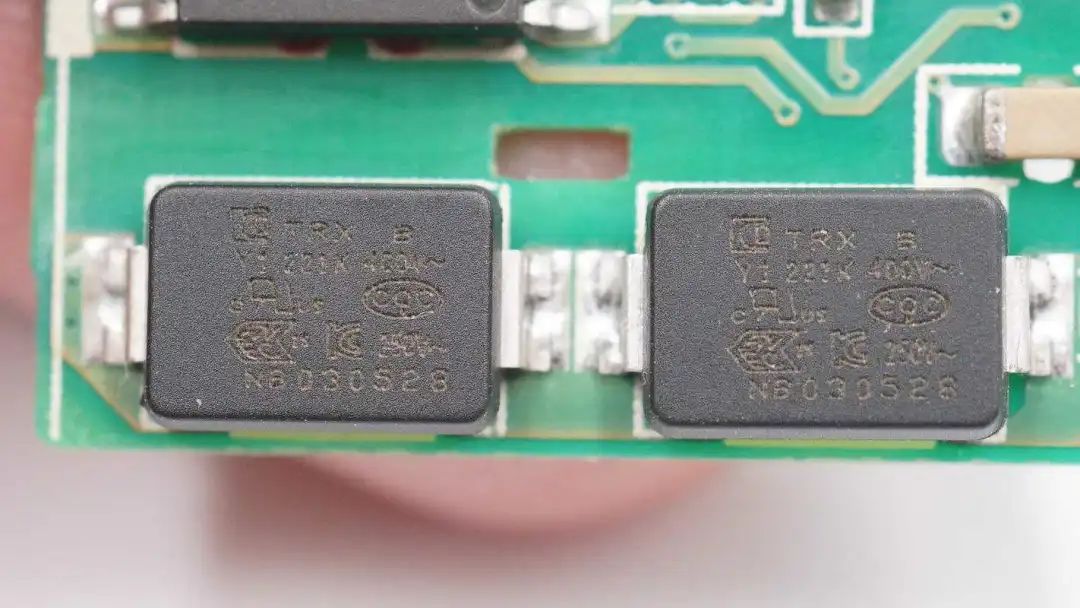

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。使用兩顆特銳祥貼片Y電容串聯，料號為THY1221K。

充電頭網了解到，特銳祥貼片Y電容除了被貝爾金、安克、QCY、聲麗、麥多多、OPPO、聯想、努比亞、倍思、海陸通、第一衛等品牌的數十款快充產品使用，此外還被伊戈爾40W LED驅動電源、長虹42英寸智能網絡電視42P3F內置電源、卓飛航45W氮化鎵超快墻充等產品使用，性能獲得客戶一致認可。

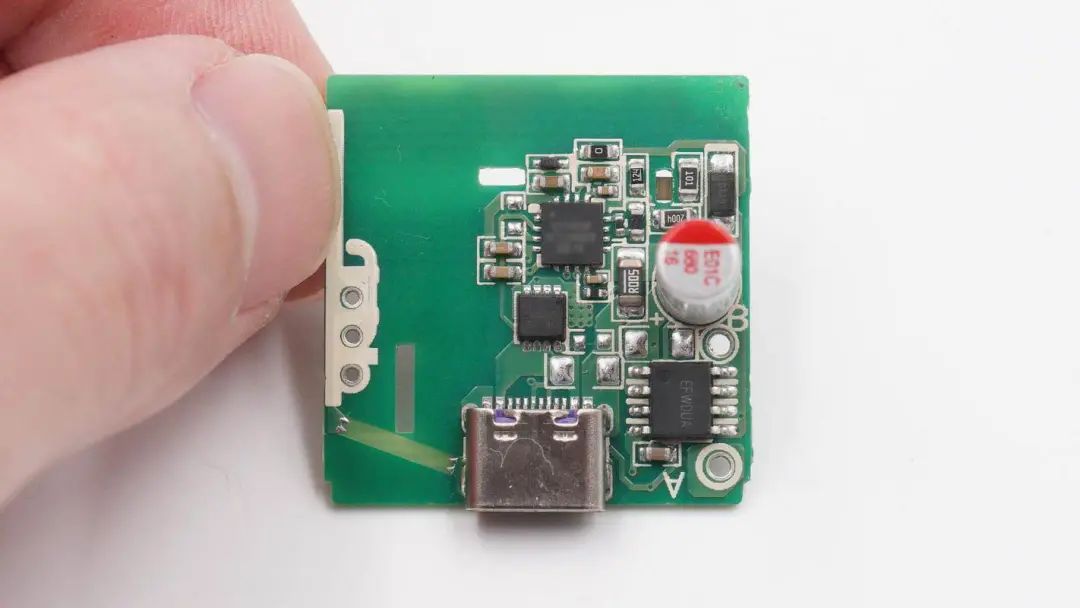

正面中心是協議芯片以及輸出VBUS開關管，右側是同步整流芯片和濾波電容。

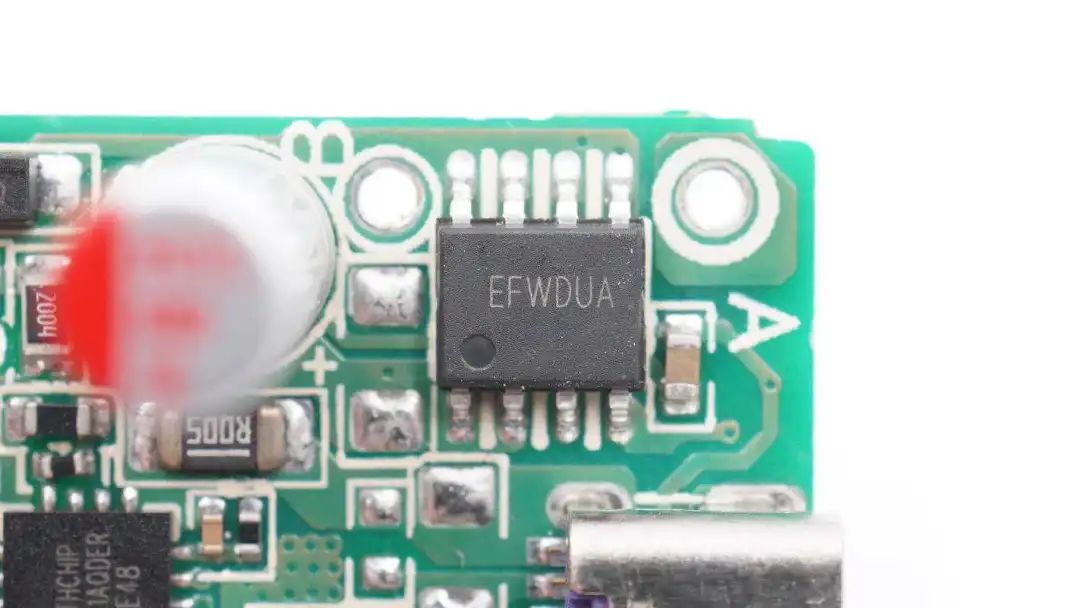

矽力杰SY52341是一顆集成同步整流管和同步整流控制器的高性能同步整流芯片，支持CCM/DCM/QR多模式。內置60V耐壓，9mΩ同步整流管，支持500KHz工作頻率。適用于開關電源，USB PD應用，輔助電源等應用。矽力杰SY52341采用SO8封裝，支持高側和低側應用，外圍元件僅需一顆電容為芯片供電。

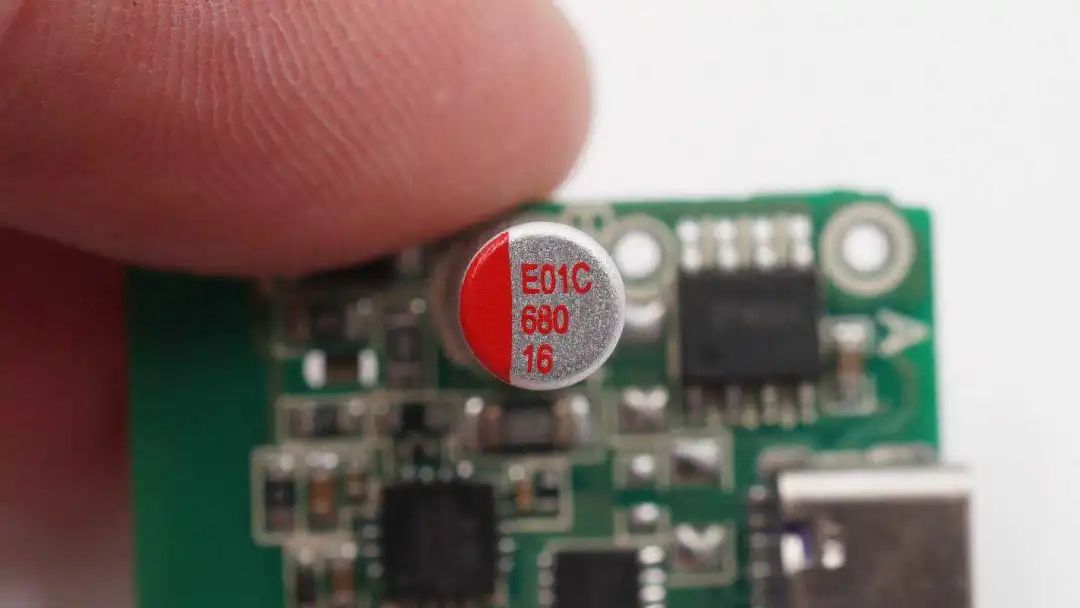

輸出濾波固態電容規格為680μF 16V。

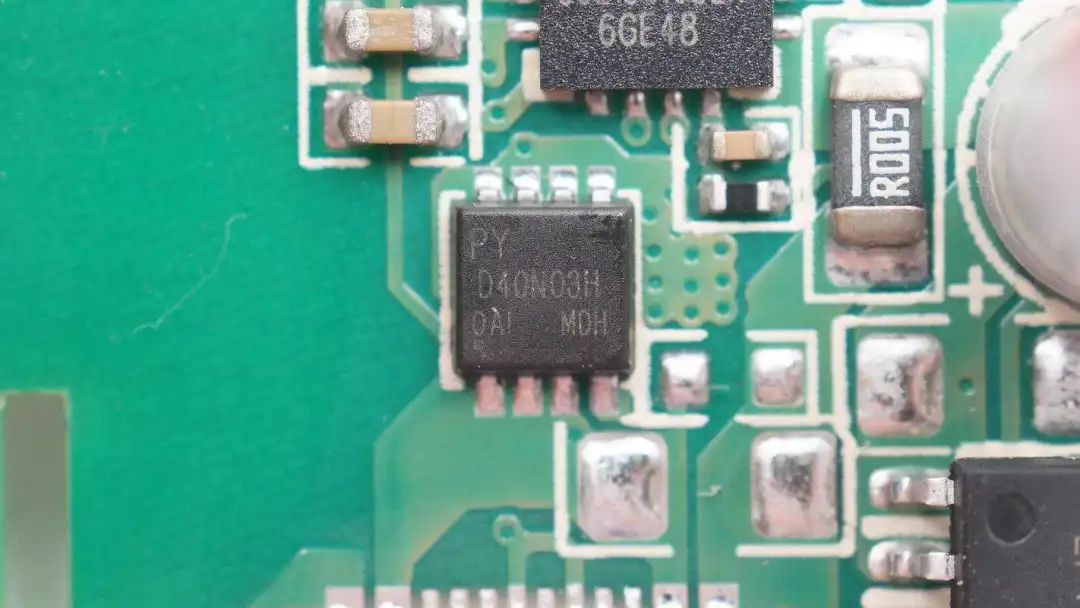

輸出VBUS開關管來自平偉，D40N03H，NMOS，耐壓30V，導阻4.3mΩ，采用DFN3*3封裝。

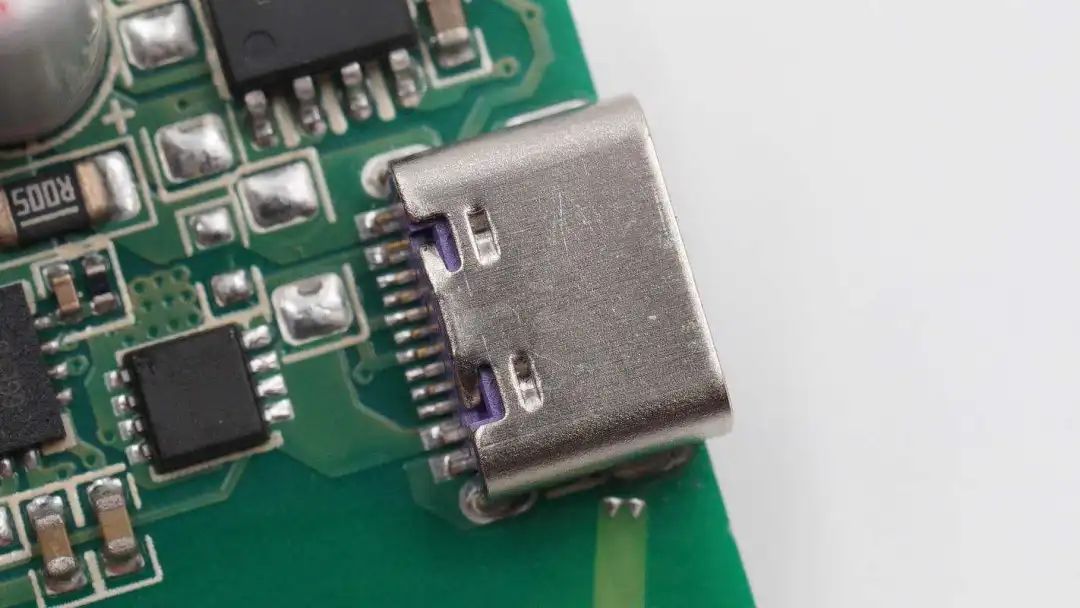

USB-C母座特寫，采用過孔焊接，紫色膠芯表示支持快充。

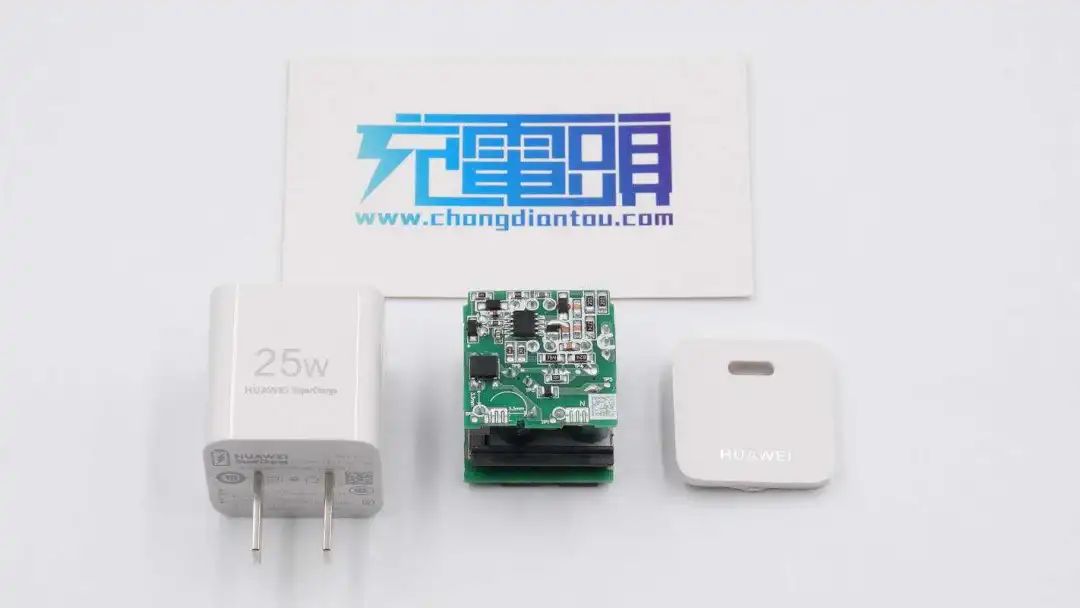

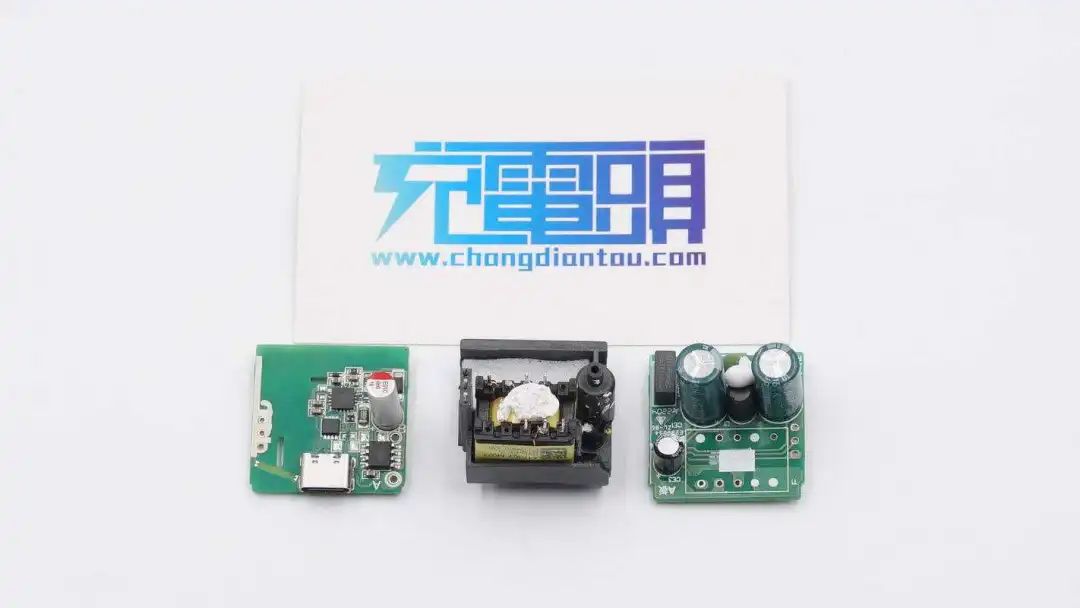

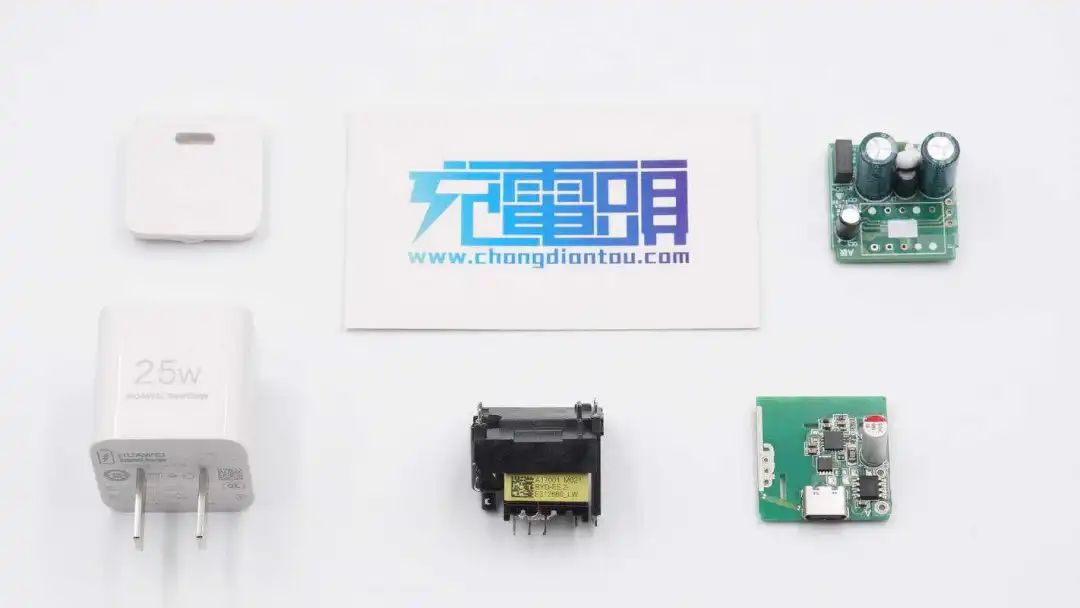

全部拆解完畢，來張全家福。

充電頭網拆解總結

華為推出的mini超級快充采用小方塊造型，體積小巧，節省空間。充電器具備單USB-C輸出，支持FCP、QC2.0、PD3.0、PPS快充協議。并且還具備5V3A、9V2.78A、12V2A三組固定電壓檔位，以及3.9-5.9V3A和3.9-11V2.25A兩組PPS電壓檔位，對主流手機的快充兼容性都非常好。

充電頭網通過拆解了解到，華為mini超級快充采用兩塊PCB，變壓器采用塑料框架，組合焊接成為一個整體，空間利用率高，一體性好。充電器內部采用矽力杰SY50238+SY52341高集成開關電源方案，協議芯片支持協議廣泛。內部使用AiSHi電容濾波，內置熱敏電阻進行溫度檢測，數據引腳采用TVS進行靜電保護，整體穩定可靠。
