去年下半年知名3C配件品牌UGREEN綠聯一口氣推出了多款快充配件，其中一款便是65W氮化鎵快充充電器CD244，售價128元，近期充電頭網便拿到了這款充電器的白色款。

至于此次又看似“重復”的做一期拆解，倒也不是因為顏色不同，而是小編了解到，白色款采用的是知名電源大廠PI的方案，因此還是很值得打開看看的。下面就隨小編一起來詳細了解充電器的內部情況吧。

綠聯65W氮化鎵充電器開箱

包裝盒正面印有UGREEN綠聯品牌、充電器名稱和外觀，以及三口快充、折疊便攜、多設備兼容、智能保護四大賣點。

背面印有產品賣點、參數以及深圳市綠聯科技股份有限公司的信息。

包裝內含充電器以及使用說明書。

充電器采用PC材質白色外殼，主體磨砂抗指紋，正面邊緣亮面設計。

正面中心印有UGREEN品牌logo和GaN X-Faster and safer字樣。

背面印有65W字樣，表明充電器最大輸出功率。

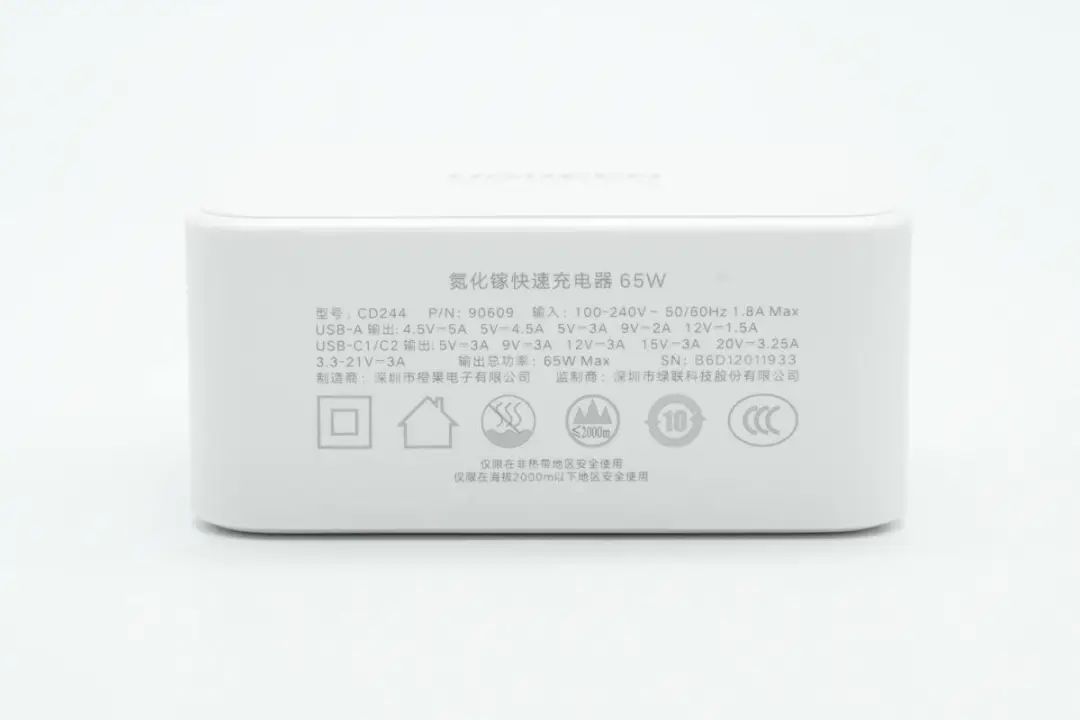

側身外殼上印有充電器參數

型號：CD244

輸入：100-240V~50/60HZ 1.8A

USB-C1/C2輸出：5V3A、9V3A、12V3A、15V3A、20V3.25A、3.3-21V3A

USB-A輸出：4.5V5A、5V4.5A、5V3A、9V2A、12V1.5A

輸出總功率：65W

制造商：深圳市橙果電子有限公司

監制商：深圳市綠聯科技股份有限公司

產品已經通過了CCC認證。

充電器輸入端外殼平直切面設計，可以很好的貼合墻插，配備可折疊國標插腳，攜帶方便。

輸出端配有2C1A三個接口，USB-C口為白色膠芯，USB-A口紫色膠芯，接口旁均印有區別標識。

測得充電器機身長度為67.01mm。

寬度為30.99mm。

厚度為40.1mm。

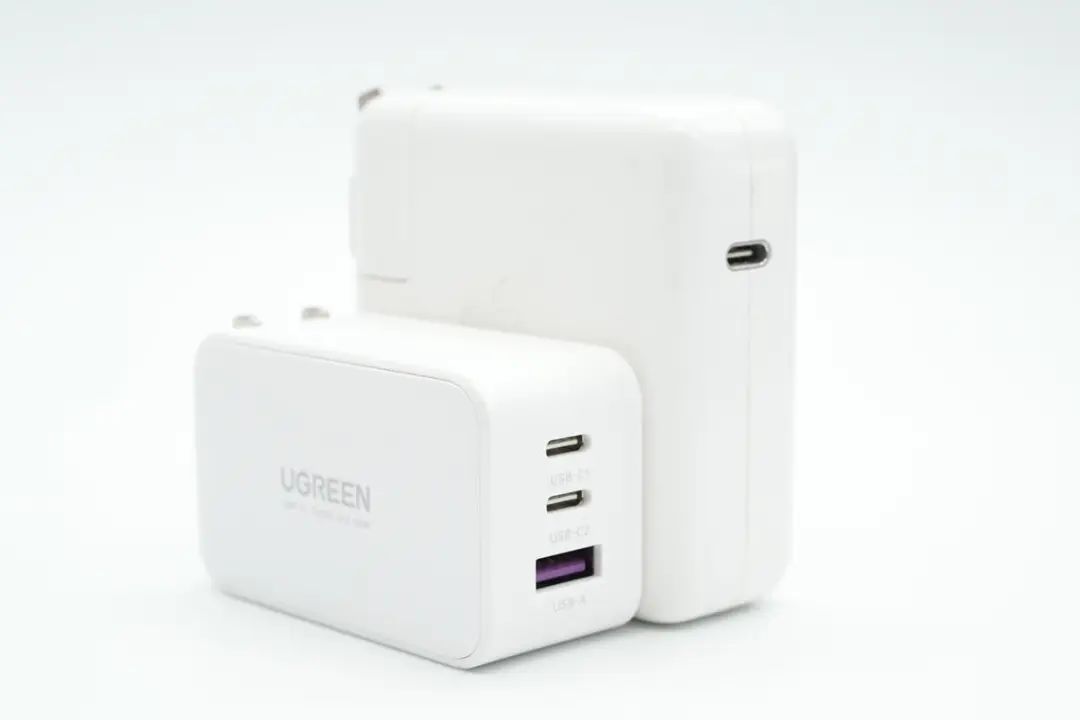

和蘋果61W充電器對比，體積優勢巨大。

拿在手上的大小直觀感受。

凈重約為120g。

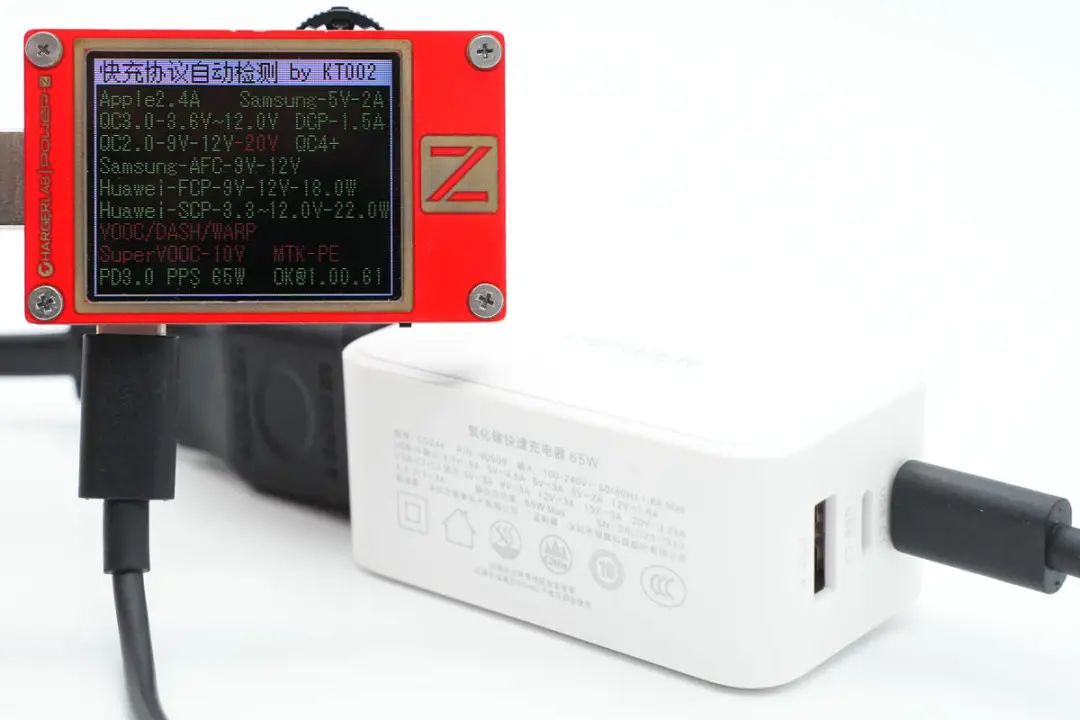

使用ChargerLAB POWER-Z KT002測得USB-C1口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC4.0+/3.0/2.0、AFC、SCP、FCP、PD3.0、PPS快充協議。

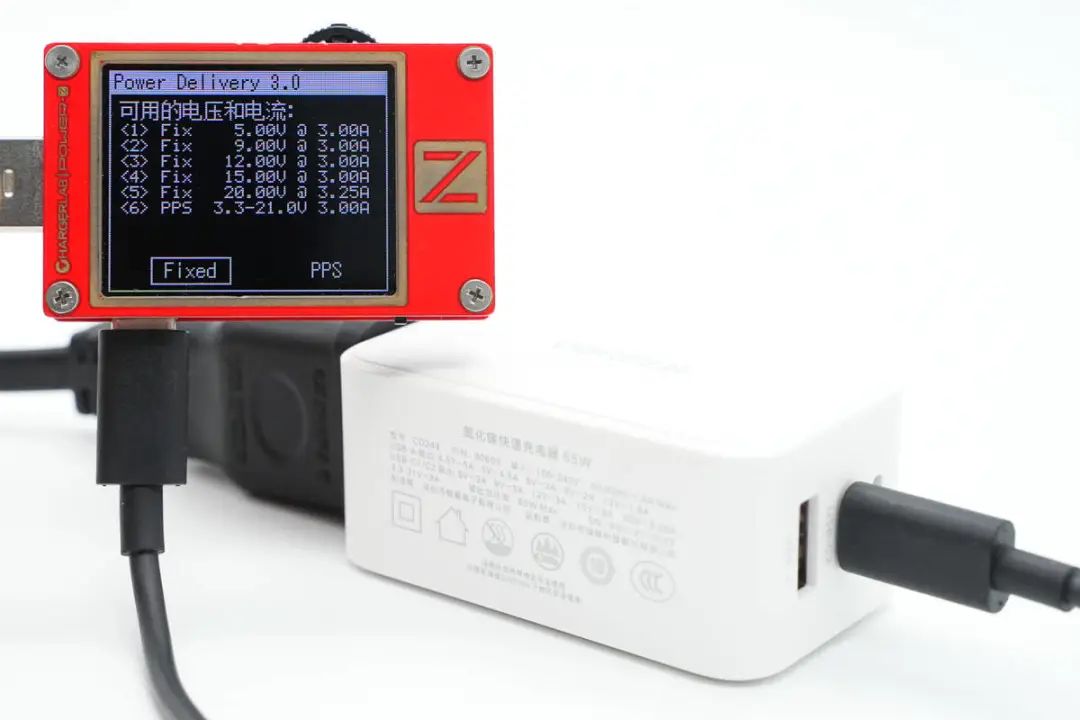

同時還具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位，以及3.3-21V3A一組PPS電壓檔位。

測得USB-C2口支持PD3.0、PPS快充協議。

PDO報文和C1口的完全一樣。

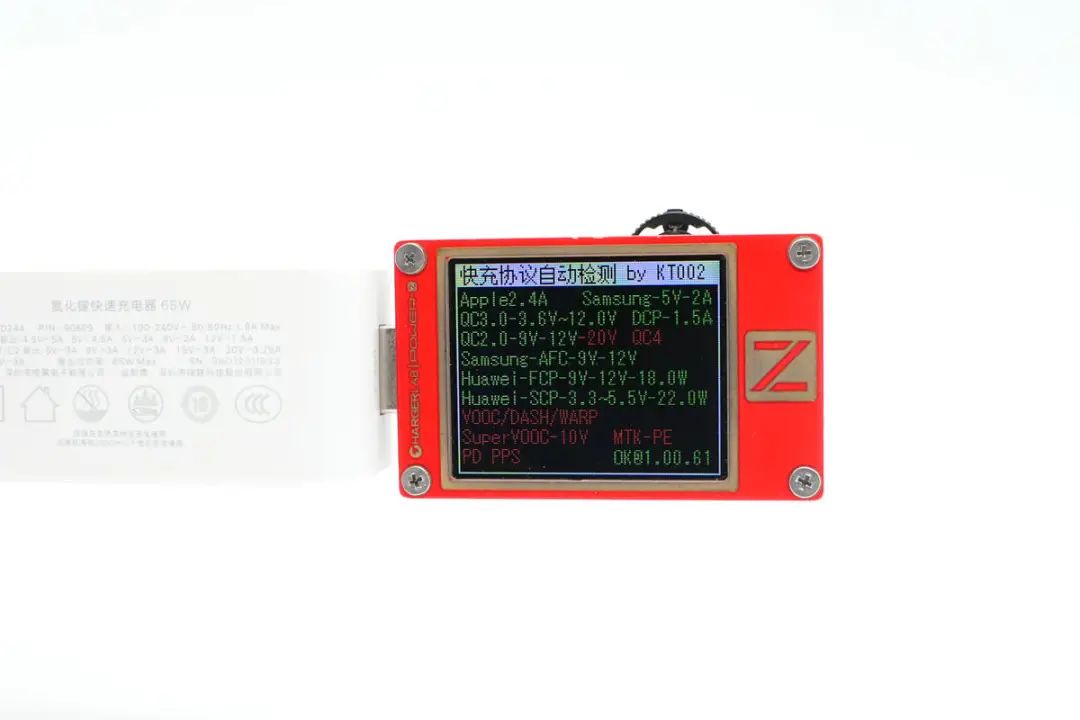

最后測得USB-A口支持QC2.0/3.0、AFC、FCP、SCP快充協議。

綠聯65W氮化鎵充電器拆解

對綠聯65W氮化鎵充電器有了基本了解后，下面繼續對其進行拆解，看看內部詳細設計。

撬開機身側面的外殼，外殼使用超聲波焊接固定，內部PCBA模塊涂有導熱膠與外殼固定。

折疊插座模塊采用塑料外殼固定，焊接導線連接到PCBA模塊供電。PCBA模塊背面焊接黃銅散熱片，并使用膠水加固。

使用游標卡尺測得PCBA模塊長度為50.78mm。

包括折疊插腳位置的長度約為61mm。

測得PCBA模塊寬度約為34.66mm。

PCBA模塊厚度約為23.28mm。

清理掉PCBA模塊的導熱膠，模塊正面焊接兩顆變壓器，可以看出是由兩路獨立的開關電源組成，在單口輸出時，雙路電源并聯共同輸出，多口輸出時，按照連接的設備，進行功率獨立分配。

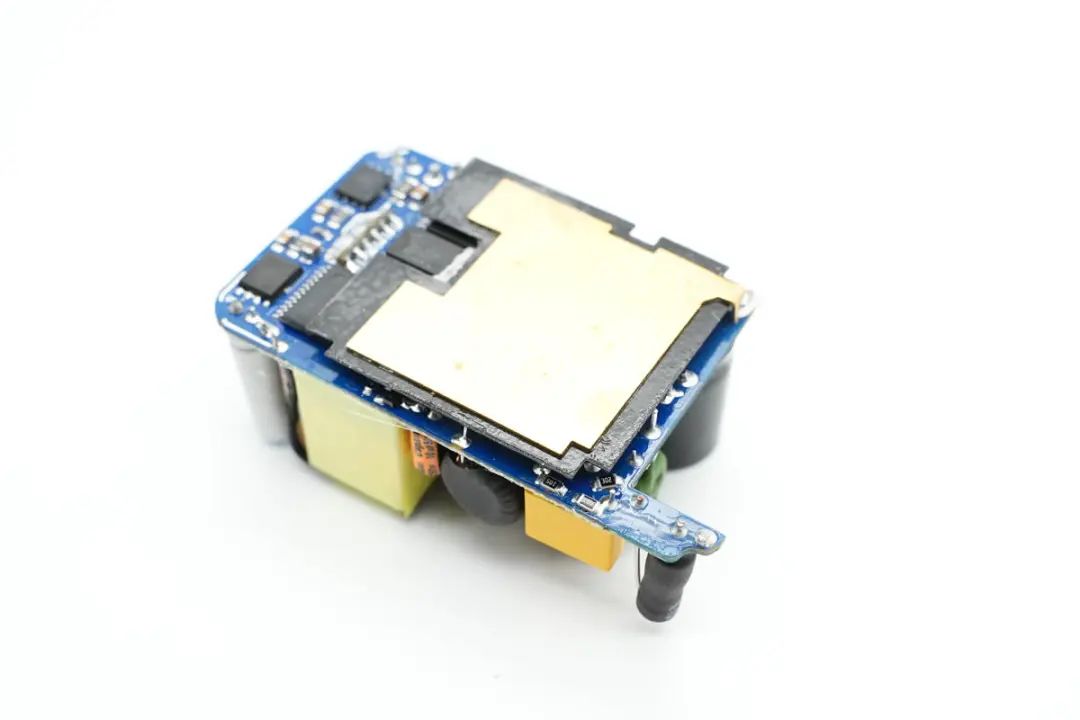

PCBA背面覆蓋一片黃銅散熱片，下面粘貼麥拉片絕緣。

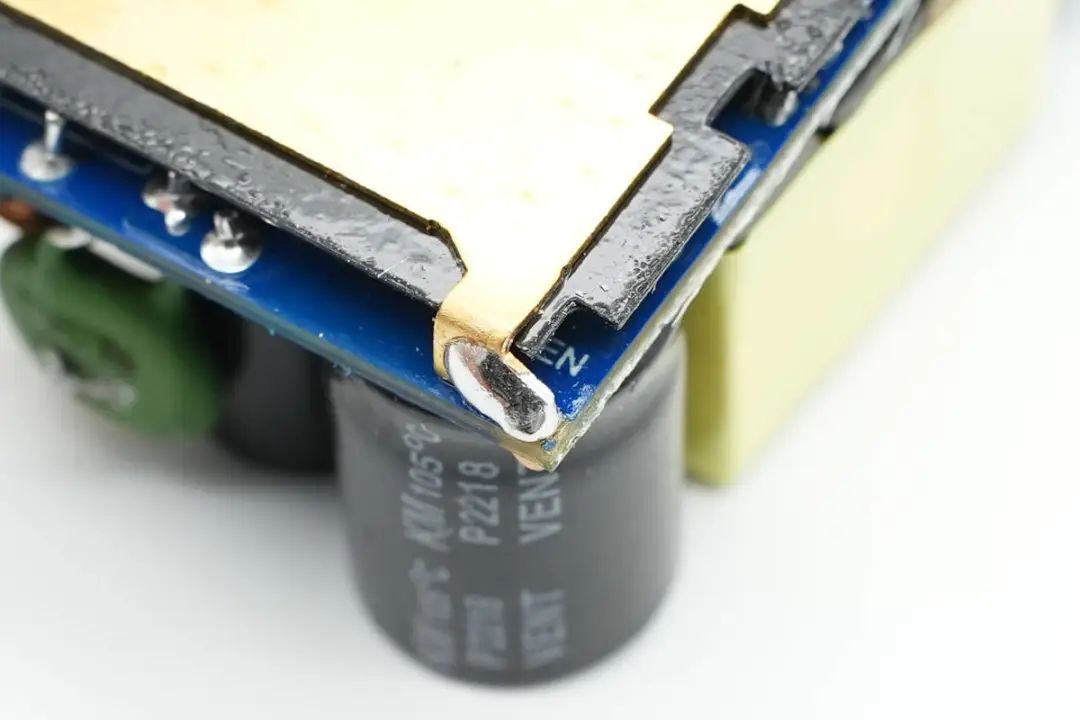

散熱片通過焊接固定在PCB上。

焊下散熱片，下面是兩顆PI的電源芯片和整流橋。

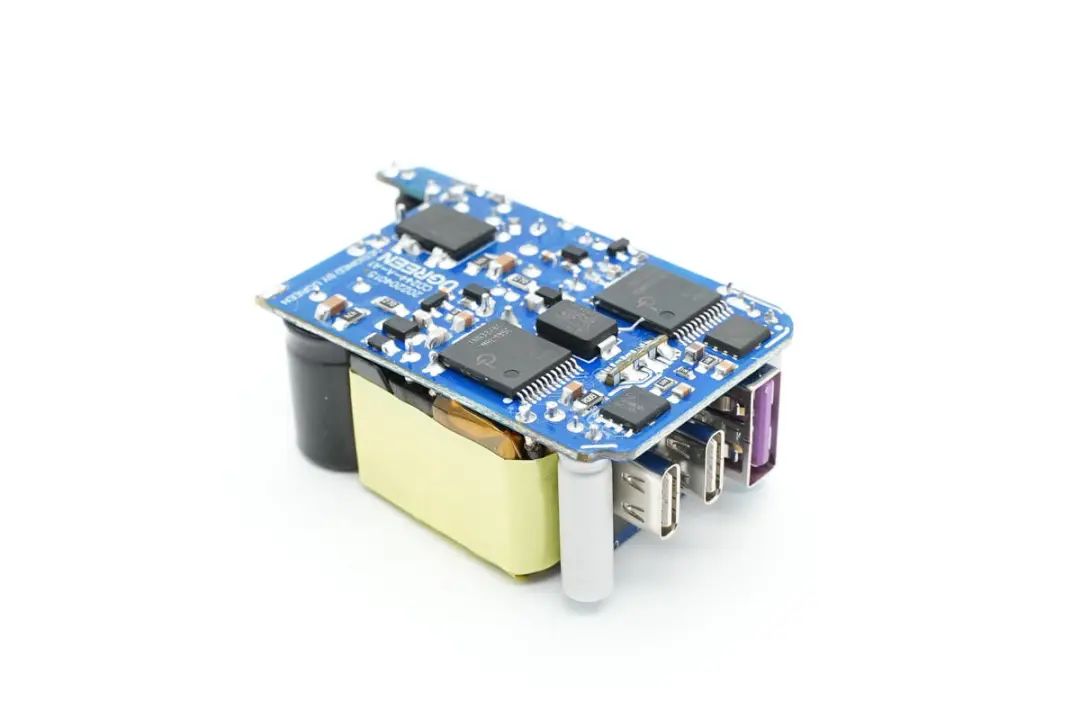

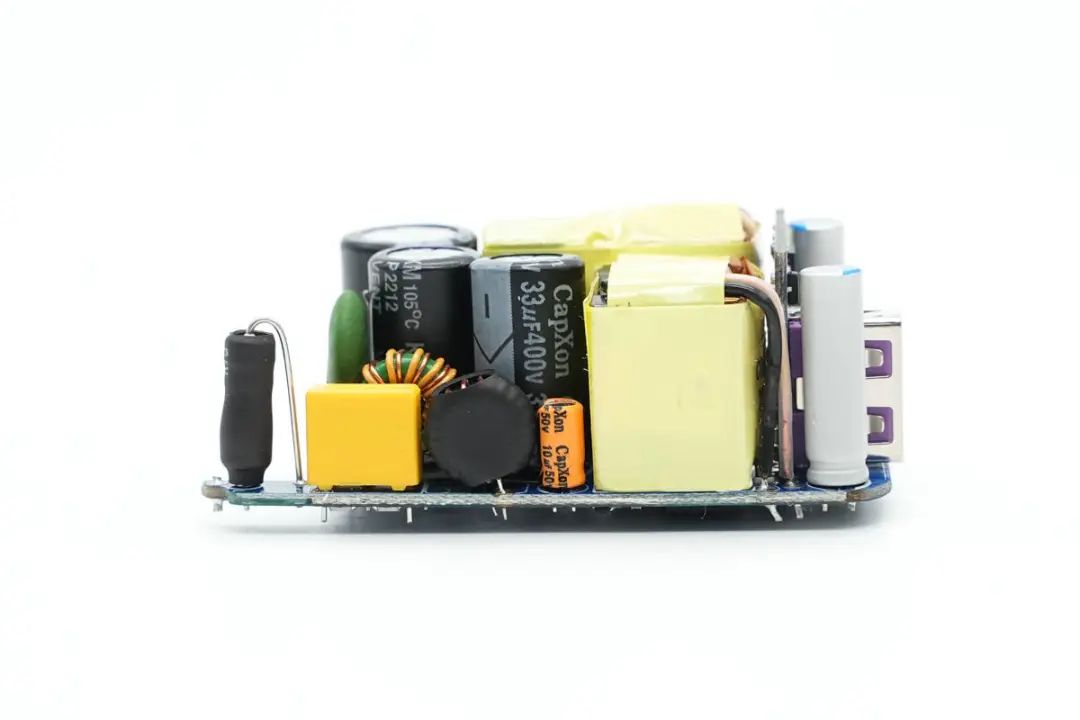

PCBA模塊正面一覽，近似于常見的三段式結構，頂部為高壓濾波電容，中間為一大一小兩顆開關變壓器，底部小板焊接USB母座，兩側是輸出濾波固態電容。

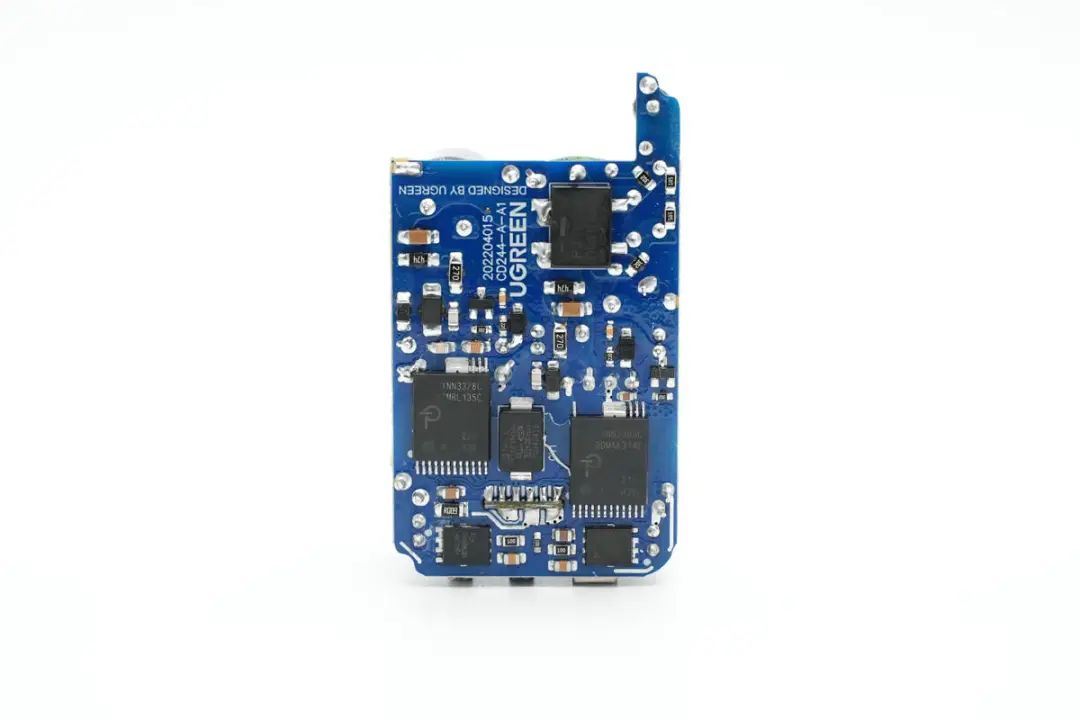

PCBA模塊背面焊接整流橋，兩顆PI的高集成電源芯片和對應的同步整流管，在兩顆電源芯片中間焊接一顆貼片Y電容。

通過對充電器PCBA模塊正反面的觀察，綠聯這款65W充電器內置兩路反激開關電源，寬電壓范圍輸出，輸出電壓由協議芯片控制，實現雙口獨立快充輸出。當只有一個接口輸出時，自動將兩路電源輸出并聯，滿足大功率輸出需求。下面我們就從輸入端開始了解各個元器件的信息。

電源輸入端焊接保險絲，X電容，NTC浪涌抑制電阻，共模電感，高壓電解電容和差模電感等。

保險絲外套熱縮管保護。

NTC熱敏電阻來自時恒，型號為MF72，2.5D11，冷態電阻為2.5Ω，串聯在輸入端用于抑制上電時的浪涌電流。

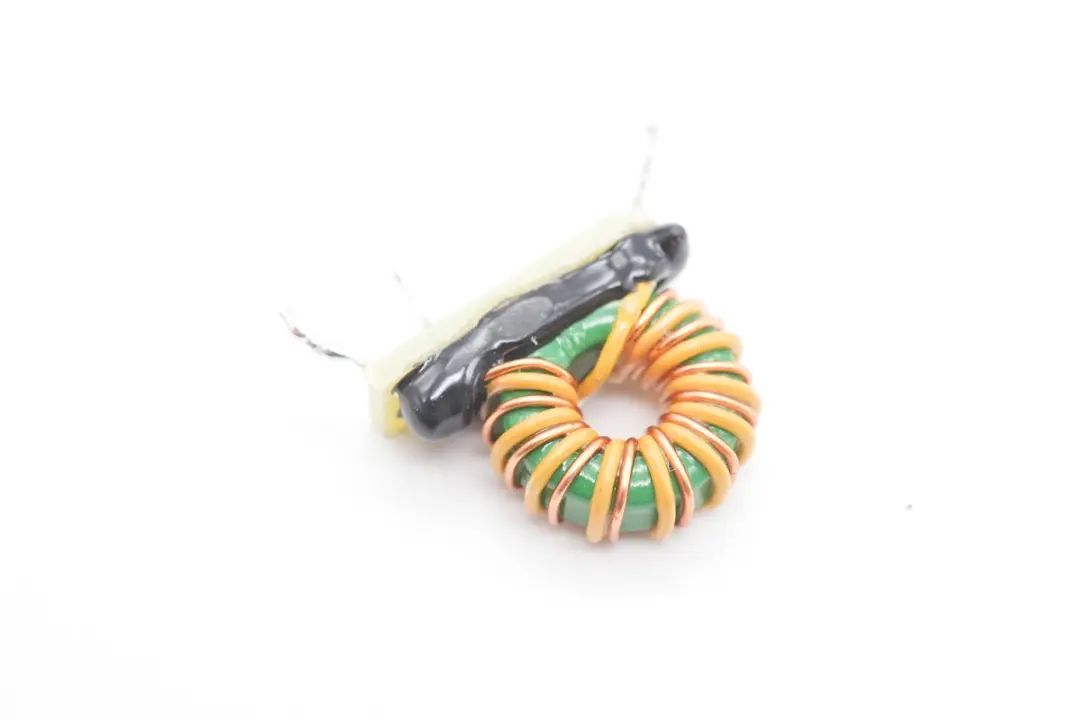

共模電感使用絕緣線和漆包線繞制，底部固定絕緣板。

安規X2電容來自WQC威慶，規格為0.1μF。

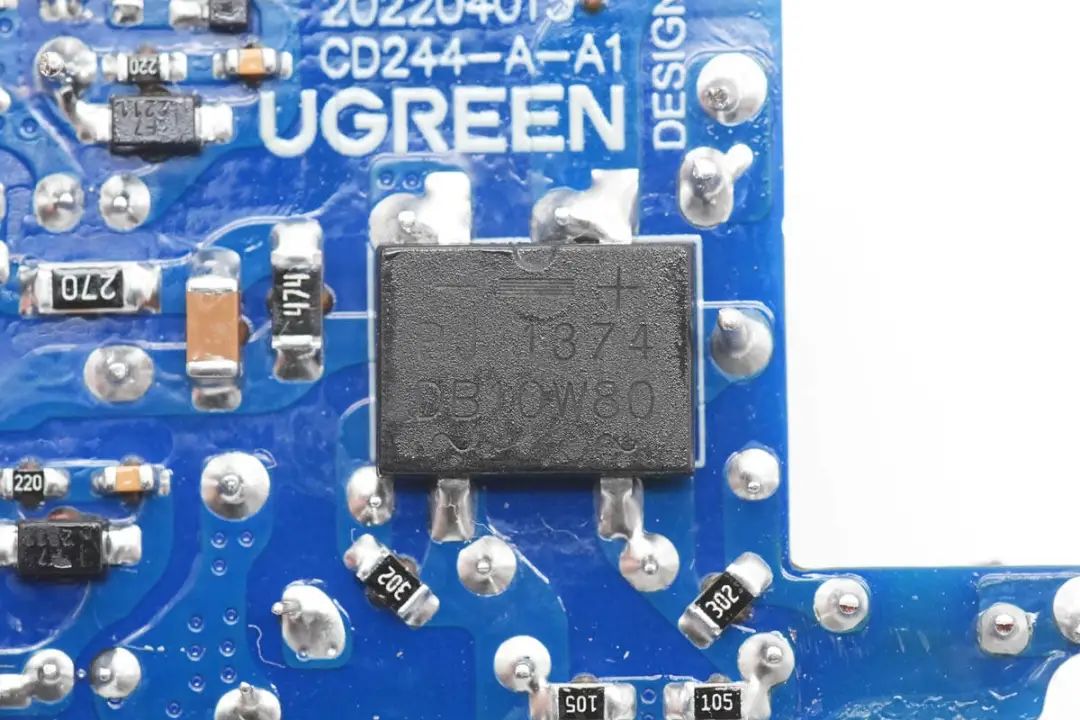

整流橋絲印DB10W80，將交流電整流成脈動直流電輸出。

初級濾波電容來自豐賓，其中一顆規格為47μF 400V。

另外兩顆規格為33μF 400V，共計113μF容量。

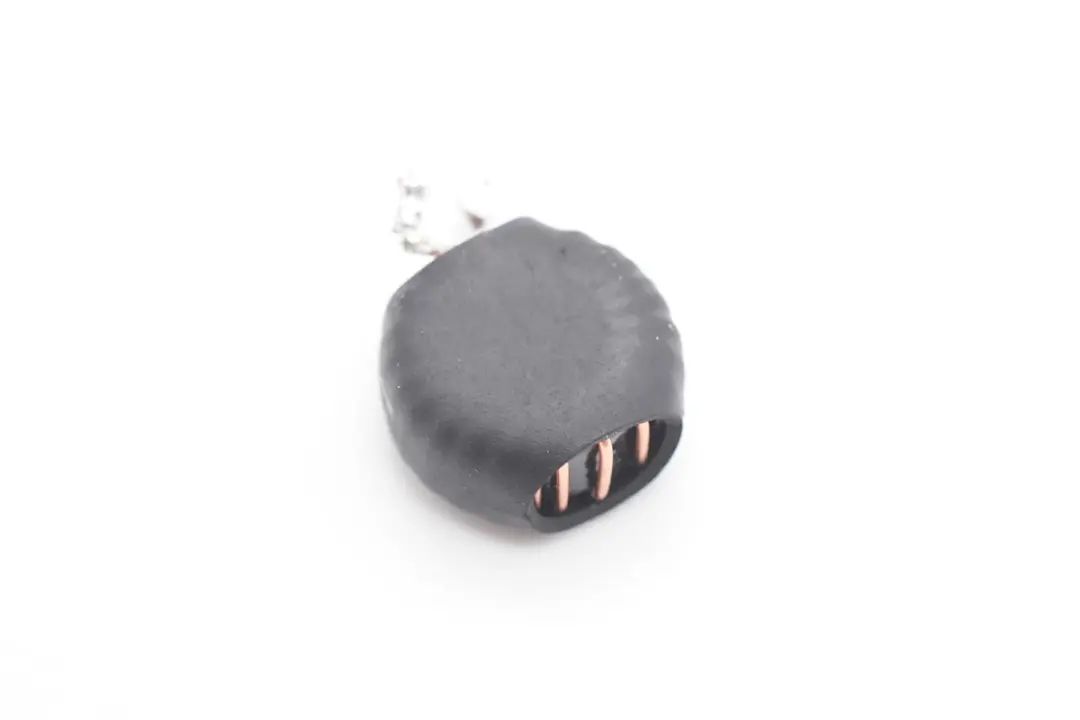

差模電感采用磁環繞制，外套熱縮管絕緣。

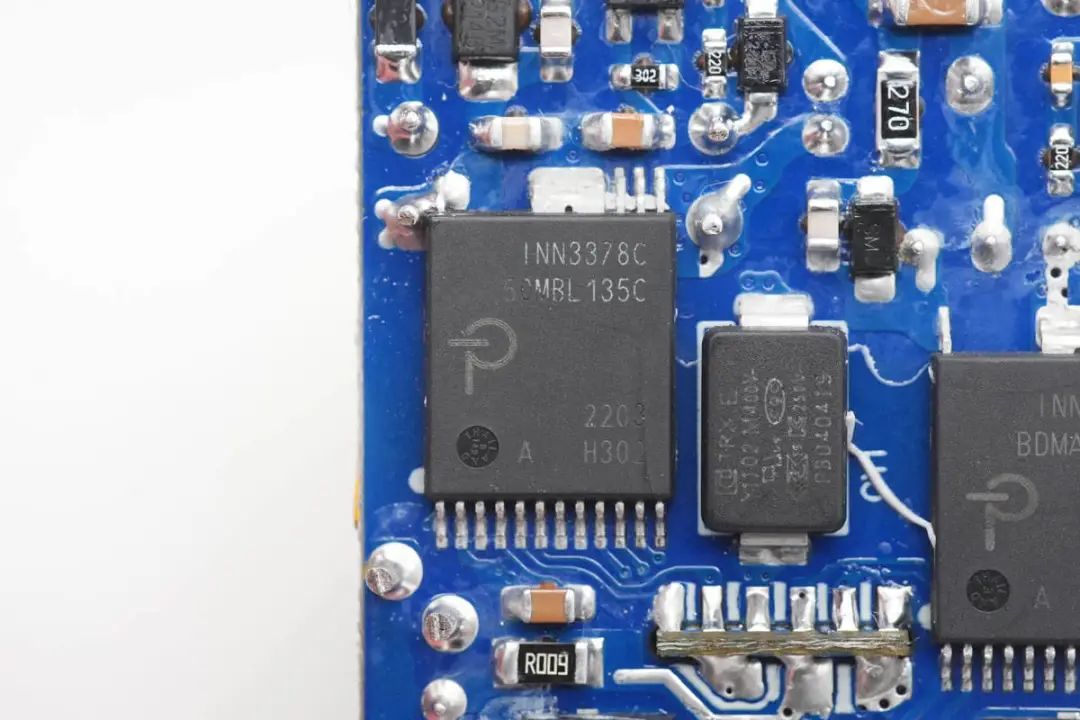

綠聯65W氮化鎵充電器主控芯片采用PI INN3378C，采用PowiGaN技術，內置PWM控制器、高壓MOS、同步整流控制器等，集成度非常高，并且采用數字總線控制調壓。寬電壓范圍條件下，密閉外殼內可以輸出55W功率，降額使用。

PI官方的資料顯示，INN3378C屬于InnoSwitch3-Pro家族，它采用了PI獨家的PowiGaN技術，也就是內置了GaN氮化鎵功率器件，相比傳統MOSFET可以輸出更大功率。

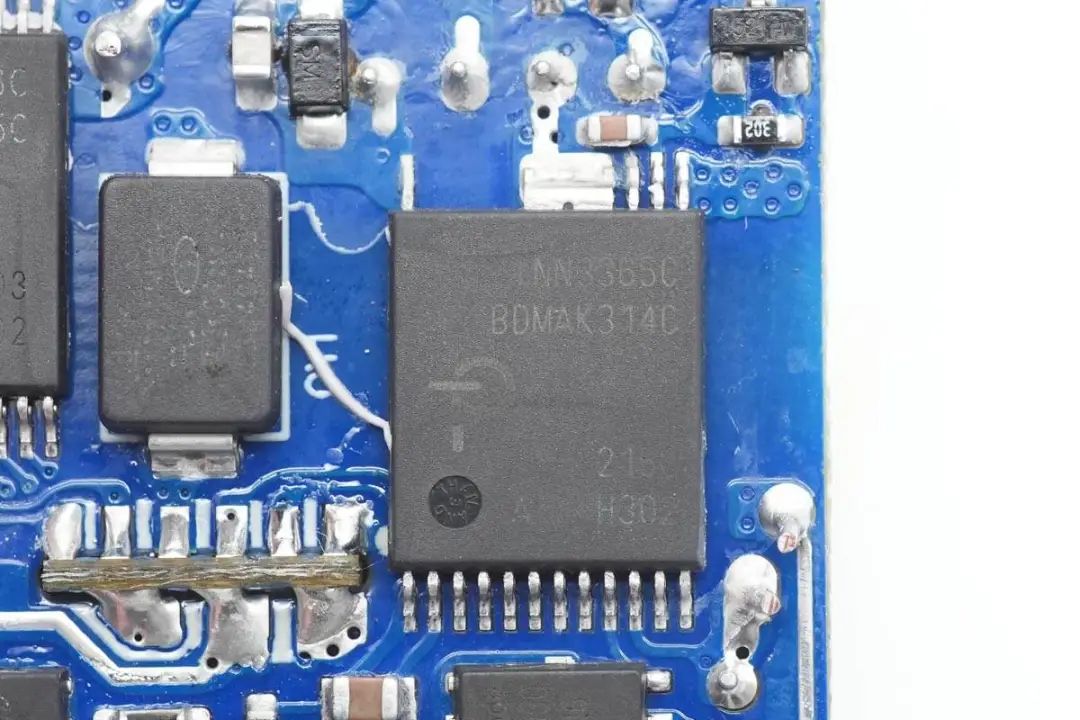

另一顆主控芯片型號為INN3365C，同樣為InnoSwitch3-Pro系列，支持適配器中22W寬電壓應用，兩顆主控芯片配合一大一小變壓器組成兩路獨立的開關電源。

兩顆電解電容用于為初級主控芯片供電，來自豐賓，規格為10μF 50V。

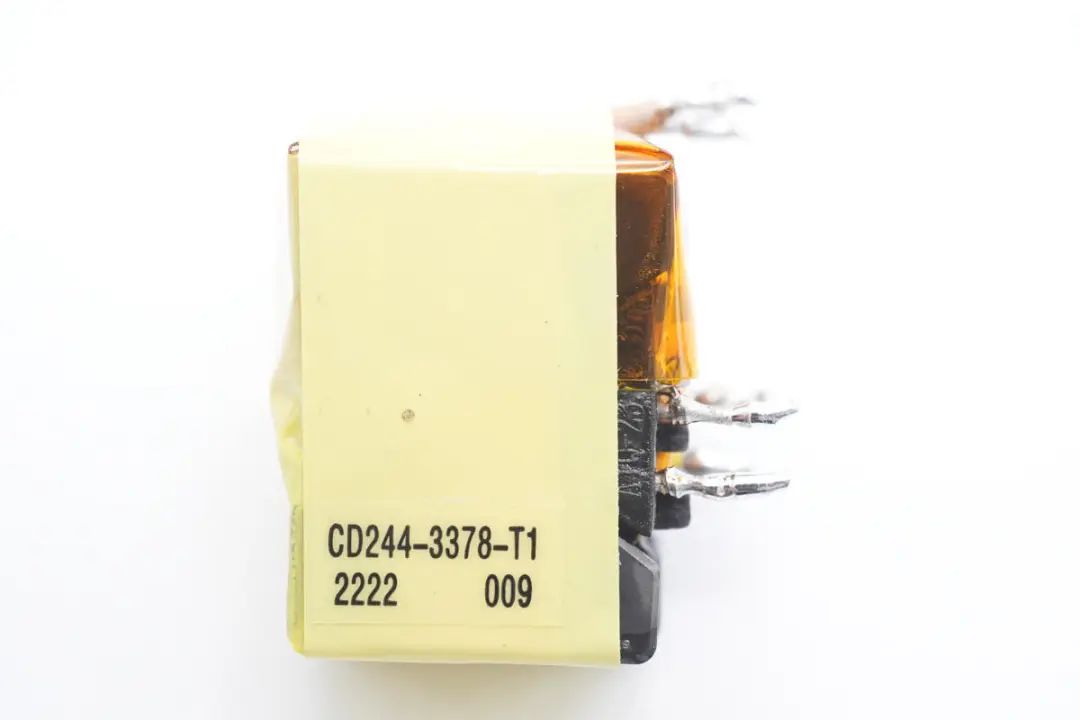

充電器內部的變壓器，CD244表示產品型號，3378表示搭配INN3378C使用。

另一顆較小的變壓器，3365表示搭配INN3365C使用。

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。料號為TMY1102M。

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被倍思高通QC5認證100Ｗ氮化鎵快充、麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，也可應用于海陸通、第一衛、貝爾金等品牌20W迷你快充上，性能獲得客戶一致認可。

對應INN3378C氮化鎵主控芯片的同步整流管來自恒泰柯，型號為HGN080N10AL，是一顆耐壓100V的NMOS，導阻為6.5mΩ，采用DFN5*6封裝。

對應INN3265C主控芯片的同步整流管來自泰德，型號為TDM31090。

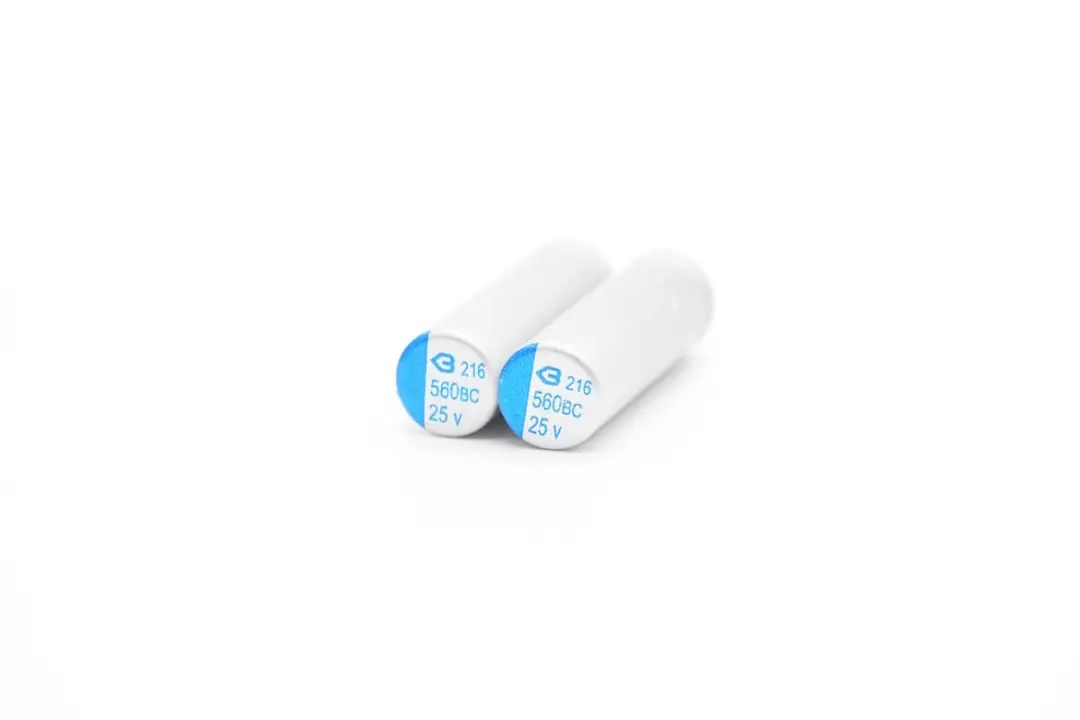

兩顆輸出濾波電容來自綠寶石，BC系列固態電容，規格均為560μF 25V。

充電器輸出端垂直焊接一塊小板，小板上焊接協議芯片和輸出母座。

小板正面焊接一顆協議芯片，USB-A口和兩個USB-C接口以及對應的VBUS開關管和電流取樣電阻。

協議芯片采用英集芯IP2738，三個接口輸出均由其控制。IP2738是一顆雙路協議芯片，支持雙口18-140W快充應用，具備獨立的反饋控制，具備獨立的USB PD控制，相當于兩顆IP2736整合到一顆芯片內部，快充規格與IP2736相同。支持USB PD3.1 28V EPR檔位，并支持PD3.0/PPS等豐富全面的快充協議，兼容性非常好。

英集芯IP2738內置四路獨立的NMOS驅動，可用于多個接口輸出控制，控制多個VBUS開關管進行輸出端口切換以及兩路電源并聯控制，并且支持雙路獨立的過流、過壓以及短路保護，確保使用安全。

充電頭網了解到，英集芯的其它系列快充芯片已被小米、華為、三星等大品牌的產品使用，性能質量獲得客戶的高度認可。

充電器中用于USB-C1接口的VBUS開關管，來自威兆半導體，型號VS3698AE，是一顆耐壓30V的NMOS，導阻為3mΩ，采用PDFN3333封裝。

威兆半導體 VS3698AE 詳細資料。

用于兩路電源輸出并聯，以及USB-C2和USB-A輸出切換的VBUS開關管，均為威兆VS3698AE，五顆MOS管同一型號。

USB-C1與USB-C2接口一覽，垂直過孔焊接固定。

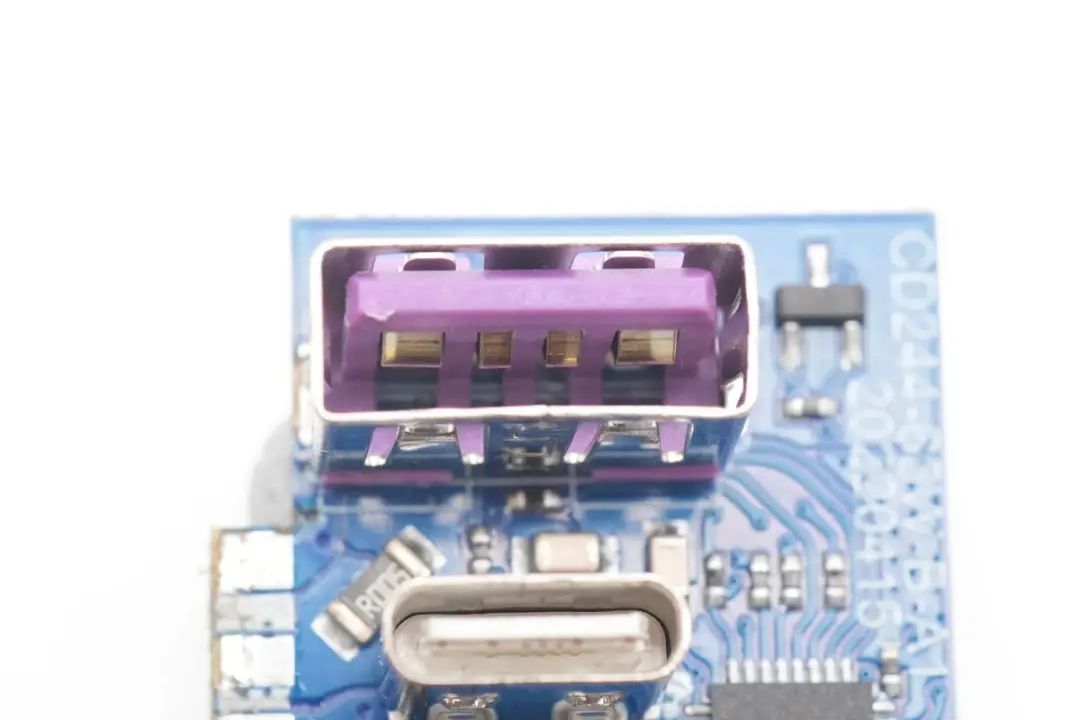

USB-A母座紫色膠芯，正負極加寬設計。

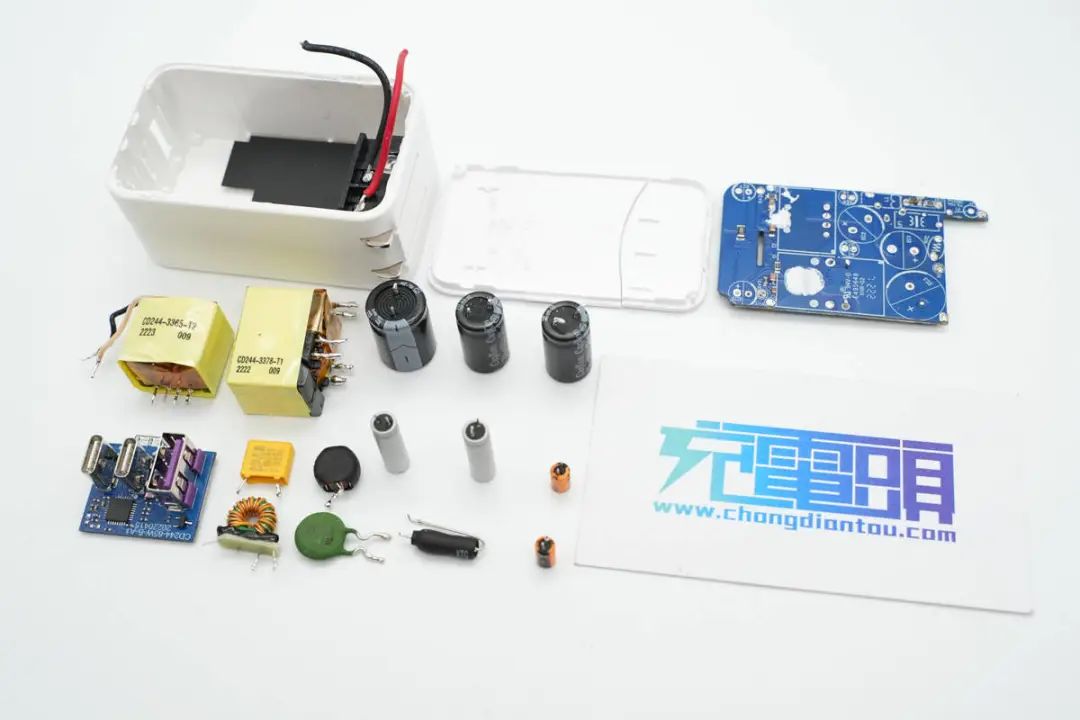

全部拆解完畢，來張全家福。

充電頭網拆解總結

綠聯這款65W氮化鎵充電器采用清新的白色設計，依舊為長條柱狀造型，小巧便攜，獨特的圓角切面外觀設計，使產品別具一格。充電器配備折疊插腳，攜帶方便，具備2C1A輸出接口，支持65W PD快充以及3.3-21V 3A PPS快充，對安卓手機的快充支持很不錯。
