拆解報告：佳域35W雙C口氮化鎵充電器

2024-11-01

隨著蘋果帶起的35W雙口快充風潮，國內多家充電器廠商都已推出對應的雙口充電器，深圳市佳域電子推出了一款雙USB-C接口的氮化鎵充電器，采用折疊插腳設計，小巧便攜，使用方便。這款充電器具備35W快充輸出，雙口同時輸出時仍然支持快充，及支持雙口同時使用時動態分配輸出，大大增強使用體驗。

充電頭網已經拿到佳域推出的這款35W雙USB-C充電器，下面就為大家分享這款產品的內部拆解。

佳域35W充電器外觀

充電器采用PC材質黑色外殼，腰身大部分區域磨砂，兩端亮面設計增加辨識度。

充電器配備可折疊美規插腳，攜帶方便且不會刮傷包里其它設備。

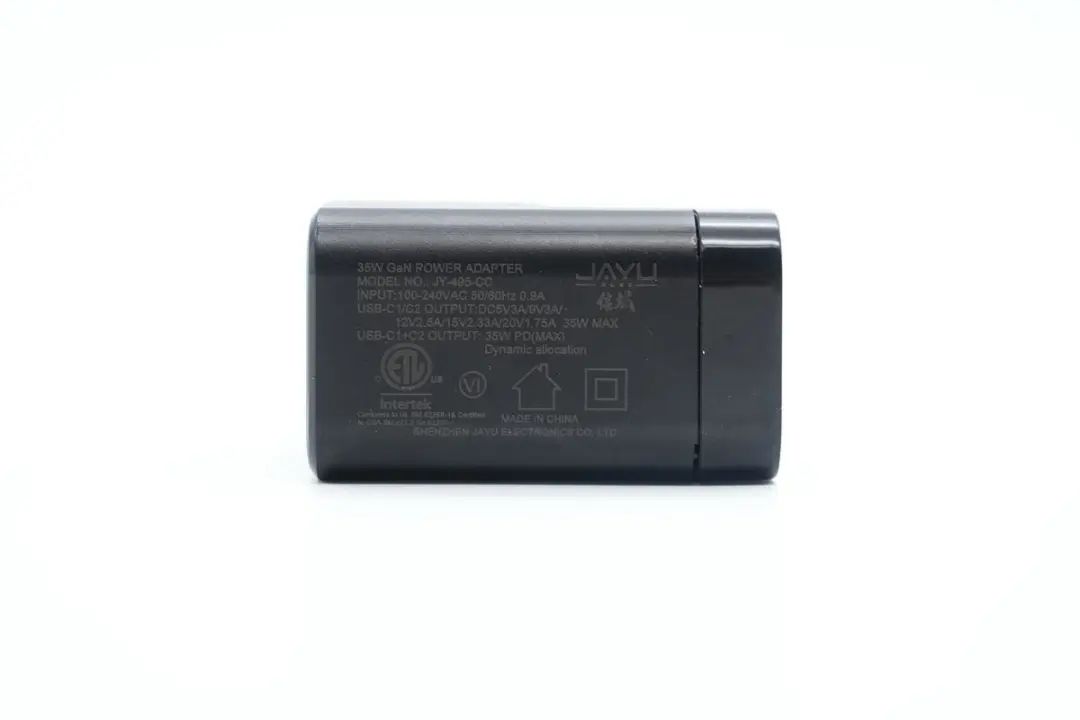

腰身一側面印有充電器參數

型號：JY-495-CC

輸入：100-240V~50/60HZ 0.9A

USB-C1/C2輸出：5V3A、9V3A、12V2.5A、15V2.33A、20V1.75A 35W Max

USB-C1+C2輸出：35W PD（Max）

制造商：深圳市佳域電子有限公司

充電器已經通過了ETL認證，以及VI級能效認證。

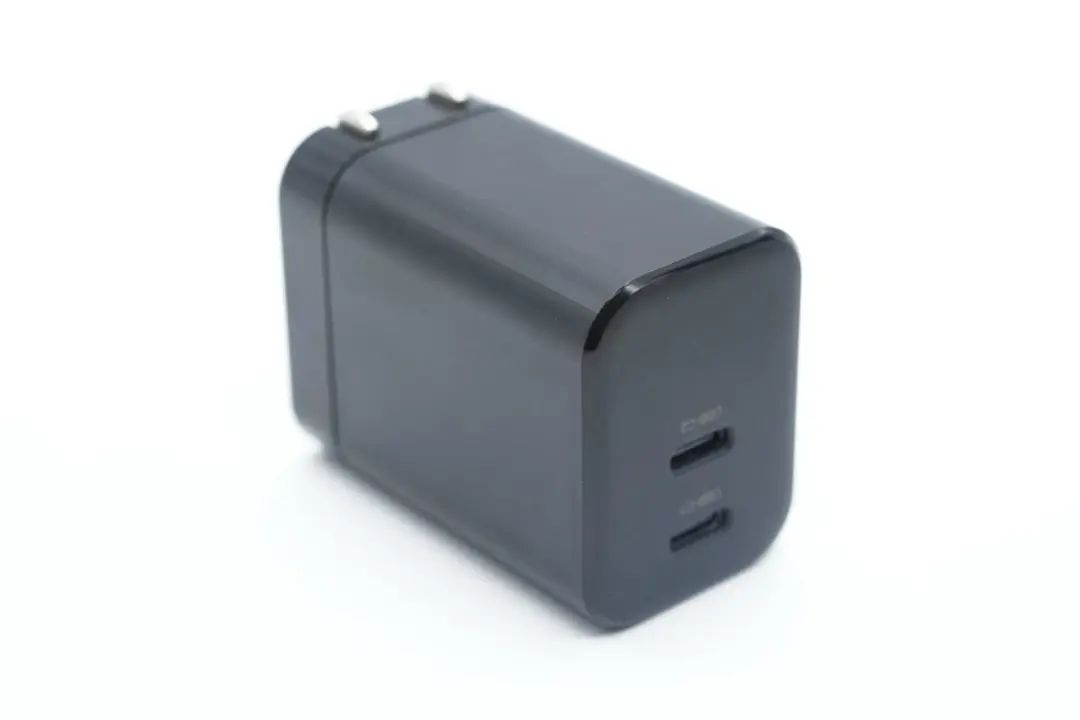

輸出端配備時下熱門雙USB-C接口，接口旁印有區別標識，不過支持功率盲插，使用方便。

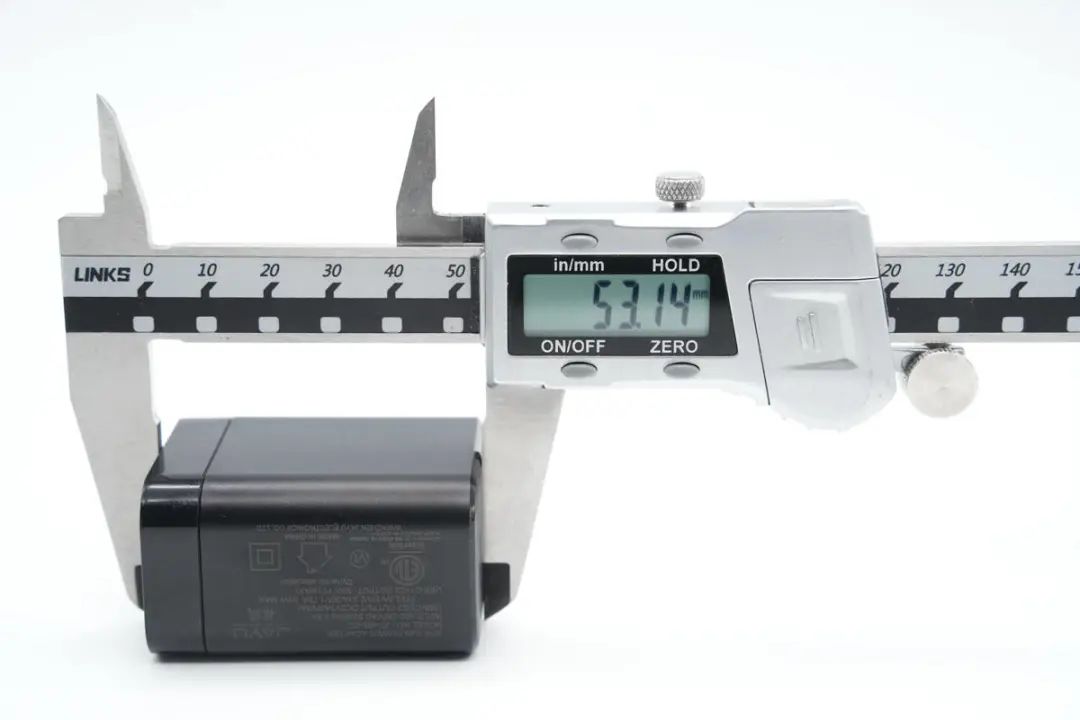

測得充電器機身高度為53.14mm。

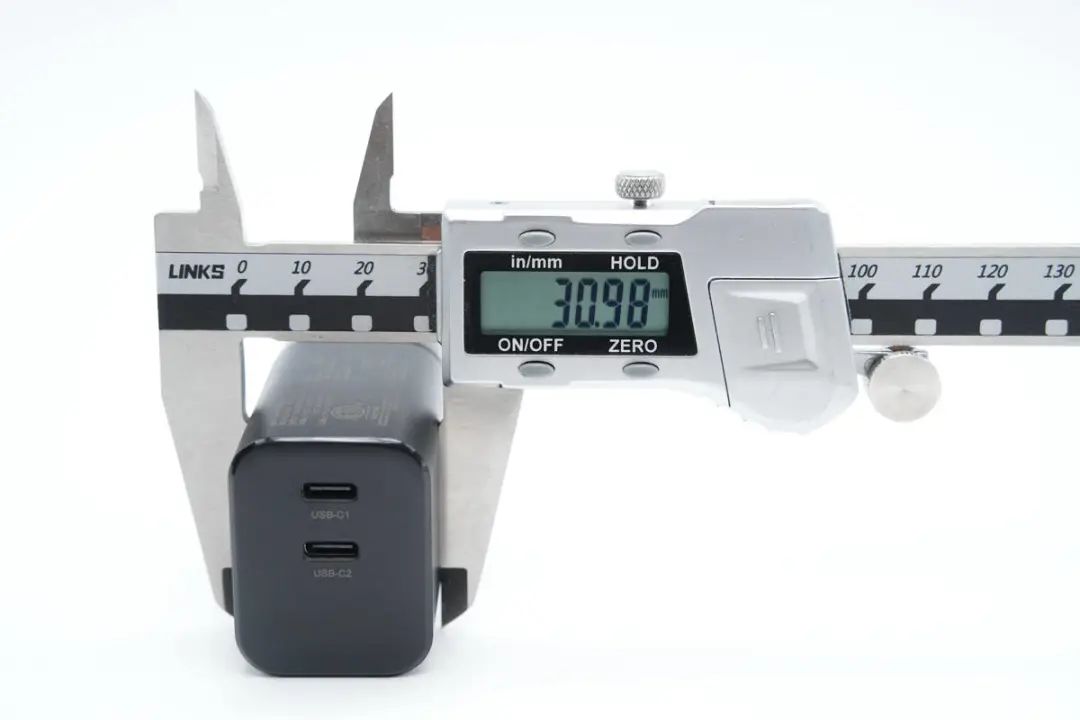

寬度為30.98mm。

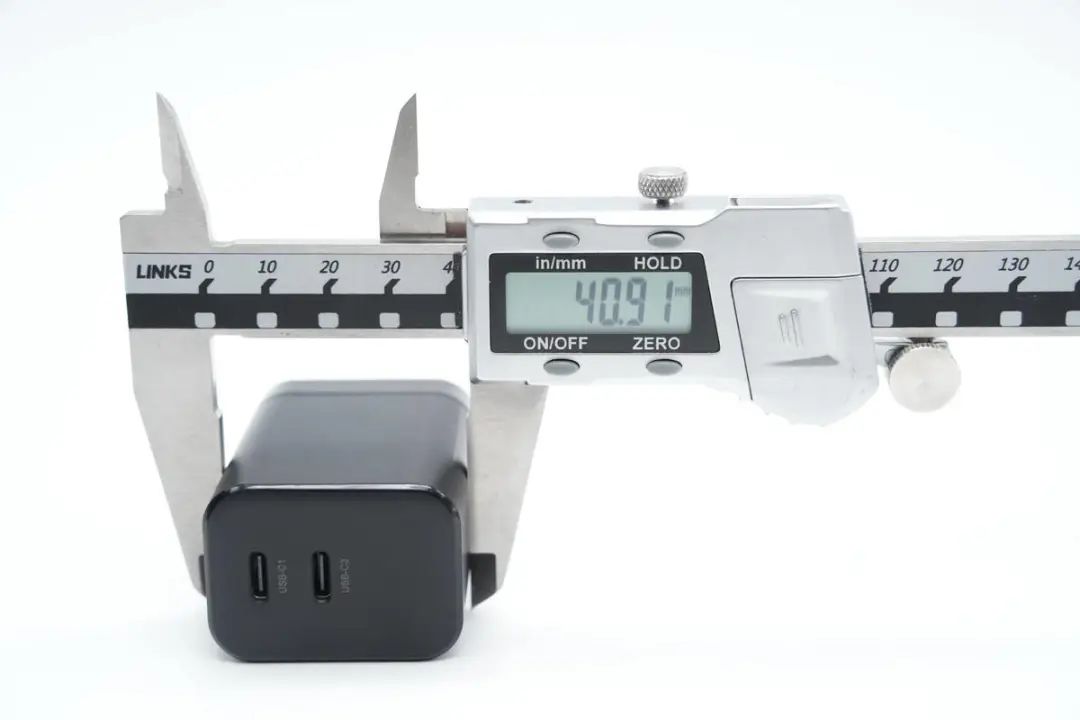

厚度為40.91mm。

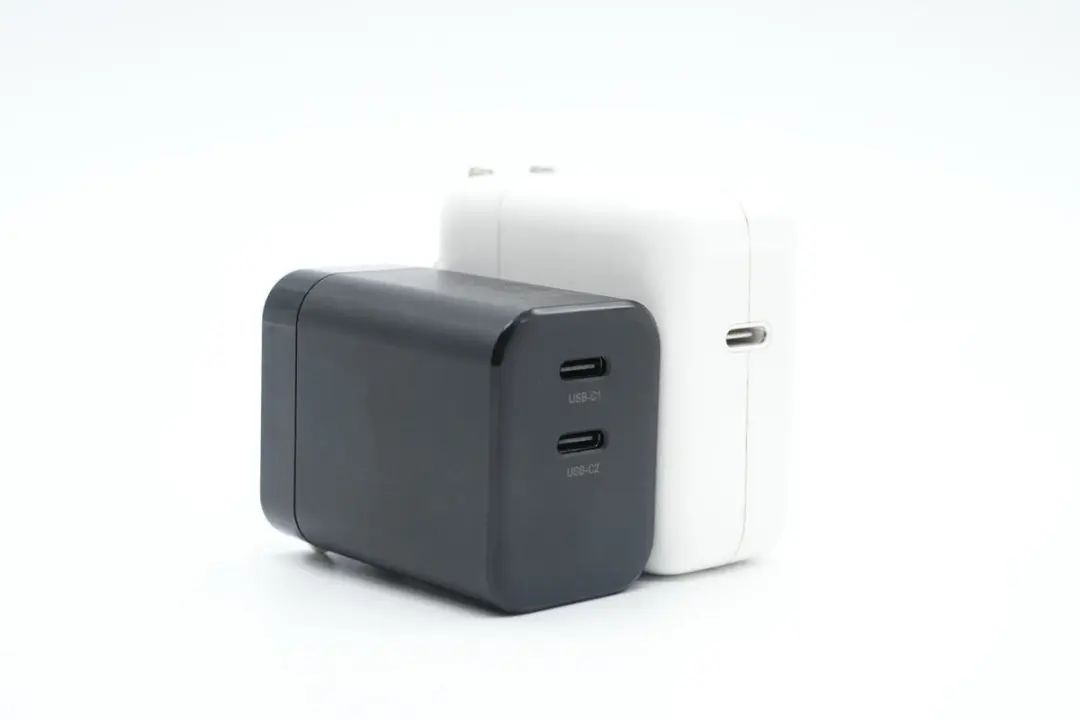

和蘋果30W充電器對比，體積優勢明顯。

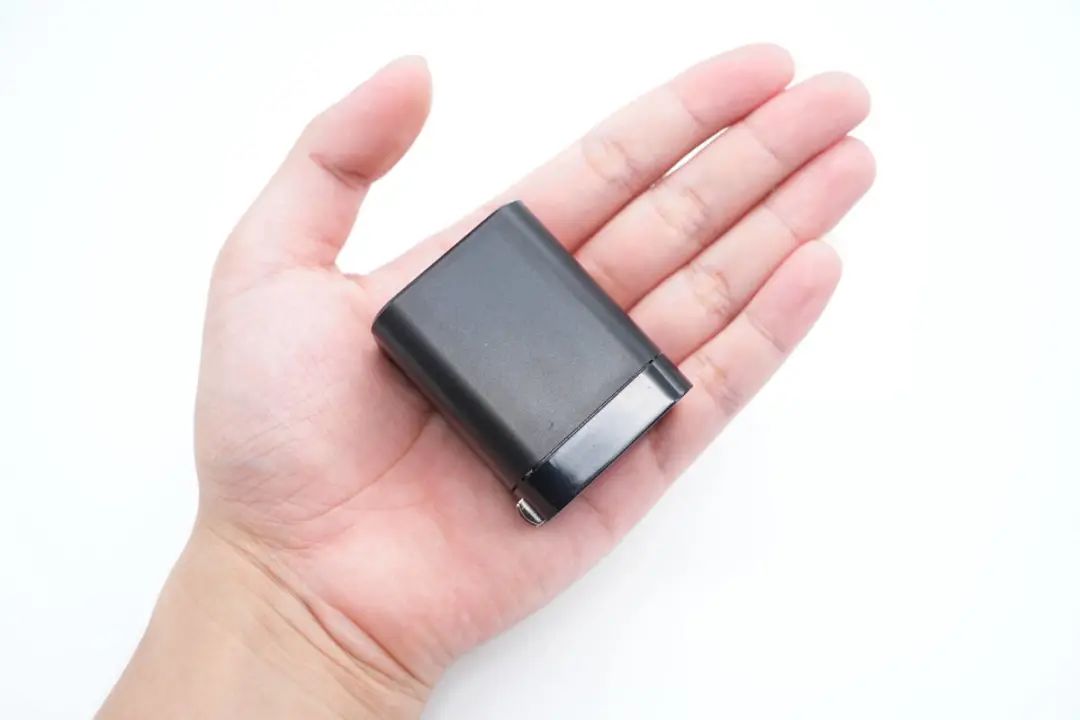

拿在手上的大小直觀感受。

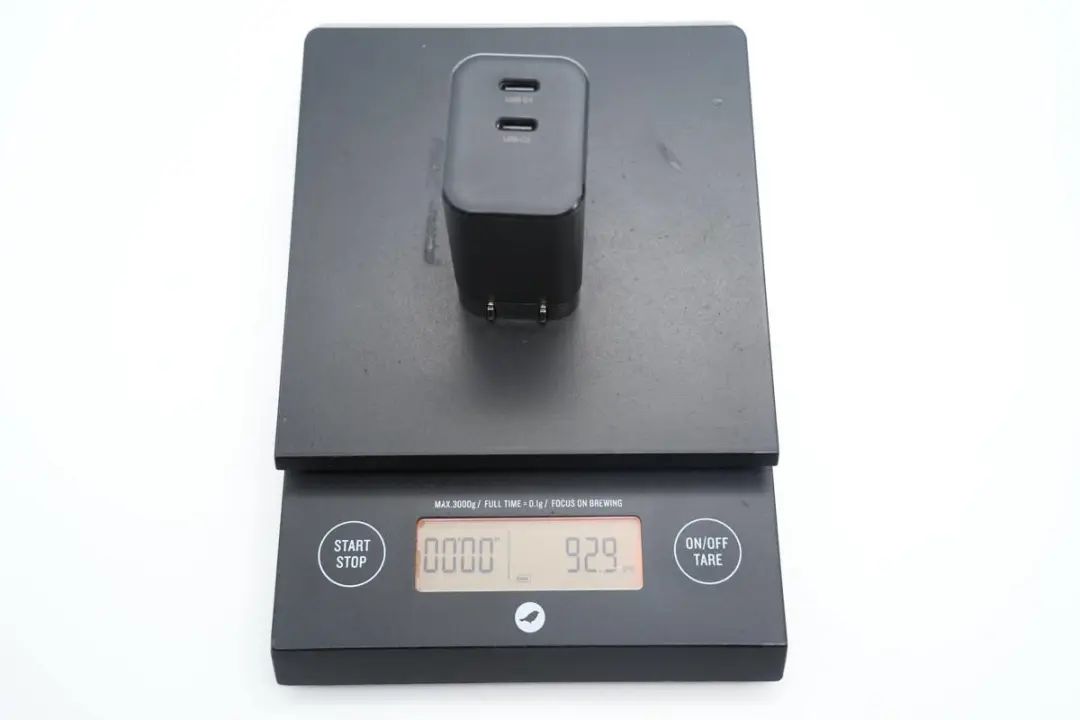

充電器凈重約為93g。

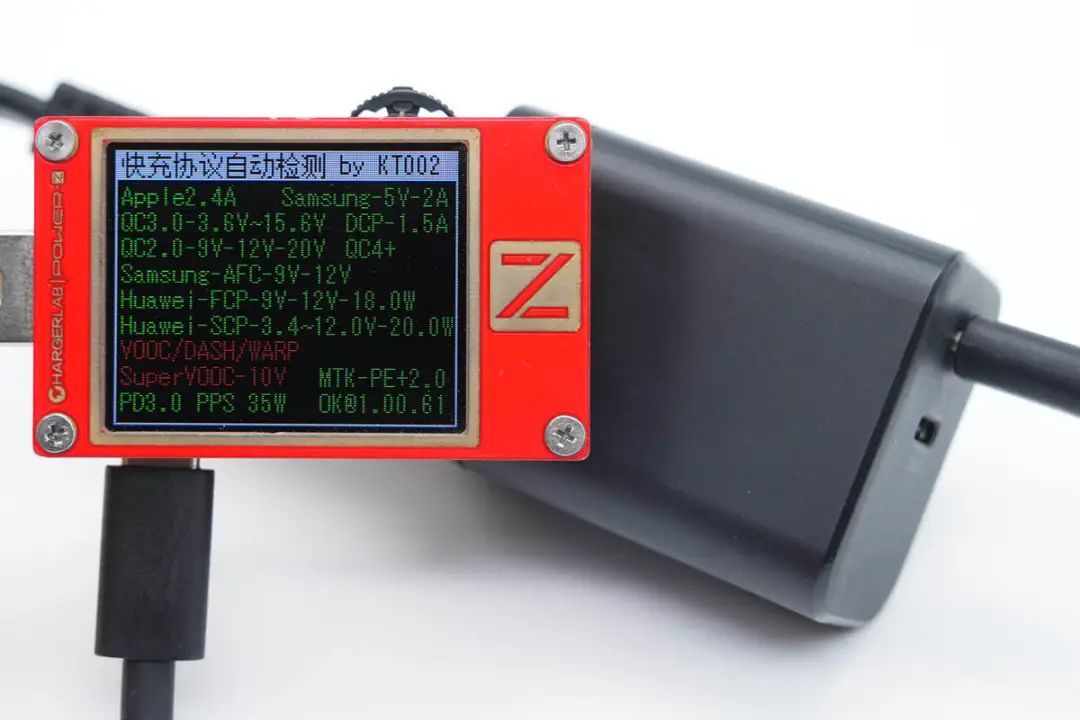

使用ChargerLAB POWER-Z KT002測得USB-C1口支持Apple2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充協議。

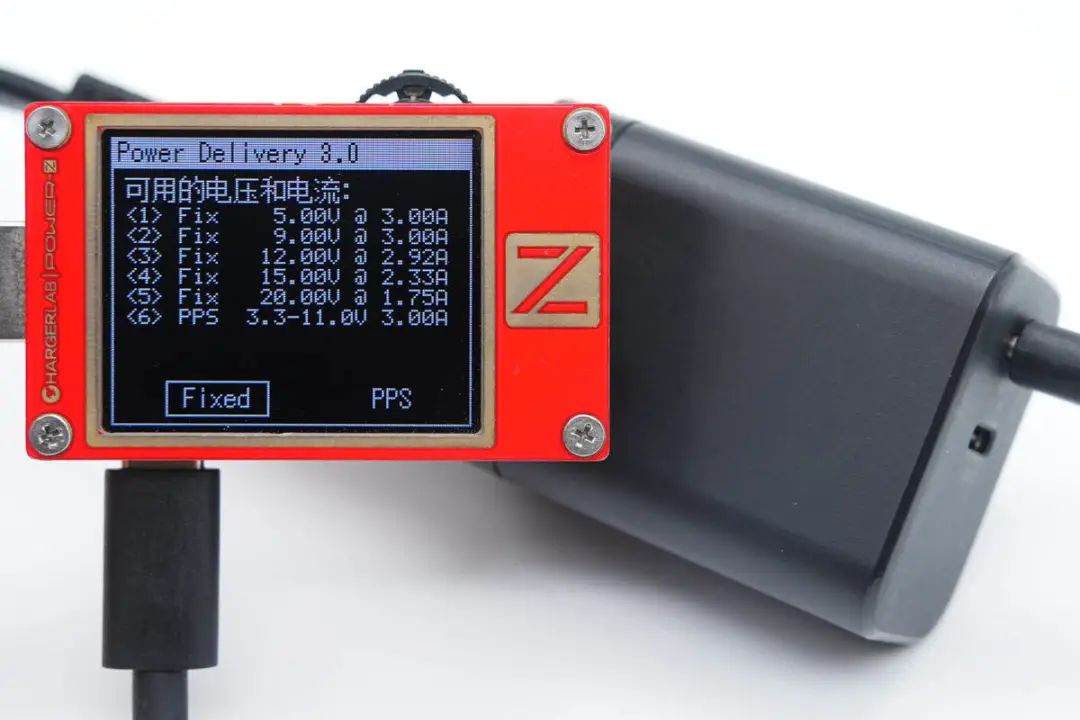

PDO報文顯示C1口還具備5V3A、9V3A、12V2.92A、15V2.33A、20V1.75A五組固定電壓檔位，以及3.3-11V3A一組PPS電壓檔位。

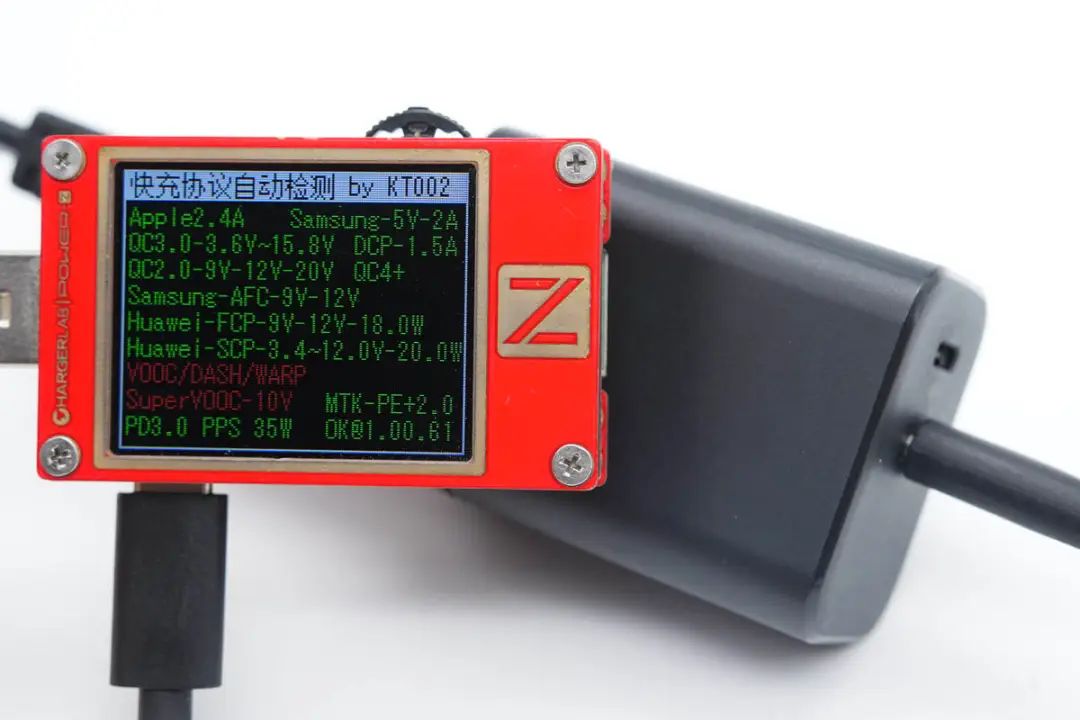

測得USB-C2口兼容協議和C1口的一樣。

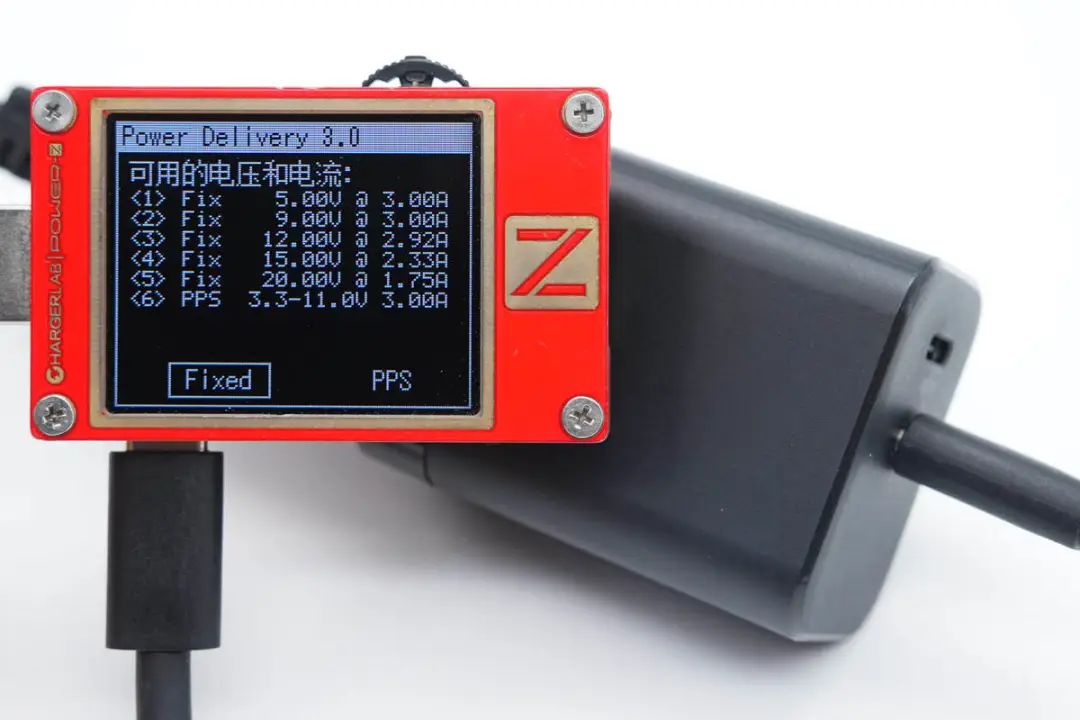

PDO報文也完全相同，即兩個C口單口輸出性能一樣，支持功率盲插。

佳域35W充電器拆解

看完了充電器的開箱和測試，下面我們就對這款充電器進行拆解，看看內部是如何設計的，使用了什么方案。

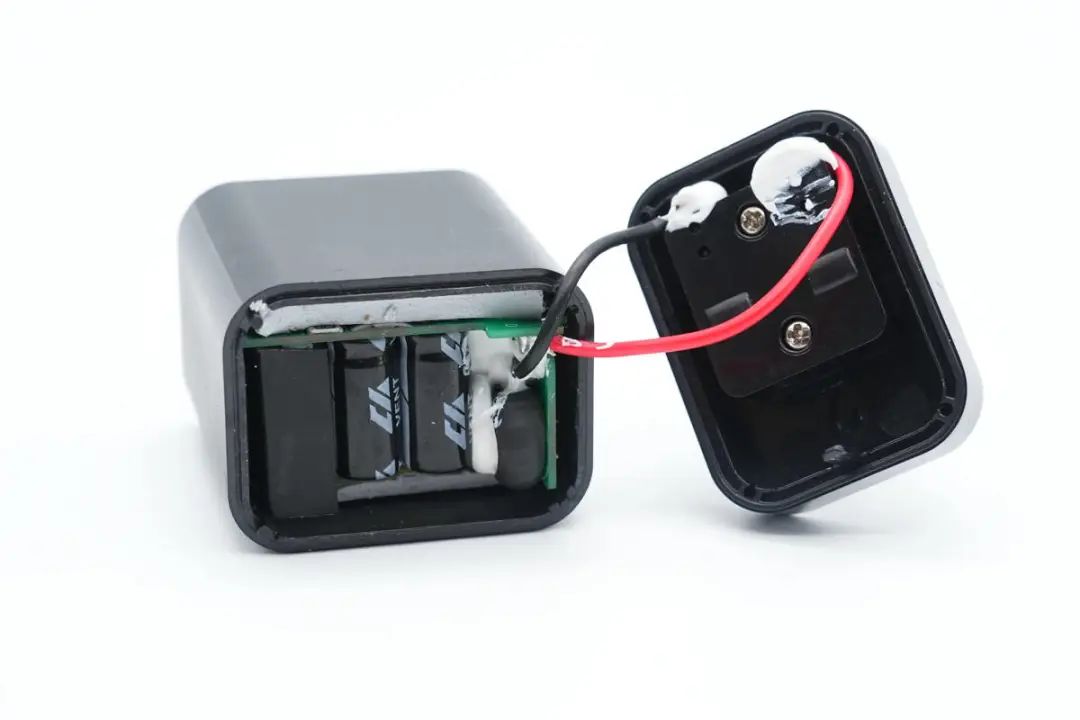

首先從外殼接縫處拆開外殼，折疊插腳和PCBA模塊之間采用導線連接，焊點打膠絕緣加固。

充電器PCBA模塊正反面均覆蓋散熱片，通過與外殼接觸散熱。

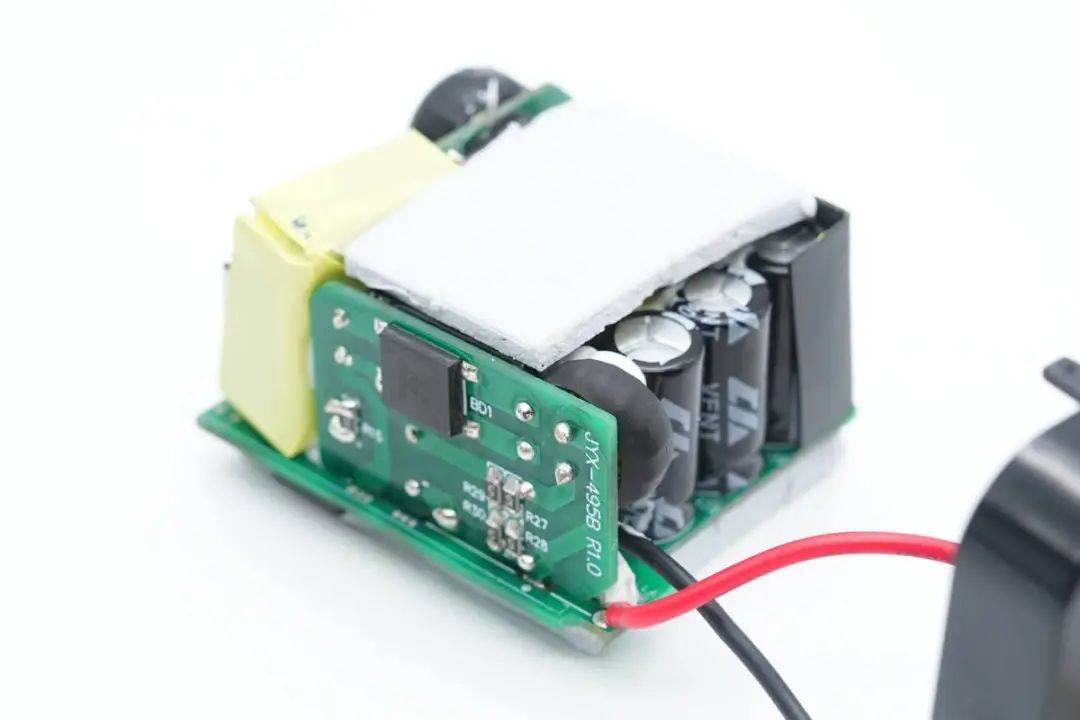

輸入端焊接一塊小板，小板上焊接輸入EMI濾波器件和整流橋，高壓電解電容覆蓋麥拉片絕緣。

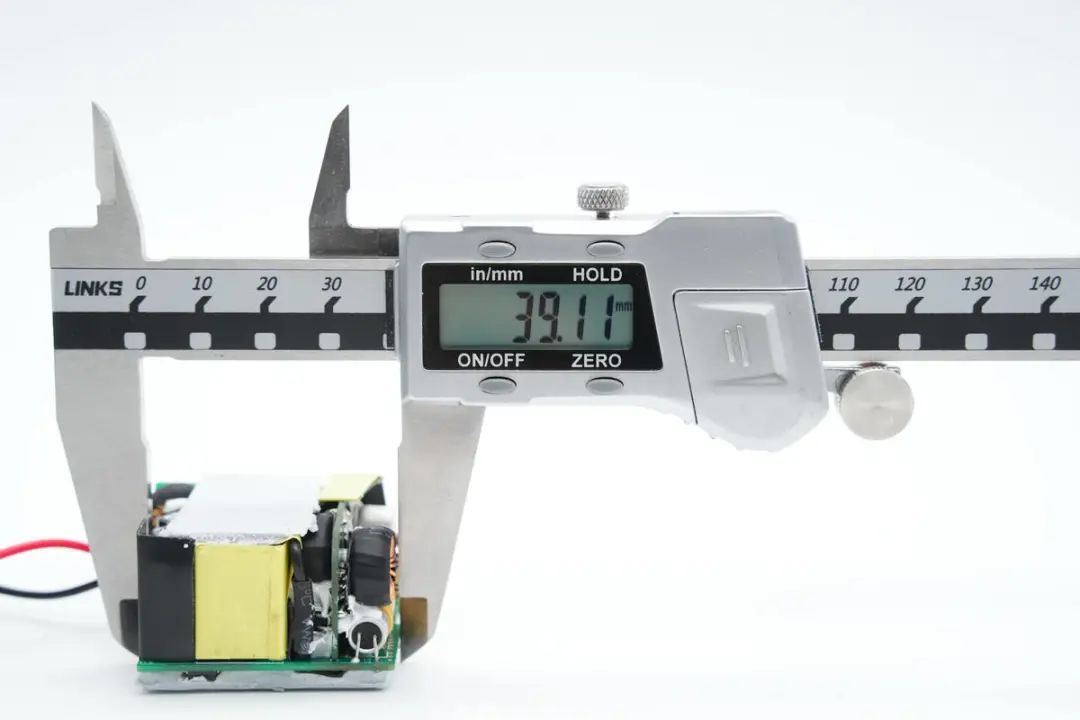

使用游標卡尺測得PCBA模塊長度約為39.11mm。

PCBA模塊寬度約為36.44mm。

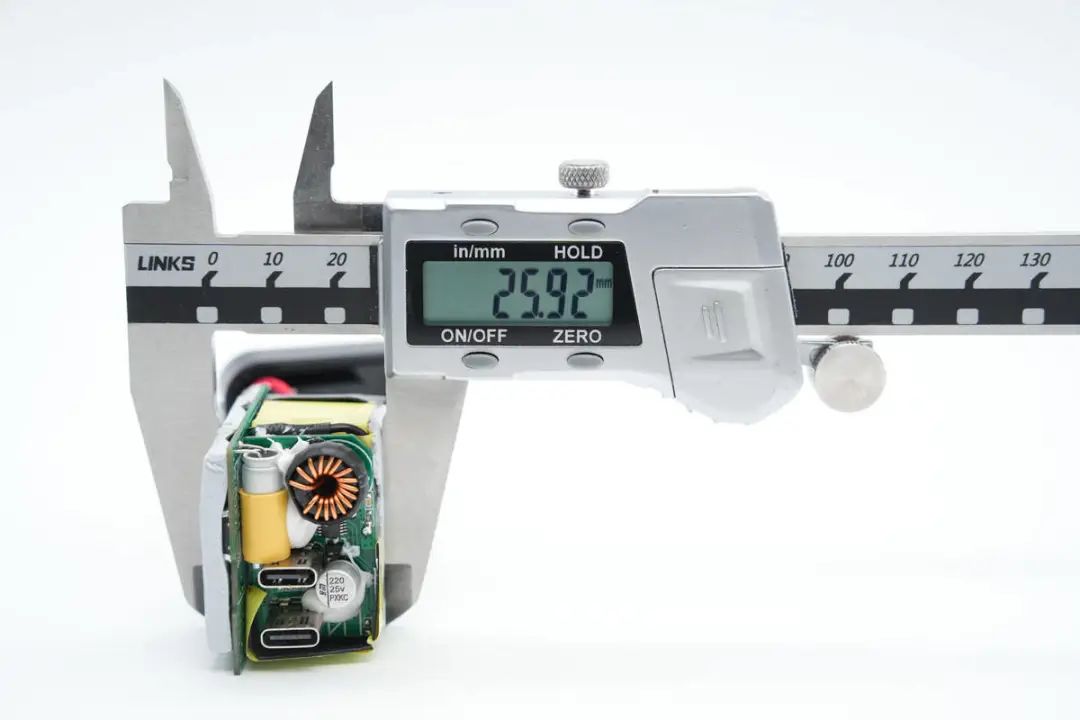

PCBA模塊厚度約為25.92mm。

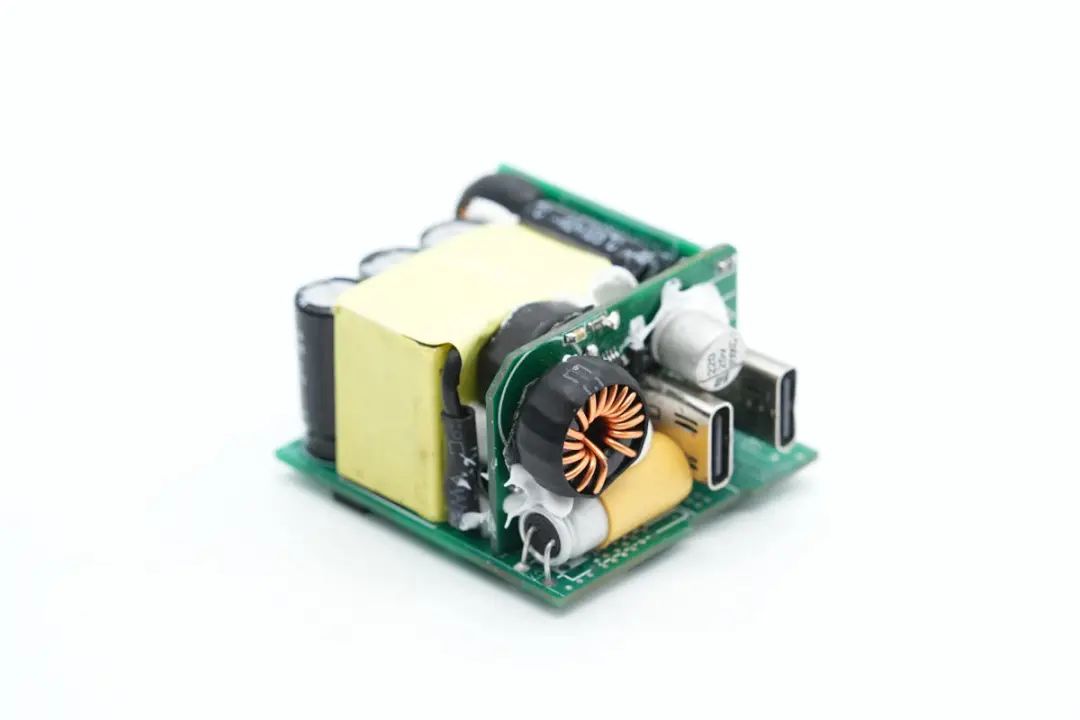

充電器PCBA模塊正面一覽，其中左側為降壓小板，焊接USB-C母座和降壓電路，小板右側為變壓器，左側為高壓濾波電容。底部小板焊接輸入整流橋以及輸入EMI濾波電路。充電器內部使用了兩塊小板，提升空間利用率。

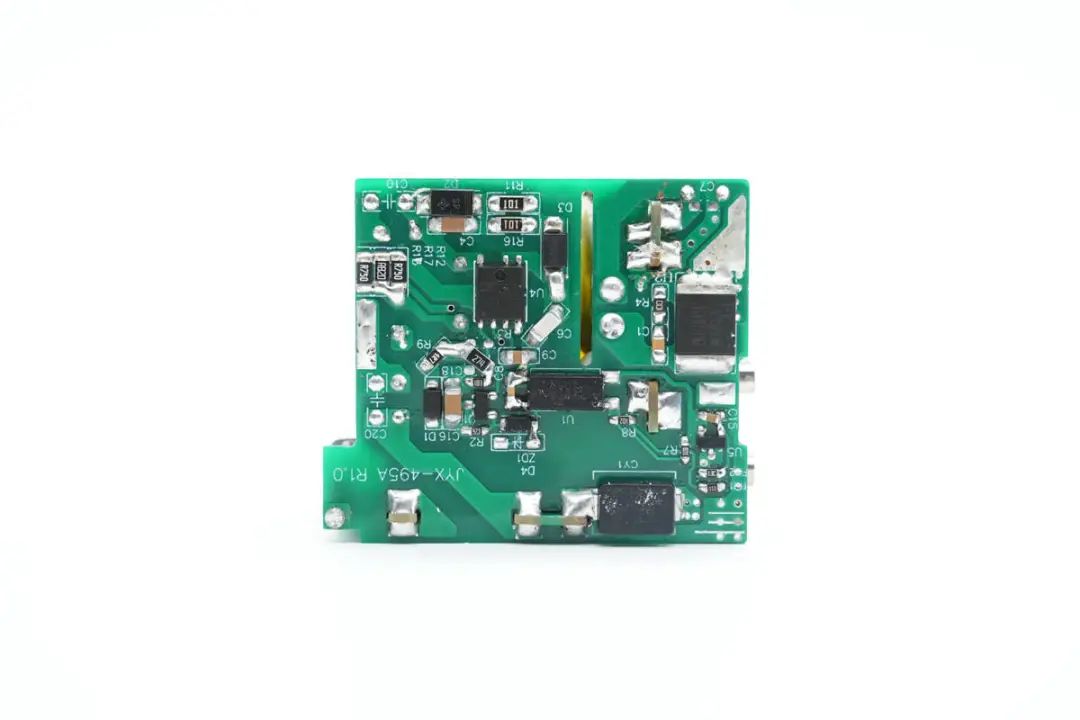

PCBA模塊背面焊接氮化鎵合封芯片，貼片Y電容和同步整流芯片，光耦用于輸出電壓反饋，充電器內部初次級分界明顯。通過觀察發現，這款充電器內置了合封氮化鎵芯片，采用高頻QR開關電源架構，同步整流，固定電壓輸出，由降壓小板根據負載需求降壓調節電壓輸出。下面我們從輸入端開始了解各個器件的信息。

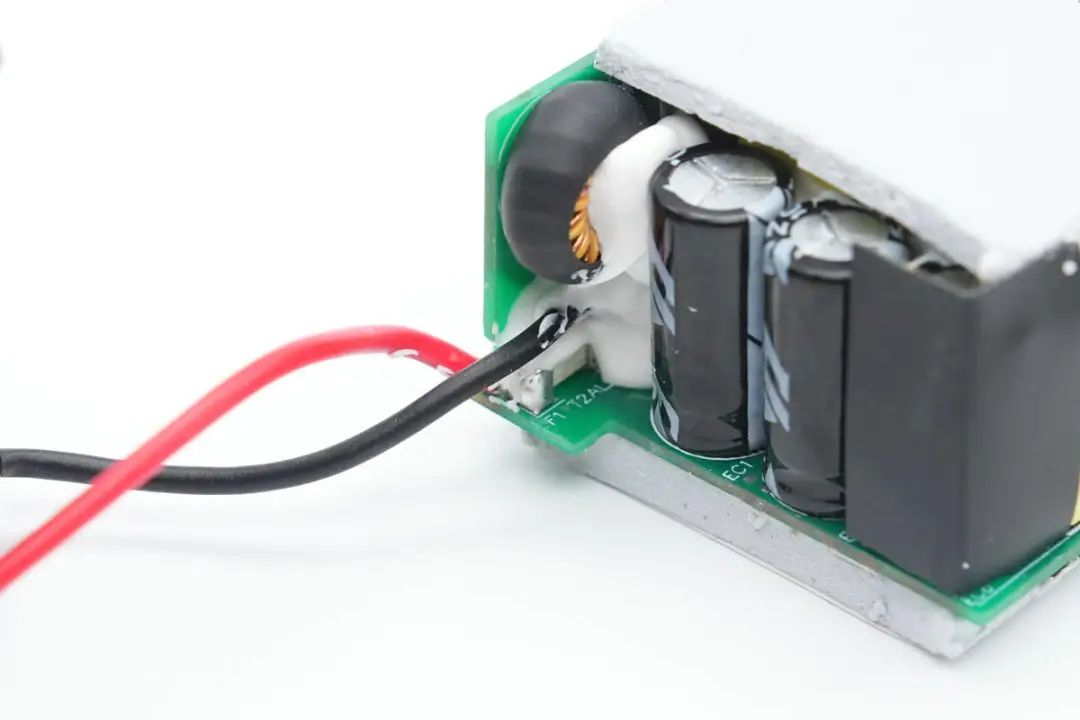

交流輸入通過導線焊接連接到側面的小板上。

焊接拆下側面的小板，輸入端焊接一顆延時保險絲，來自誠潤，規格為2A。

小板正面焊接共模電感，安規X2電容，NTC浪涌抑制電阻，差模電感和濾波電容。

小板背面焊接一顆整流橋和X電容放電電阻。

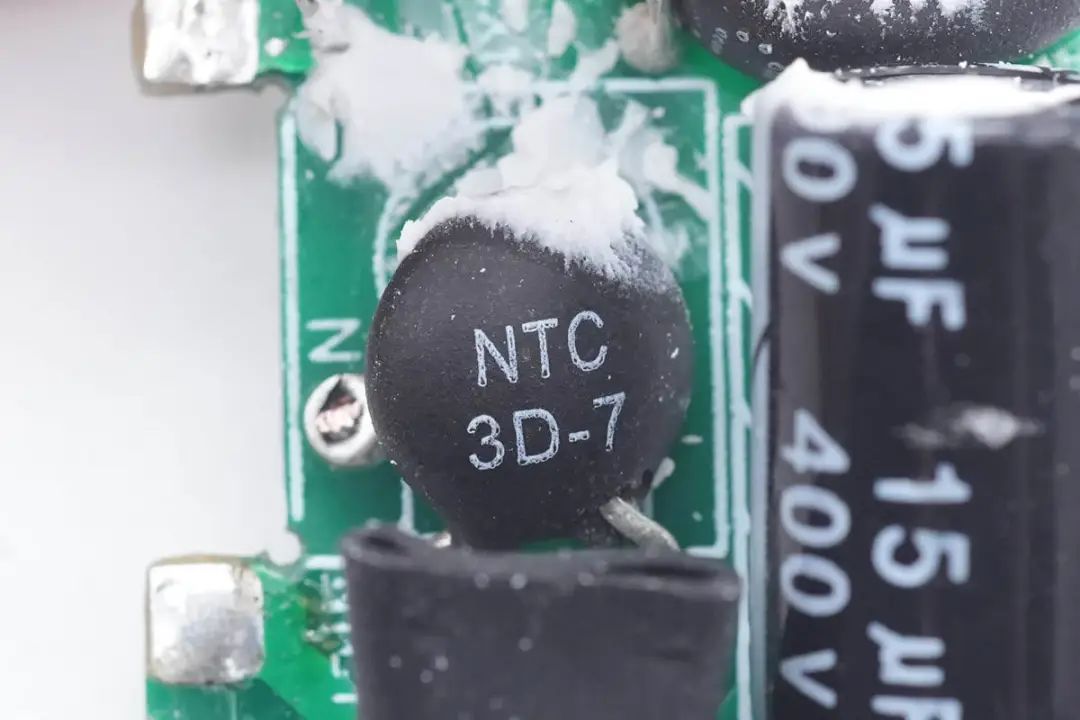

輸入端NTC熱敏電阻絲印3D-7，直徑為7mm，冷態電阻3Ω，用于抑制充電器插電時的浪涌電流。

安規X電容來自WQC威慶電子，規格為0.1μF。

共模電感特寫，采用漆包線和絕緣線繞制，外套熱縮管絕緣。

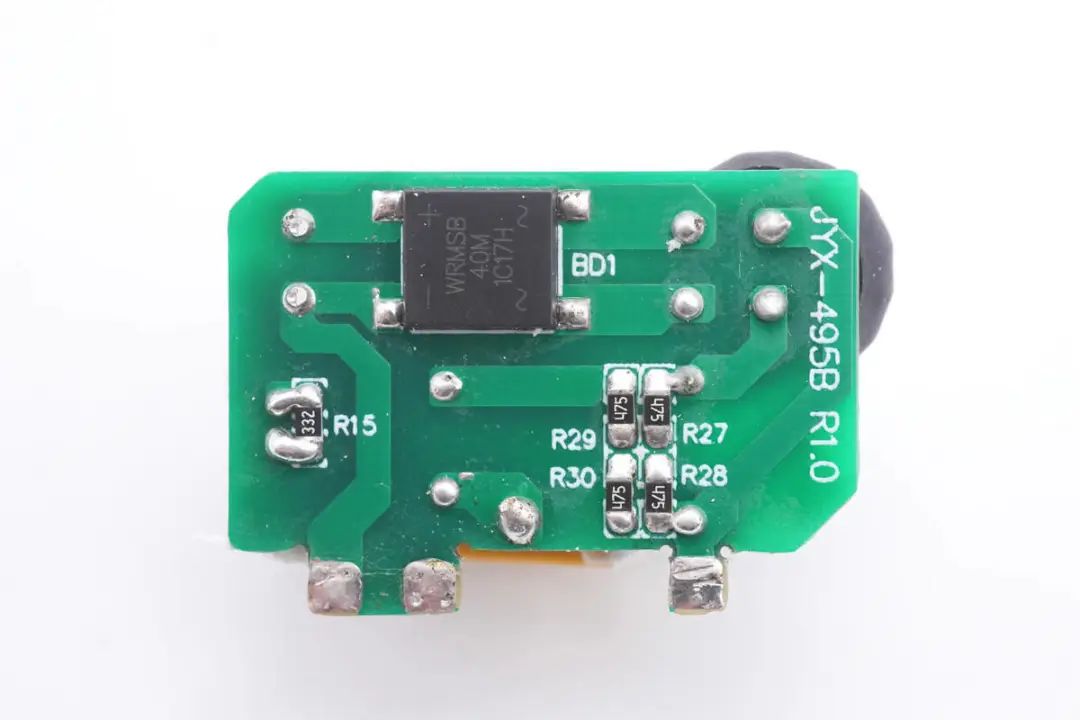

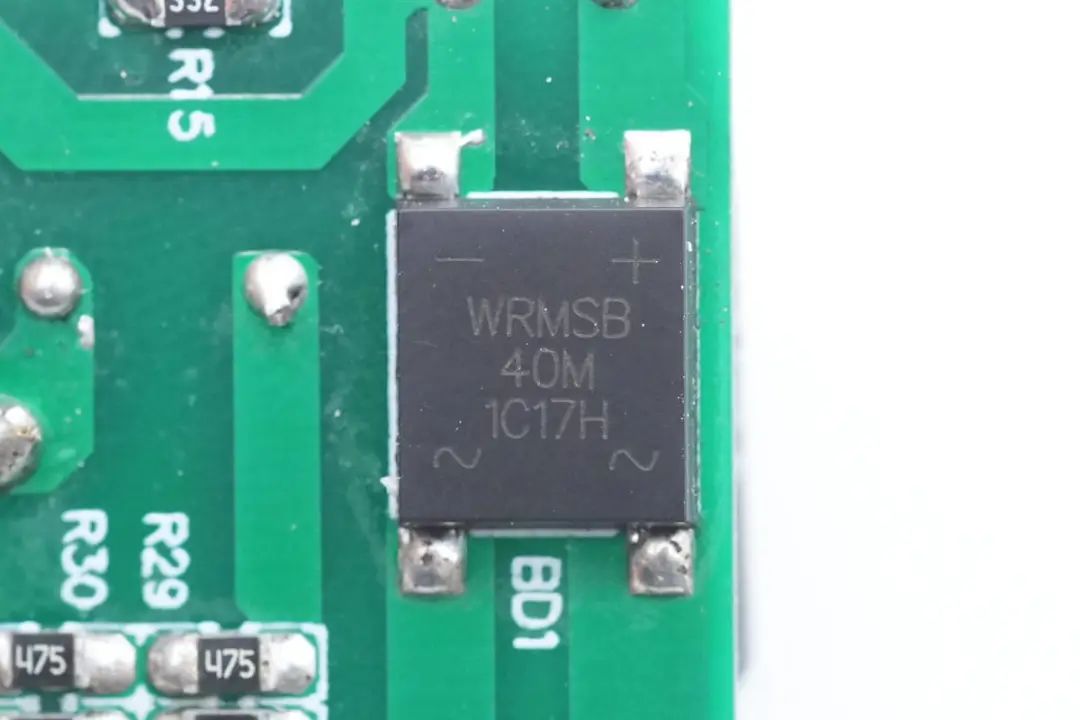

小板背面焊接一顆WRMSB40M整流橋，WRMSB40M來自深圳市沃爾德實業有限公司，這顆軟橋通過較軟的恢復曲線，比較平滑的關斷特性，可以降低二極管結電容達到非常少的諧波振蕩產生的效果。

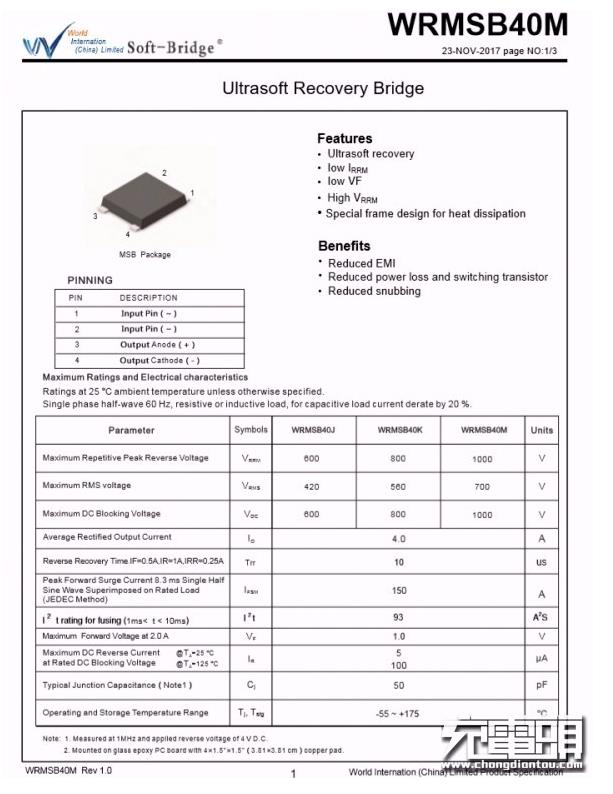

沃爾德WRMSB40M詳細資料信息。

充電頭網了解到，沃爾德軟橋還被OPPO 50Ｗ餅干氮化鎵快充、鴻達順65W 氮化鎵充電器、飛頻65W USB PD氮化鎵充電器、ROCK 65W氮化鎵充電器、麥多多65W氮化鎵充電器、麥多多30W 1A1C快充充電器等多款產品采用，性能獲得客戶的一致認可。

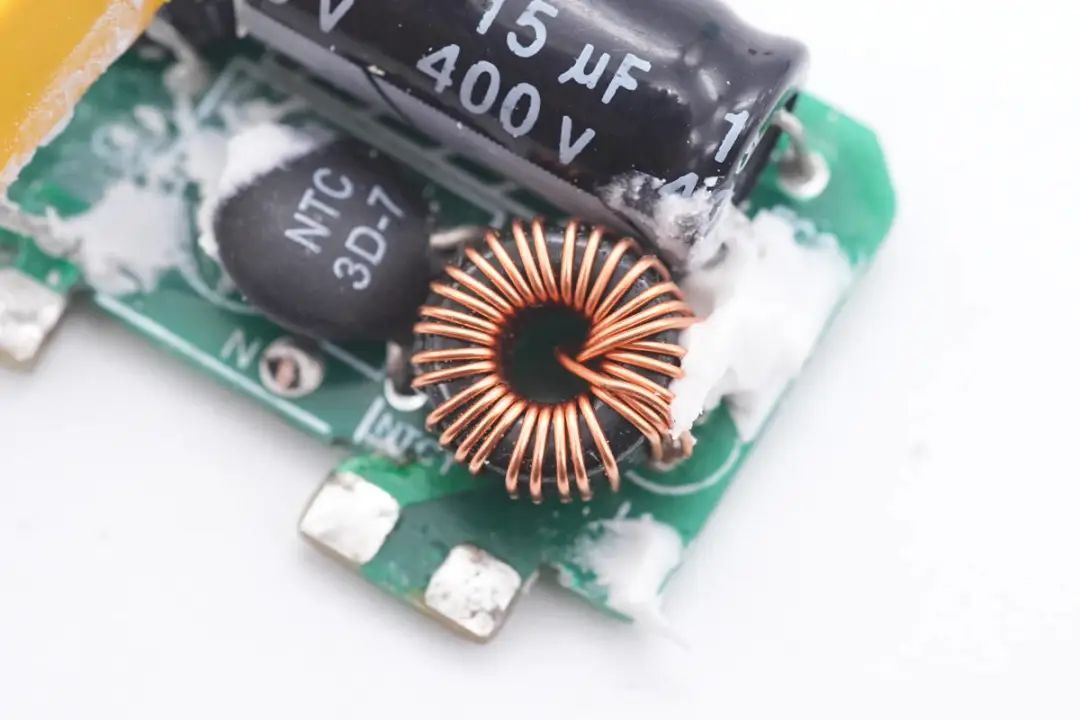

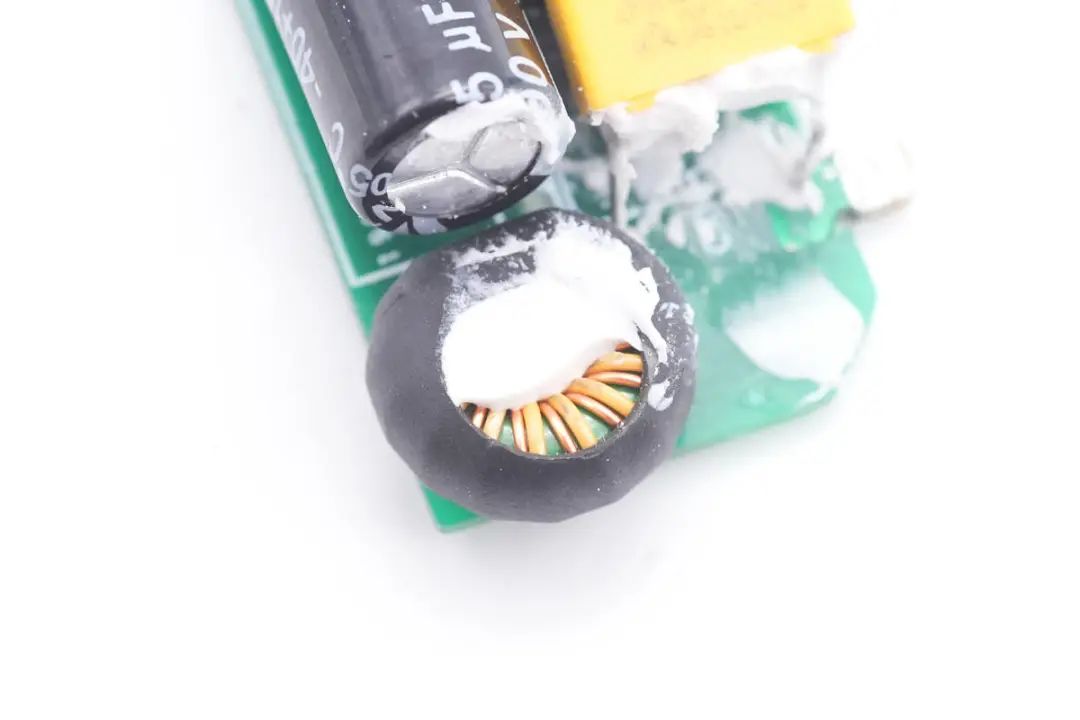

差模電感采用漆包線繞制，外套熱縮管絕緣，小板上焊接一顆高壓濾波電容，規格為15μF 400V。

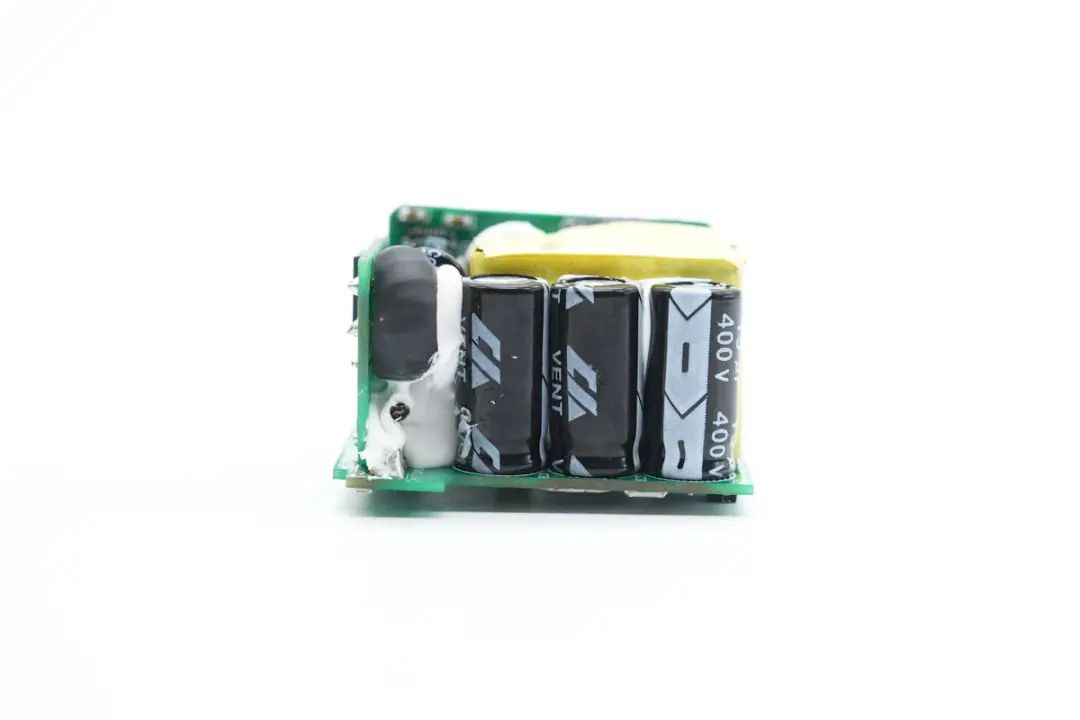

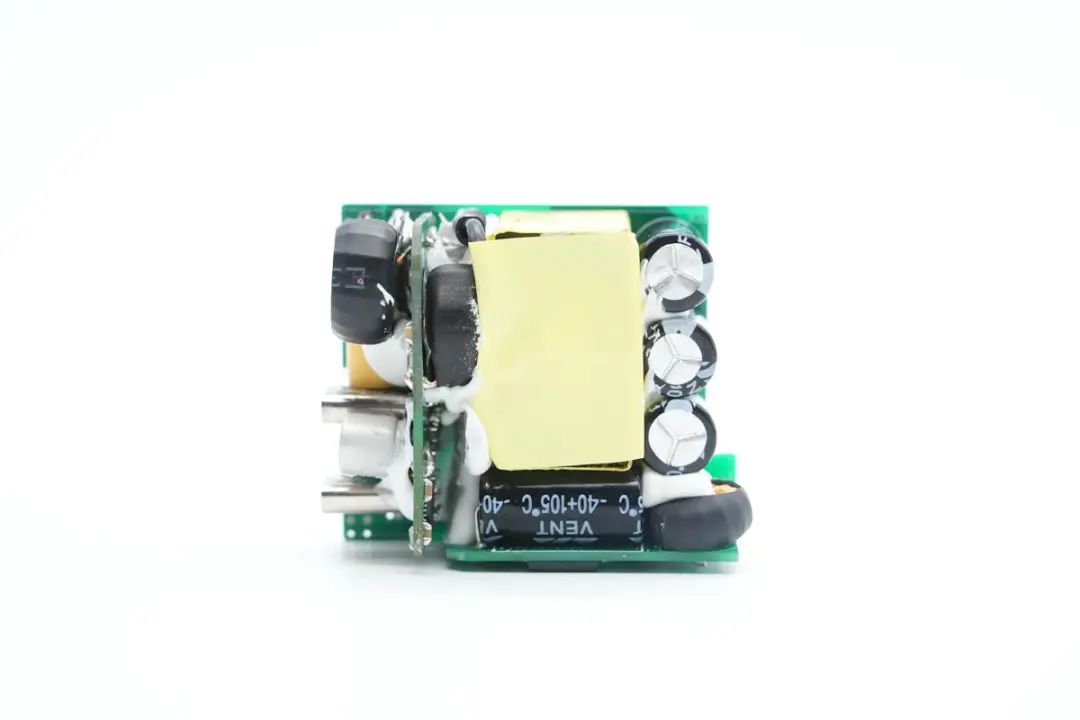

PCBA模塊側面一覽，焊接三顆濾波電解電容。

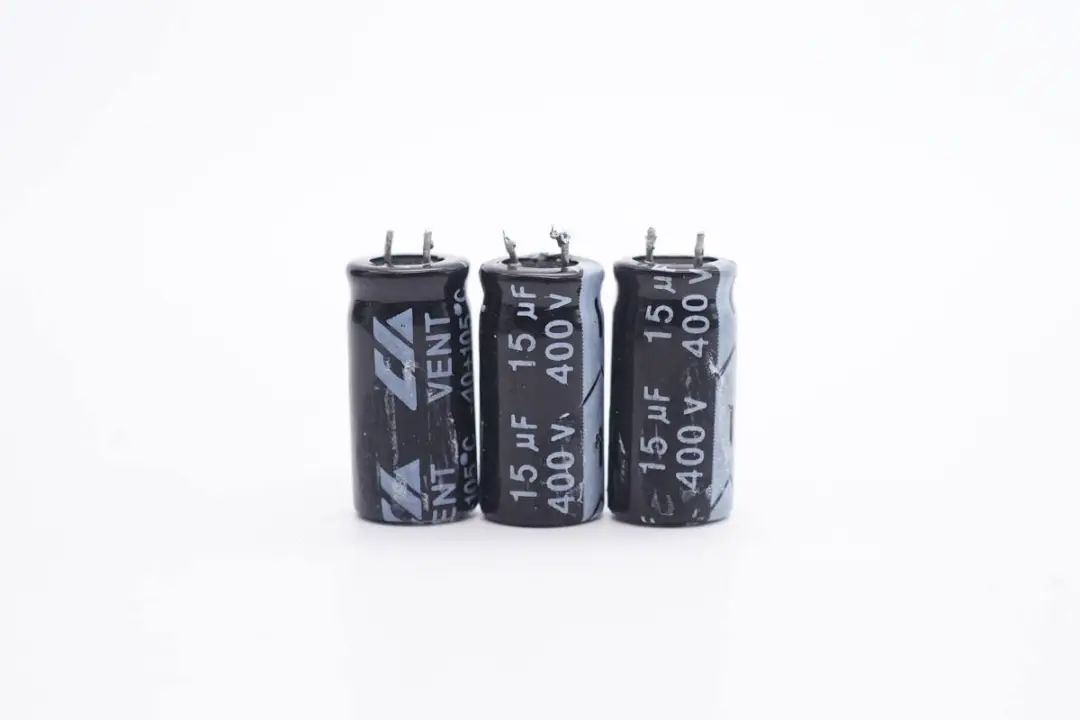

濾波電容規格均為15μF 400V，四顆并聯共60μF容量。

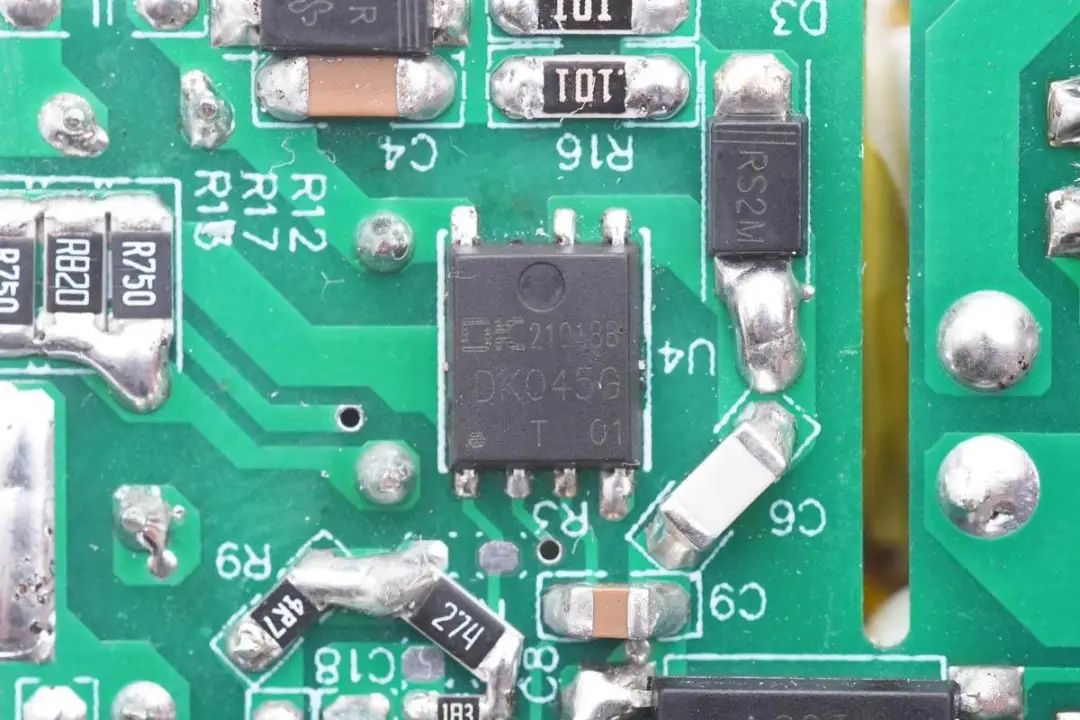

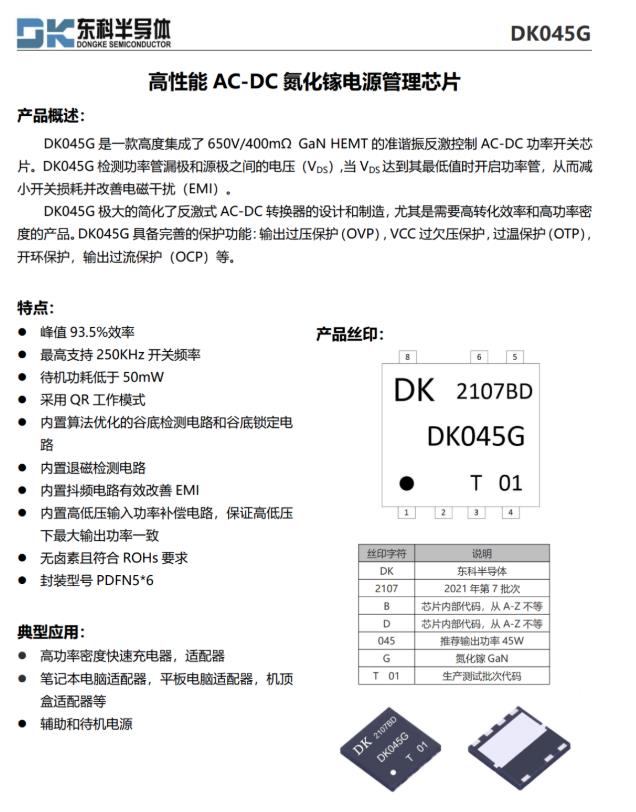

初級主控芯片采用東科DK045G，是一款高度集成了650V/400mΩ GaN HEMT 的準諧振反激控制 AC-DC 功率開關芯片，支持45W及以下功率應用。DK045G檢測功率管漏極和源極之間的電壓（VDS），當 VDS達到其最低值時開啟功率管，從而減小開關損耗并改善電磁干擾（EMI）。東科DK065G采用PDFN5*6封裝模式，可廣泛應用于高功率密度PD快充、筆記本平板電腦適配器以及輔助和待機電源。

DK045G極大的簡化了反激式AC-DC轉換器的設計和制造，尤其是需要高轉化效率和高功率密度的產品。DK045G具備完善的保護功能：輸出過壓保護（OVP），VCC過欠壓保護，過溫保護（OTP），開環保護，輸出過流保護（OCP）等。

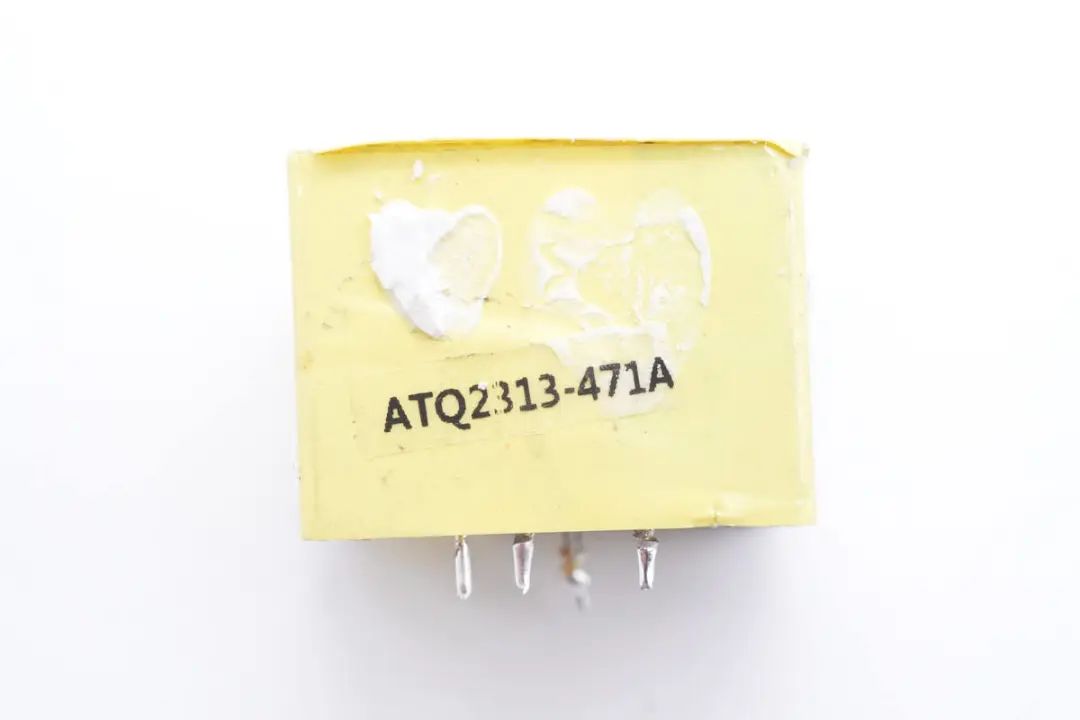

變壓器采用ATQ2313磁芯，纏繞膠帶包裹絕緣。

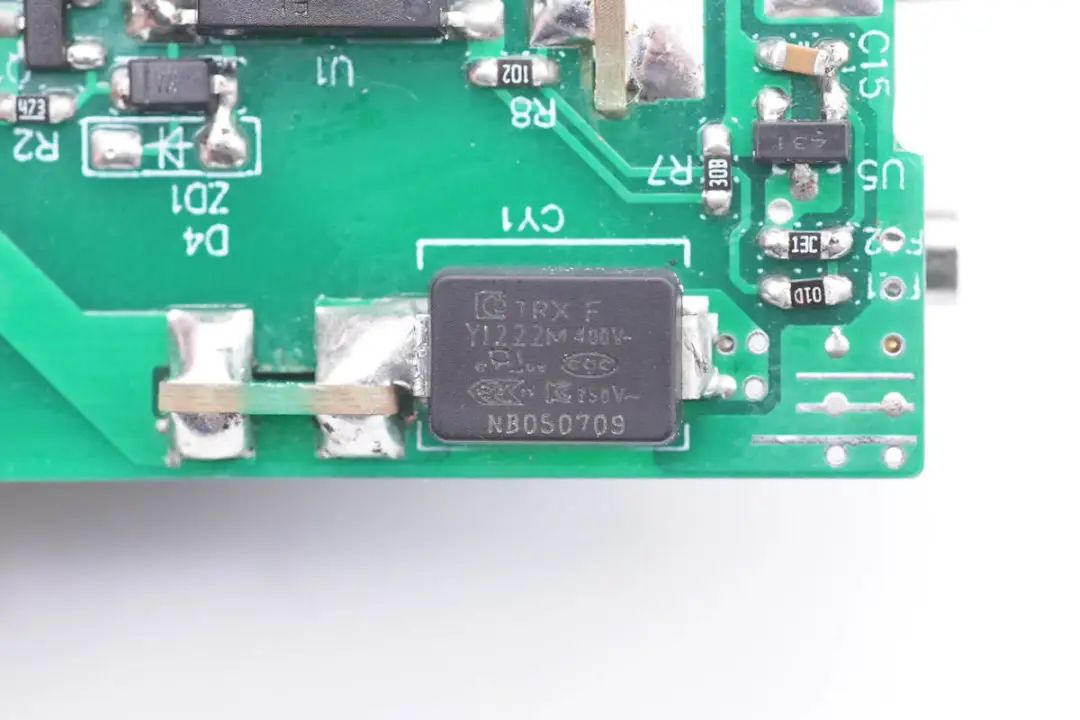

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。料號為T(mén)MY1222M。

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被倍思高通QC5認證100Ｗ氮化鎵快充、麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，也可應用于海陸通、第一衛、貝爾金等品牌20W迷你快充上，性能獲得客戶一致認可。

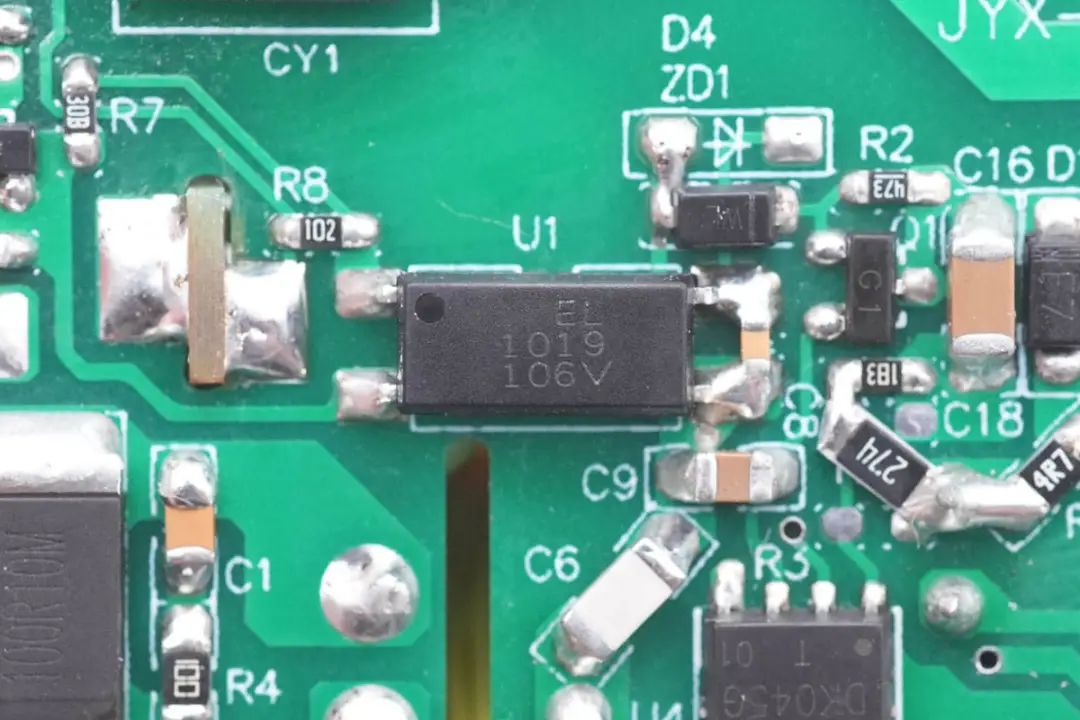

EL1019光耦用于輸出電壓反饋。

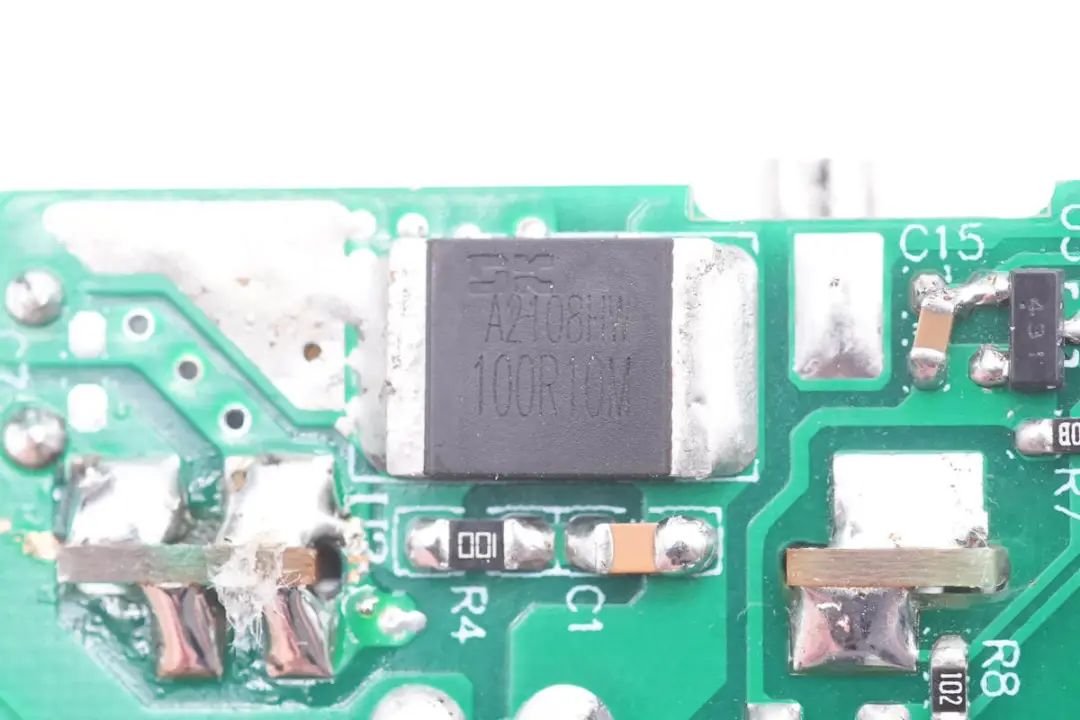

同步整流芯片來自東科，絲印100R10M，實際型號為DK5V100R10M，是一款零外圍的同步整流芯片，內置100V耐壓，10mΩ導阻的同步整流管，支持CCM，DCM和QR運行模式，可直接替代肖特基二極管，提升電源轉換效率。

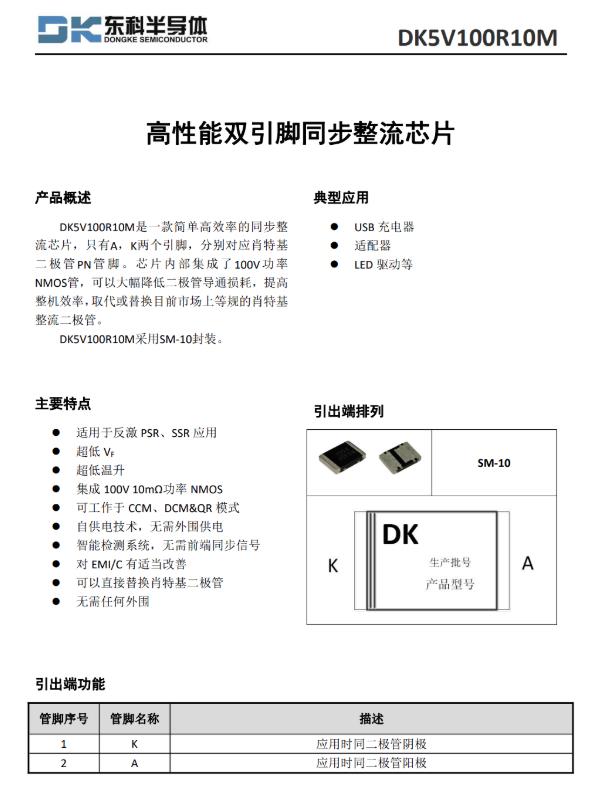

東科 DK5V100R10M 詳細資料。

輸出使用一顆固態電容用于輸出濾波，電容外殼套有膠套絕緣。

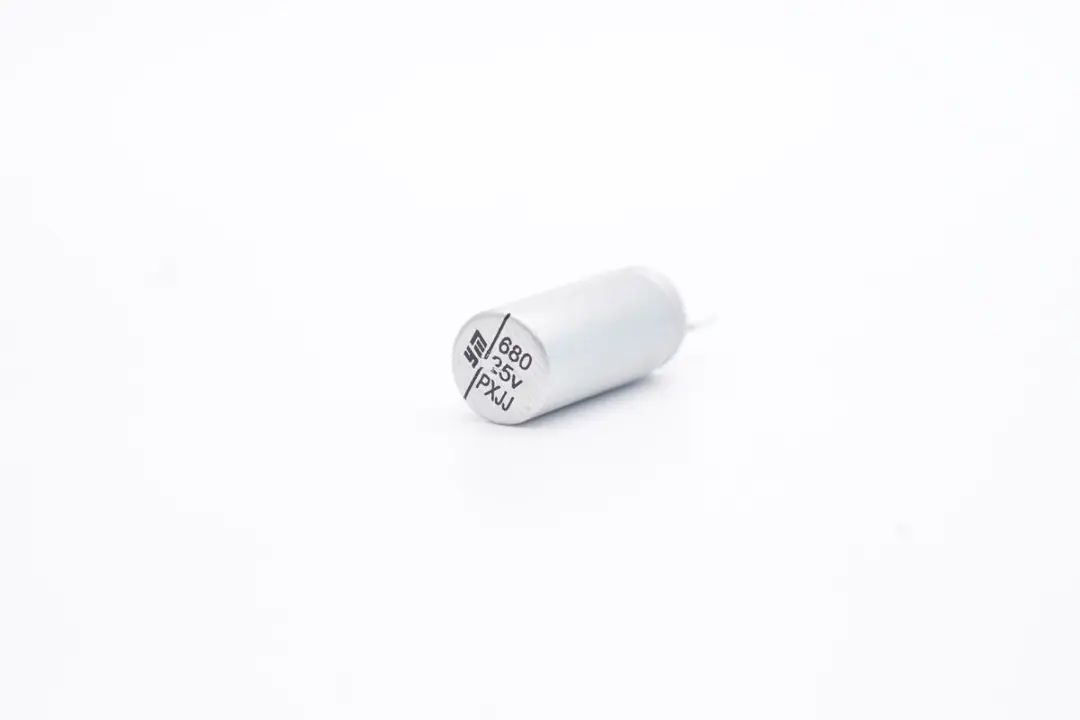

輸出濾波電容來自永銘，為NPX系列固態電容，規格為680μF 25V。

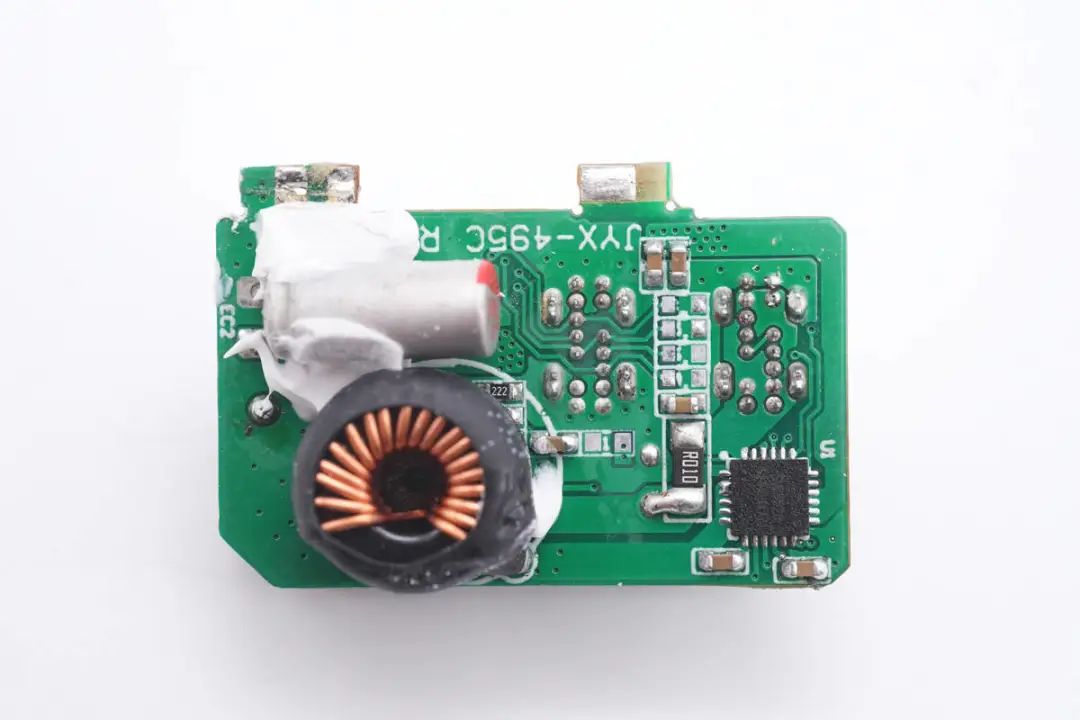

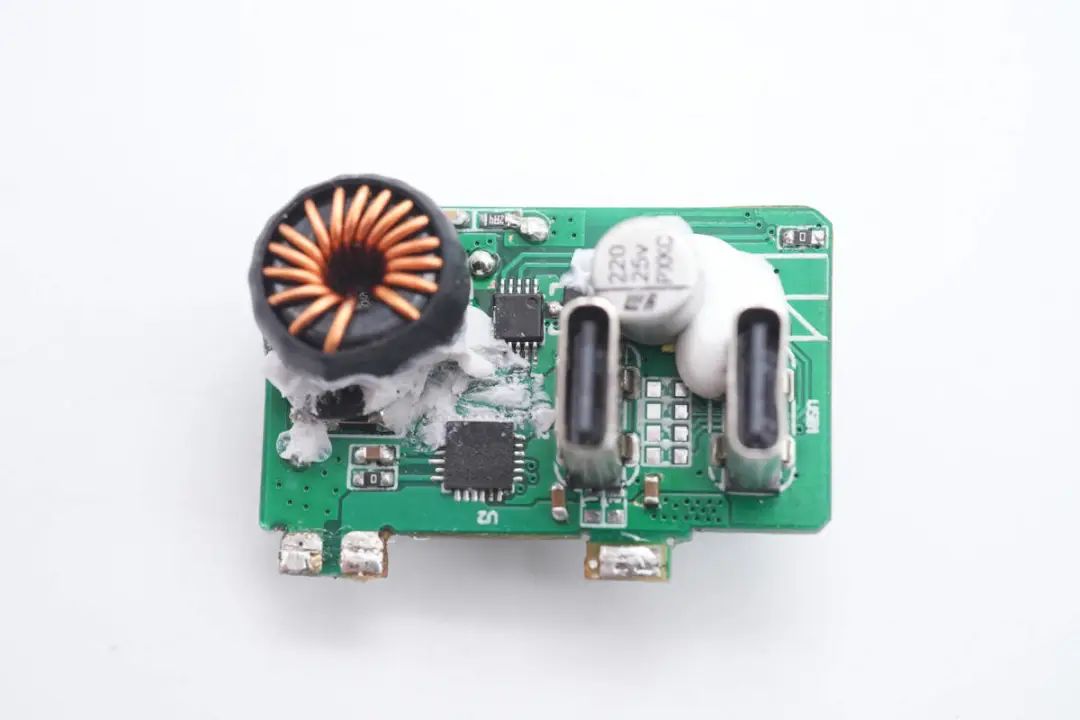

輸出端降壓小板特寫，正面焊接一顆降壓電感和降壓轉換器，兩個USB-C母座和一顆濾波電容。

小板背面焊接一顆濾波電容，降壓電感和降壓轉換器。

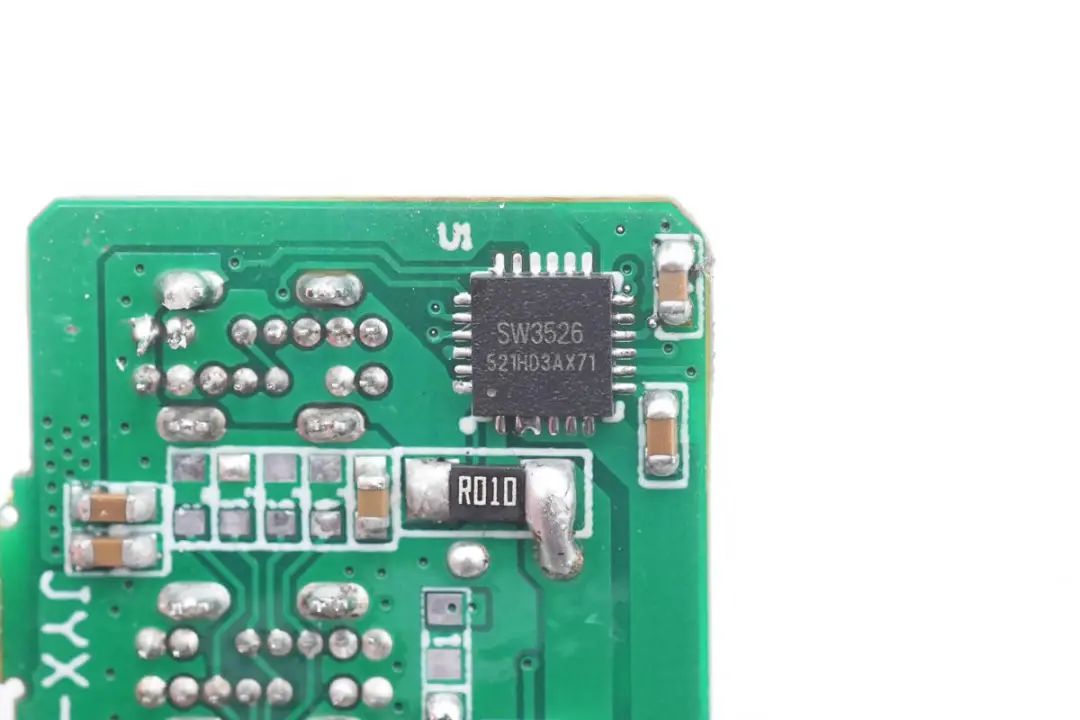

智融 SW3526是一顆內置協議功能的同步降壓轉換器。芯片內部集成3.5A高效率同步整流降壓轉換器，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低壓直充等充電協議，支持CC/CV模式，外部?jī)H需少量器件，即可組成完整的高性能多快充協議充電解決方案。

這款充電器內部使用兩顆SW3526用于USB-C接口輸出，得益于芯片的高集成度，將傳統降壓方案中協議芯片，同步降壓控制器和降壓MOS管全部集成在一個封裝內部，極大的簡化了多口快充的電路設計。

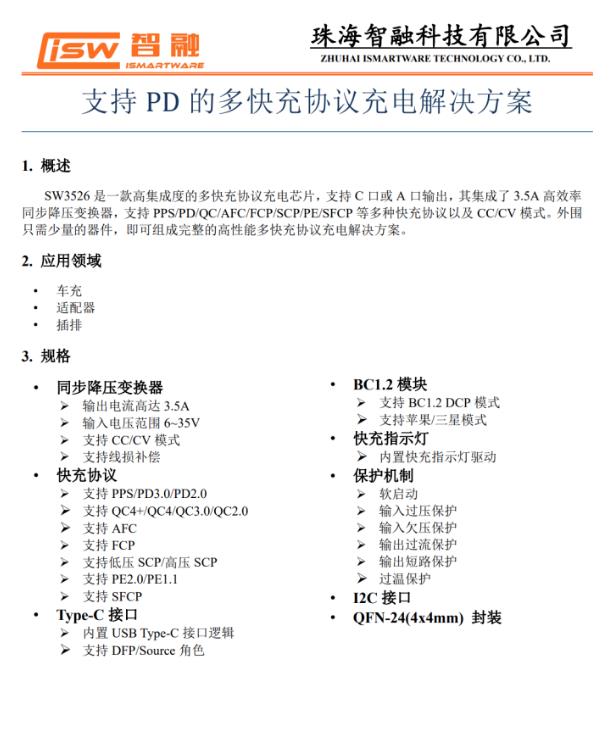

智融 SW3526 詳細規格資料。

充電頭網拆解了解到，智融SW3526已被航嘉100W氮化鎵雙認證安全快充、華科生230W 4C1A氮化鎵桌面充、倍思30W超級硅Pro充電器、HYPER JUICE 100W氮化鎵快充等多款產品采用，此外智融的快充芯片還可用于USB PD快充移動電源、快充車充等領域。

小板另一面同樣焊接智融SW3526降壓轉換器，兩顆芯片分別對應兩個USB-C口輸出。

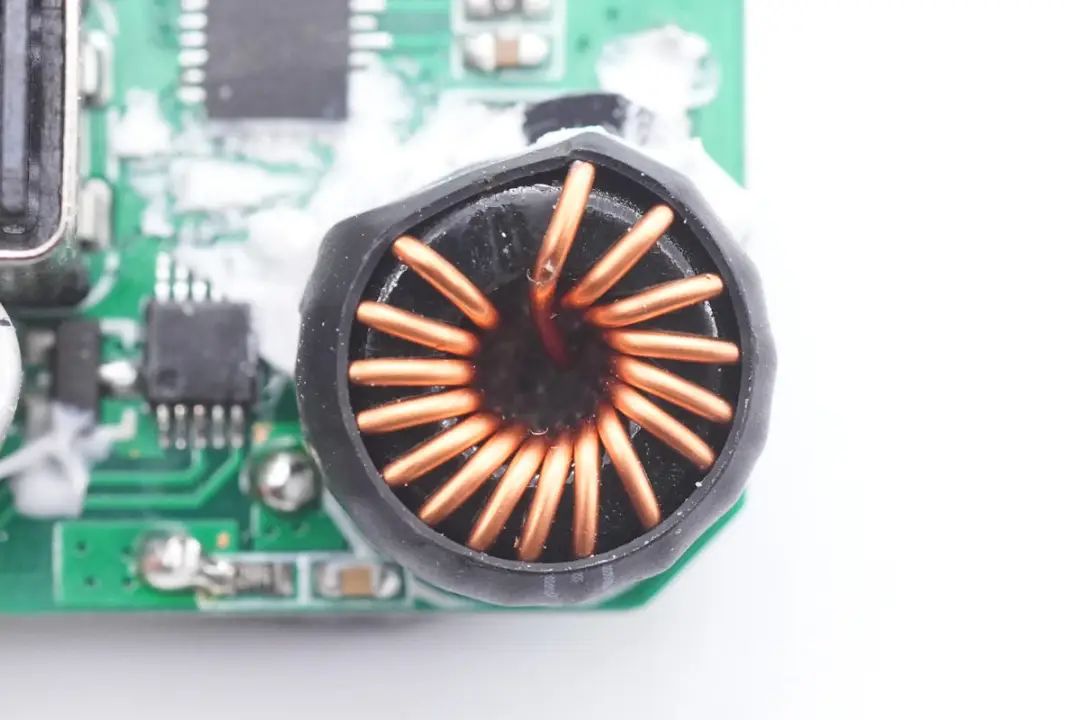

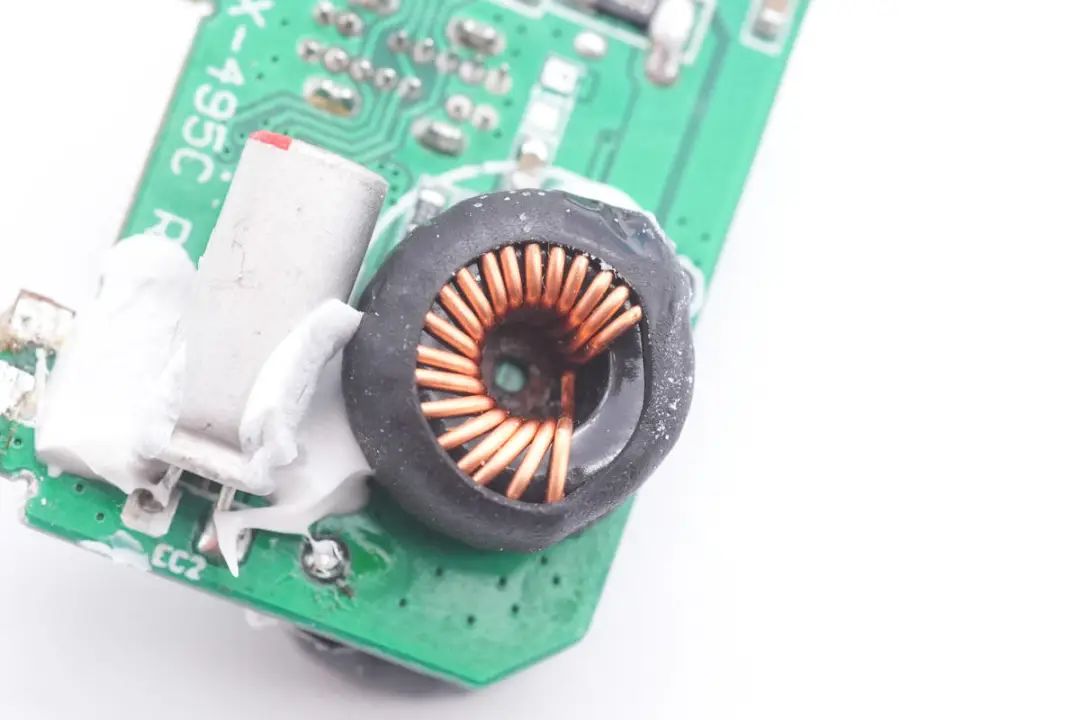

磁環降壓電感采用熱縮管包裹絕緣。

另外一路降壓電感同樣采用熱縮管包裹絕緣。

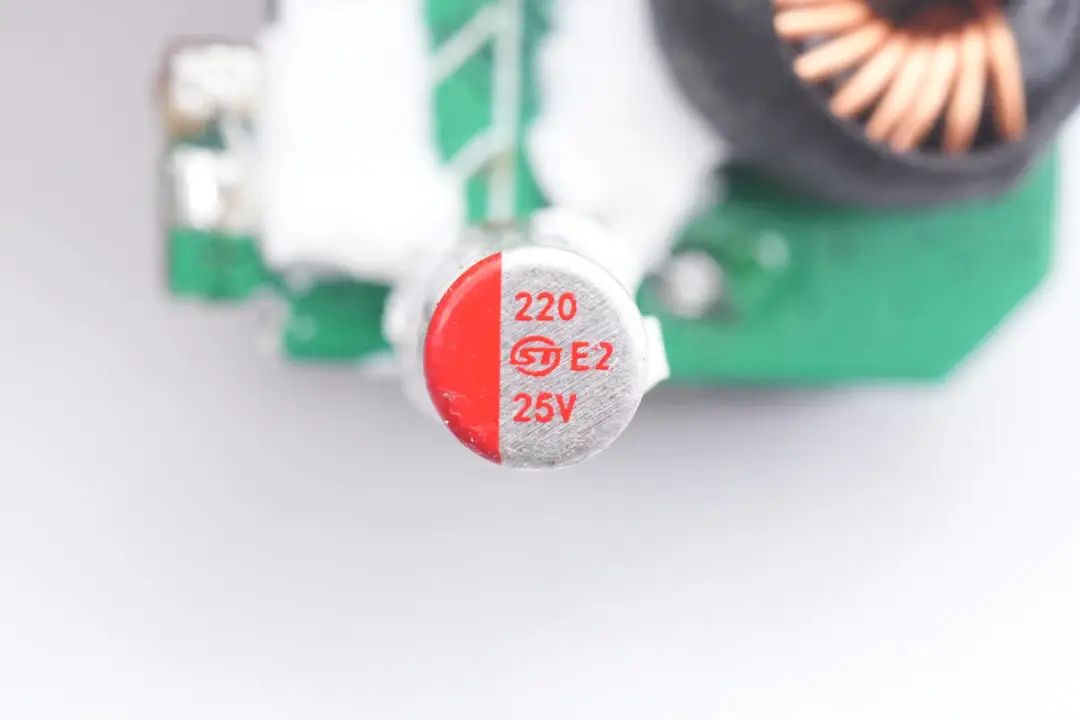

其中一顆輸出濾波電容規格為220μF 25V。

另一顆濾波電容來自永銘，NPX系列固態電容，規格為220μF 25V。

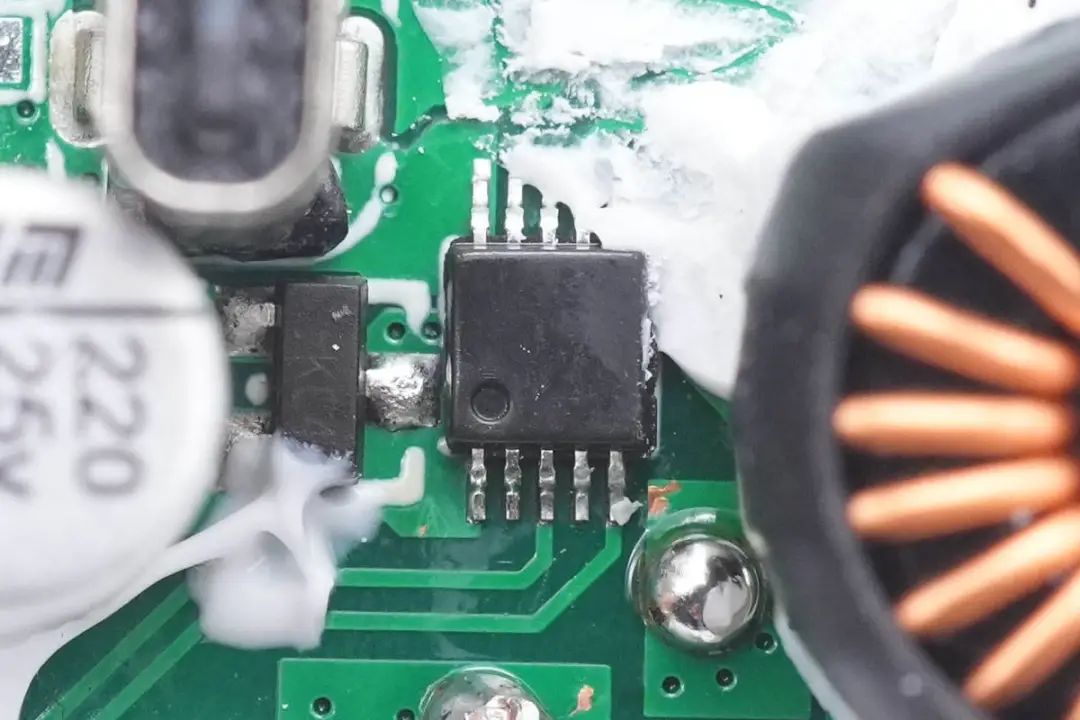

用于雙口輸出功率控制的單片機，沒有絲印型號信息。

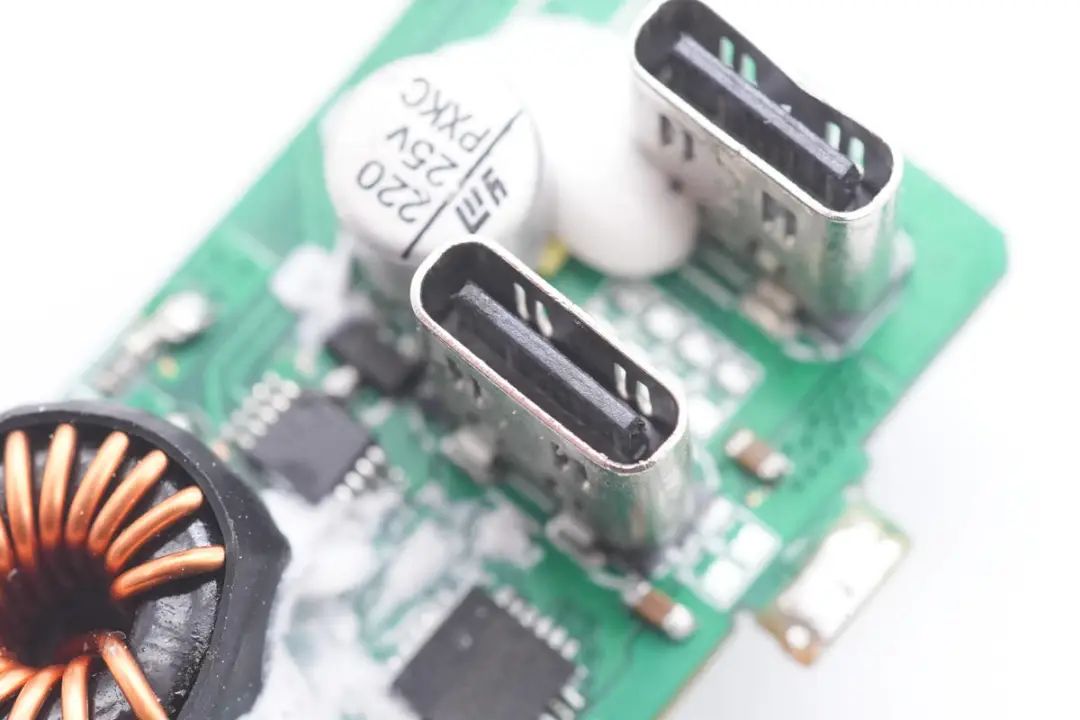

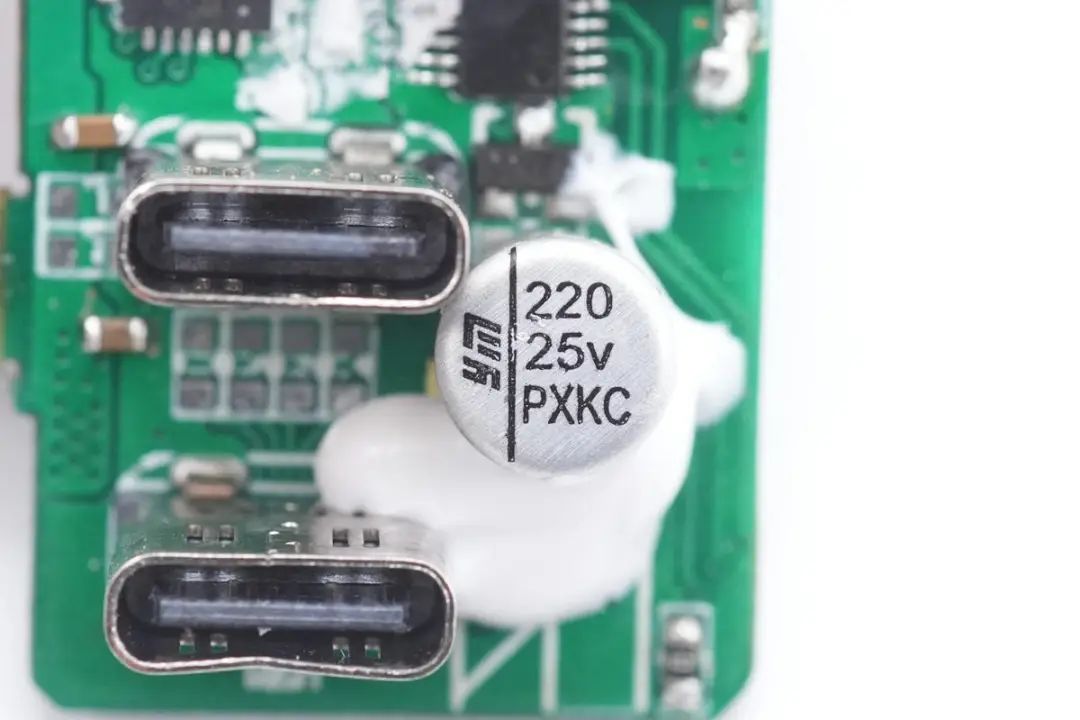

輸出USB-C母座特寫，采用黑色膠芯，過孔焊接固定。

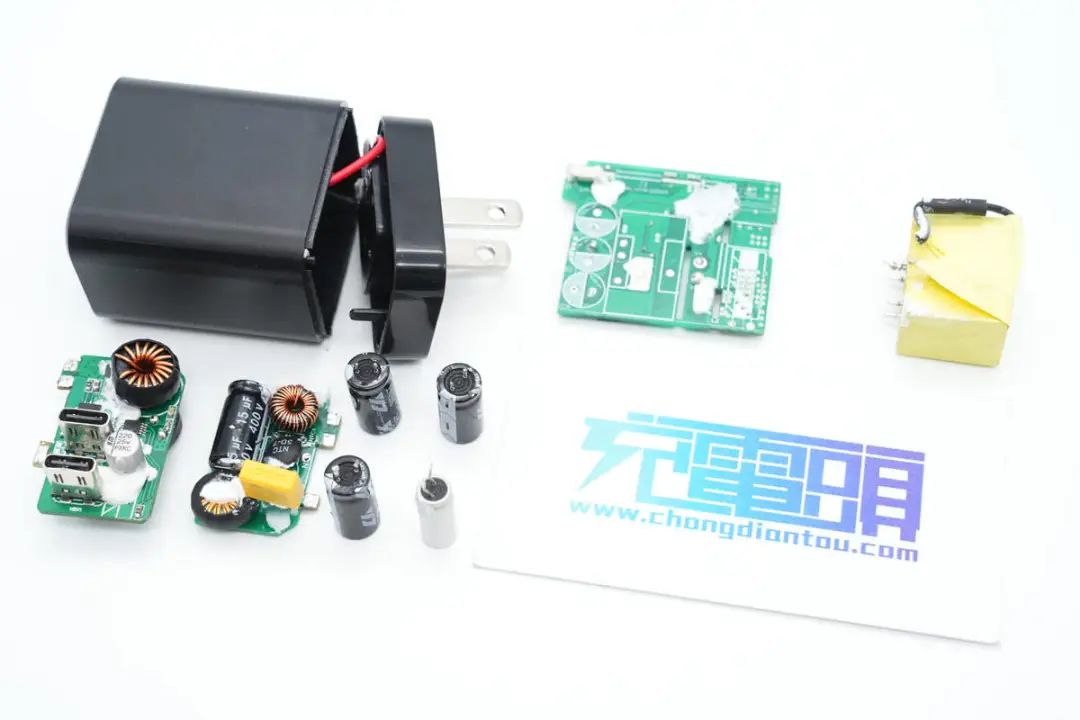

全部拆解完畢，來張全家福。

充電頭網拆解總結

佳域這款雙C口氮化鎵充電器采用黑色機身，折疊插腳設計，小巧便于攜帶。充電器支持35W PD快充，支持20V輸出，并且支持3.3-11V3A PPS快充，能夠滿足安卓和蘋果手機，以及筆記本電腦的充電需求，相當實用。

充電頭網通過拆解了解到，佳域這款充電器采用反激拓?fù)?，固定電壓輸出，輸出使用兩路?dú)立的降壓電路進行降壓輸出，雙口同時輸出時也支持快充。充電器內置東科半導體的快充電源方案，內置DK045G合封氮化鎵芯片搭配DK5V100R10M同步整流芯片，組成同步整流的合封氮化鎵快充電源方案。

輸出使用兩顆智融SW3526用于USB-C口降壓輸出，SW3526內部集成了降壓開關管，外圍元件十分精簡，大大簡化了快充電源設計。充電器內部采用三塊PCB組合焊接，設計緊湊，PCBA模塊正反面均覆蓋有導熱墊，加強散熱性能，輸出采用固態電容濾波，用料做工扎實。
