最近充電頭網拿到了深圳市倍仕達電子有限公司推出的一款33W數顯快充充電器K02，這是倍仕達針對30W快充市場推出的一款產品，整體小巧精致，配備有1A1C接口，最多可同時充兩臺設備。

此外充電器還配備有數顯屏，可實時顯示充電功率，對于好奇設備是處于快充還是慢充的用戶來說，無疑是一個很不錯的功能。下面充電頭網就對這款充電器進行拆解，看看用料做工如何。

倍仕達33W數顯快充開箱

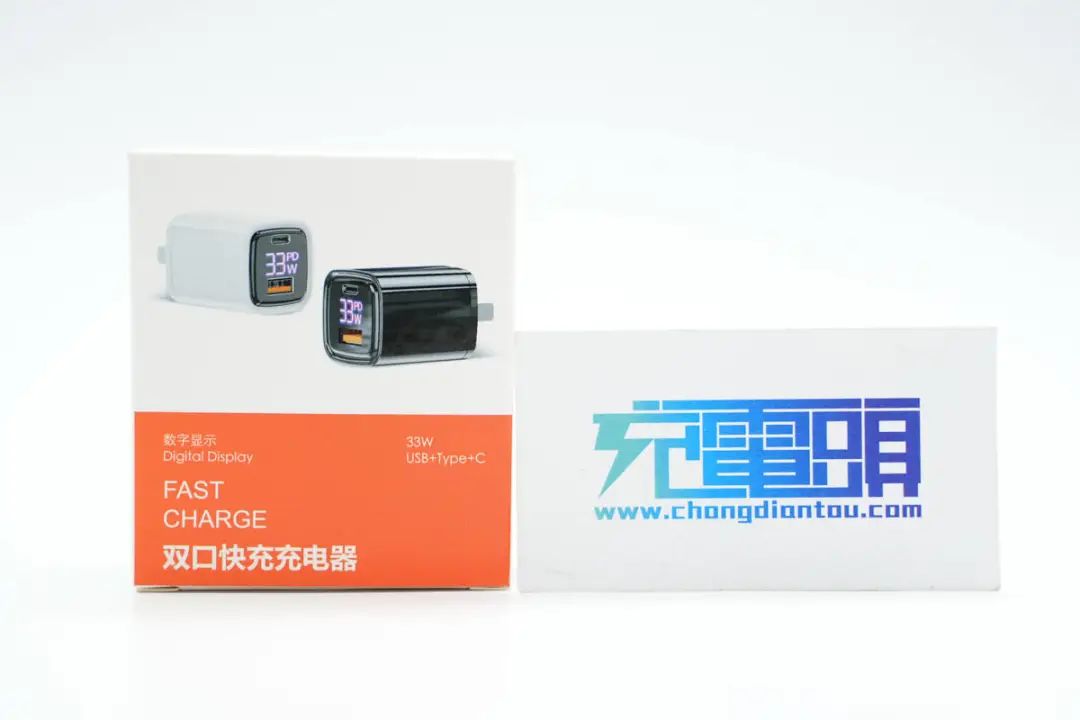

包裝盒正面印有產品名稱、33W功率、USB+Type-C接口配置以及外觀圖，產品有黑白兩種款式可選。

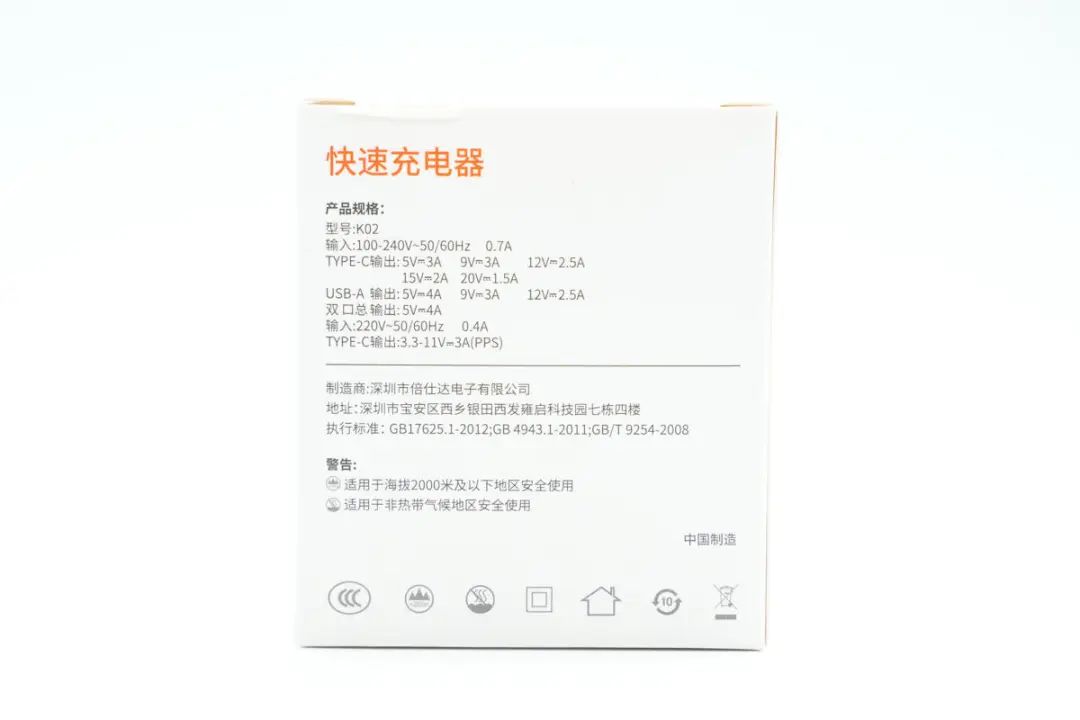

背面印有產品參數和制造商信息。

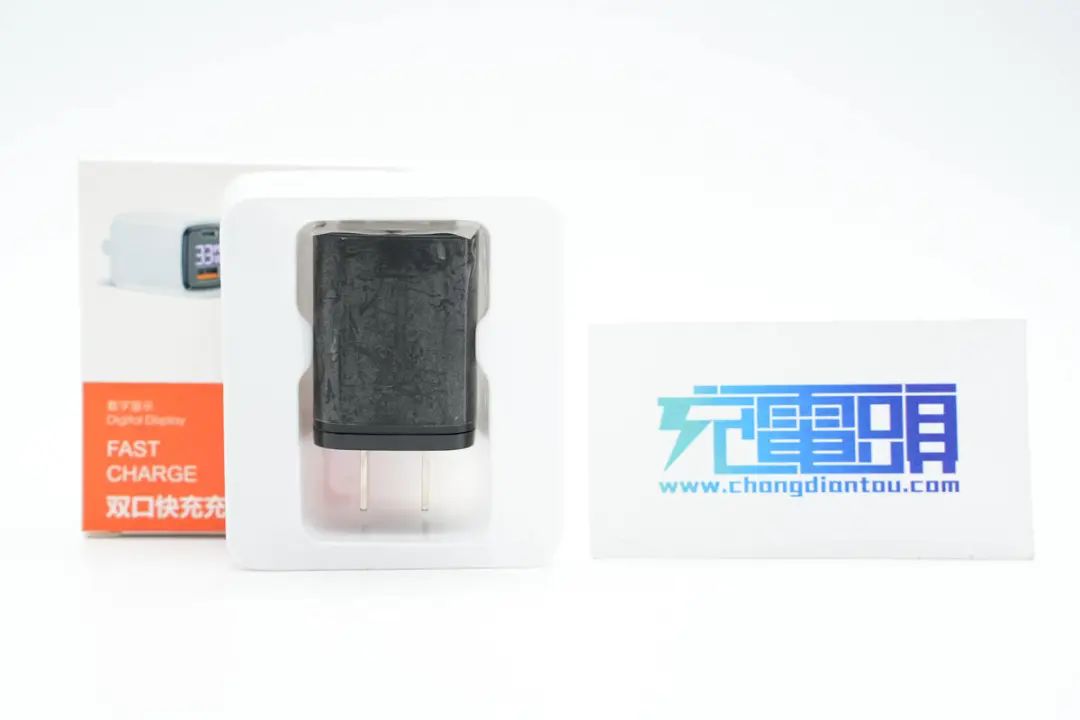

包裝內含充電器，機身貼有防刮塑料膜保護。

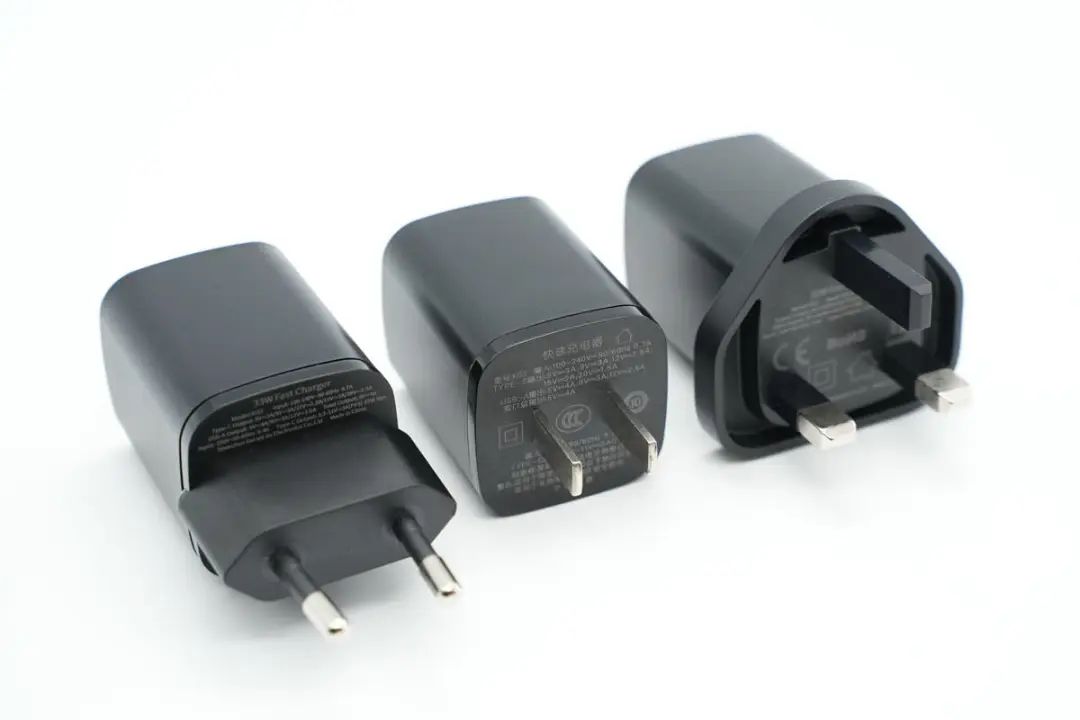

倍仕達33W充電器有國行、歐規和英規版本，充電器只是插腳以及相關安規認證不同，主體機身外觀、接口配置、輸入輸出參數是一樣的，也都配有數顯屏。

歐規和英規充電器通過了CE和RoHS認證，國行版充電器通過了CCC認證，都符合相應的質量要求，下面以國行版充電器為例進行詳細介紹。

充電器機身為方柱造型，采用PC材質黑色外殼，腰身磨砂亮面撞色設計，各面間過渡圓潤。

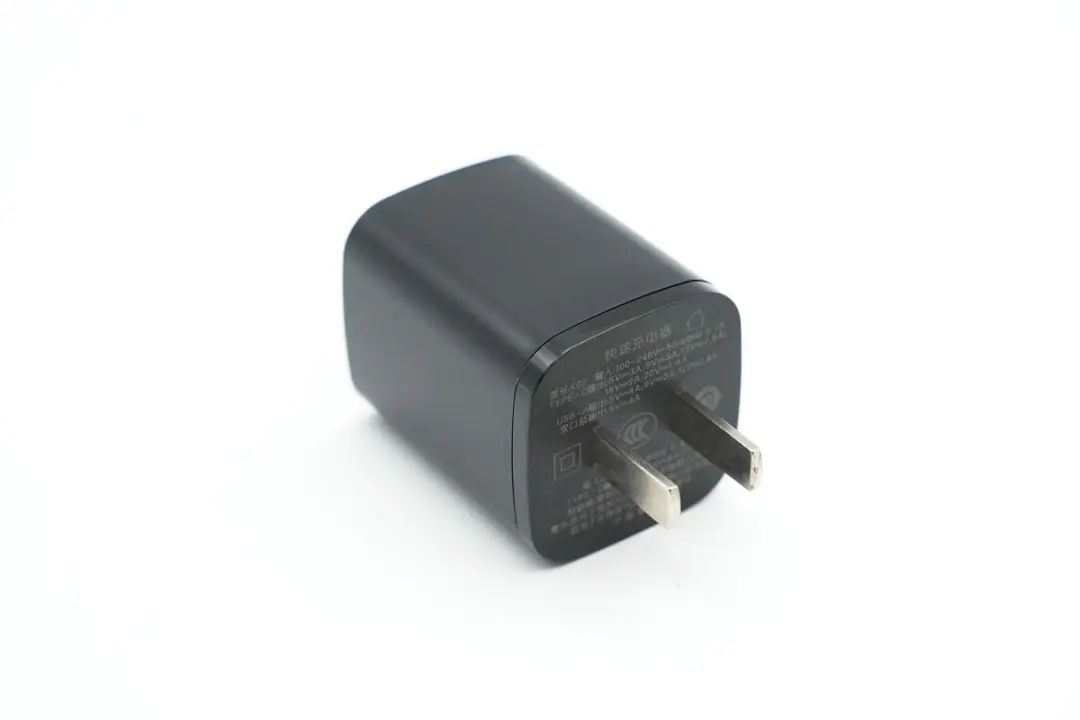

配備的是固定式國標插腳，輸入端外殼印有充電器參數。

產品參數特寫

型號：K02

輸入：100-240V~50/60Hz 0.7A

USB-C輸出：5V3A、9V3A、12V2.5A、15V2A、20V1.5A

USB-A輸出：5V4A、9V3A、12V2.5A

雙口總功率：5V4A

輸入：220V~50/60Hz 0.4A

USB-C輸出：3.3-11V3A（PPS）

制造商：深圳市倍仕達電子有限公司

充電器已經通過了CCC認證。

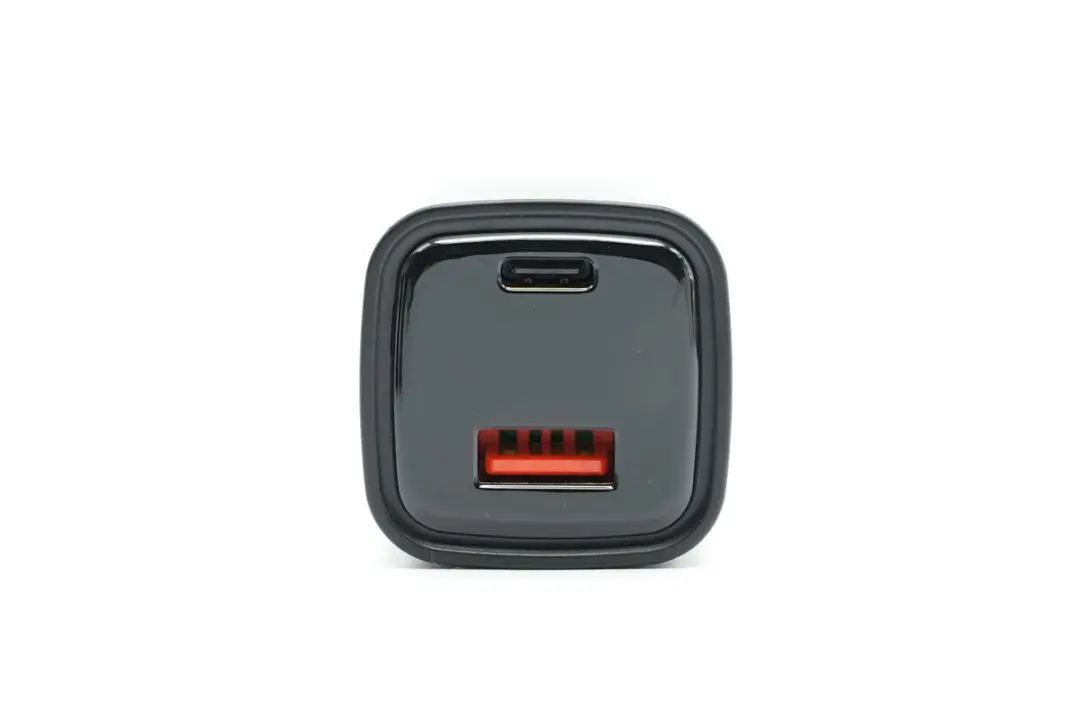

機身頂面高光亮面設計，邊緣內凹，配有1A1C接口以及數顯屏。

測得充電器機身高度為43.61mm。

寬度為33.3mm。

厚度為33.26mm。

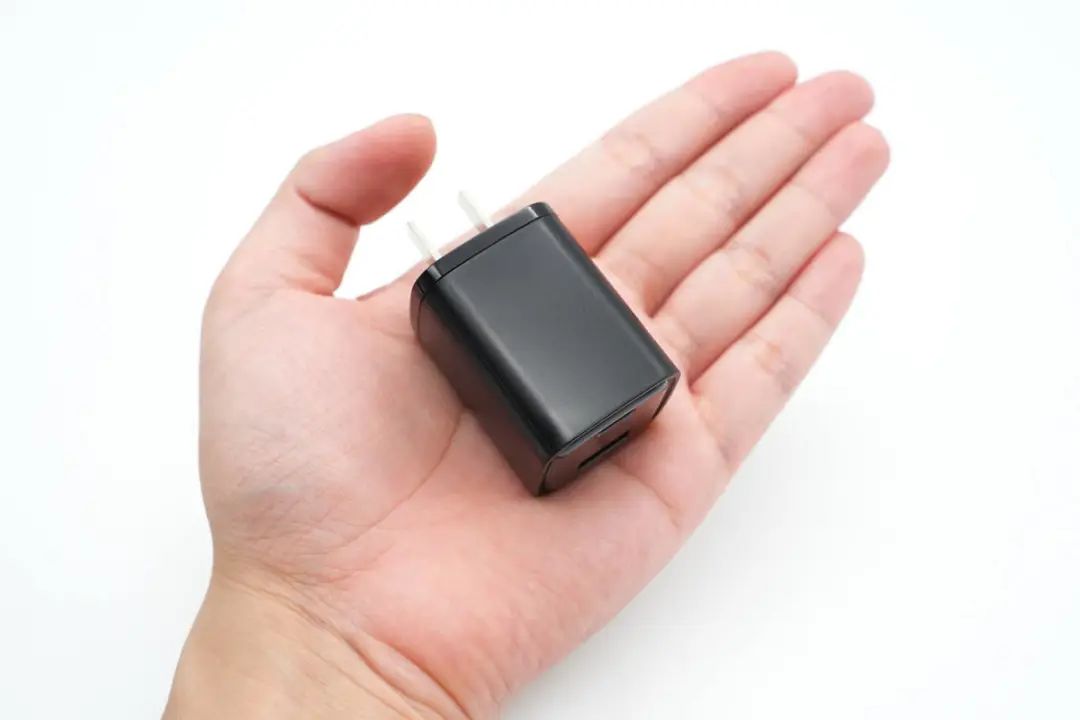

充電器拿在手上的大小直觀感受。

凈重約為58g。

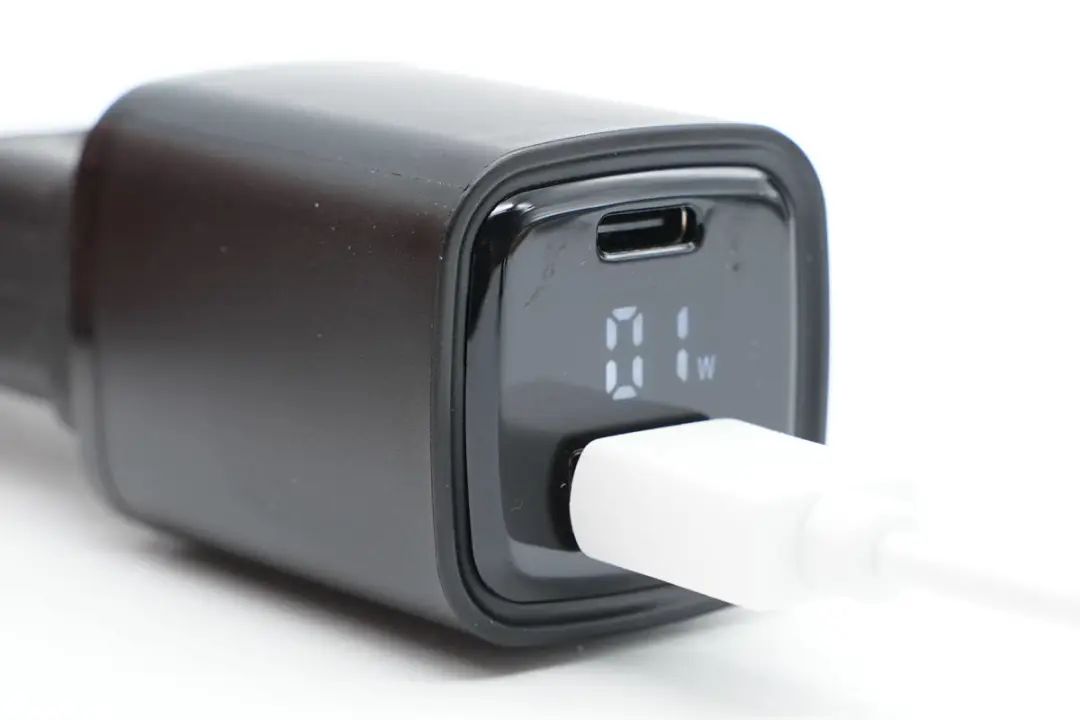

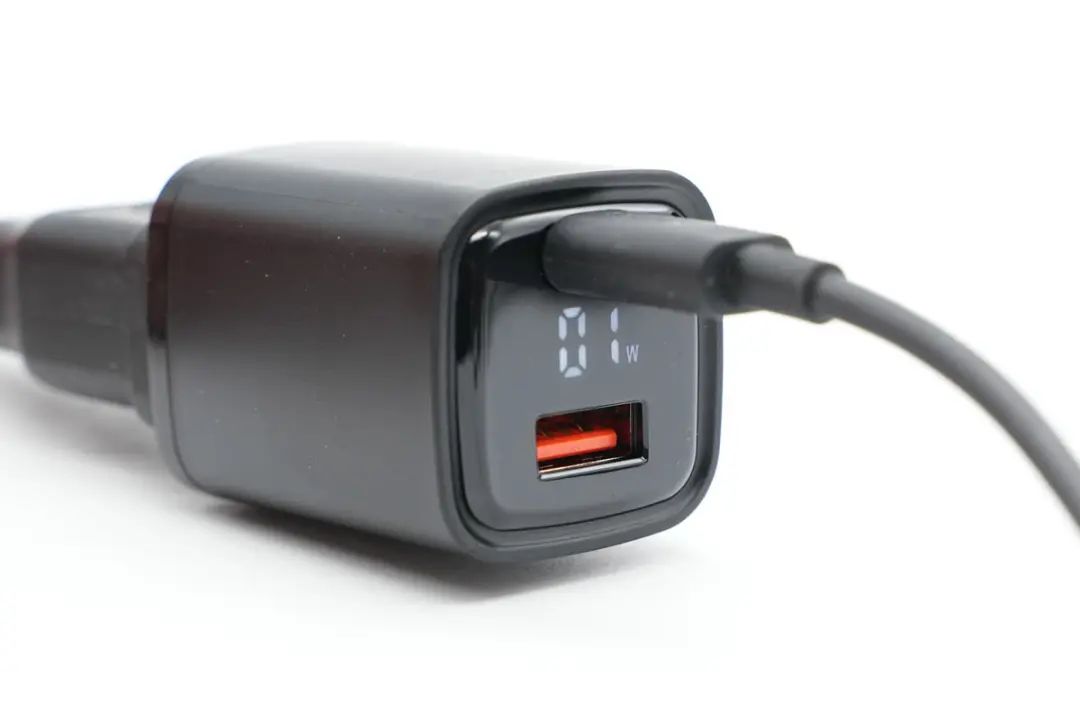

接通電源功率數顯屏并不會亮，只有充電時才會亮并顯示實時充電功率。

使用USB-A口時也是相同的情況，設計上更加節能環保。

使用ChargerLAB POWER-Z KT002測得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP快充協議。

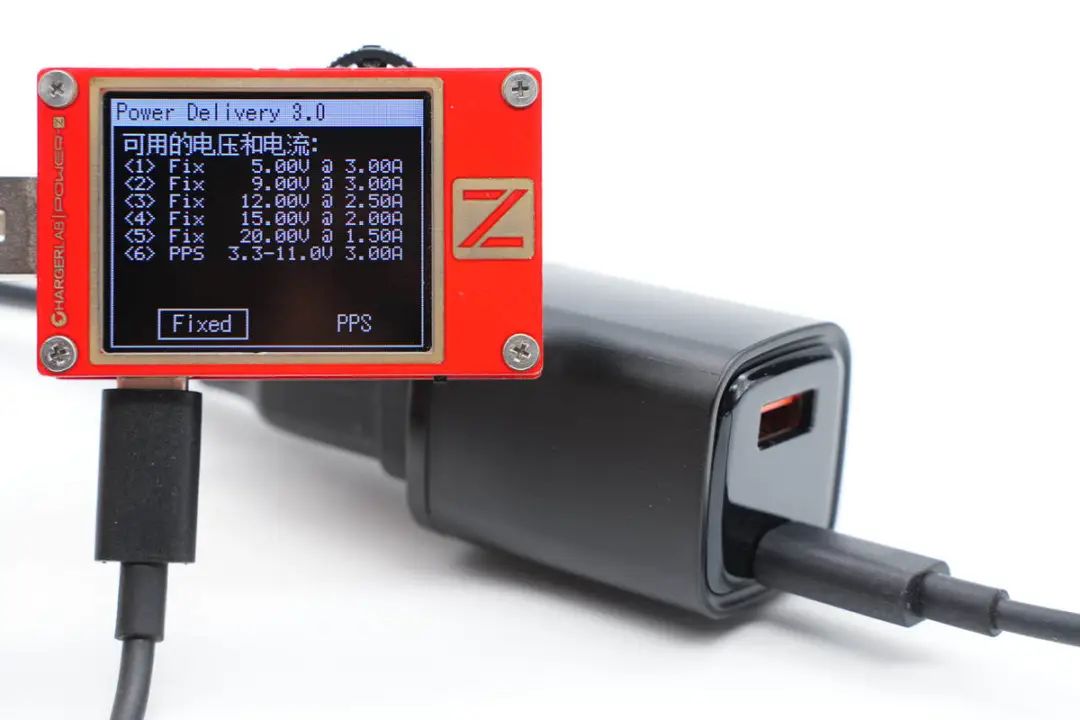

測得USB-C口支持QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充協議。

并且還具備5V3A、9V3A、12V2.5A、15V2A、20V1.5A五組固定電壓檔位，以及3.3-11V3A一組PPS電壓檔位。

倍仕達33W數顯快充拆解

看完了倍仕達33W數顯快充的開箱與測試，下面就對充電器進行拆解，看看內部用料做工如何。

將輸入端外殼拆開，超聲波焊接封裝，插腳通過金屬彈片接觸PCB板進行通電，此外之間做了絕緣隔離和散熱處理。

將PCBA模塊取出，變壓器上貼有藍色導熱墊。

測得模塊長度為38.99mm。

寬度為27.88mm。

寬度為25.47mm。

PCBA模塊由多塊小板堆疊設計，側邊垂直焊接一塊，輸出端兩個USB母座以及數顯屏更是分別焊接在三塊小板上。

變壓器、電容等器件間填充白膠加固，提升模塊整體穩定性。

側邊小板背面設有開關電源主控芯片以及反饋光耦。

底部小板背面設有貼片保險絲、整流橋以及同步整流管和同步整流控制器。

將模塊拆分開，側邊小板正面設有差模電感、兩顆高壓濾波電解電容、兩顆主控芯片供電電容以及變壓器。

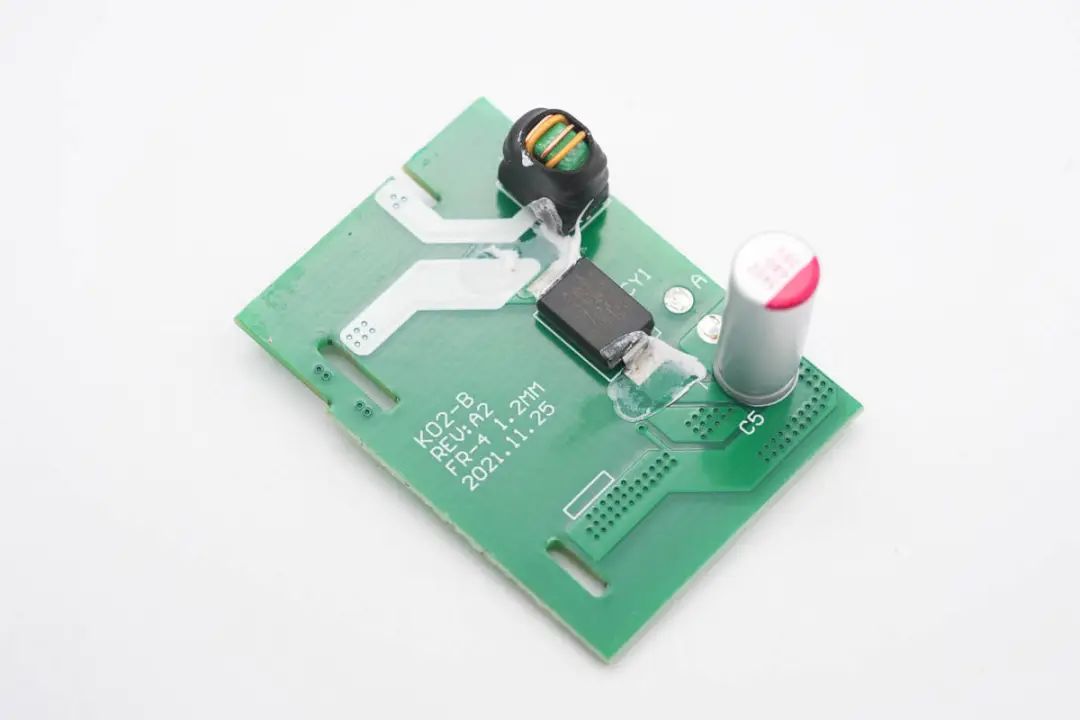

底部小板正面設有共模電感、貼片Y電容以及輸出濾波固態電容。

貼片保險絲特寫，額定電流2A。

共模電感外套絕緣管保護，用于濾除EMI干擾。

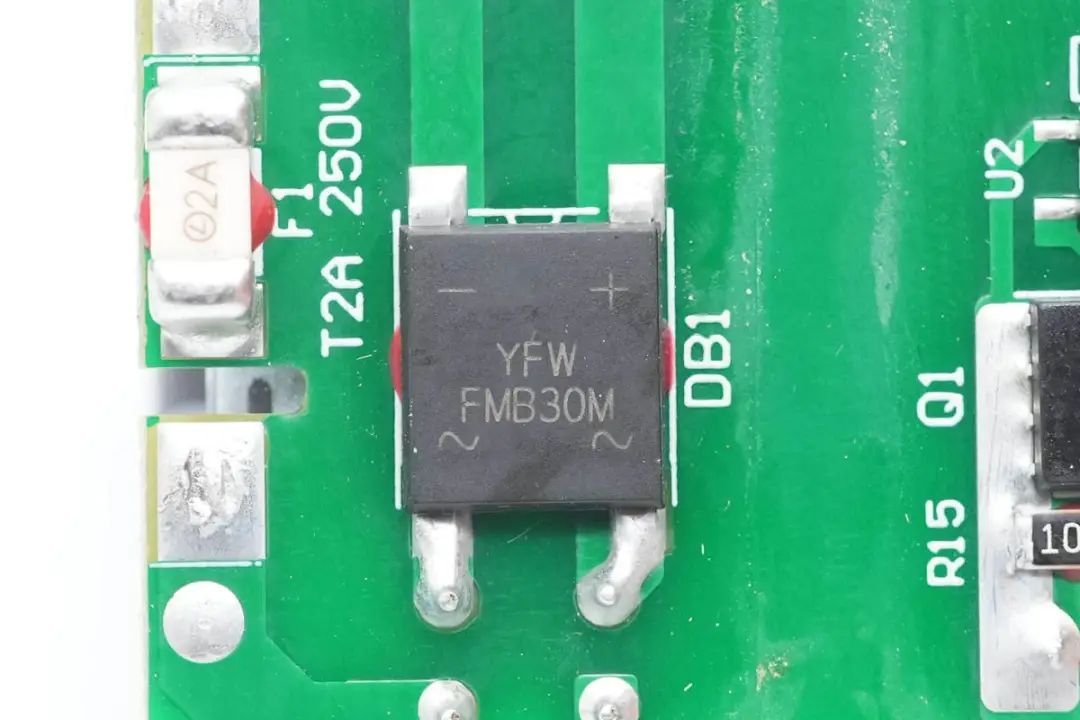

FMB30M整流橋特寫，將交流電整流為脈動直流電。

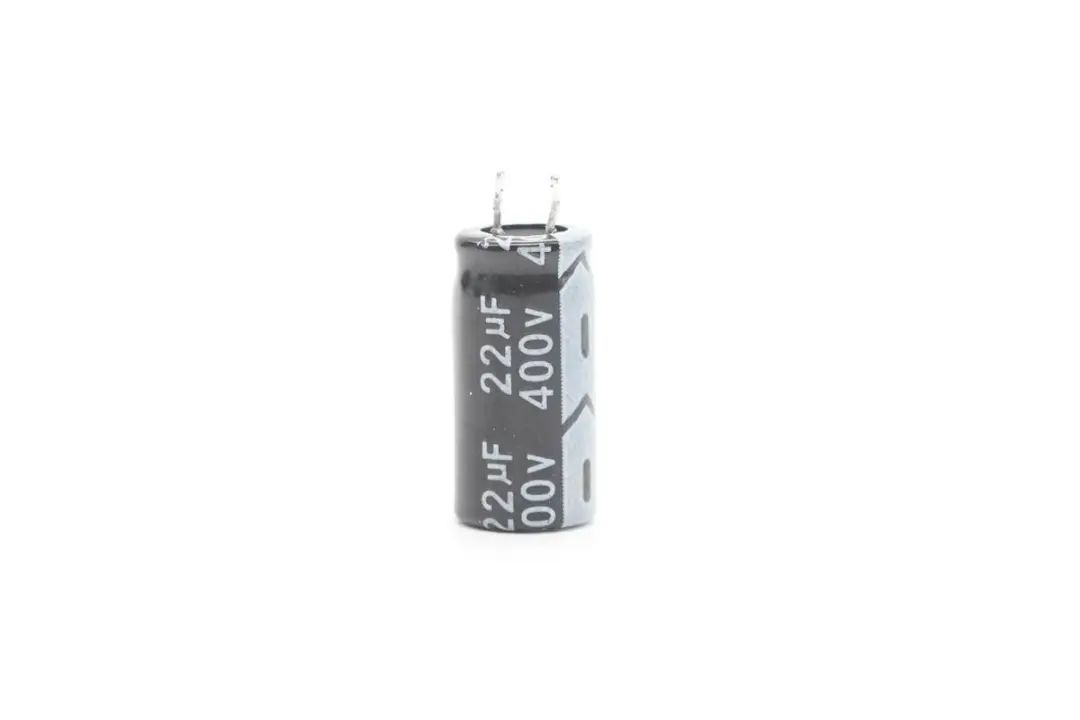

兩顆高壓濾波電解電容一顆規格為400V 22μF。

另一顆規格為400V 33μF。

工字差模電感特寫，外套熱縮管絕緣。

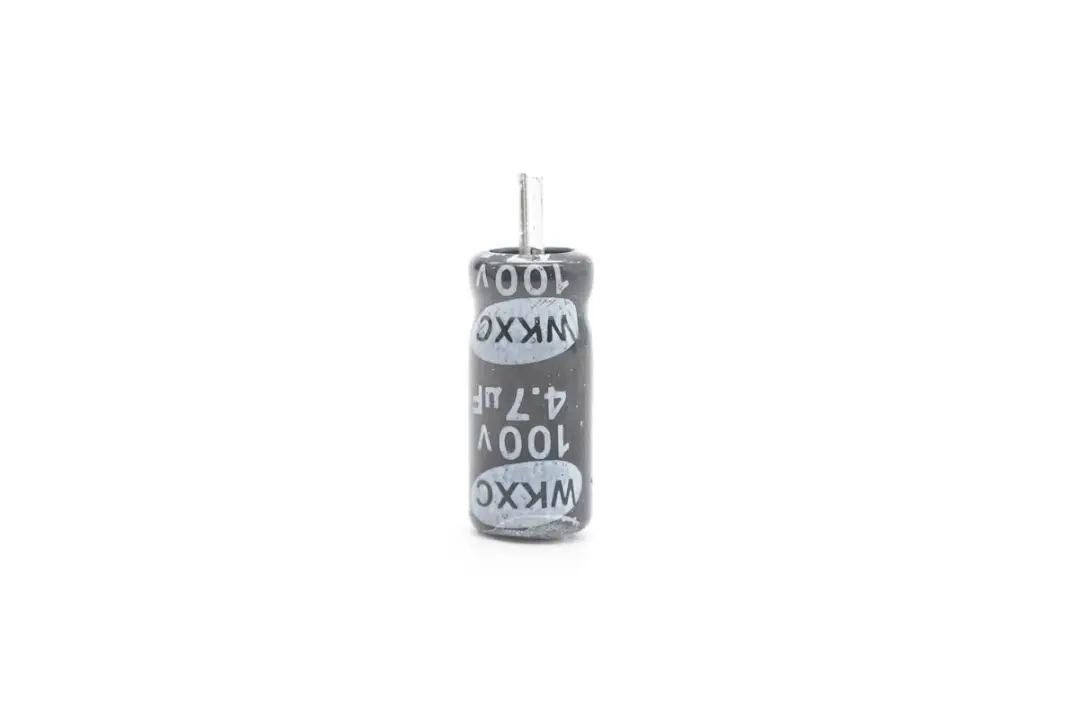

主控芯片供電電容規格為100V 4.7μF。

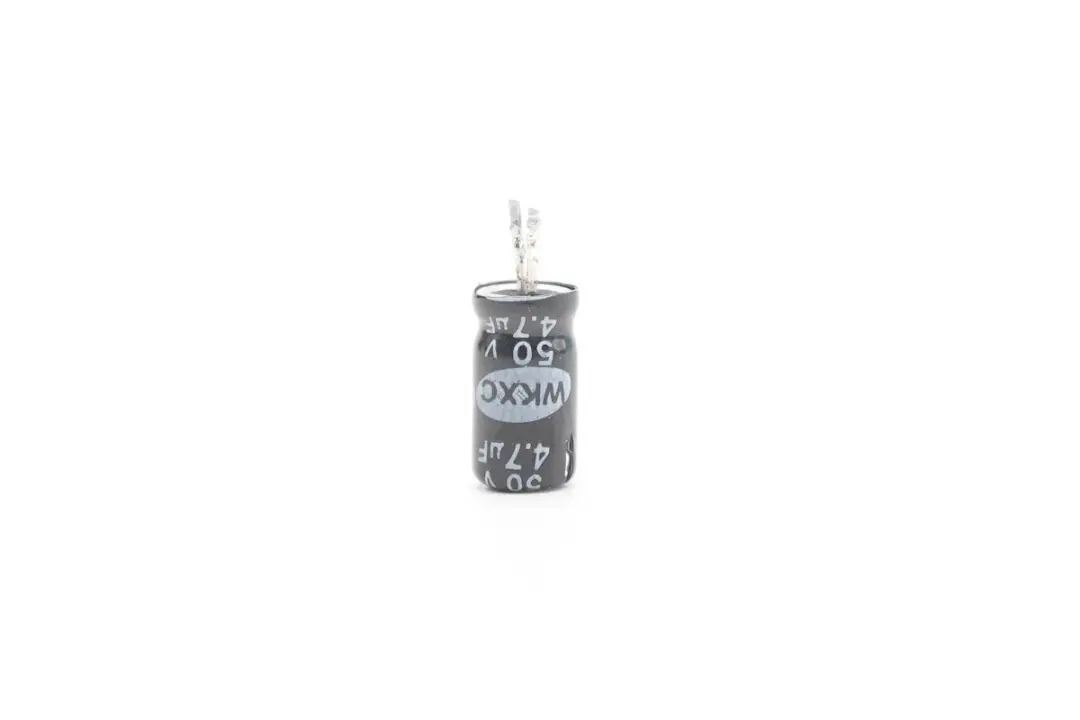

另一顆規格為50V 4.7μF。

開關電源主控芯片采用士蘭微SD8666QS。這是一款用于開關電源的內置高壓功率MOSFET、外置采樣電阻的準諧振電流模式PWM+PFM控制器。其支持多重模式控制，可有效減小開關損耗、提高轉換效率和降低待機功耗；支持抖頻功能改善EMI特性，并支持全面完善的保護功能。

變壓器特寫，嚴密纏繞膠帶絕緣。

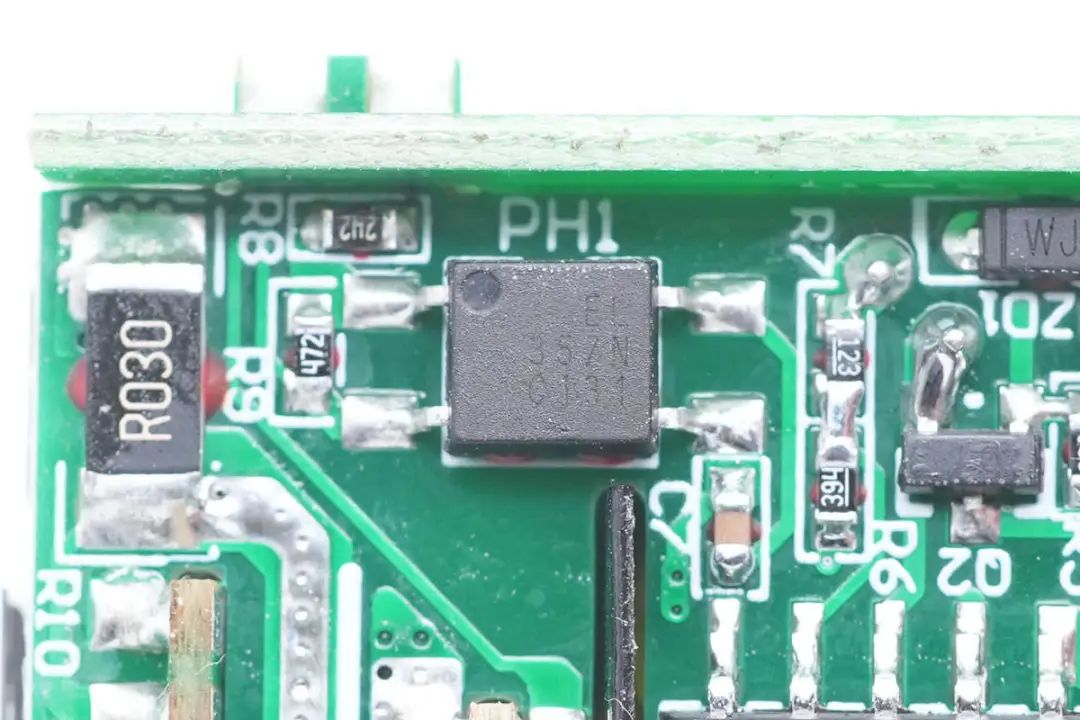

EL 357N光耦，用于次級與初級通信，反饋調節輸出電壓。

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。料號為TMY1222M。

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，還應用于海陸通、第一衛、貝爾金等品牌20W迷你快充上，性能獲得客戶一致認可。

同步整流控制器采用力生美LN5S03，這是一款高性能次級同步整流控制器，支持CCM/CrM/DCM多種工作模式，驅動電流大，工作電壓寬，外圍元件精簡，適合高能效電源適配器。

力生美LN5S03資料信息。

充電頭網拆解了解到，采用力生美LN5S03的還有圖拉斯65W多口快充桌面插座、飛利浦45W 3A1C多功能轉換插頭、京造65W PD快充、京造63W三口快充充電器、倍思45W PD快充充電器等數十款產品采用。

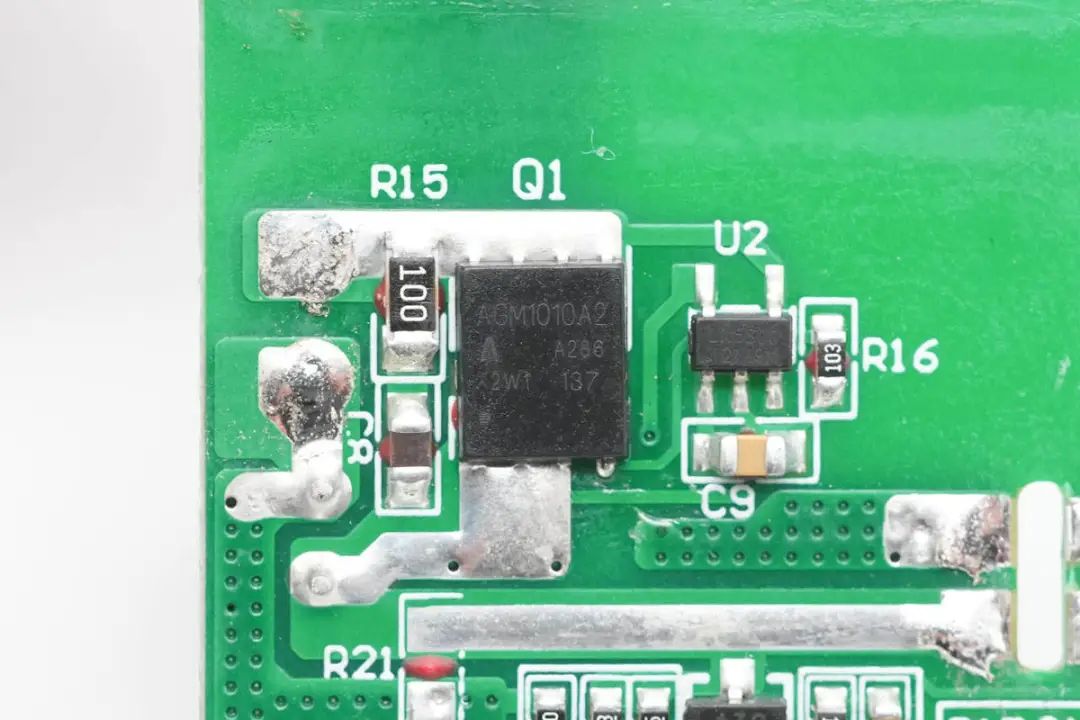

同步整流管采用AGMsemi AGM1010A2，耐壓100V。

輸出濾波固態電容特寫，規格為25V 680μF。

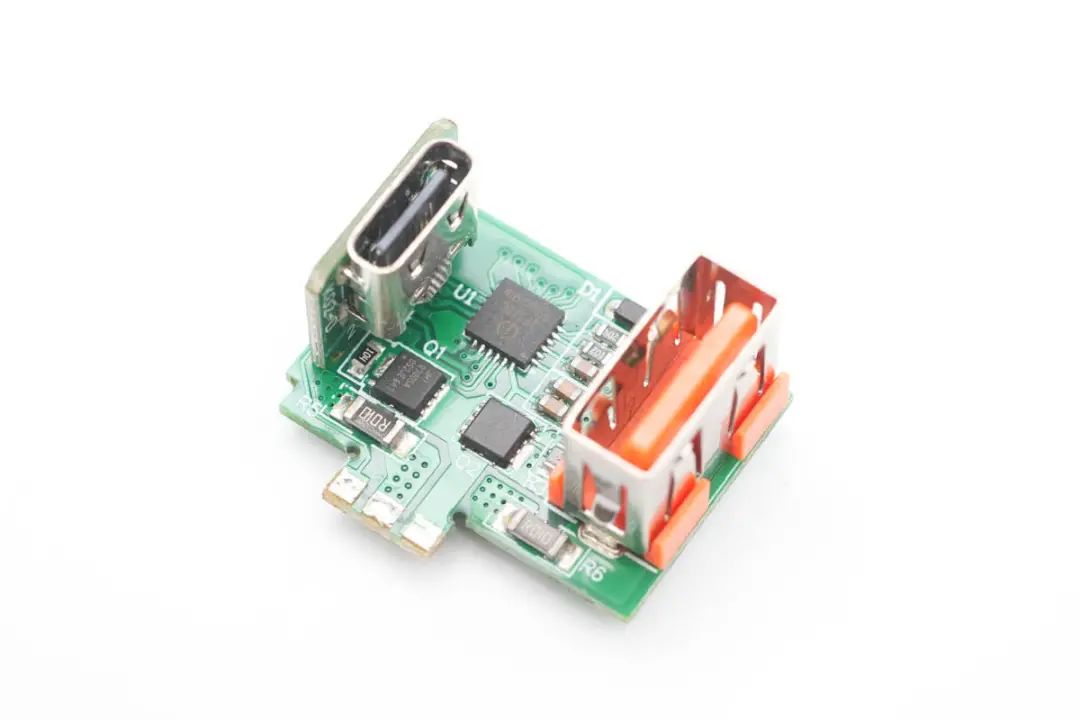

輸出端小板上設有協議芯片以及兩顆輸出VBUS開關管。

小板背面沒有元器件。

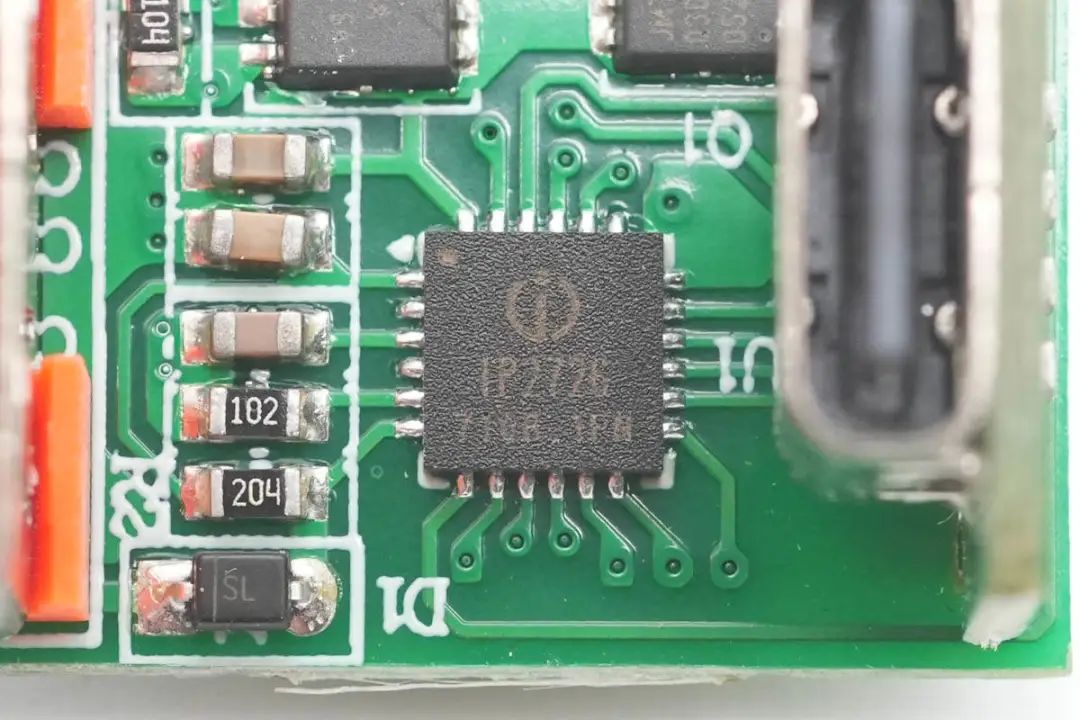

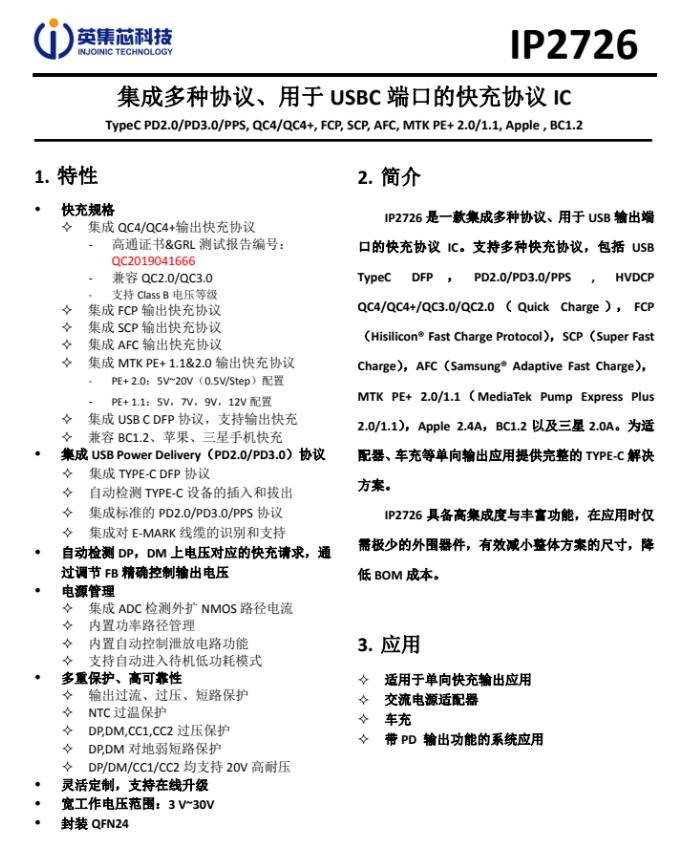

協議芯片采用英集芯IP2726，用于1A1C接口輸出電壓控制。IP2726是一顆集成多種協議、用于USB輸出端口的快充IC，支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等協議。具有高集成度和豐富的功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。

充電頭網了解到，英集芯IP2726已經通過了高通QC4+認證，拿到了中國大陸地區第一張QC4+認證證書。

充電頭網了解到，英集芯IP2726此前已被AUKEY 65W 1A1C氮化鎵快充充電器、RAVPOWER 90W雙USB-C口PD快充充電器、斯泰克100W雙USB-C口氮化鎵充電器、麥多多30W 1A1C USB PD快充充電器、坤興18W USB PD3.0 PPS快充充電器等產品采用。此外，英集芯的其它系列快充芯片也獲得小米、華為、三星等客戶的高度認可。

兩顆輸出VBUS開關管均采用捷捷微JMTQ3005A，NMOS管，耐壓30V，PDFN3.3X3.3-8L封裝。

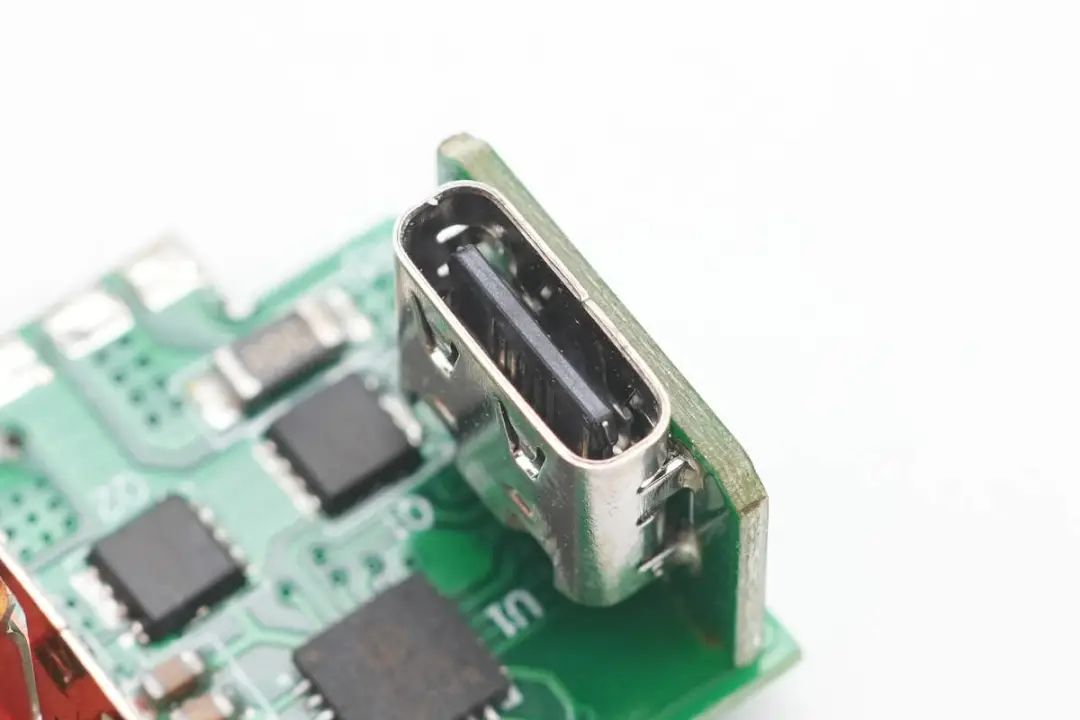

USB-C母座特寫。

USB-A母座特寫。

顯示屏特寫，焊接在另一塊小板上。

小板背面有一顆單片機，用于驅動數顯屏。

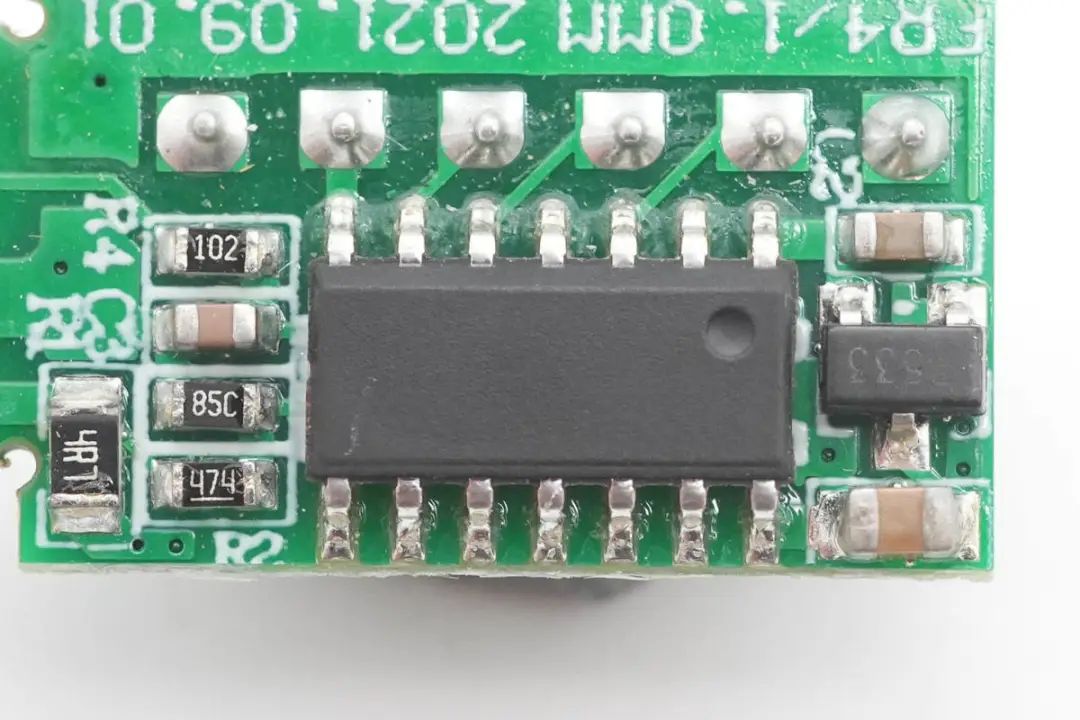

無絲印單片機特寫，信息不詳。

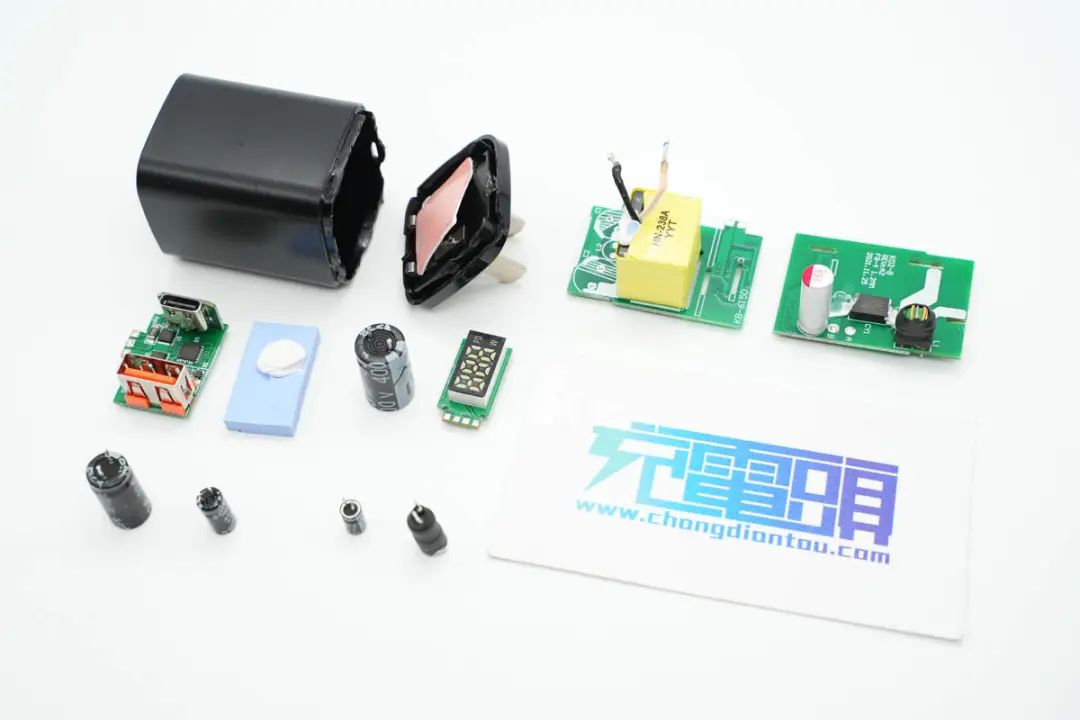

全部拆解完畢，來張全家福。

充電頭網拆解總結

倍仕達這款33W數顯快充充電器有經典黑白兩種配色，可根據客戶需求配備國標、歐規或英規插腳，并通過了相應的CCC、CE、RoHS認證，質量可靠用戶可放心使用。此外參數配置方面是一樣的，使用體驗不會有區別。
