拆解報告：睿量迷你33W氮化鎵充電器

2025-08-14

隨著蘋果14系列手機發布，帶來了一波新的迷你快充熱潮，remax睿量推出了一款冰晶系列雙口33W快充。這款充電器采用小方塊設計，支持USB-C和USB-A口快充，為主流的手機和筆記本電腦都可以快速充電，USB-A口還可以為老式設備充電，兼容性更好。

這款充電器采用半透明殼體，外觀設計非常有特色。充電器在氮化鎵器件加持下，體積小巧，攜帶方便。下面充電頭網就對這款充電器進行詳細拆解，看看內部設計和用料如何。

此前充電頭網還拆解過REMAX 20W PD快充充電器、REMAX 20W 1A1C快充充電器、REMAX迷你30W氮化鎵快充充電器、REMAX 65W PD快充氮化鎵充電器、REMAX 65W 1A1C氮化鎵快充充電器等產品，歡迎查閱。

睿量迷你33W氮化鎵快充開箱

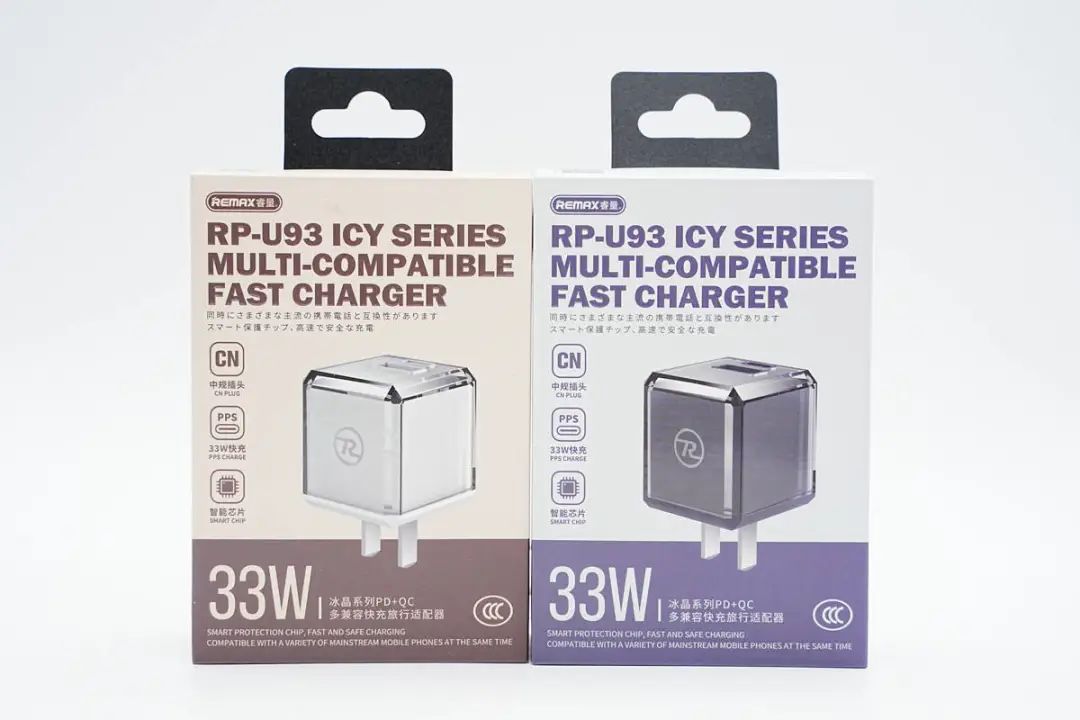

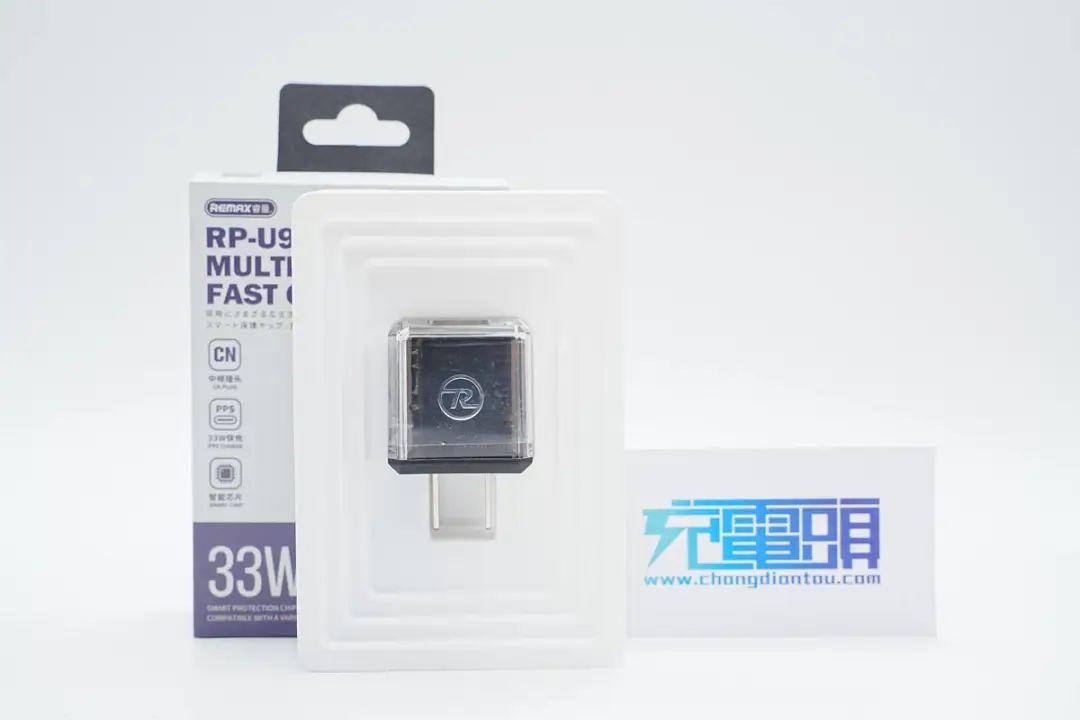

睿量這款33W氮化鎵快充設計上有豐富的配色可選，包裝盒正面印有產品品牌、外觀、名稱以及賣點等信息。

背面印有產品詳細參數以及商家信息。

此次拆解的是黑色款，包裝內只有充電器，機身包裹防刮塑料膜。

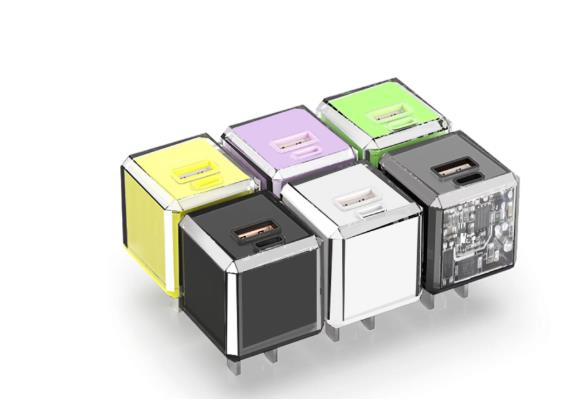

除本次展示的透明和白色款外，這款充電器還有黑色、黃色、紫色以及綠色配色，一共6種款式可選，配備1A1C雙輸出接口可同時給兩臺設備充電。

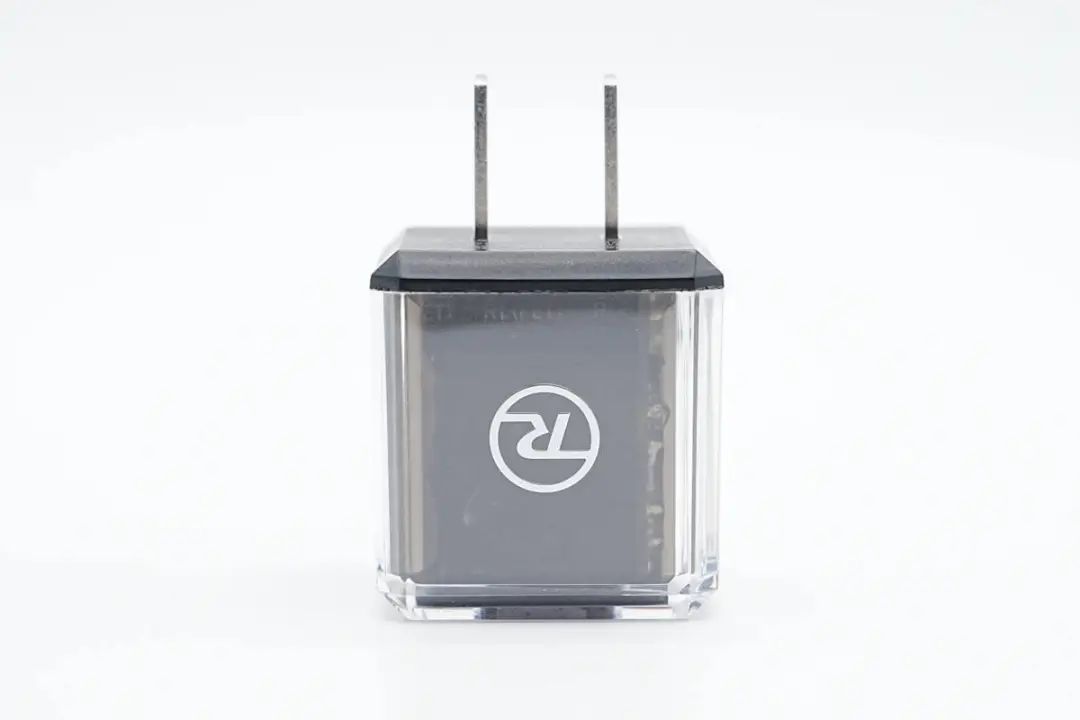

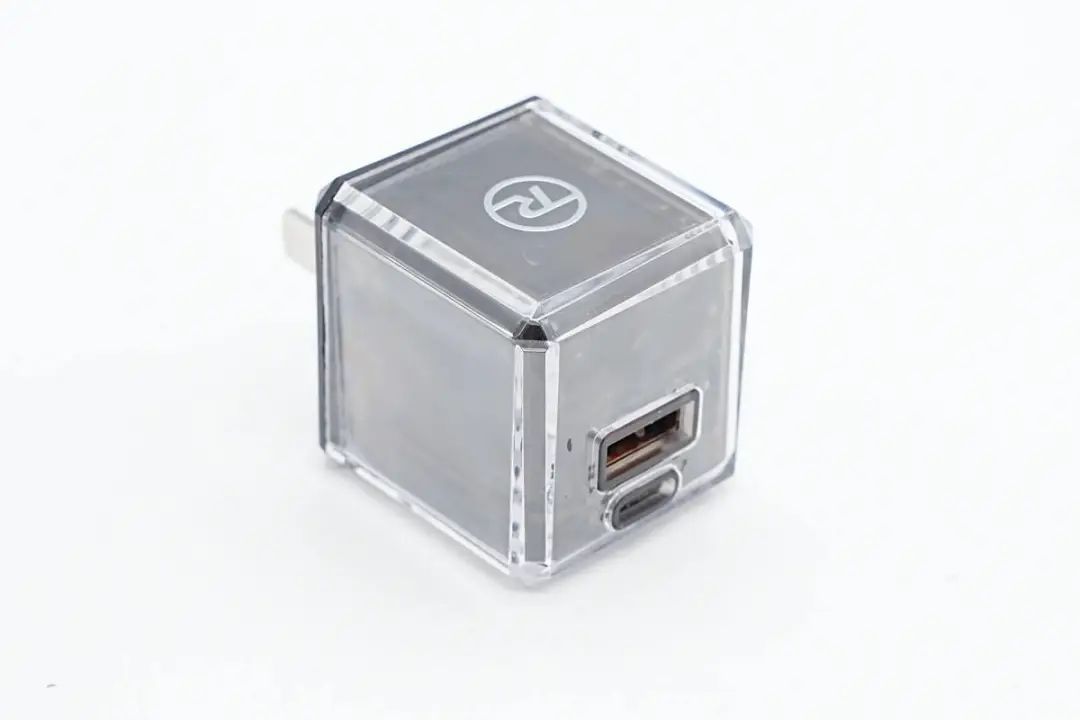

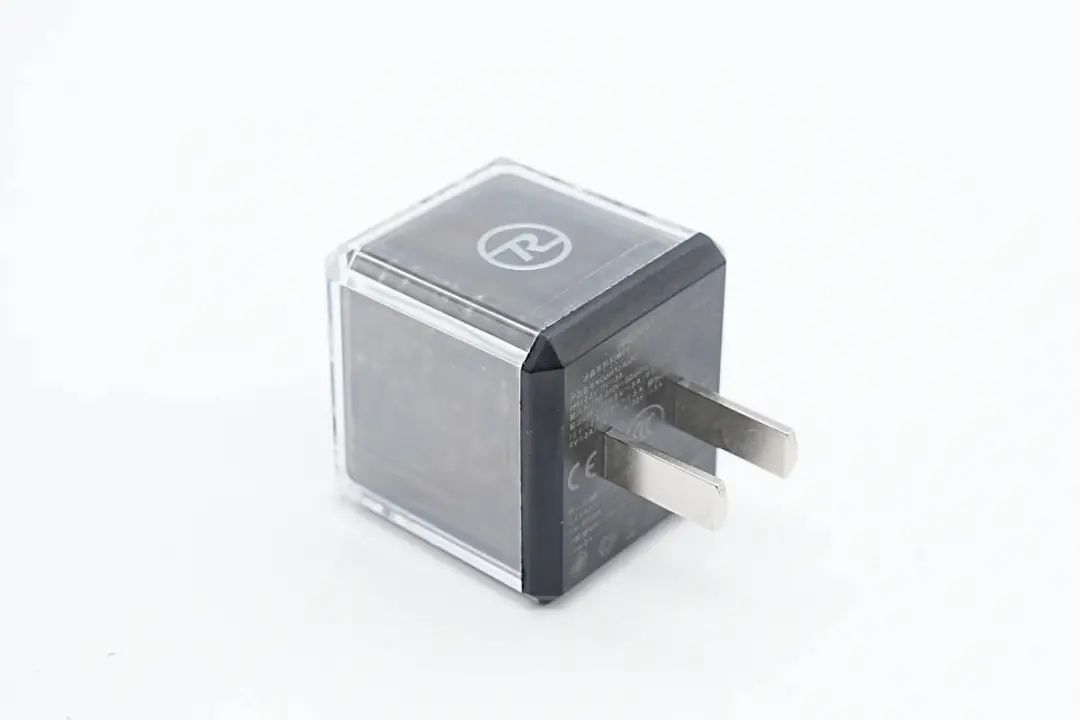

睿量這款33W氮化鎵快充采用雙層外殼，內層是半透明褐色塑料殼，使產品遠觀呈黑色。外層是透明亮面塑料殼，讓其近觀又多了冰晶質感，設計相當有特點。

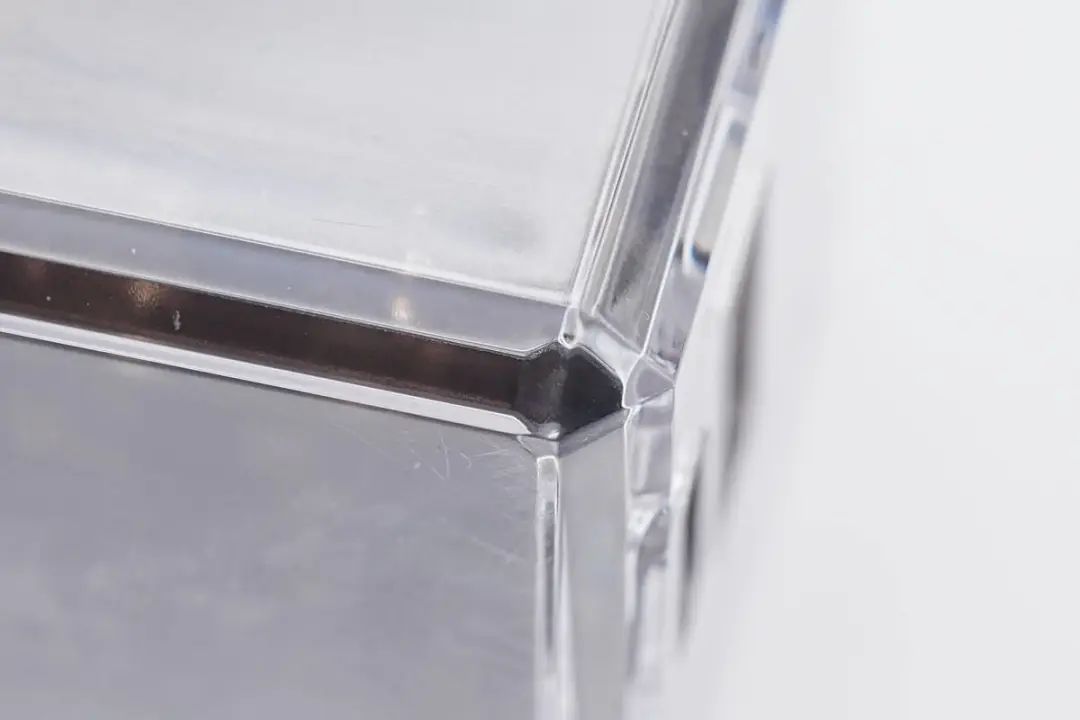

機身邊角倒角設計，讓產品整體更具科技感。

透過外殼可以依稀看到充電器內部元器件，十分硬核。

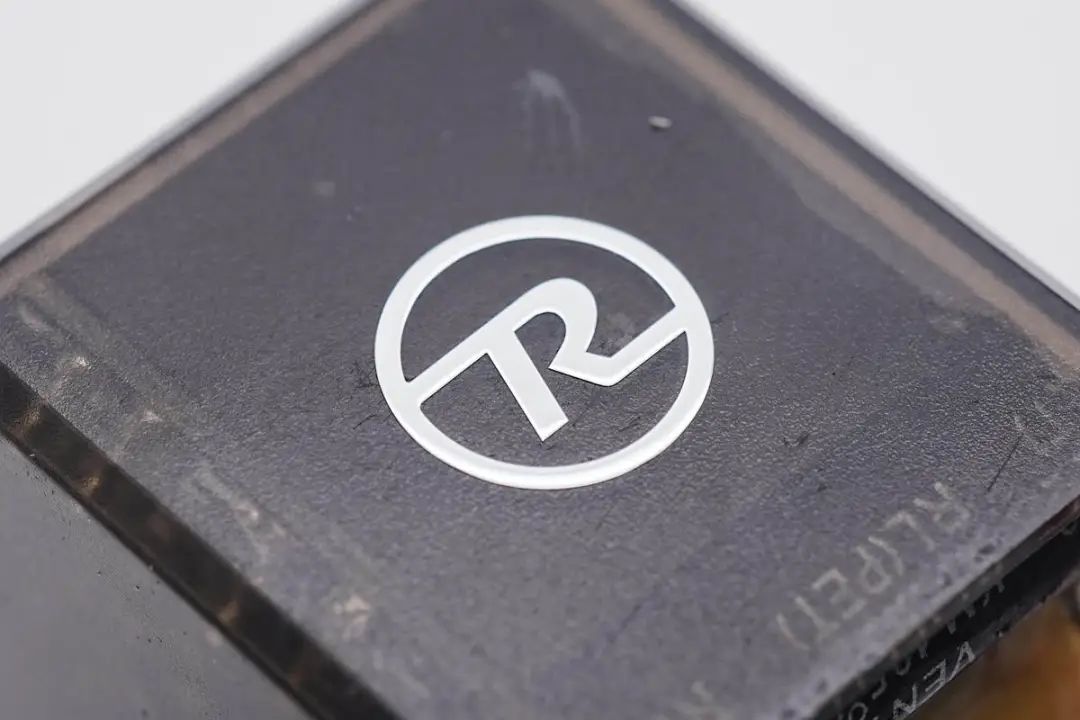

透過透明外殼可見內部品牌logo。

充電器配備固定式國標插腳。

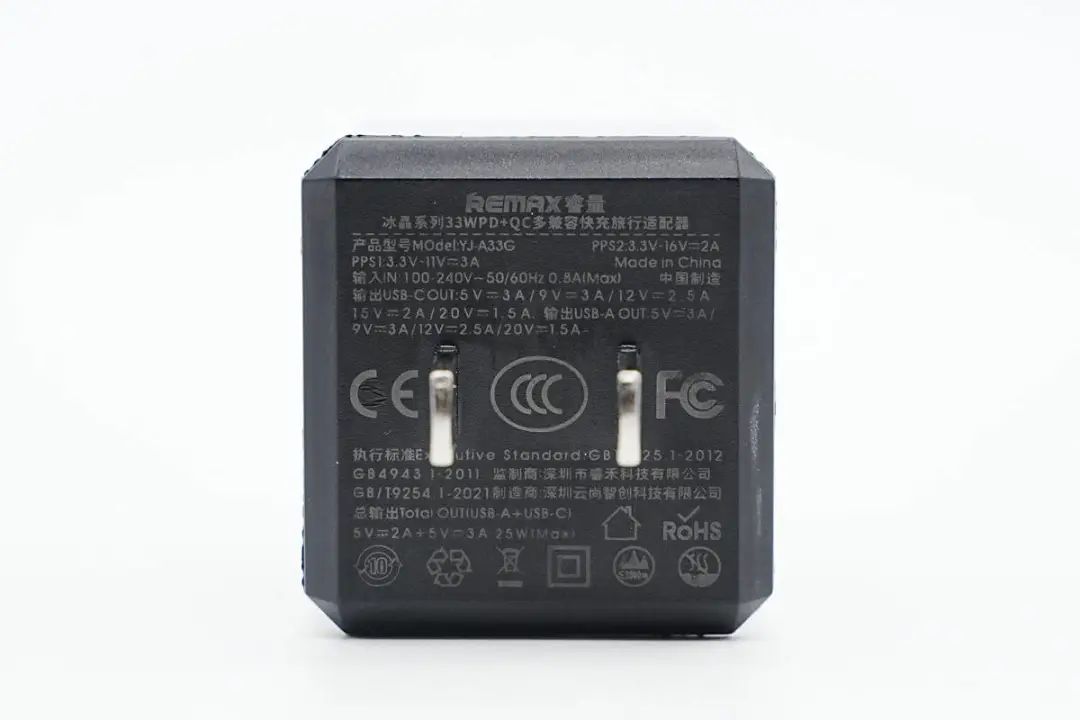

底部外殼上印有充電器參數

型號：YJ-A33G

輸入：100-240V~50/60HZ 0.8A

USB-C輸出：5V3A、9V3A、12V2.5A、15V2A、20V1.5A

USB-A輸出：5V3A、9V3A、12V2.5A、20V1.5A

PPS1：3.3-11V3A

PPS2：3.3-16V2A

制造商：深圳云尚智創科技有限公司

監制：深圳市睿禾科技有限公司

充電器已經通過了CCC、FCC、CE認證。

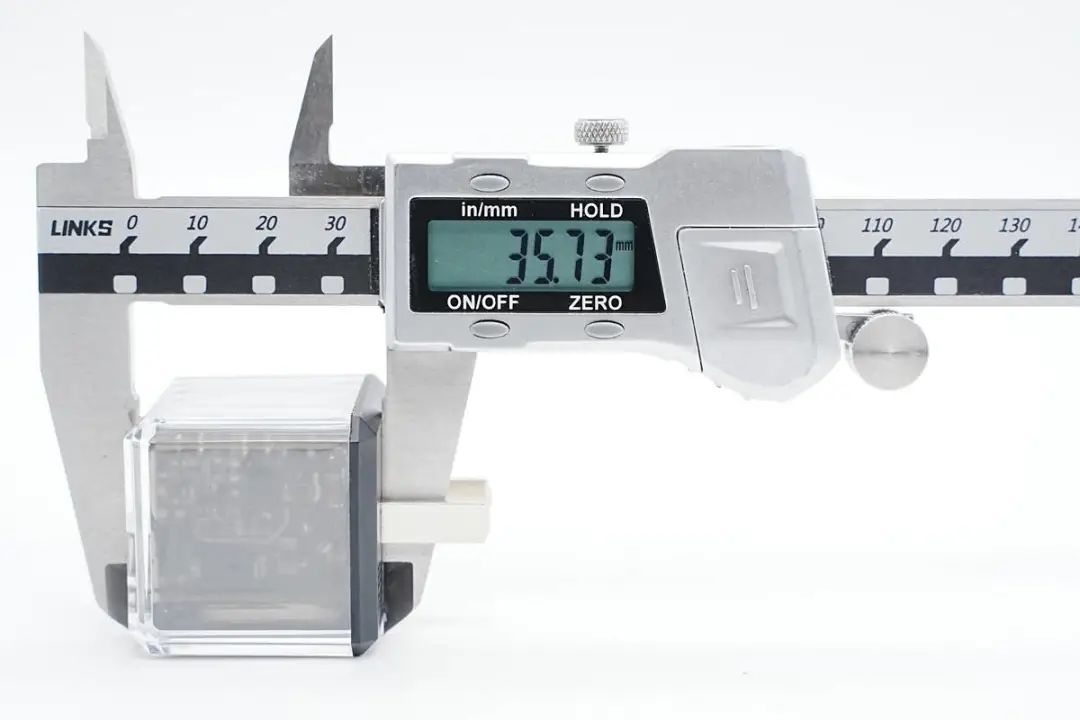

測得充電器機身高度為35.33mm。

寬度為33.25mm。

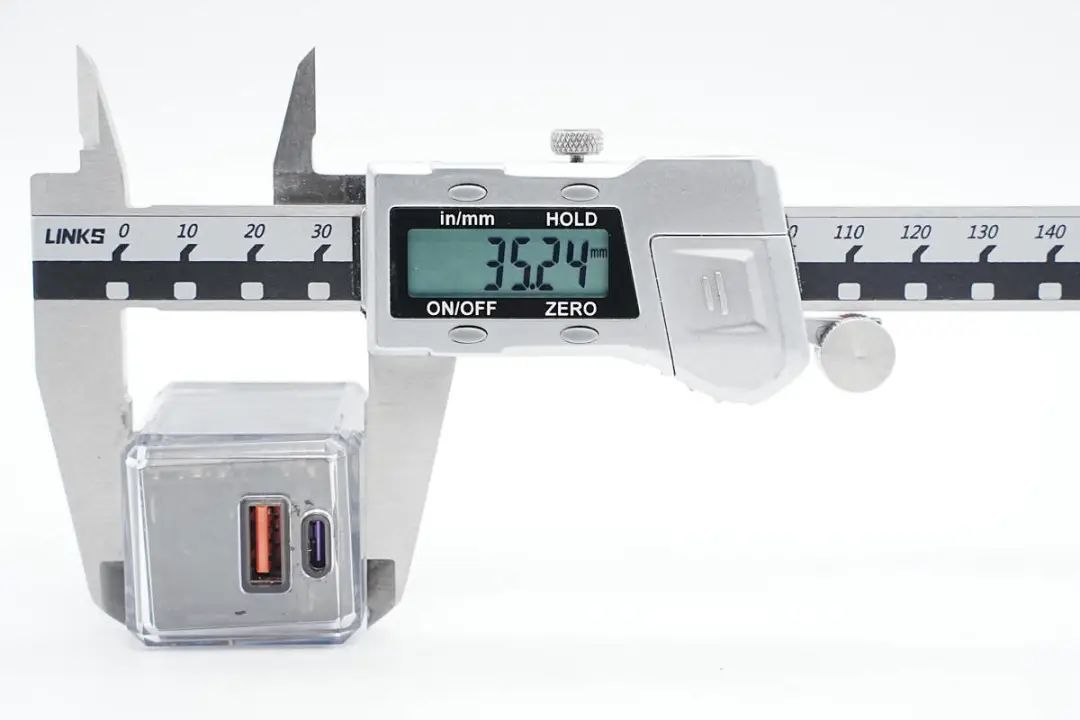

厚度為35.24mm。

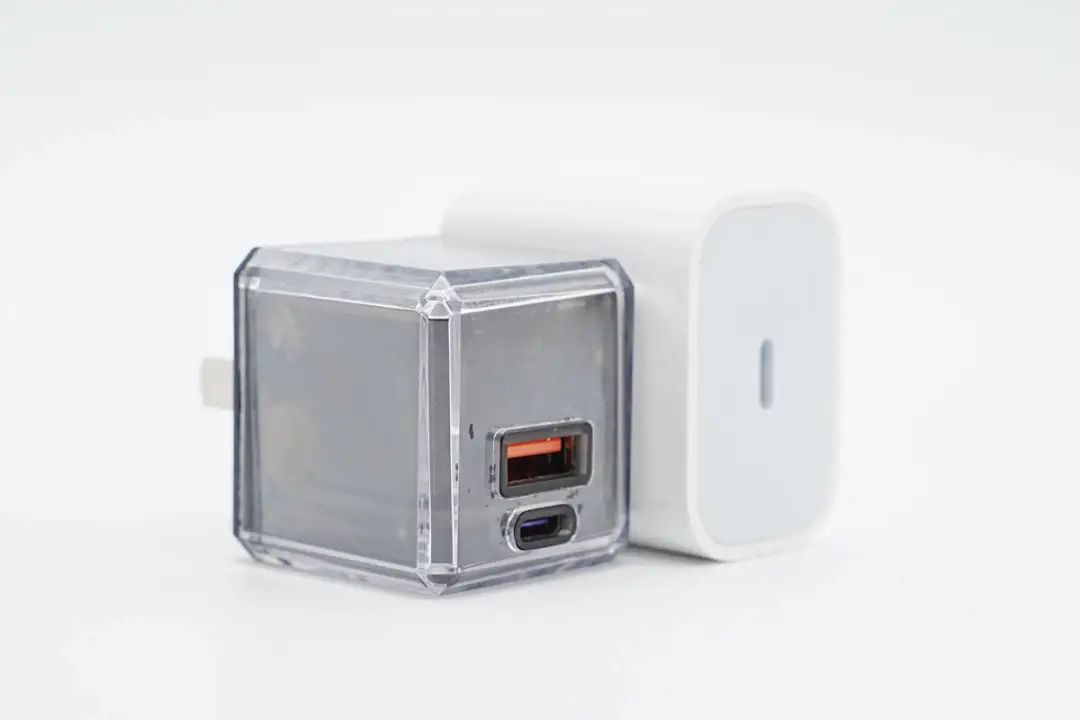

和蘋果20W充電器對比，在雙層外殼設計的情況下，整體還是要小一點。

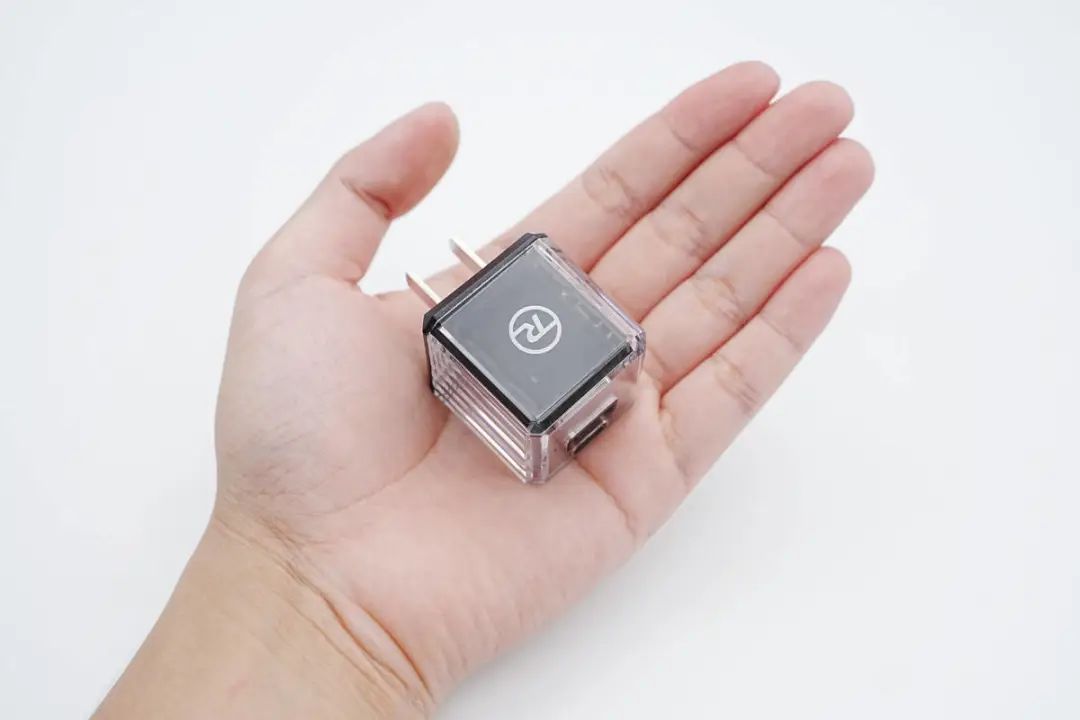

拿在手上的大小直觀感受。

充電器凈重約為58g。

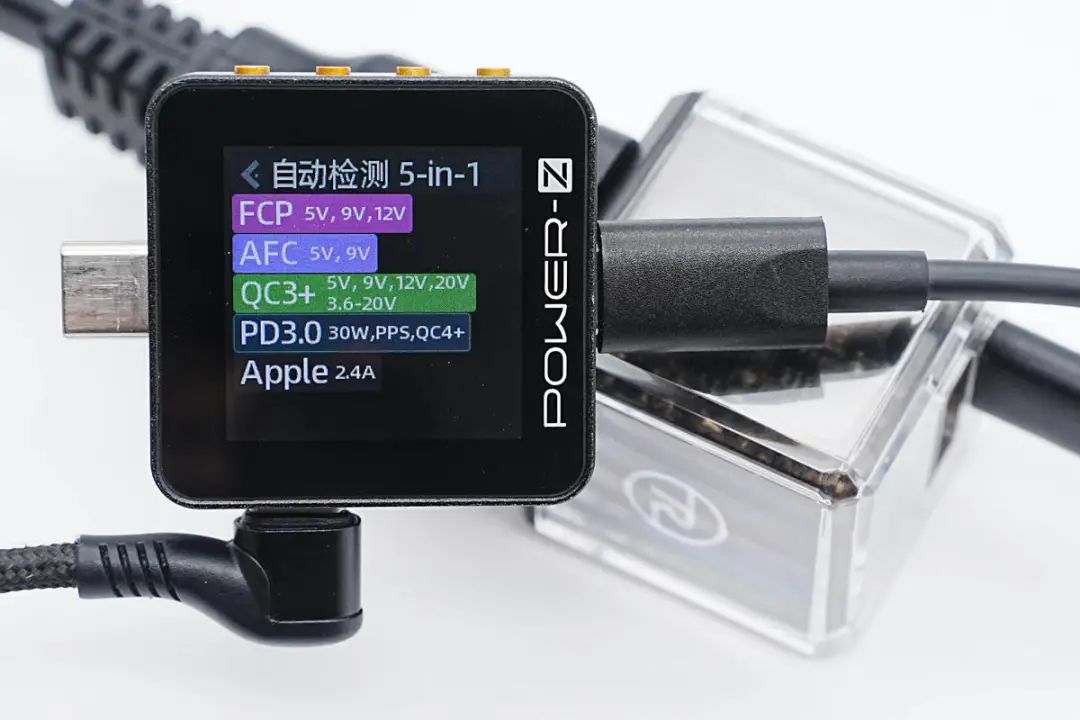

使用ChargerLAB POWER-Z KM002C測得充電器支持FCP、AFC、QC3+、PD3.0、PPS、Apple 2.4A充電協議。

此外還具備5V3A、9V3A、12V2.5A、15V2A、20V1.5A五組固定電壓檔位，以及3.3-11V3A、3.3-16V2A兩組PPS電壓檔位。

睿量迷你33W氮化鎵快充拆解

看完這款33W氮化鎵快充的外觀尺寸以及輸出協議后，下面就來到拆解環節，一起來看看充電器內部設計和用料如何。

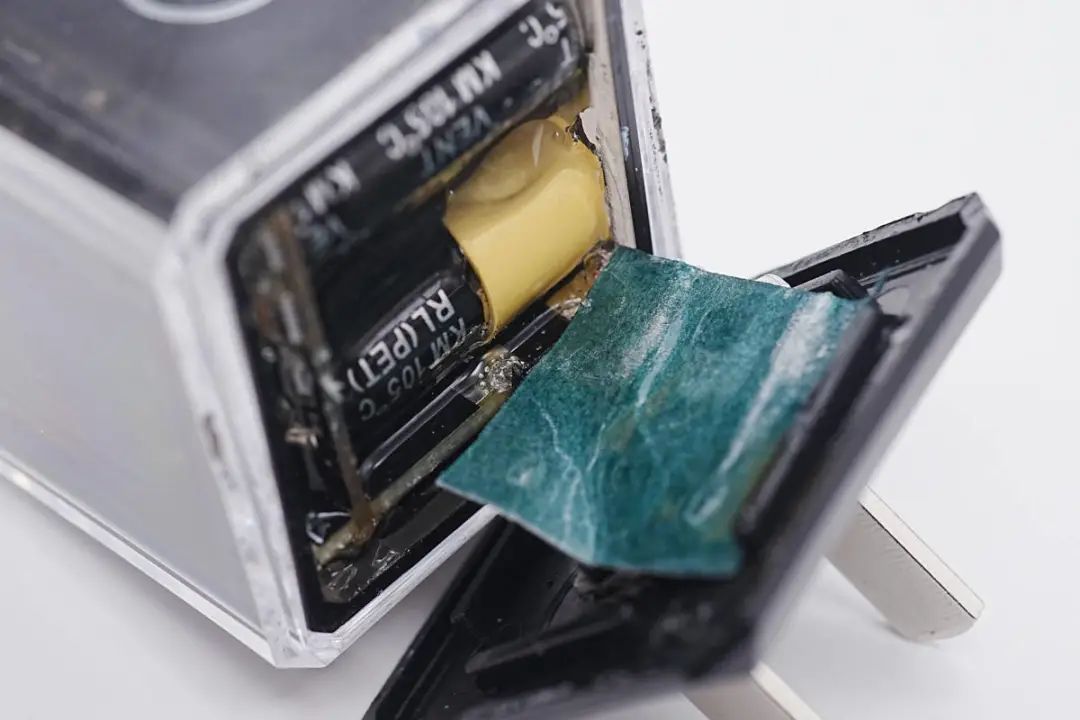

沿插腳側拆開外殼，插腳位置對應電解電容的位置粘貼青稞紙絕緣。

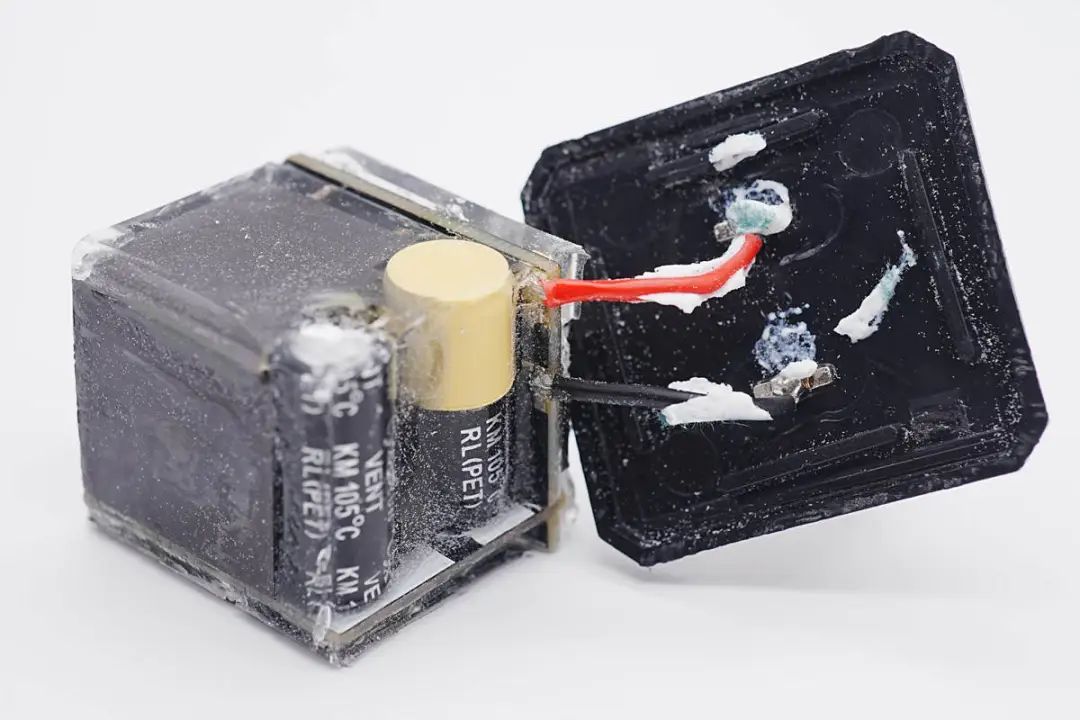

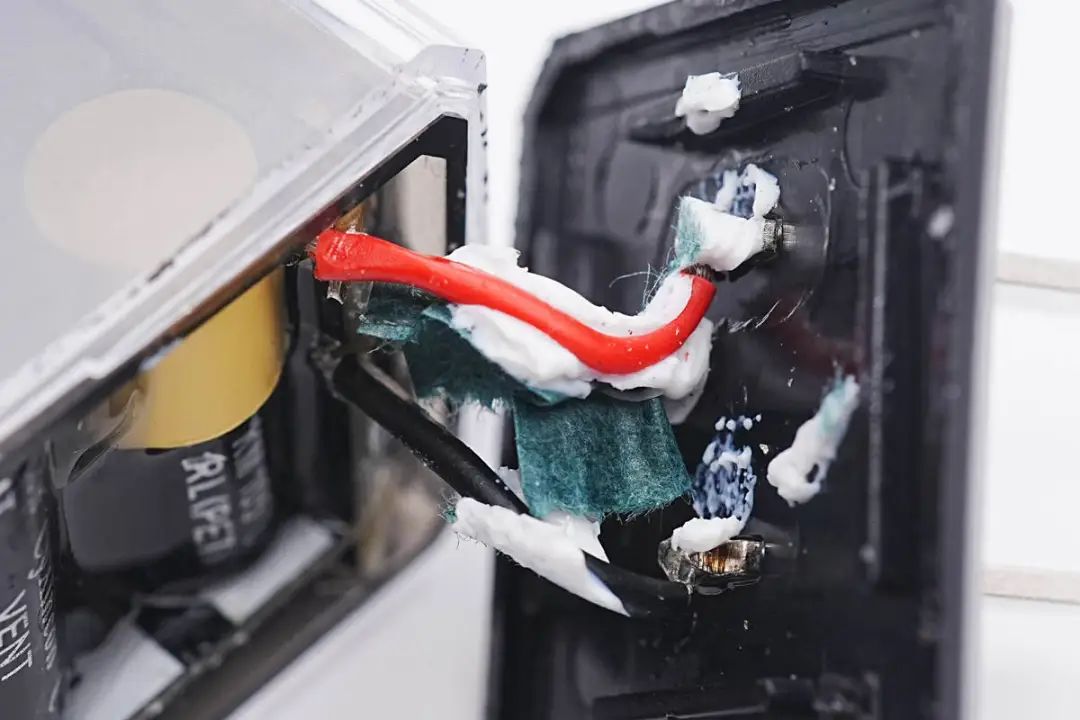

交流輸入通過導線焊接連接，連接處涂膠加固。

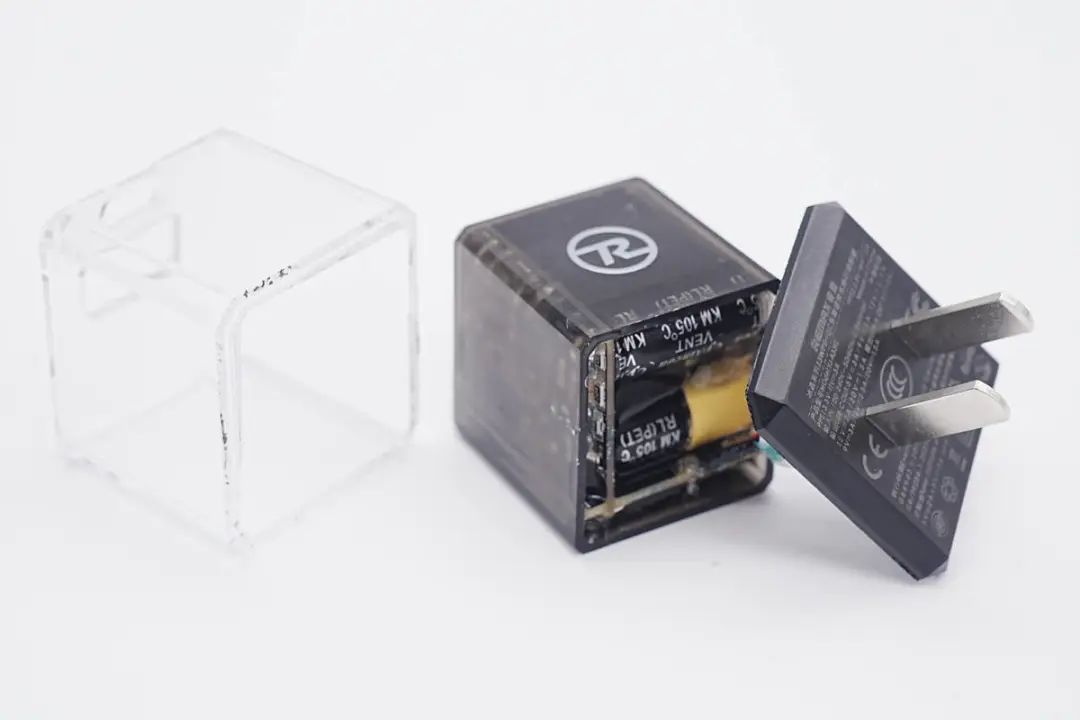

取下外層透明外殼，內部是半透明外殼，與充電器PCBA模塊之間涂膠固定。

內部半透明外殼有R字標識。

使用切割機切開外層半透明外殼，取出充電器PCBA模塊。

充電器PCBA模塊一覽，內部采用透明膠水灌封。

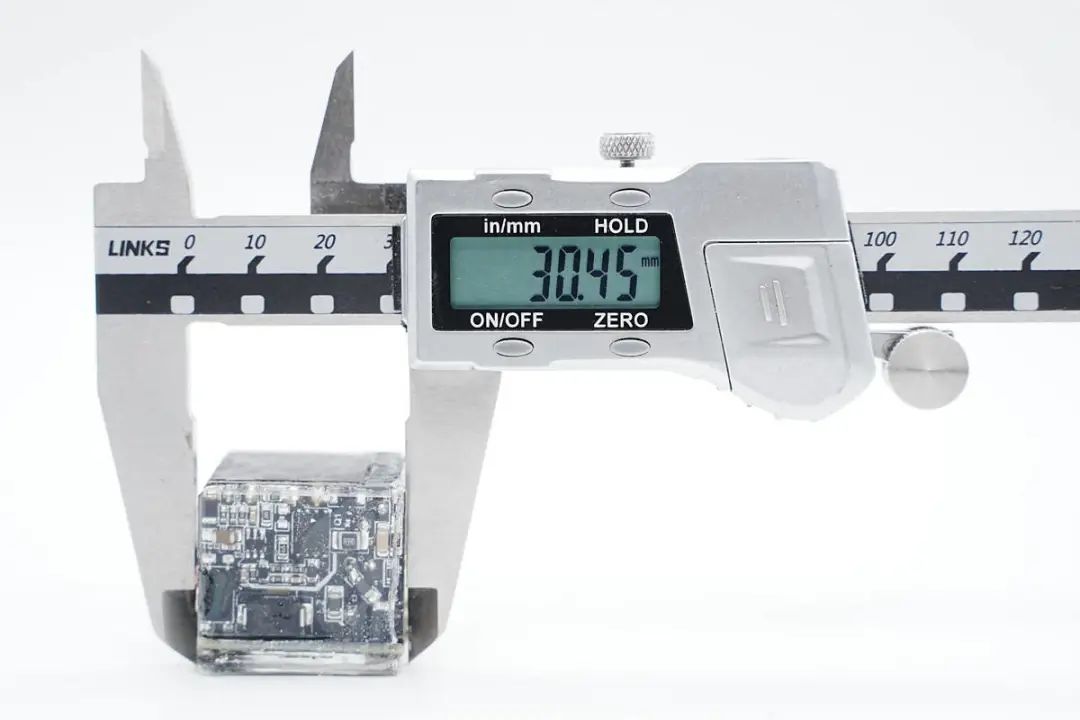

使用游標卡尺測得PCBA模塊長度約為30.45mm。

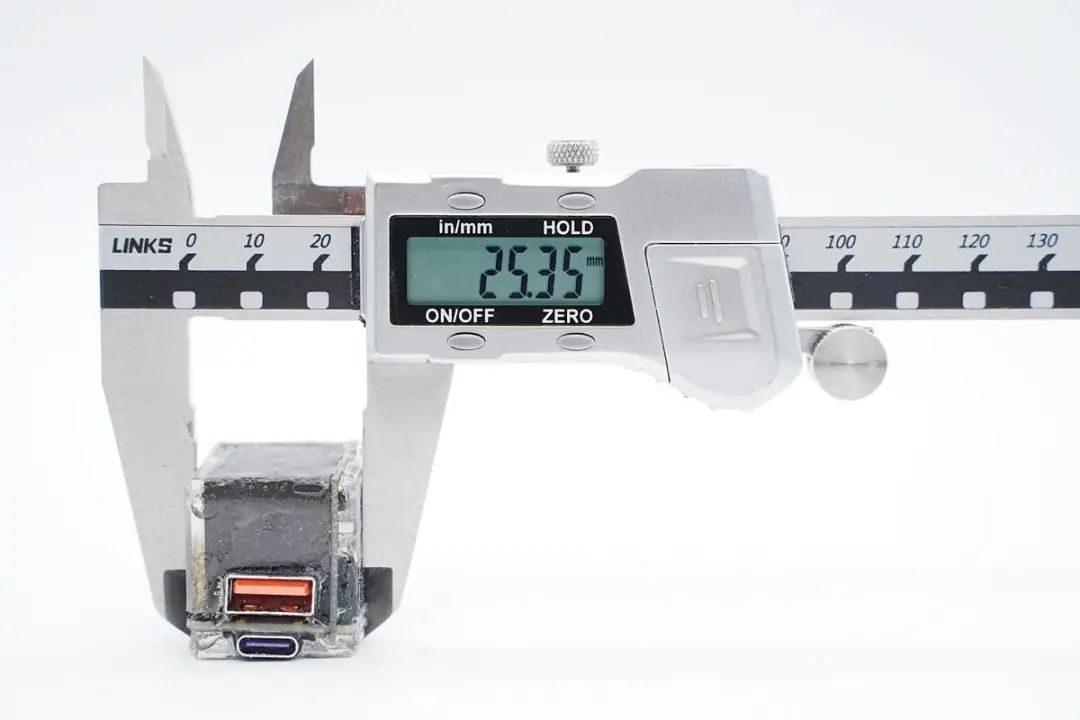

PCBA模塊寬度約為25.35mm。

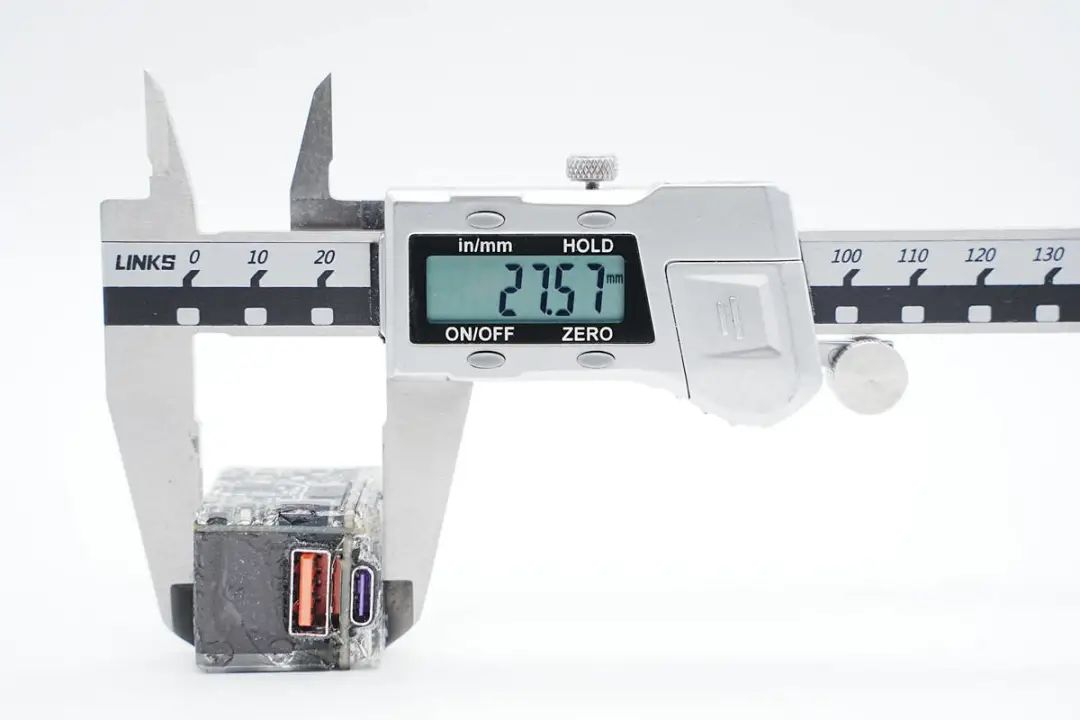

PCBA模塊厚度約為27.57mm。

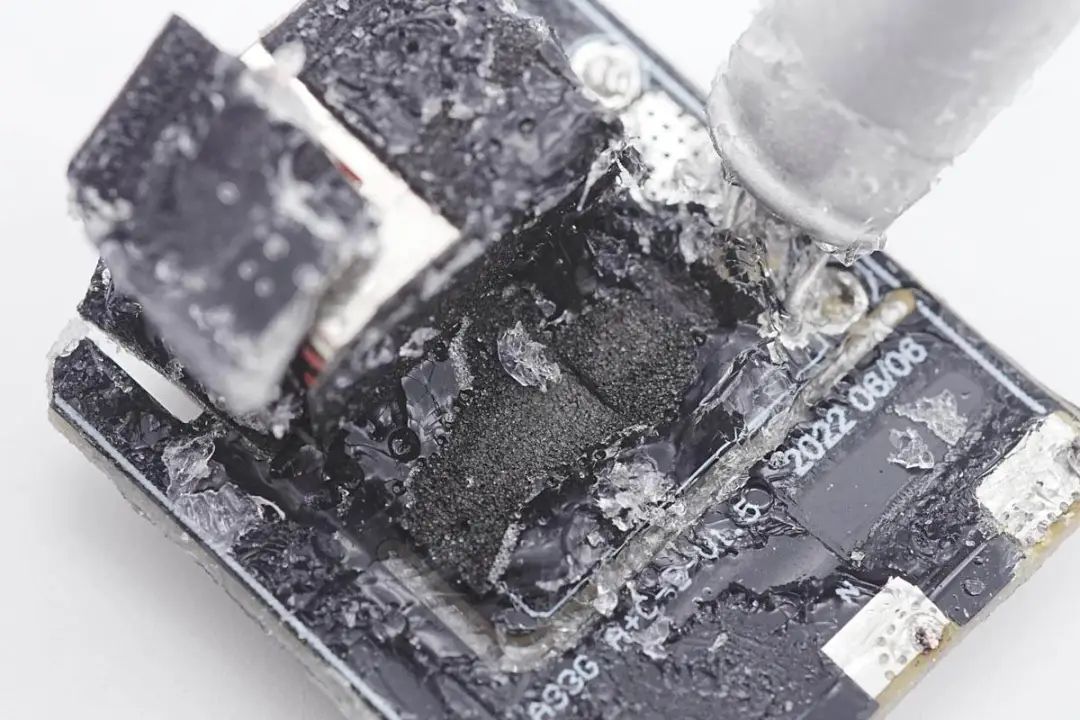

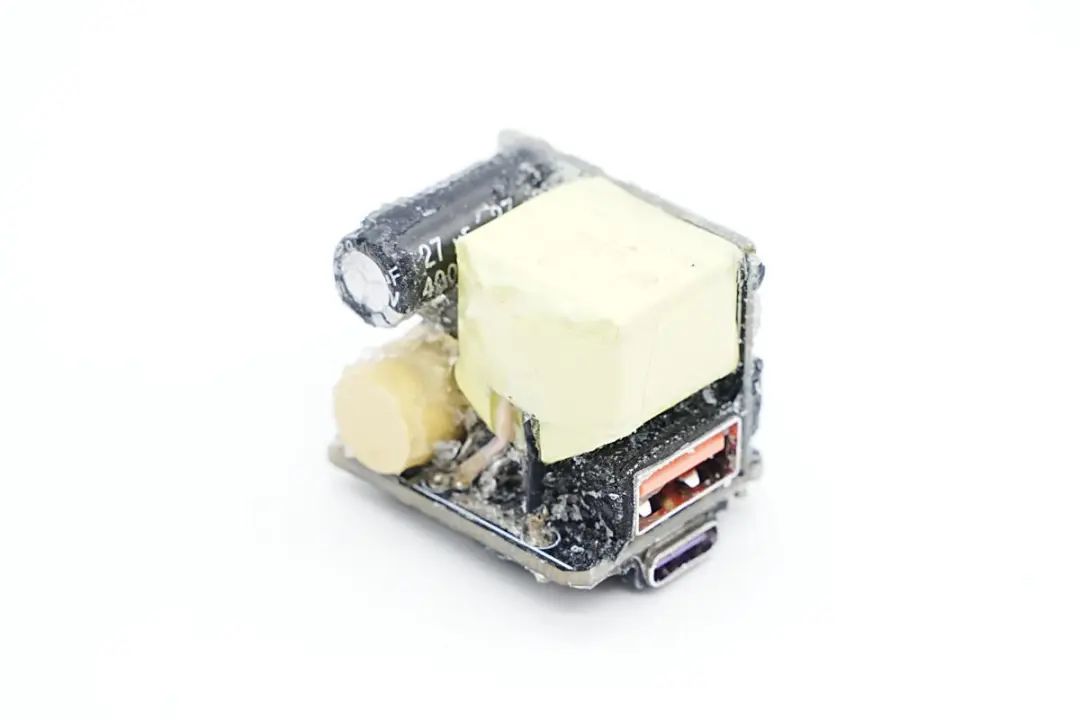

清理掉PCBA模塊的灌封膠，由兩塊小板組成。

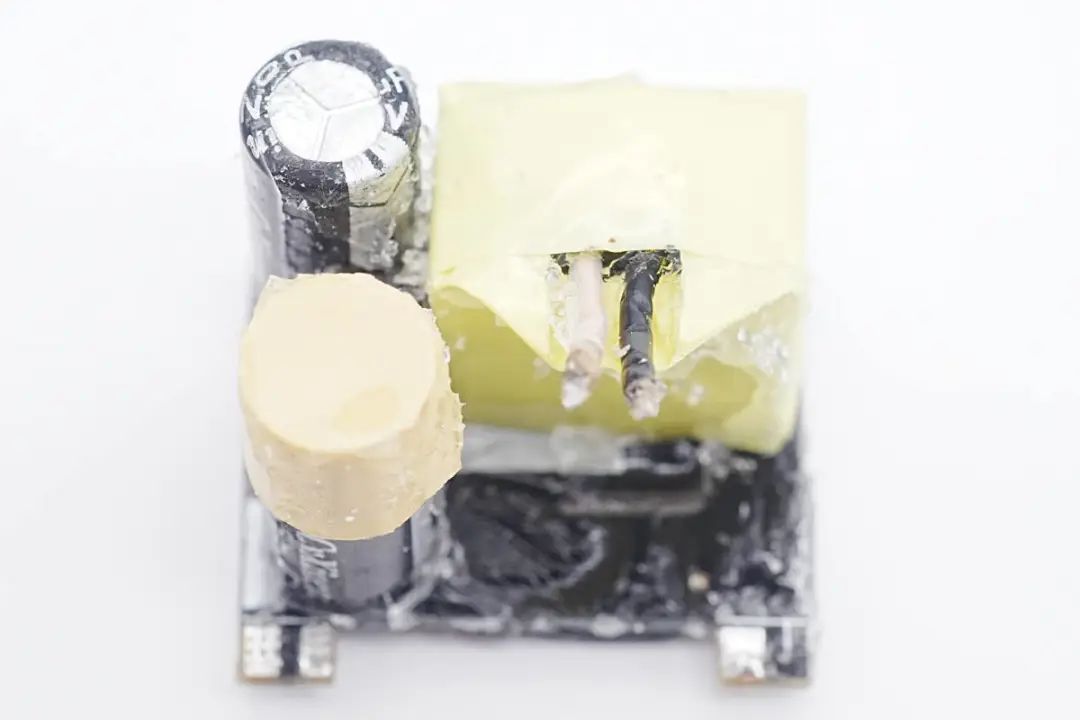

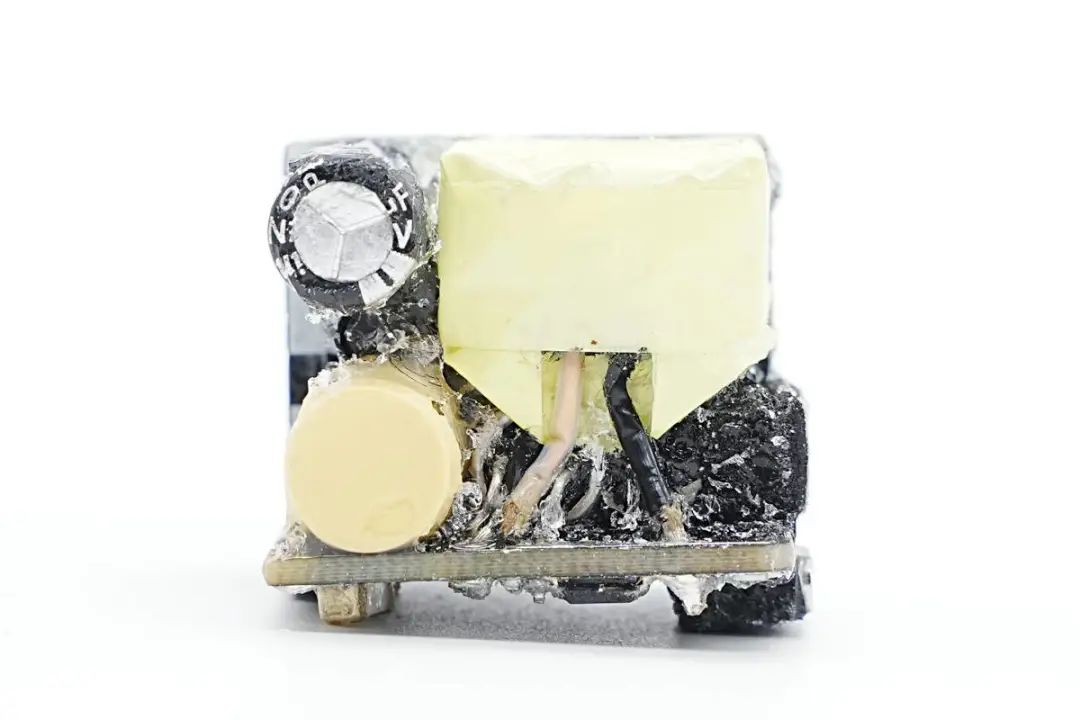

側面小板焊接變壓器和高壓濾波電容，電容外套膠帽絕緣，變壓器采用膠帶嚴密纏繞絕緣。

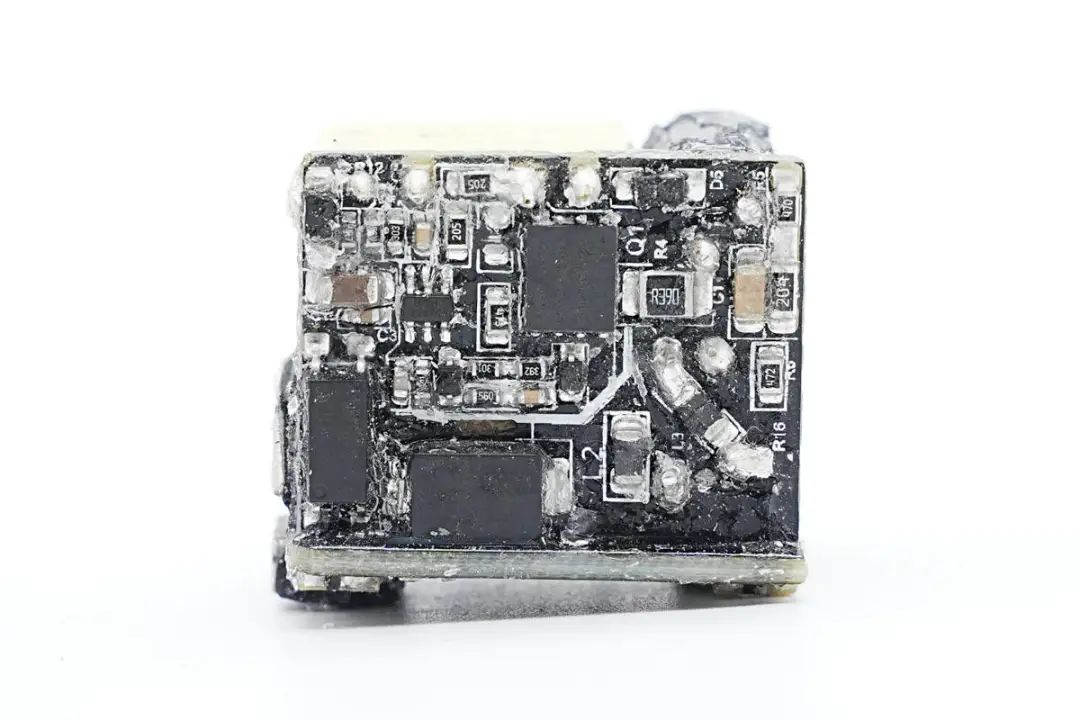

小板背面焊接初級主控芯片和氮化鎵器件，左下角為反饋光耦和貼片Y電容。

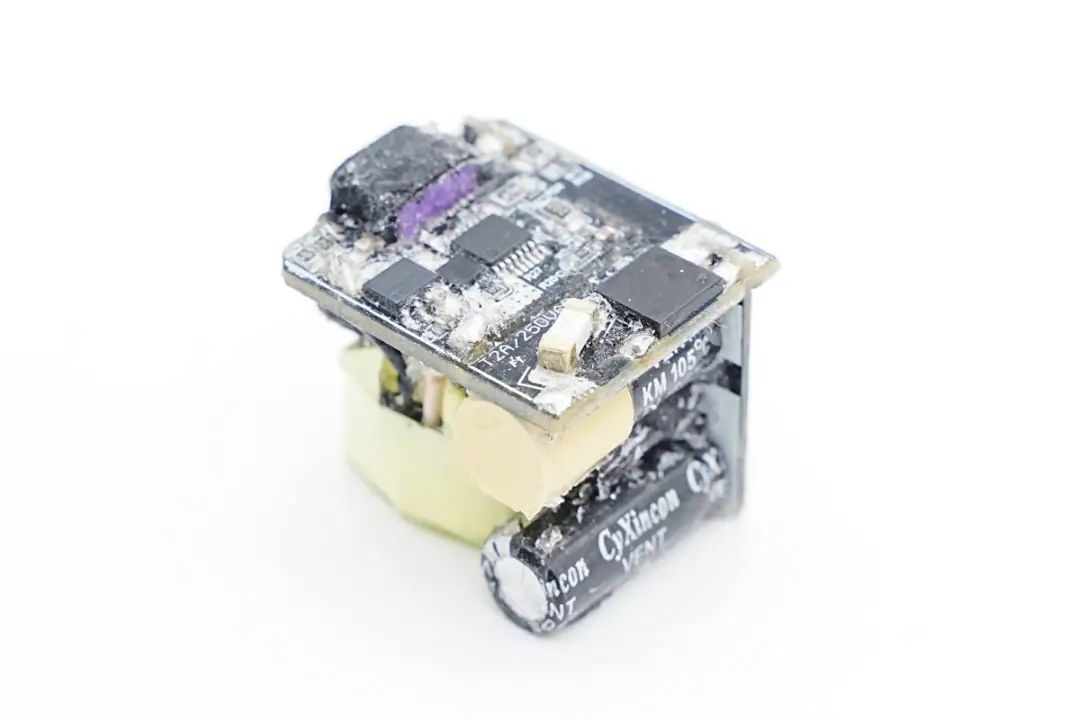

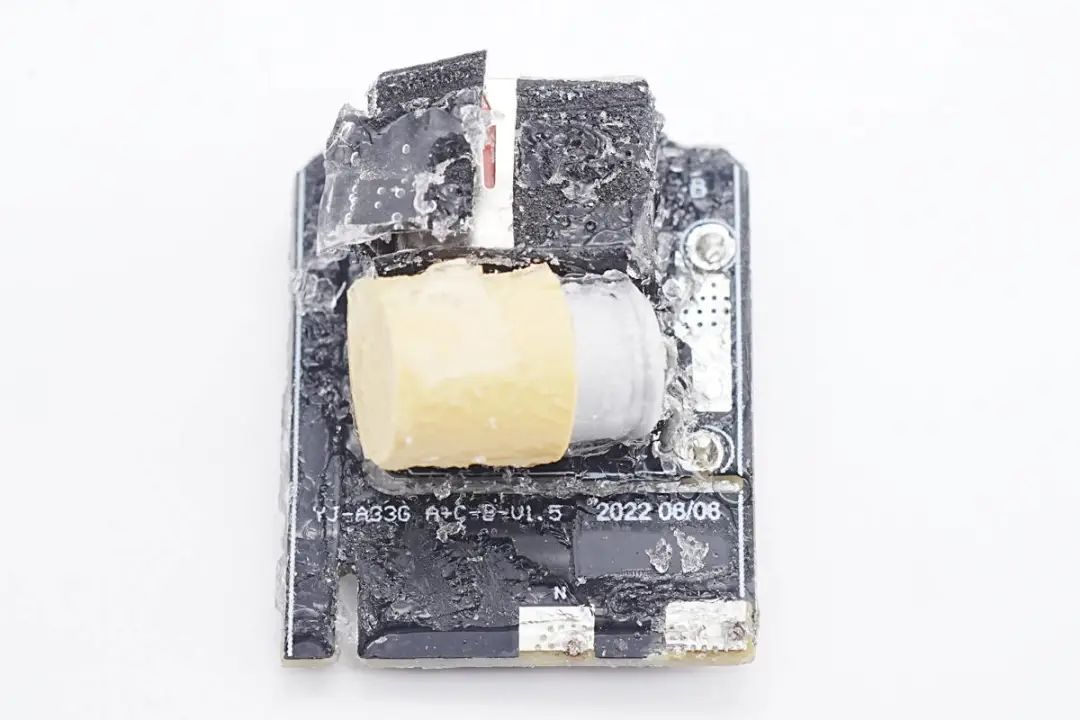

底部小板焊接整流橋和協議芯片等元件。

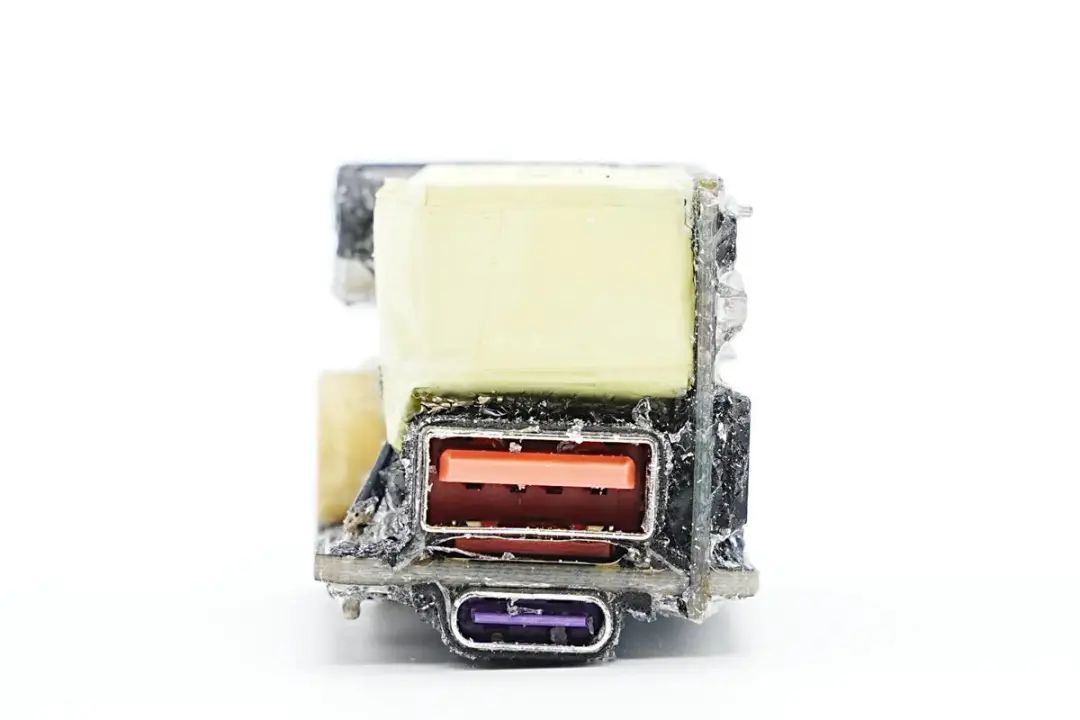

USB-A和USB-C母座分別焊接在底部小板的正反面。

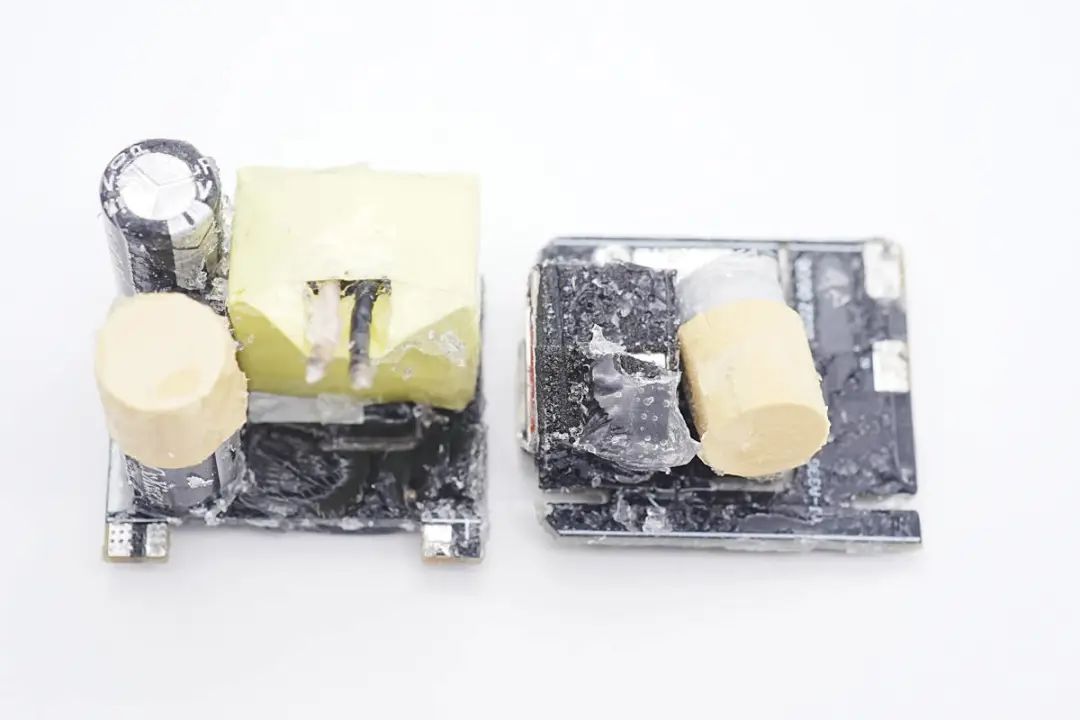

焊接拆分開兩塊小板，其中高壓電解電容和低壓固態電容均采用膠套絕緣。下面開始詳細介紹小板上的器件。

通過對PCBA模塊的觀察發現，remax 33W氮化鎵充電器采用高頻QR開關電源，輸出電壓由協議芯片通過光耦控制調節，實現寬范圍的電壓輸出。下面我們就從輸入端開始詳細了解各個器件的信息。

底部小板焊接輸入保險絲，整流橋，同步整流芯片，協議芯片和USB-C母座。初級和次級側開槽隔離。

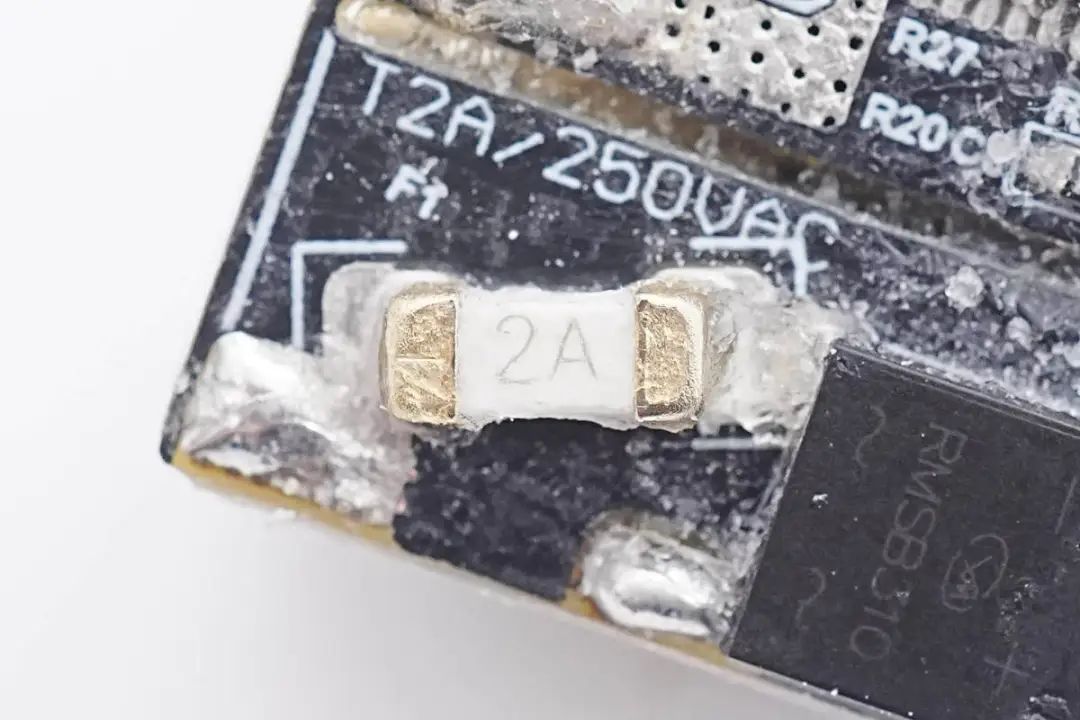

輸入端貼片保險絲規格為2A 250V。

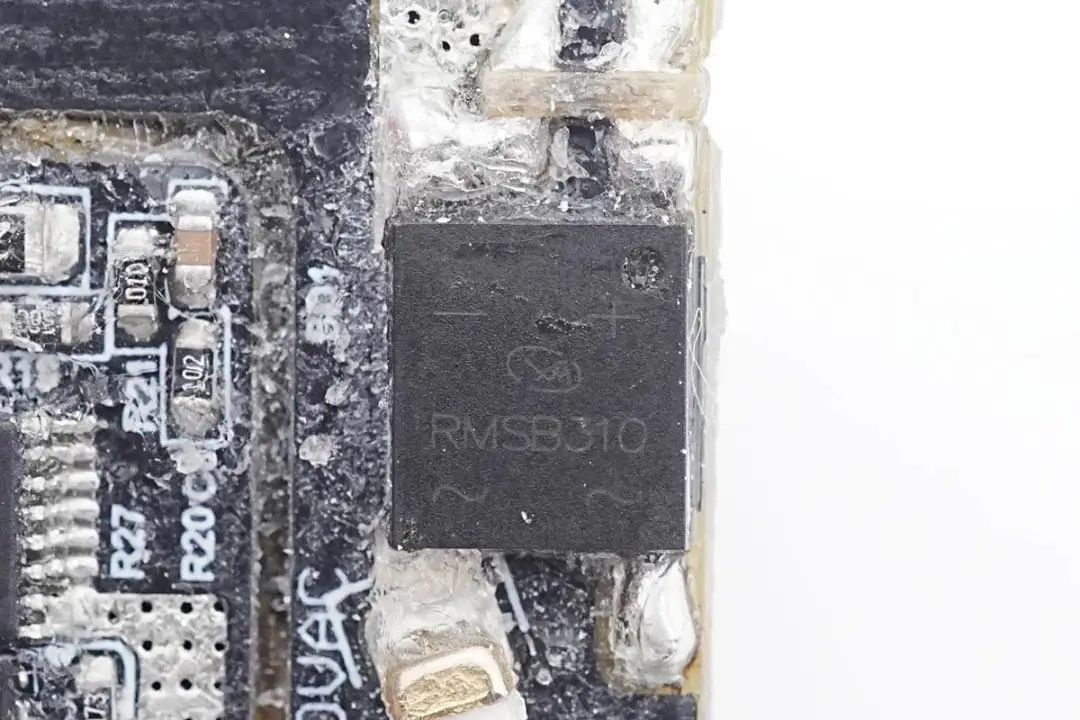

整流橋絲印RMSB310，規格為3A，1000V。

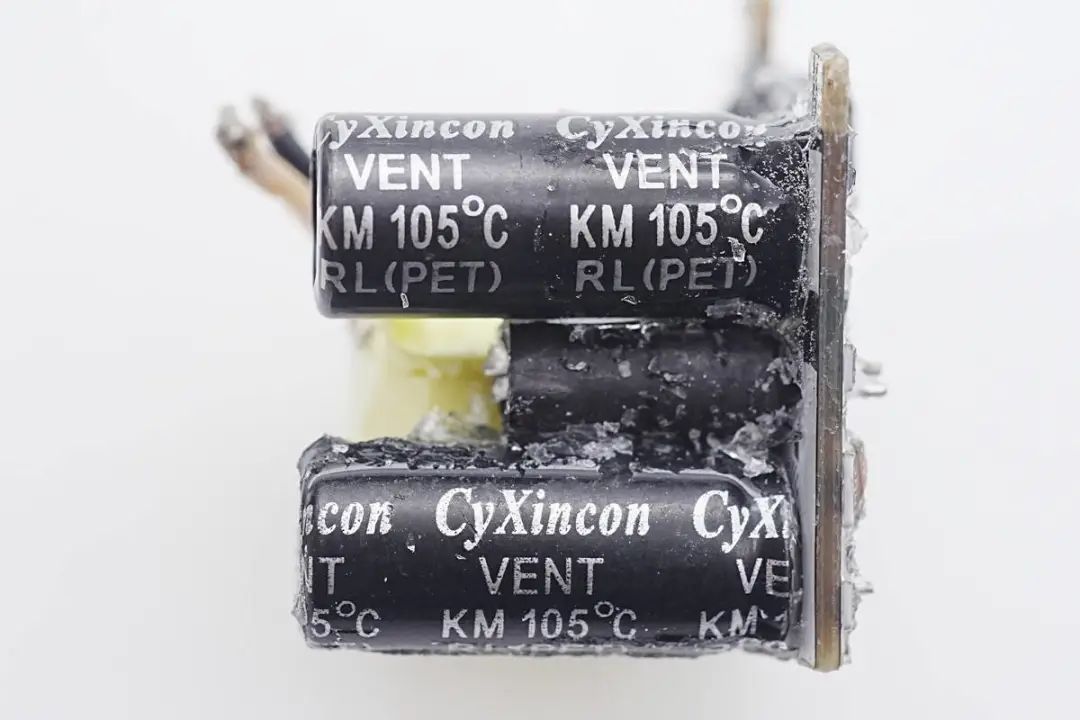

兩顆高壓濾波電容來自CyXincon創宜興科技，焊接在側面小板上。

兩顆高壓電解電容規格均為27μF 400V。

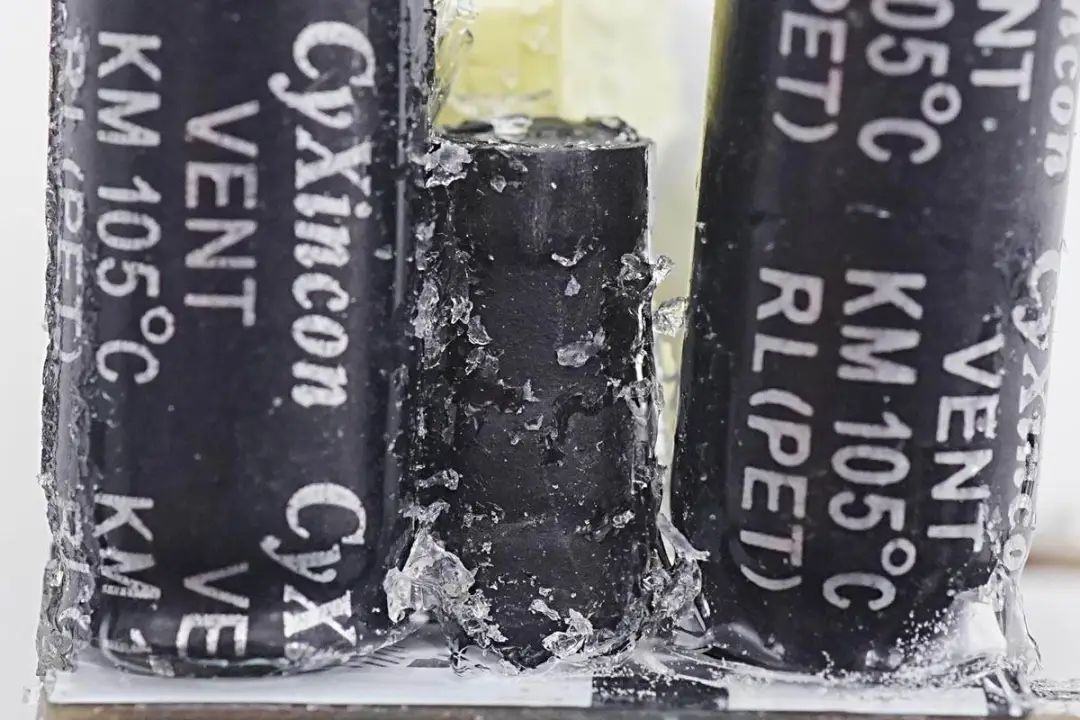

兩顆電容之間的差模電感特寫，外套熱縮管絕緣。

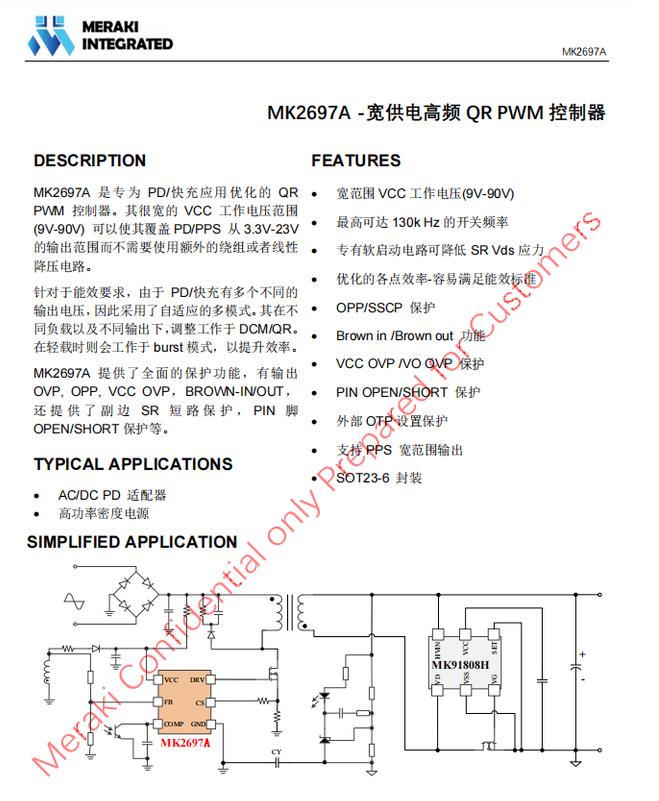

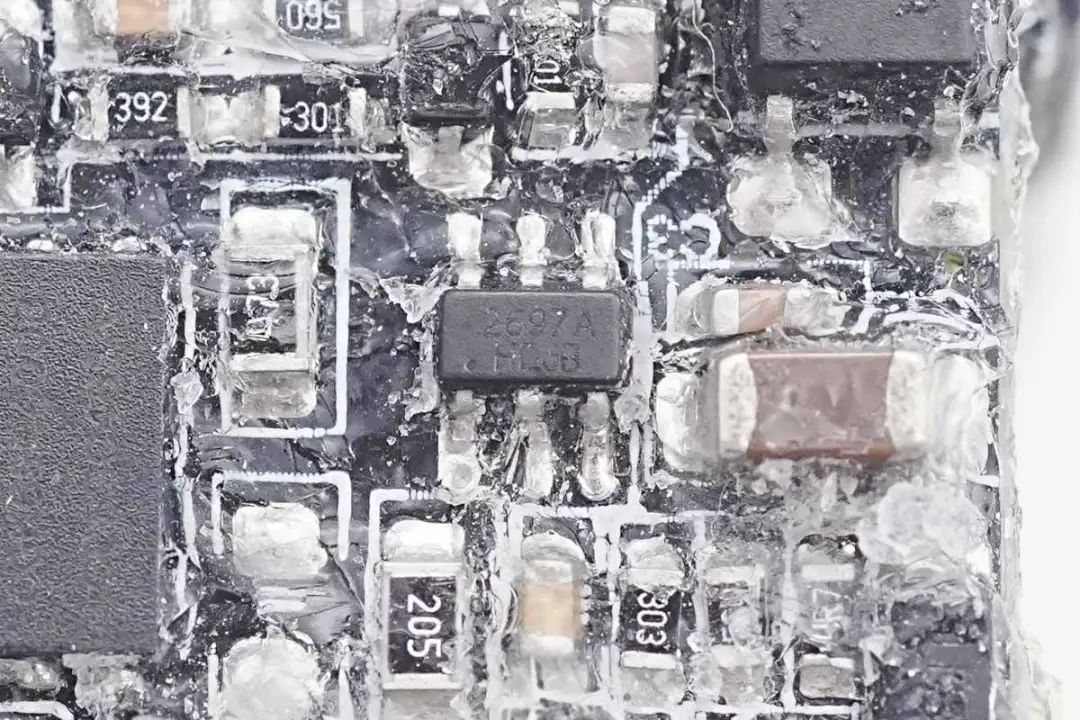

開關電源主控芯片采用茂睿芯MK2697A，這是專為PD/快充應用優化的QR PWM控制器。其很寬的VCC工作電壓范圍(9V-90V)可以使其覆蓋PD/PPS從3.3V-23V的輸出范圍而不需要使用額外的繞組或者線性降壓電路。

MK2697是針對于能效要求，由于PD/快充有多個不同的輸出電壓，因此采用了自適應的多模式。其在不同負載以及不同輸出下，調整工作于DCM/QR。在輕載時則會工作于burst模式，以提升效率。

MK2697A提供了全面的保護功能，有輸出OVP，OPP，VCC OVP，BROWN-IN/OUT，還提供了副邊SR短路保護， PIN腳OPEN/SHORT保護等。

充電頭網拆解了解到，采用茂睿芯快充方案的還有華科生迷你33W快充、倍思20W 1A1C快充充電器、愛莎瓦特65W 2A1C氮化鎵快充、air-J 18W 1A1C快充充電器、歐派奇65W 2C1A超級硅快充、華科生迷你30W氮化鎵快充等產品采用。

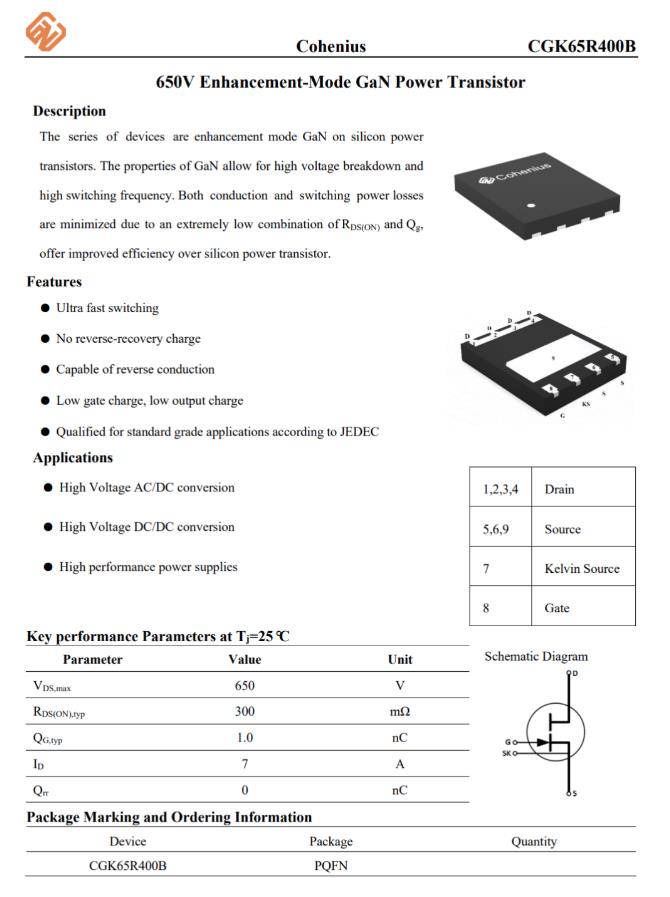

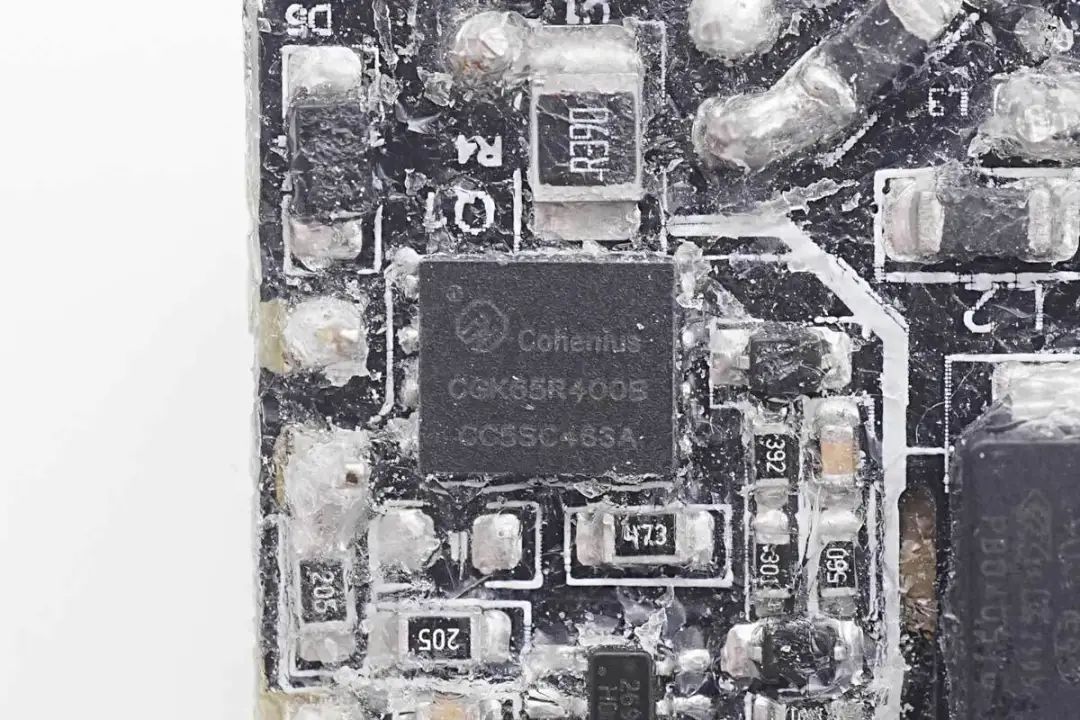

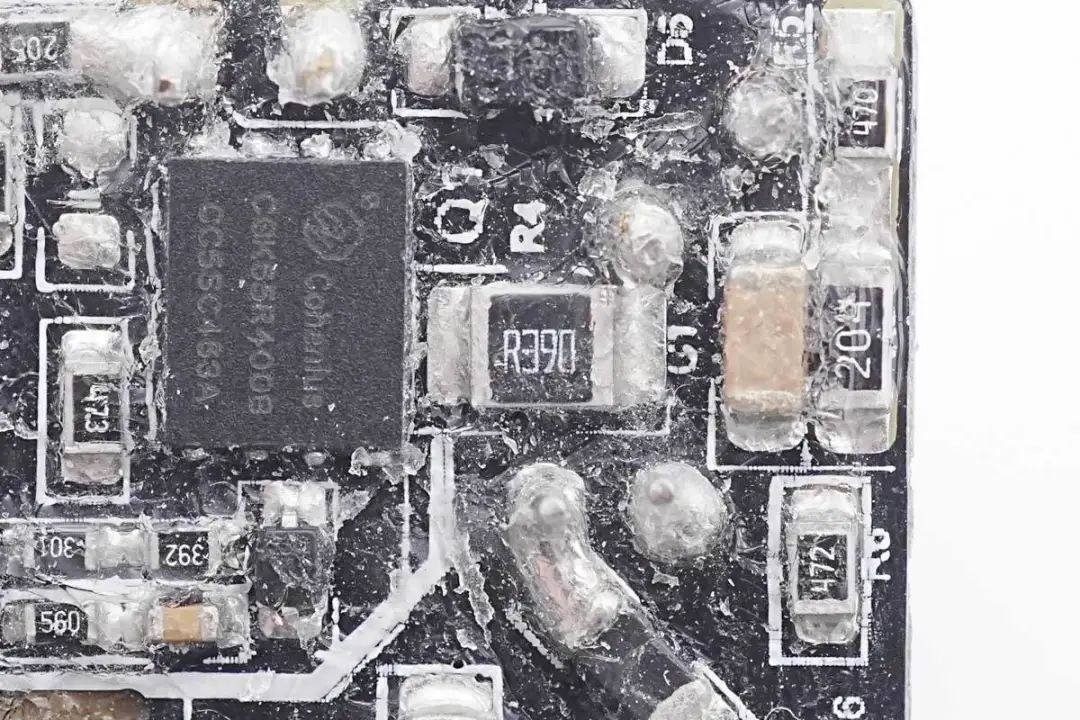

充電器內置的氮化鎵開關管來自聚能創芯，型號CGK65R400B，是一顆增強型氮化鎵開關管，耐壓650V，導阻為300mΩ，支持超快開關，具有低柵極電荷和低輸出電荷，低開關損耗等優勢。器件具備開爾文源極，可用于優化柵極驅動。同時通過了JEDEC標準級應用認證。

聚能創芯CGK65R400B采用PQFN5*6封裝，透過源極散熱，可減小漏極面積，減小共模噪聲，并提升EMI性能。適用于高壓AC/DC轉換，高壓DC/DC轉換和高性能電源模塊等應用，可應用在小功率反激主功率開關管及大功率LLC主功率開關管。

用于檢測開關管電流的390m歐姆取樣電阻。

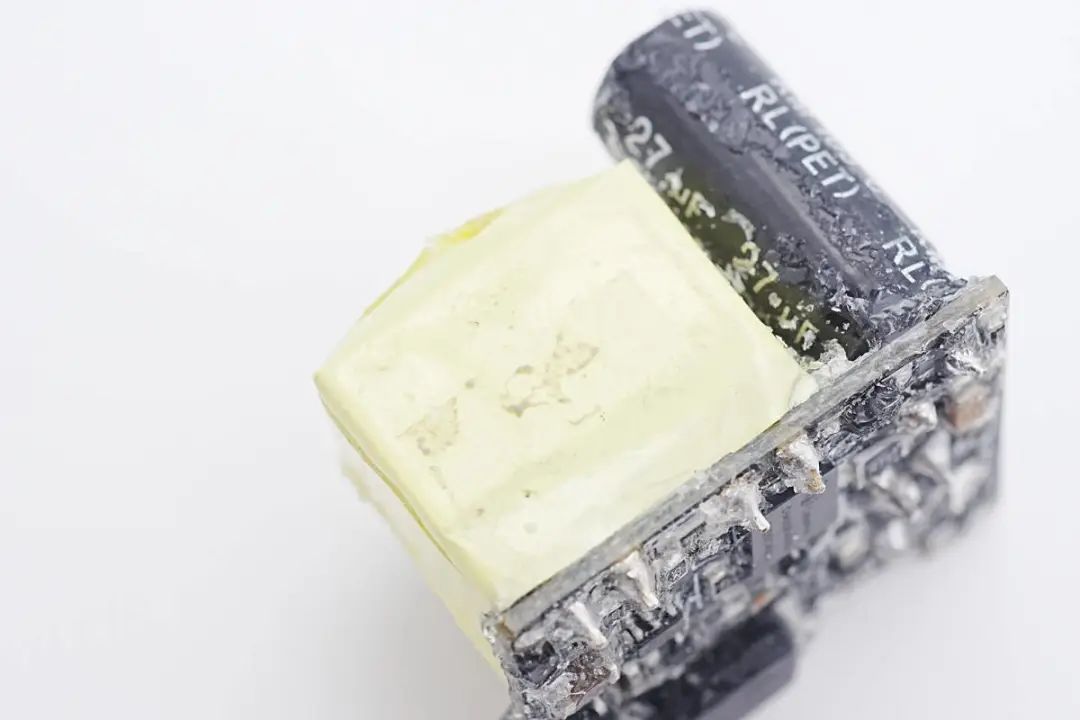

變壓器采用膠帶嚴密纏繞絕緣。

另外一側為次級繞組，采用多層絕緣線繞制。

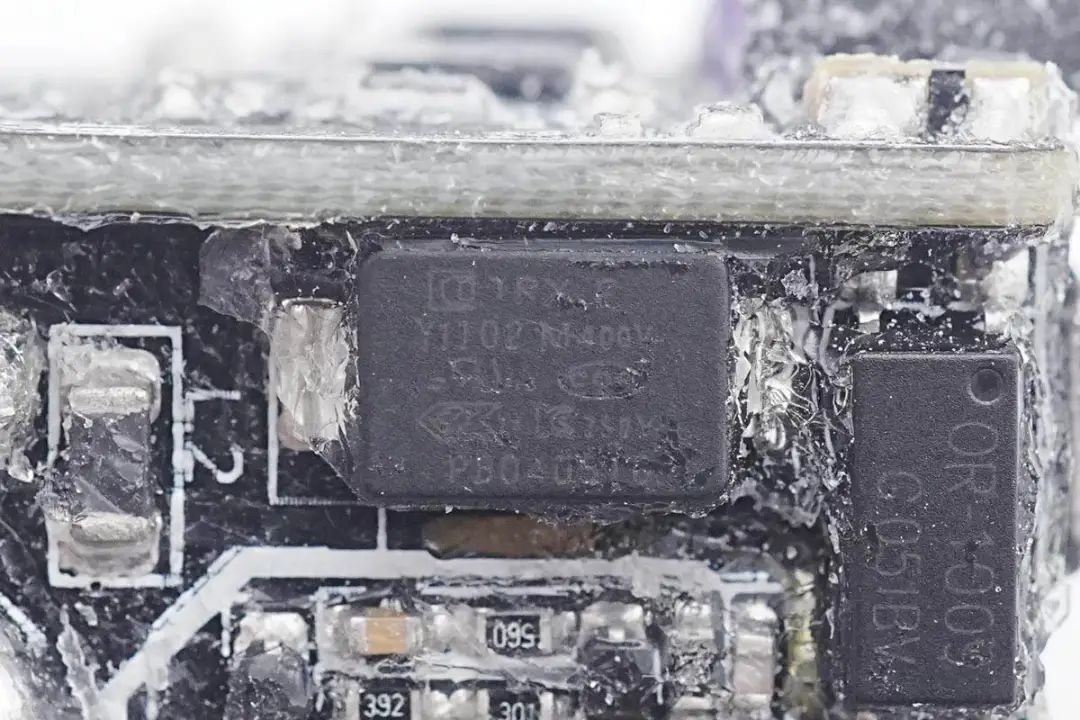

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。料號為TMY1102M。

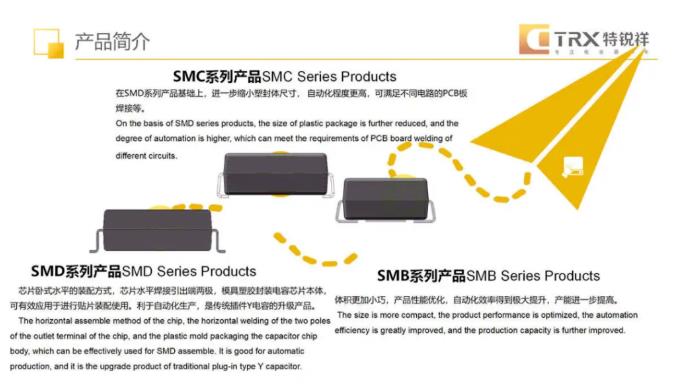

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網通過拆解了解到，特銳祥貼片Y電容除了被倍思高通QC5認證100Ｗ氮化鎵快充、麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，也可應用于海陸通、第一衛、貝爾金等品牌20W迷你快充上，性能獲得客戶一致認可。

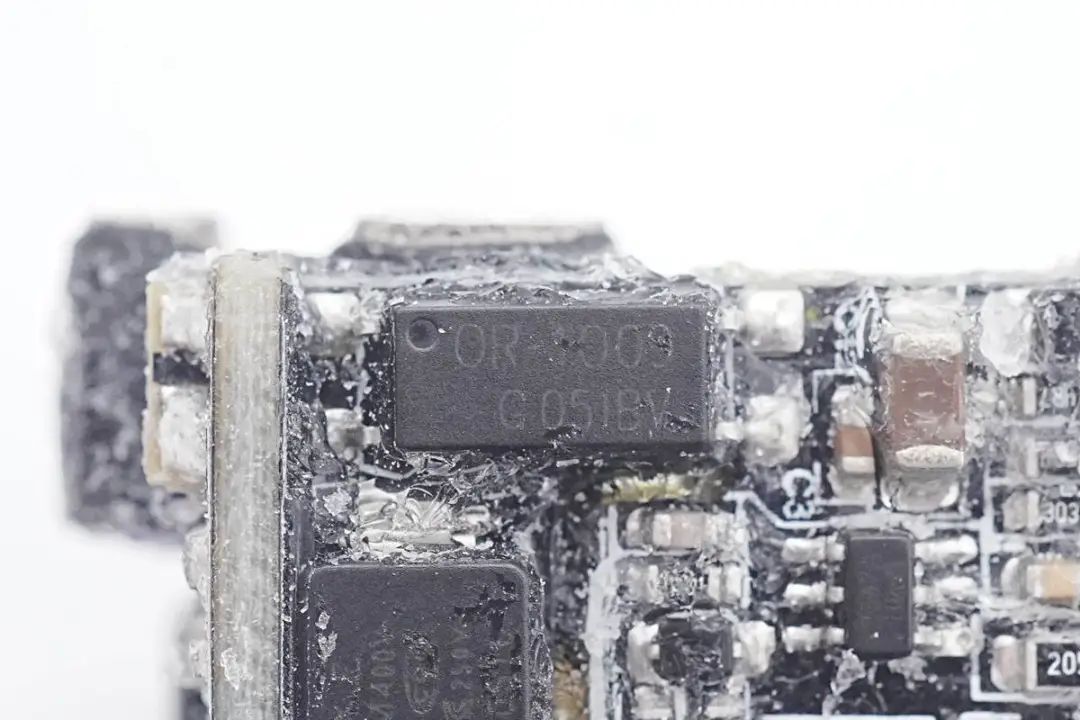

奧倫德OR1009光耦用于輸出電壓反饋。

同步整流芯片特寫。

輸出濾波固態電容外套膠套絕緣。

輸出濾波固態電容與PCB之間通過雙面膠固定。

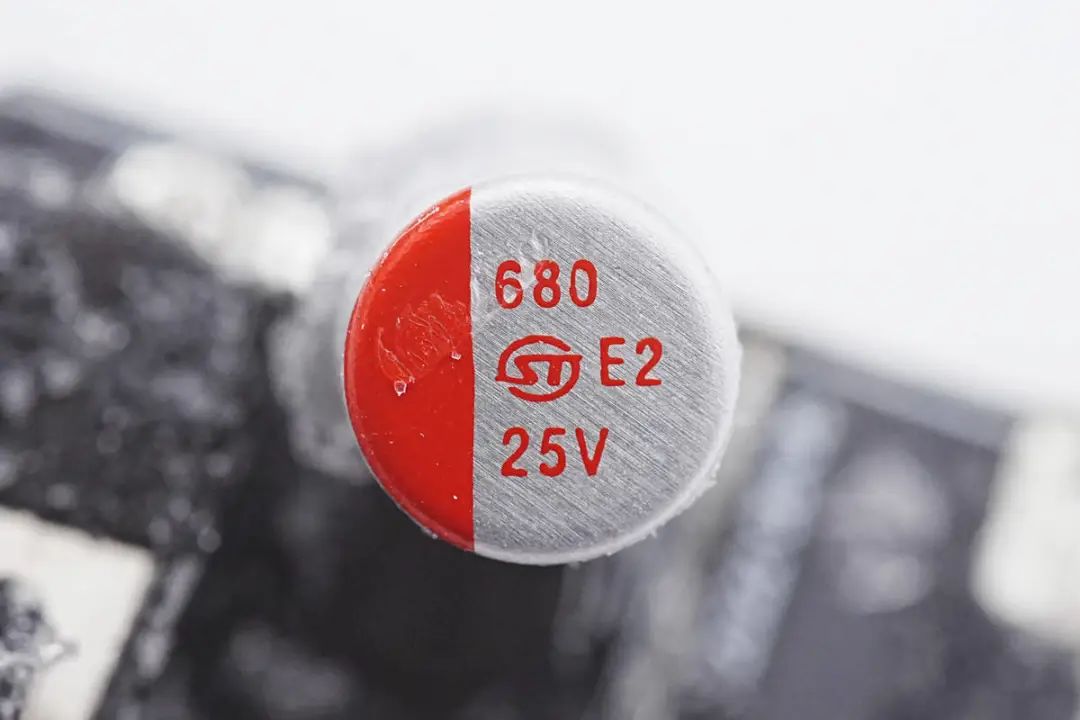

輸出濾波固態電容來自湖南盛通，規格為680μF 25V。

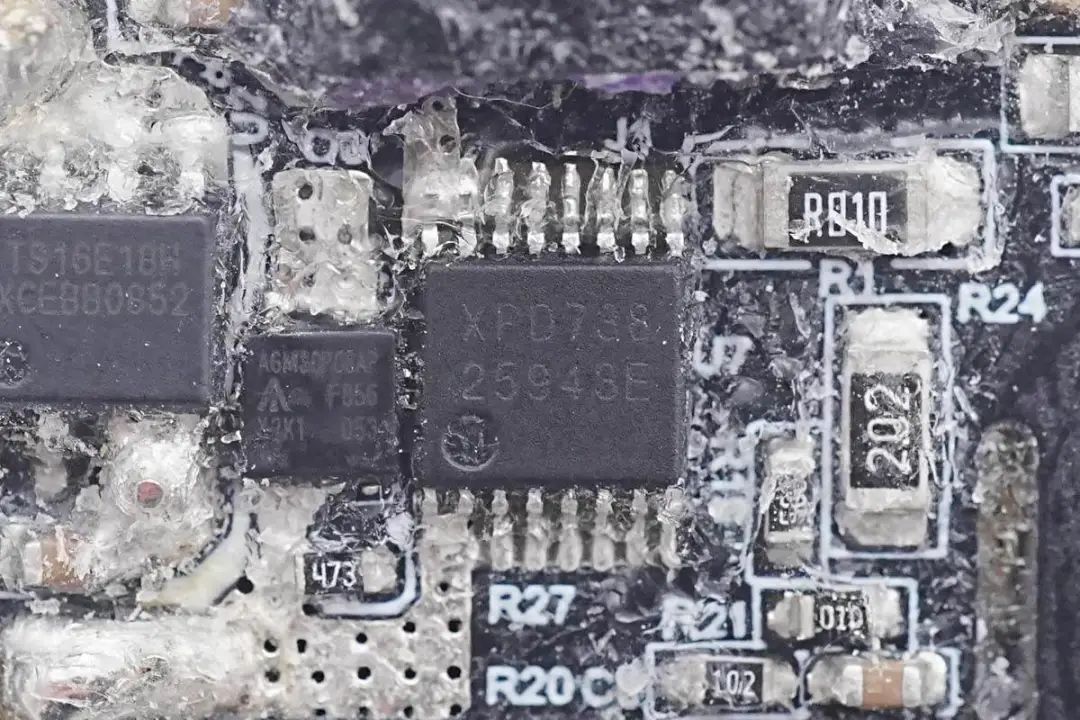

輸出協議芯片來自云矽半導體，型號XPD738，用于1C1A雙口控制。XPD738通過了USB PD3.0認證（TID：3479），支持PD2.0/3.0、PPS、QC2.0/3.0、FCP、SCP、HVSCP、AFC等快充協議，很適合應用在1C1A雙端口充電設備上。

支持任意單口快充雙口輸出5V，在A口連接蘋果充電線但未接入蘋果手機時，C口仍然有快充，XPD738左側10mΩ取樣電阻用于A口電流檢測。

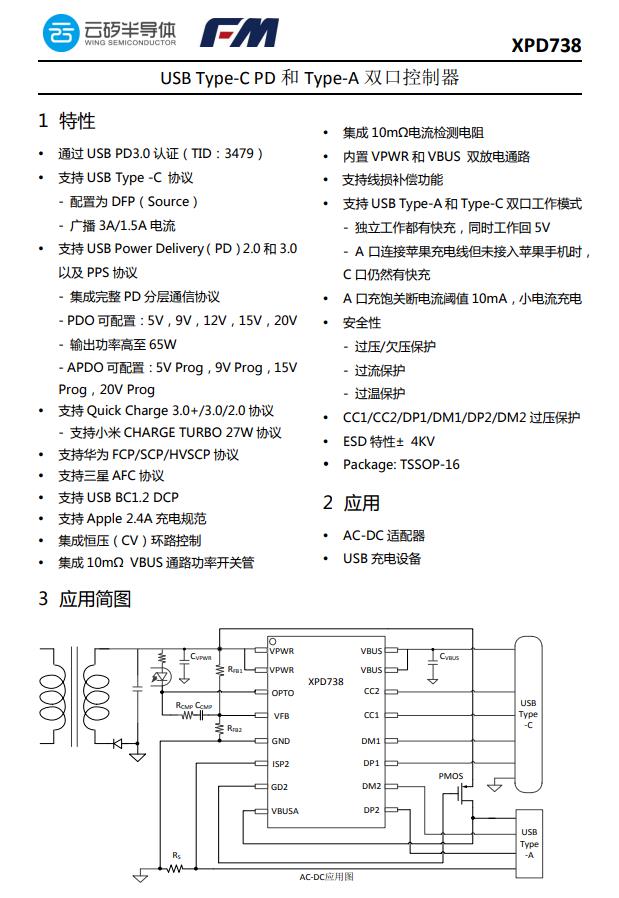

云矽半導體XPD738資料信息。充電頭網拆解了解到，云矽半導體XPD系列快充協議芯片已被聯想20W 1A1C快充插座、傲基20W PD快充充電器、倍思20W迷你PD快充、海陸通20W PD快充、傲基1A1C 32W快充、奧睿科20W USB PD快充、樂奇領先20W PD快充等多個品牌的數十款產品采用，抓住20W PD快充風口，富滿集團云矽半導體單月PD協議芯片銷量突破千萬顆。

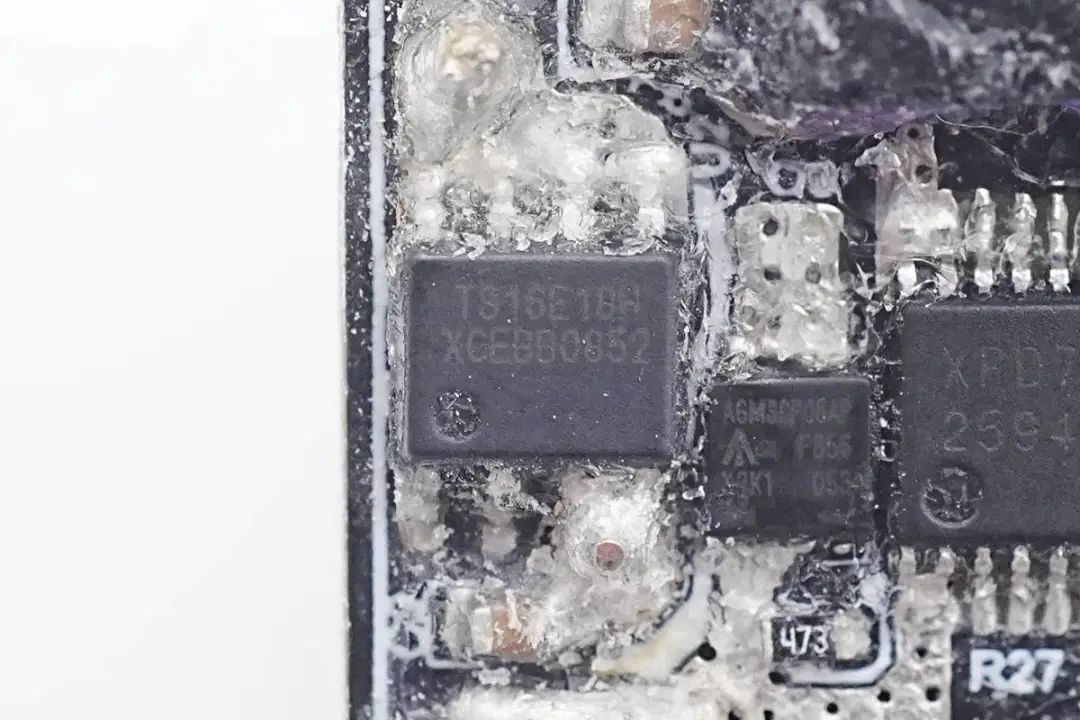

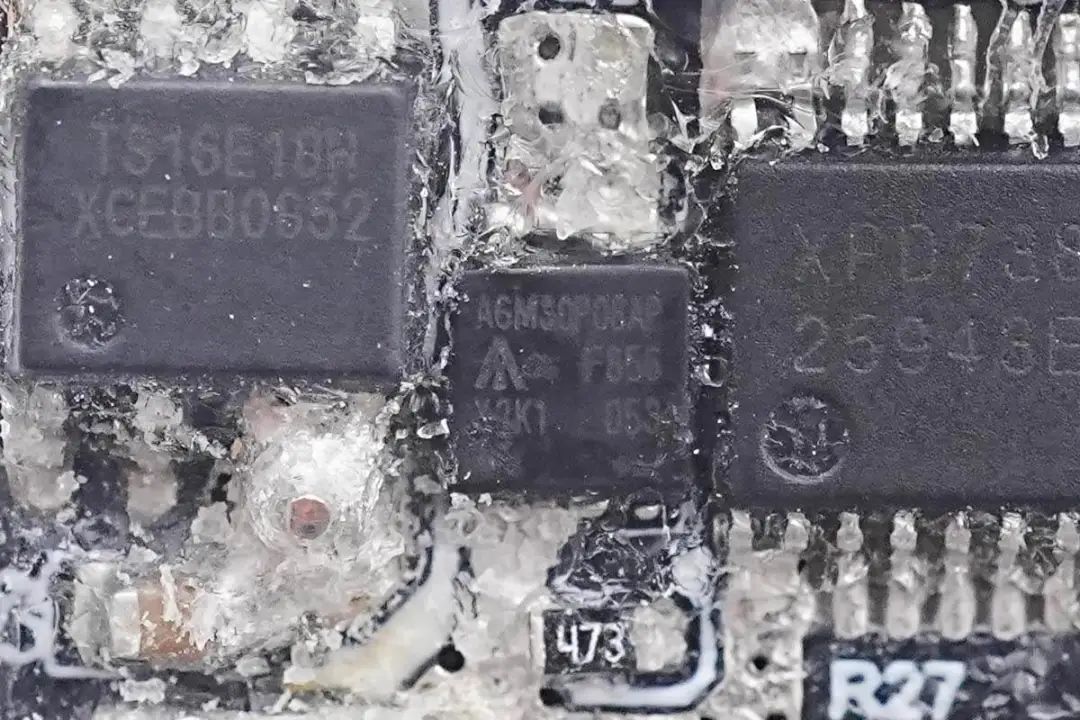

用于USB-A口的VBUS開關管來自AGMSEMI芯控源，型號AGM30P08AP，是一顆耐壓30V的PMOS，導阻為7.8mΩ，采用PDFN3.3*3.3封裝。

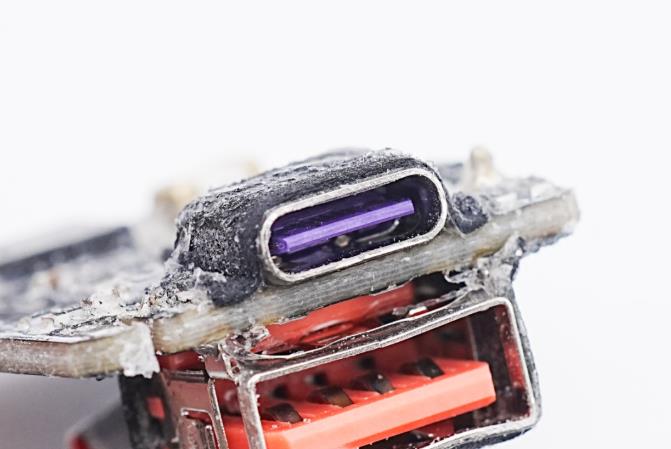

USB-C接口特寫，紫色膠芯不露銅。

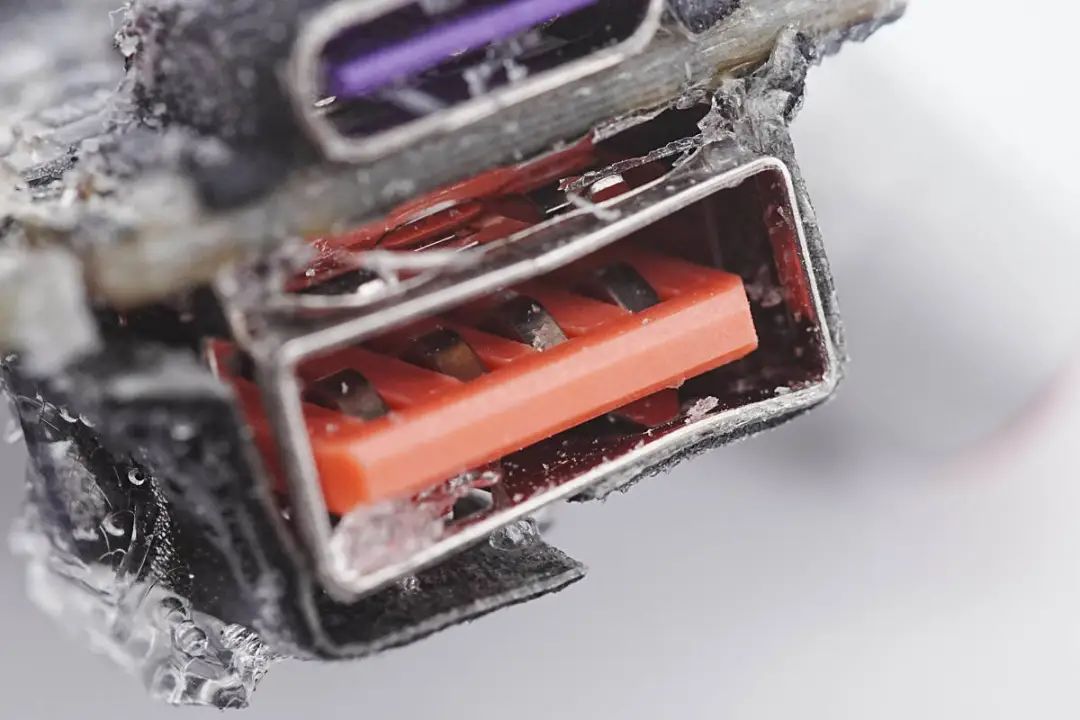

USB-A口特寫，采用橙色膠芯。

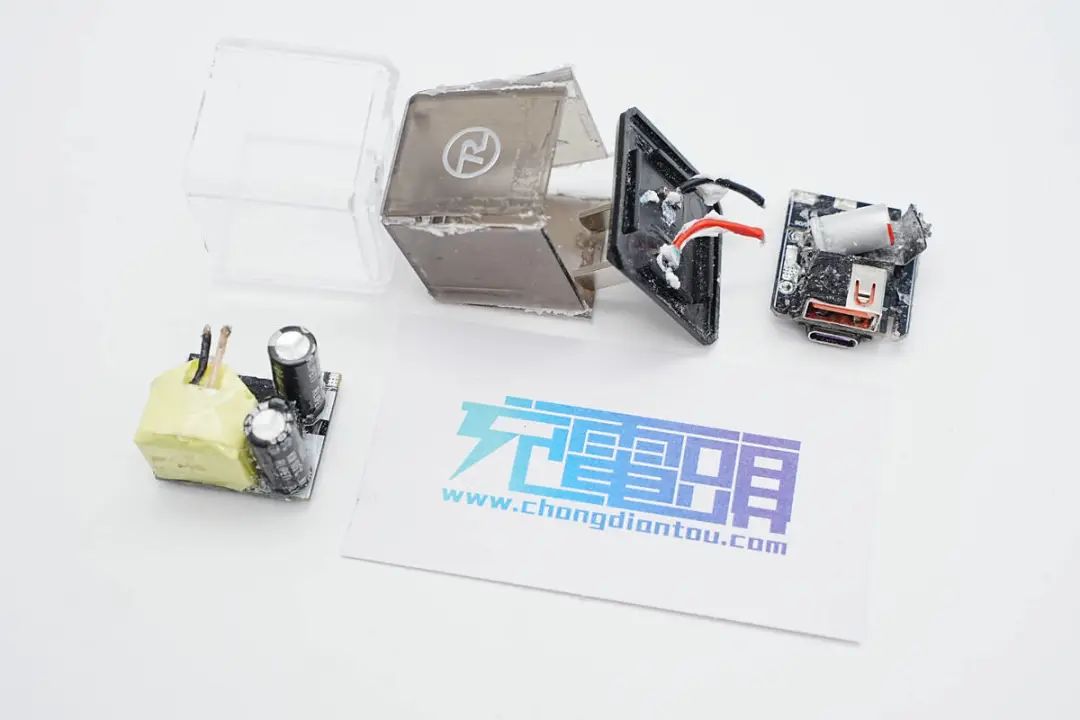

全部拆解一覽，來張全家福。

充電頭網拆解總結

這款33W氮化鎵充電器采用雙層外殼設計，透明與半透明外殼的組合，能夠看到充電器內部元件，外觀非常獨特。充電器內置聚能創芯氮化鎵器件，體積小巧，十分便攜。充電器具備1A1C接口，支持5~20V齊全電壓檔位和PPS快充，可滿足安卓手機和筆記本的快充需求。

充電頭網通過拆解了解到，這款充電器采用兩塊PCB組合焊接，充分利用內部空間。充電器使用茂睿芯MK2697A氮化鎵主控芯片搭配聚能創芯CGK65R400B氮化鎵功率器件，提供寬輸出范圍，高能效的氮化鎵快充電源解決方案。輸出采用云矽半導體XPD738協議芯片，集成度高。充電器內部采用透明膠水灌封，能夠提升散熱性能。內部設計緊湊，空間利用率高。
