拆解報告：INSIGNIA影雅112W 2C1A氮化鎵充電器

2025-08-20

INSIGNIA影雅是Bestbuy 百思買旗下獨家品牌，主打電視機、電冰箱、空調、藍光播放器、家庭影院、音響產品等消費電子用品，品類非常全面，能夠滿足消費者的日常生活需求。充電頭網拿到了該品牌的一款2C1A氮化鎵快充，具備112W總輸出功率，可同時為三臺設備進行充電。下面我們就對這款充電器進行拆解，看看產品做工如何。

此前充電頭網還拆解過影雅雙A口24W車充、影雅無線充電器等產品，歡迎查閱。

影雅112W氮化鎵充電器外觀

充電器采用PC防火材質黑色外殼，各面全部磨砂處理，可以有效抗指紋，此外機身邊角過渡圓潤。

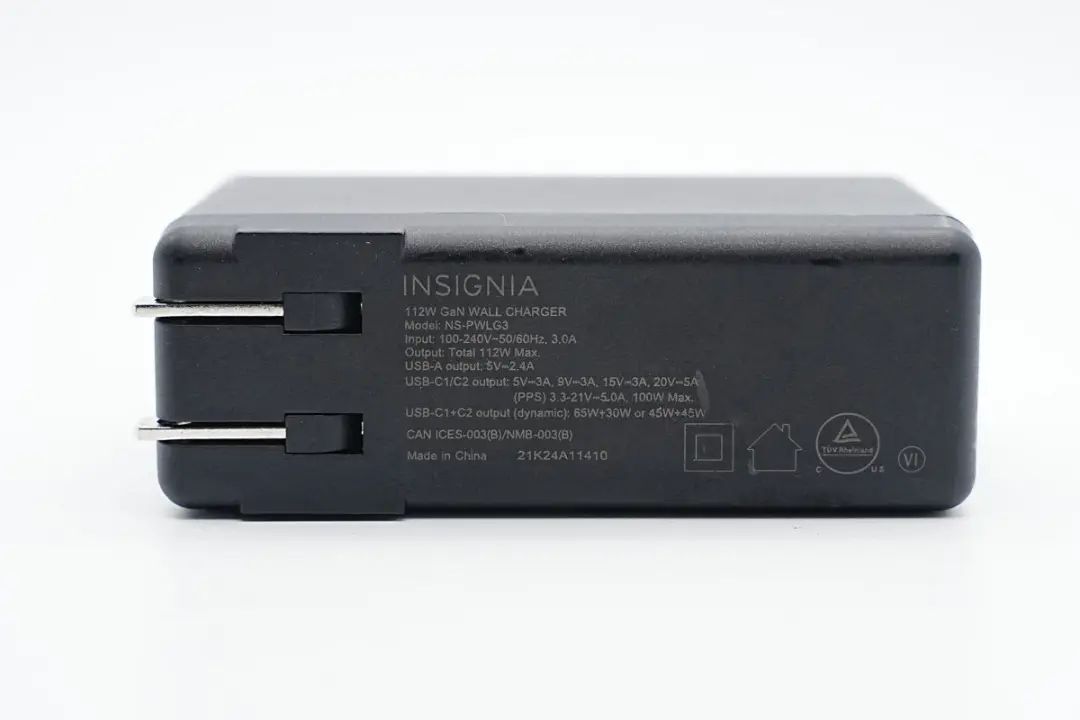

充電器整體設計十分簡約，僅輸入端外殼印有產品參數

型號：NS-PWLG3

輸入：100-240V~50/60Hz 3A

總輸出：112W Max

USB-A輸出：5V2.4A

USB-C1/C2輸出：3.3-21V5A、5/9/15V3A、20V5A

USB-C1+C2：65W+30W或45W+45W

充電器已經通過了德國TUV萊茵認證，以及VI級能效認證。

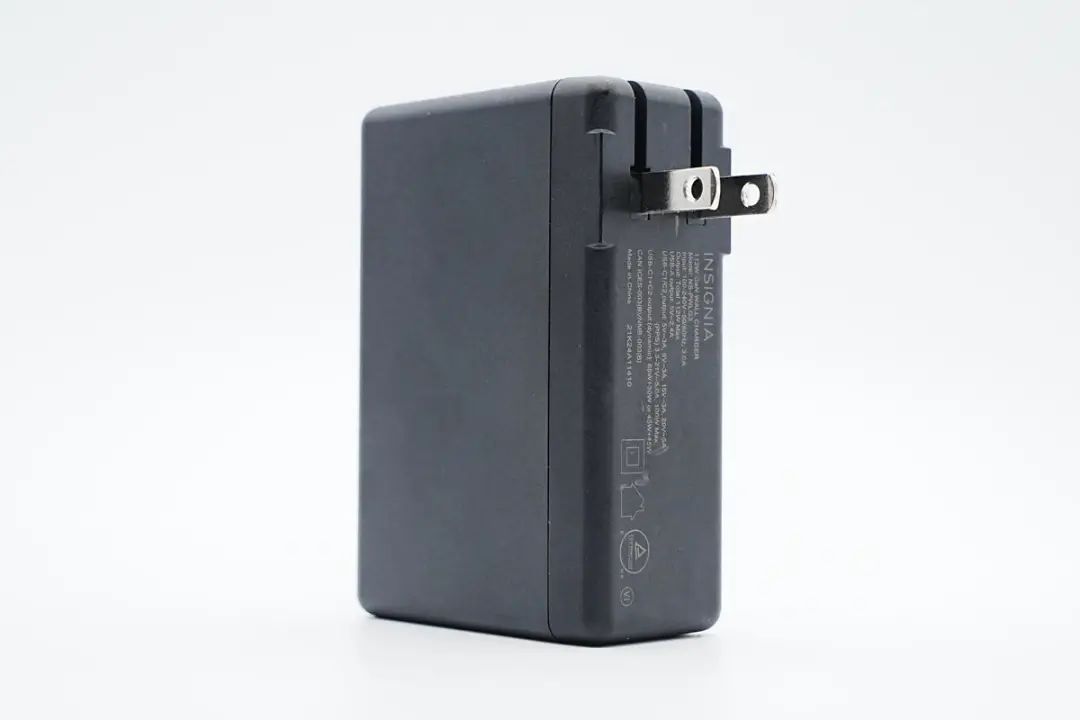

充電器配備可折疊美規插腳，攜帶方便，兩側加入雙翼設計提升穩定性。

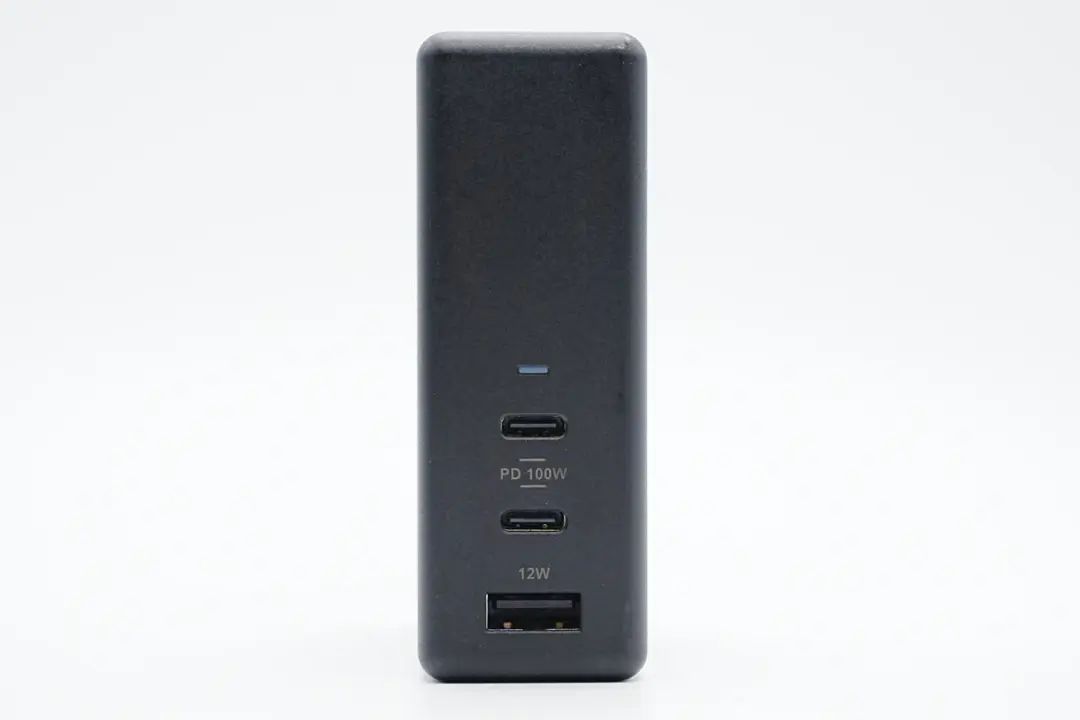

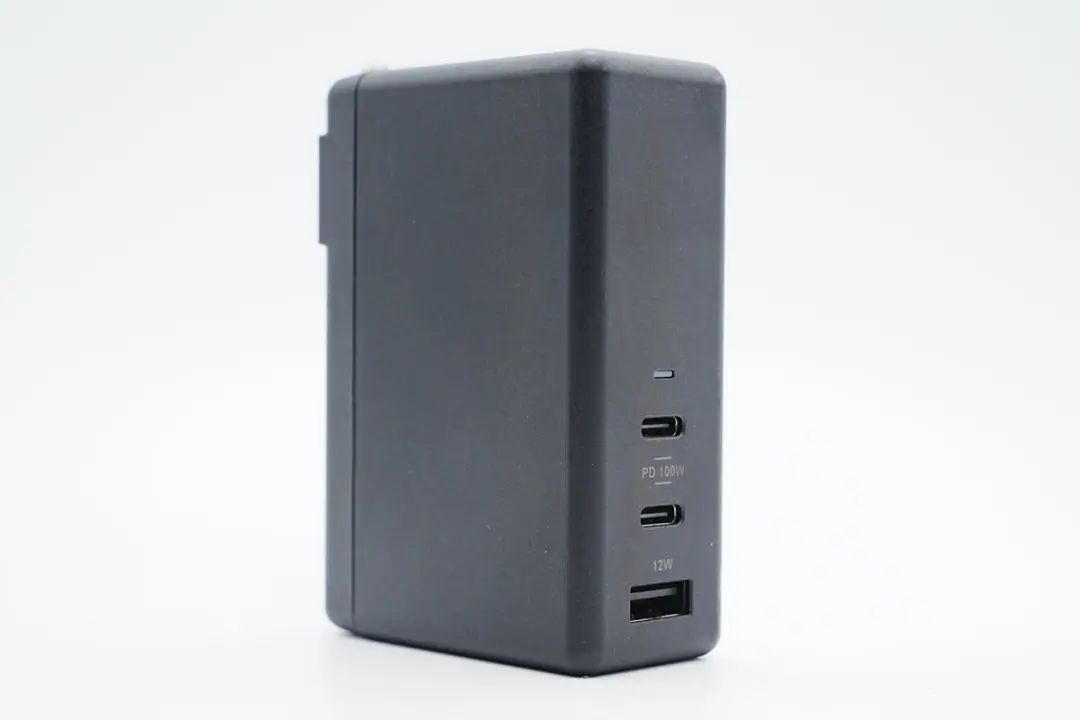

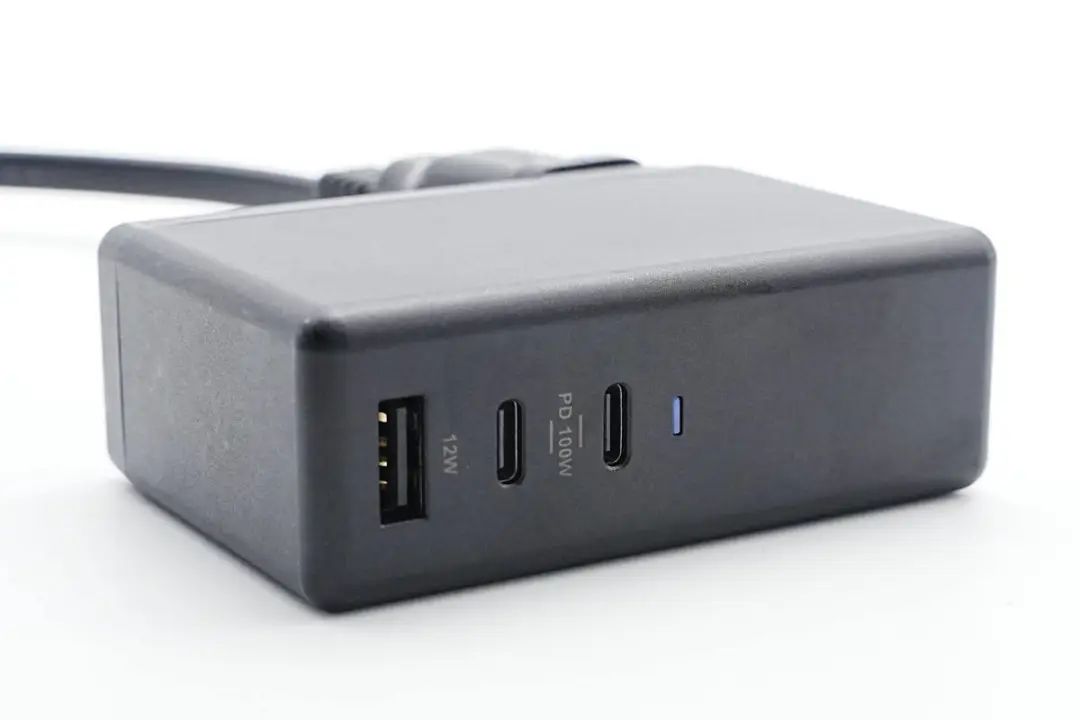

輸出端配備2C1A三個USB接口以及LED指示燈，接口膠芯均為黑色保持整體色調協調。

測得充電器機身長度為86.21mm。

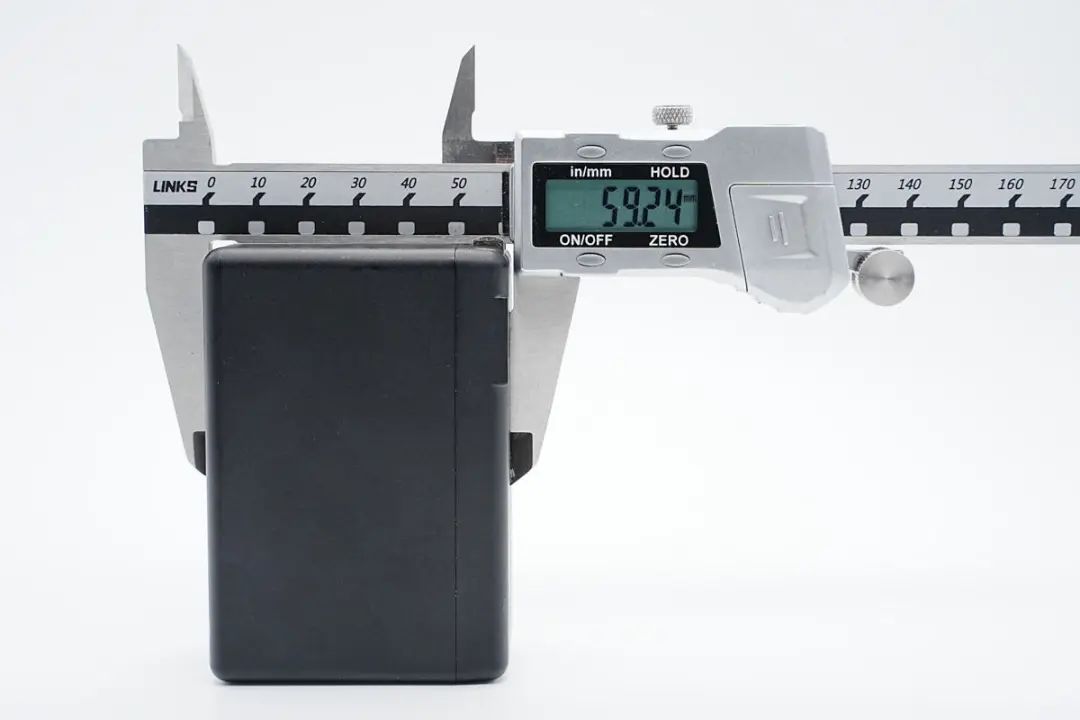

寬度為59.24mm。

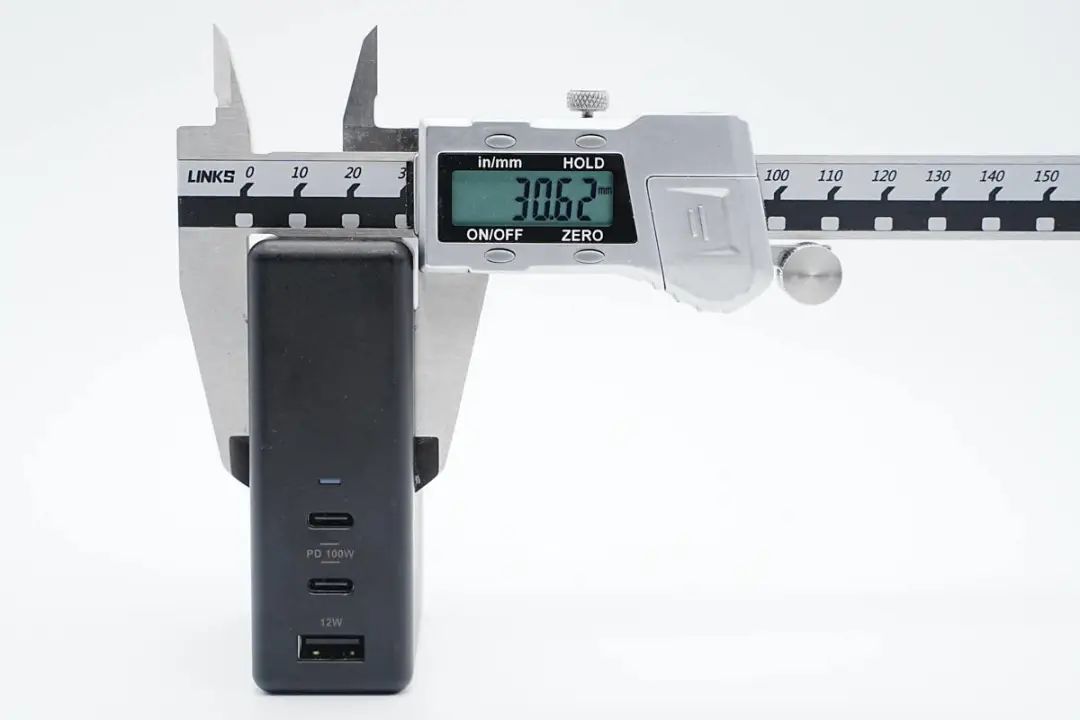

厚度為30.62mm。

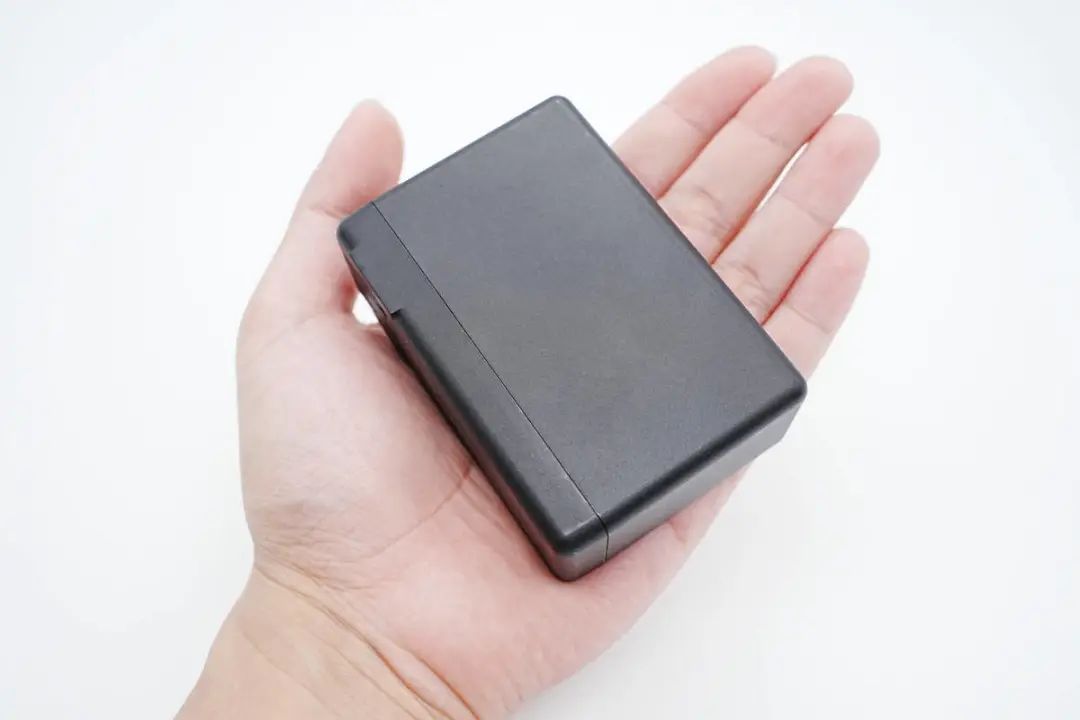

充電器拿在手上的大小直觀感受。

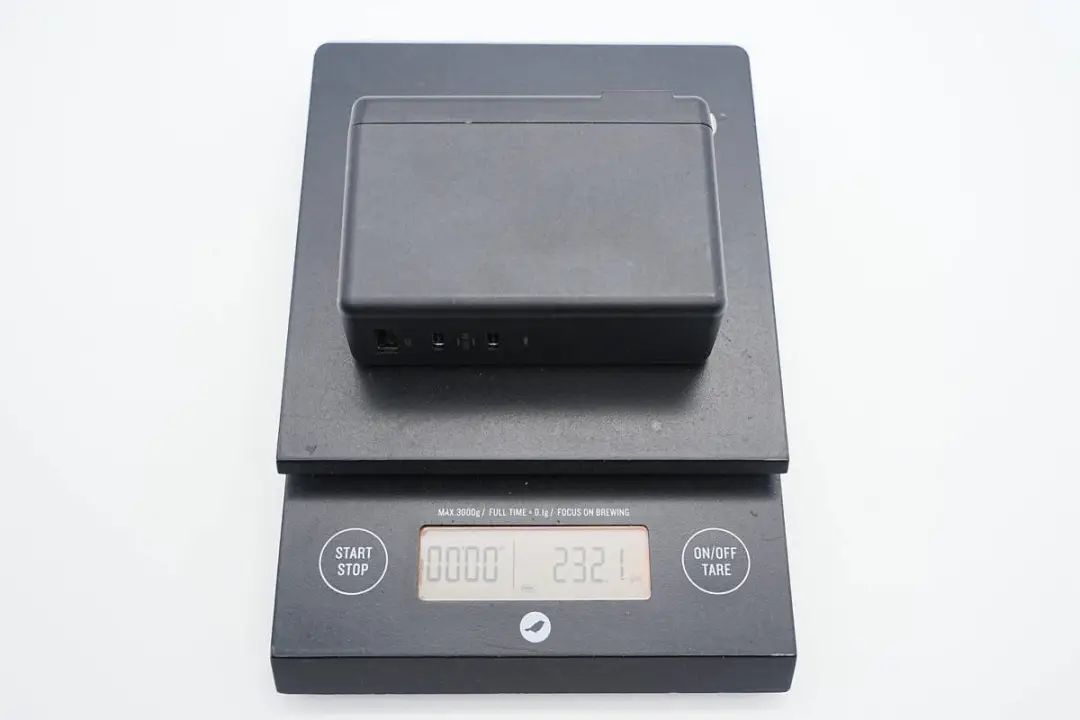

另外測得其凈重約為232g。

接通電源，LED指示燈亮藍光。

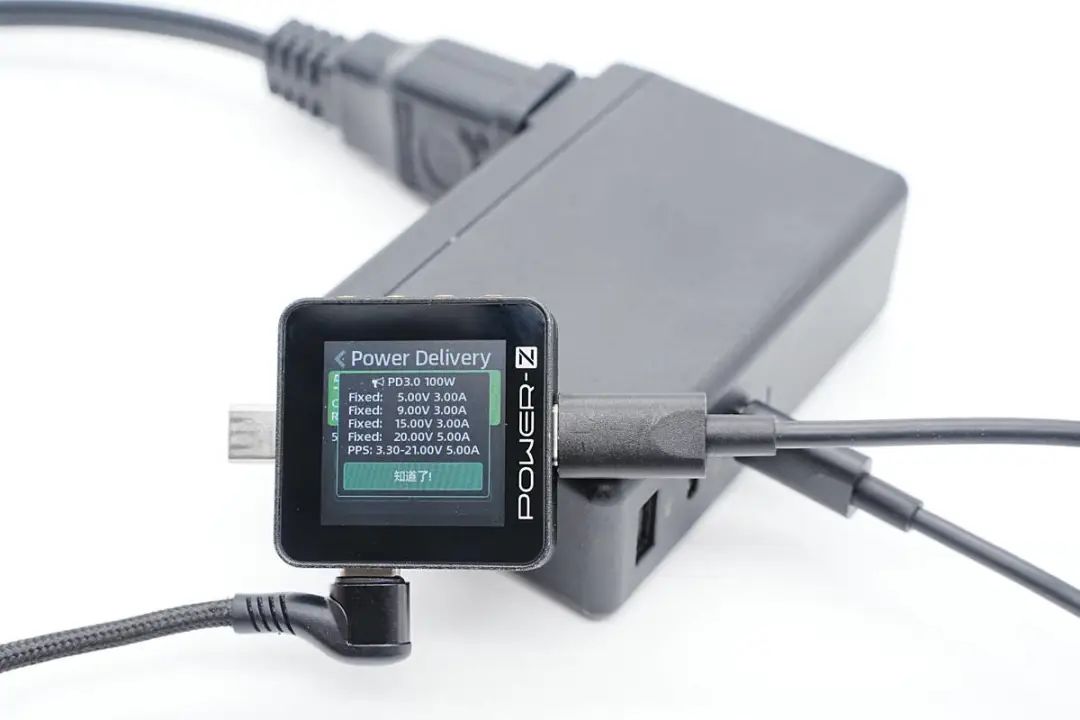

使用ChargerLAB POWER-Z KM002C測得USB-C1口支持QC3.0、PD3.0、PPS、QC5、Apple 2.4A充電協議。

并且具備5V3A、9V3A、15V3A、20V5A四組固定電壓檔位，以及3.3-21V5A一組PPS電壓檔位。

影雅112W氮化鎵充電器拆解

看完了這款充電器的外觀展示以及輸出協議，下面就進行拆解，看看充電器內部的設計和用料如何。

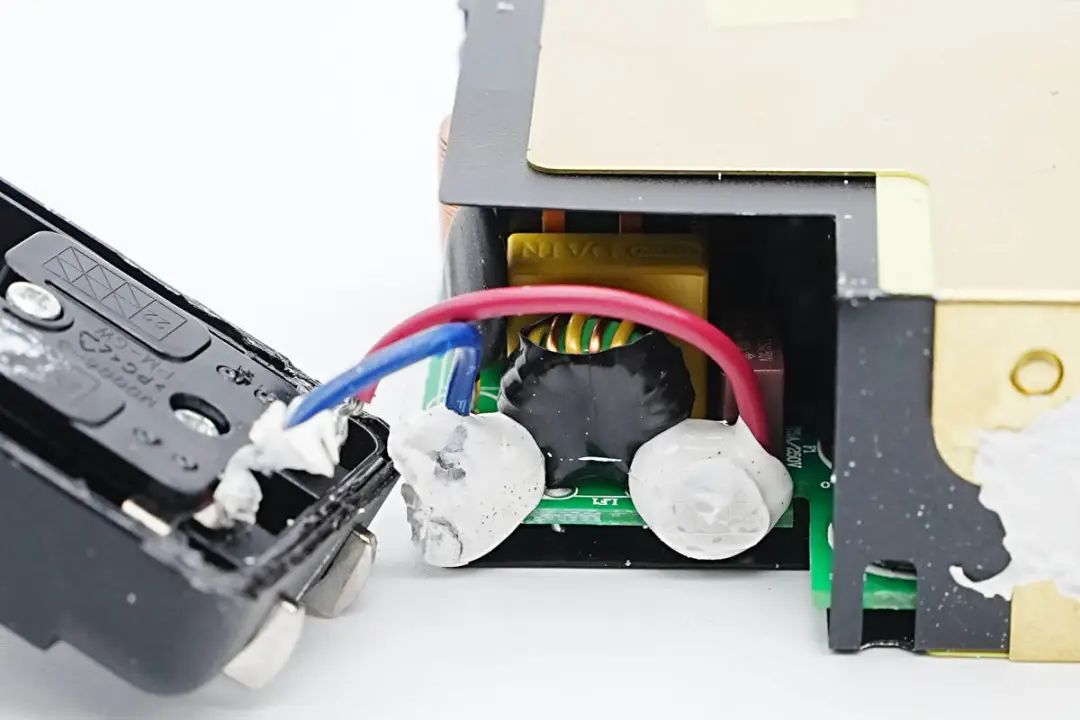

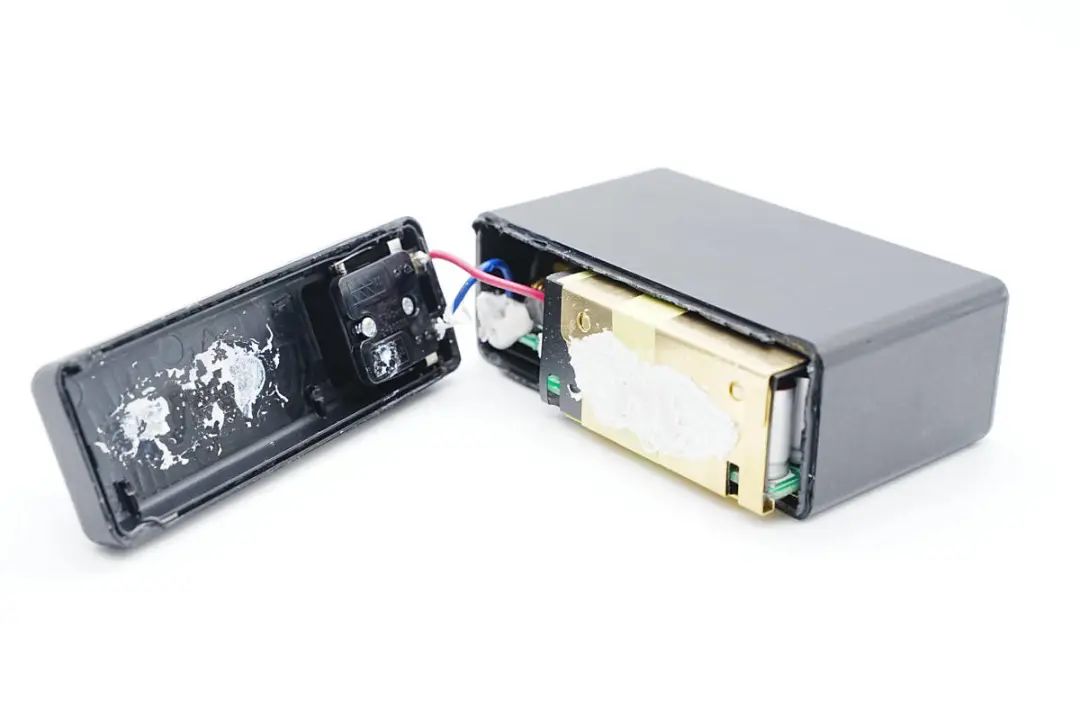

沿折疊插腳側拆開外殼，折疊插腳與PCBA模塊通過導線焊接連接。

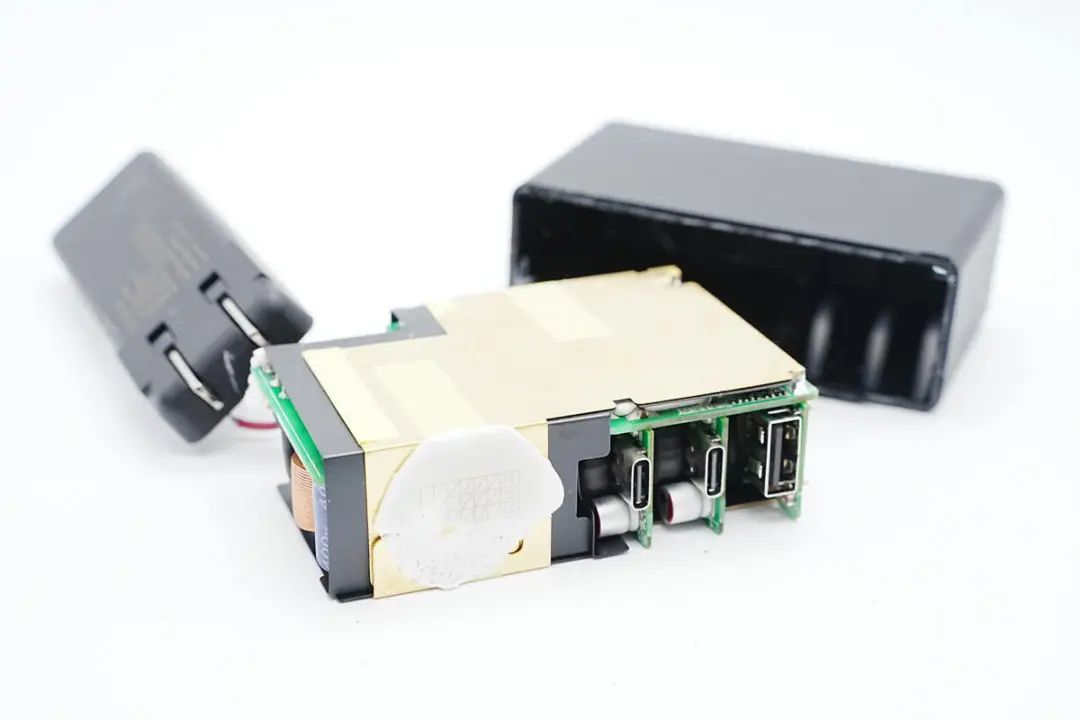

抽出內部PCBA模塊，模塊包裹黃銅散熱片加強散熱。

交流輸入導線焊接處涂膠加固。

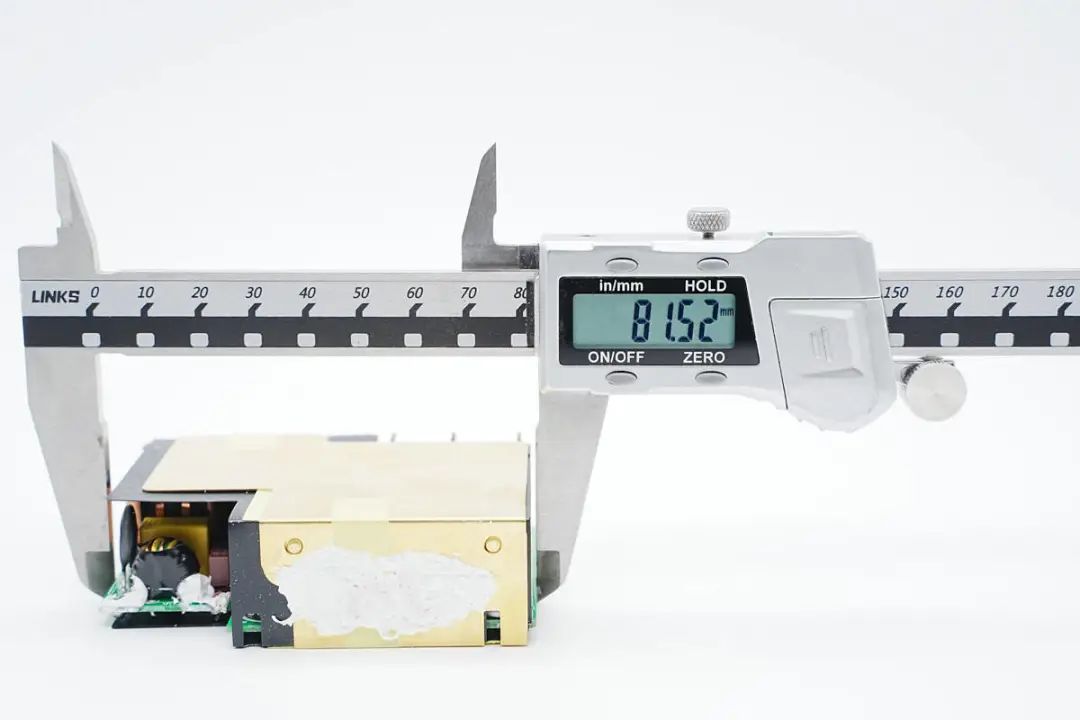

使用游標卡尺測得PCBA模塊長度約為81.52mm。

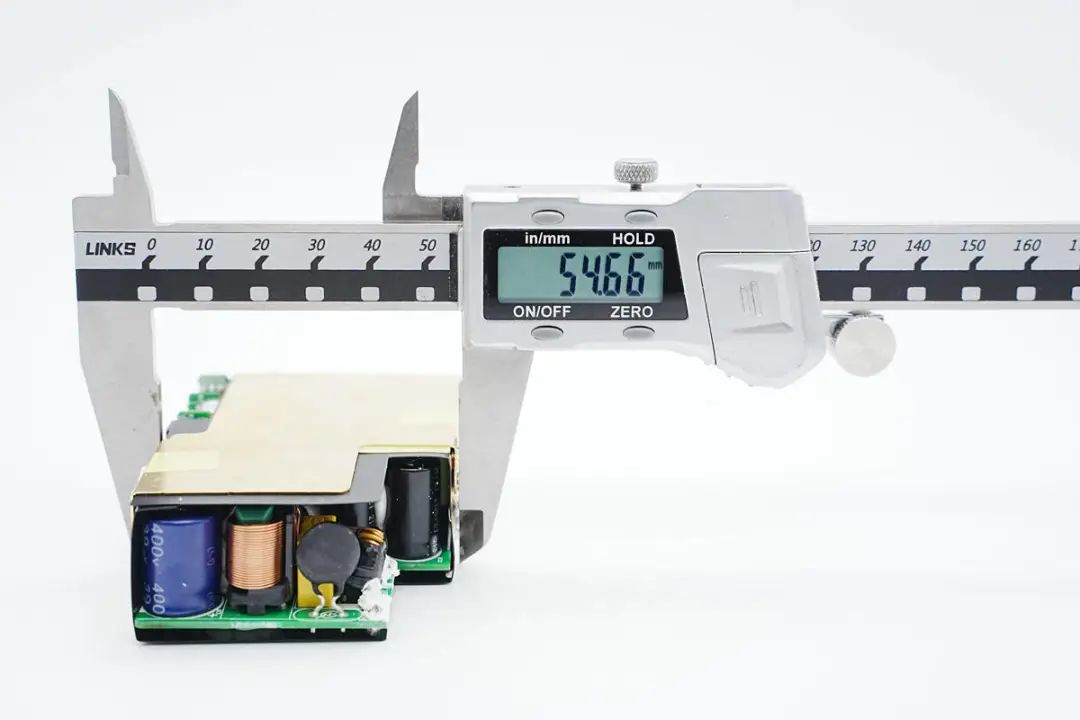

PCBA模塊寬度約為54.66mm。

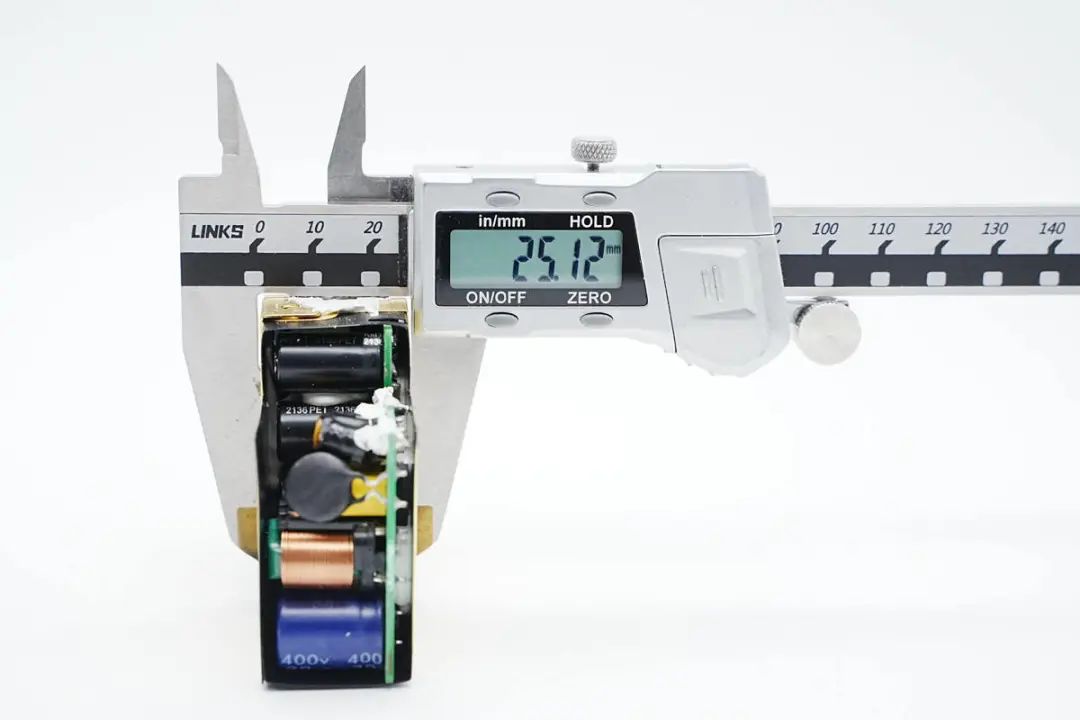

模塊厚度約為25.12mm。

黃銅散熱片采用焊接固定。

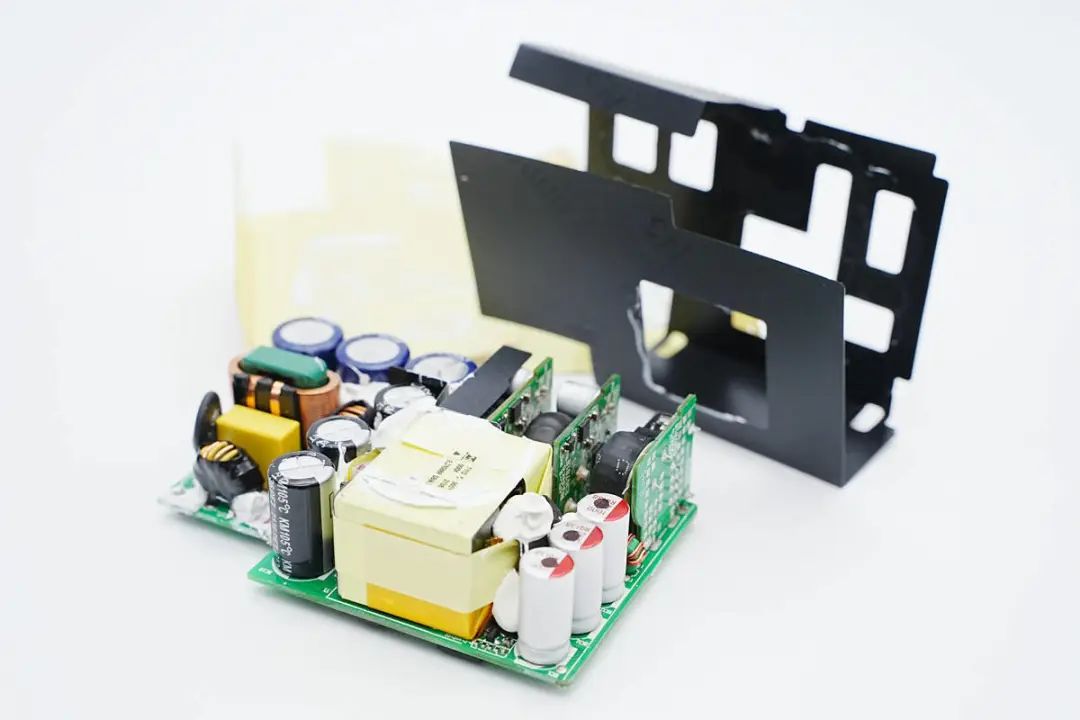

焊接拆下外層黃銅散熱片，內部絕緣麥拉片對應變壓器等元件開窗，涂導熱膠加強散熱。在初級濾波電容與輸出降壓小板之間粘貼麥拉片絕緣。

充電器輸入端焊接保險絲，NTC浪涌抑制電阻，EMI濾波電路等。

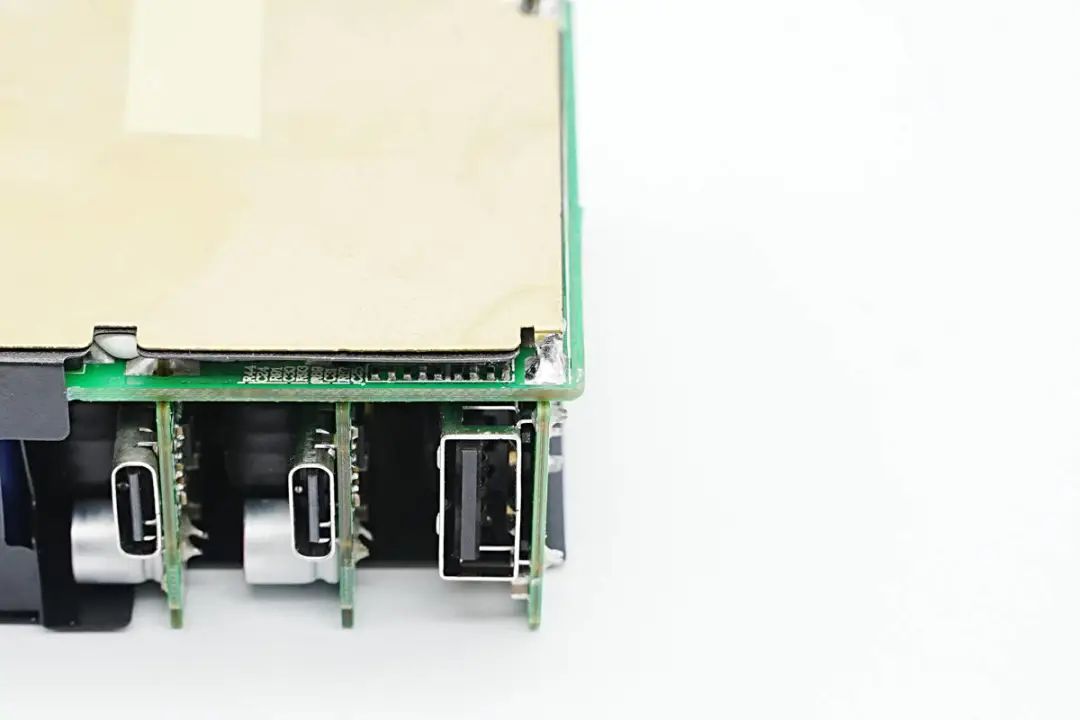

輸出端焊接固態電容和降壓小板。

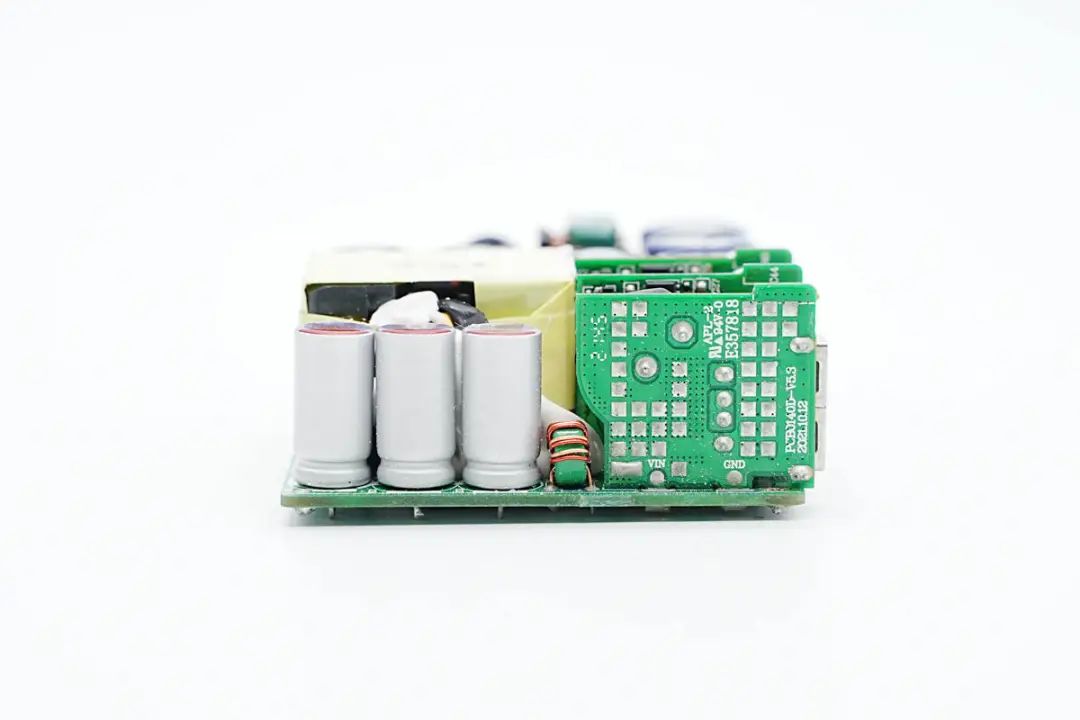

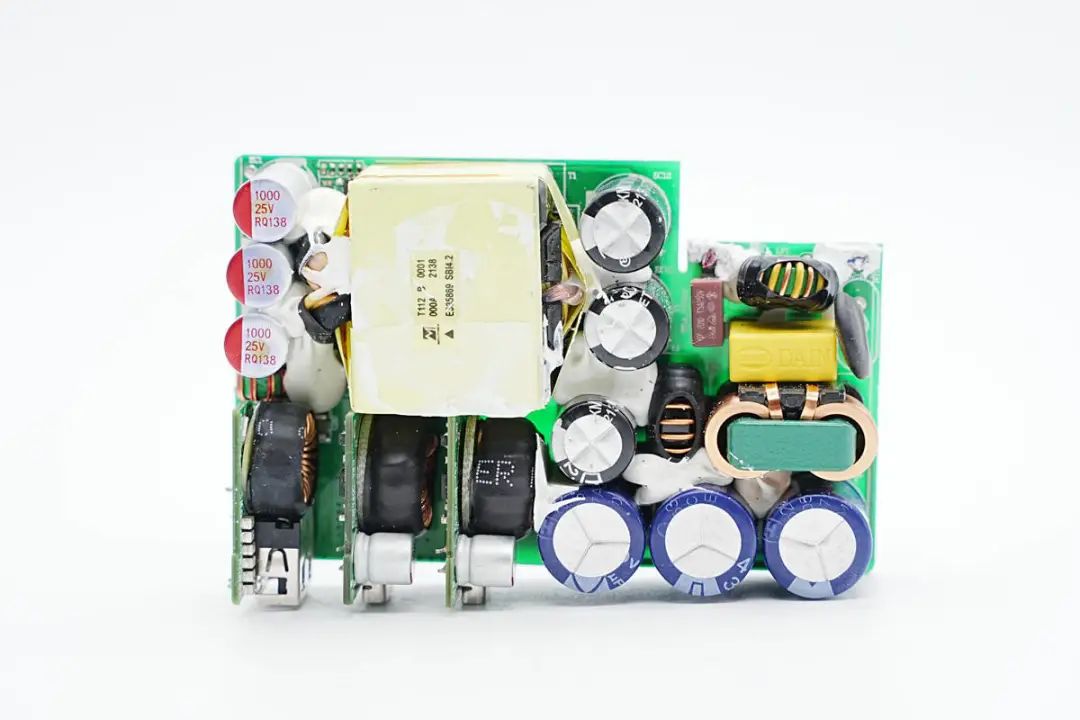

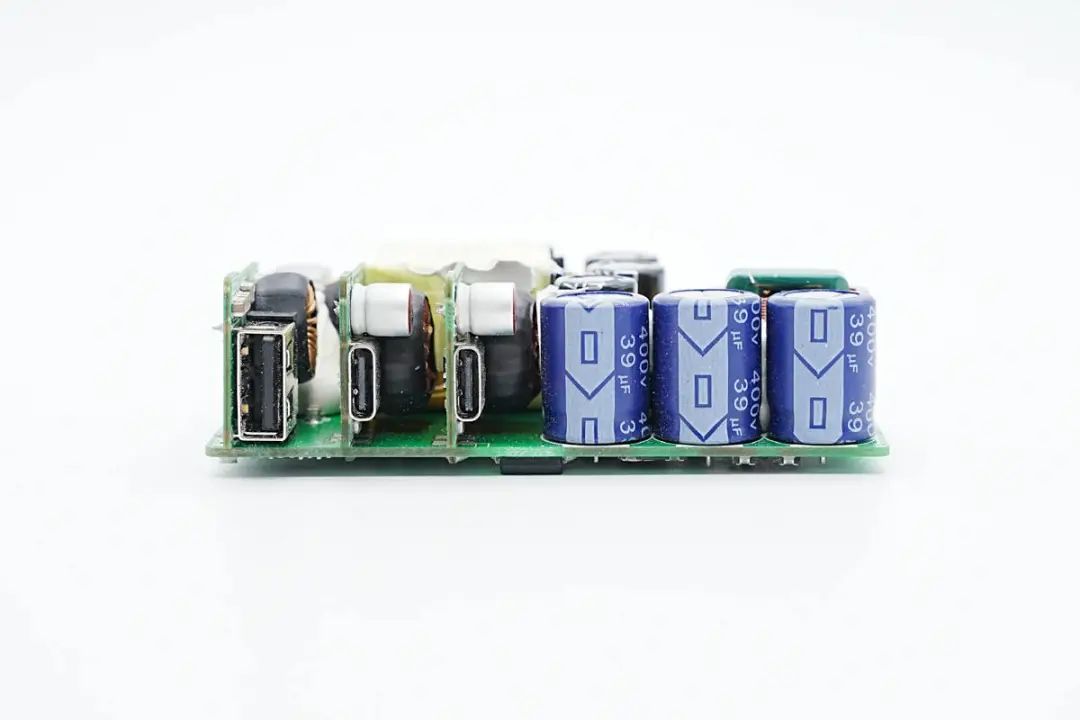

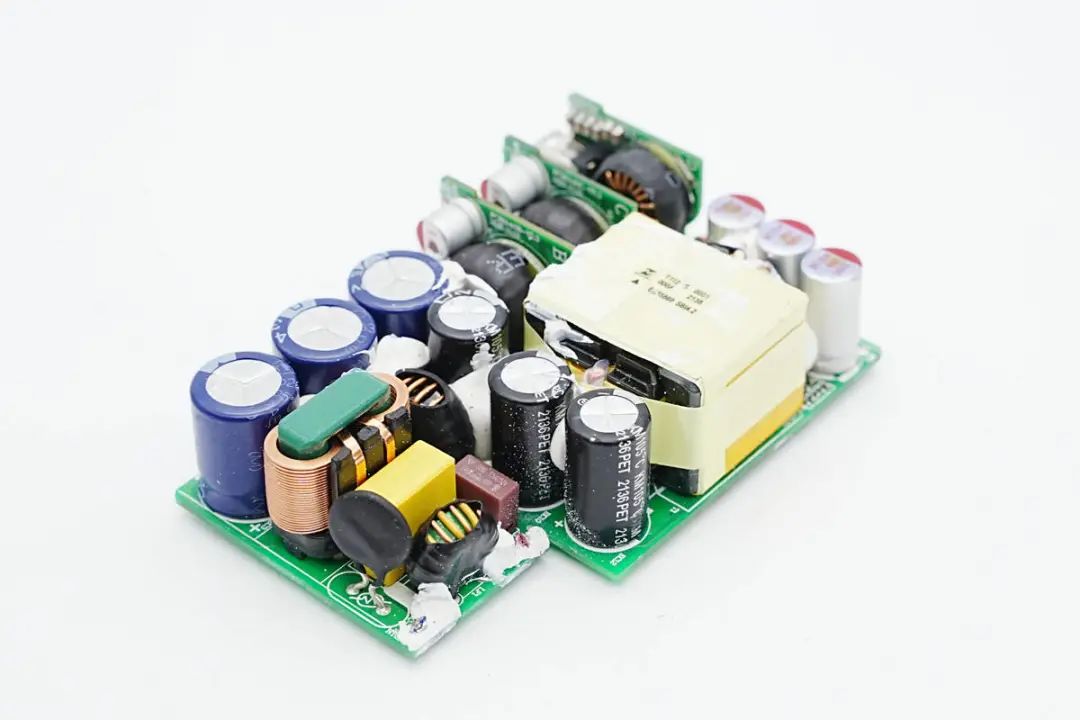

PCBA模塊正面一覽，在左側上方焊接三顆固態電容用于輸出濾波，在固態電容右側是開關變壓器，變壓器右側和下方為高壓電解電容，左下角為二次降壓小板，右上角為輸入EMI濾波器件。

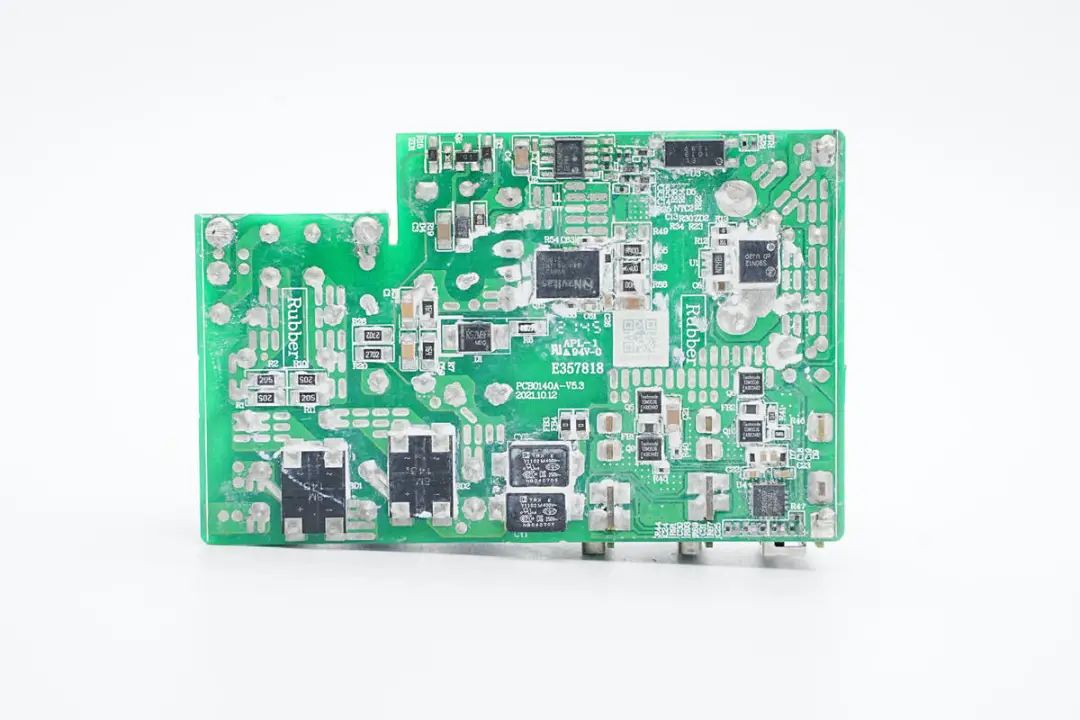

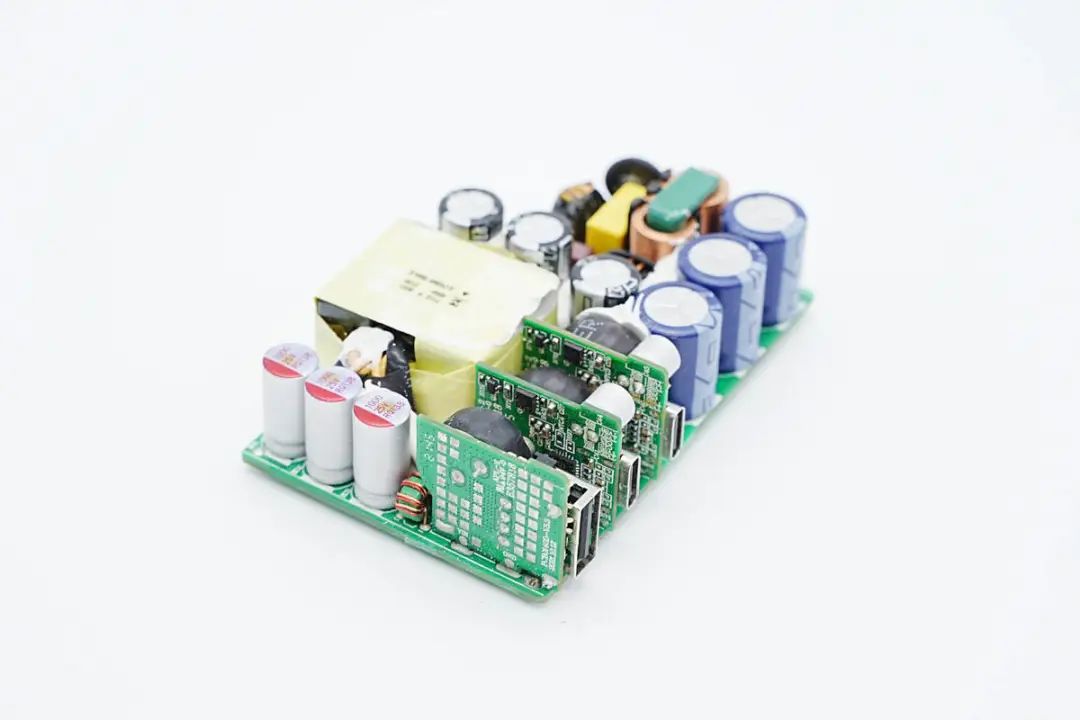

PCBA模塊背面一覽，在底部焊接兩顆整流橋，頂部焊接氮化鎵主控芯片和反饋光耦，居中為氮化鎵功率芯片，在整流橋右側是兩顆貼片Y電容，Y電容右側為同步降壓電路的外置MOS管。

通過對充電器PCBA模塊的觀察，影雅這款112W氮化鎵充電器采用反激開關電源設計，同步整流，初級開關管采用納微的氮化鎵功率芯片。電源固定電壓輸出，輸出電壓通過三路獨立的降壓電路輸出，能夠根據負載需求調節輸出電壓，并且支持功率自動分配。下面我們就從輸入端開始了解各個元器件的信息。

充電器輸入端一覽，焊接保險絲，共模電感，安規X2電容和NTC浪涌抑制電阻。

輸入端延時保險絲來自華德電子，規格為5A 250V，用于輸入過流保護。

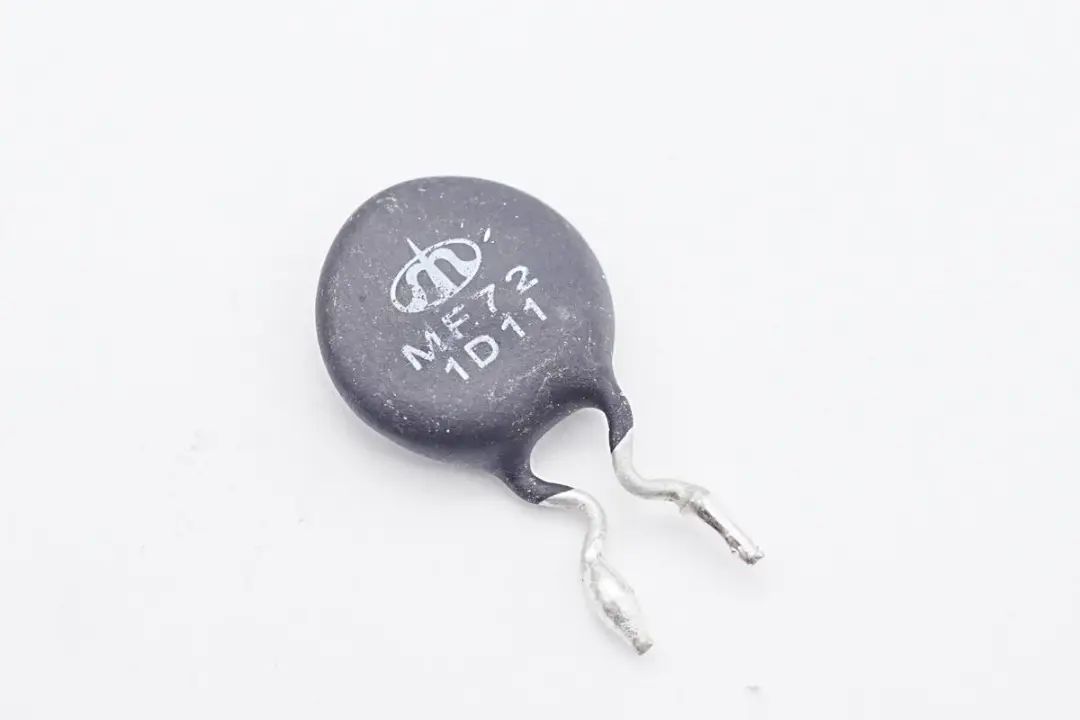

NTC浪涌抑制電阻來自時恒電子，為MF72系列，型號1D11，直徑11mm，冷態電阻1.5Ω，用于減小充電器上電時的浪涌電流。

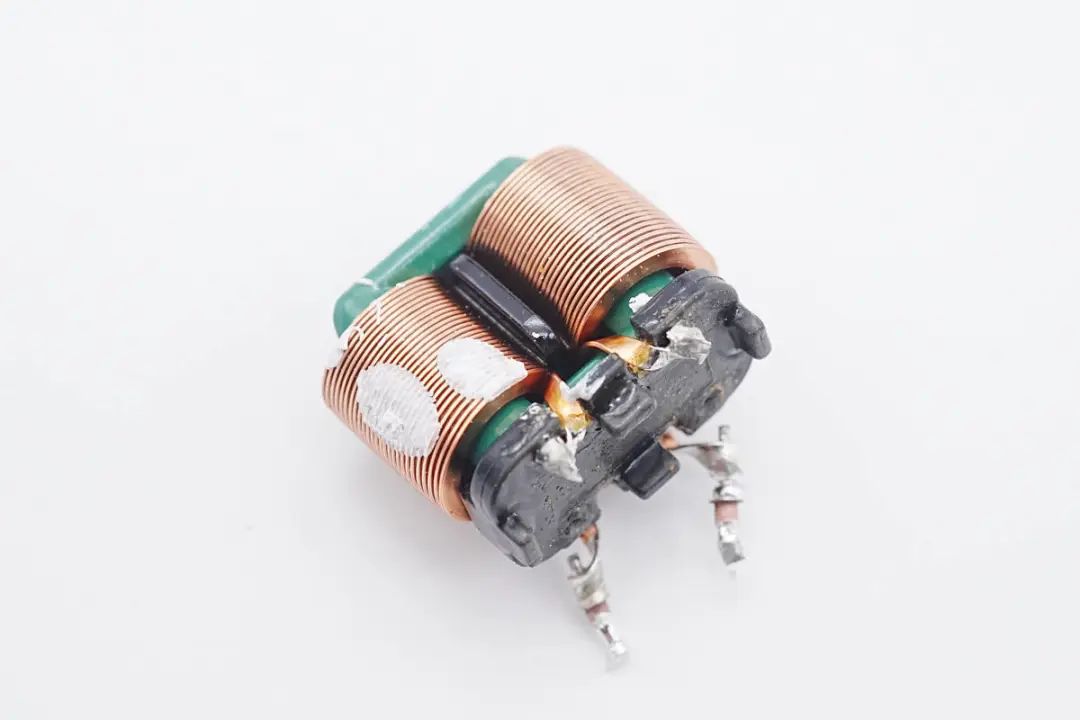

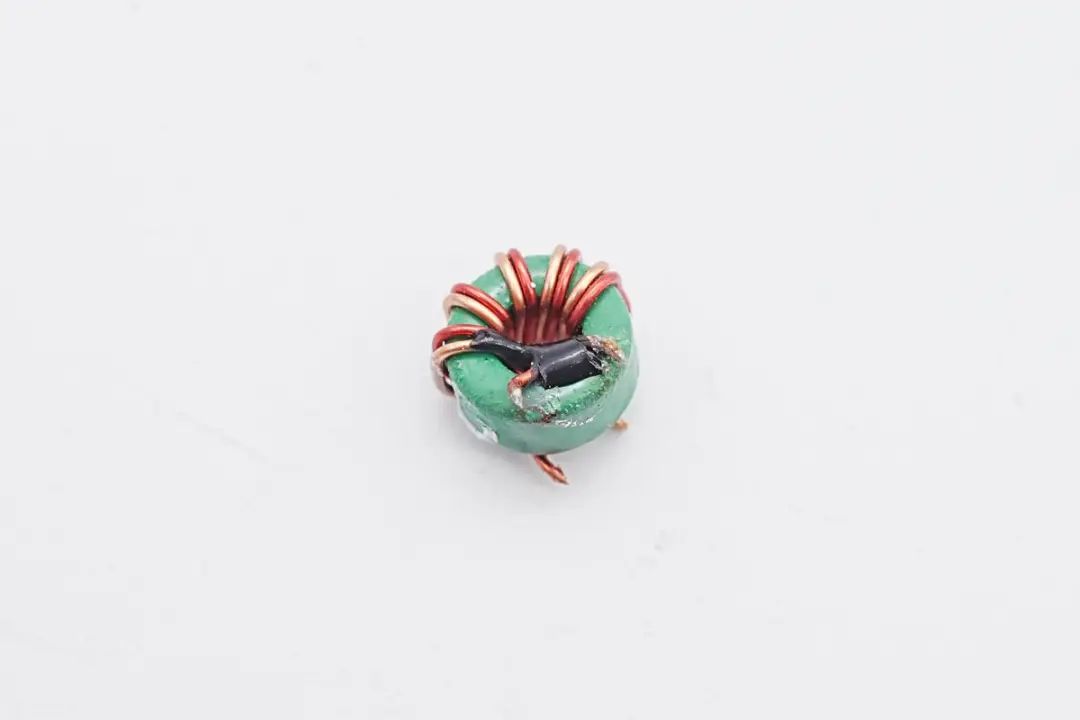

共模電感采用綠色磁環繞制，外套熱縮管絕緣。

安規X2電容容量為0.33μF。

第二級共模電感采用銅帶繞制。

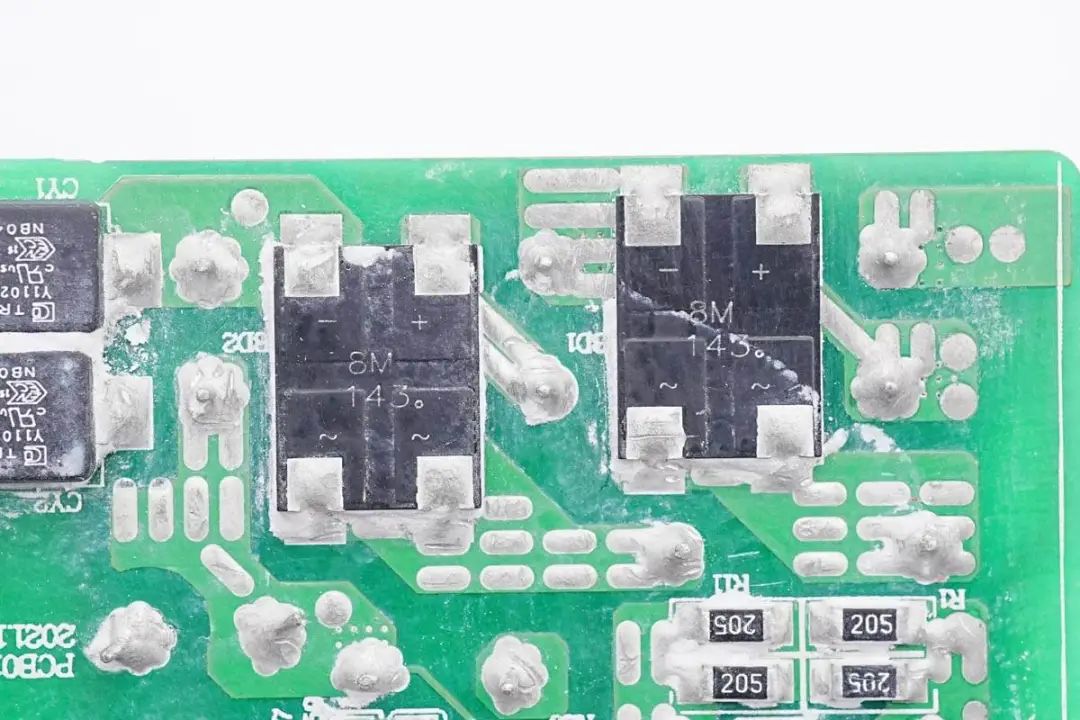

PCB背面焊接整流橋，絲印8M，使用兩顆半橋連接，均攤發熱。貼片式整流橋焊接在PCB背面，可以顯著提高充電器的空間利用率，并降低厚度。整流橋利用二極管的單向?qū)щ娞匦?，將交流電整流成為脈動直流電，為開關電源供電。

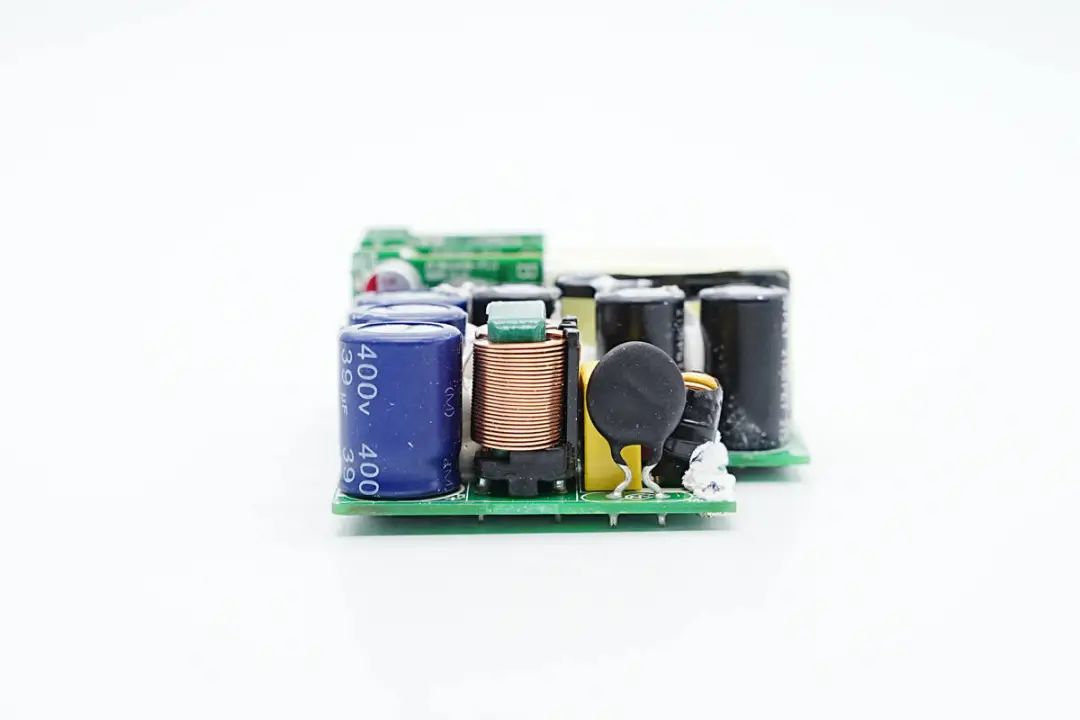

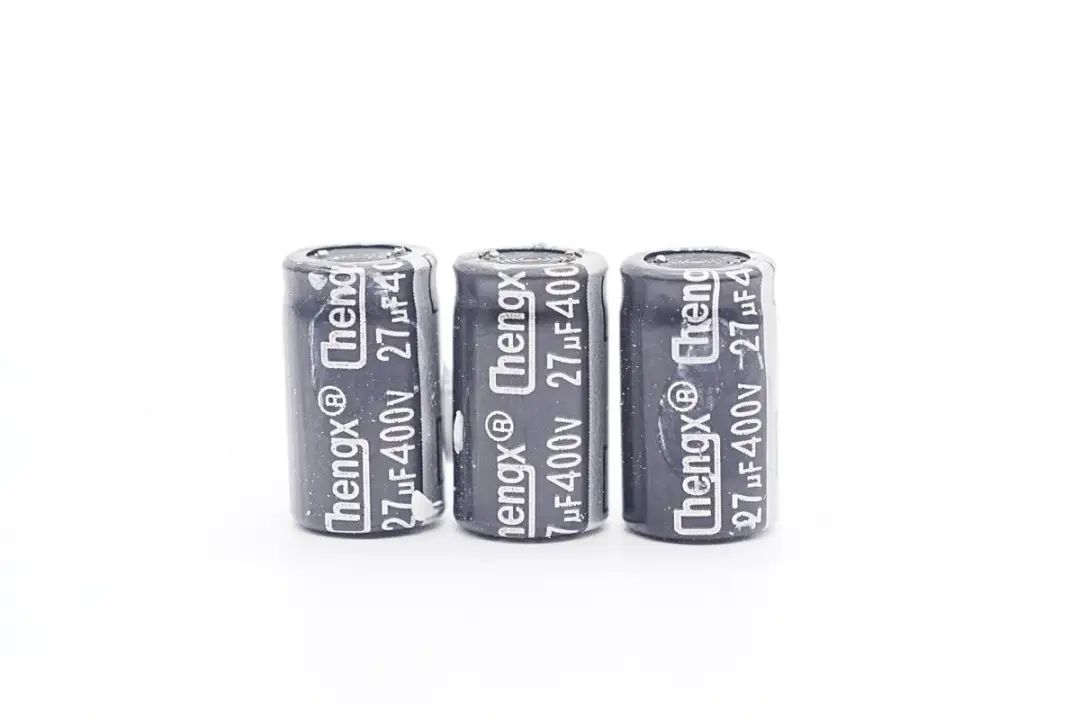

高壓濾波電容來自Chengx承興，三顆規格為27μF 400V。

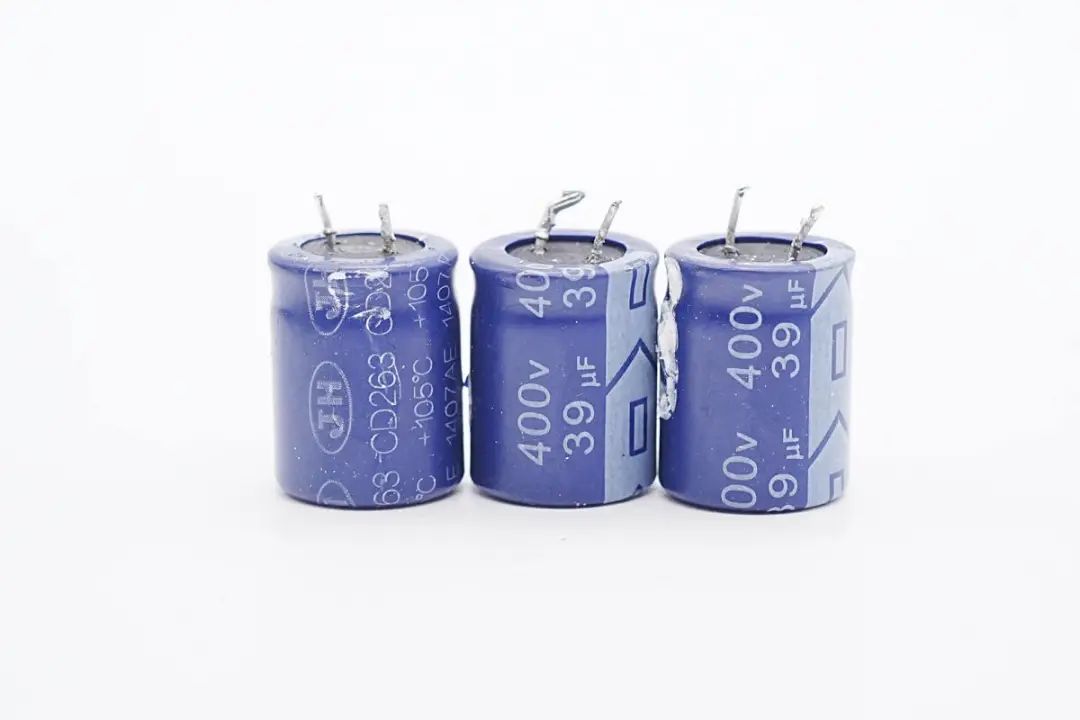

另外三顆高壓濾波電容來自JH江海，規格為400V 39μF，濾波電容總?cè)萘繛?98μF。

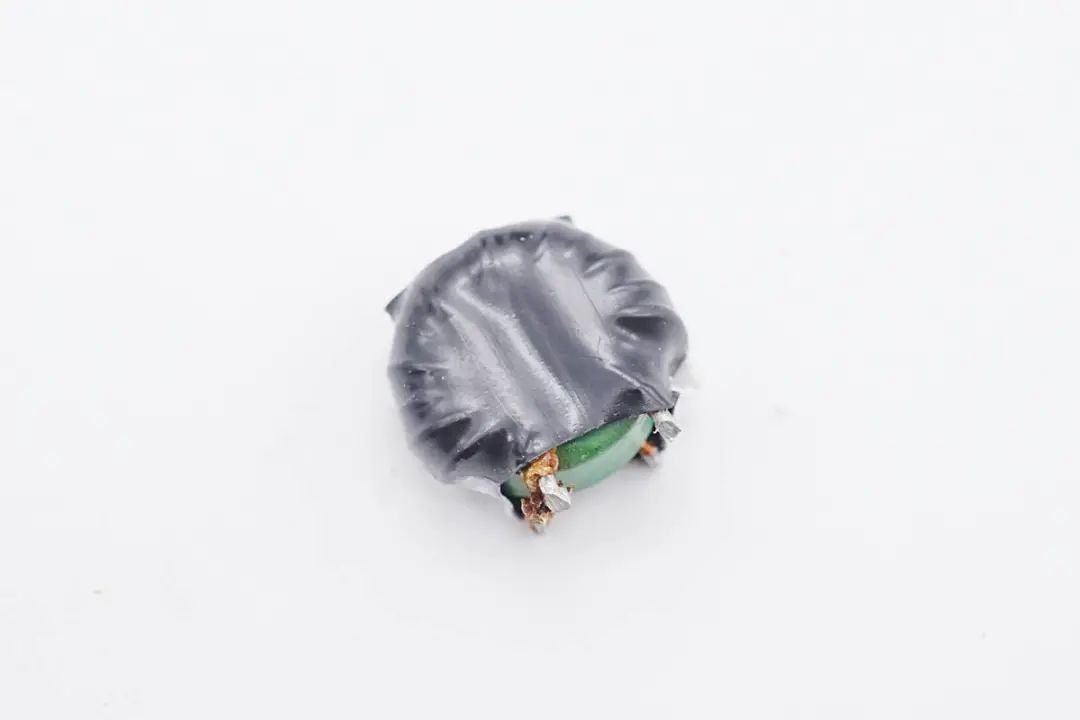

差模電感采用磁環繞制，外套熱縮管絕緣。

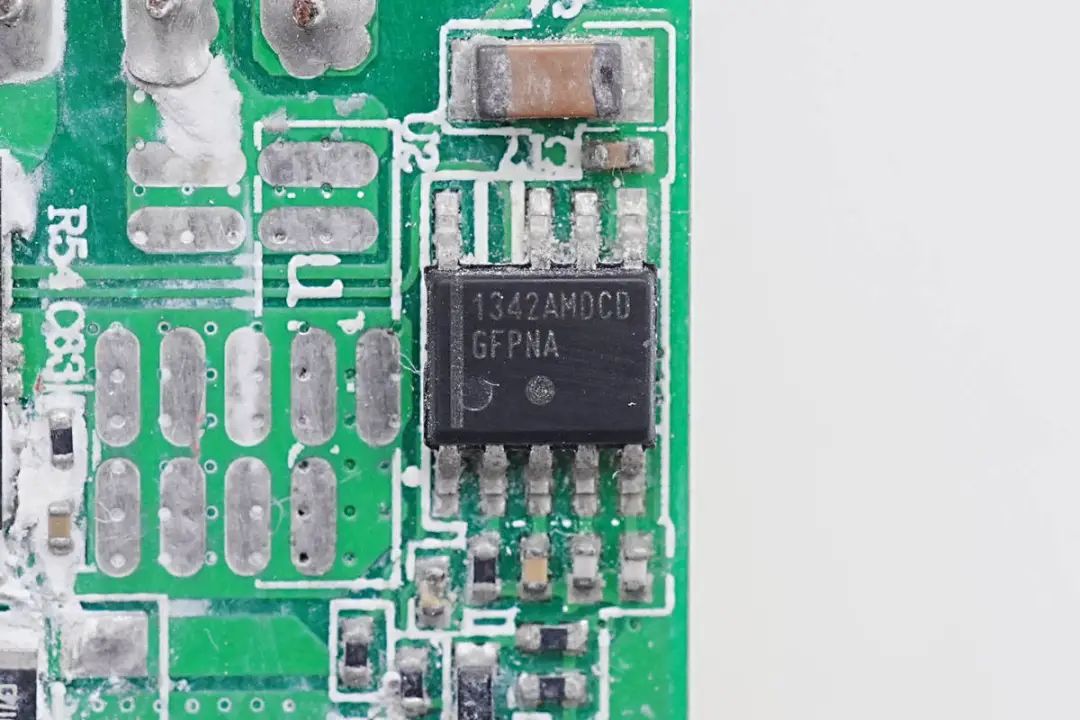

主控芯片采用安森美NCP1342，這是一顆高頻反激準諧振初級PWM控制器，內置高壓?jiǎn)?dòng)，主動X2電容放電、支持寬范圍Vcc供電、支持外接熱敏電阻進行過熱保護和多重完善的保護功能。

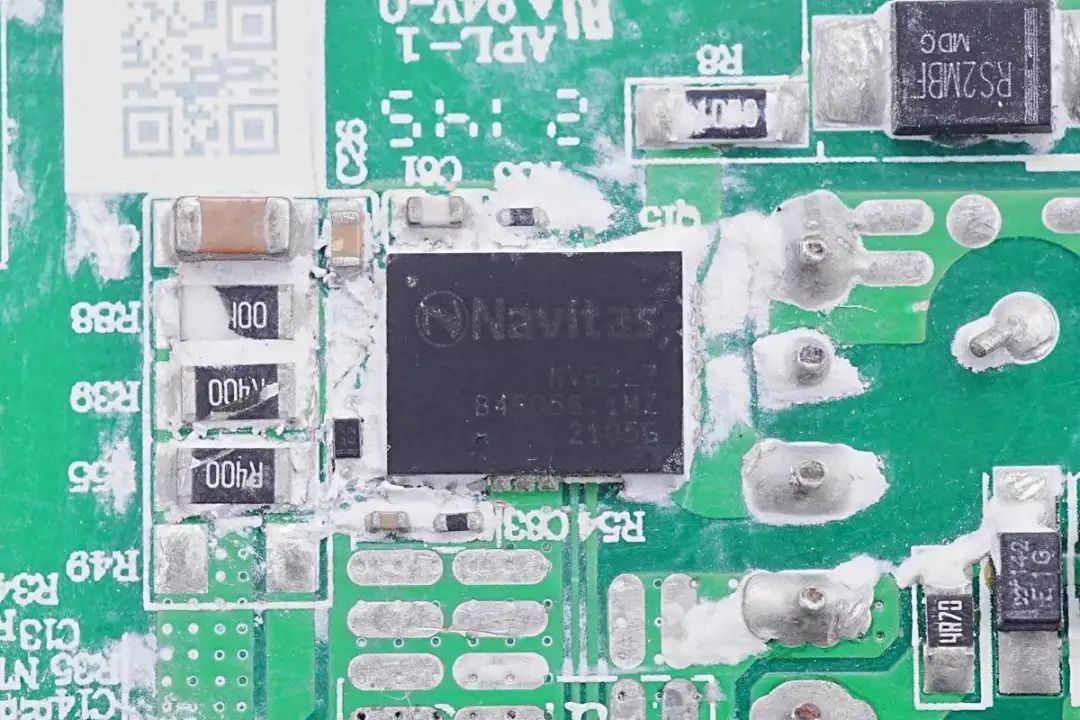

初級開關管來自納微，是一顆氮化鎵功率芯片，型號NV6127，內部集成氮化鎵開關管、氮化鎵驅動器以及邏輯電路，應用簡單。NV6127采用QFN6*8mm封裝，散熱性能升級，125mΩ導阻，內置驅動器支持10-30V供電。最高支持2MHz開關頻率。

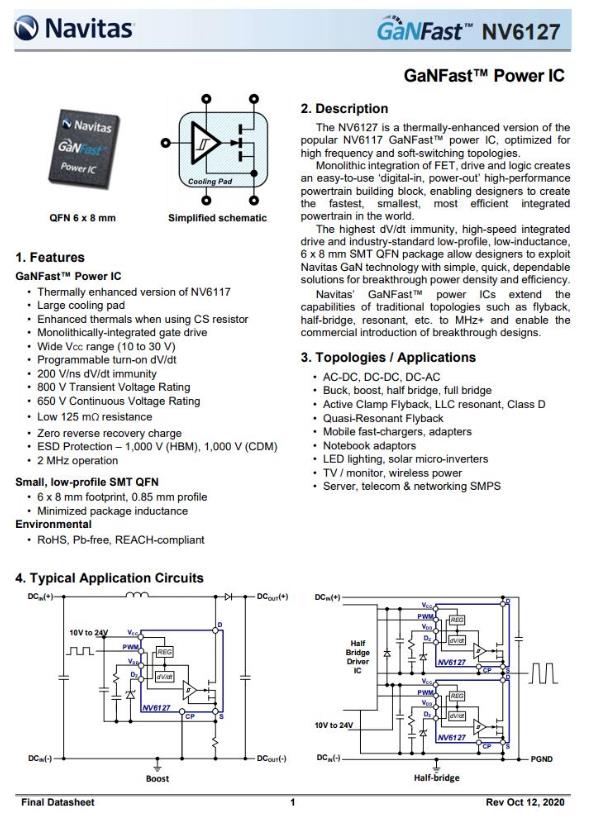

納微半導體 NV6127 資料信息。

充電頭網拆解了解到，采用納微NV6127氮化鎵芯片的產品還有聯想90W閃充雙口氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等。此外，納微GaNFast功率芯片此前已被OPPO 50Ｗ餅干氮化鎵快充、RAVPOWER 65W 1A1C氮化鎵快充、小米65W氮化鎵充電器、SlimQ 65W氮化鎵快充、Anker PowerCore Fusion PD超極充、RAVPower 45W GaN PD充電器、倍思65W氮化鎵充電器等產品采用，獲得市場高度認可。

變壓器特寫。

兩顆貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。料號為TMY1102M。

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被倍思高通QC5認證100Ｗ氮化鎵快充、麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，也可應用于海陸通、第一衛、貝爾金等品牌20W迷你快充上，性能獲得客戶一致認可。

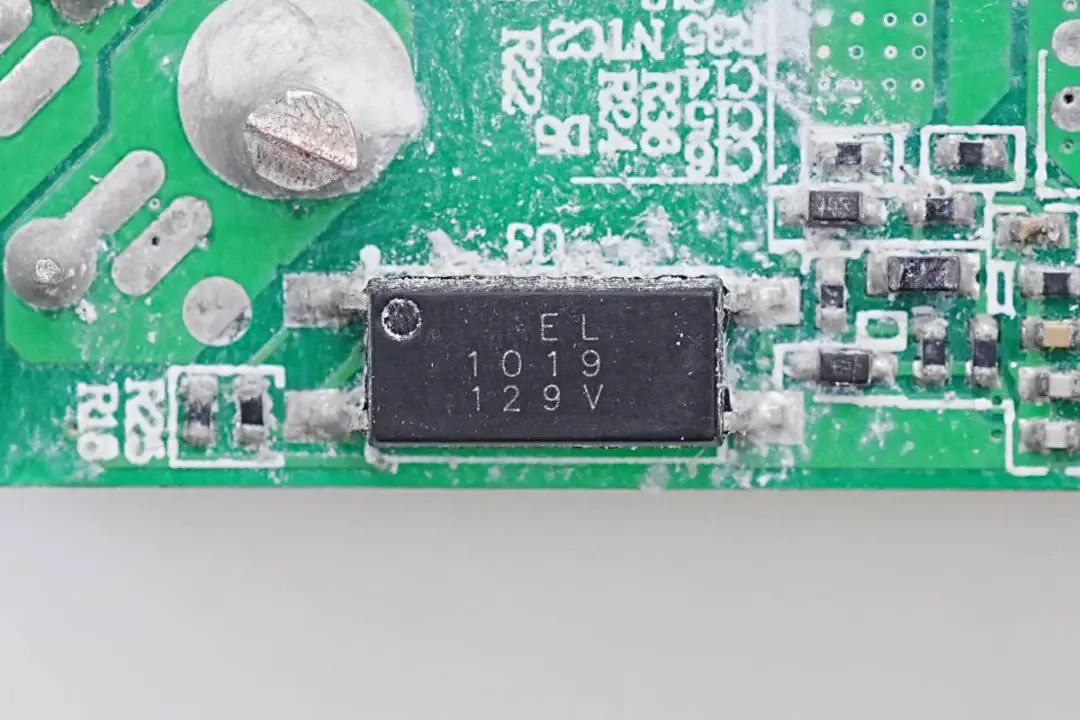

EL1019光耦用于輸出電壓反饋。

同步整流控制器絲印IBHJN，實際型號為MP6908A，來自MPS芯源半導體，最高工作頻率600KHz。支持DCM、CCM、QR、ACF多種工作模式，支持高側和低側應用，具備振鈴檢測防止誤開通。

同步整流管絲印S90N12，采用DFN5*6封裝。

輸出側一覽，左側為輸出降壓小板，右側為高壓濾波電容。

在左側焊接三顆并聯的濾波電容，右側是USB-A口的降壓小板。

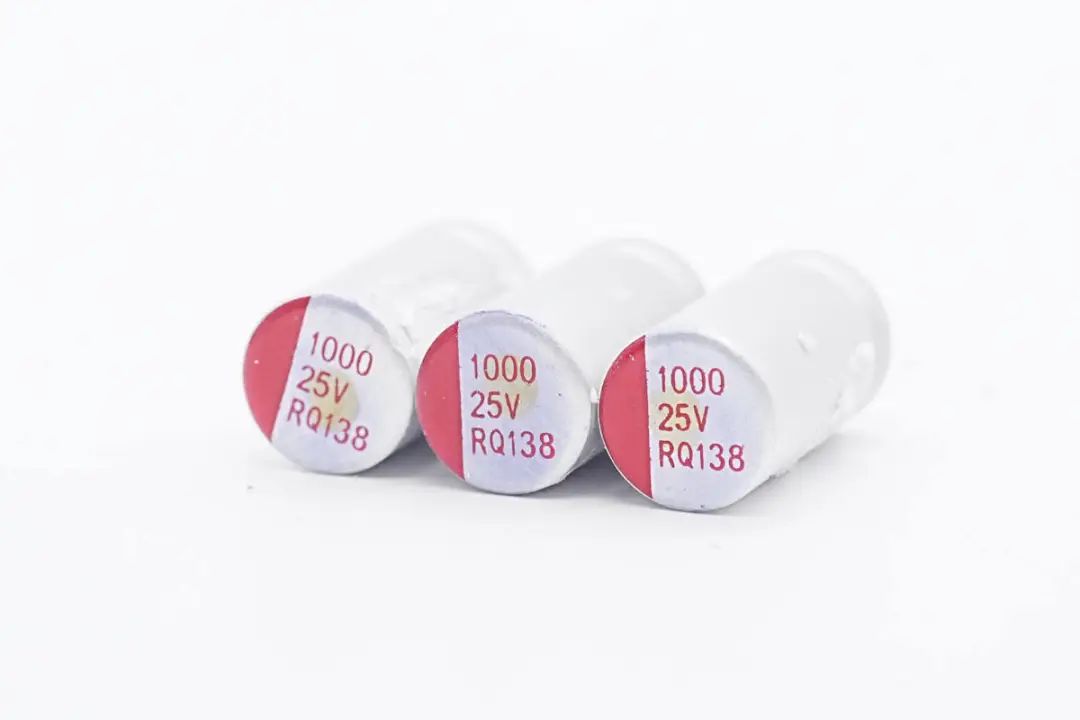

輸出濾波電容來自PolyCap柏瑞凱，為RQ系列125℃高溫電容，1000μF 25V，使用三顆并聯用于輸出濾波。

輸出通過磁環電感濾波后為降壓小板供電。

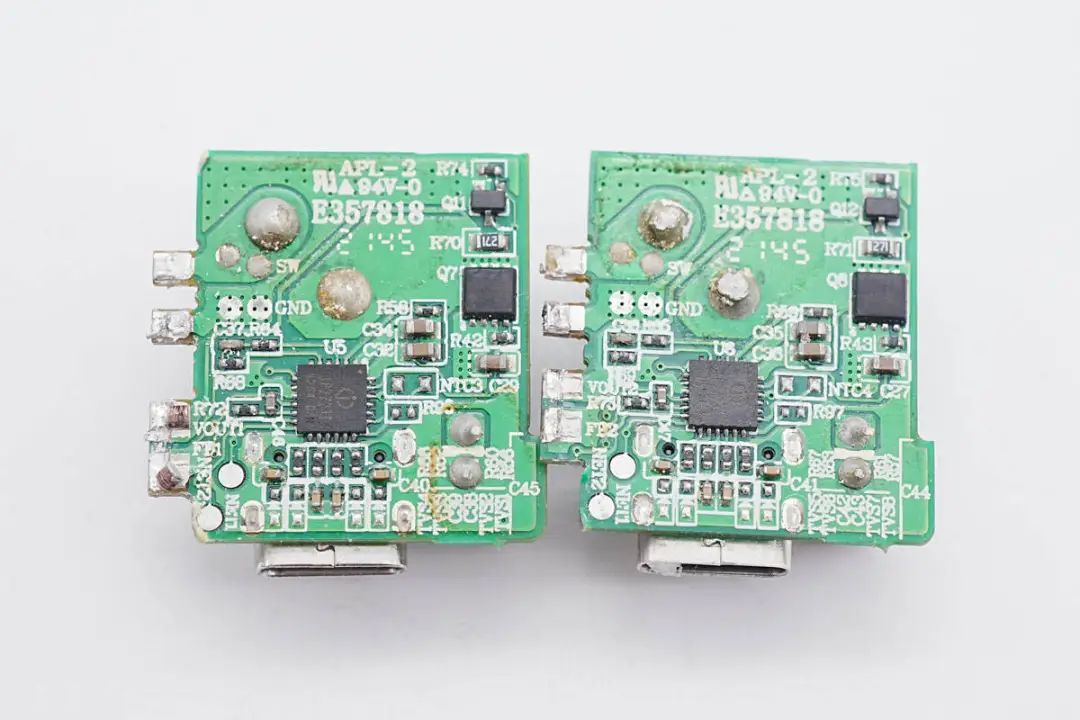

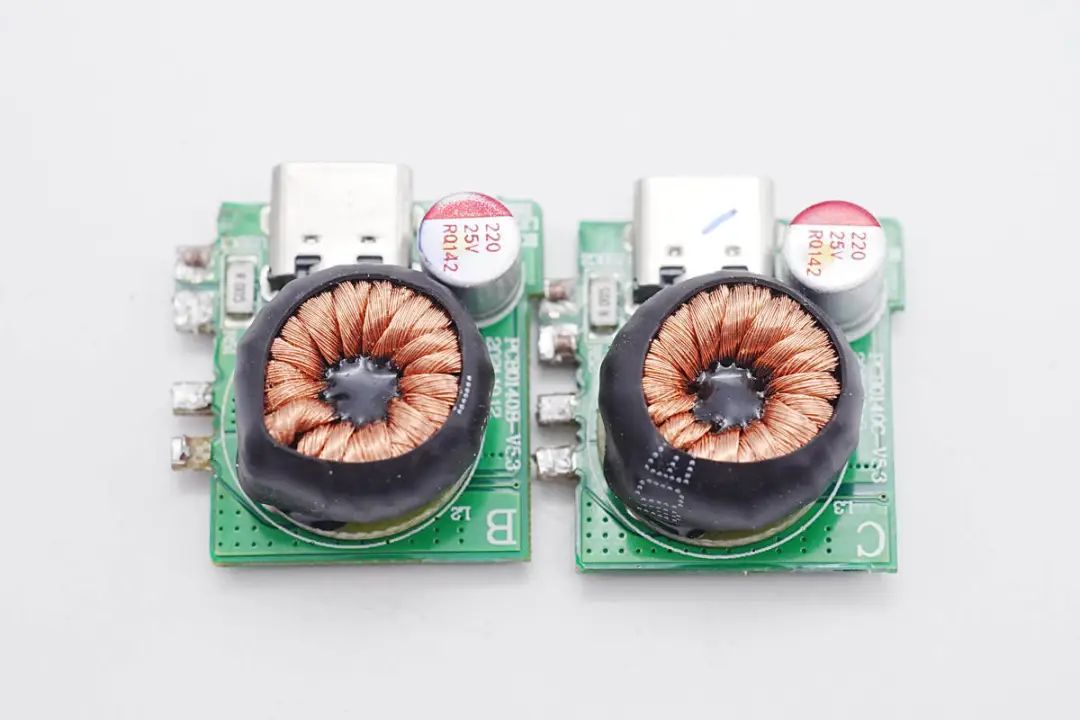

兩路降壓小板正面焊接磁環電感和輸出USB-C母座和濾波固態電容。

背面焊接協議芯片和VBUS開關管。

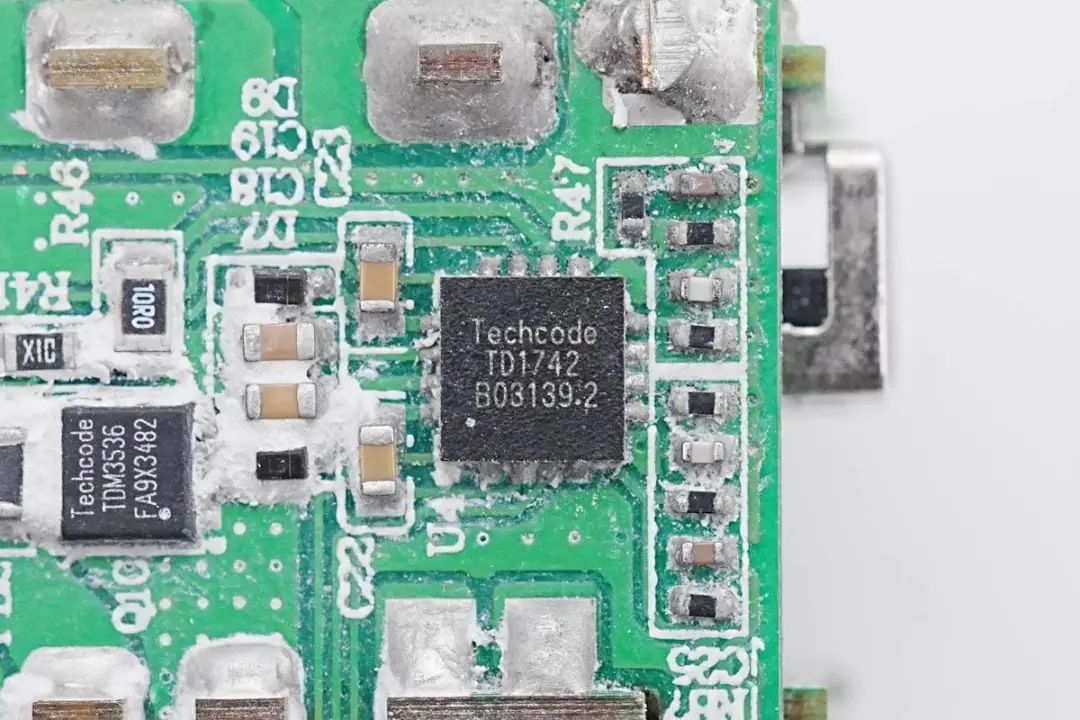

在輸出側焊接一顆雙路降壓控制器，來自泰德，型號TD1742，用于兩個USB-C口的降壓控制。

兩路同步降壓MOS管來自泰德，型號TDM3536，兩顆組成半橋，兩路半橋均由TD1742控制進行降壓。

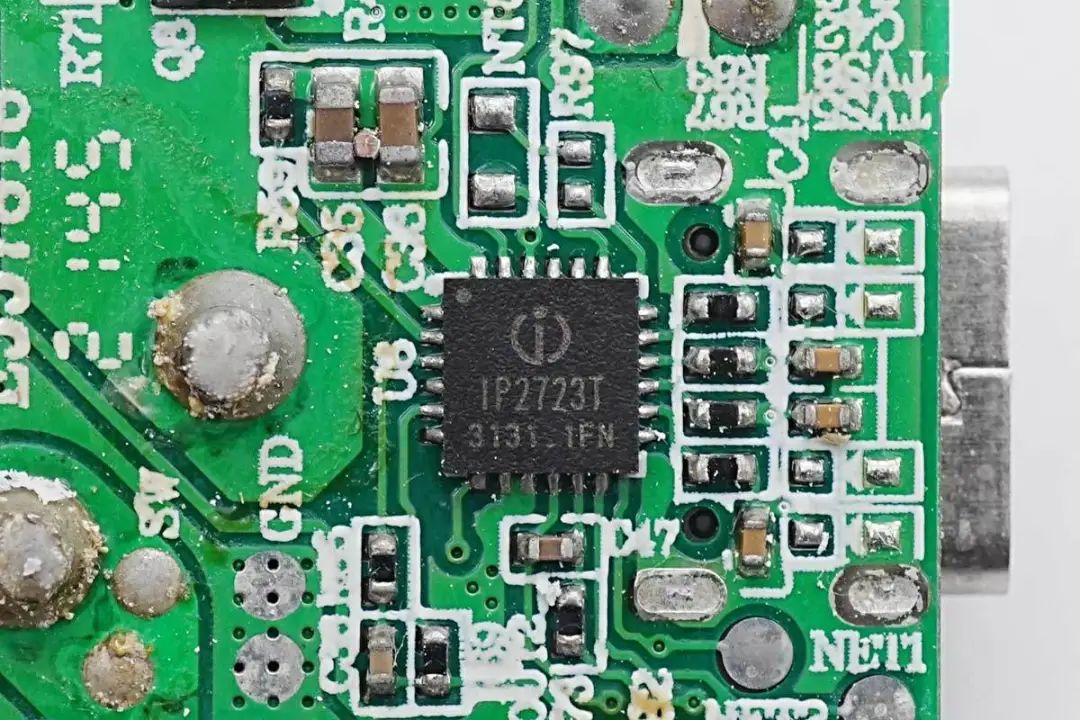

英集芯IP2723T已通過USB IF協會PD3.0 PPS認證，TID：3135，是一款集成多種協議、用于USB輸出端口的快充協議IC。支持多種快充協議，包括USB TypeC DFP、PD2.0/3.0、PPS 、HVDCP QC4、QC4+、QC3.0/2.0、FCP、SCP、AFC、MTK PE+ 2.0/1.1、Apple 2.4A、BC1.2以及三星2.0A。

IP2723T可為適配器、車充等單向輸出應用提供完整的TYPE-C解決方案。此外IP2723T具備高集成度與豐富功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。

英集芯IP2723T資料信息。

充電頭網拆解了解到，英集芯IP2723T已被閃魔、摩米士、REMAX、麥多多、華科隆等多個品牌20W充電器采用，同時還被摩米士65W 2C1A氮化鎵快充充電器、努比亞65W USB PD氮化鎵充電器、努比亞1A1C 45W氘鋒氮化鎵快速充電器等氮化鎵充電器使用，此外英集芯快充芯片還可用于車充、移動電源、適配器等各種充電領域，并被小米、京東京造、華為、三星、特斯拉等知名品牌的百余款產品采用。

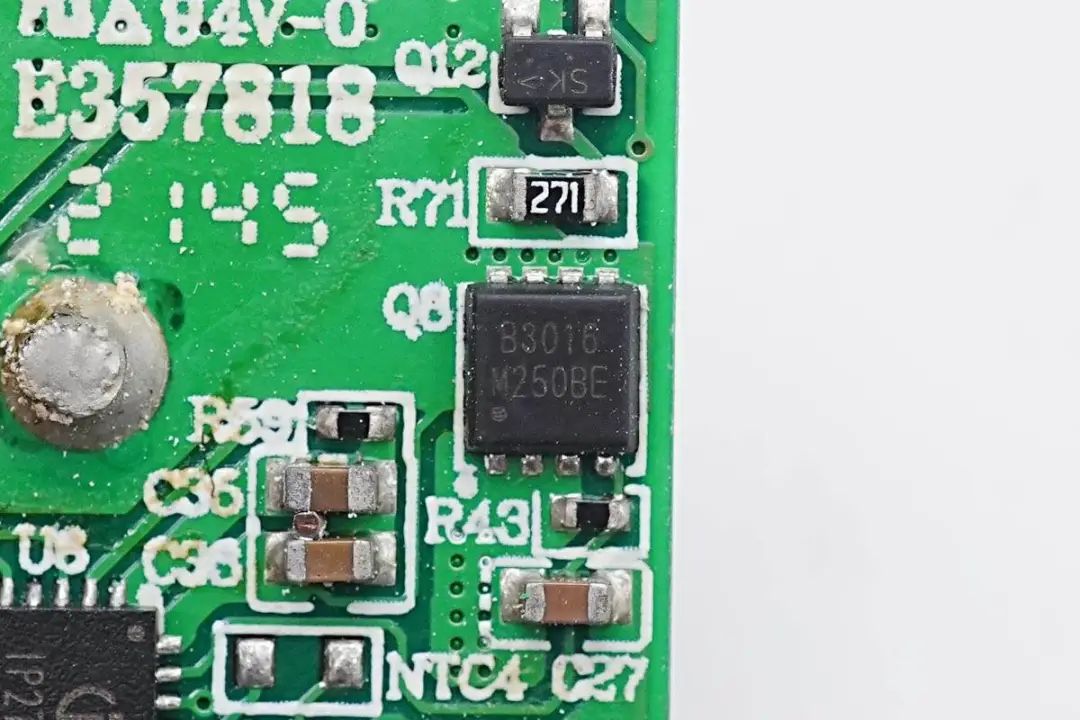

輸出VBUS開關管來自東沅，型號FKBB3016，是一顆耐壓30V的NMOS，導阻4mΩ。

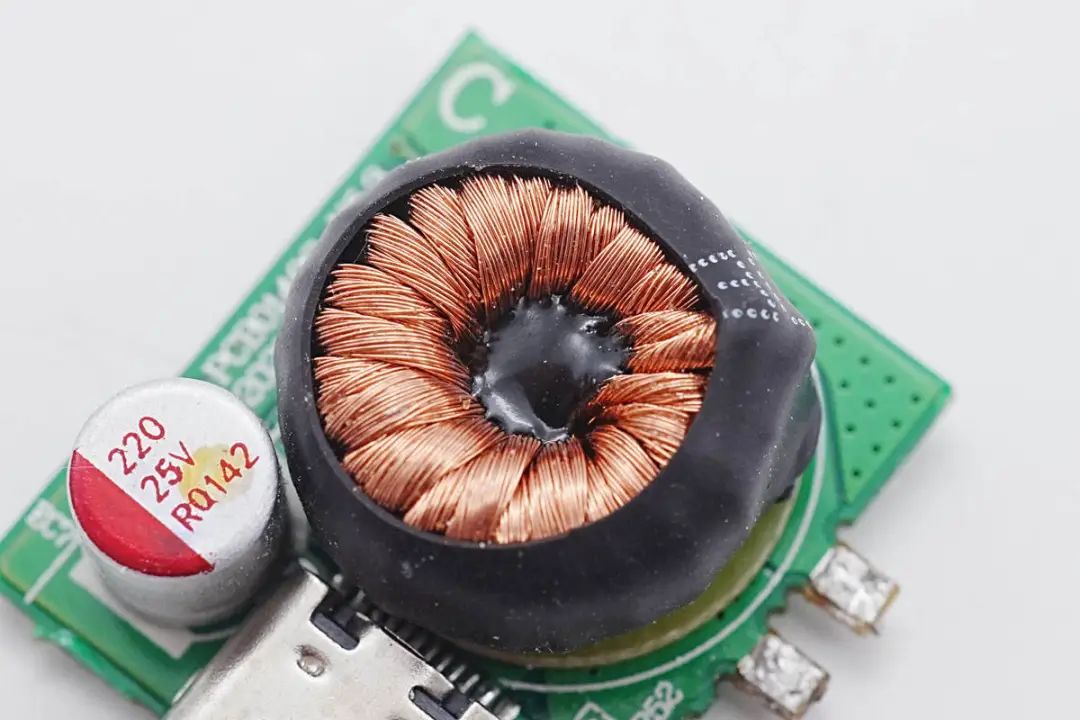

降壓電感采用多股漆包線繞制，內部打膠，外套熱縮管固定，底部固定纖維板用于絕緣。

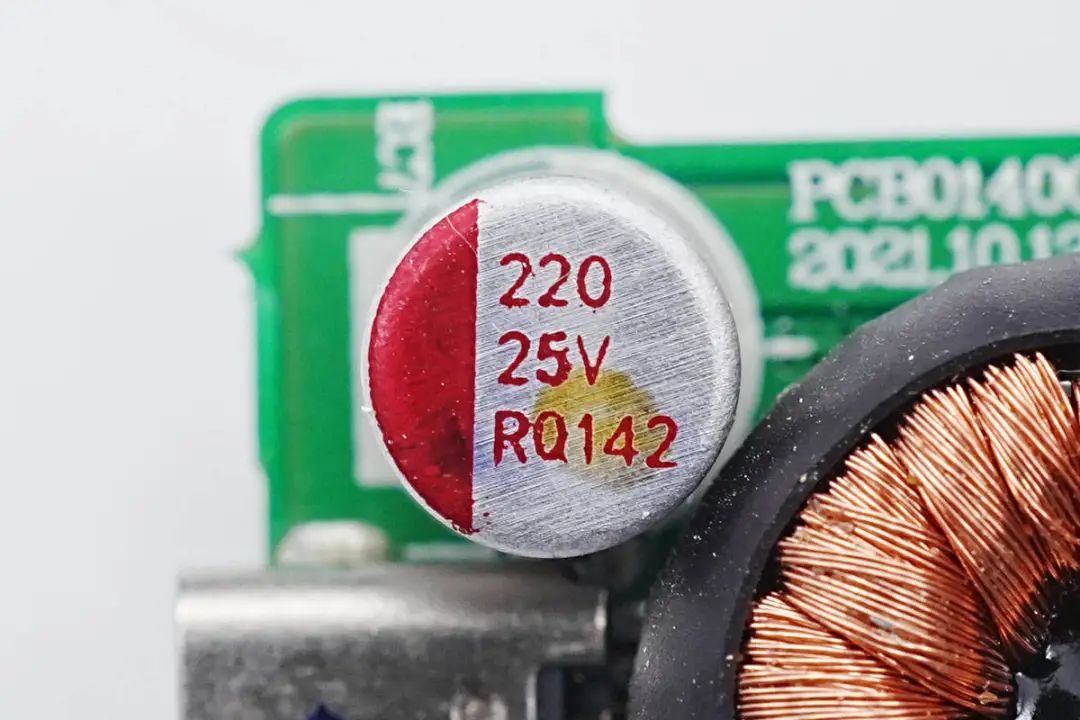

USB-C口的輸出濾波電容來自PolyCap柏瑞凱，為RQ系列125℃高溫電容，規格為220μF 25V。

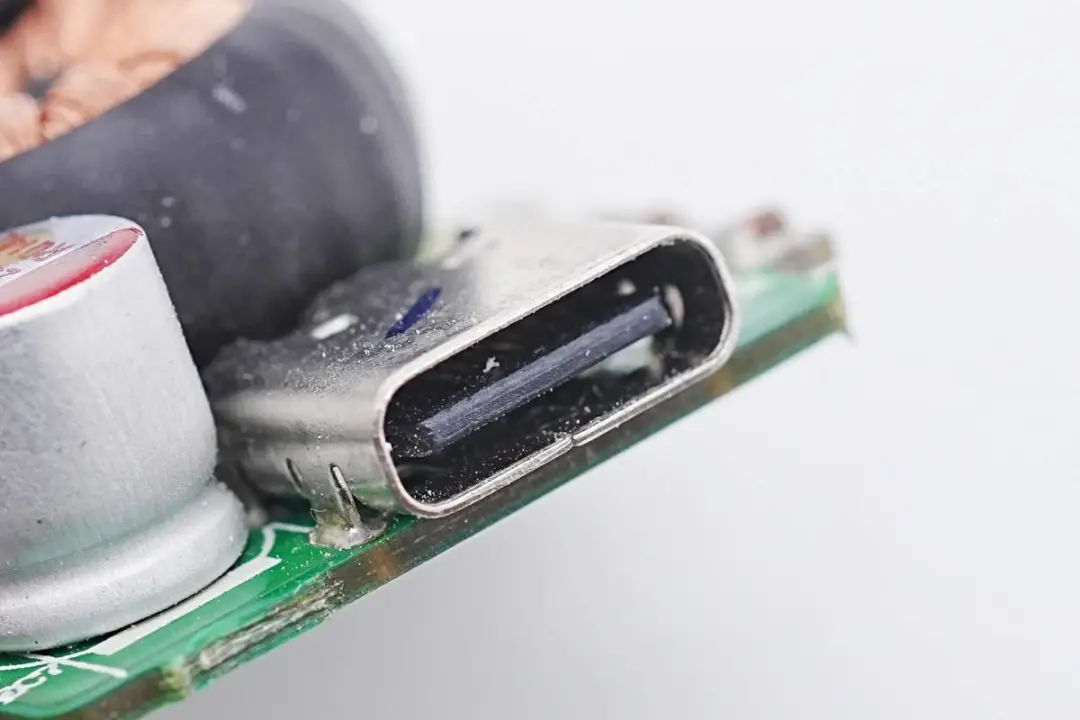

USB-C口采用過孔焊接，黑色膠芯不露銅。

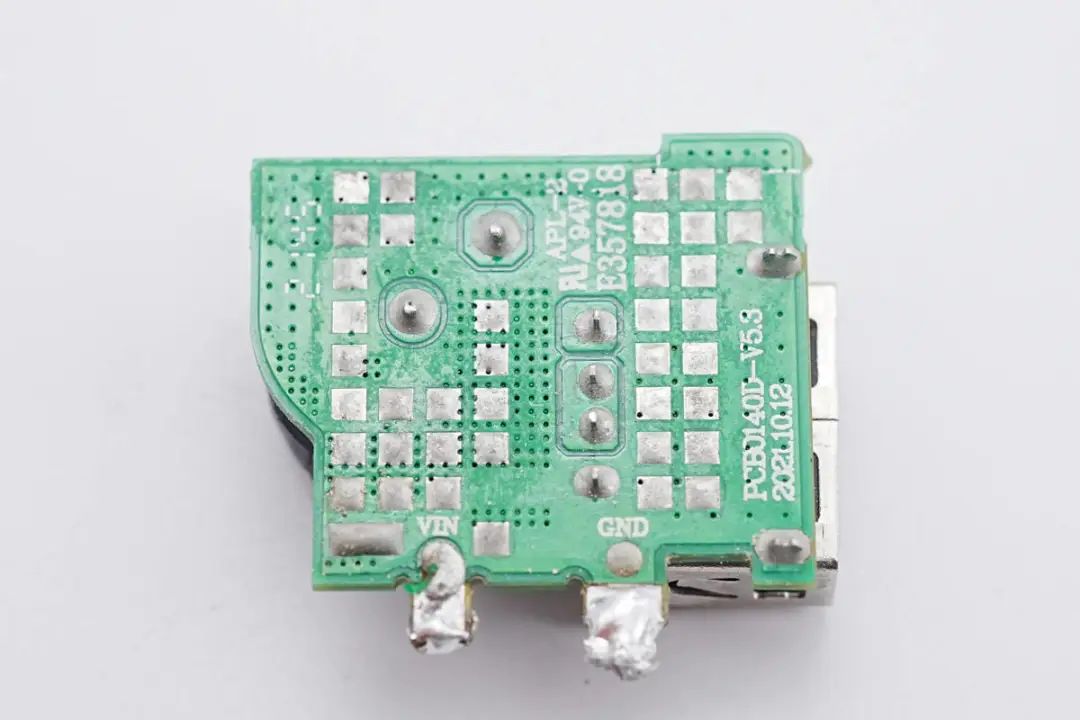

USB-A接口的降壓小板正面焊接USB-A母座，降壓電感和降壓芯片。

小板背面沒有焊接元件，可以看出USB-A口的數據腳為短接，不支持快充。

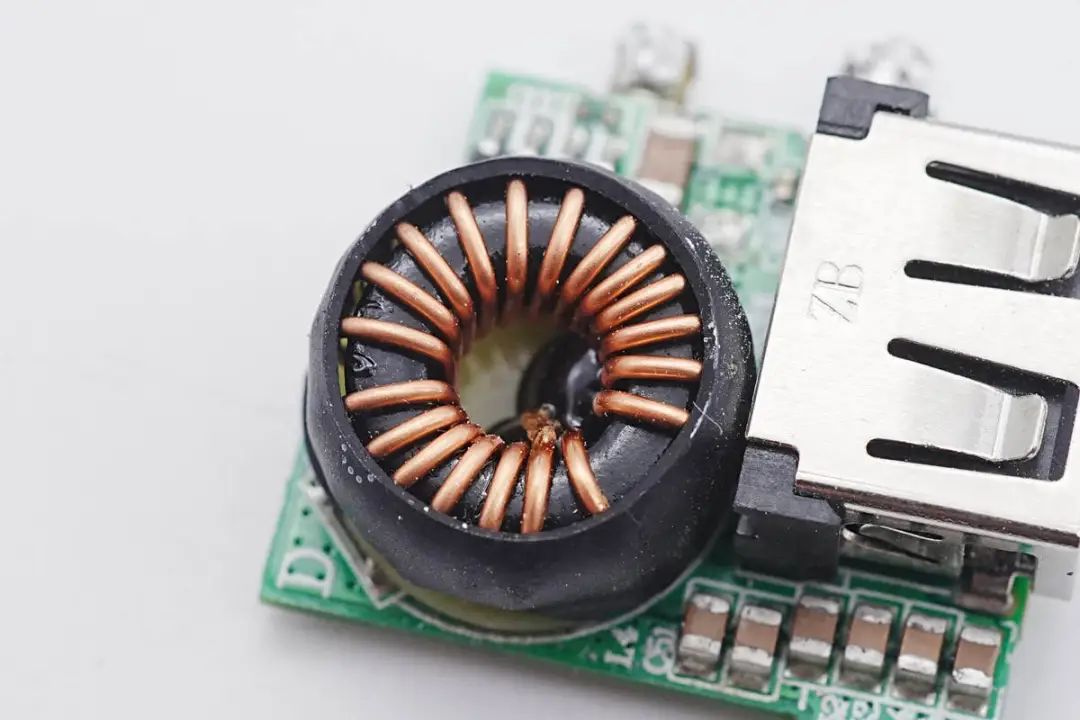

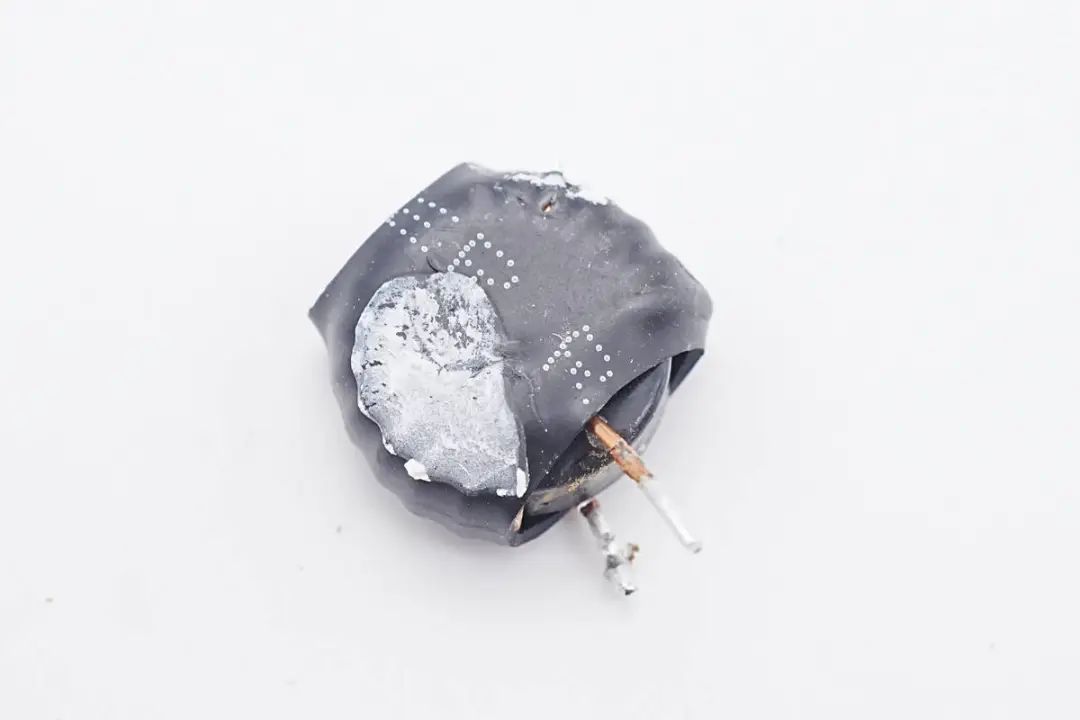

降壓磁環電感特寫，外套熱縮管絕緣，底部固定電木板絕緣。

用于USB-A口的降壓轉換器來自英集芯，型號IP6536，是一顆內部集成開關管的同步降壓轉換器，支持5V3.1A輸出，芯片固定工作頻率為150KHz，具備輸入過壓，輸入欠壓，輸出過流，輸出欠壓，輸出過壓等多重保護功能。

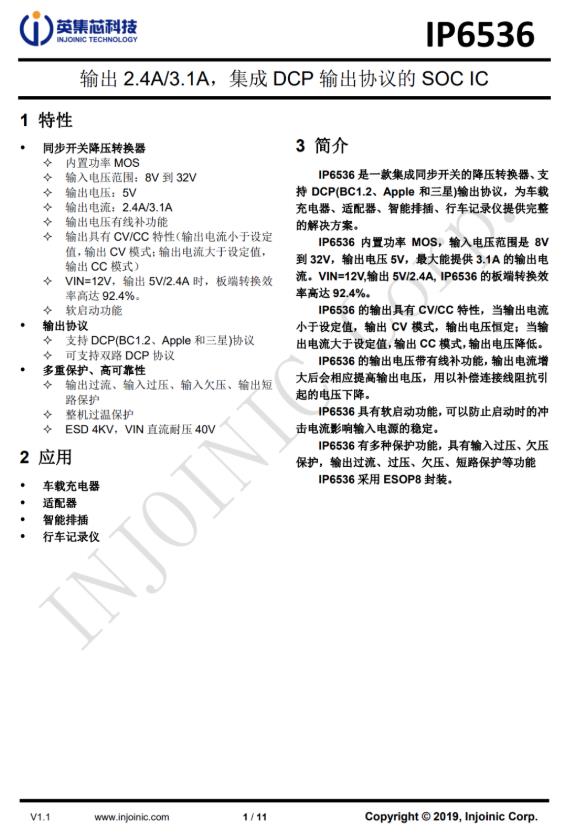

英集芯 IP6536 詳細資料。

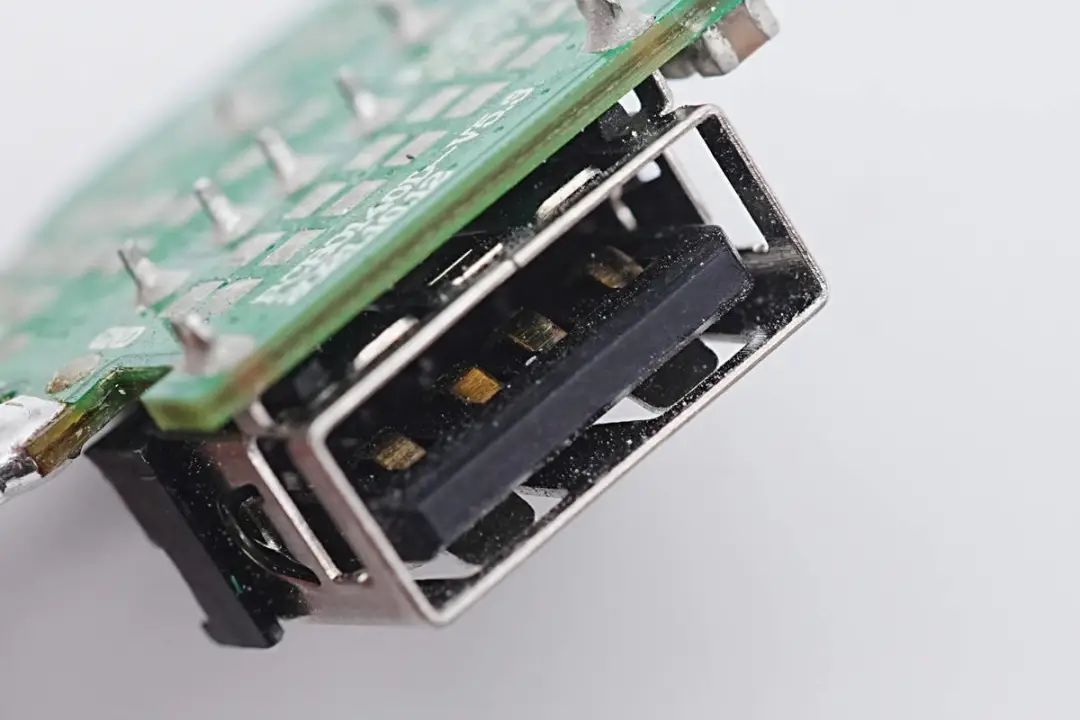

USB-A母座采用過孔焊接固定。

全部拆解一覽，來張全家福。

充電頭網拆解總結

影雅這款112W氮化鎵充電器采用2C1A三口設計，兩個C口均支持100W輸出，支持功率盲插，并支持功率自動分配。USB-A口具備12W輸出，可同時為電腦和手機供電，互不干擾。充電器采用黑色外殼，配有折疊插腳，收納和攜帶都很方便。

充電頭網通過拆解了解到，這款充電器內部采用反激開關電源，初級采用NCP1342主控芯片搭配納微NV6127氮化鎵功率芯片，次級同步整流控制器采用MP6908A，組成固定電壓輸出的開關電源。兩個USB-C接口采用英集芯IP2723T協議芯片，控制泰德TD1742雙路同步降壓控制器進行降壓輸出。

USB-A口采用英集芯IP6536降壓芯片進行固定5V輸出。充電器內置承興和江海電解電容用于高壓濾波，固態濾波電容均來自柏瑞凱。充電器PCBA模塊采用黃銅散熱片包裹散熱，內部結構緊湊，做工扎實。
