在陸續推出了多款氮化鎵快充后，賽小虎又推出了一款雙USB-C接口的65W氮化鎵充電器，這款氮化鎵充電器采用折疊插腳，攜帶方便。兩個USB-C口支持功率盲插和功率自動分配，能夠滿足手機和筆記本電腦的同時充電需求。



充電器配有折疊插頭，整體小巧便攜。下面充電頭網就對這款充電器進行拆解，看看內部的用料和做工如何。

此前充電頭網還相繼拆解了賽小虎25W USB-C快充充電器、賽小虎35W雙USB-C口快充、賽小虎65W PD快充充電器、賽小虎65W 1A1C氮化鎵充電器等產品，歡迎查閱。



賽小虎65W雙USB-C快充開箱





包裝盒正面印有賽小虎品牌、充電器名稱以及外觀等。





側面是產品四大賣點：過流保護、過壓保護、過溫保護、短路保護。





背面印有充電器參數和商家信息。





包裝內涵充電器和使用說明書。





充電器采用直板造型設計，PC材質白色外殼，表面磨砂抗指紋，整體風格簡約。

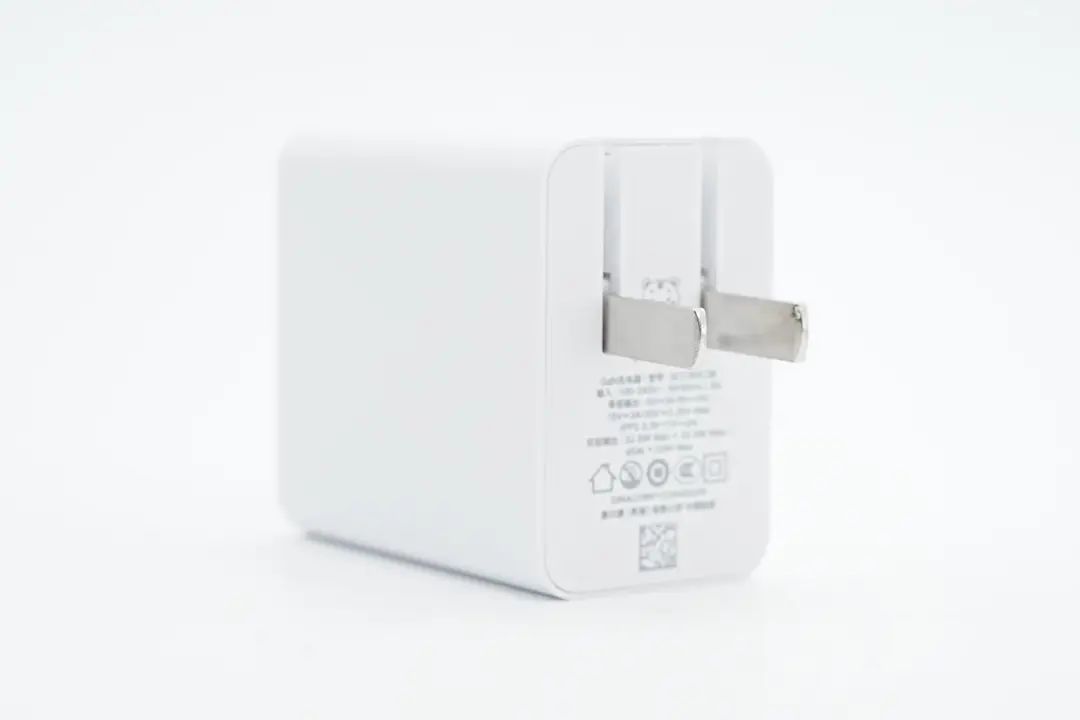

輸入端外殼印有充電器參數

型號：SCC065C2B

輸入：100-240V~50/60HZ 1.8A

單口輸出：5V3A、9V3A、15V3A、20V3.25A MAX

PPS：3.3-11V3A

雙口輸出：32.5W+32.5W或40W+20W

制造商：賽爾康（貴港）有限公司

充電器已經通過了CCC認證





充電器配備可折疊國標插腳，攜帶方便且不會刮傷包里其它設備。

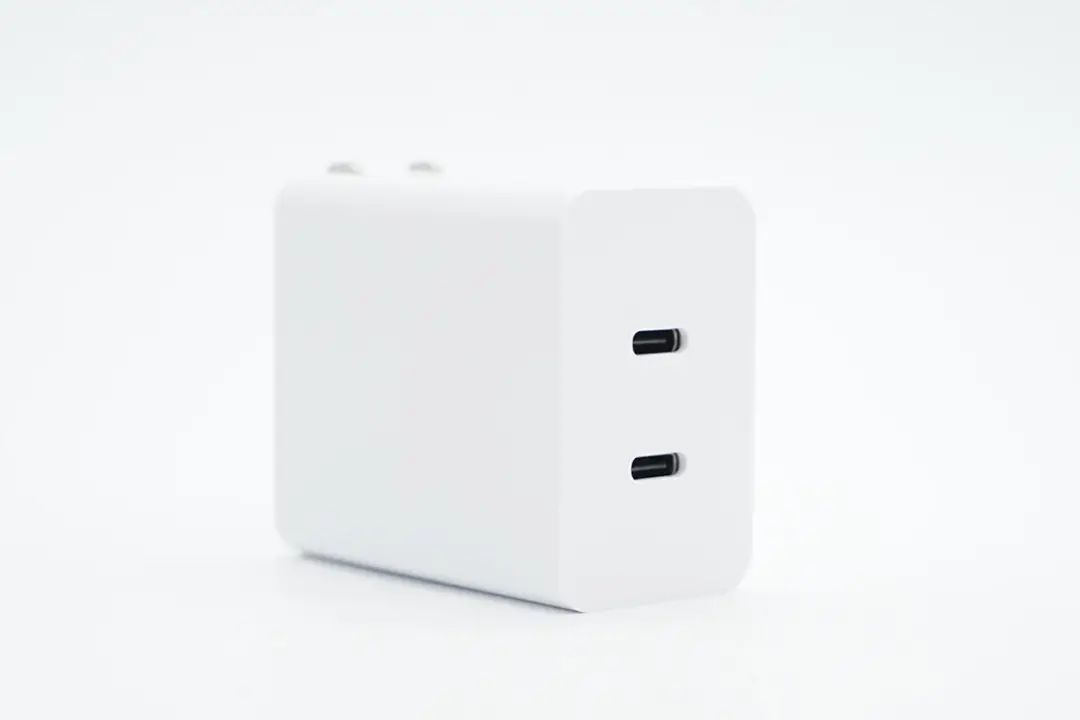

頂面配有雙USB-C接口。





測得充電器機身長度為55.02mm。

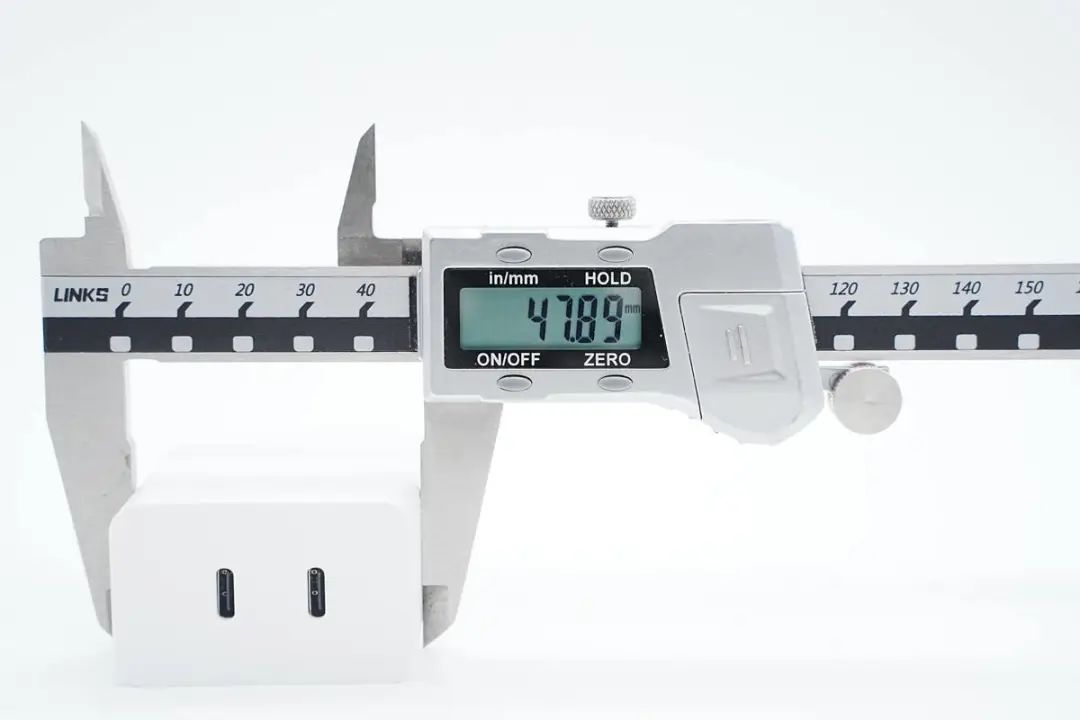

寬度為47.89mm。

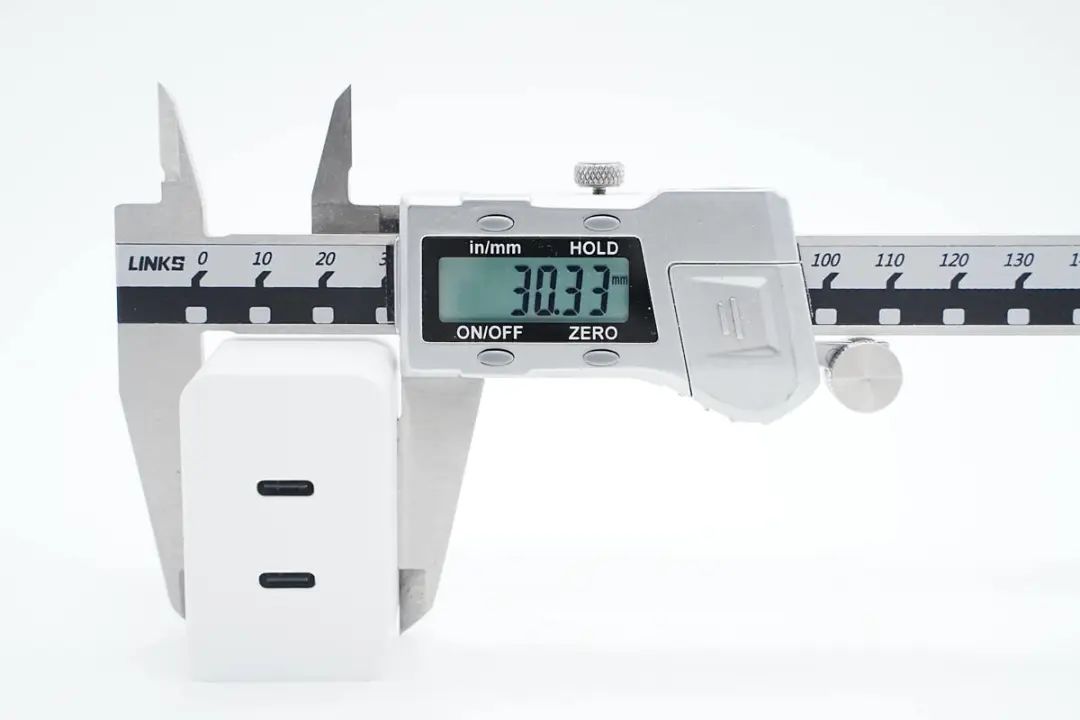

厚度為30.33mm。

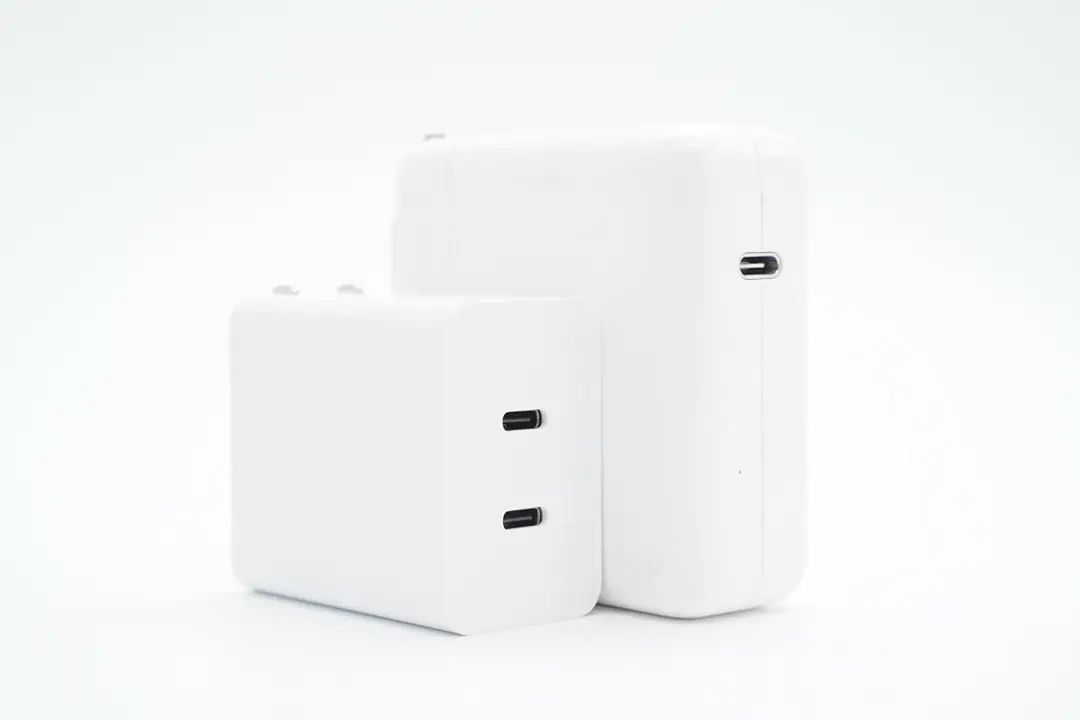

和蘋果61W充電器對比，體積優勢很大。

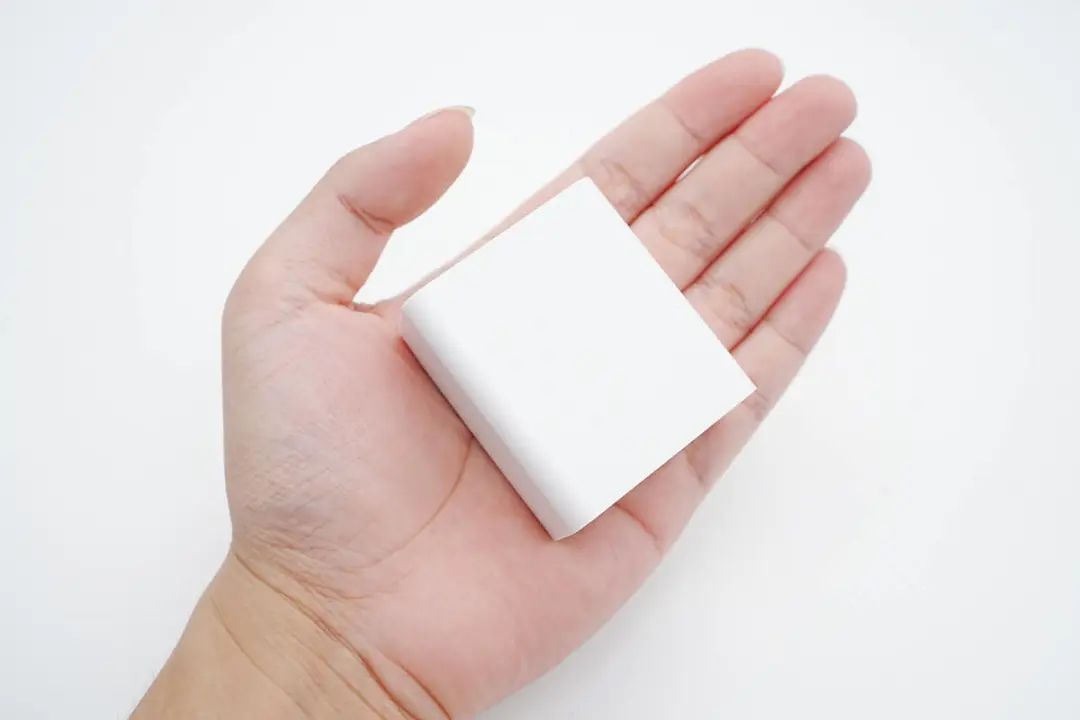

拿在手上的大小直觀感受。

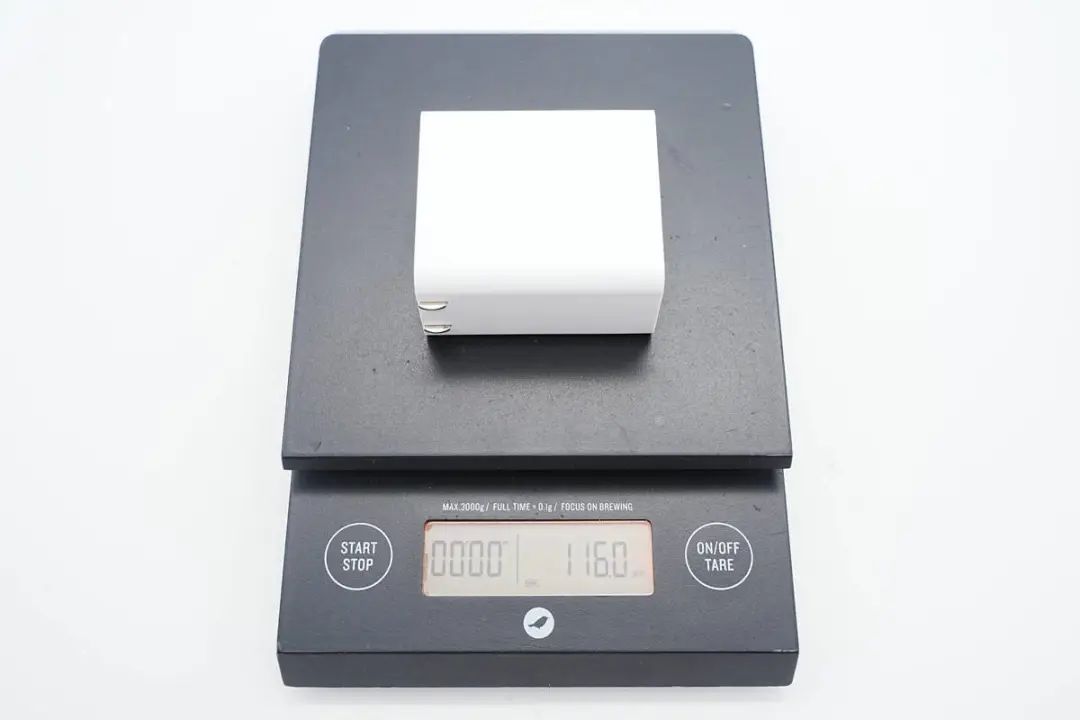

充電器凈重約為116g。

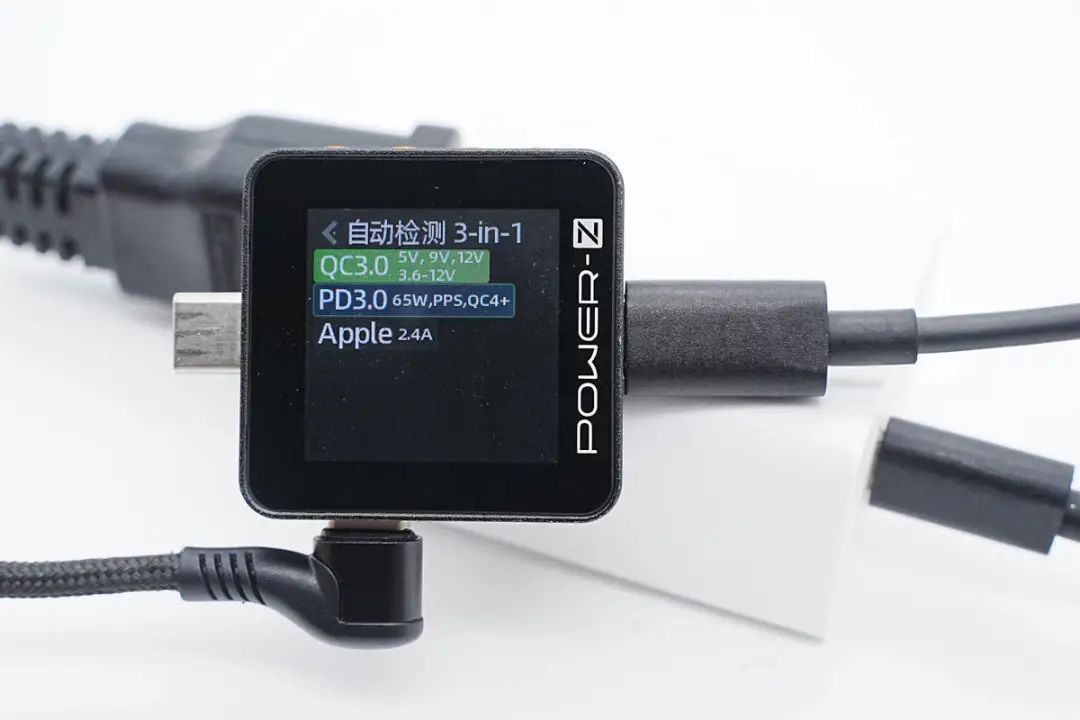

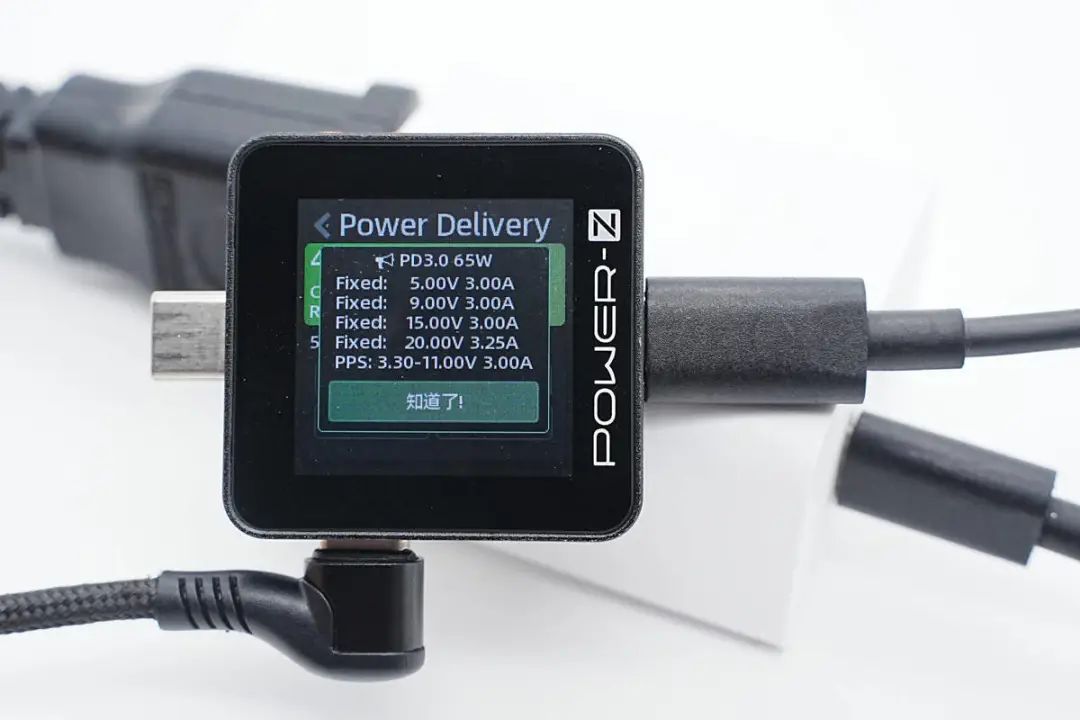

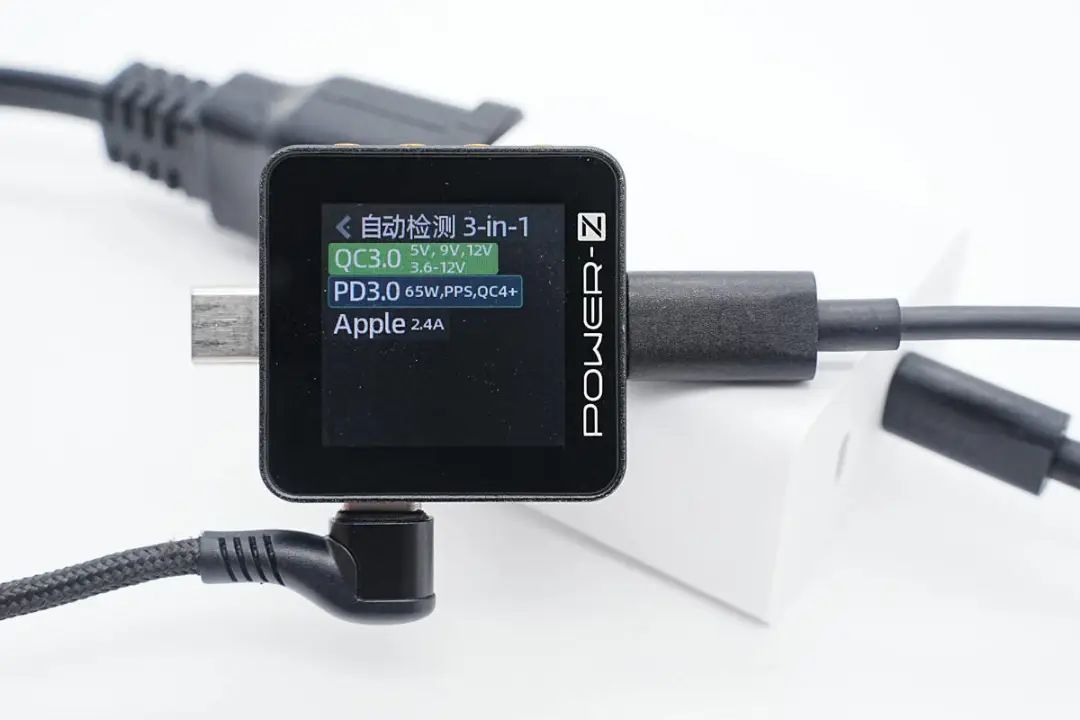

使用ChargerLAB POWER-Z KM002C測得USB-C口支持QC2.0、PD3.0、PPS快充協議。

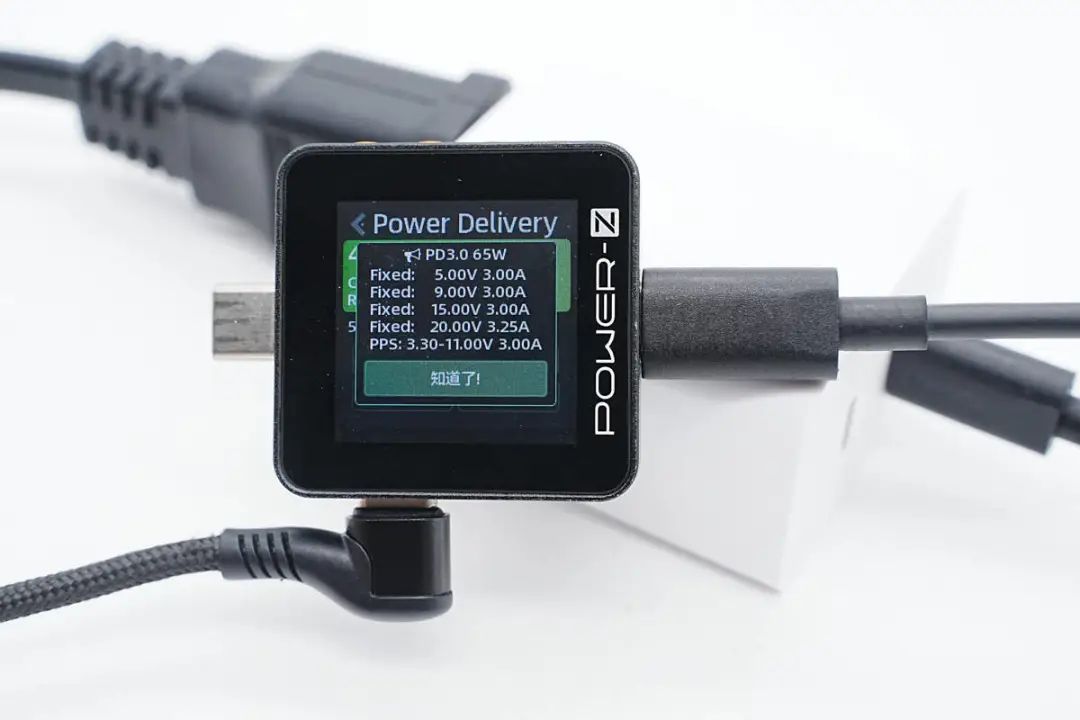

并且具備5V3A、9V3A、15V3A、20V3.25A四組固定電壓檔位，以及3.3-11V3A一組PPS電壓檔位。





測得另一個USB-C口兼容協議相同。





PDO報文也相同，兩個C口支持功率盲插。



賽小虎65W雙USB-C快充拆解



在對賽小虎這款65W充電器有了基本了解后，下面繼續對其進行拆解，看看內部情況。

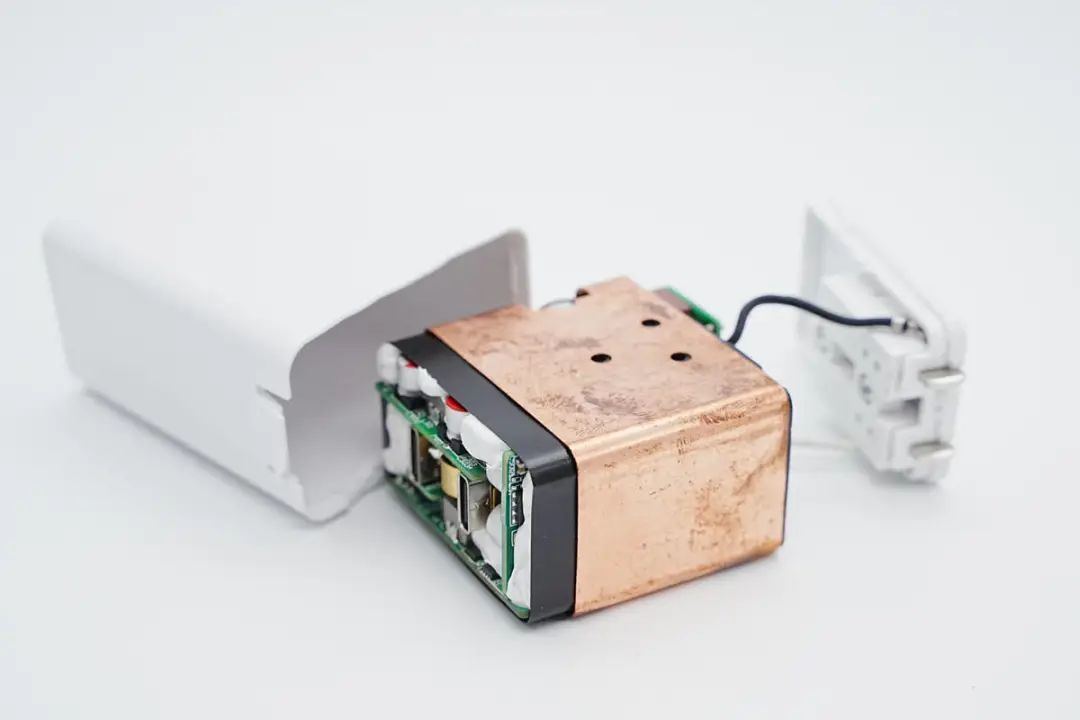

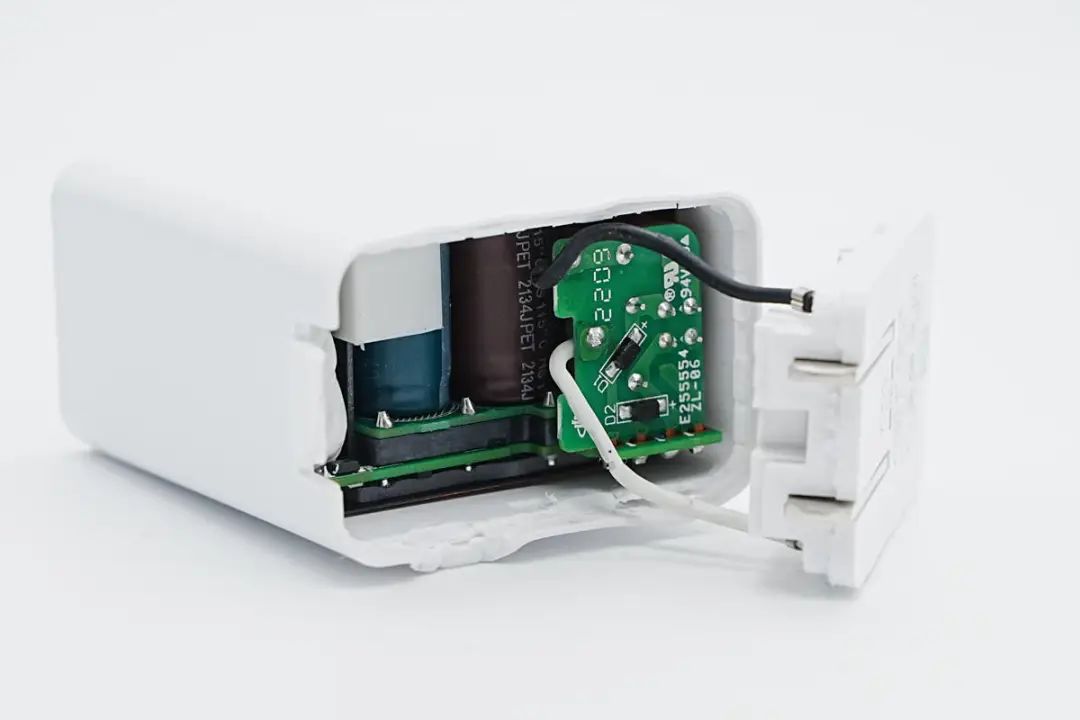

首先沿外殼接縫處拆開充電器外殼，交流輸入通過導線焊接連接。

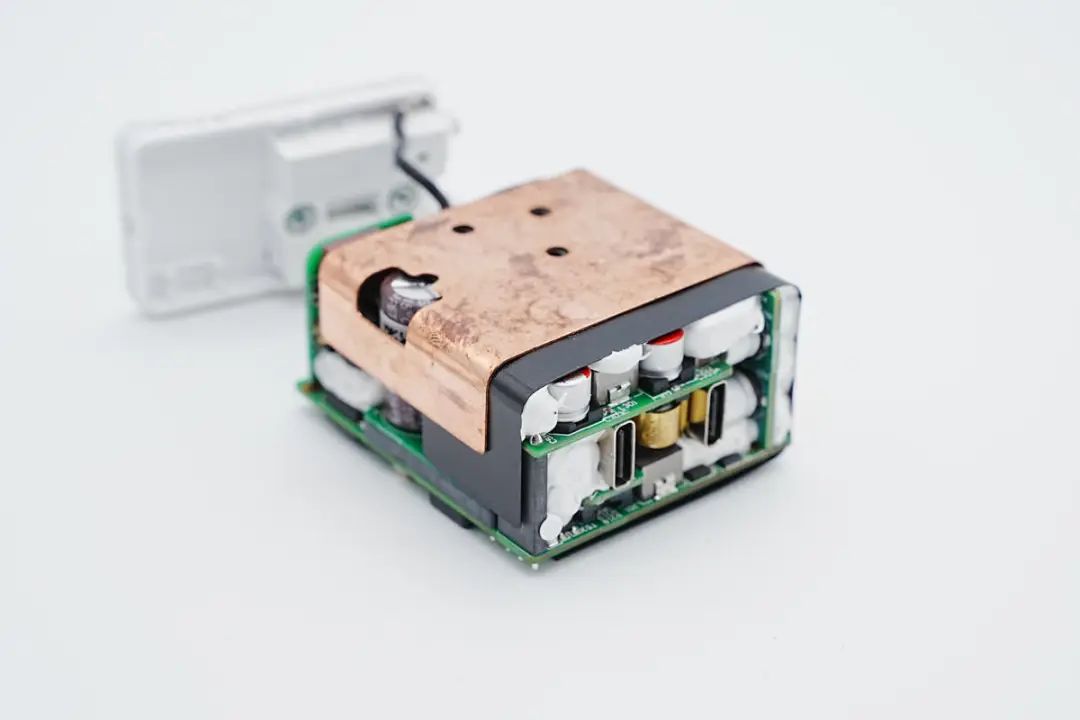

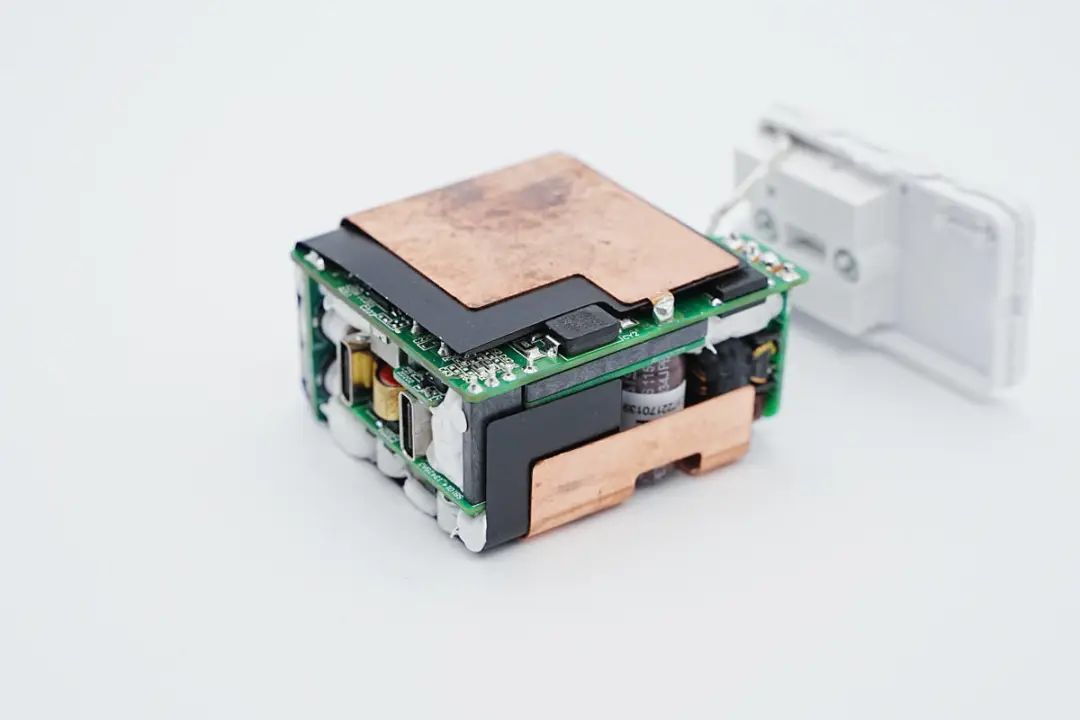

抽出內部PCBA模塊，模塊外側采用銅片散熱，模塊采用麥拉片絕緣，并打膠填充。

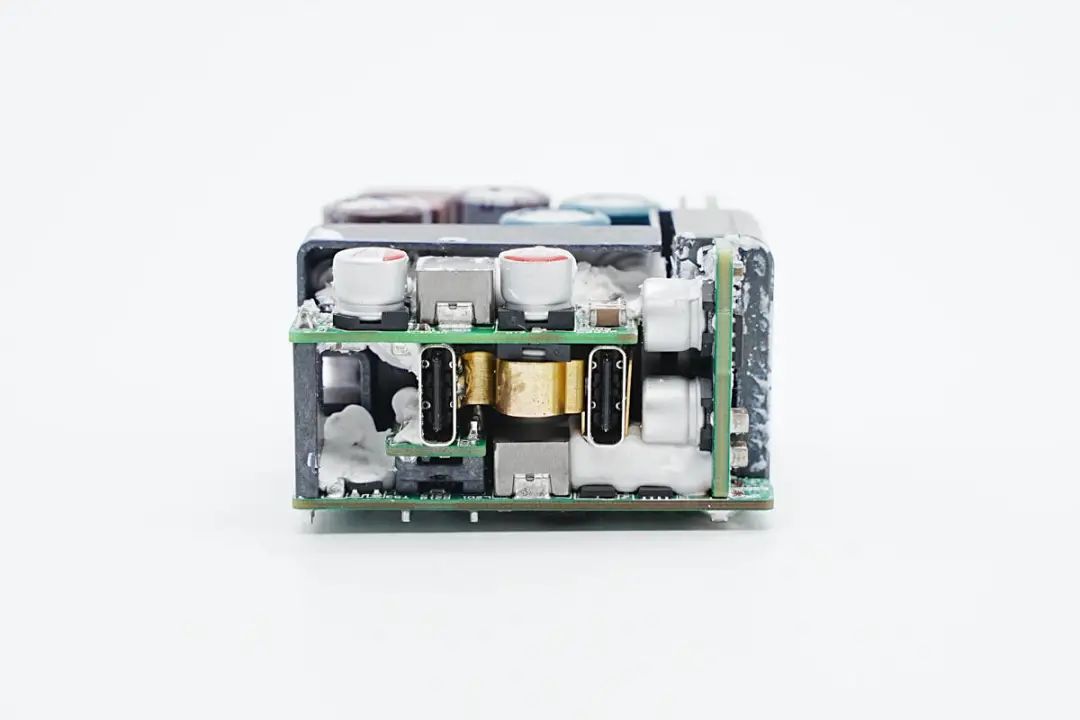

輸出側采用多塊小板焊接組成，元件之間的空隙采用膠水填充，起到固定和導熱作用。

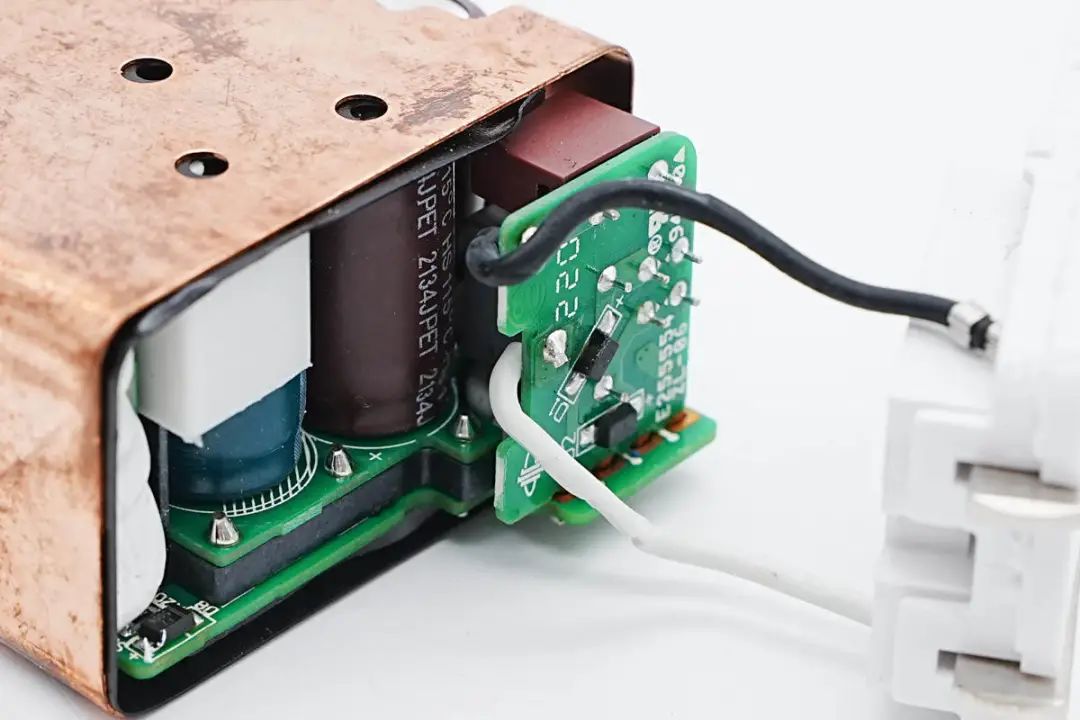

充電器輸入端焊接一塊小板，輸入導線焊接連接到小板上供電。





散熱片焊接固定到PCBA模塊上，與元件通過麥拉片絕緣。

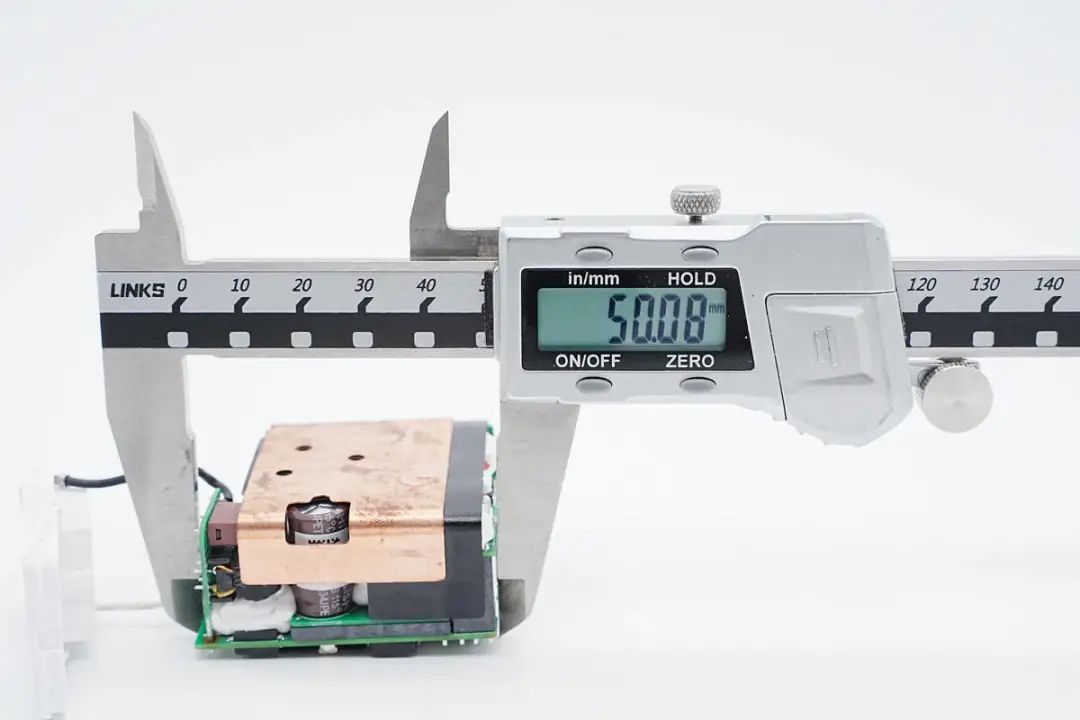

使用游標卡尺測得PCBA模塊長度約為50.08mm。

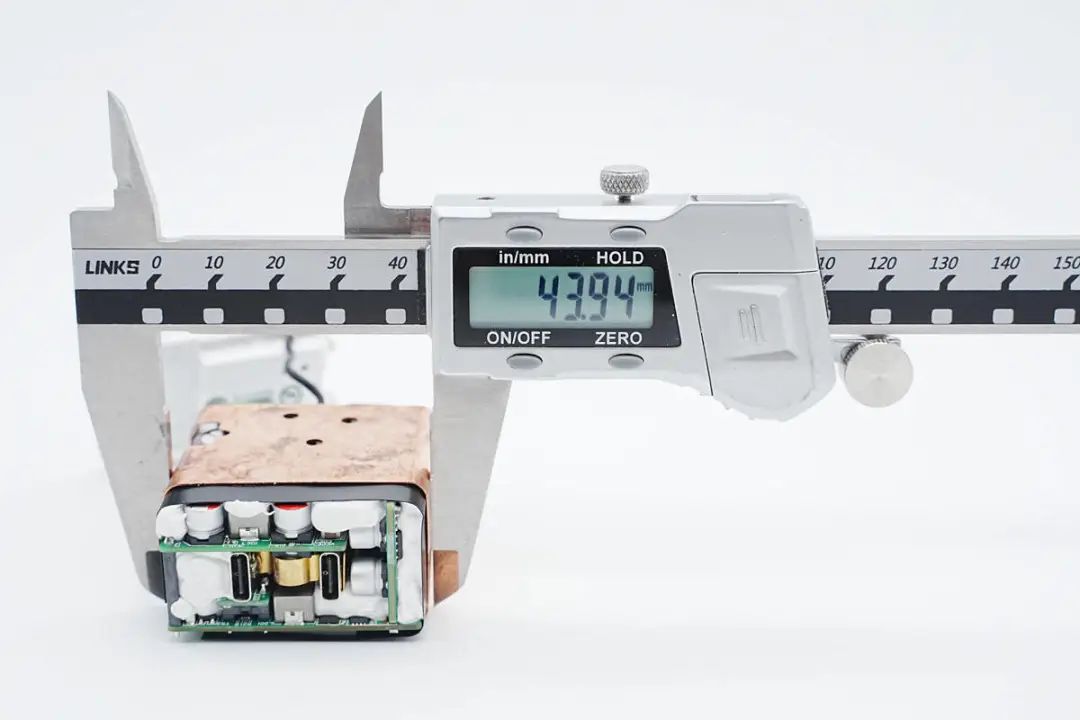

PCBA模塊寬度約為43.94mm。

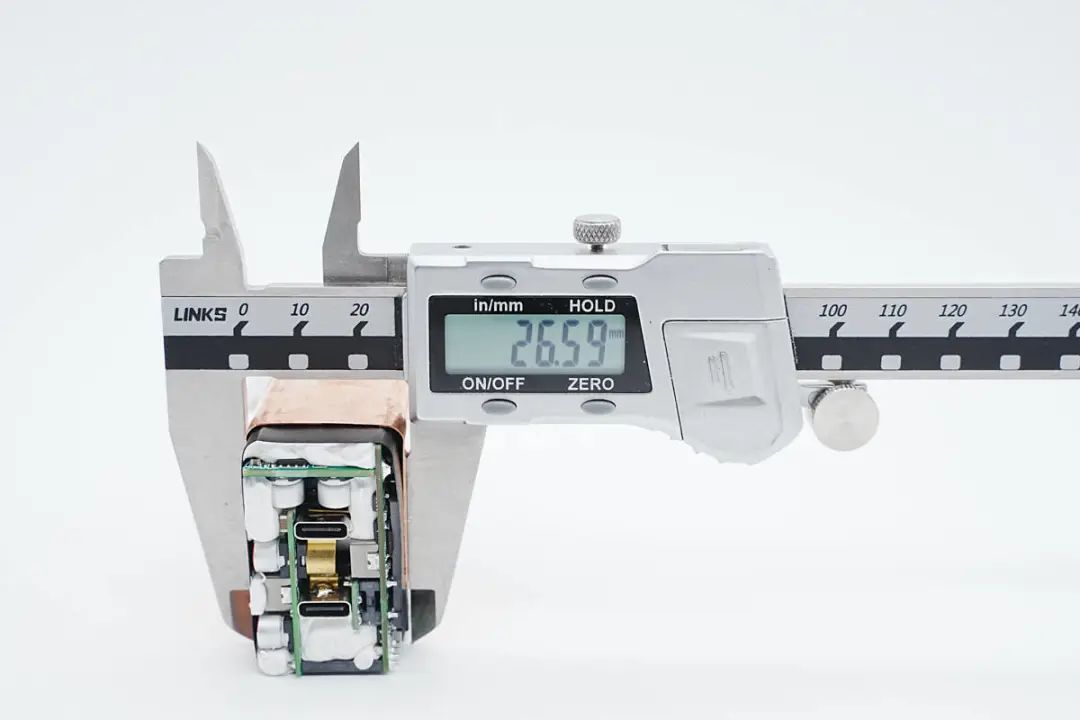

PCBA模塊厚度約為26.59mm。

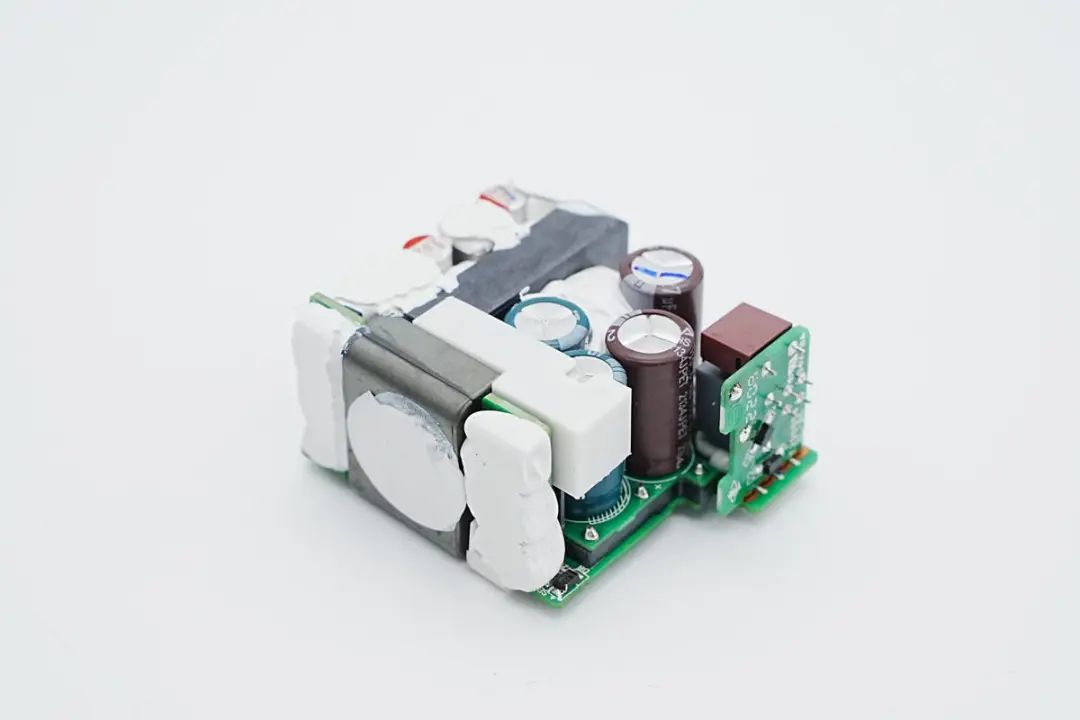

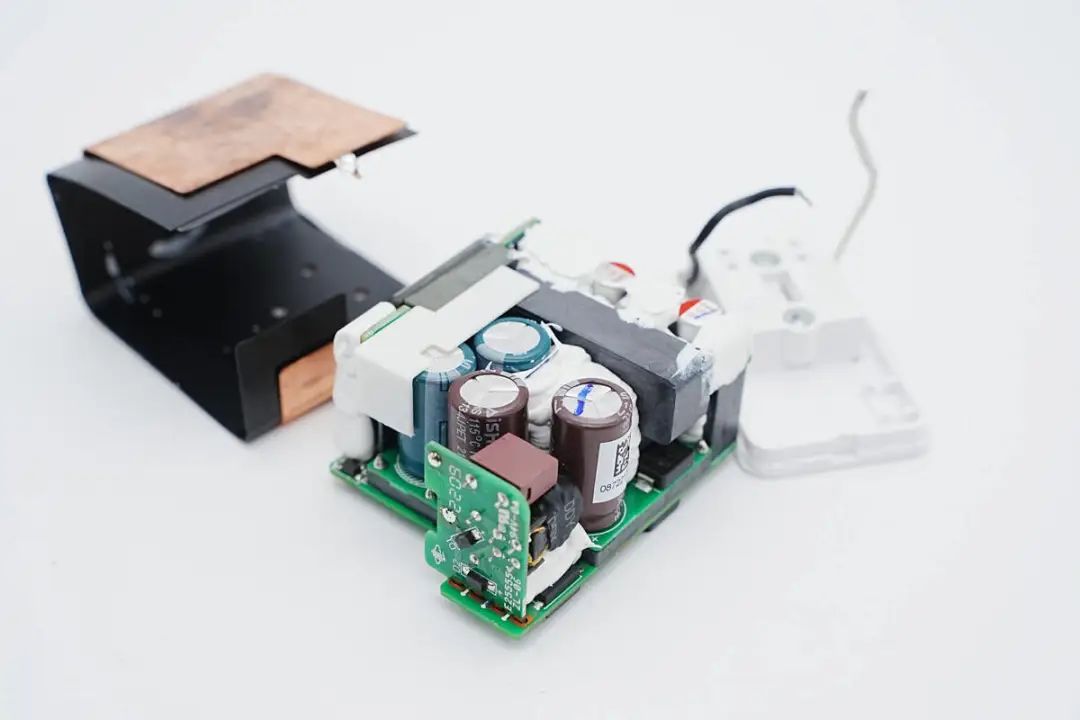

焊接拆下覆蓋的純銅散熱片，內部元件一覽，電解電容，平面變壓器等元件之間均打膠固定。





輸出側小板粘貼塑料外殼絕緣，并打膠固定。





一側的平面變壓器打膠填充，利用外層銅片散熱。

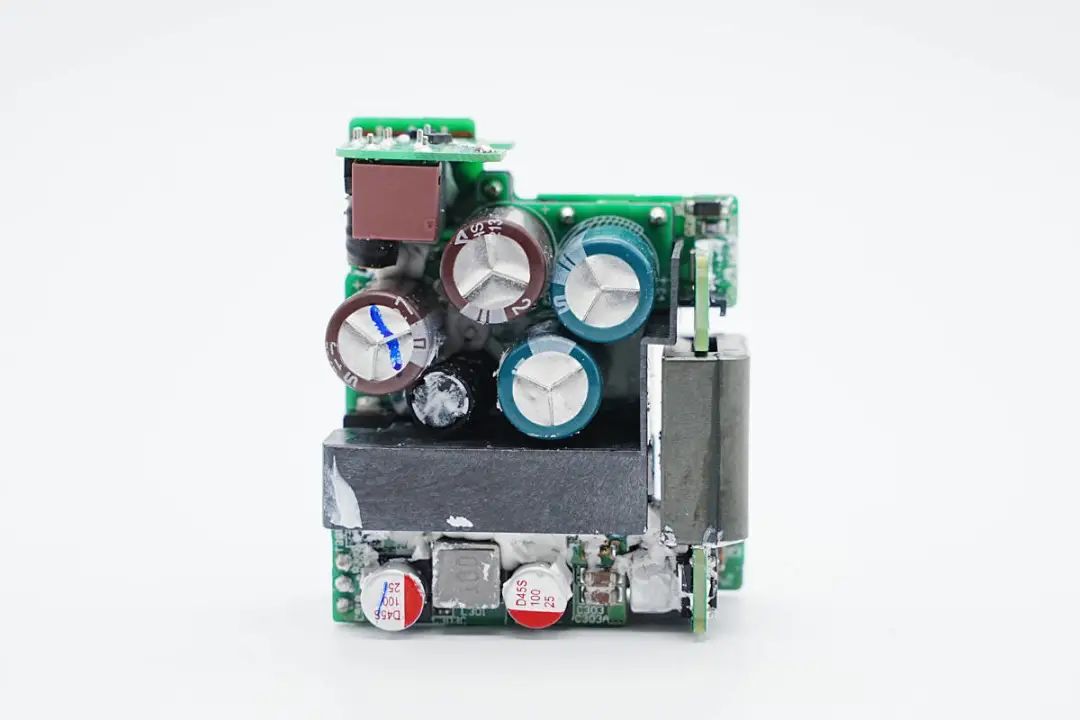

PCBA模塊正面一覽，其中左上角為輸入保險絲和EMI濾波元件，在下方是高壓濾波電容，右側焊接平面變壓器，底部為輸出降壓小板，焊接二次降壓電路。

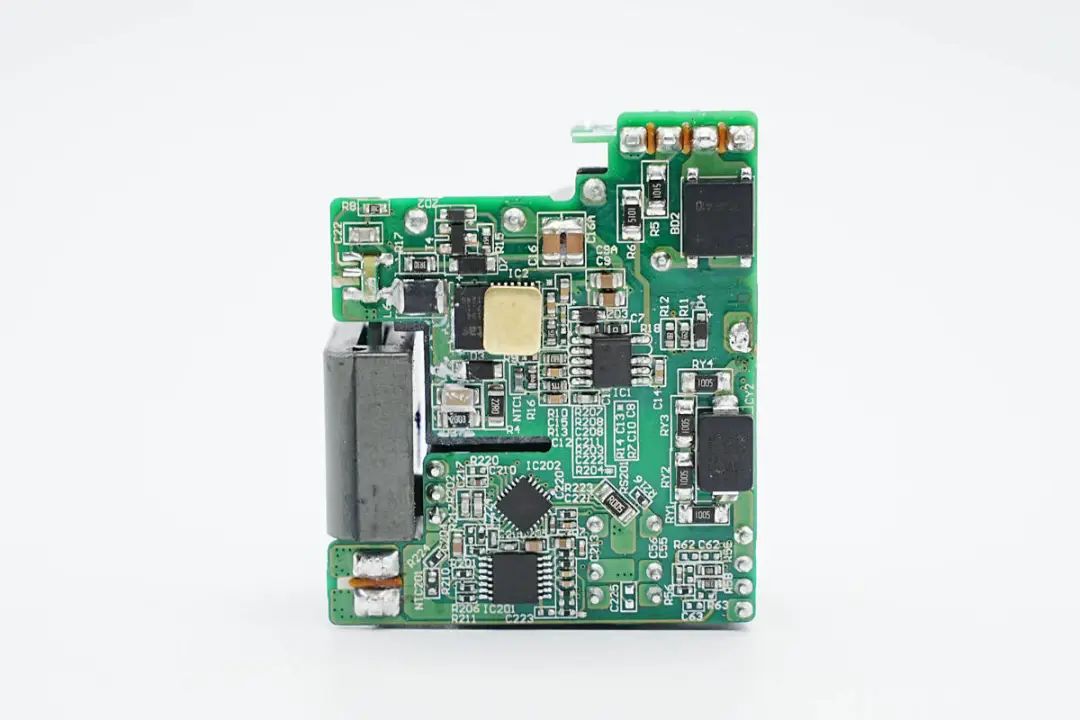

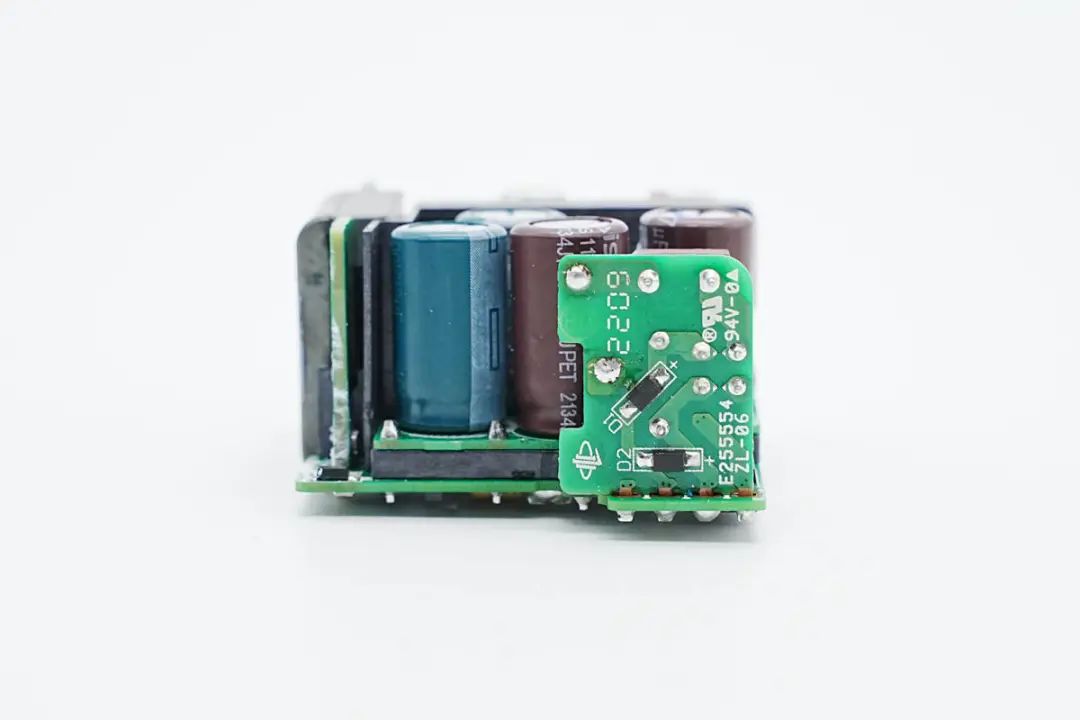

背面從左到右依次焊接平面變壓器，氮化鎵功率芯片，初級主控芯片，輸入端整流橋和貼片Y電容。底部焊接協議芯片和同步降壓控制器。



通過對充電器的觀察發現，這款充電器采用反激開關電源設計，固定電壓輸出，輸出電壓通過兩路獨立的降壓電路，由協議芯片控制降壓電路，根據負載需求，調節輸出電壓，并支持功率自動分配。下面我們就從輸入端開始了解各個元器件的信息。

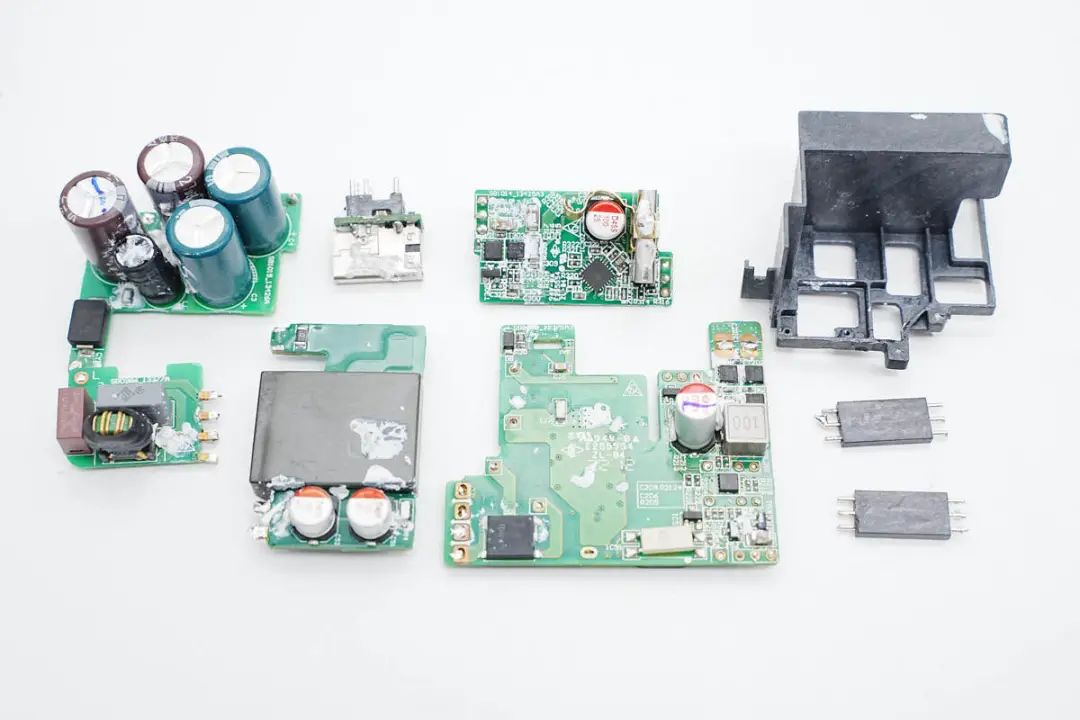

首先將充電器完全拆散，對應高低壓側PCB之間有一體塑料框架進行絕緣，采用多塊PCB焊接組合，充分利用內部空間。





在充電器輸入端焊接一塊小板，小板焊接保險絲和EMI濾波元件。

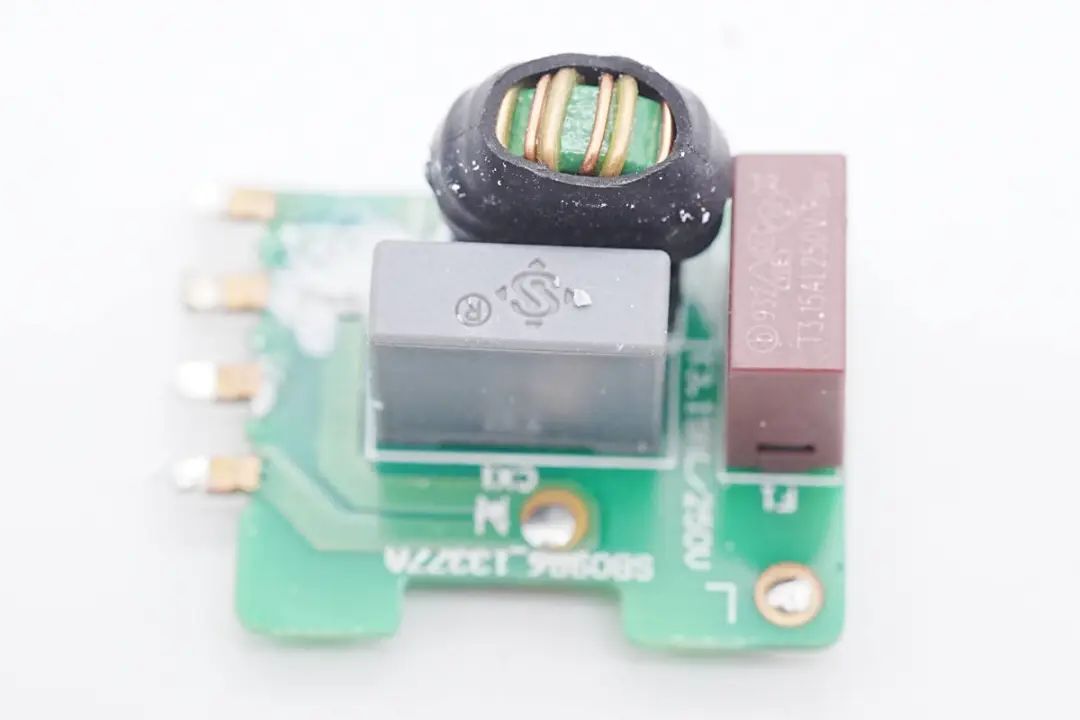

輸入端小板特寫，焊接保險絲，共模電感和安規X2電容，輸入的交流導線焊接到小板上供電。

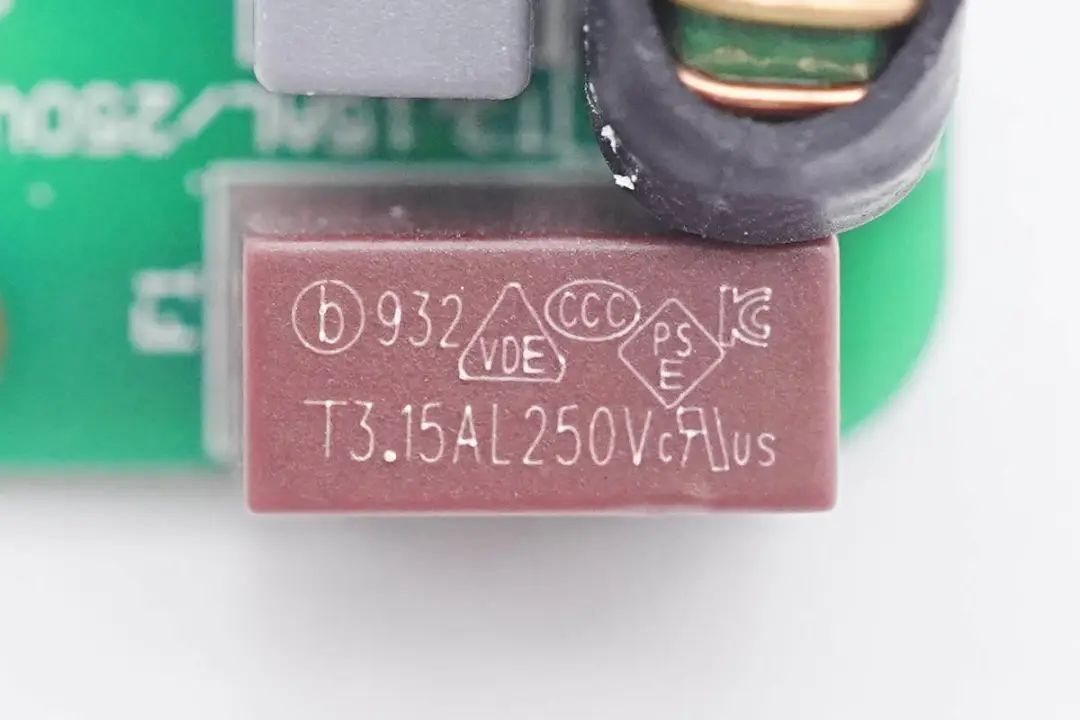

輸入端延時保險絲來自貝特電子，出料號932，規格為3.15A 250V。

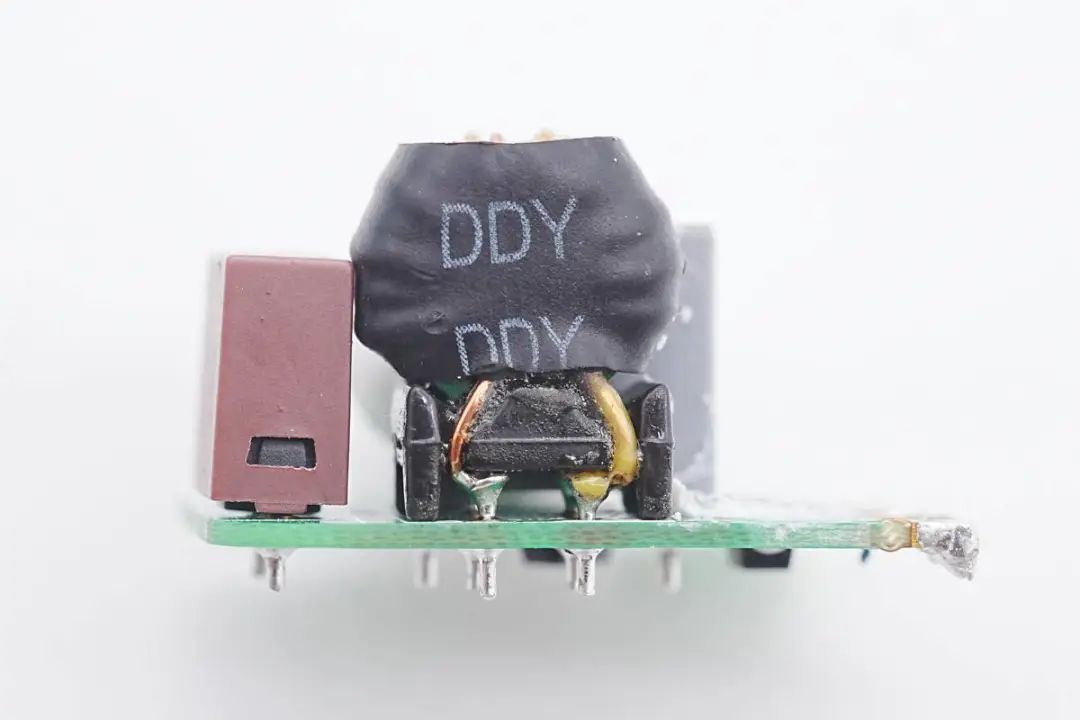

共模電感采用磁環繞制，外套熱縮管絕緣，底部焊接絕緣支架。

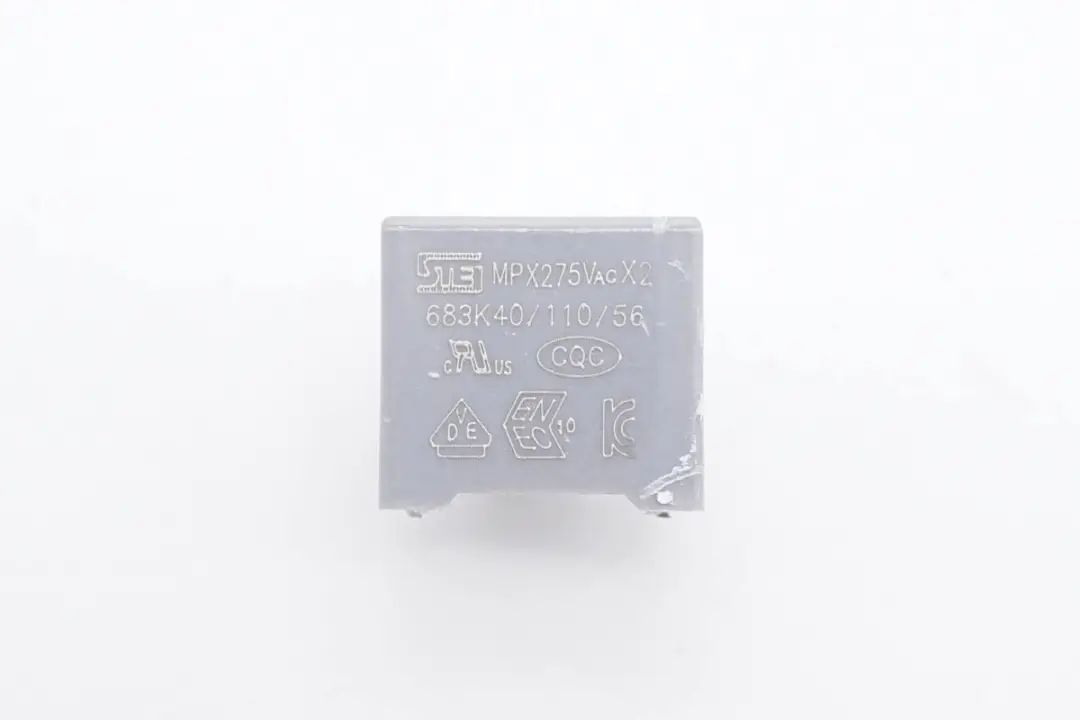

安規X2電容來自STE松田電子，規格為0.068μF。

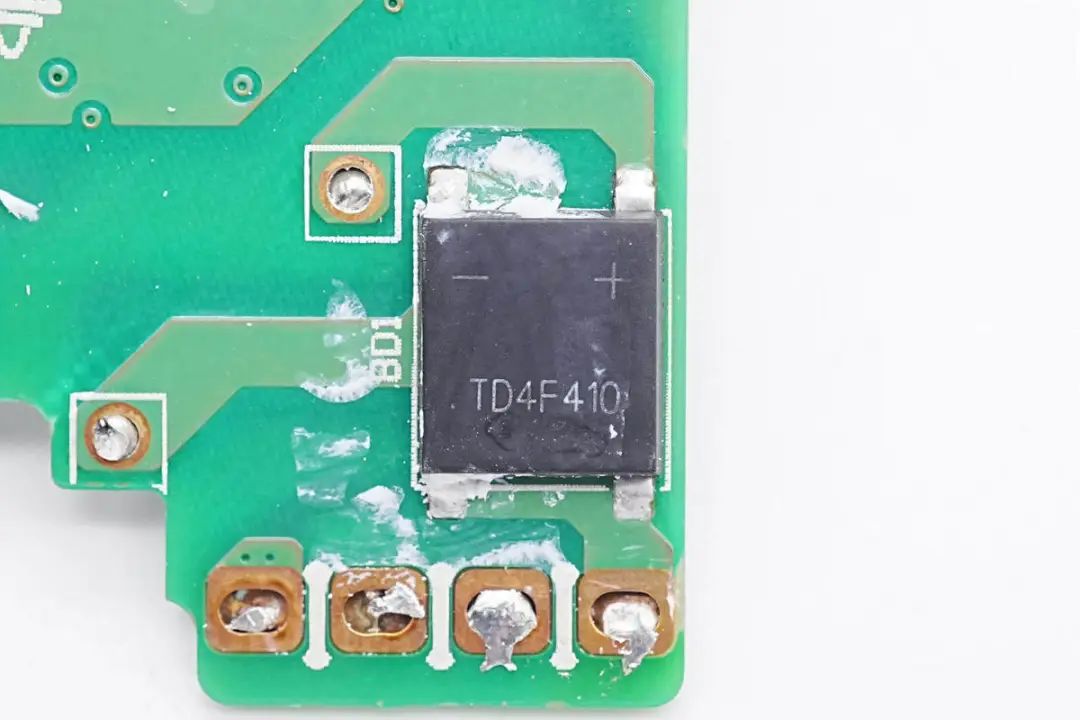

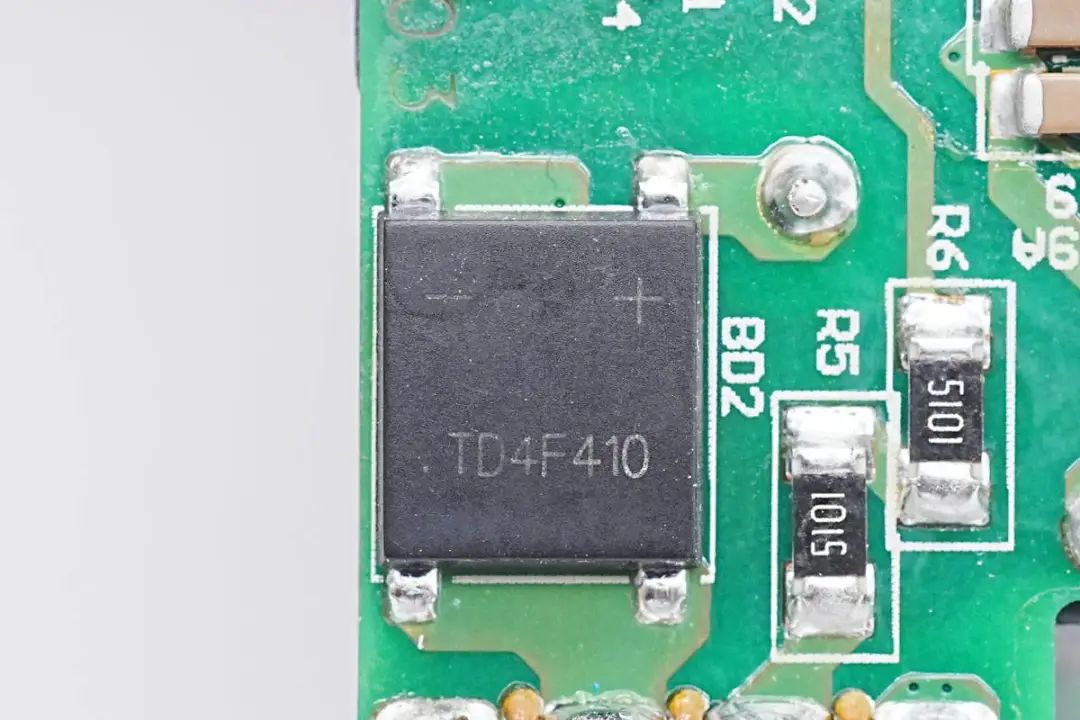

輸入端使用兩顆整流橋，為半橋連接，兩顆整流橋組成全橋，均攤發熱，降低溫升。整流橋絲印TD4F410，4A 1000V。





另一顆整流橋型號相同。

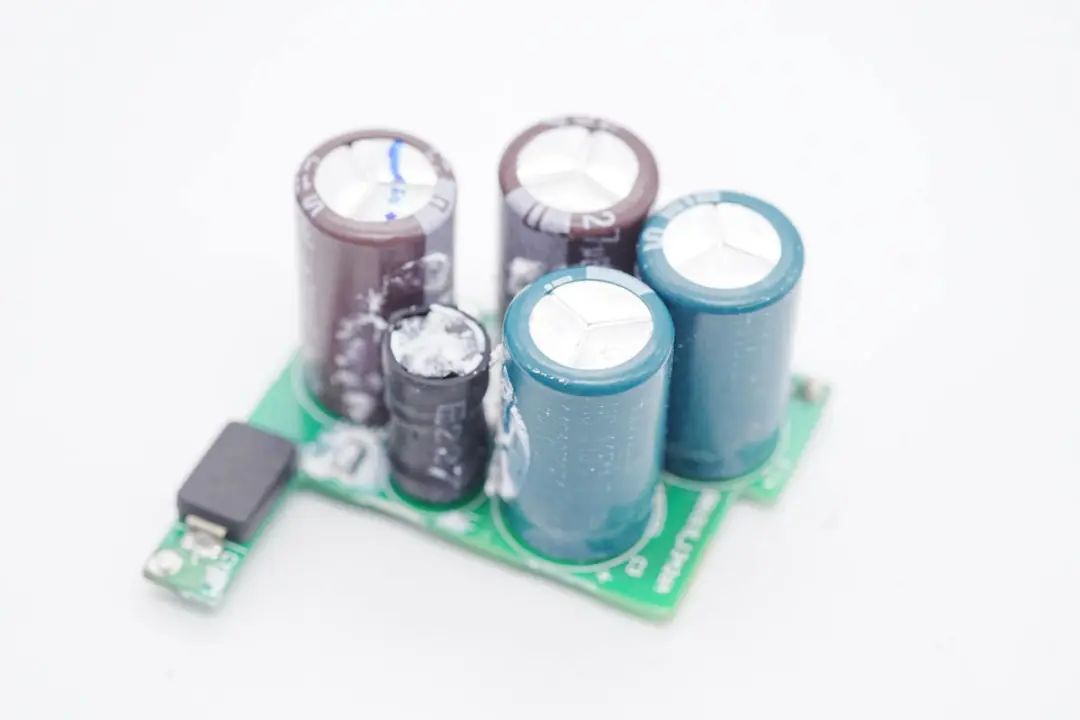

高壓濾波電容焊接在一塊單獨的小板上。

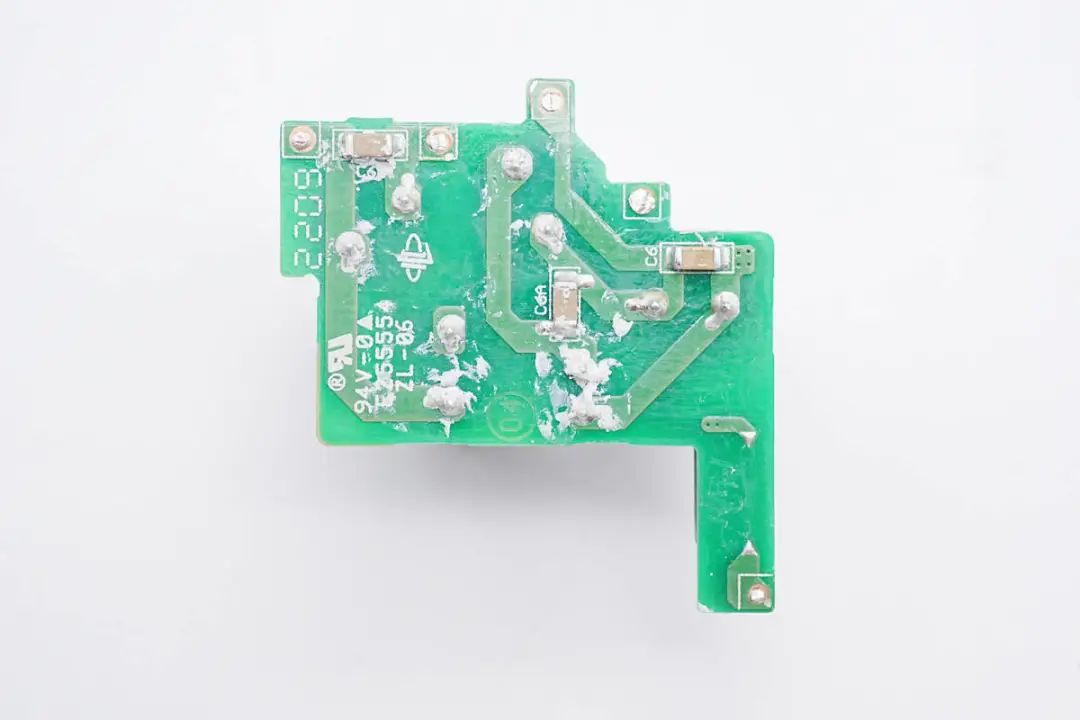

小板背面為走線和MLCC電容。

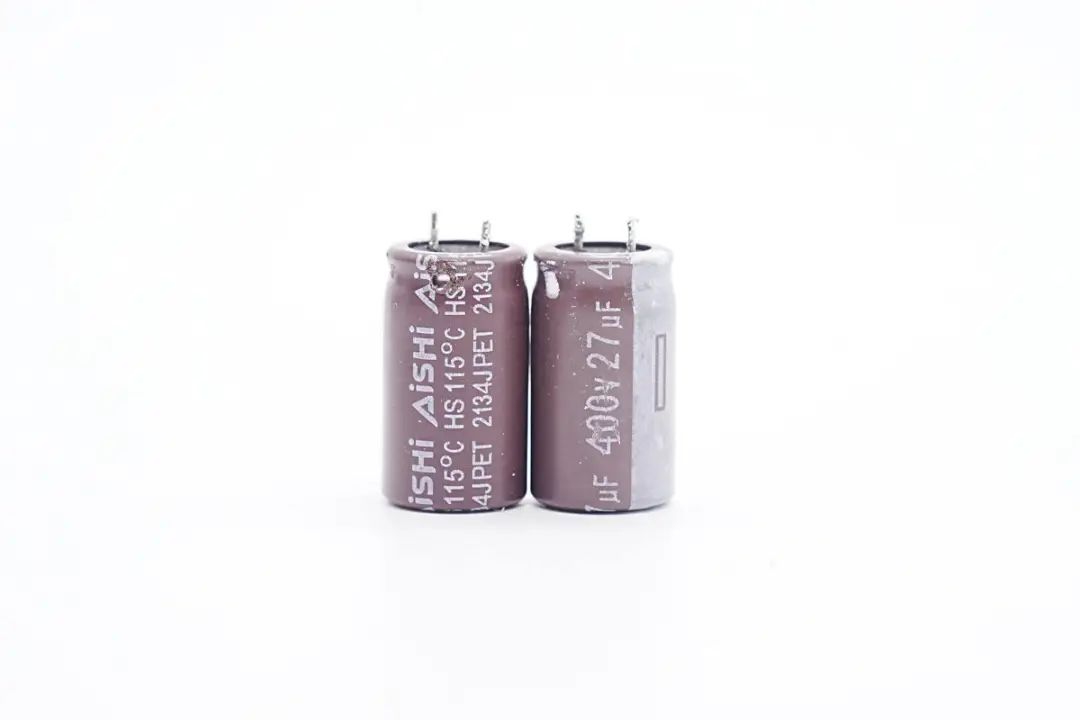

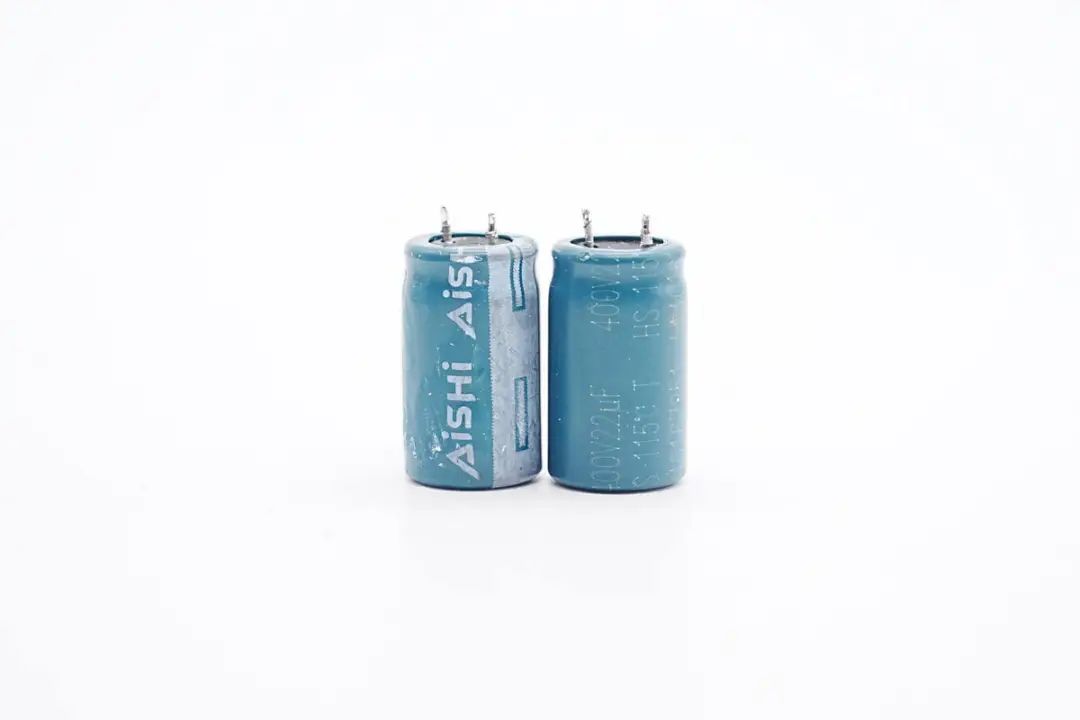

其中兩顆高壓濾波電容來自AiSHi艾華，為HS系列115℃耐熱，規格為400V27μF。





另外兩顆電容規格為400V22μF，總?cè)萘繛?8μF。

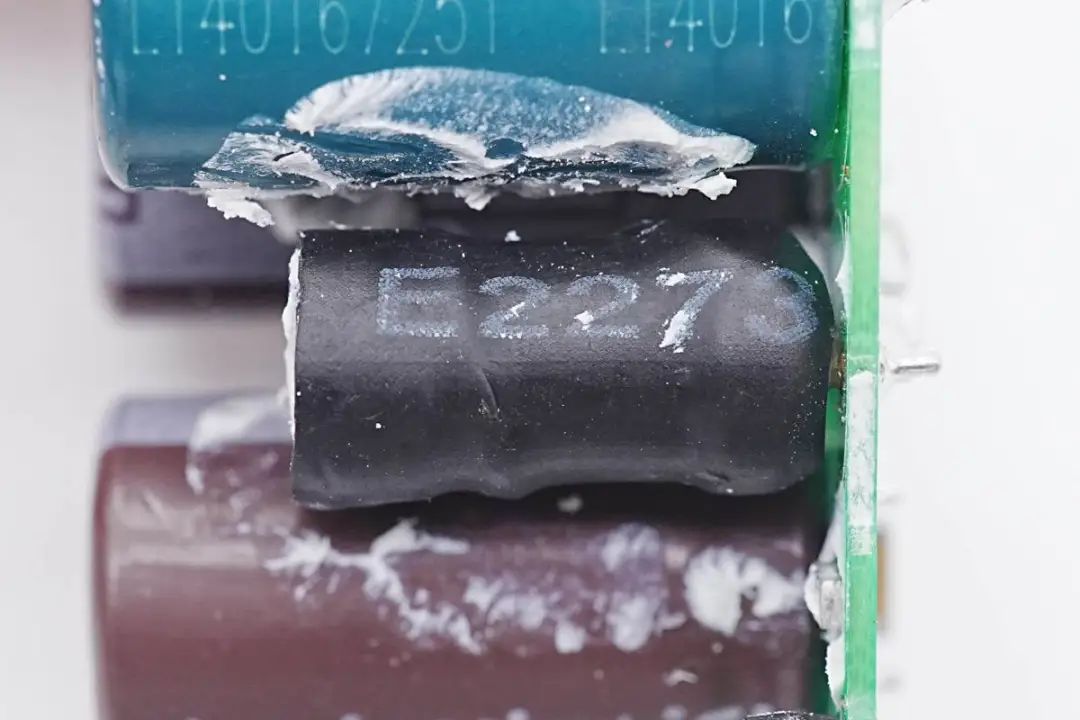

差模電感外套熱縮管絕緣。

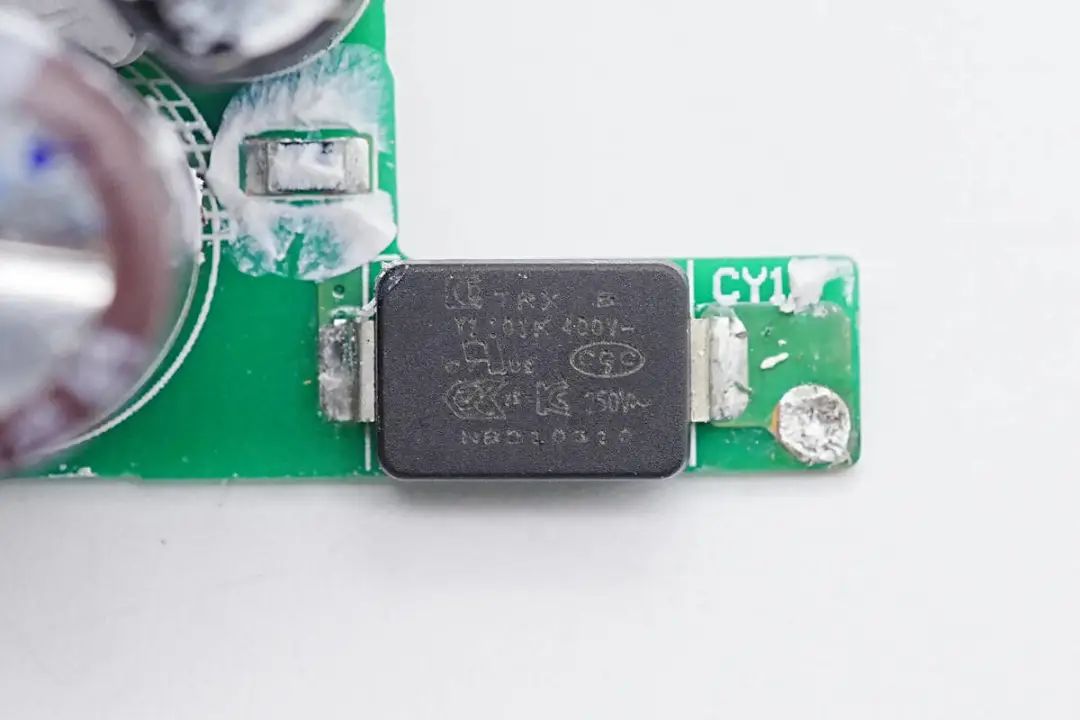

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中，料號TMY1101K。



特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。





充電頭網了解到，特銳祥貼片Y電容除了被貝爾金、安克、QCY、聲麗、麥多多、OPPO、聯想、努比亞、倍思、海陸通、第一衛等品牌的數十款快充產品使用，此外還被伊戈?duì)?0W LED驅動電源、長虹42英寸智能網絡電視42P3F內置電源、卓飛航45W氮化鎵超快墻充等產品使用，性能獲得客戶一致認可。

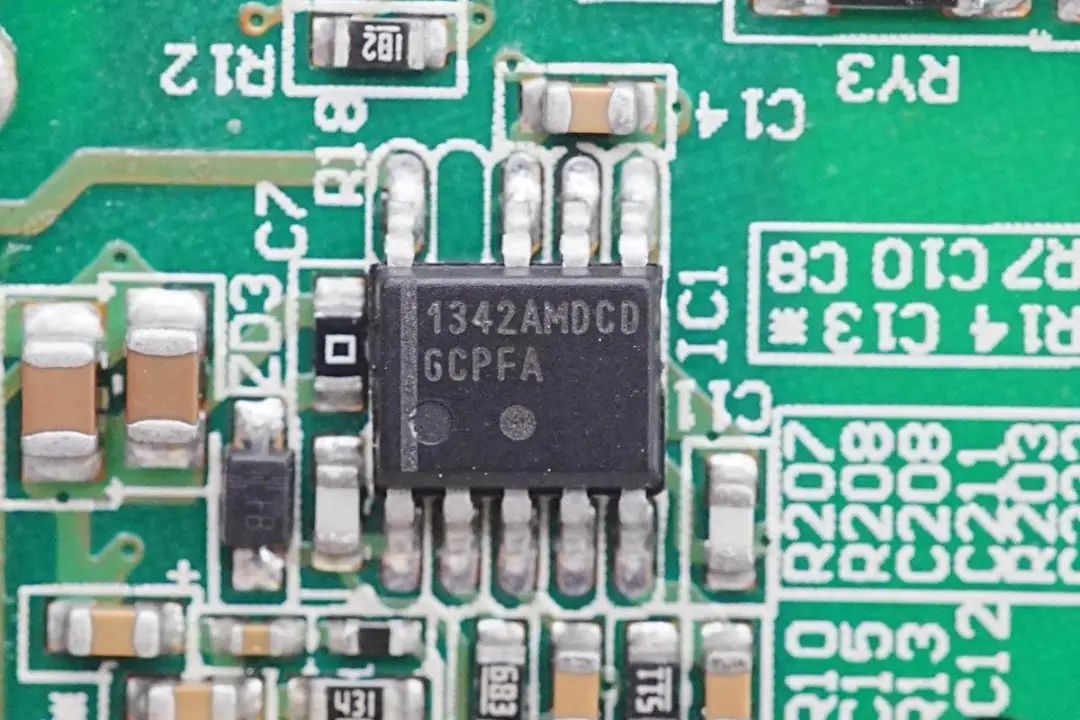

主控芯片采用安森美NCP1342，這是一顆高頻反激準諧振初級PWM控制器，內置主動X2電容放電、支持寬范圍Vcc供電、支持外接熱敏電阻進行過熱保護和多重完善的保護功能。

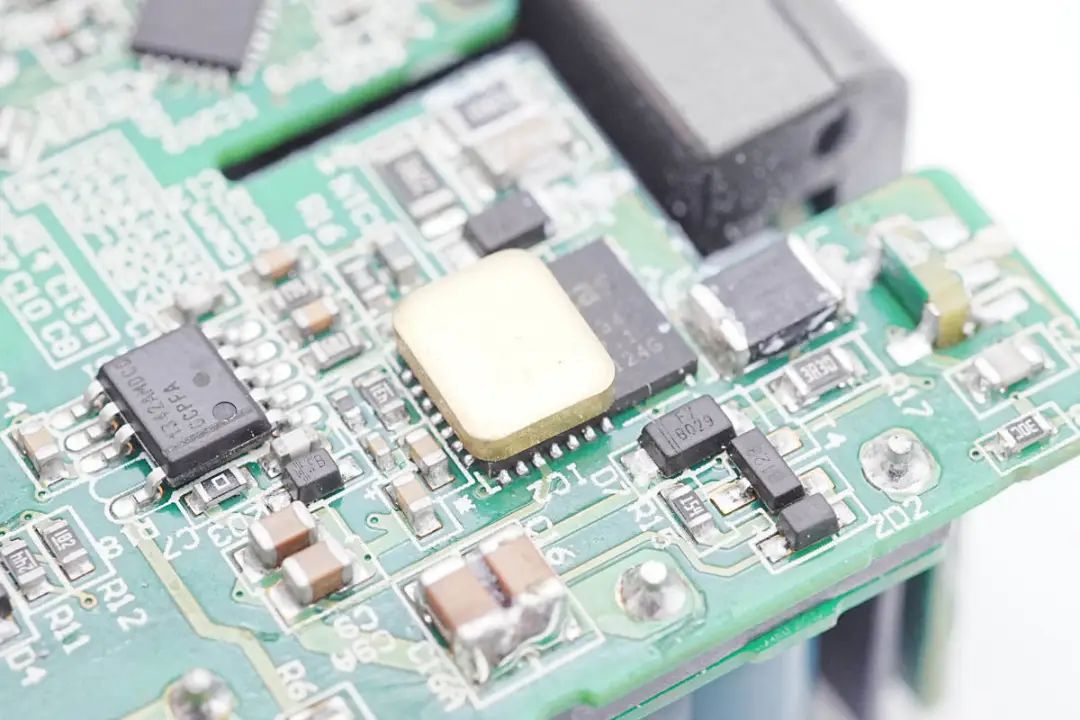

氮化鎵功率芯片粘貼黃銅塊散熱。

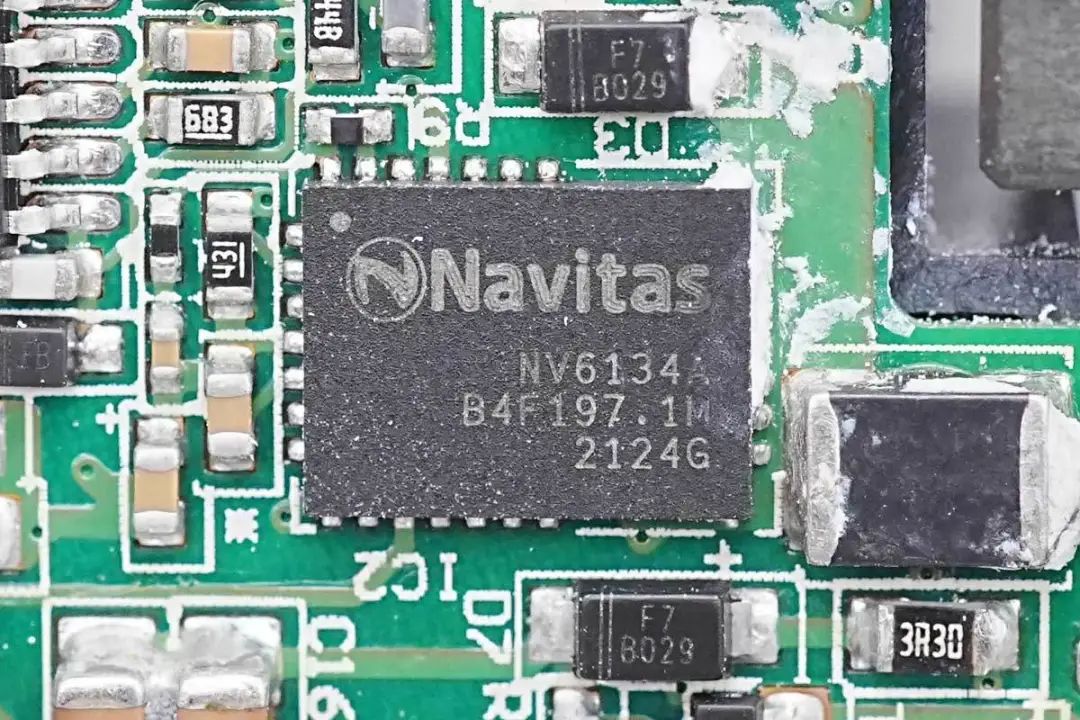

充電器初級開關管采用納微NV6134A氮化鎵功率芯片，該芯片內置驅動器以及高精度無損耗電流采樣電路，260mΩ導通電阻，耐壓700V，支持2MHz開關頻率，采用6*8mm QFN封裝，節省面積。

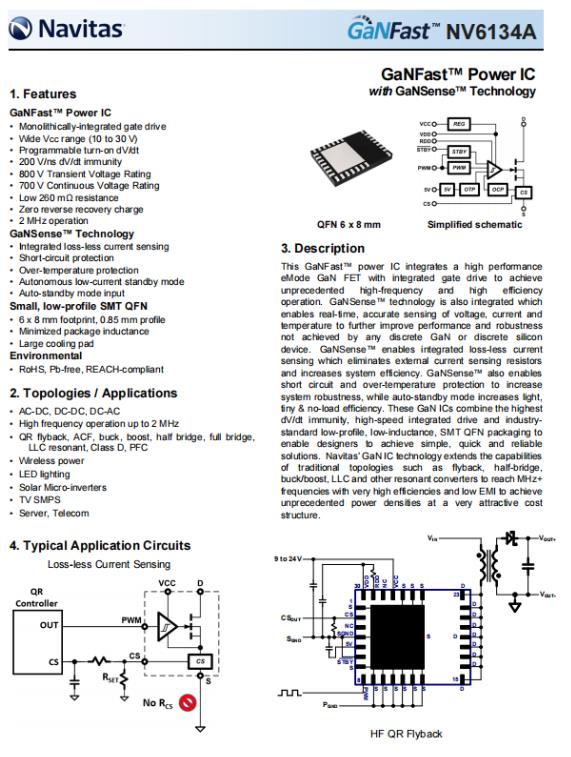

納微NV6134A詳細資料。



充電頭網通過拆解了解到，納微GaNFast功率芯片此前已被iQOO 120W氮化鎵閃充、摩托羅拉68W氮化鎵充電器、戴爾60W氮化鎵快充、OPPO 50Ｗ餅干氮化鎵快充、小米65W 1A1C氮化鎵快充充電器、努比亞65W氘鋒三口氮化鎵快充、聯想YOGA 130W雙USB-C口快充等知名品牌的數十款產品采用。

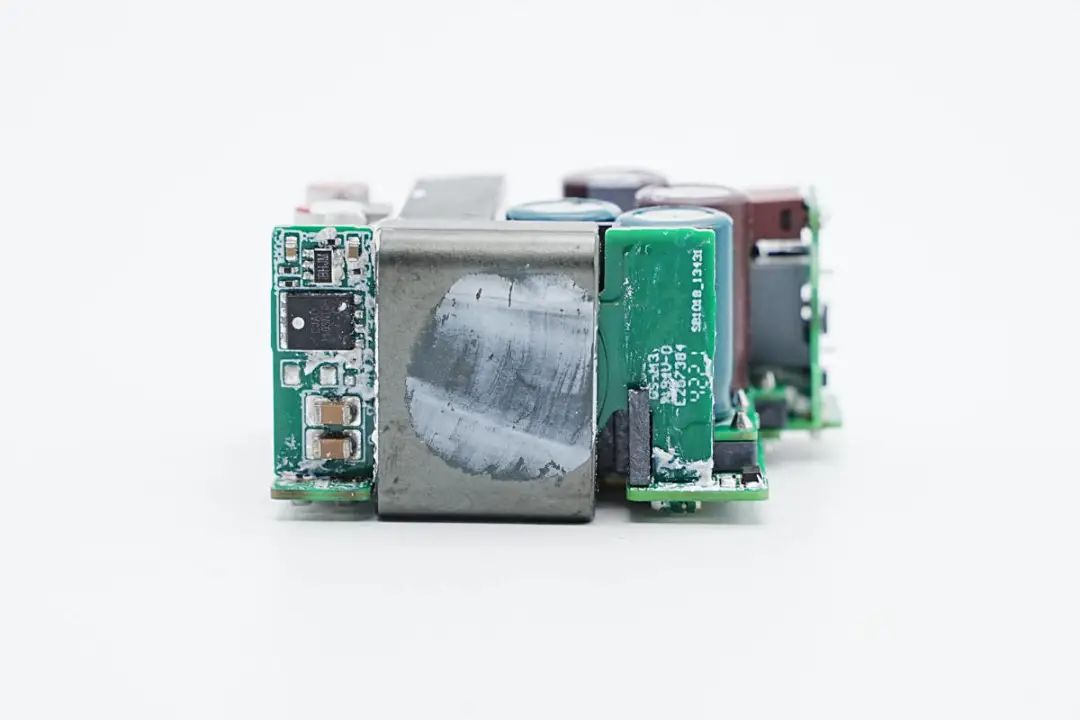

平面變壓器焊接在充電器PCBA模塊側面，平面變壓器上面還焊接同步整流電路。

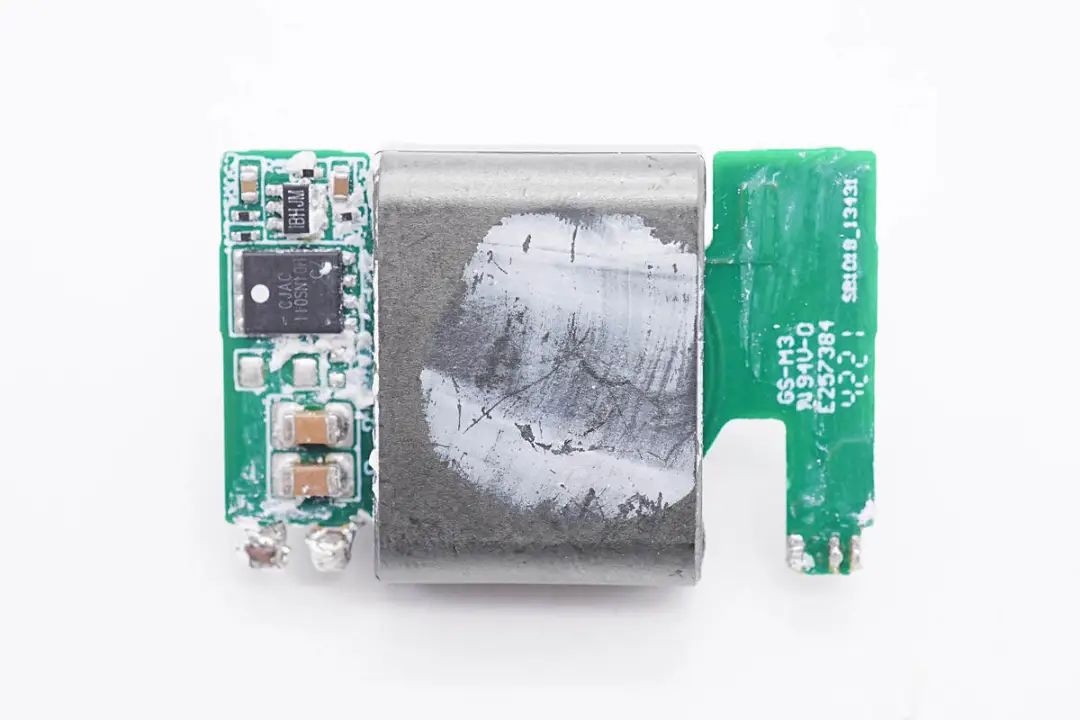

平面變壓器小板上焊接同步整流控制器和同步整流管，下方焊接兩顆MLCC用于濾波。

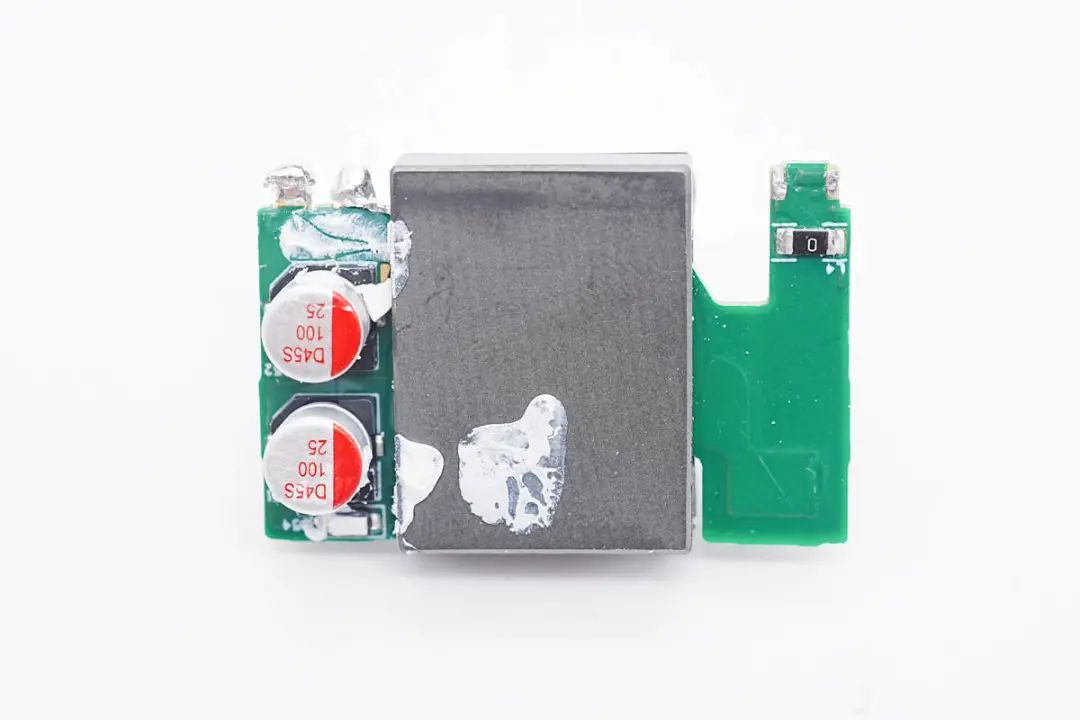

另外一面焊接兩顆固態電容，規格為100μF 25V，兩顆并聯用于輸出濾波。

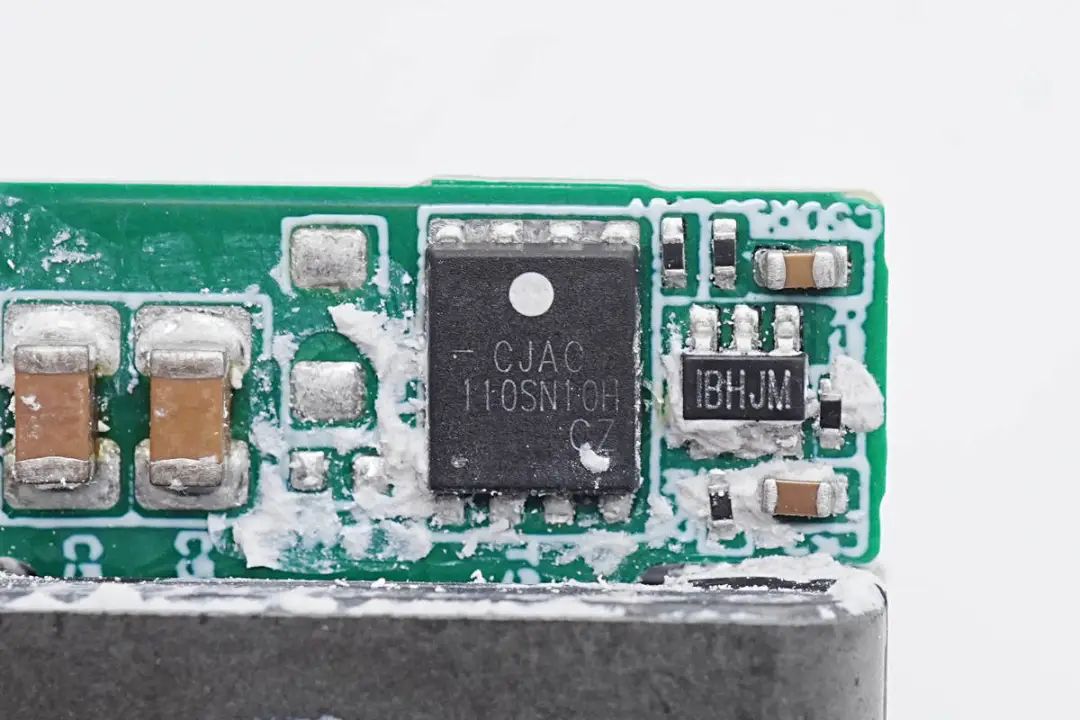

同步整流控制器絲印IBHJM，實際型號為MP6908A，來自MPS芯源半導體，最高工作頻率600KHz。支持DCM、CCM、QR、ACF多種工作模式，支持高側和低側應用，具備振鈴檢測防止誤開通。

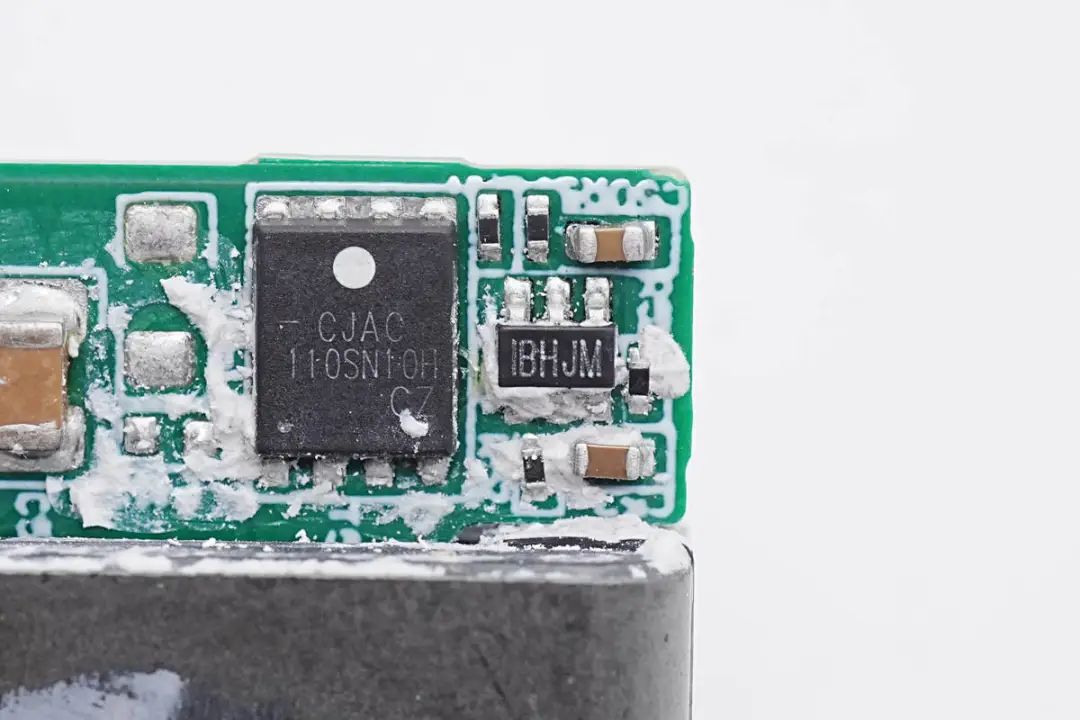

同步整流管來自長晶科技，型號為CJAC110SN10H，是一顆耐壓100V的NMOS，導阻為4.5mΩ。

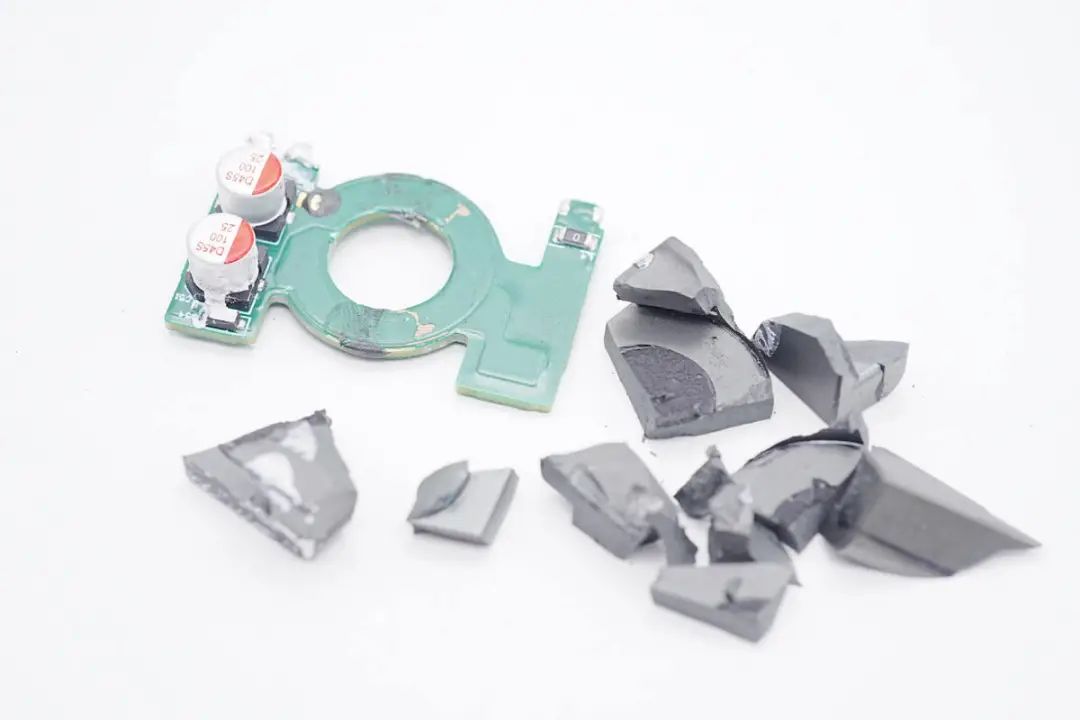

敲碎磁芯，平面變壓器采用環形線圈。

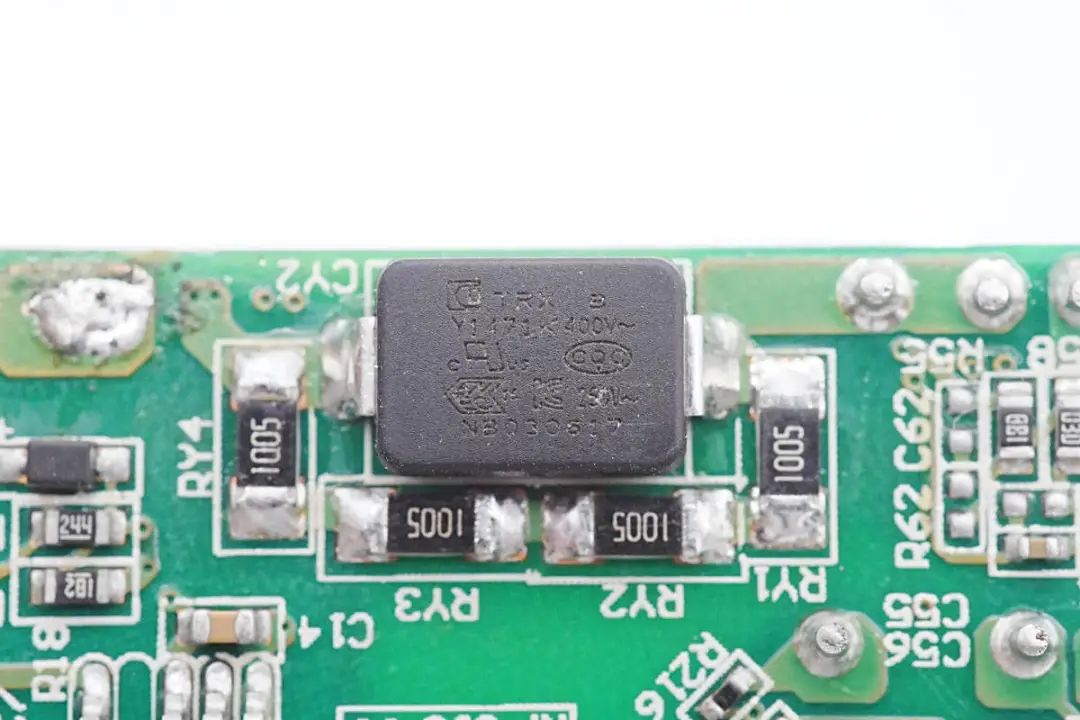

另一顆貼片Y電容料號為TMY1471K，同樣來自特銳祥科技股份有限公司。

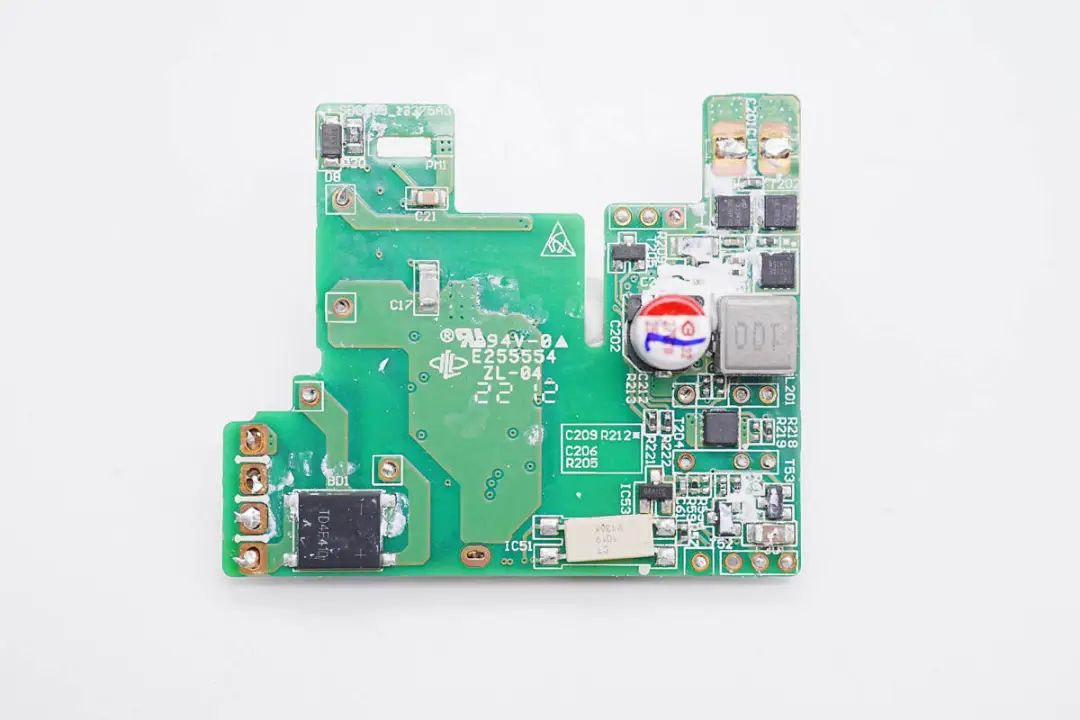

在小板上還焊接反饋光耦和降壓電路，用于輸出電壓反饋和降壓輸出。

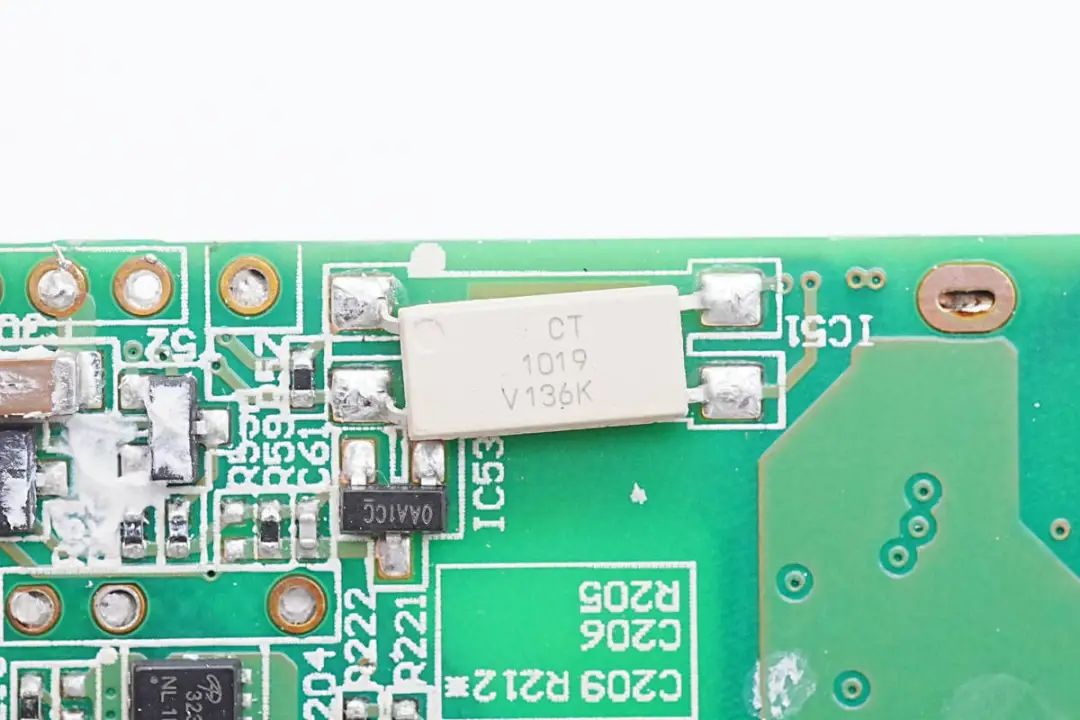

CT 1019光耦用于輸出電壓反饋。





充電器輸出側一覽，為兩路相同的同步降壓電路，節省篇幅這里選擇一路進行介紹。

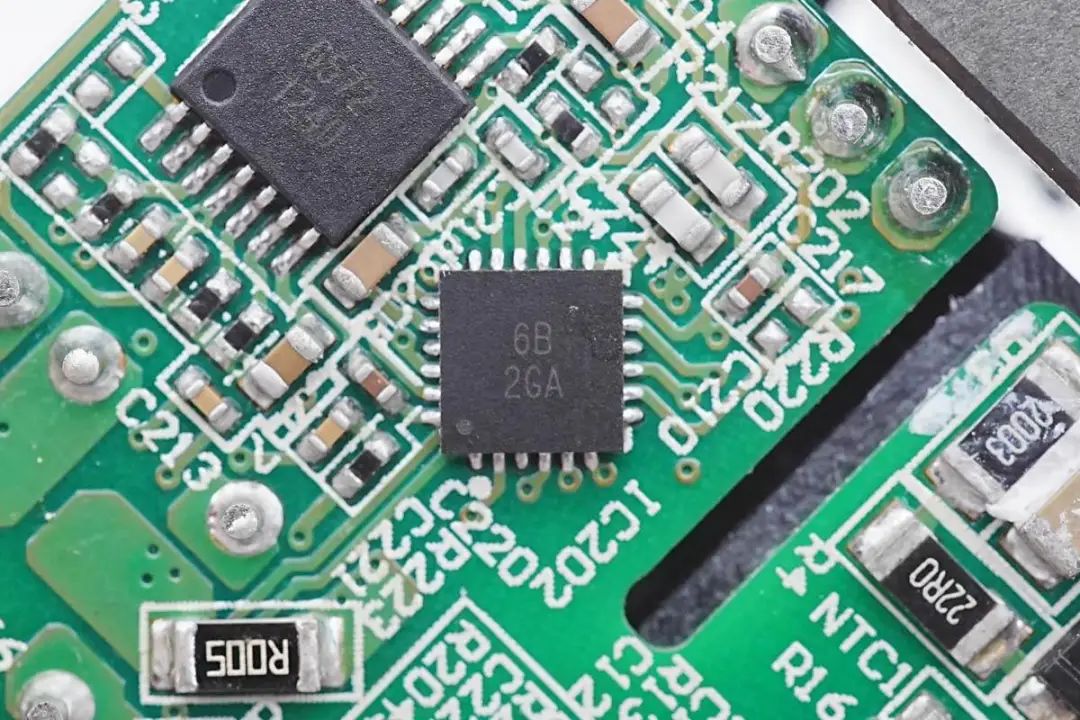

充電器協議芯片絲印6B。

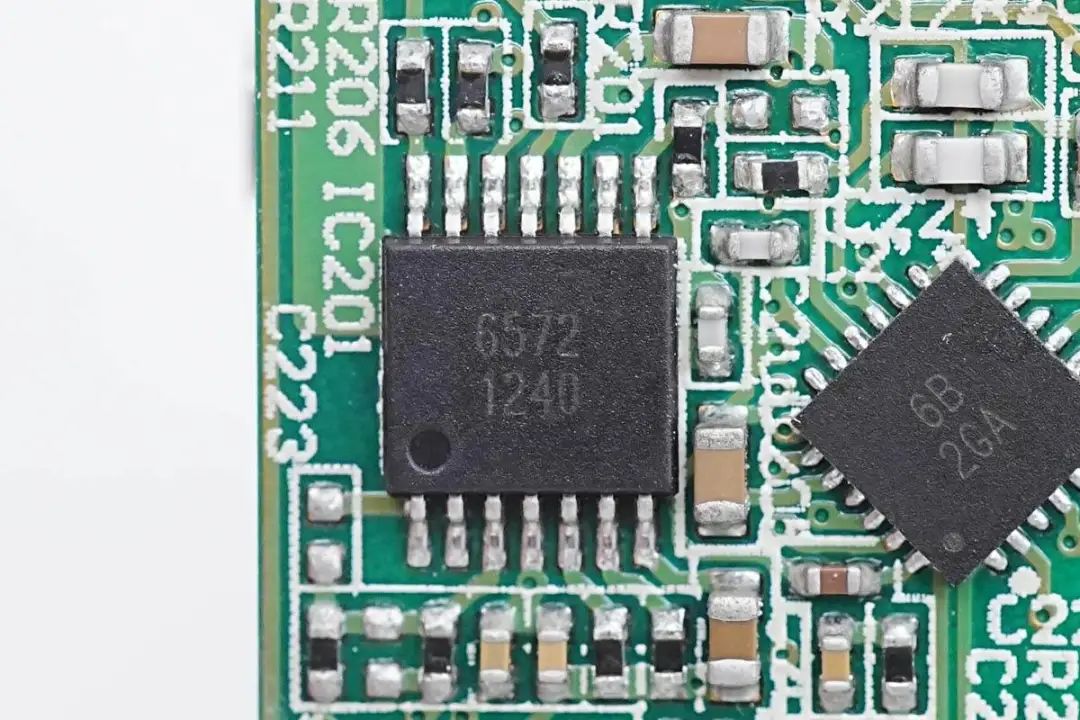

降壓控制器為耕源CY6572，這是一顆40V輸入的同步降壓控制器，輸入電壓支持4.5-40V，適用多種應用場景。芯片使用電壓模式控制，具有優越的負載調整率和線性調整率。開關頻率可由外部電阻編程，支持可編程的軟啟動和逐周期電流限制等保護功能，占空比為99%，采用散熱增強的TSSOP-14封裝。

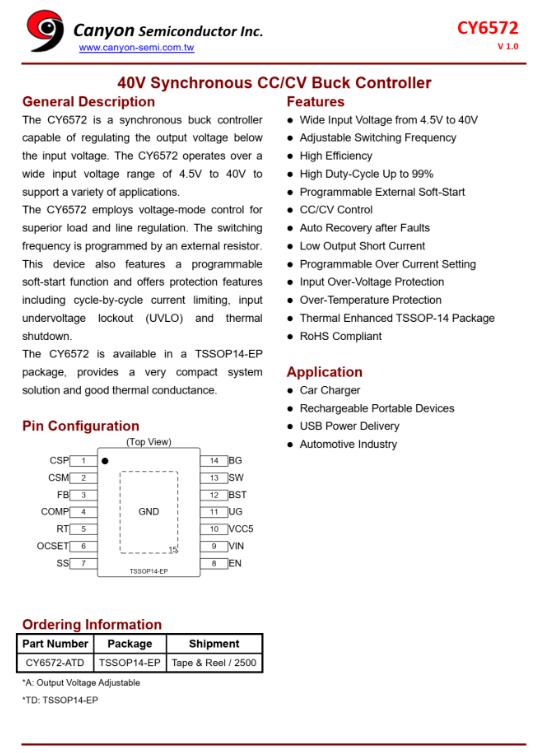

耕源CY6572 同步降壓控制器詳細資料。

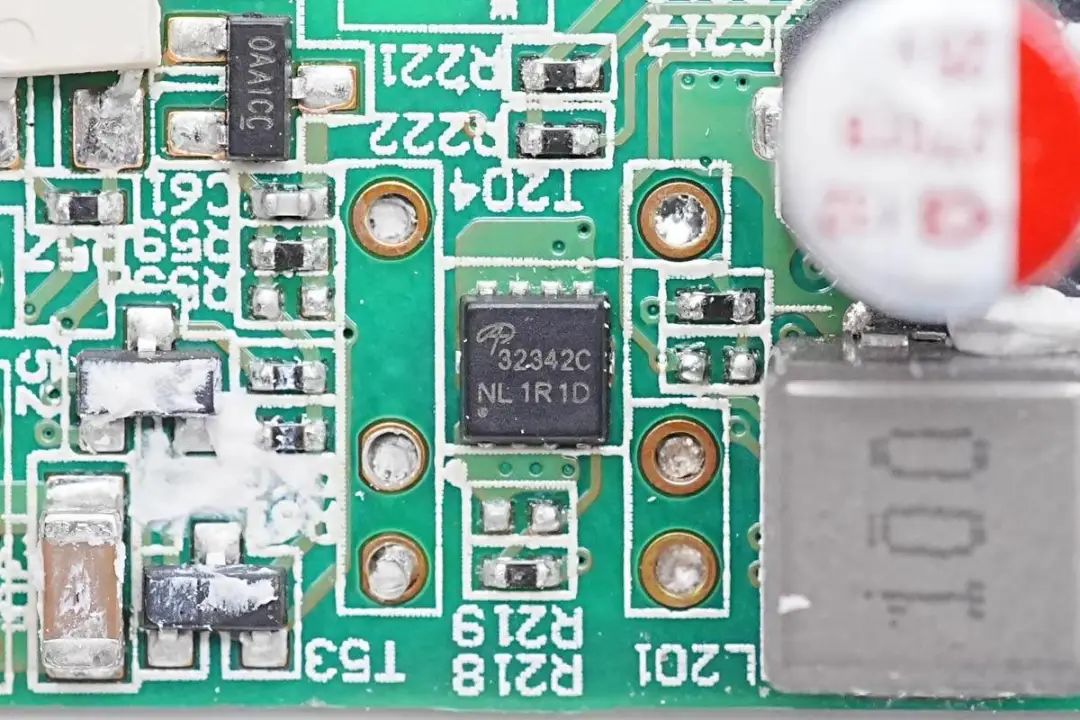

同步整流管來自AOS萬代，絲印32342C。

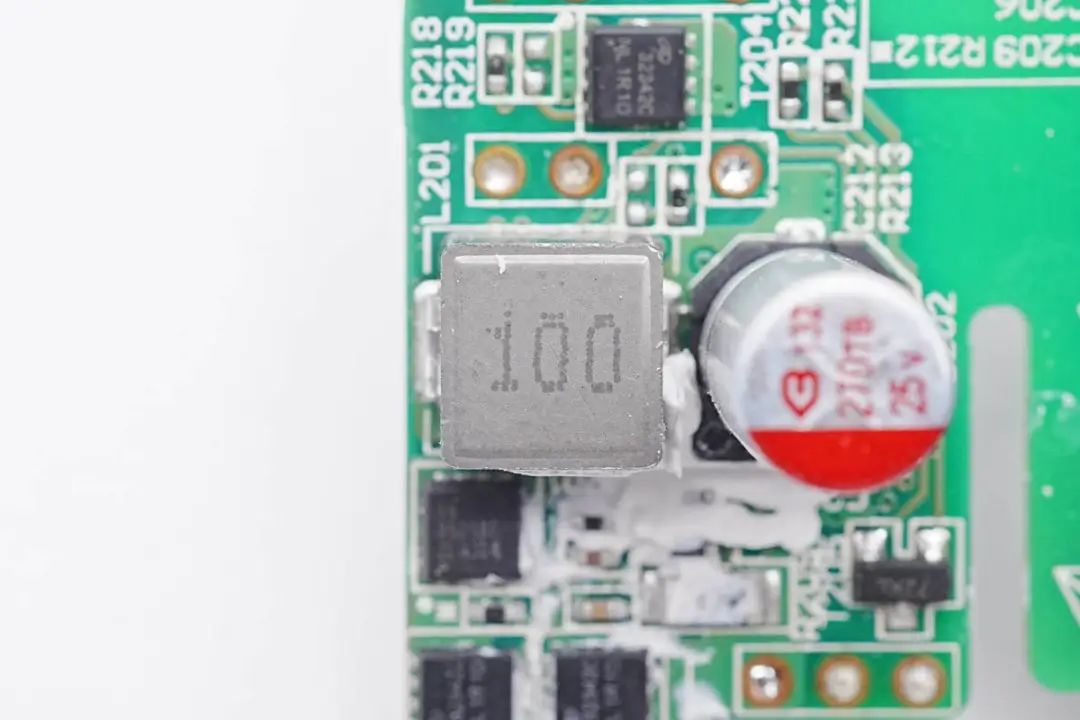

合金降壓電感為10μH。

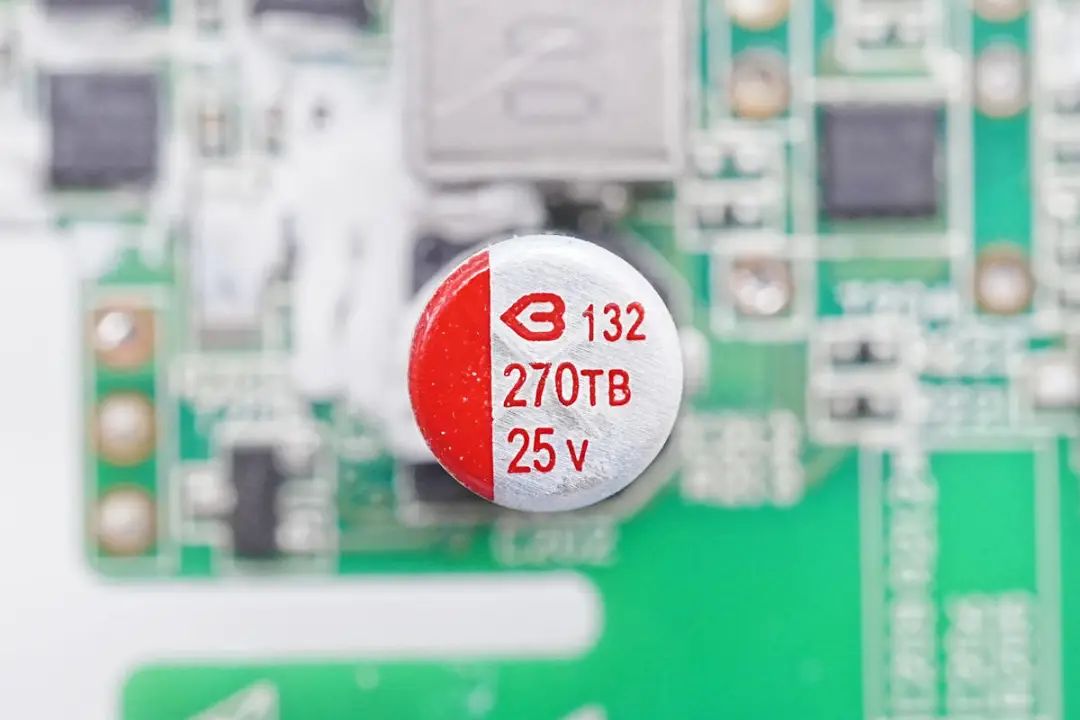

輸出濾波電容來自綠寶石，為TB系列125℃耐熱固態電容，規格為270μF 25V。





一顆VBUS開關管絲印32342C。

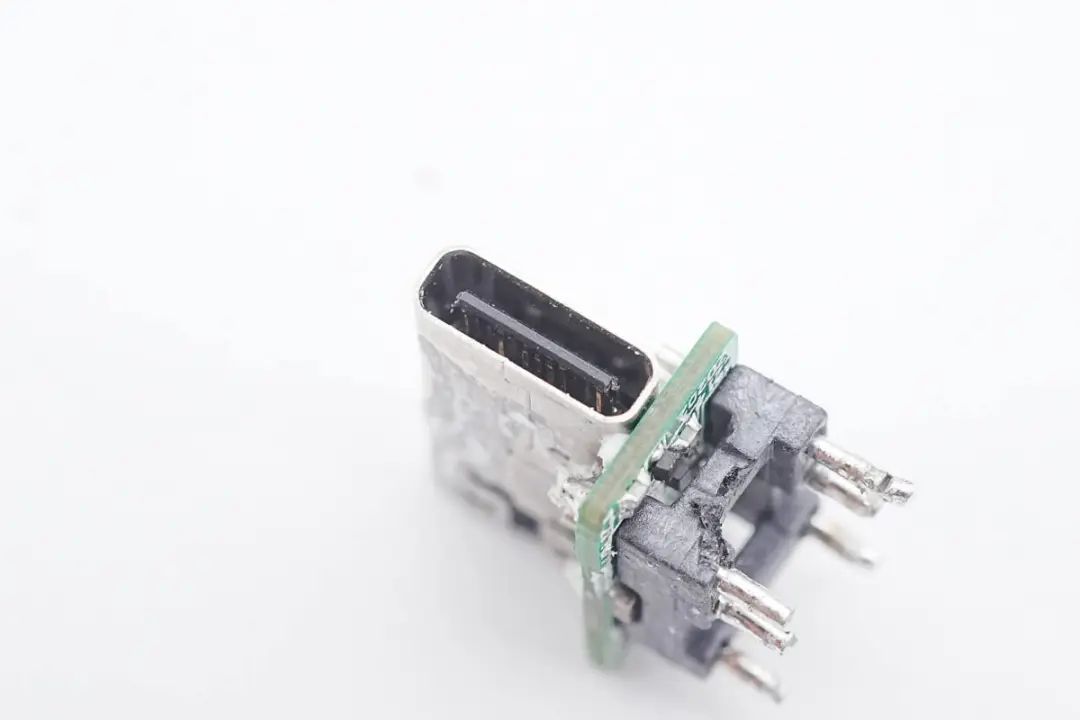

USB-C母座焊接在小板上，再焊接到PCB上。

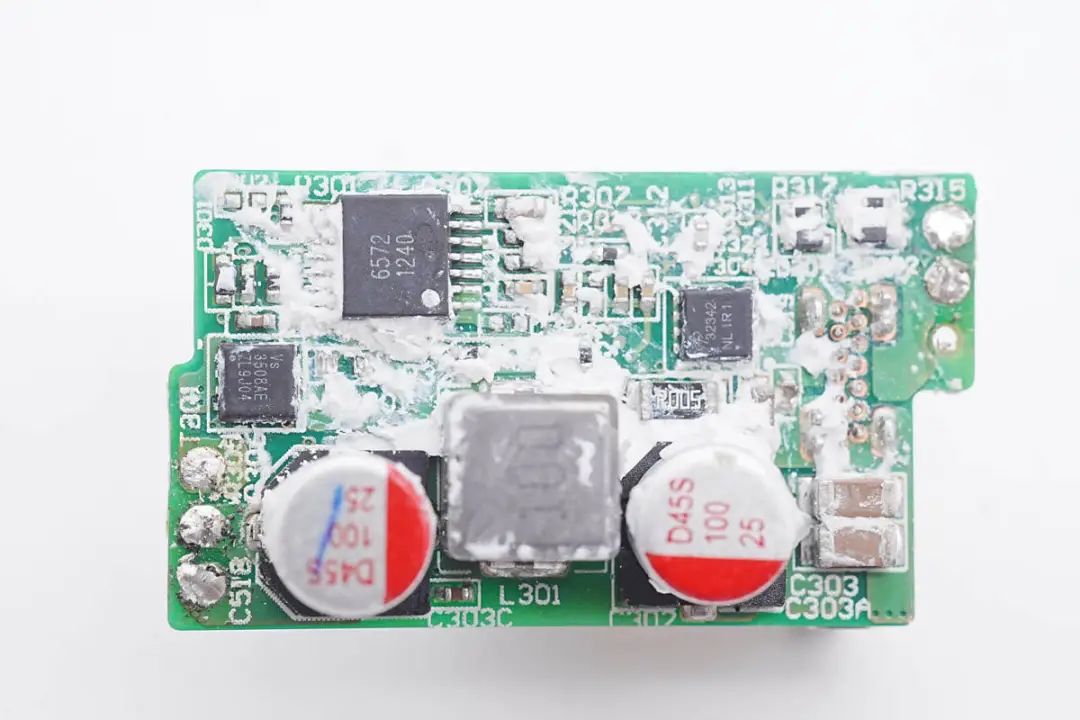

另外一路降壓電路的設計與用料相同，正面焊接濾波電容，降壓控制器和降壓電感。

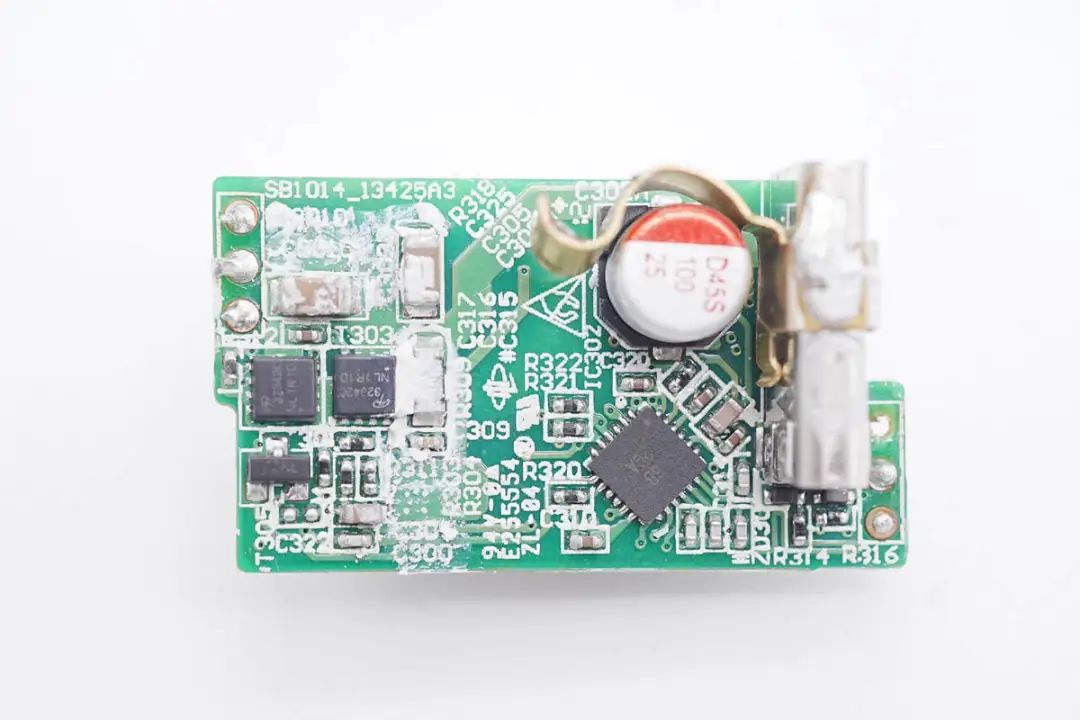

背面焊接協議芯片和降壓開關管，濾波電容和USB-C母座。

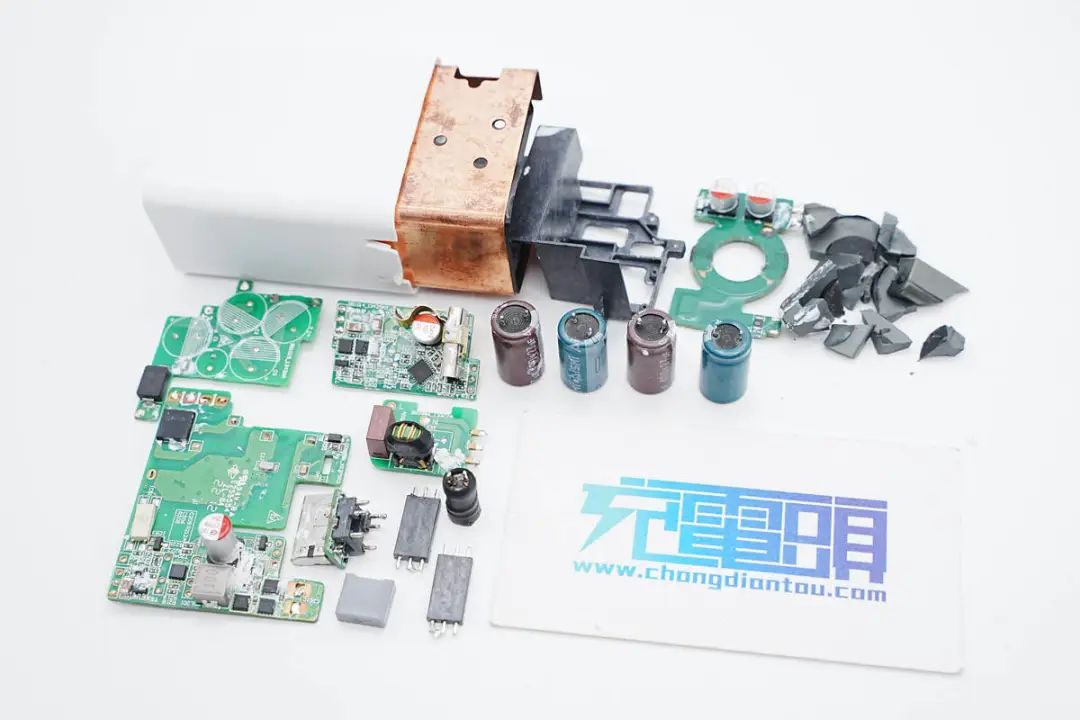

全部拆解一覽，來張全家福。



充電頭網拆解總結



賽小虎這款65W氮化鎵快充采用白色外殼，配有折疊插腳，攜帶方便。充電器具備兩個USB-C輸出接口，均支持65W輸出，并支持功率自動分配，對手機和筆記本電腦充電的兼容性都很好。



充電頭網通過拆解了解到，充電器內部采用安森美NCP1342搭配納微NV6134A氮化鎵功率芯片，次級采用MPS MP6908A搭配長晶科技CJAC110SN10H同步整流管，固定電壓輸出。兩路輸出采用兩顆耕源CY6572同步降壓控制器搭配協議芯片降壓輸出。



充電器采用純銅散熱片配合麥拉片絕緣，打膠填充。內部使用平面變壓器，并采用多塊小板焊接組合，充分利用內部空間，減小體積。整體做工扎實，用料可靠。
