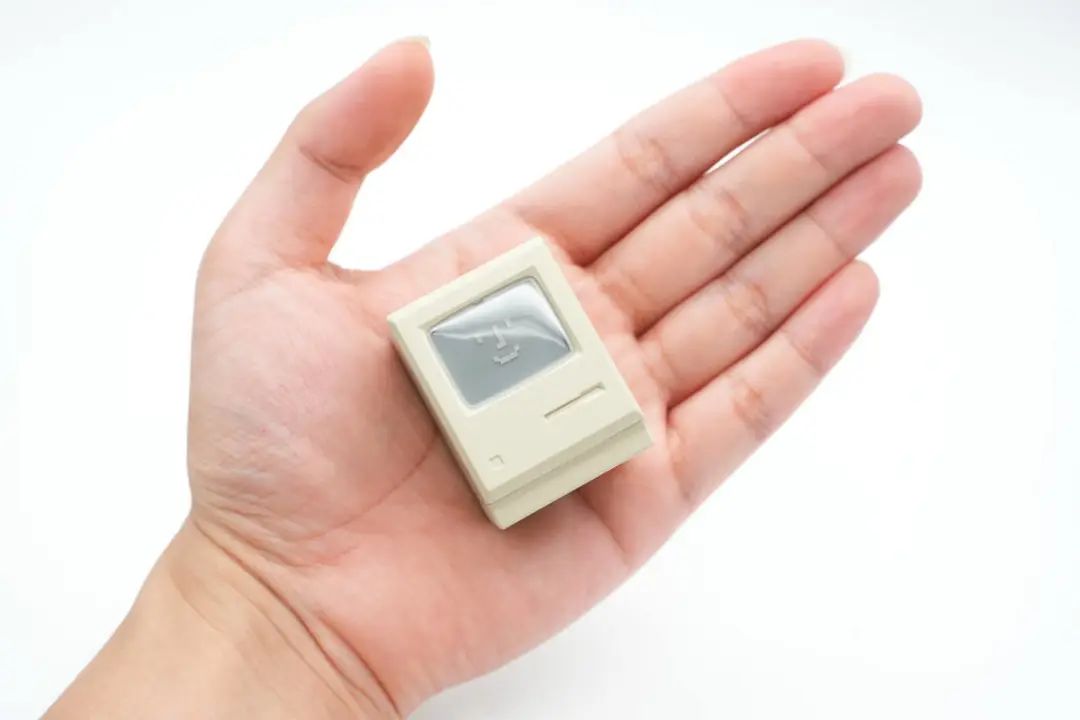

閃極致敬蘋果傳奇麥金塔推出了一款Retro 35W氮化鎵充電器，這款充電器參照麥金塔外觀設計，外殼通過高精度模具注塑一體成型，外觀精致，還原了麥金塔計算機的軟驅，CRT屏幕和散熱開槽。小巧而精致的外觀，年代感的配色，拿在手上把玩，仿佛回到了1984年。
充電頭網已經拿到了閃極這款35W氮化鎵充電器，下面就進行拆解，為大家展示這款充電器內部的獨特設計，滿足大家和小編的好奇心。

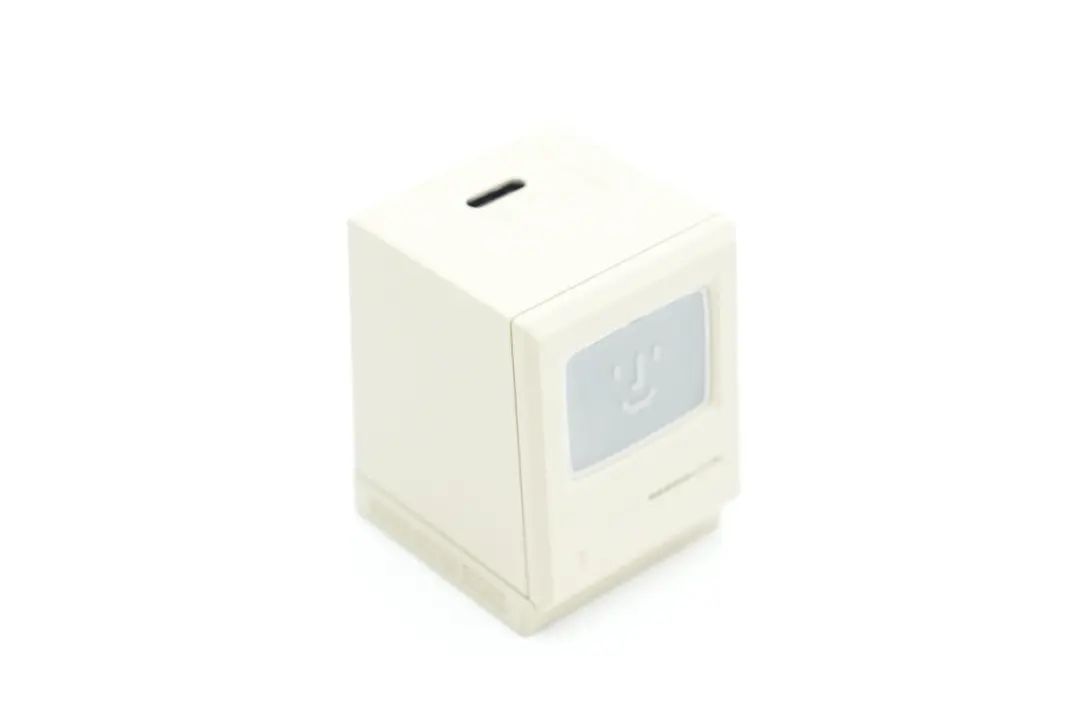

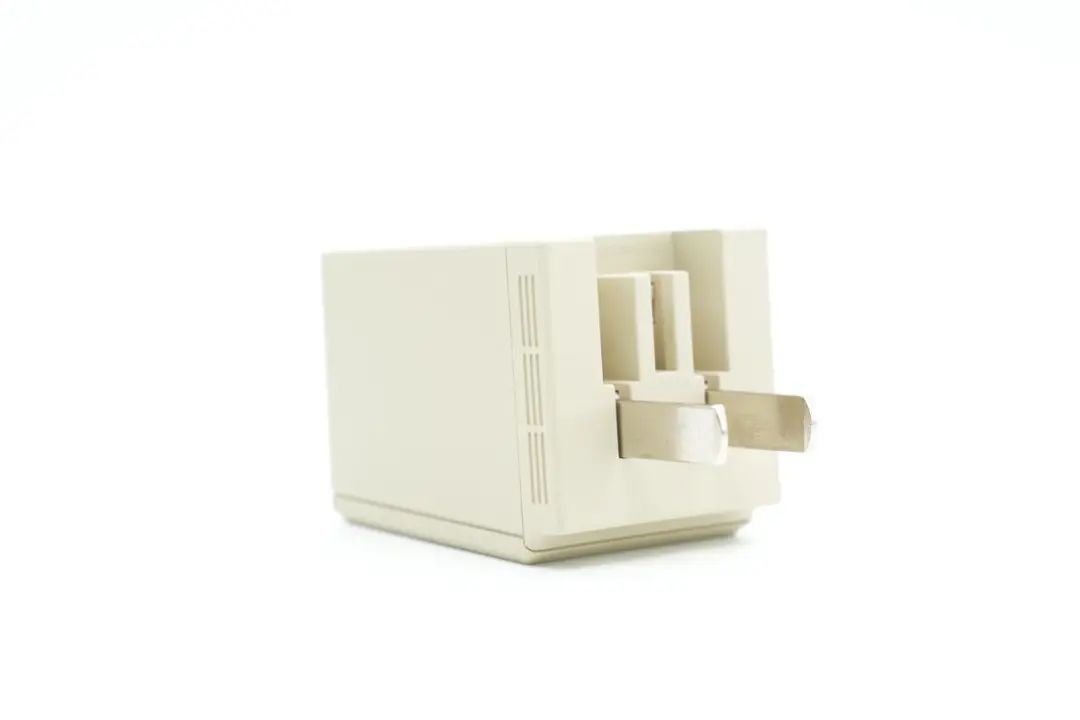

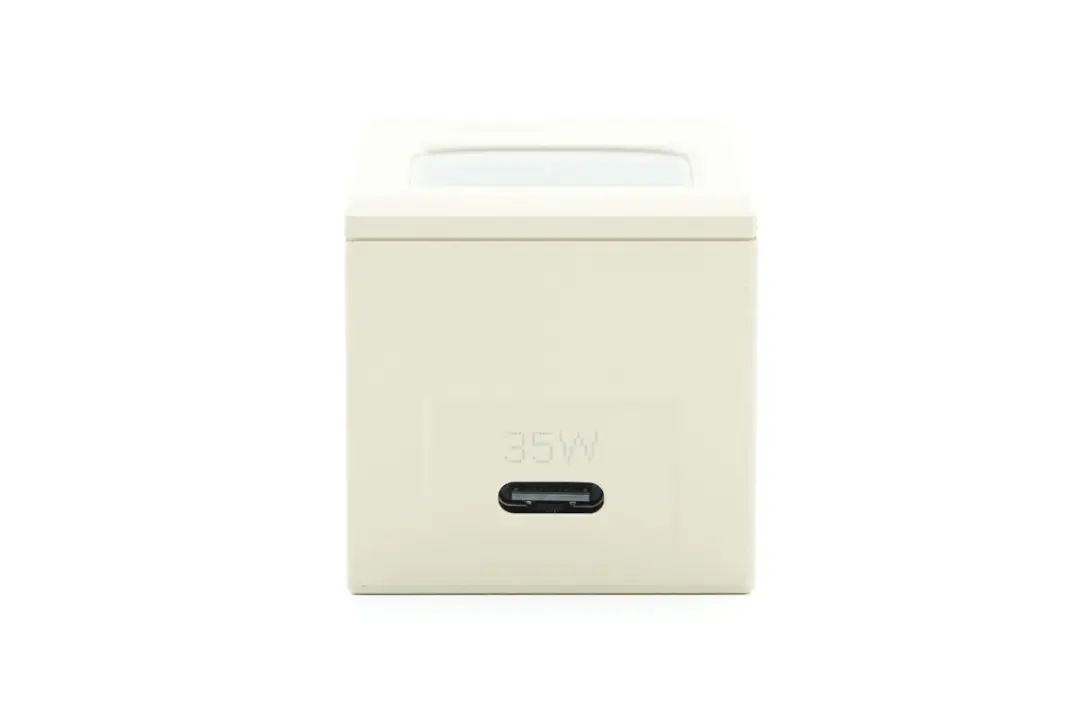

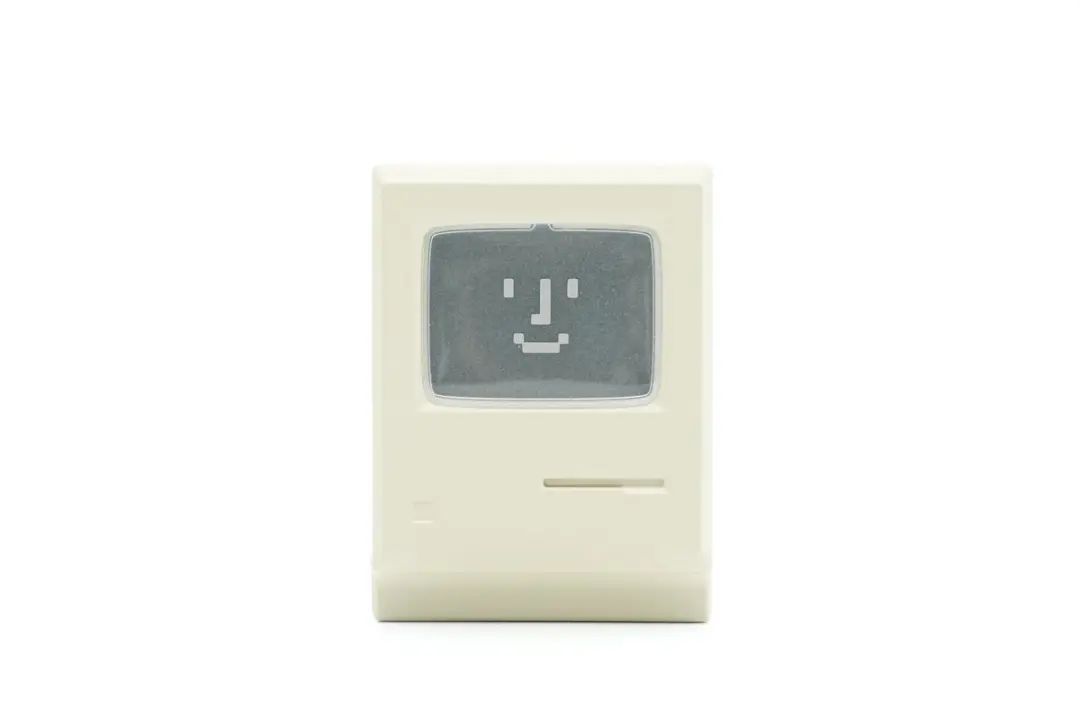

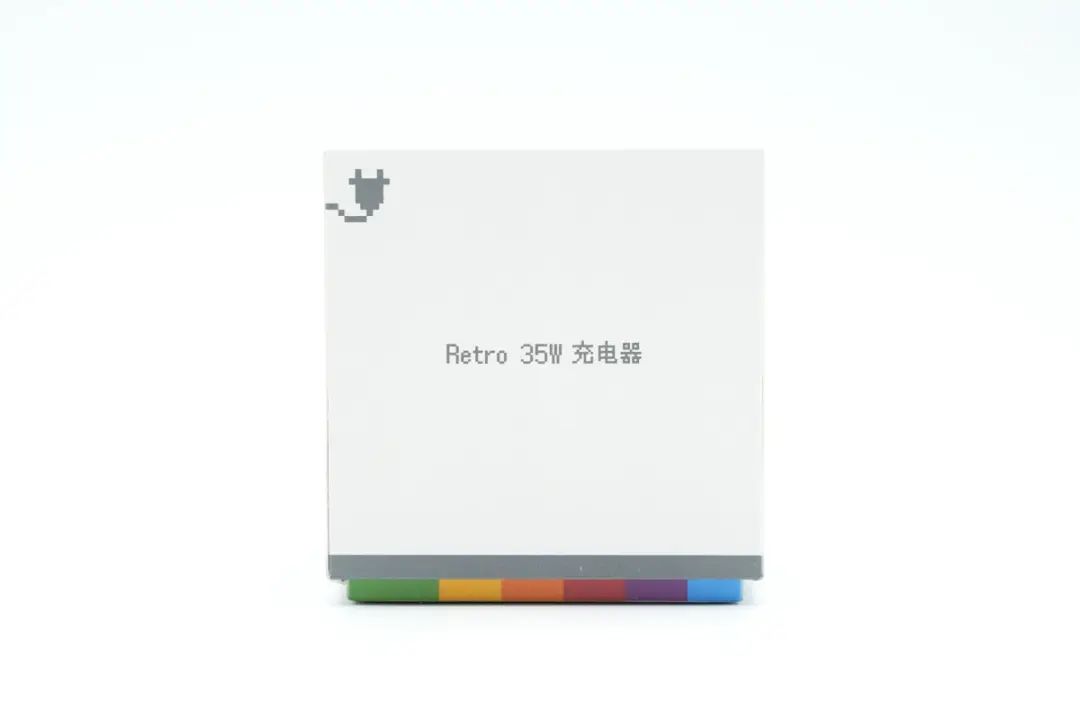

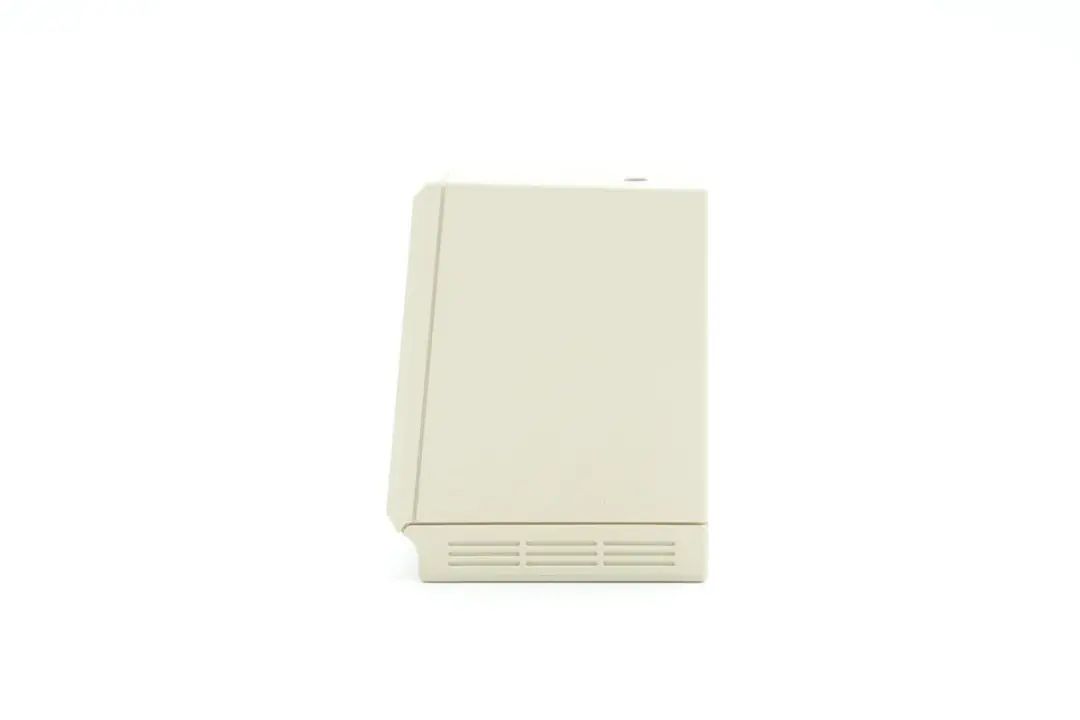

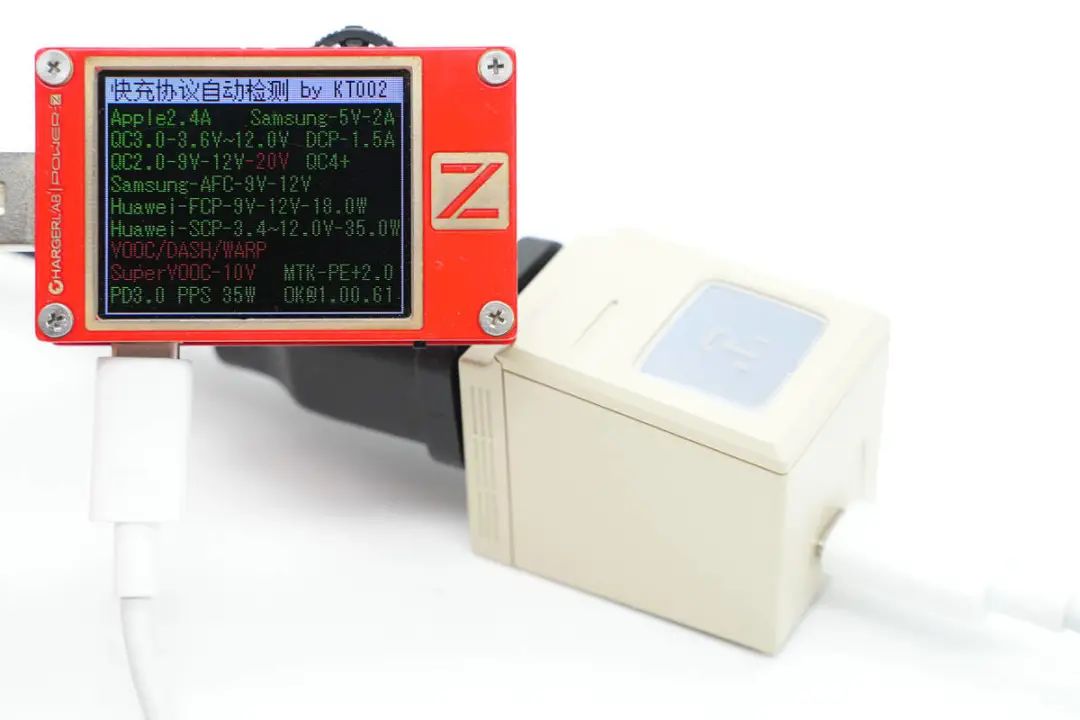

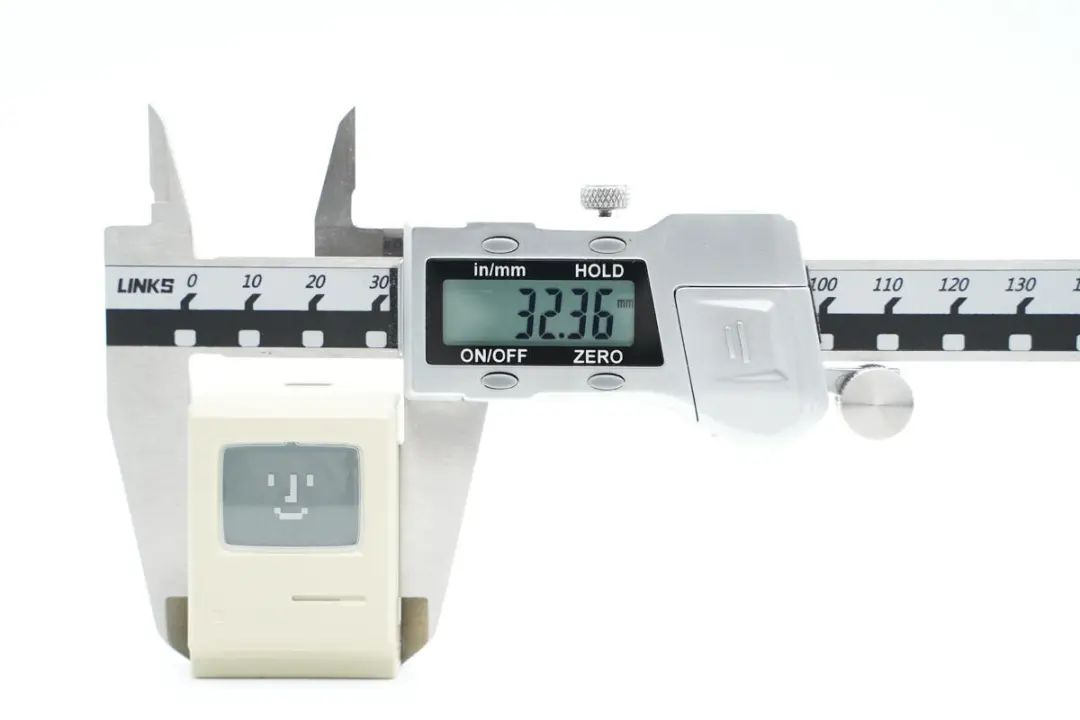

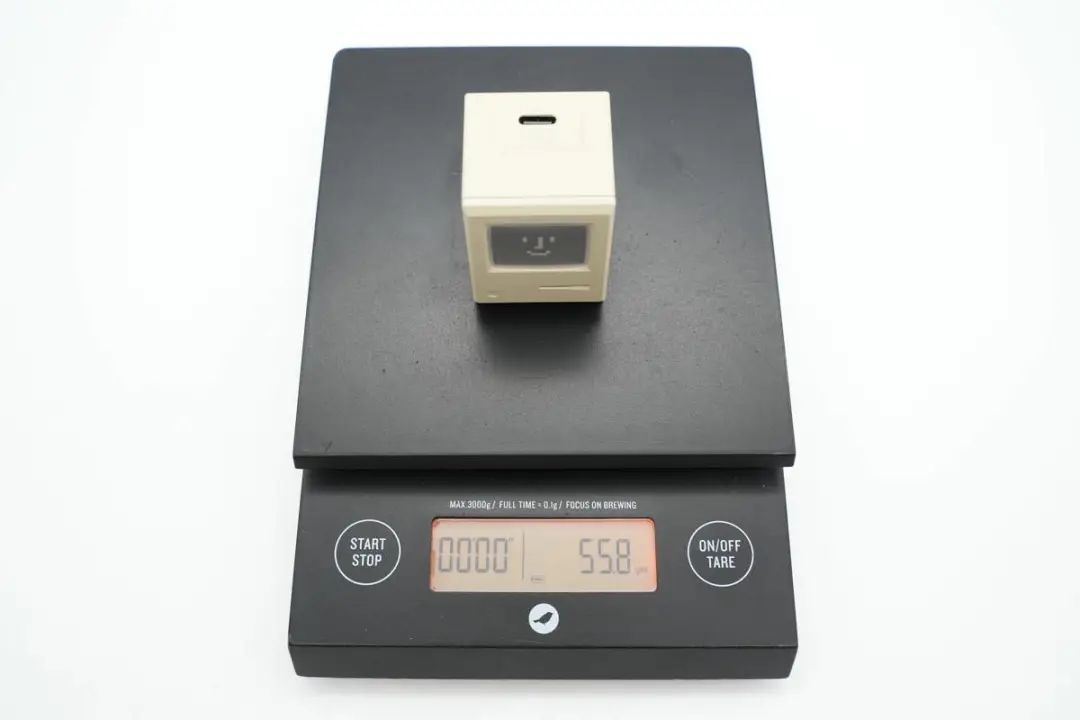

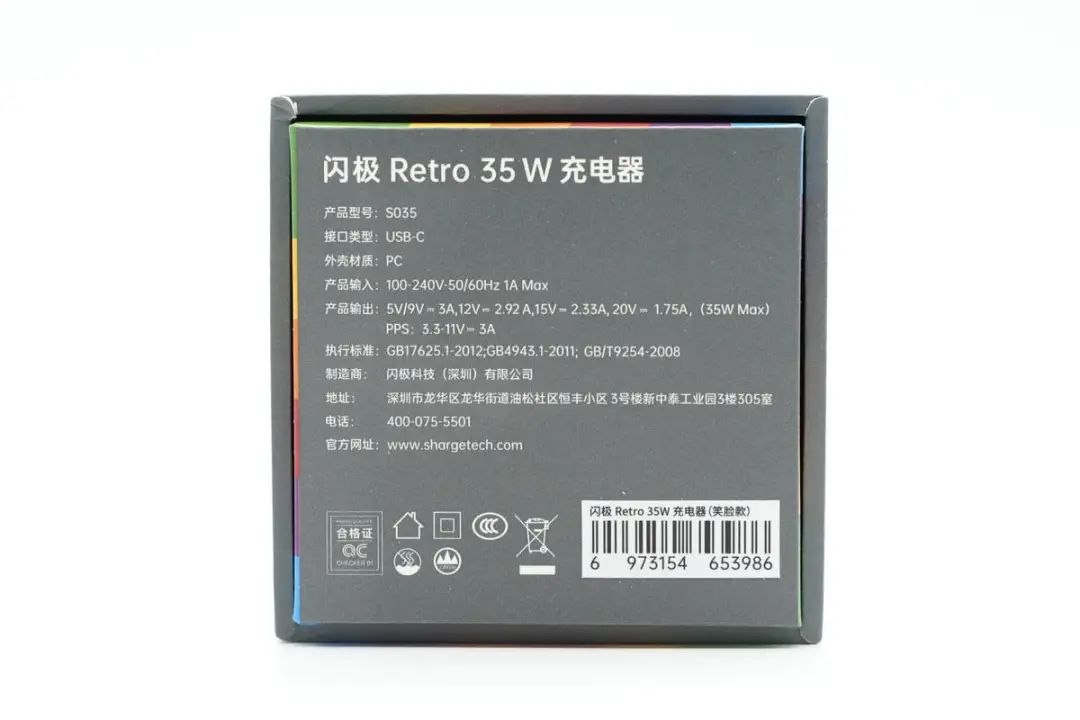

包裝盒側身一面印有SHARGE閃極品牌以及兩個箭頭和橫線組成的人臉圖案。第三個面印有電源線插頭和Retro 35W 充電器字樣。頂部是“大有來歷 小有可為”標語設計。包裝盒天地蓋設計，底部印有充電器參數信息。充電器物如其名，外觀仿照老式電視機進行設計，外殼顏色復古極具年代感，正面邊緣倒角處理，整體非常小巧精致。此外“電視機”屏幕還設計有麥金塔像素風的笑臉圖標，下方有方塊和長條凹槽，相當于開關鍵和頻道切換鍵。側面看去，“屏幕”面傾斜設計，底座還有三排長條凹槽，相當于以前老式電視機的散熱孔，十分形象。單口輸出：5V3A、9V3A、12V2.92A、15V2.33A、20V1.75A頂部設有單USB-C接口，接口旁印有35W字樣，表明最大輸出功率，簡單明了。使用ChargerLAB POWER-Z KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS快充協議。

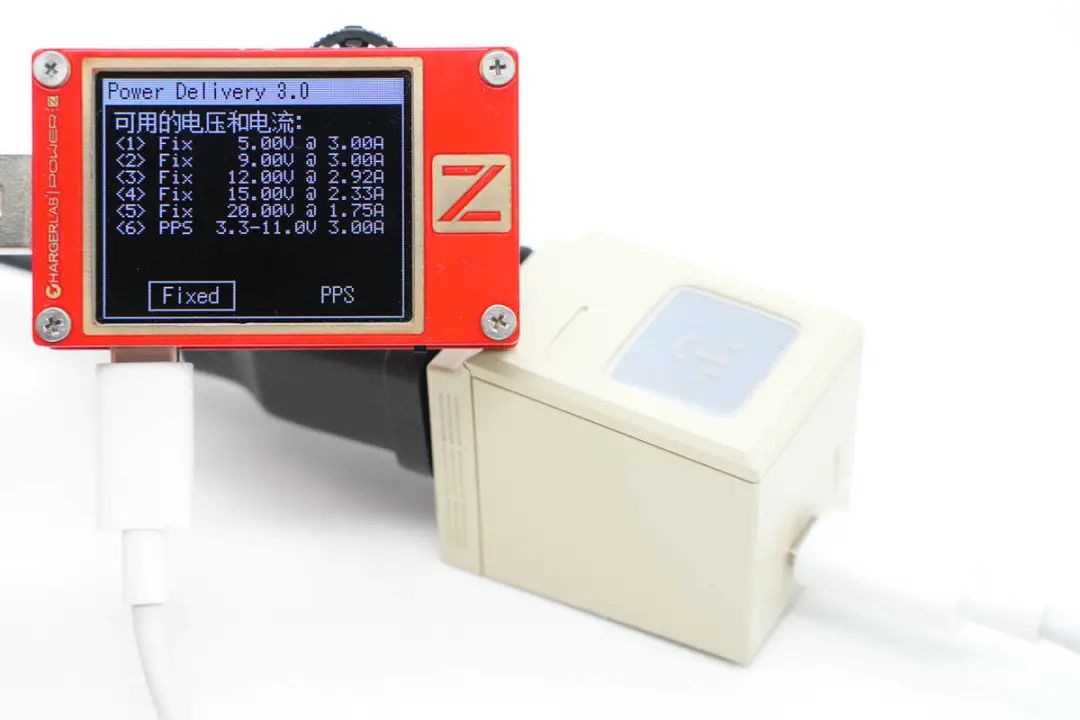

并且還具備5V3A、9V3A、12V2.92A、15V2.33A、20V1.75A五組固定電壓檔位，以及3.3-11V3A一組PPS電壓檔位。

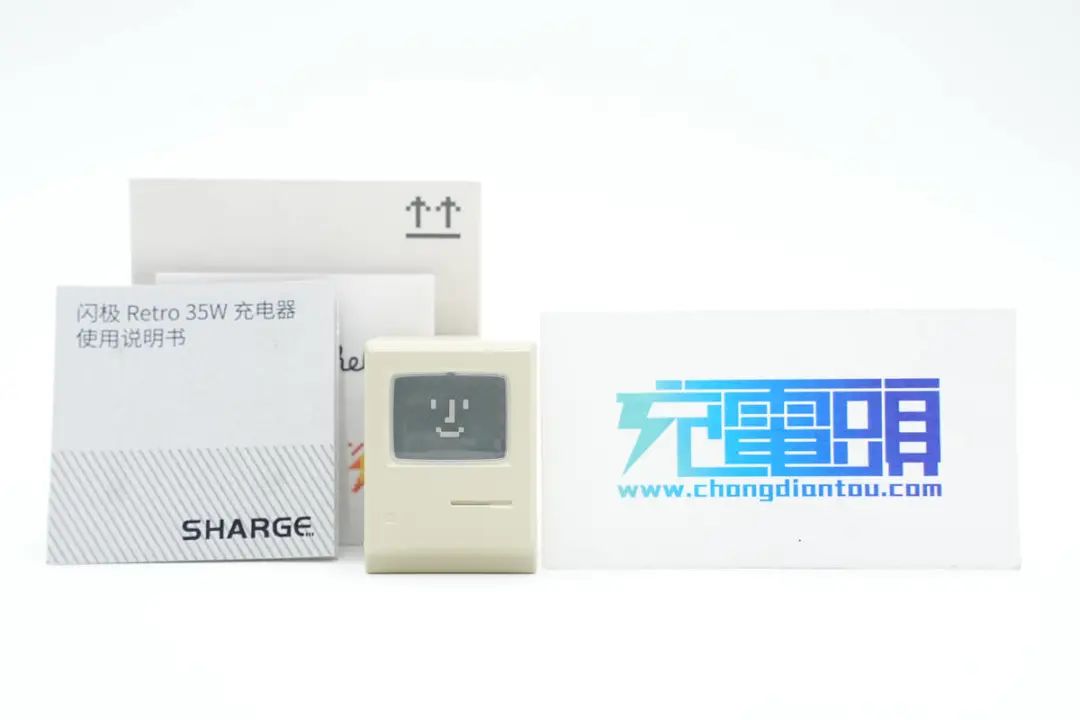

閃極Retro 35W充電器開箱
看完了閃極這款充電器的開箱與測試，下面就對充電器進行拆解，看看內部是如何設計，以及變色燈光是怎么實現的。

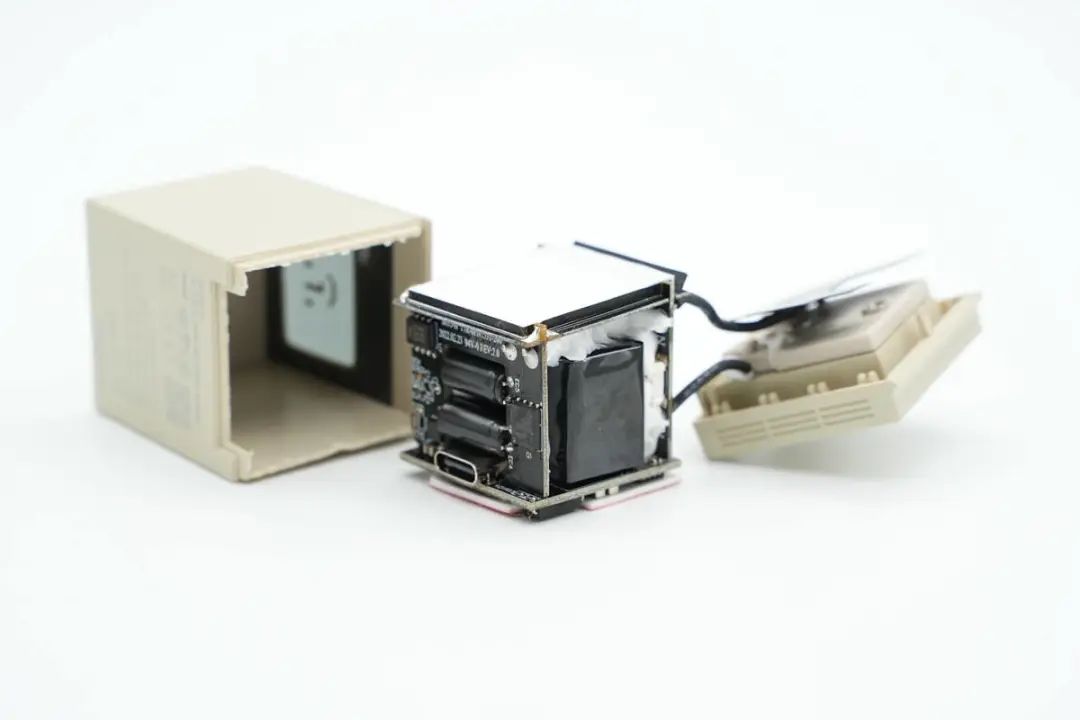

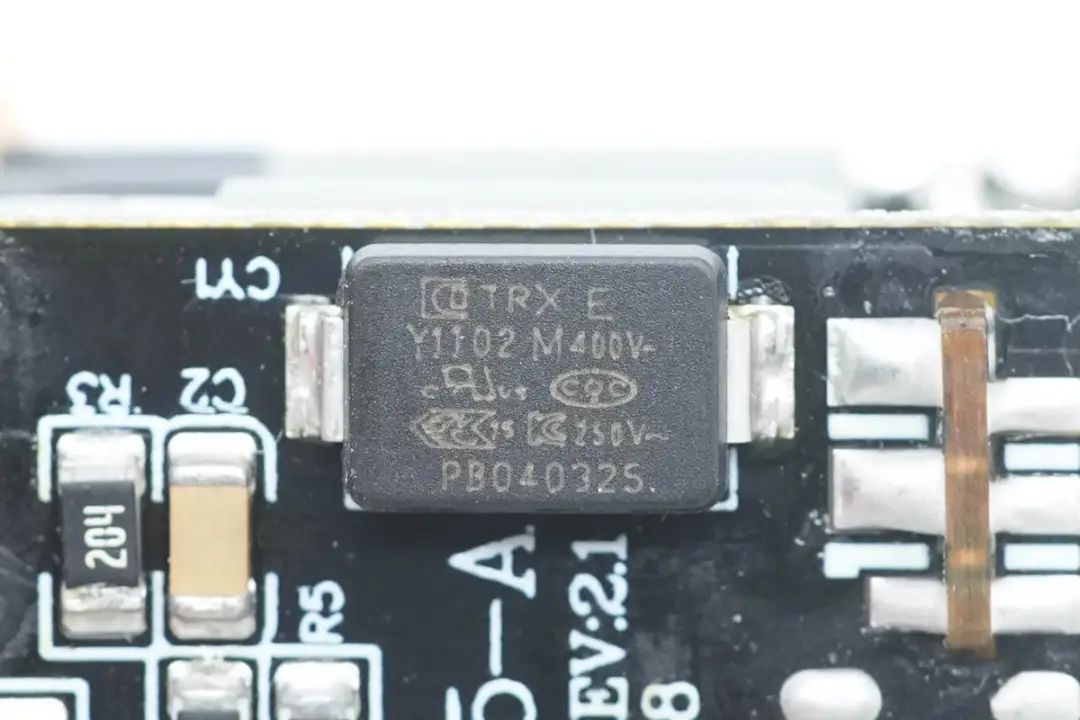

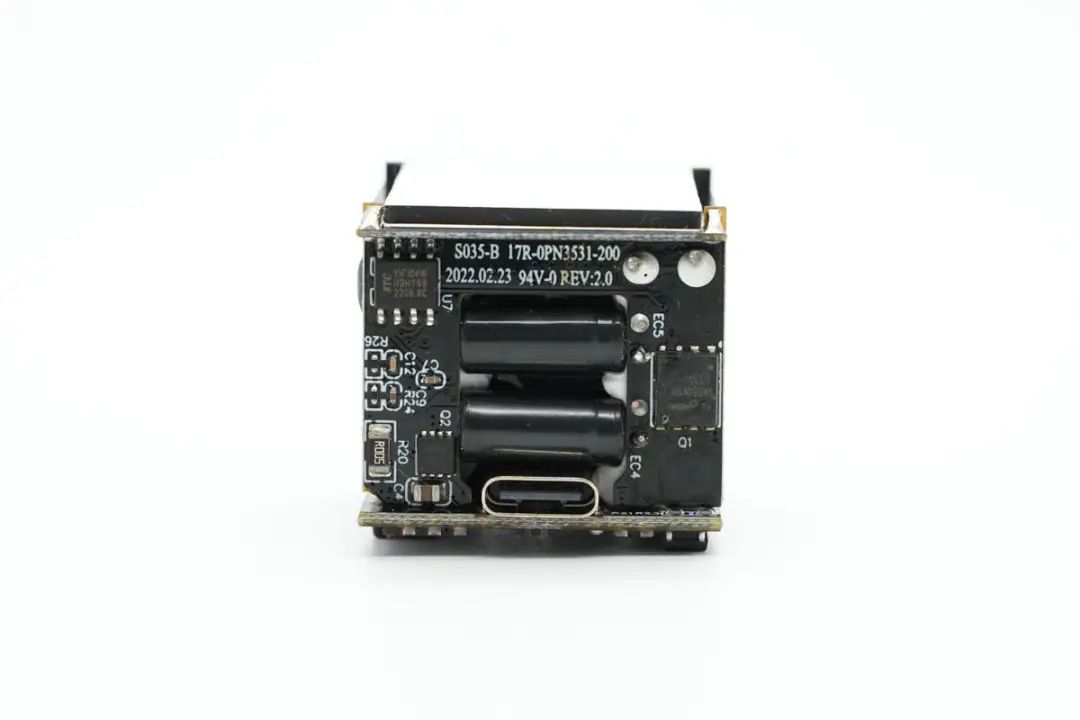

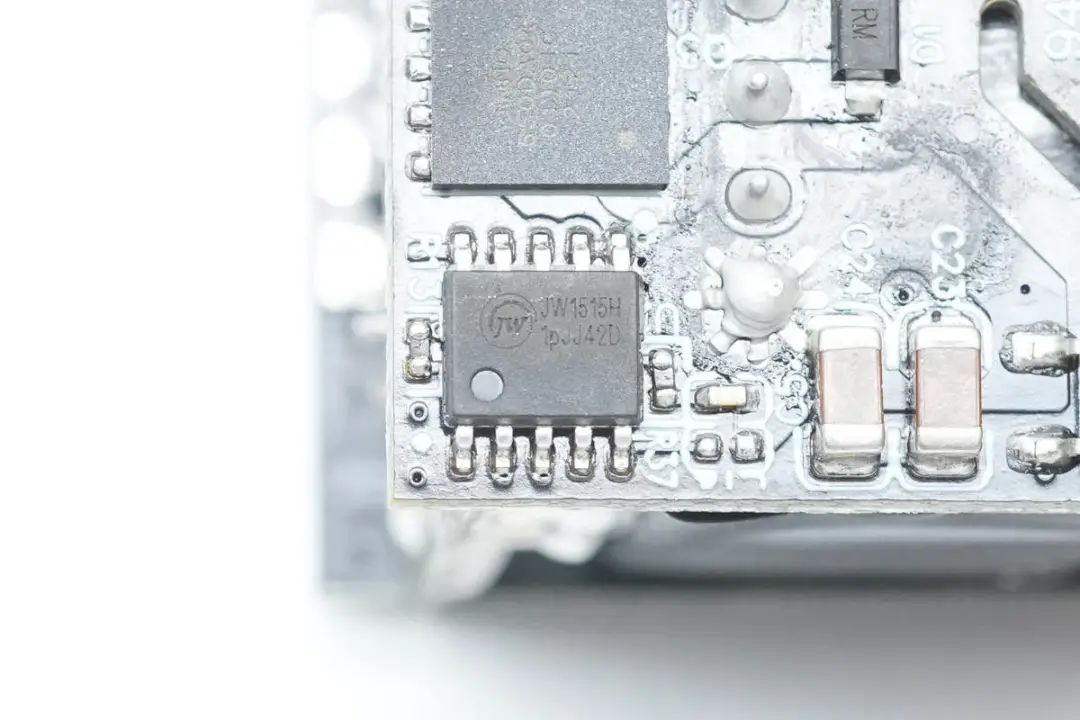

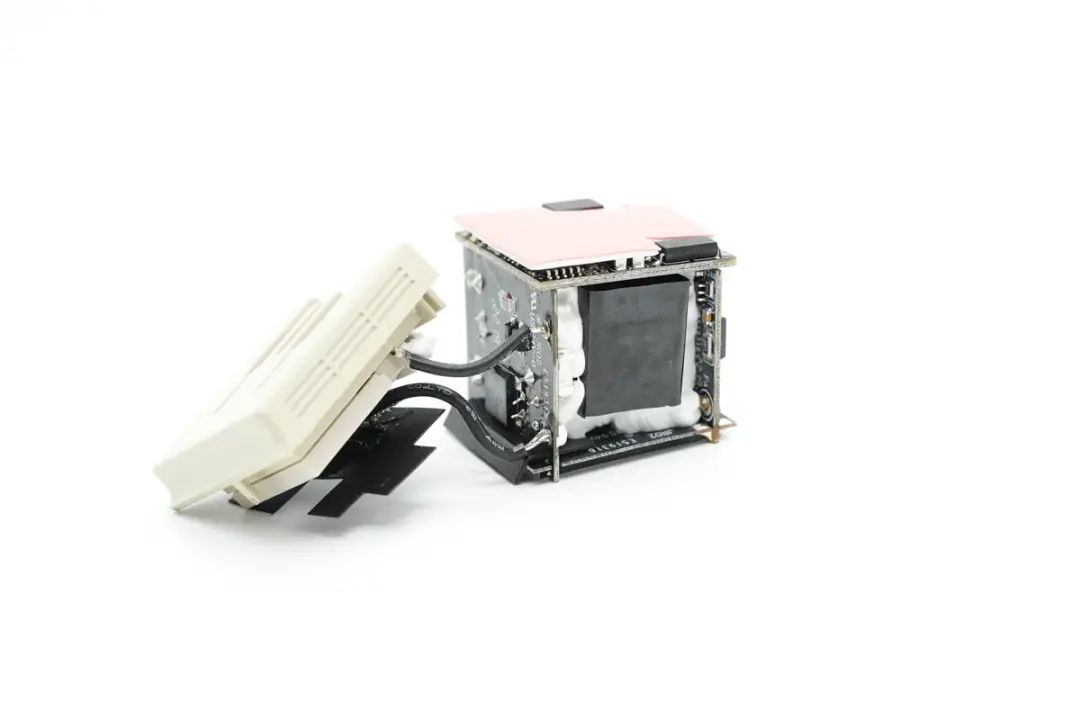

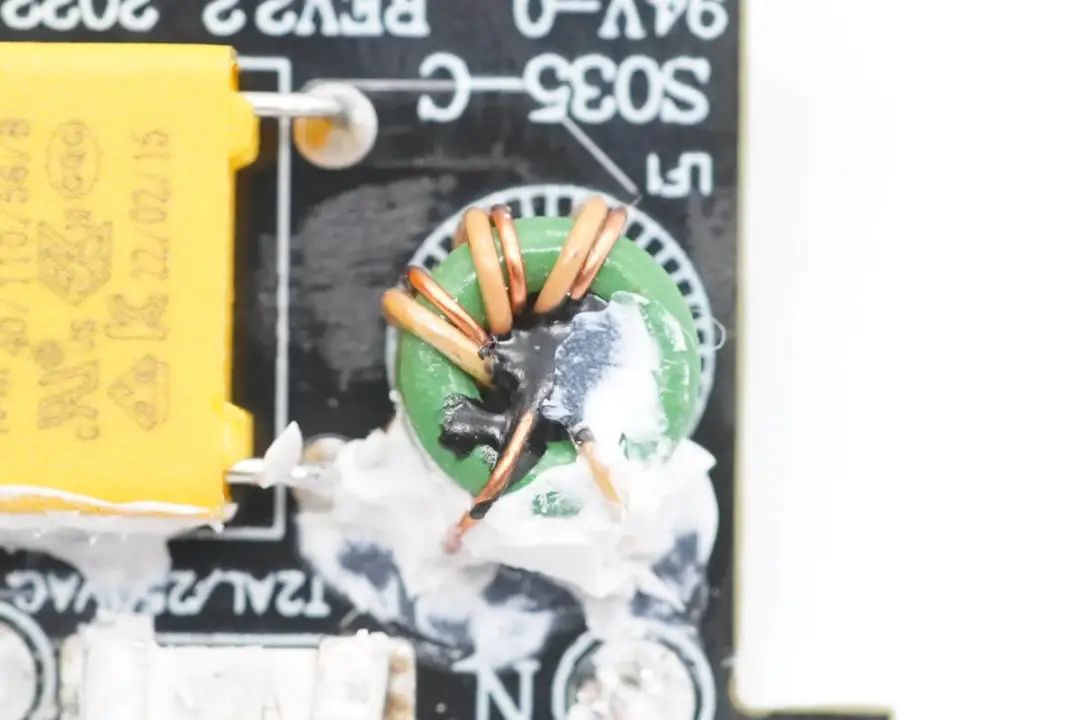

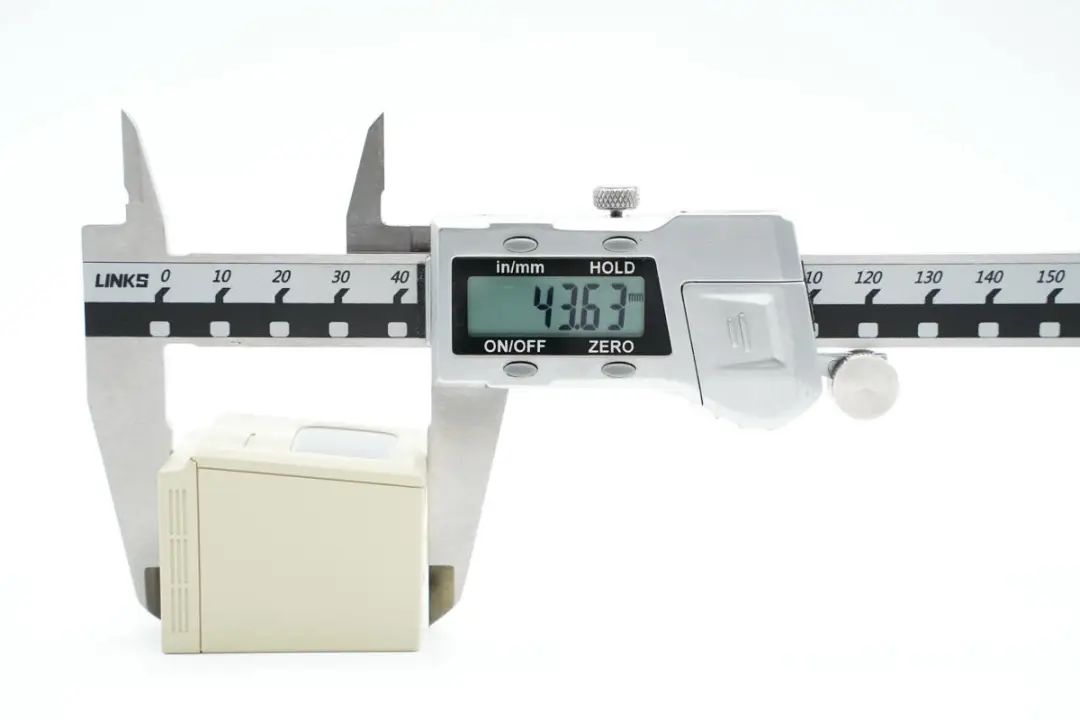

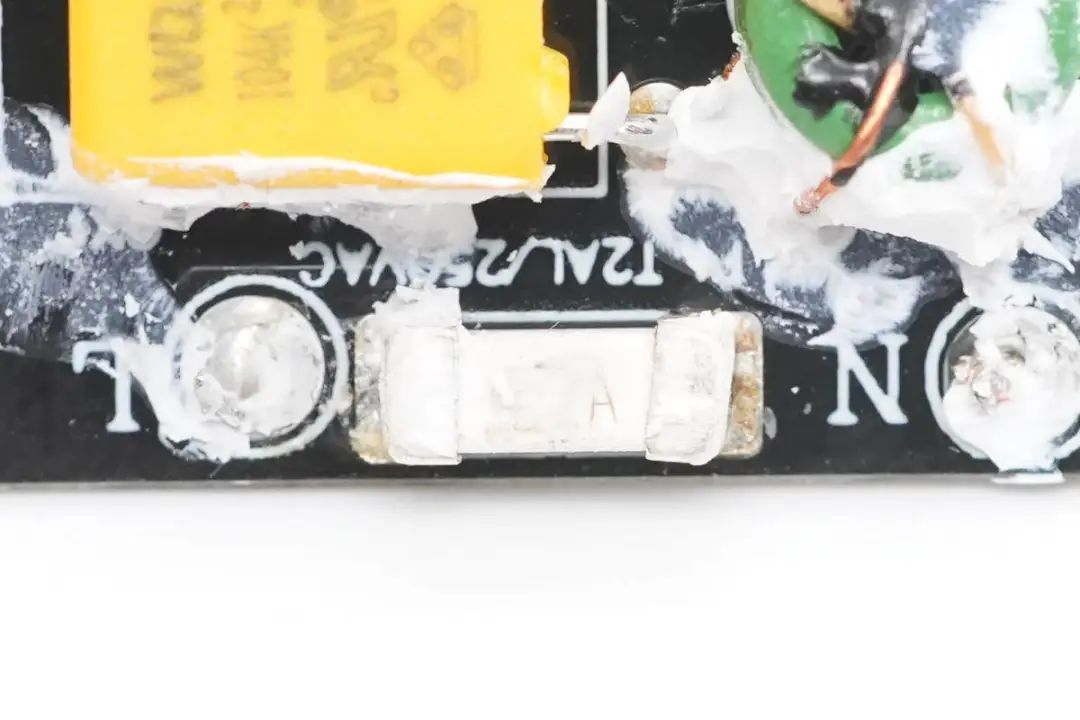

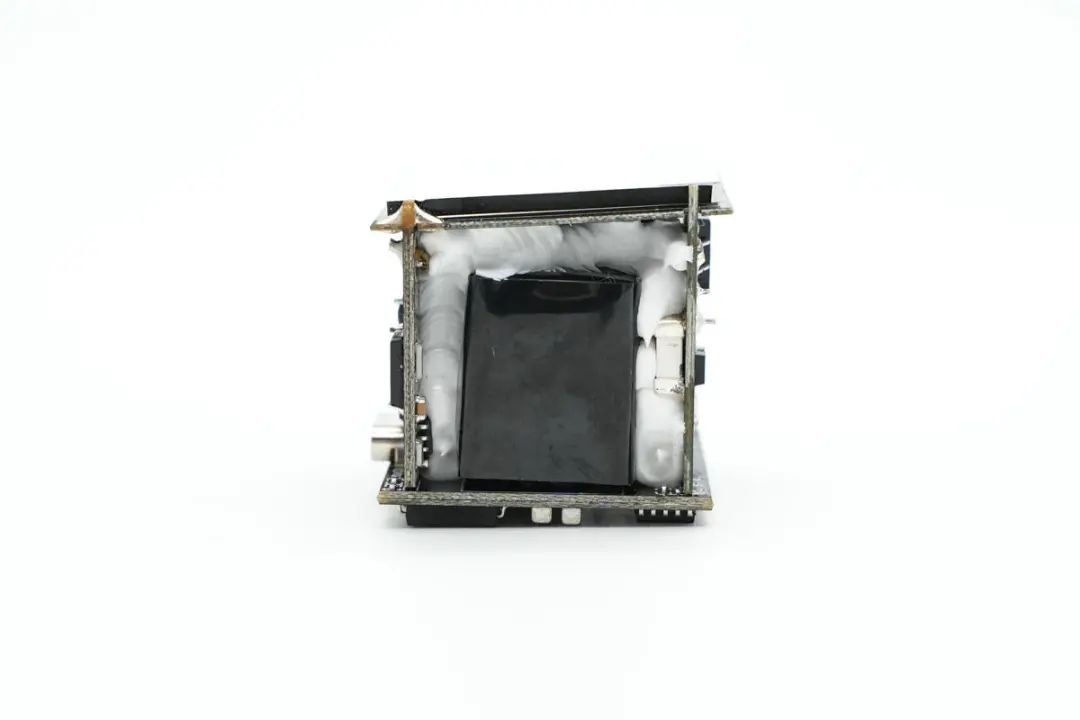

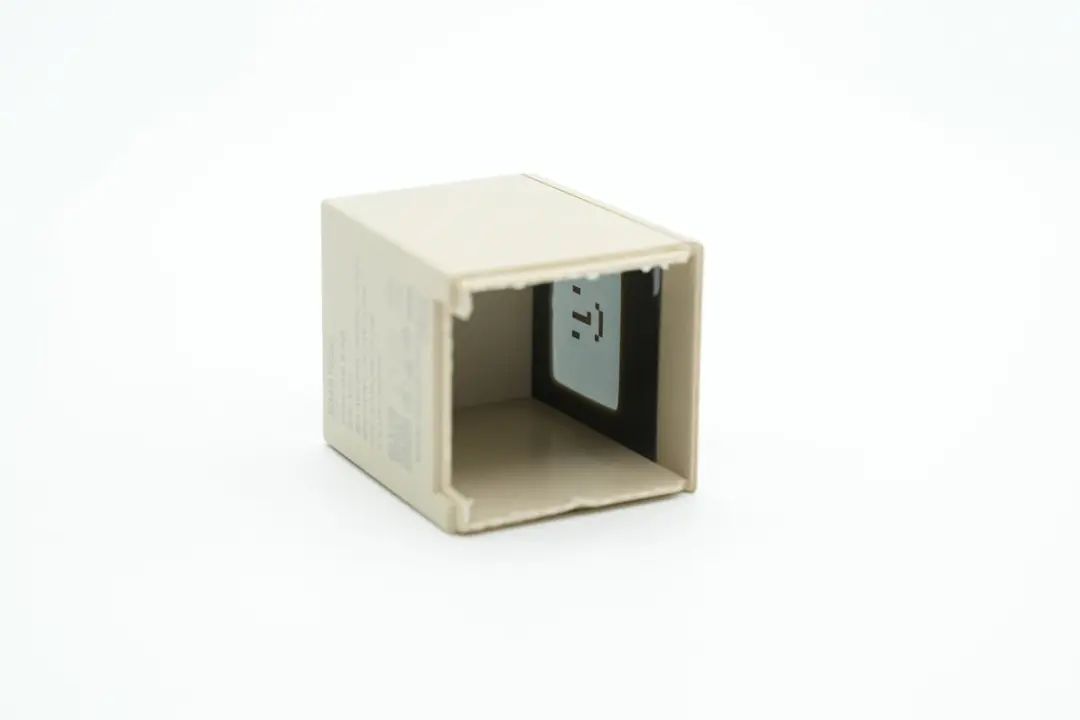

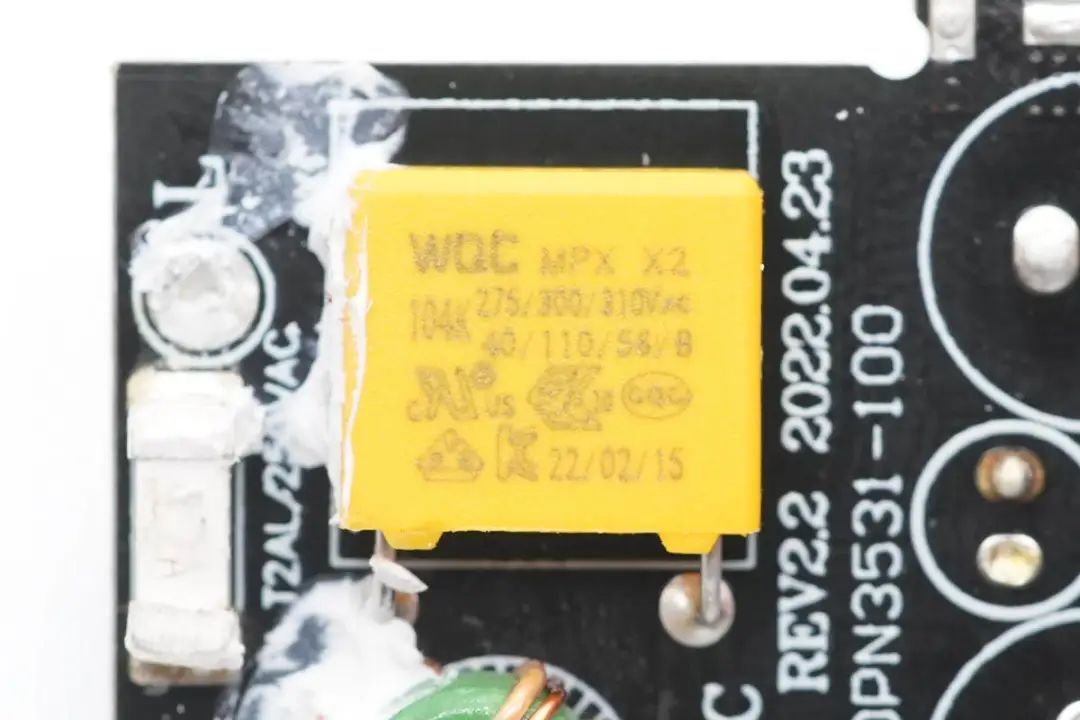

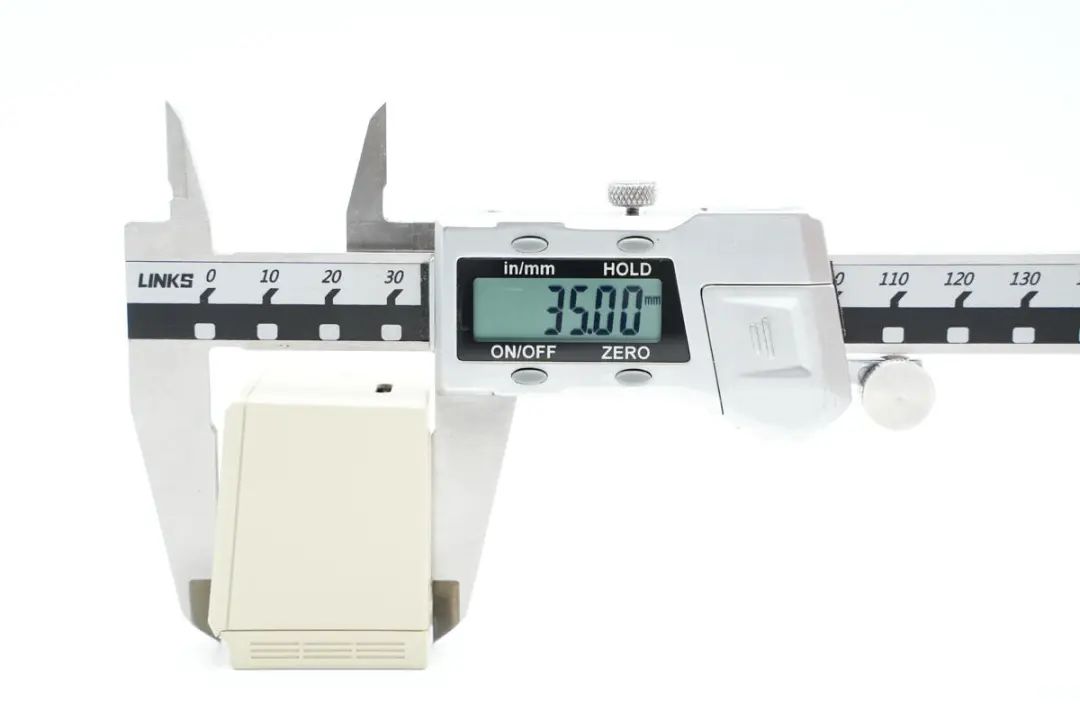

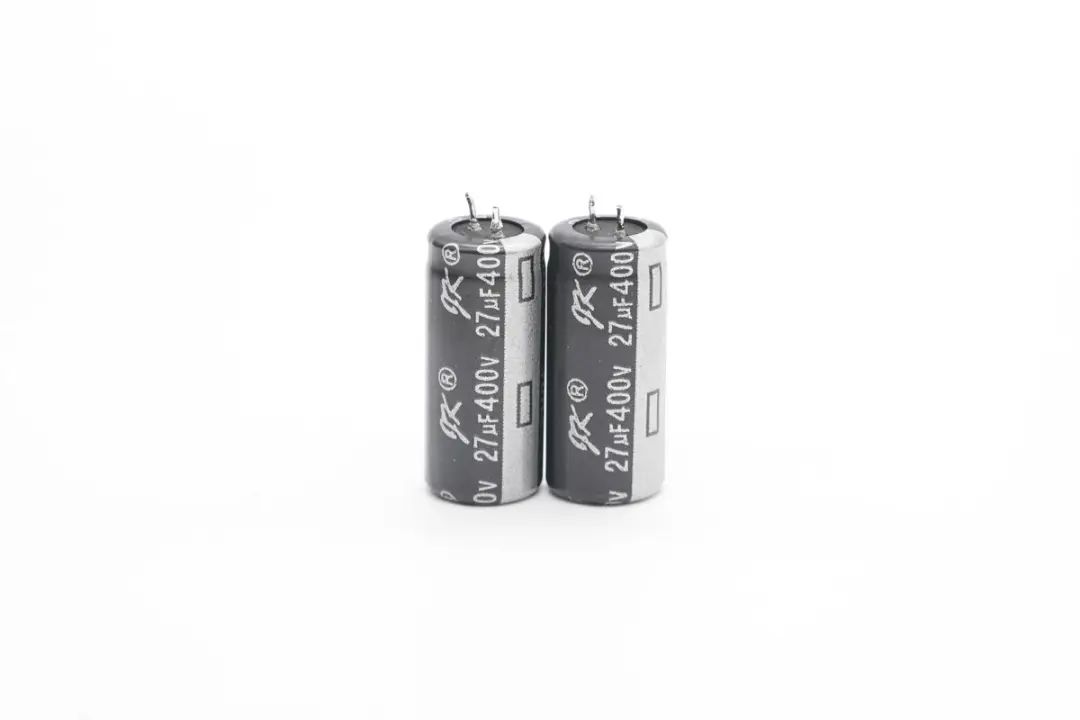

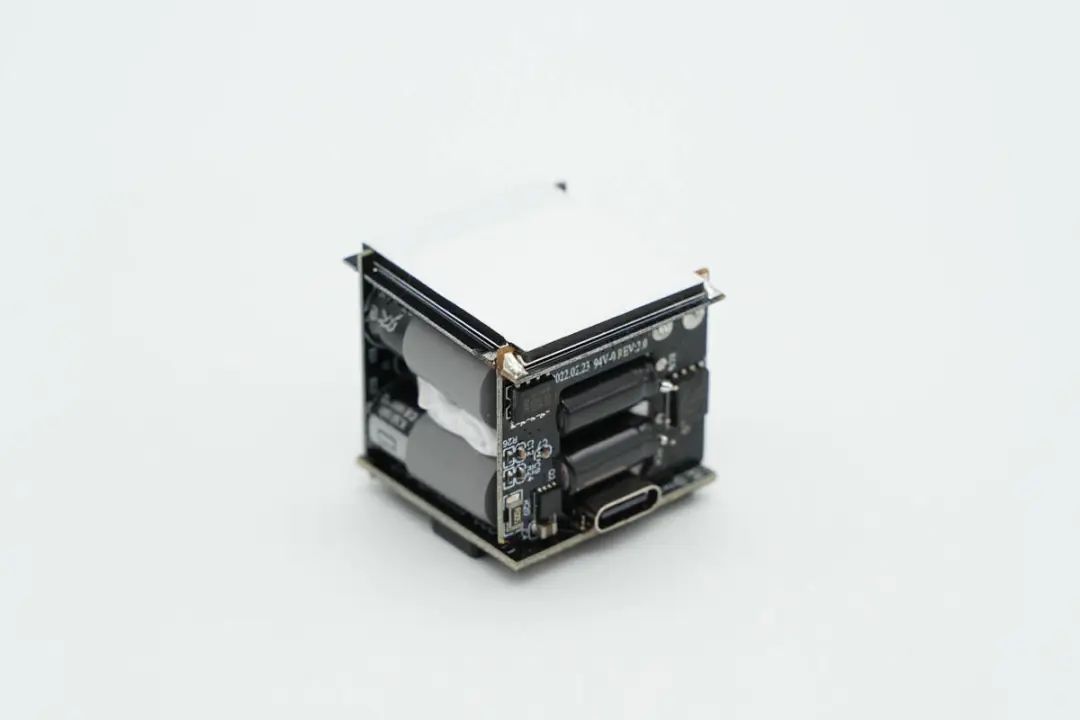

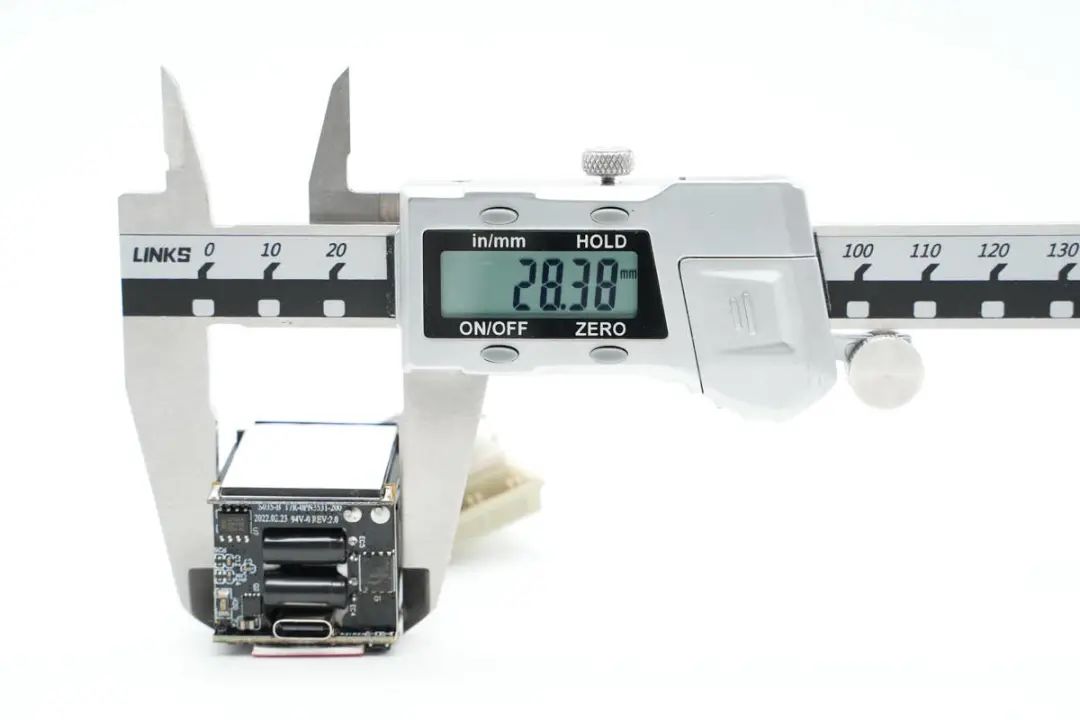

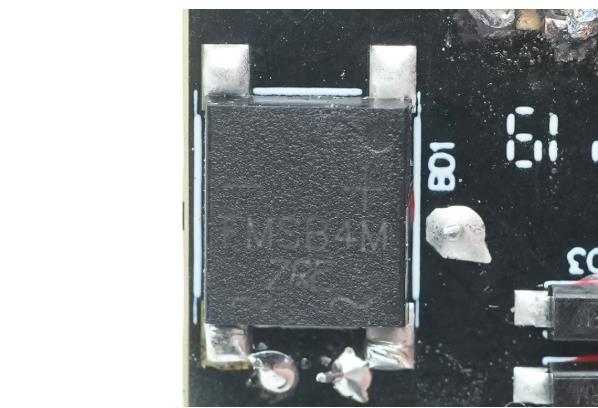

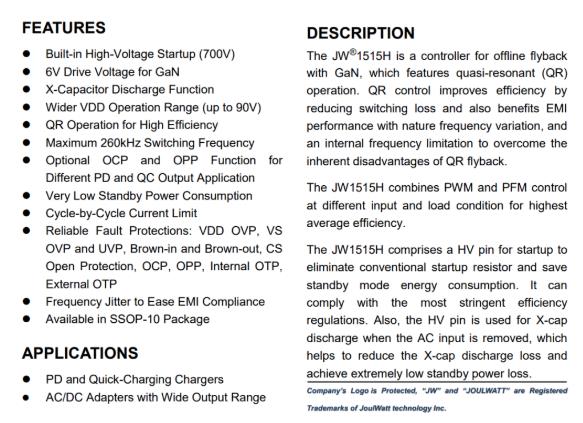

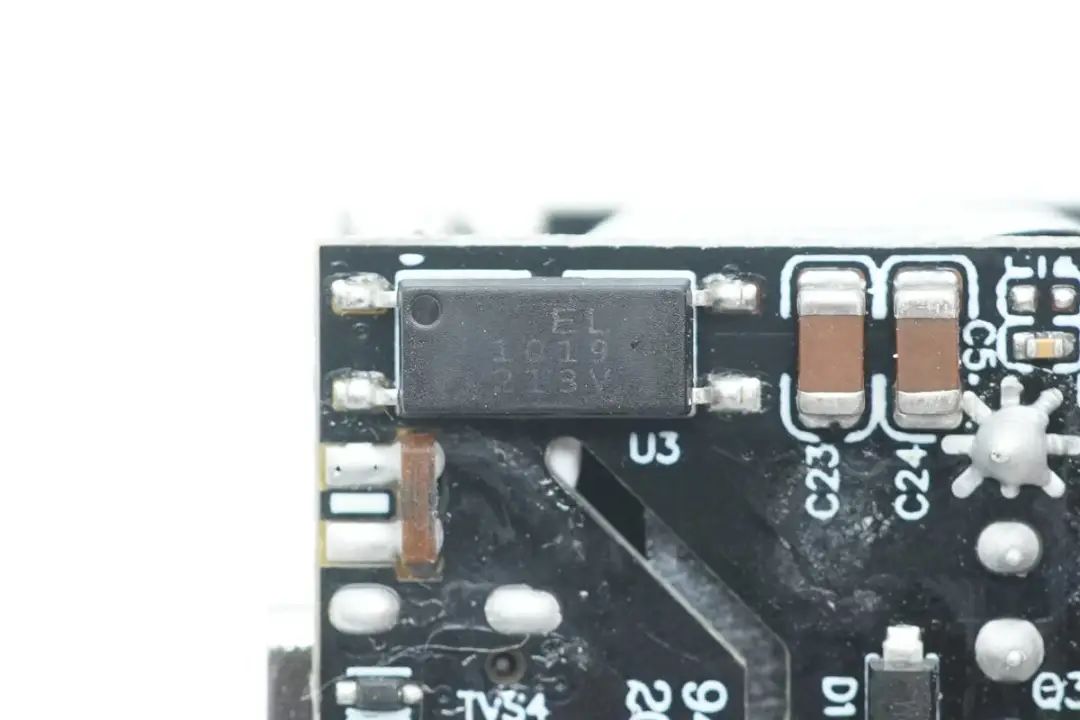

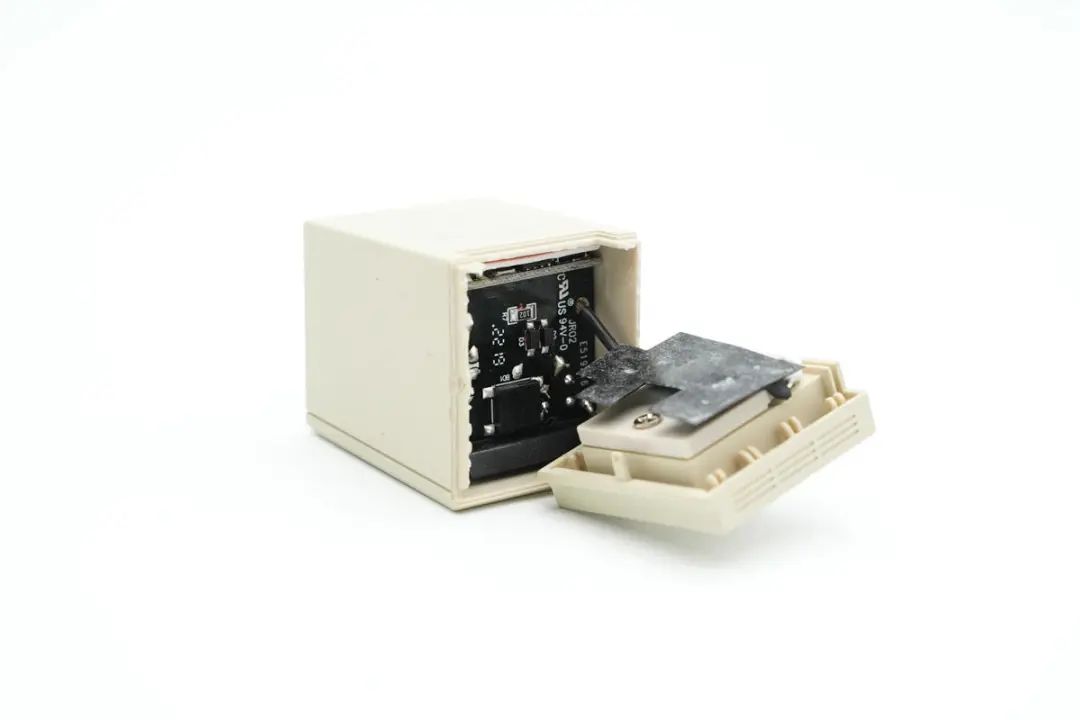

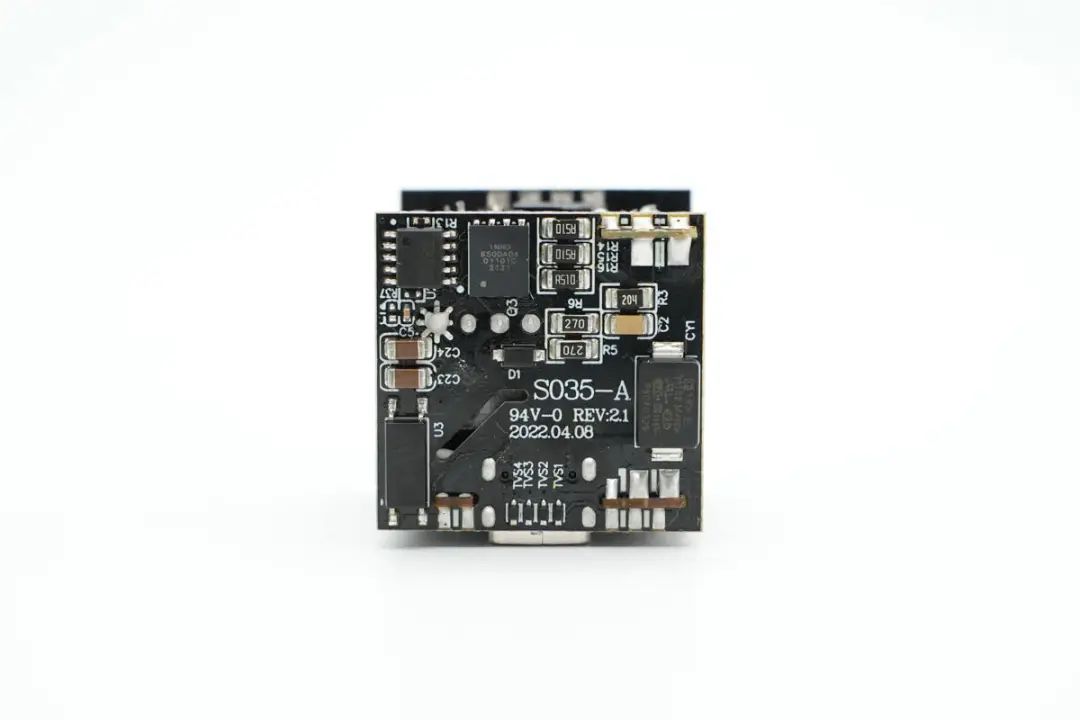

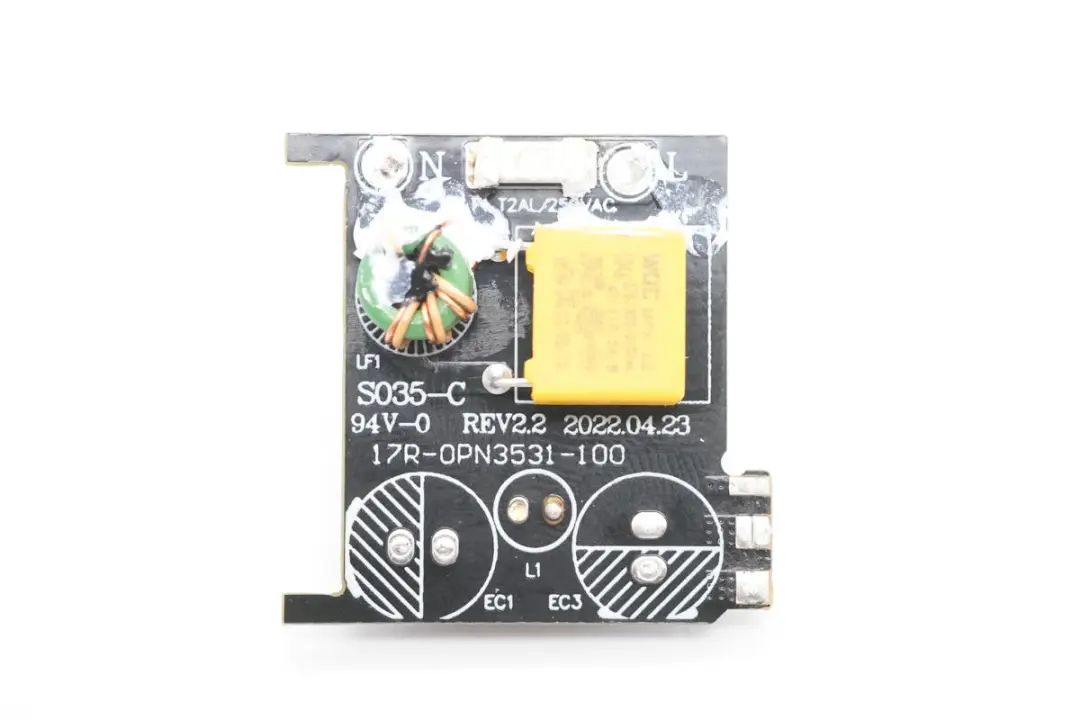

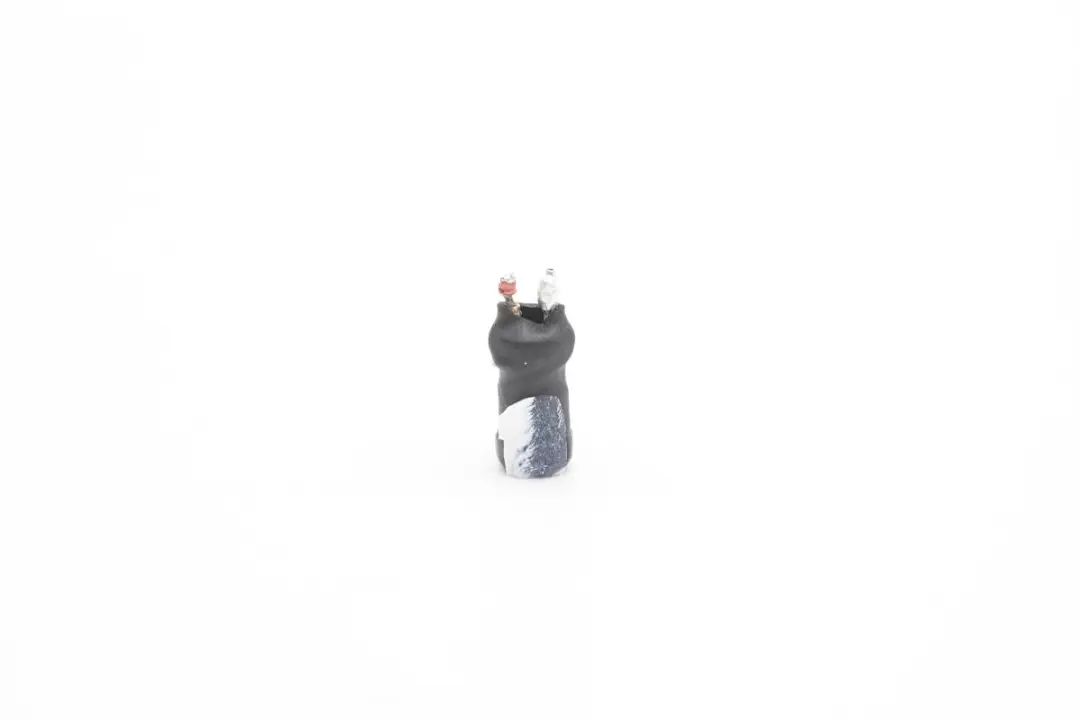

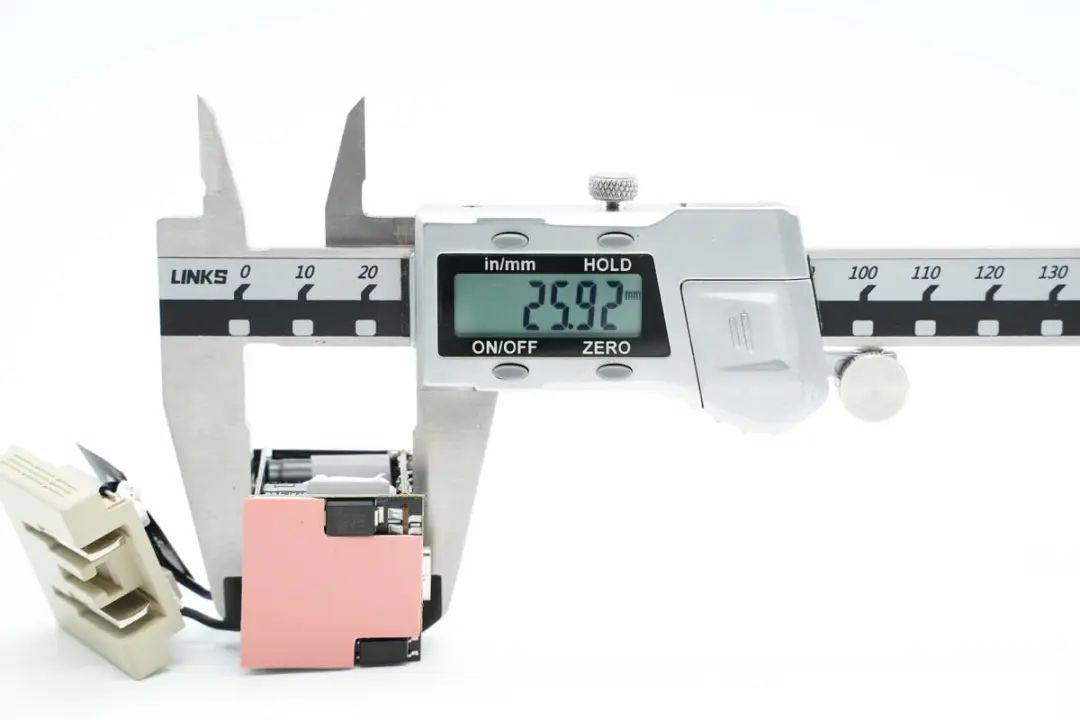

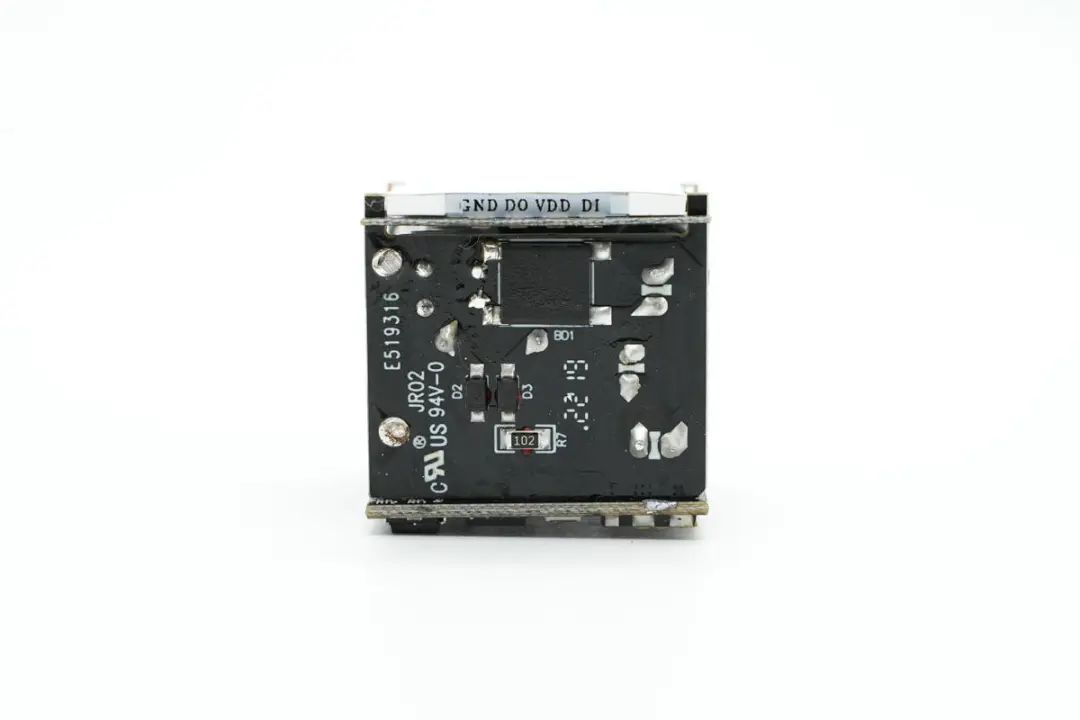

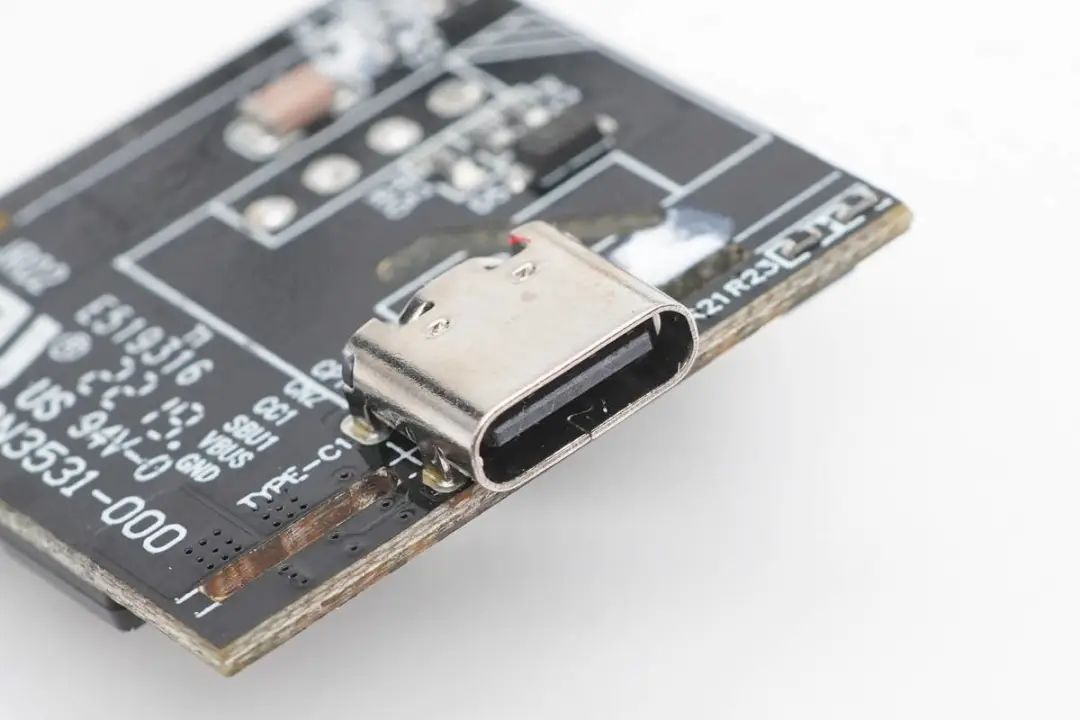

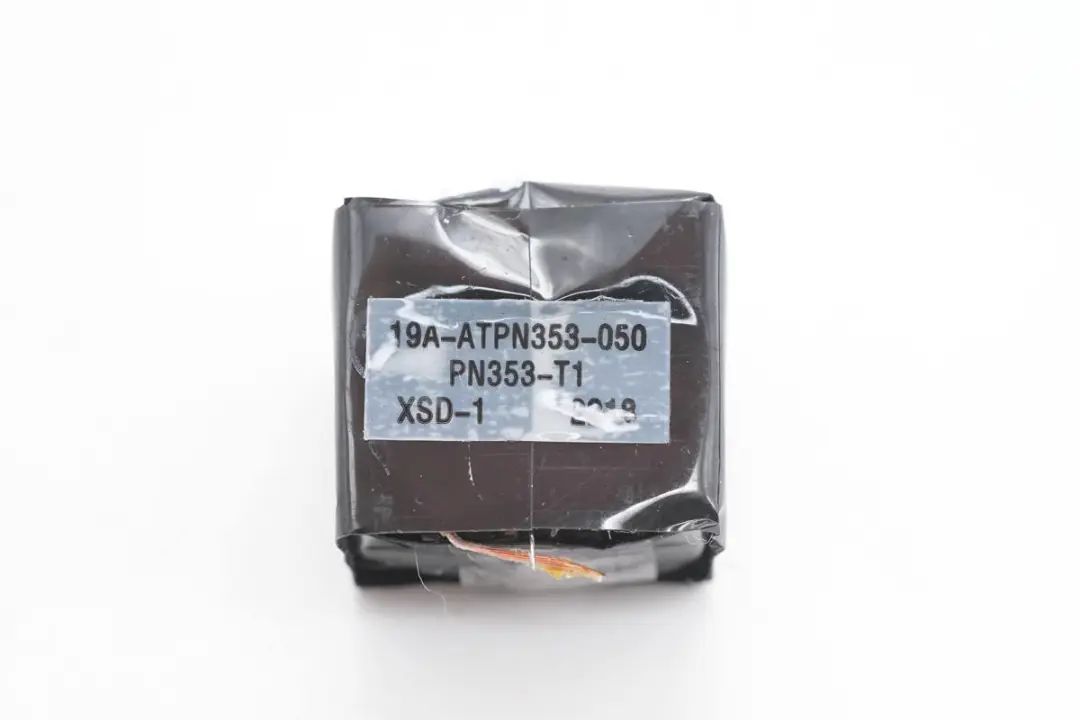

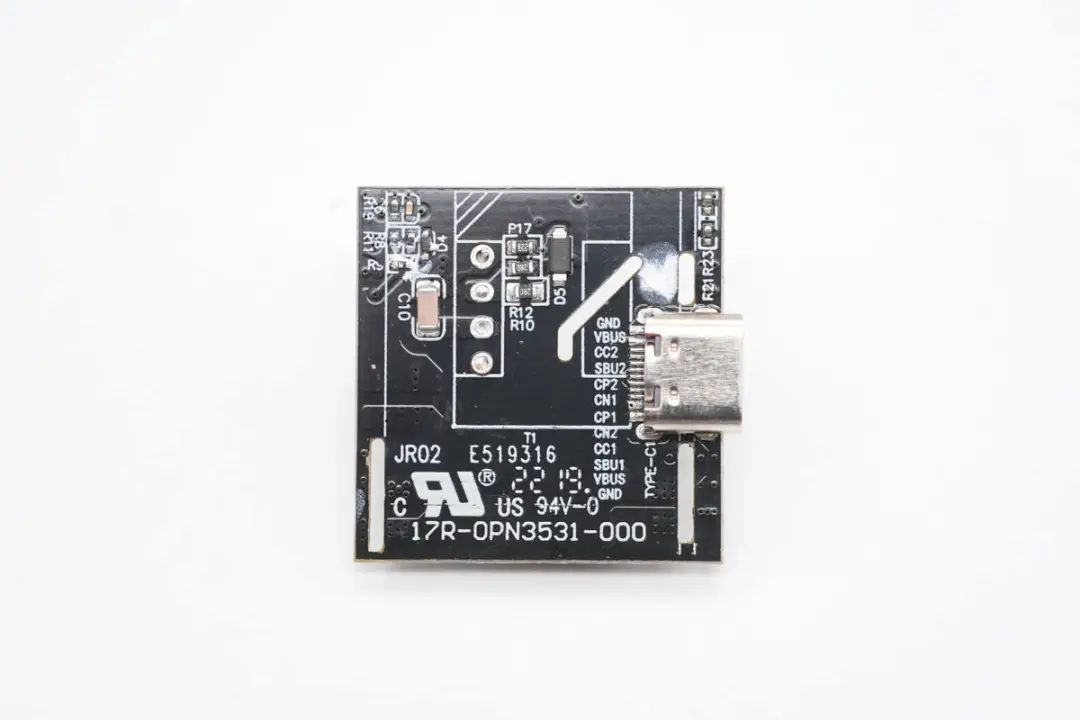

首先沿外殼接縫拆開充電器外殼，折疊插腳背面貼有麥拉片用于與PCBA模塊絕緣。取出充電器內部PCBA模塊，使用四塊PCB組合焊接而成，變壓器和濾波電容放置在四塊PCB內部的空間內，并打膠固定成為一個整體，十分牢固。折疊插腳通過導線焊接連接到PCBA模塊上，PCB模塊有一個面覆蓋導熱墊用于散熱。充電器外殼透光開窗特寫，內部印有笑臉圖案。使用游標卡尺測得PCBA模塊長度約為25.92mm。從側面的圖片可以看出，變壓器與PCB之間的空隙全部采用膠水填充固定。PCBA模塊側面一覽，高壓電解電容頂部套防火絕緣硅膠帽與次級電路絕緣。通過對充電器電路的觀察，閃極這款35W氮化鎵充電器采用QR開關電源架構，同步整流，輸出電壓由協議芯片控制，根據負載需求輸出寬范圍電壓。下面就從輸入端開始了解各個器件的信息。PCBA模塊輸入端特寫，交流輸入通過導線焊接連接。首先將充電器PCBA模塊焊接拆分，第一塊PCB是輸入整流和濾波電路，將交流輸入整流并濾波，為初級主控芯片和氮化鎵開關管供電。PCB上面焊接保險絲，共模電感，安規X2電容，高壓濾波電解電容和差模電感。輸入端延時保險絲規格為2A 250V，保險絲用于限制故障電流，當電流超過保險絲額定值時，便會熔斷切斷電路。共模電感采用漆包線和絕緣線并繞在綠色磁環上。輸入的交流電經過保險絲，EMI濾波電路后送至整流橋，將交流電整流成為脈動直流電。兩顆電解電容來自JK軍康，規格均為27μF 400V。差模濾波電感特寫，使用工字磁芯繞制，外套熱縮管絕緣。交流電經過第一塊PCB進行整流濾波，輸出直流電為開關電源供電。第二面PCB上焊接初級主控芯片，氮化鎵開關管，反饋光耦和貼片Y電容。初級主控芯片采用杰華特JW1515H，是一顆高度集成的準諧振反激控制器，支持700V高壓啟動，集成X電容放電功能，支持8~90V寬范圍供電，無需外加穩壓元件。內置高可靠GaN直驅電路，6V驅動電壓可直接驅動增強型GaN器件，有效簡化驅動電路設計，可靠性更高。與競品相比，杰華特1515H外圍電路可節省10+器件，有效的減少了成本和面積，增加了布板自由度。JW1515H采用SSOP-10封裝，支持最高260KHz開關頻率，支持多模式運行，在重載下進入QR模式，在輕載下進入Burst模式，確保全功率段的系統高效率。具有可選且可調的OCP和OPP功能，設計靈活，滿足不同的PD和QC應用。同時JW1515H具有極低的待機功耗，支持逐周期電流限制，提供多達十余項完善的保護功能。支持抖頻，降低EMI優化難度。預留BIAS引腳，在確保驅動回路最簡最小的情況下，還可通過調節BIAS pin外部串聯電阻的阻值來調節驅動速度，為EMI優化提供多重手段。氮化鎵功率芯片采用英諾賽科INN650DA04，耐壓650V，導阻480mΩ（max），具備高頻高效、極低損耗、快速主動散熱等特點，同時采用DFN5*6封裝，實現小體積、高效率的充電器設計。變壓器采用絕緣膠帶嚴密包裹，并貼有信息標簽。貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。料號為TMY1102M。特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。EL1019光耦用于次級與初級通信，反饋調節輸出電壓。第三面鏤空焊接固態濾波電容，同步整流管，控制燈光顏色的單片機和VBUS開關管。同步整流管來自華潤微，型號CRSM080N10L2，NMOS，耐壓100V，導阻6.8mΩ，采用DFN5*6封裝。由同步整流控制器控制開關，進行整流。同步整流控制器來自杰華特，絲印JWEWJ，型號JW7726B，支持CCM、DCM、QR和ACF模式，在振鈴期間能有效防止同步整流MOSFET的誤開通；具有快速關斷能力以便能兼容CCM；在啟動過程中（VCC建立之前）能有效防止門極gate被耦合至開啟電壓，支持高側和低側同步整流應用，使用靈活。杰華特JW7726B具有低靜態電流，輸出電壓檢測功能用于自動切換供電。當輸出電壓高于4.6V時，由輸出電壓供電，以降低穩壓器上的損耗。當輸出電壓低于4.5V時，由開關引腳供電。JW7726B采用SOT23-6封裝，外圍器件精簡。兩顆輸出濾波固態電容來自柏瑞凱，VN系列小型化貼片電容，規格為330μF 25V，兩顆并聯。協議芯片采用珠海智融SW2303，通過高通QC5認證，是業內第一顆非MCU架構的QC5認證協議芯片。這是一款高集成度USB Type-C/Type-A接口快充協議芯片，支持PD、QC、FCP、高低壓SCP、AFC、SFCP以及PE等主流快充協議；支持光耦反饋和FB反饋兩種工作模式；支持4KV ESD HBM。SW2303集成了CV/CC控制環路，Type-C接口邏輯，快充協議控制器，以及多種安全保護功能。配合AC-DC或DC-DC以及少量的外圍元器件，即可組成完整的高性能的Type-C/Type-A口快速充電解決方案。輸出VBUS開關管采用捷捷微JMTQ3003A，NMOS，耐壓30V，導阻2.5mΩ，采用PDFN3.3*3.3封裝。用于燈光控制的單片機來自STC宏晶科技，型號為STC15F104W，為增強型8051單片機，支持5V工作電壓，無需外部晶振，外圍元件精簡。用于檢測充電器的輸出功率，調節燈光顏色。第四塊小板，背面沒有焊接元件，起到支撐固定作用，另外一面焊接LED均光板。正面焊接LED均光板，支持綠色、藍色、黃色和白色顯示，指示不同的輸出狀態。RGB LED為單線連接，內置驅動芯片，使用更加簡單。

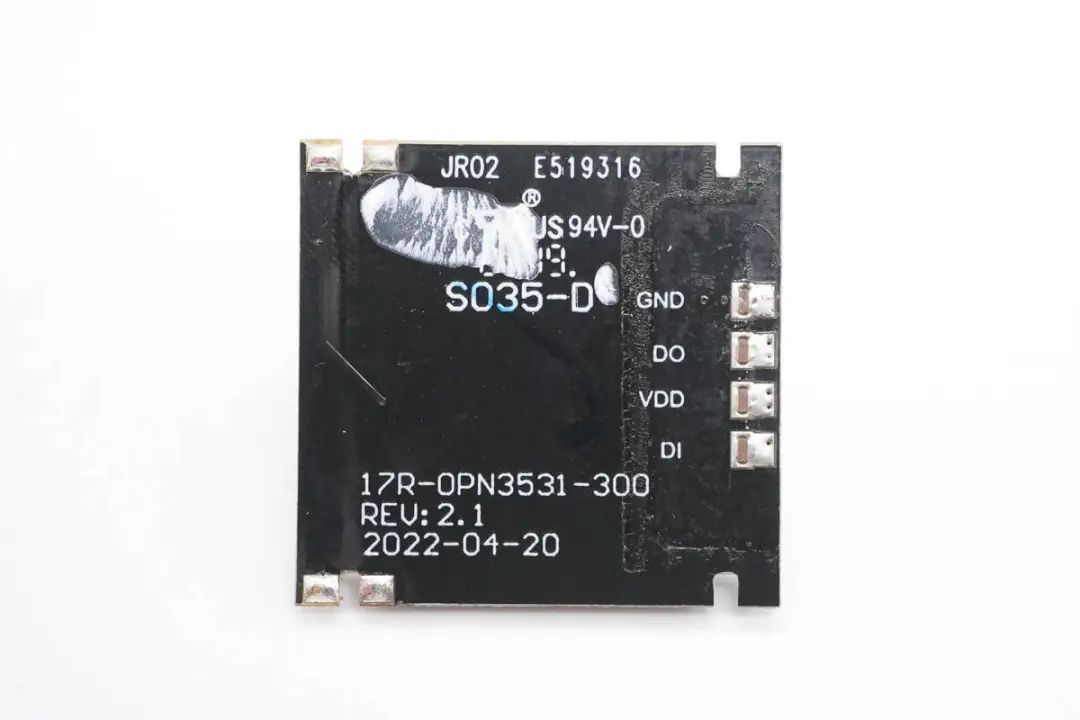

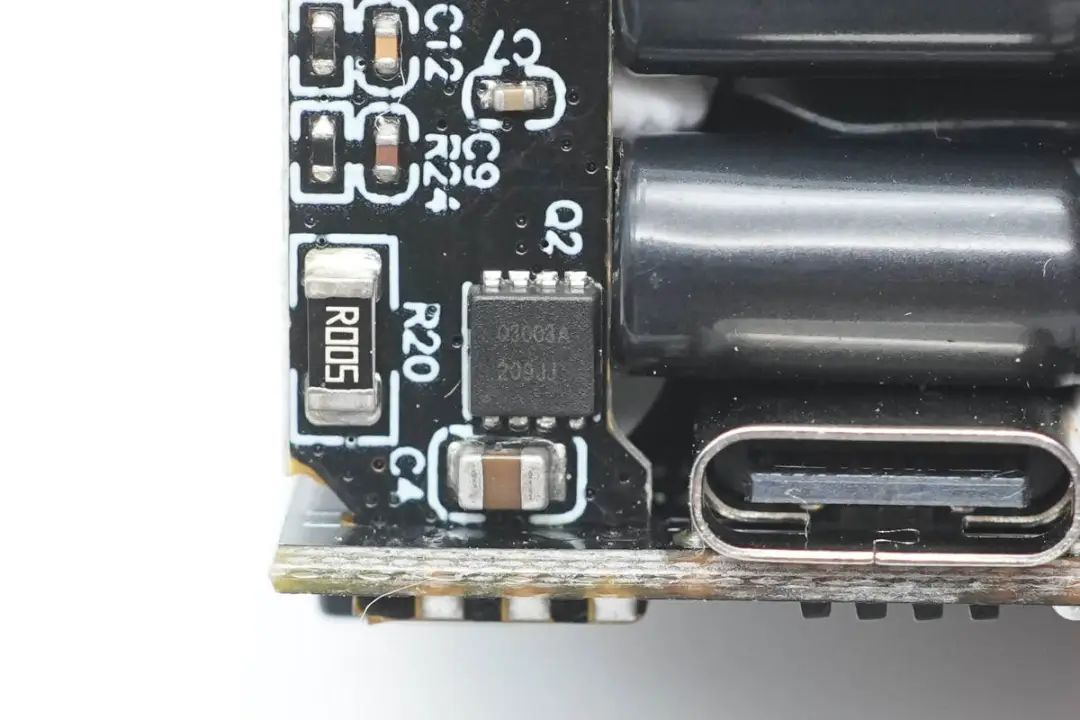

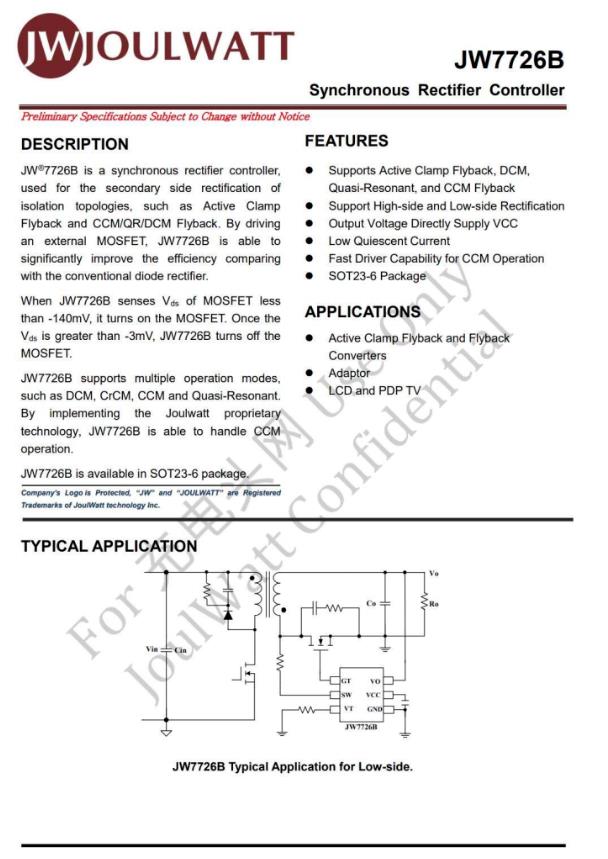

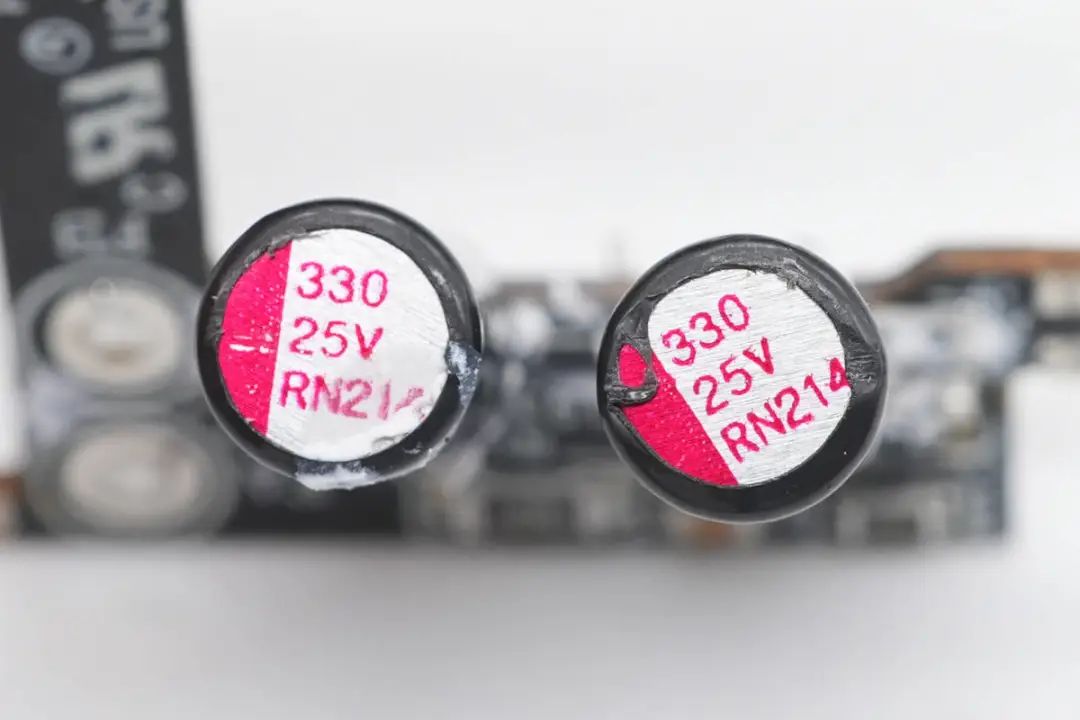

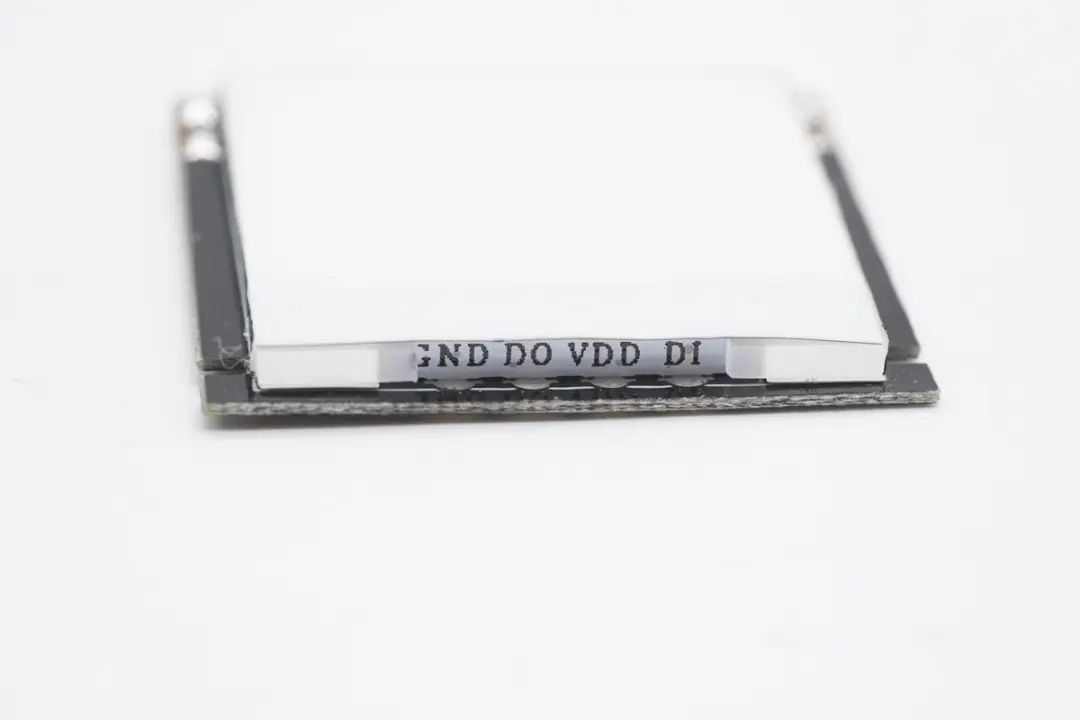

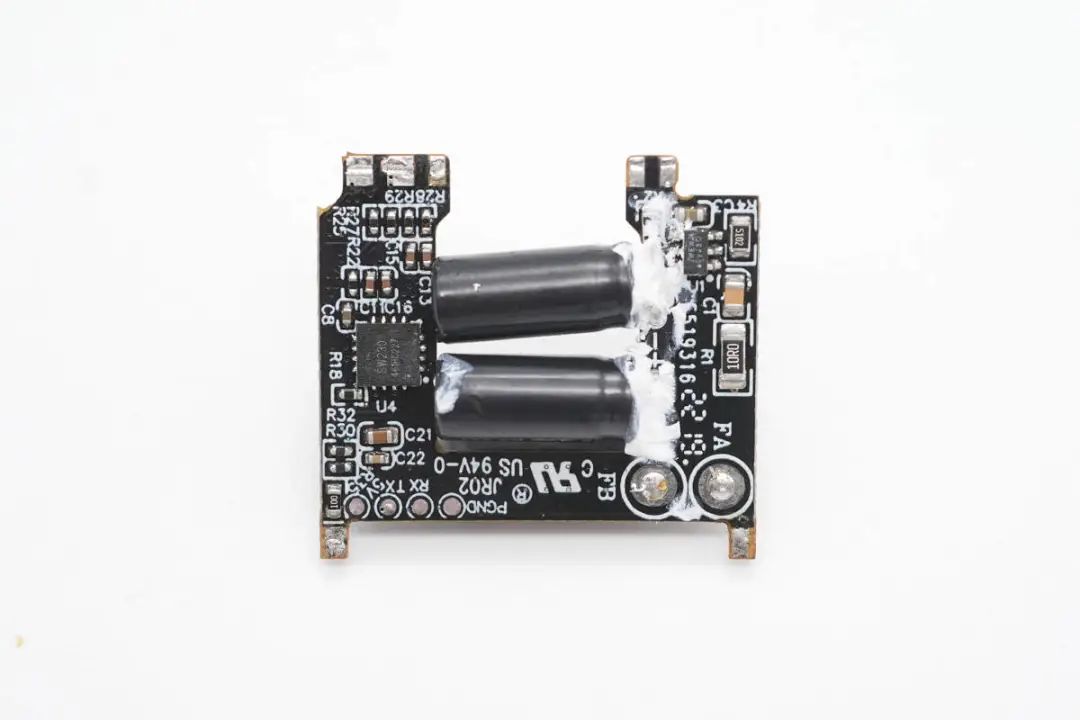

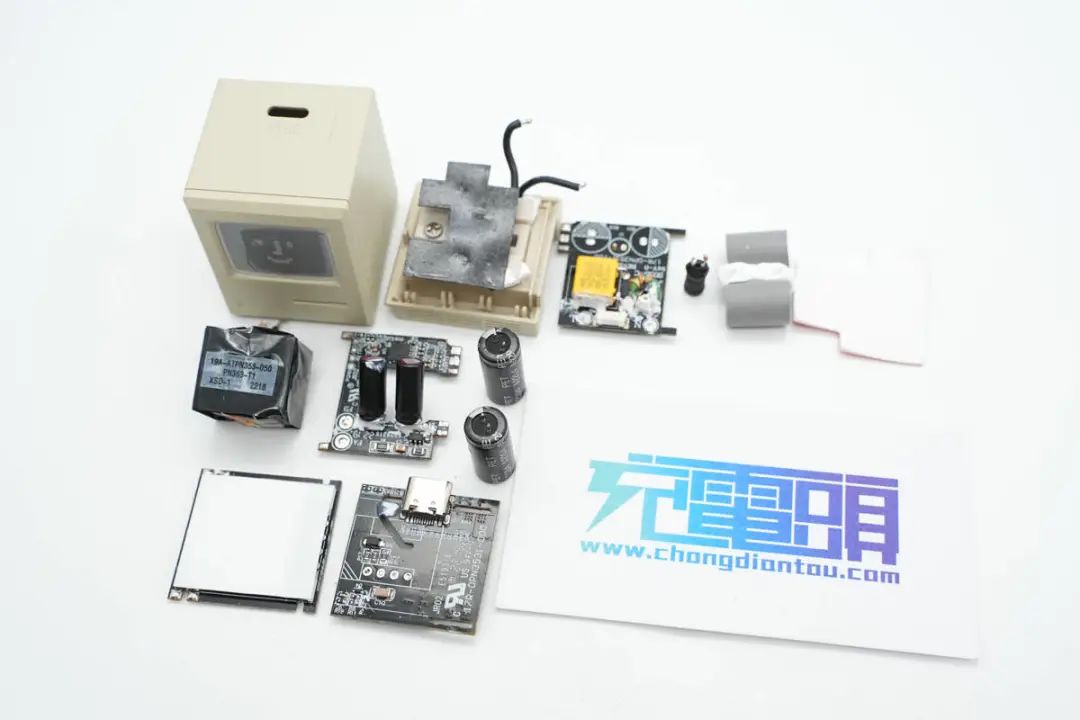

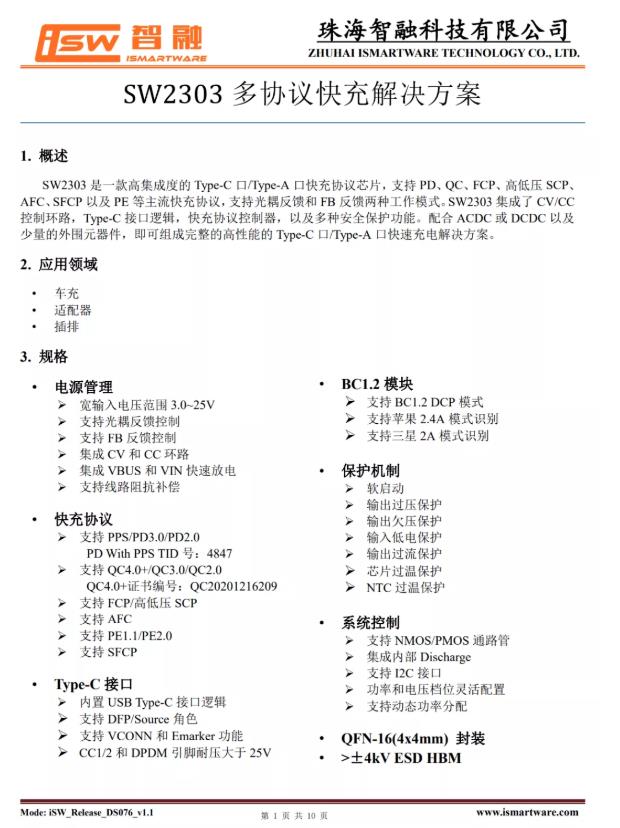

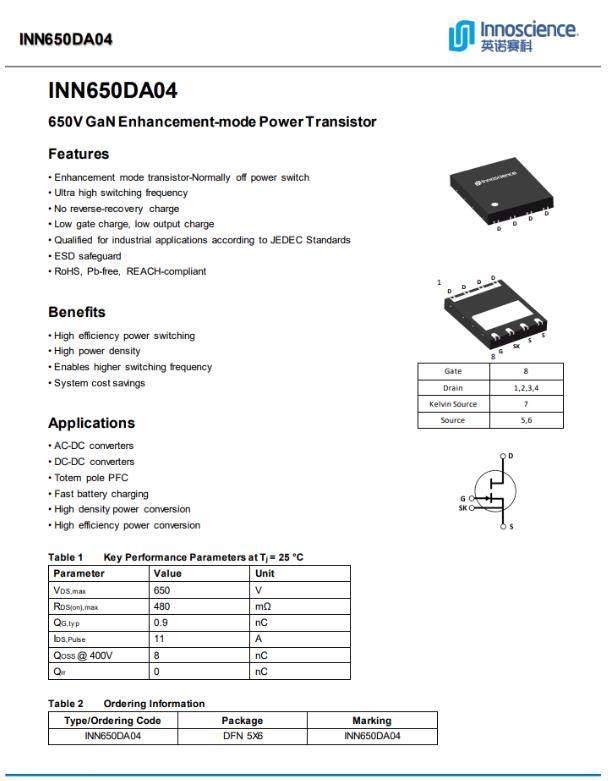

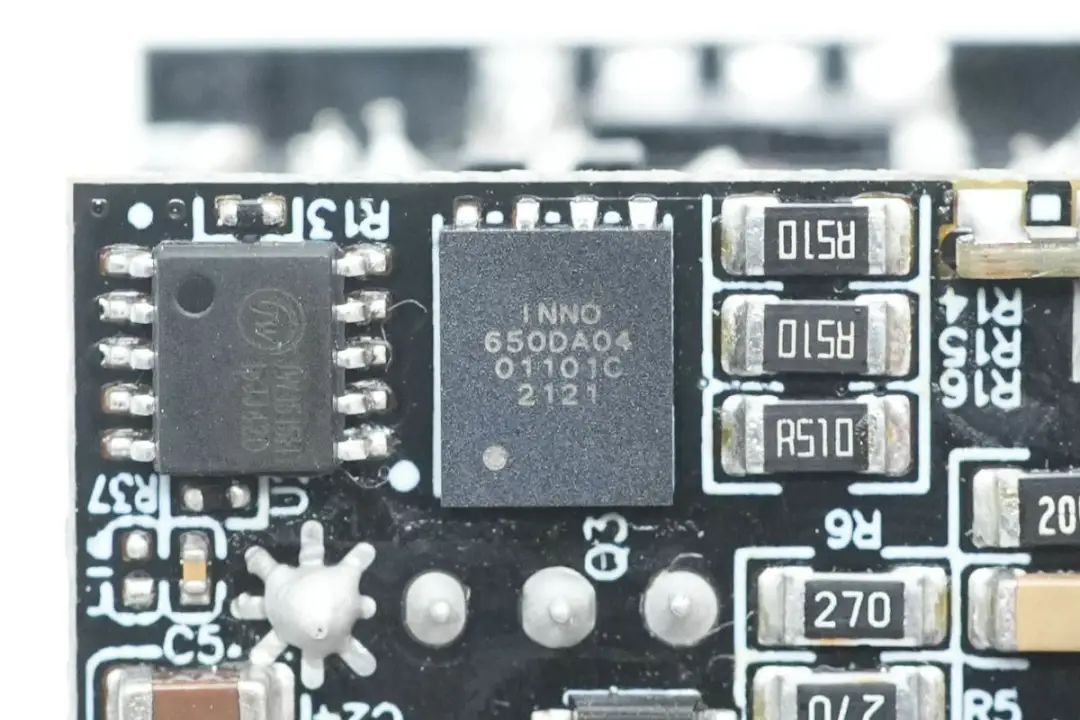

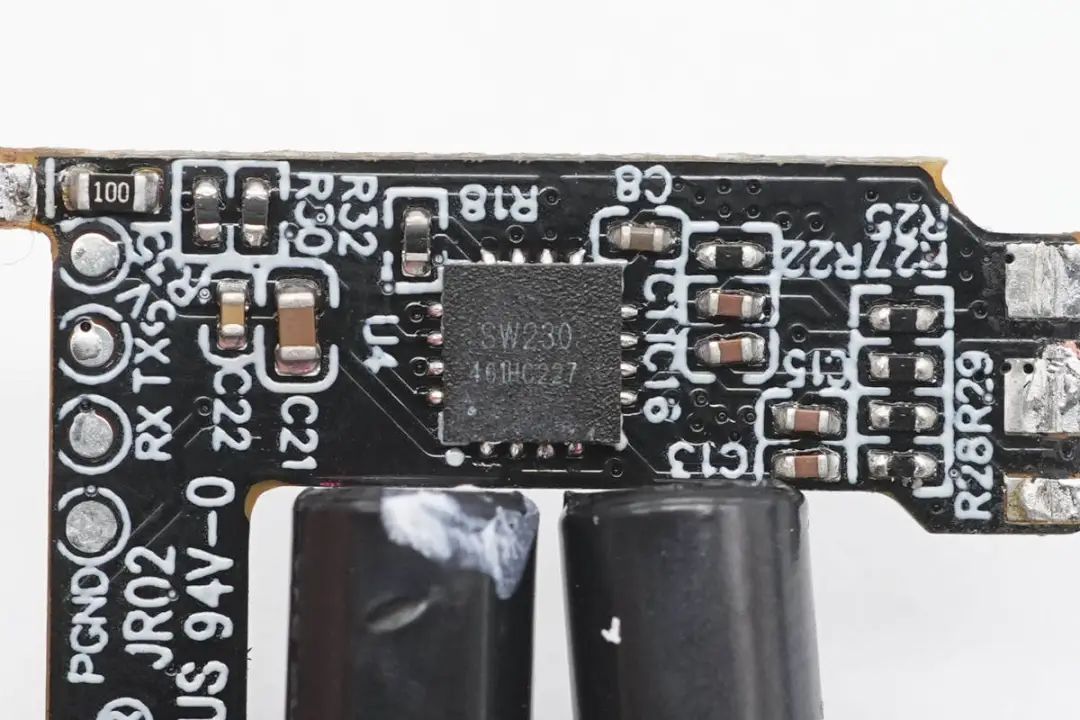

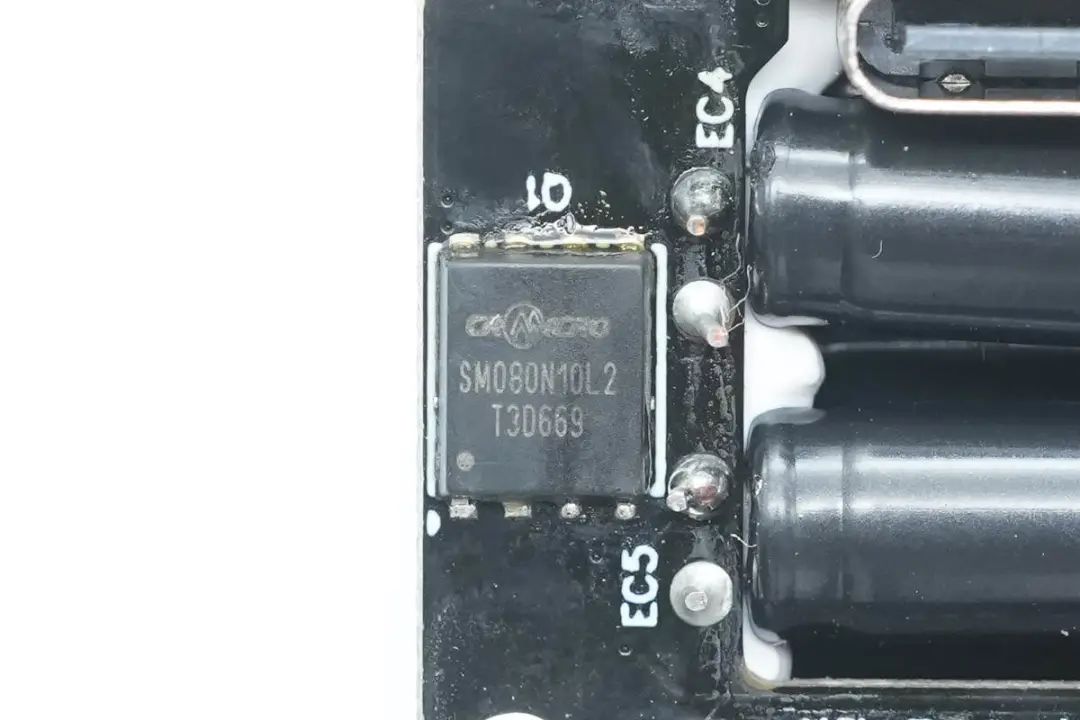

閃極35W氮化鎵充電器采用了經典的麥金塔設計，向人們傳達早期科技產品的魅力，充電器采用模擬電腦顯示屏設計，通過不同顏色展示充電器的輸出狀態。充電器輸出支持20V輸出，能夠兼容筆記本電腦充電，同時支持33W PPS輸出，對于安卓和蘋果手機的充電兼容性都很好。充電頭網通過拆解發現，閃極35W氮化鎵充電器采用四塊PCB焊接組合而成，內部空間焊接高壓濾波電容和變壓器，PCB鏤空焊接輸出固態電容，充分利用空間。四塊PCB組合焊接的方式，配合內部打膠，結構更加牢靠。其中一片PCB焊接LED均光板用于充電狀態顯示。充電器內部使用杰華特JW1515H+JW7726B氮化鎵快充電源方案，JW1515H支持直驅增強型氮化鎵開關管，外圍電路精簡。氮化鎵開關管采用英諾賽科INN650DA04，同步整流管來自華潤微，協議芯片采用智融SW2303，VBUS開關來自捷捷微，高壓濾波電容來自軍康，輸出固態電容采用柏瑞凱，用料均為業界知名品牌。
